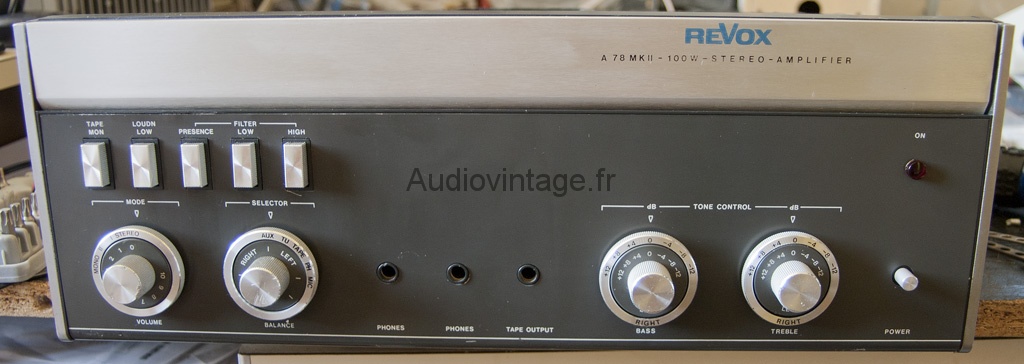

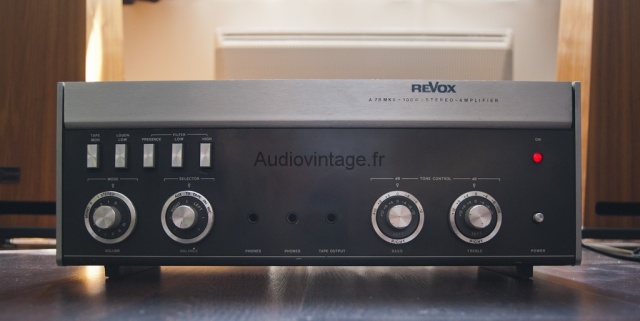

Rachid (Rocknrach sur le forum) m’a fait un très beau cadeau. Un Revox A78 MKII. Bien sur, il m’avait prévenu que la bête ne fonctionnait pas correctement. Qu’importe, c’est mon premier Revox, merci l’ami !

Son état esthétique est moyen et il a subit une précédente intervention avant son acquisition par Rachid.

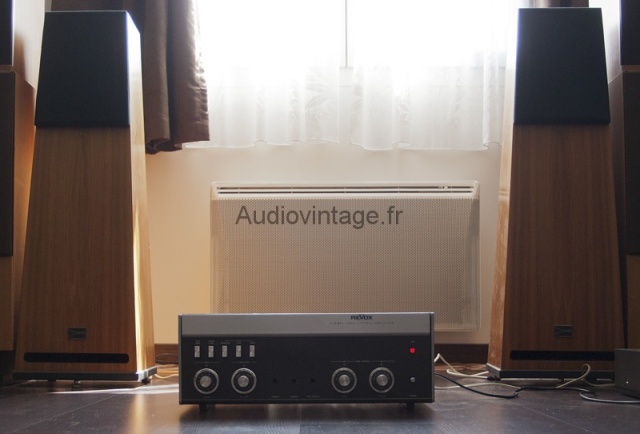

Premier essai sur les enceintes suicides.
Mouais en effet, ce n’est pas génial, un canal grésille quand on monte un peu le volume et ce qui sort de l’autre enceinte est très loin d’être bon.

Revox A78 MKII
La modularité de l’appareil est exemplaire, c’est une caractéristique bien connue du constructeur.
Ce qui saute aux yeux ce sont deux chimiques de filtrages remplacés sur les quatre présents.
Cet appareil est, de base, rempli de condensateurs de marque FRAKO qui sont généralement dans un état de délabrement total.
Je m’empresse alors de tester les deux chimiques de filtrage restant (4x 4700uf) de la marque maudite. Ouf, la capacité est bonne, l’esr aussi et physiquement, pas de coulure. Ca tombe bien, je n’avais rien pour les remplacer ceux-là…

Revox A78 MKII
Quatre vis plus tard, la quasi-totalité des cartes sont démontées.

Revox A78 MKII

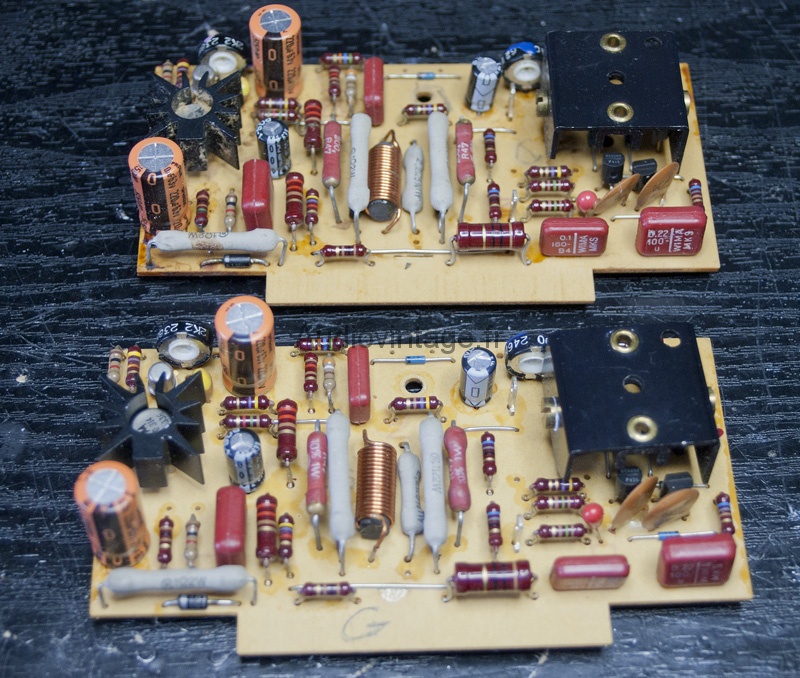

Les deux cartes drivers ont été révisées précédemment, chimiques et trimmers de réglages de bias et d’offset ne sont pas d’origine. Un simple contrôle suffit à vérifier le bon état de ces cartes.

Revox A78 MKII

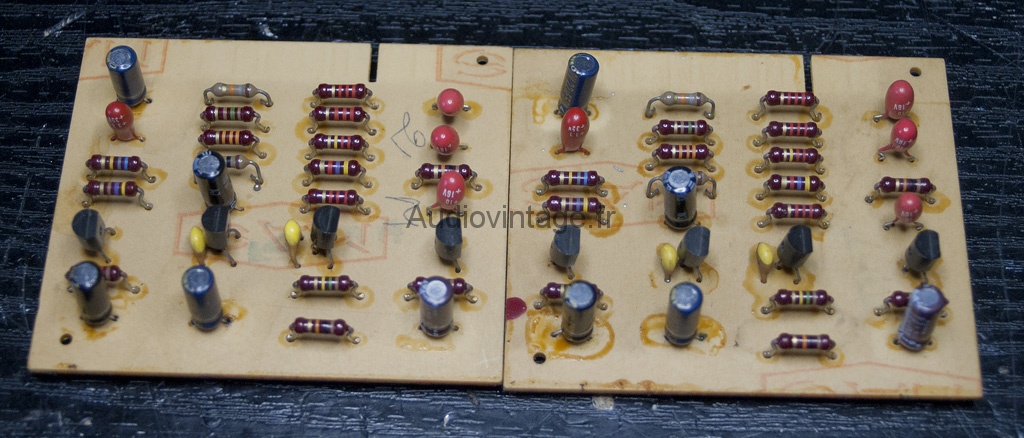

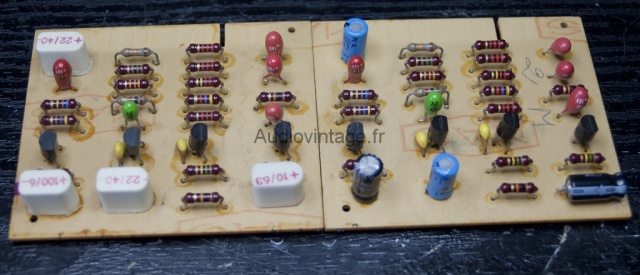

Les deux cartes » lignes ».
L’une n’a plus ses chimiques originaux.

Revox A78 MKII
Contrôle de la totalité des condensateurs, tous les chimiques sont changés (les Frako étaient au bout du rouleau). Je change également deux condensateurs tantales verts dont les mesures étaient loin d’être catholique.

Revox A78 MKII

Revox A78 MKII

Revox A78 MKII

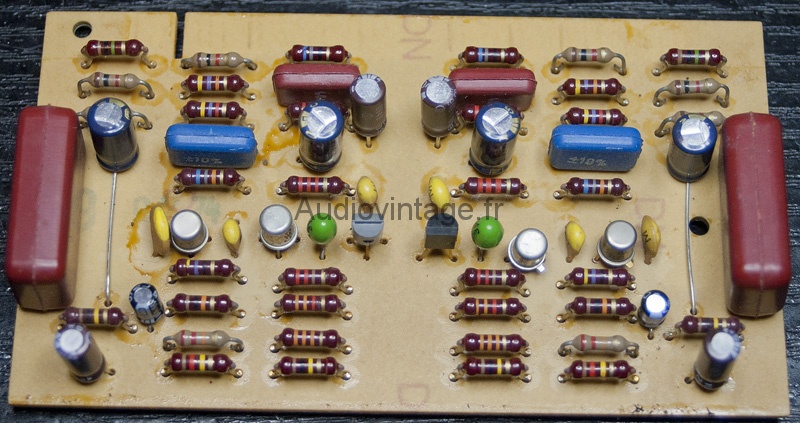

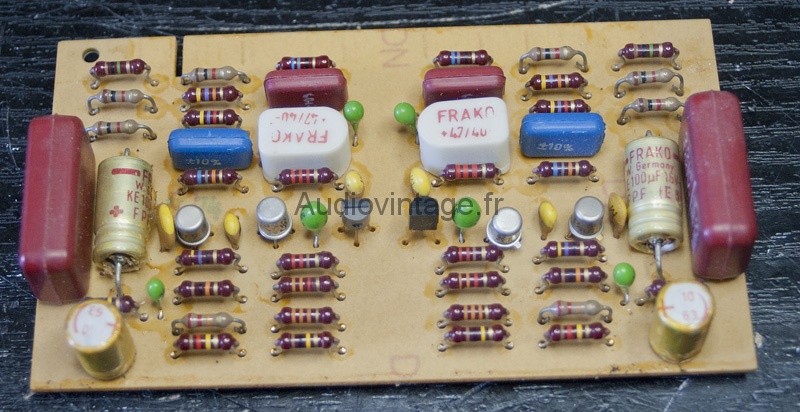

La carte « phono ». Encore et toujours les Frako, plus certains tantales.

Revox A78 MKII

Revox A78 MKII

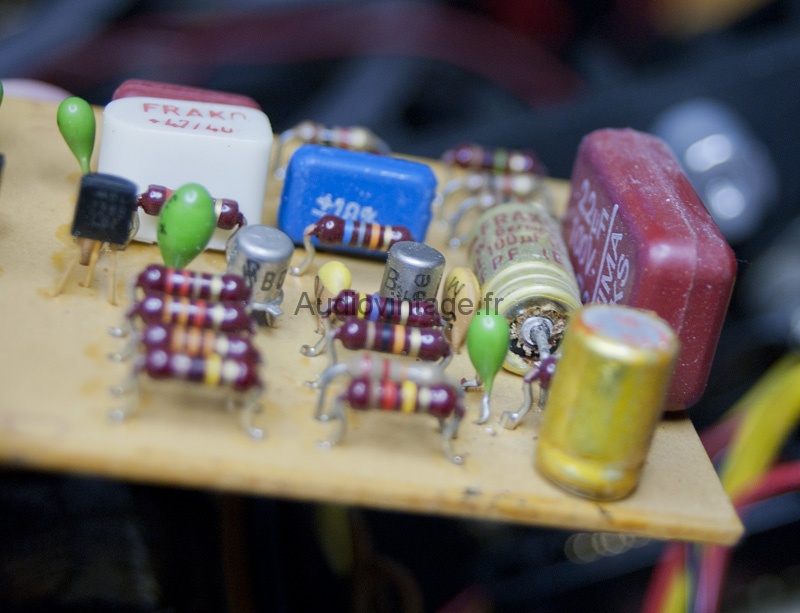

Sur cette carte les deux Frako étaient complètement hors normes, plus de 450uf pour l’un au lieu de 220uf. L’accessibilité est moyenne, mais avec un peu de patience, c’est faisable.

Revox A78 MKII

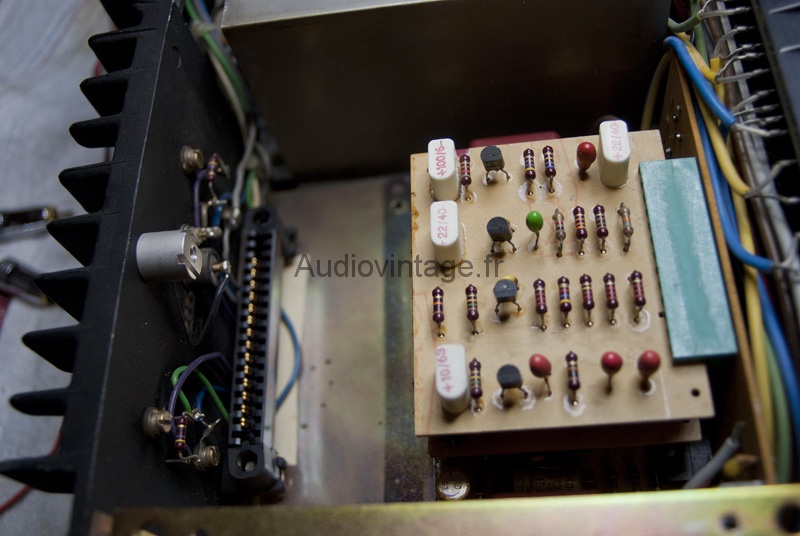

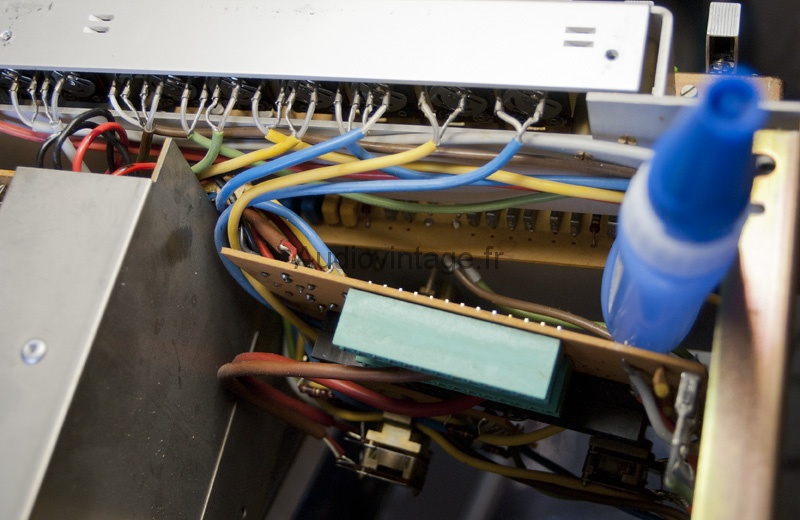

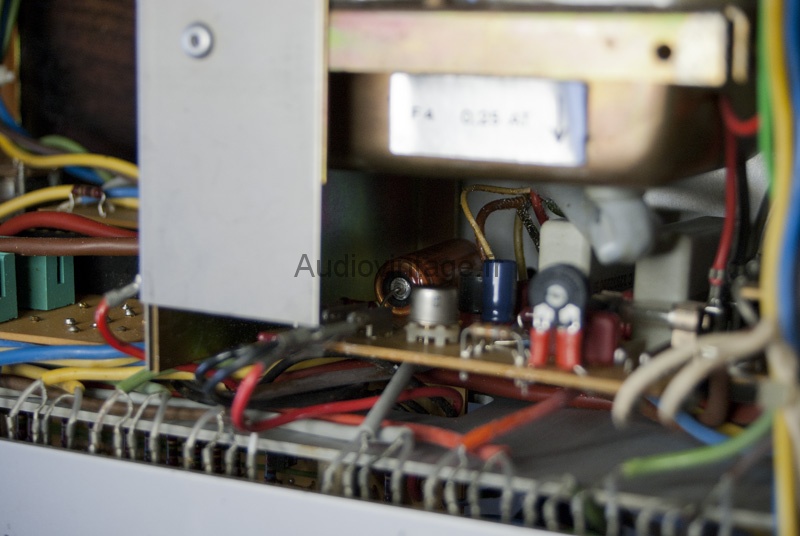

La carte de régulation d’alimentation. Pas facile à atteindre celle-ci (private joke n’est ce pas Stéphane ?).

Revox A78 MKII

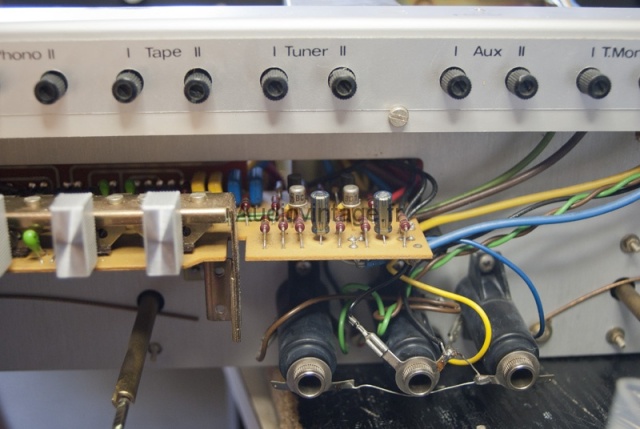

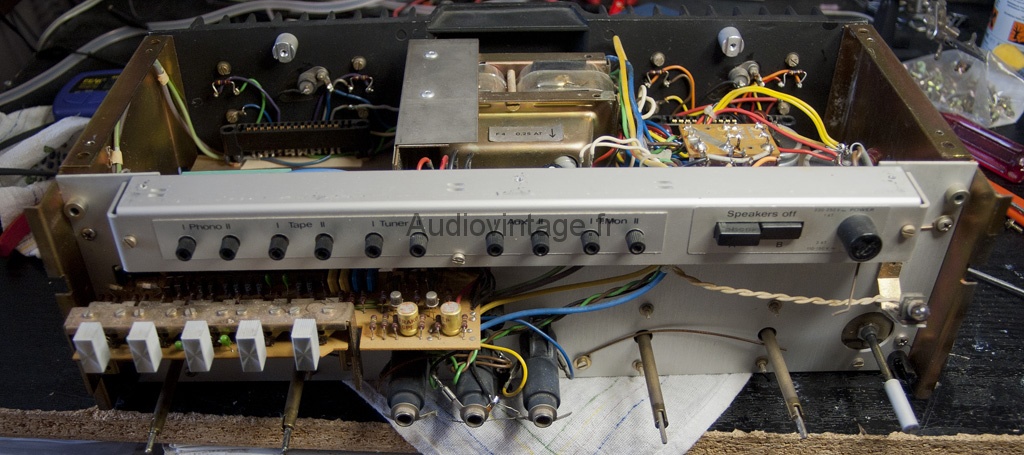

En démontant les prises jacks présentes en façade, on découvre des trous permettant de dévisser les vis de fixation de cette carte, cela donne suffisamment de place pour changer les deux chimiques présents.

Revox A78 MKII

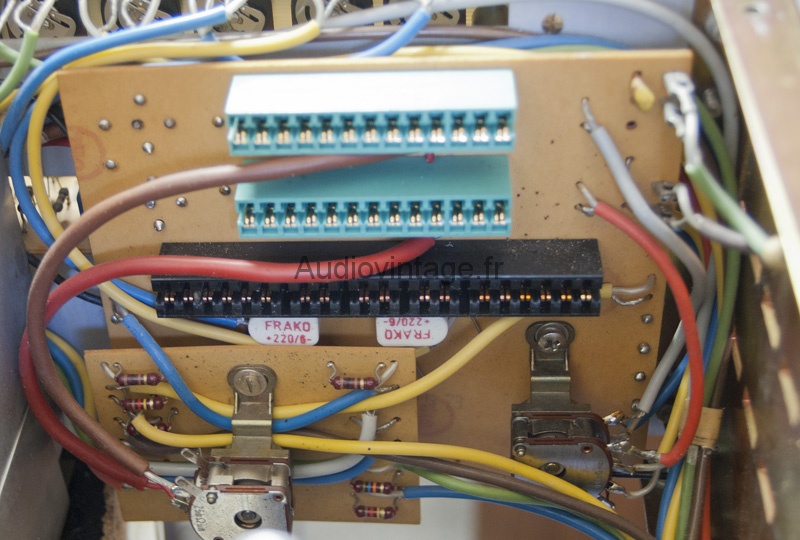

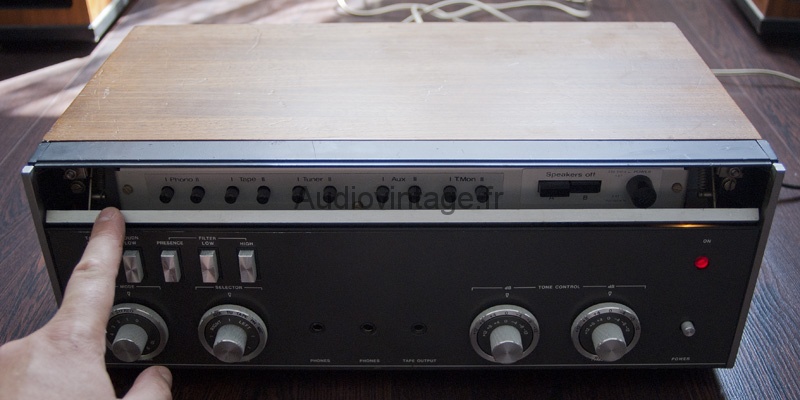

Et d’ailleurs que trouve-t-on derrière la façade ?

Revox A78 MKII
Revox A78 MKII

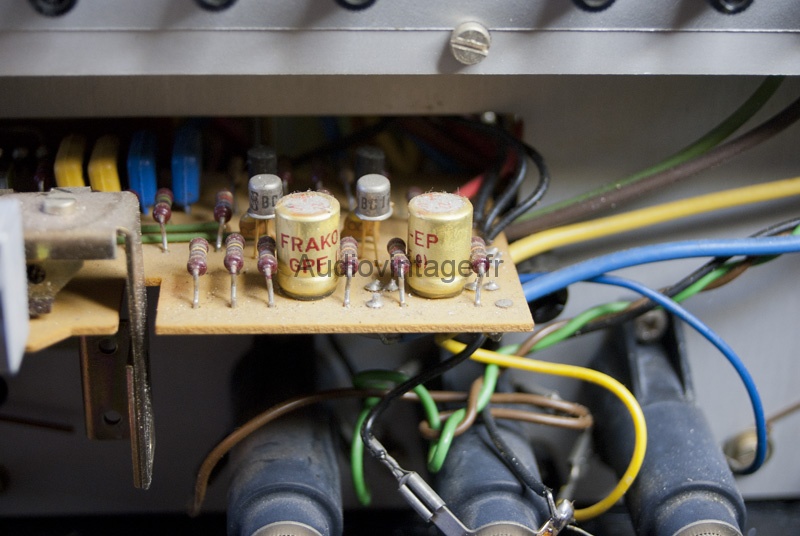

Deux méchants Frako vite remplacés.

Revox A78 MKII
Gros plan sur les transistors de puissances originaux, RCA 16319-

Revox A78 MKII

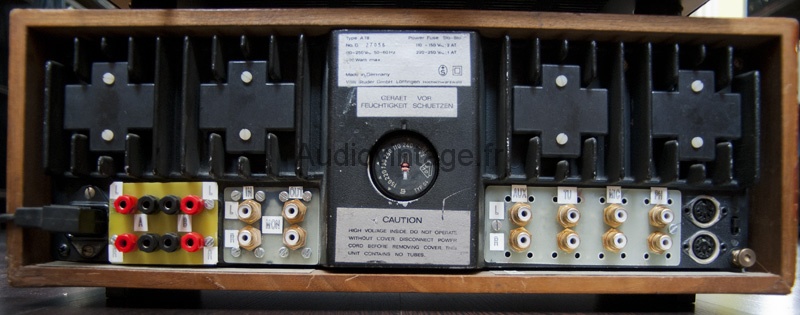

Petite vue des fesses de l’engin et de l’upgrade fait par un ancien propriétaire. Il y a pire.

Revox A78 MKII

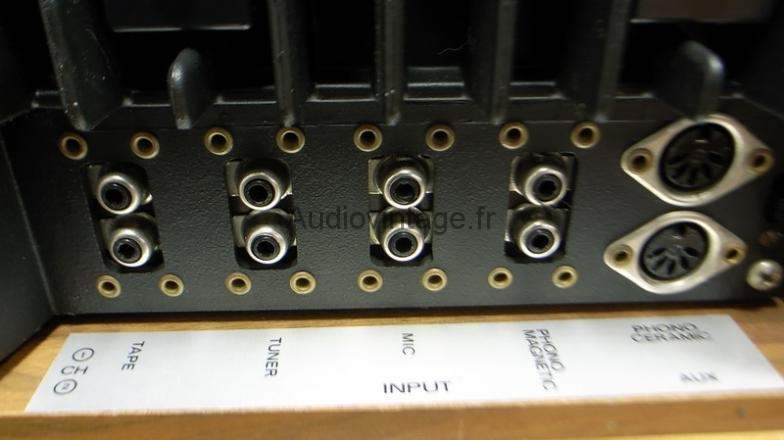

Pour comparaison, voici une photo de l’arrière d’un A78 MKII « stock ». Photo venant du forum audiophilefr.com.

Revox A78 MKII

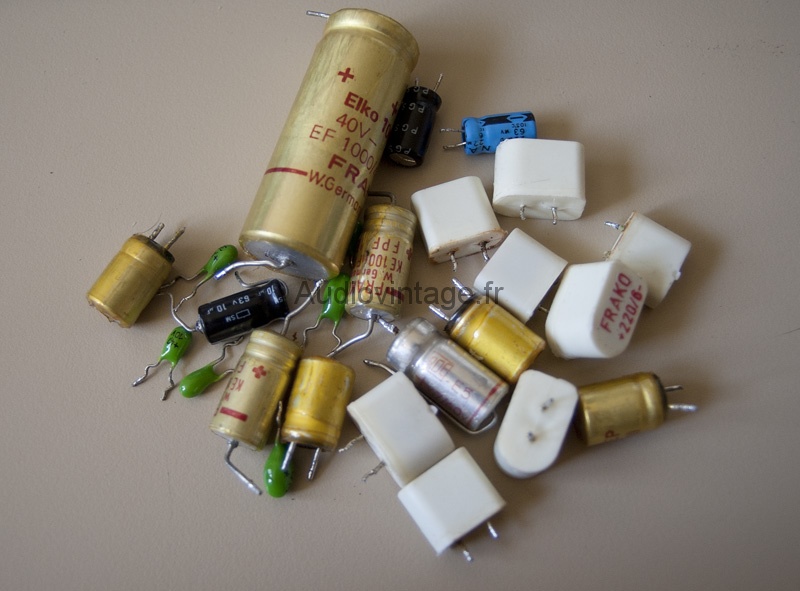

Voici les gagnants.

Après remontage de l’ensemble, je remets en route : parfait, plus de grésillement, les deux canaux ont l’air correct.
J’ouvre le manuel de service pour ajuster la bête.

Revox A78 MKII

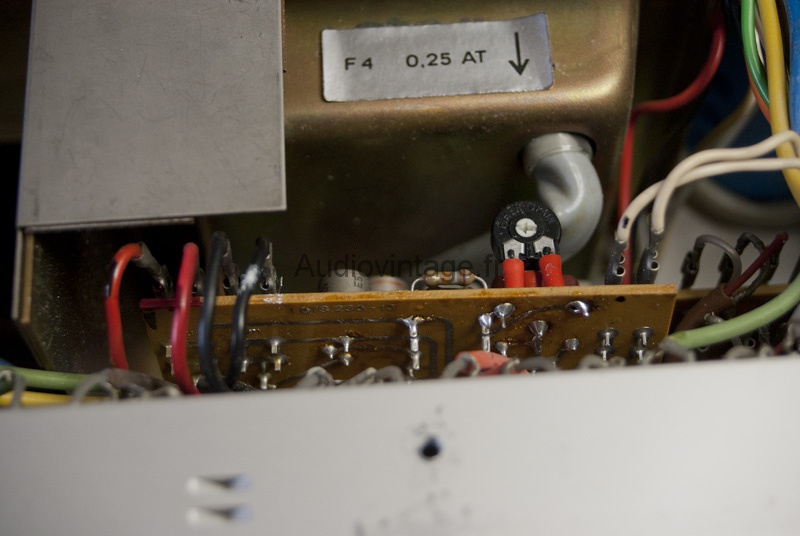

Je commence par l’alimentation, 21 volts au lieu de 24, vite corrigé grâce au trimmer présent.

Revox A78 MKII

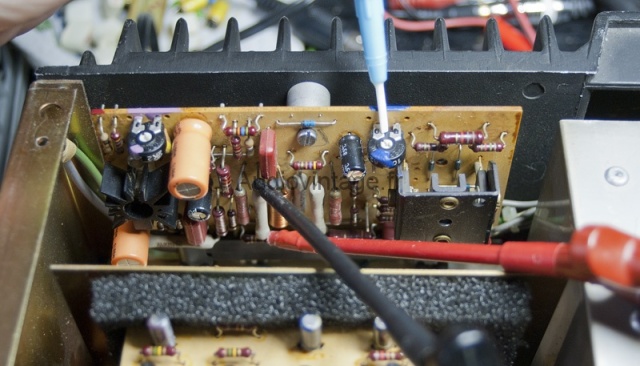

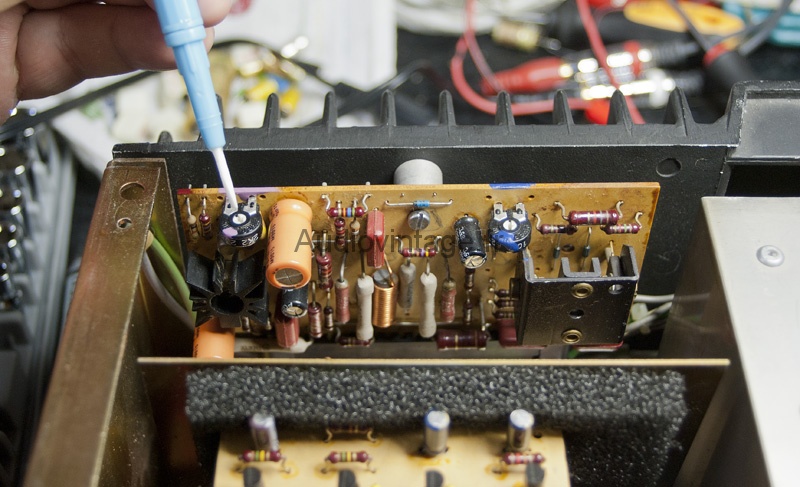

Je passe ensuite à l’offset. Les deux canaux sont dans les choux, 130mv pour l’un, 160 mv pour l’autre. Deux coups de tournevis plus tard, il est à moins de 3mv à droite et à gauche.

Revox A78 MKII
Je termine par le bias, 90mv à gauche, 70 à droite, au lieu de 20mv. Ca chauffait un peu, une fois ajusté, ça chauffe plus.
Après réglage du bias je re-contrôle l’offset qui n’a que peu changé, parfait.

Revox A78 MKII

Revox A78 MKII

Revox A78 MKII

Et si vous faisiez réparer et/ou réviser votre Revox ?
Audiovintage : réparation et révision de vos appareils !

Cet article a 9 commentaires

  1. Sylvain

    Bonjour
    Je possėde un revox A78 MK2.
    Lorsque je tourne le volume ça grésille fort.
    Je me pose la question si au vu de l’ancienneté de l’appareil il ne vaut mieux pas que je le remplace par un modèle plus moderne plutôt que de trouver un réparateur sérieux pour une bonne révision et donc une facture sans doute salée.
    Merci de vos réponses.

  2. Avatar photo
    Audiovintage

    Bonjour, votre souci semble être simplement une commande encrassée.
    Ce n’est parfois pas facile d’accès, mais un bon nettoyage avec un aérosol approprié, ou mieux (pour la durée de vie du potentiomètre de volume) une seringue remplie d’huile de vaseline…
    Bref, à ce sujet, il n’a besoin sans doute que d’un simple entretien.
    Par contre, cela reste un appareil ancien, malheureusement équipé de condensateurs de marque « FRAKO » ayant quelques soucis de stabilité dans le temps.
    Il serait souhaitable en effet de le confier à un spécialiste au minimum pour un état des lieux…
    Acheter un modèle plus moderne, pourquoi pas, fonctionnera t’il mieux que votre Revox une fois révisé ? Je n’en suis pas si sur, surtout si c’est pour acheter une « merdouille » (désolé pour l’expression, je n’en avait pas d’autre en tête)…

  3. Cyril Pecoraro

    Bonjour,

    au sujet des condensateurs, quand vous dites qu’il sont à la ramasse, que vous les testez etc… En fait, vous verifiez simplement si la valeur affichée de la capacité correspond à la mesure ? Il ya besoin de les dessouder pour ça ? ou simplement l’appareil aux bornes, condensateur sur CI suffit ?

  4. Avatar photo
    Audiovintage

    Bonjour, je vérifie la capacité et l’esr.
    Il faut parfois dessouder pour obtenir des valeurs utilisables.

  5. danel

    toujours très bien REVOX rien à redire

  6. Bruber

    J’ai réalisé l’an dernier le changement de tous les chimiques + le réglage du courant de repos sur mon REVOX A78MK2 et je dois dire que peu arrivent à sa hauteur, plus de 40 ans après …

  7. Laurent

    Bonjour,
    J’apprécie énormément votre blog et pour la première je m’exprime. Je possède un Revox A78 et j’aimerais transforer l’entrée micro, qui ne m’est d’aucune utilité en entrée ligne, qui me serait d’une bcp plus grande utilité.
    Est ce une tâche accessible pour un bricoleur en herbe? Pourriez vous m’indiquer les transformations à réaliser ?
    Laurent

  8. Avatar photo
    Audiovintage

    Bonjour, il n’y a pas de raison de « bricoler » un appareil comme celui-ci. Utilisez plutôt un simple commutateur rca externe dont le prix est dérisoire, cela vous rajoutera plusieurs entrées lignes. Cordialement, Thierry.
