Accueil d’un receiver Marantz 2238BL pour révision.

L’ampli-tuner fonctionne encore. Je note des soucis de contacts dans le relais de protection HP (habituel), l’éclairage est déficient, il manque les pieds.

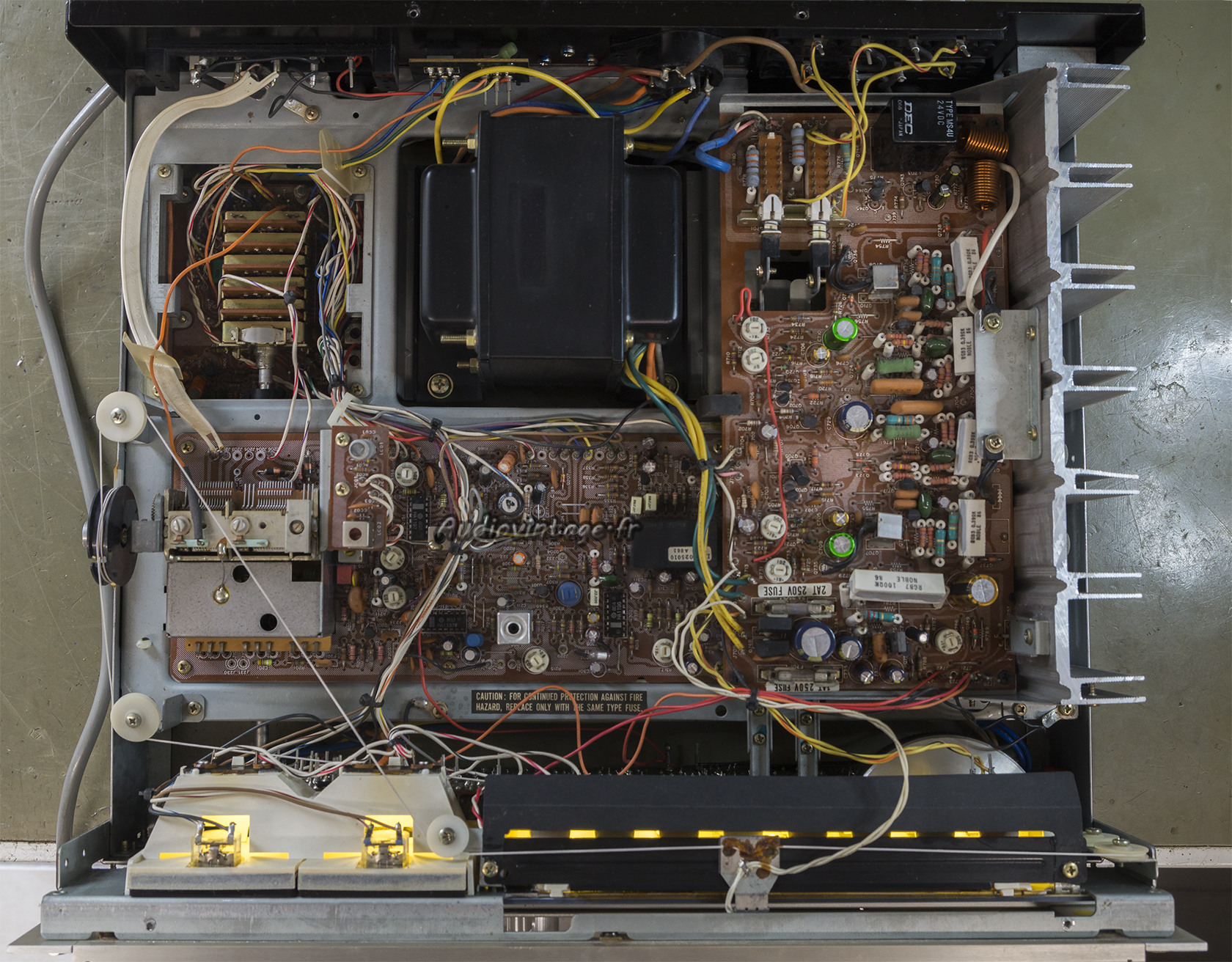

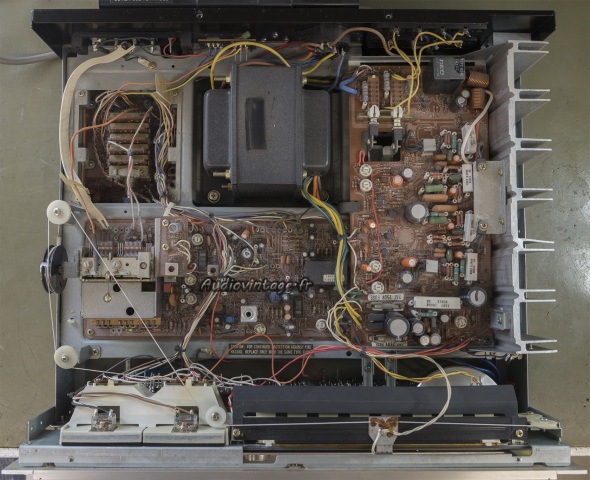

Le circuit principal qui regroupe alimentation, amplification et protection est dégagé légèrement du châssis ce qui, après retrait des condensateurs de filtrages sous l’appareil, permet d’intervenir sur le dit-circuit.

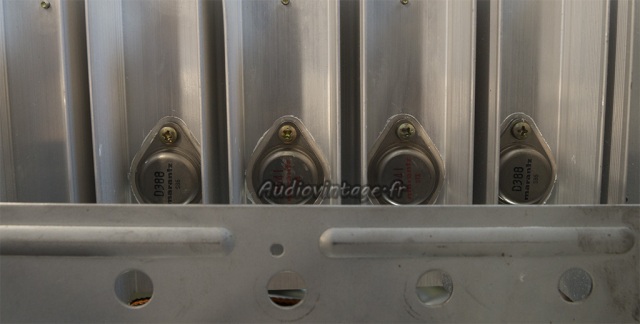

L’accessibilité étant meilleure ainsi, j’en profite pour retirer les transistors de puissances qui sont testés, nettoyés, puis remontés sur des micas neufs et de la graisse fraiche.

Tous les condensateurs chimiques sont remplacés sur ce circuit. Le relais a été retiré et les contacts désoxydés. Certaines soudures sont été refaites par sécurité.
Le circuit Tuner FM reçoit quelques soins particulièrement sur son étage de sortie.
Nettoyage, remplacement des ampoules HS, réglage de la tension d’alimentation, des courants de repos et des offsets. Terminé !

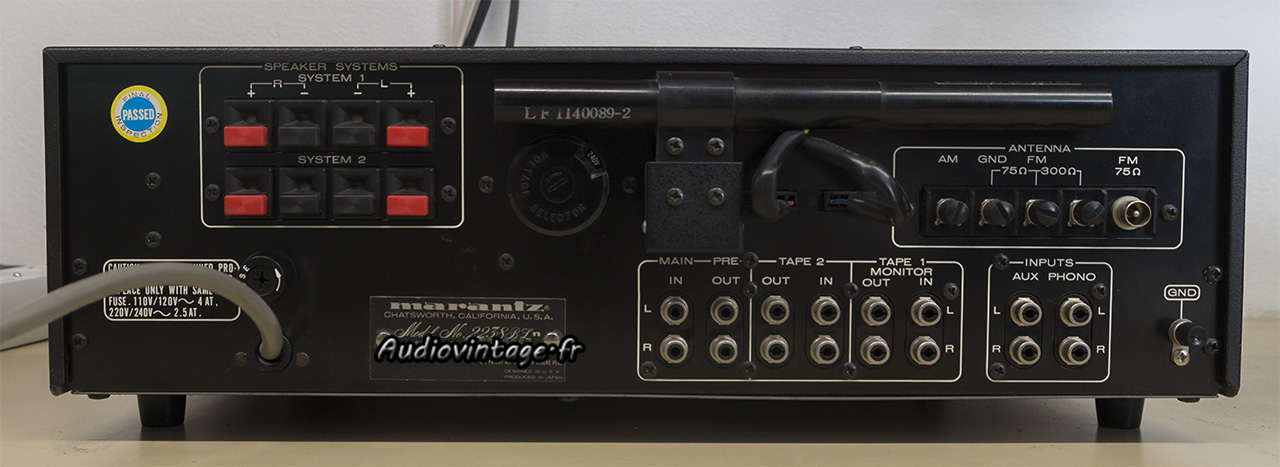

Connectique.

Les mesures sur entrée aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x38w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

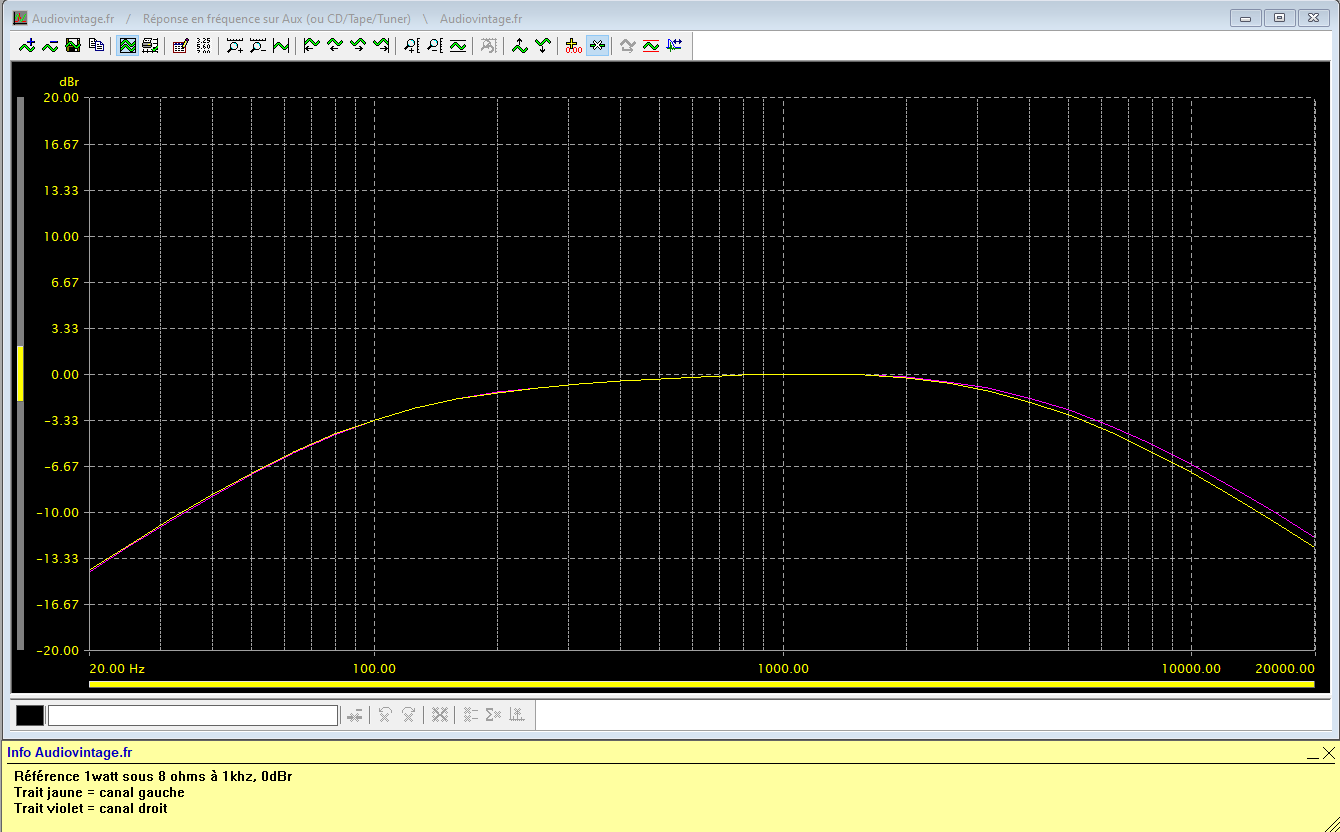

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

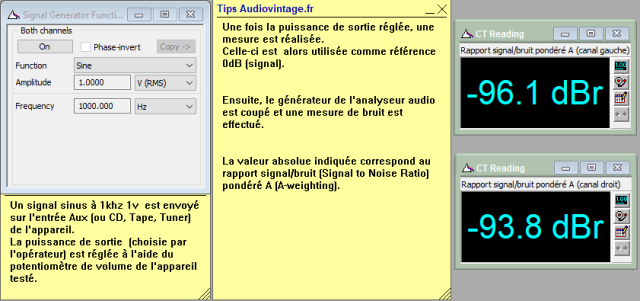

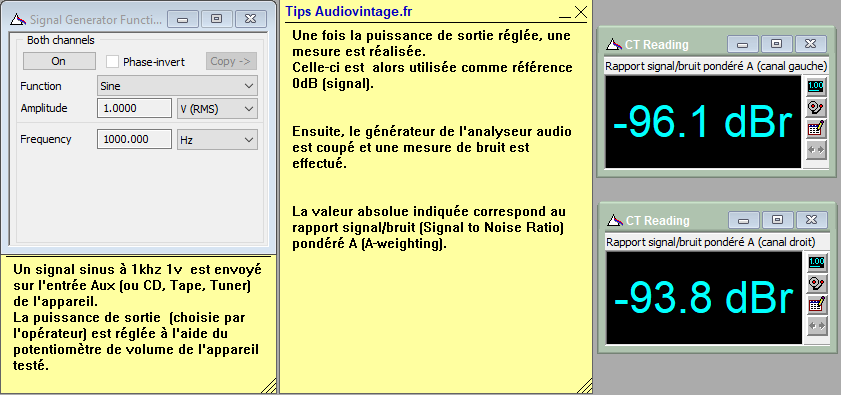

Rapport signal bruit à 2x38w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

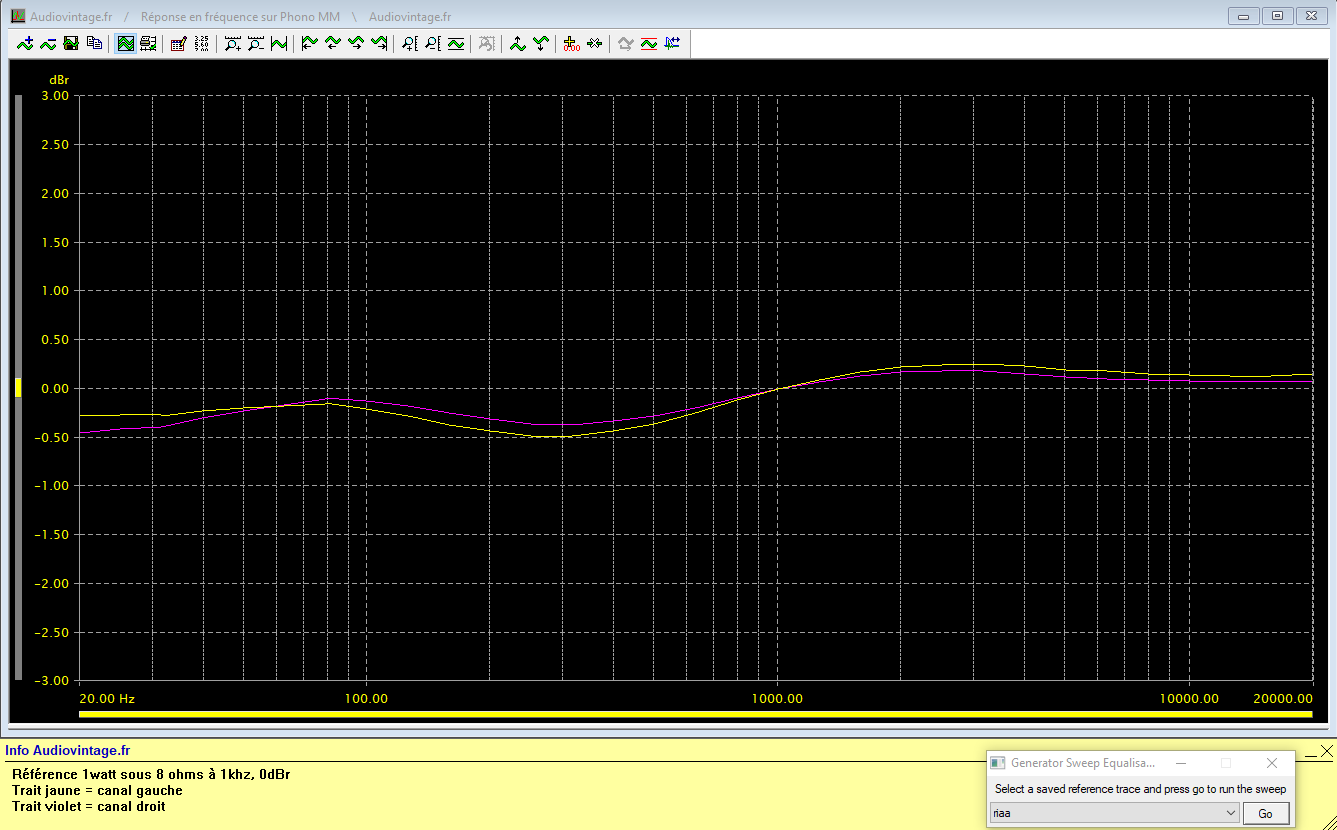

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

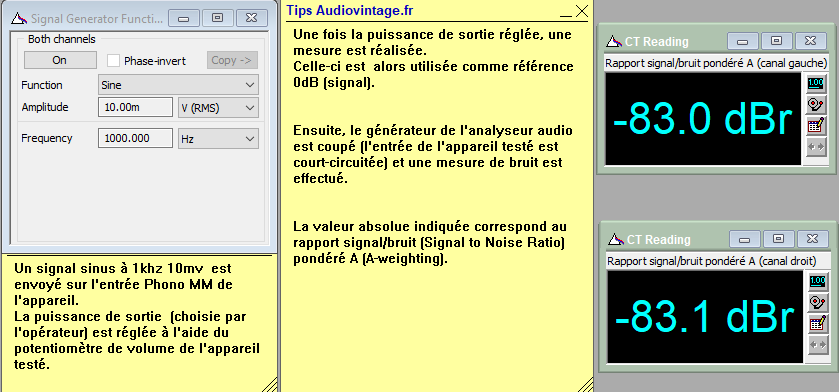

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x38w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

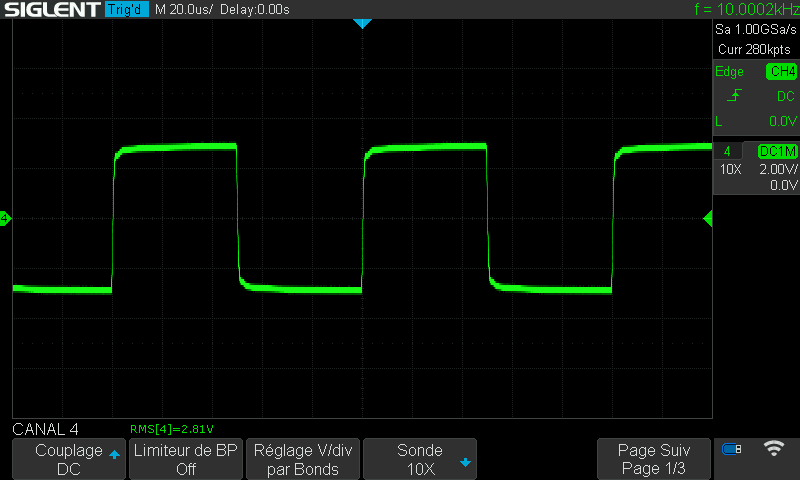

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
