Après le petit Marantz 2215BL présenté il y a quelques jours, je vous propose, à l’autre bout de la gamme Marantz 22xx (approximativement de la même époque) la remise en état d’un receiver 2275.
Son nouveau propriétaire me l’a fait livrer directement suite à son achat, car il souhaitait une remise en état complète pour en profiter dans les meilleures conditions possibles et pour de longues années.

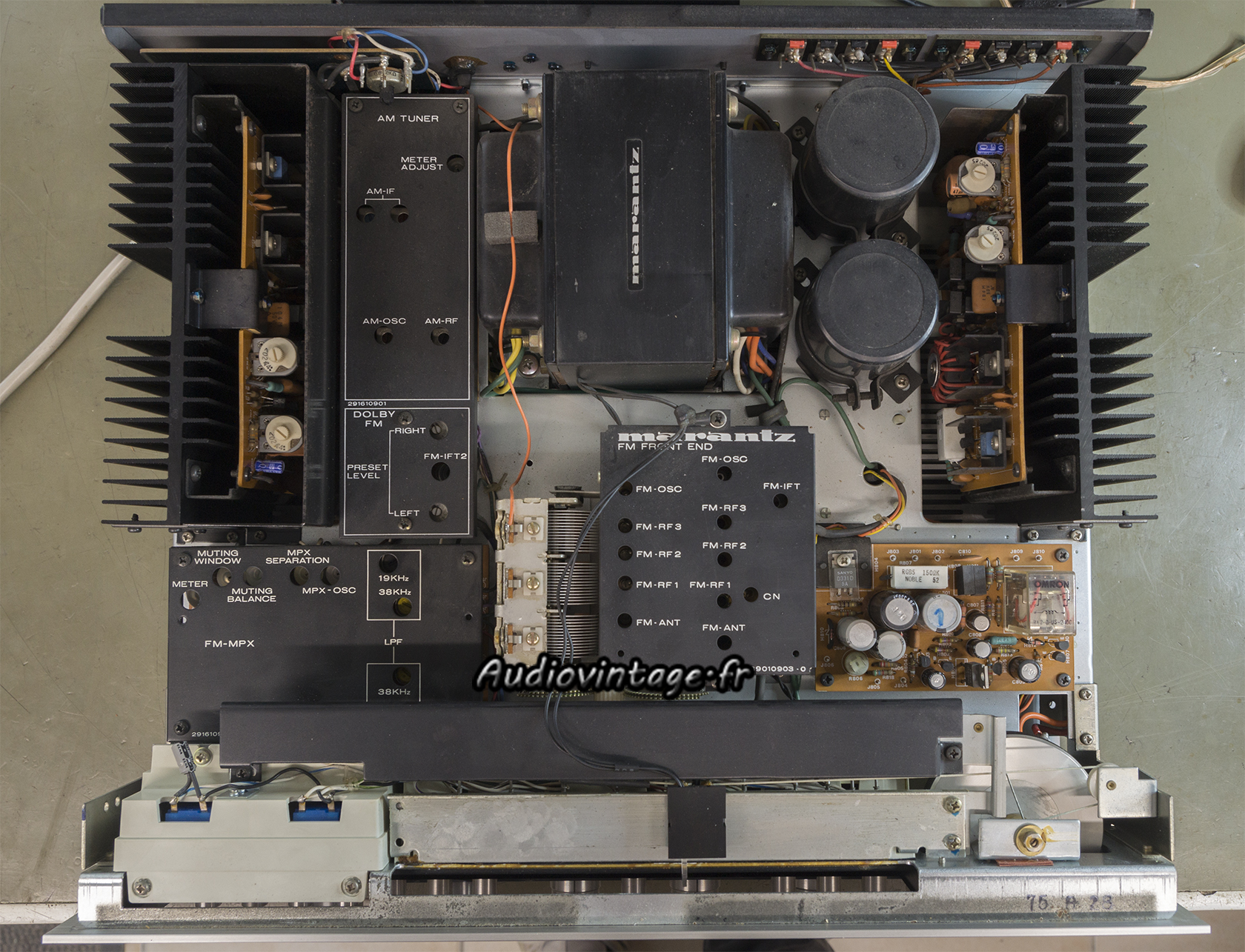

L’appareil est sain, fonctionnel même si le tuner FM n’est pas au mieux de sa forme et s’il souffre, comme souvent, de voyants lumineux HS et de commandes encrassées.

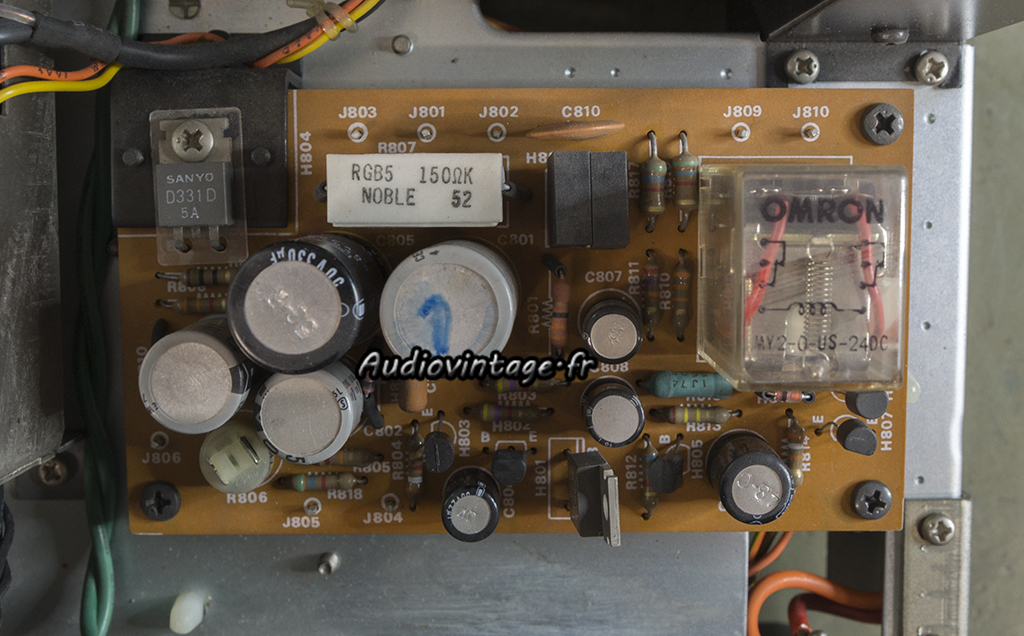

Le circuit d’alimentation.

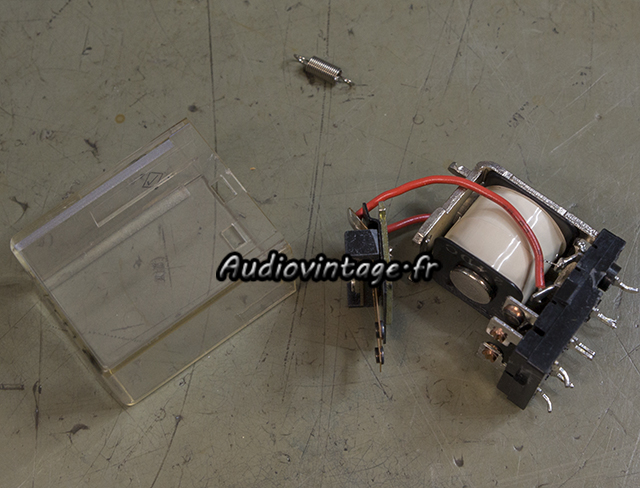

Le relis est retiré et ses contacts vont être désoxydés.

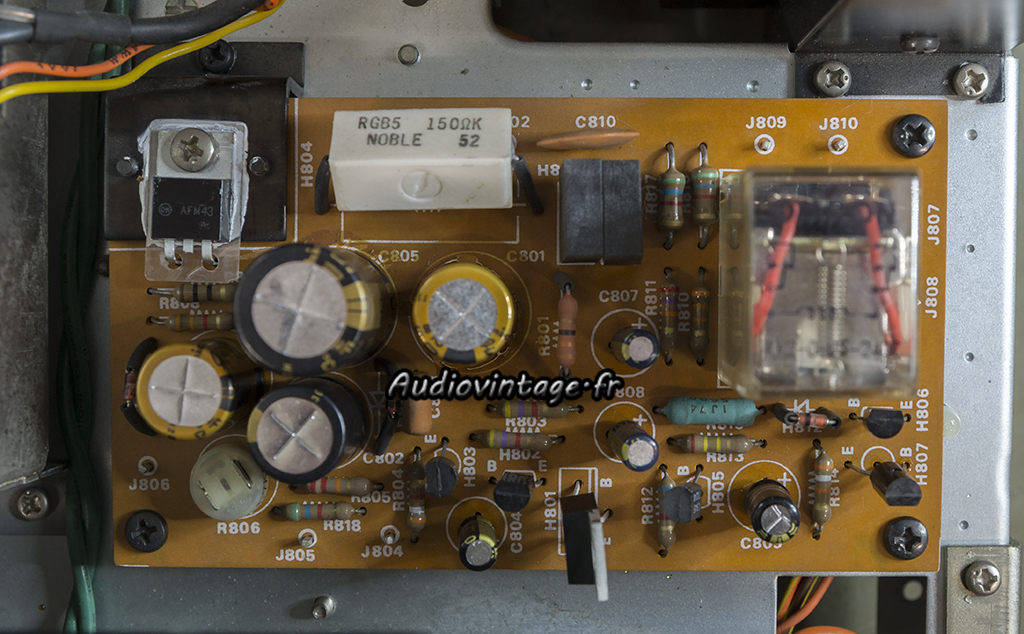

Condensateurs chimiques remplacés tout comme certains transistors.

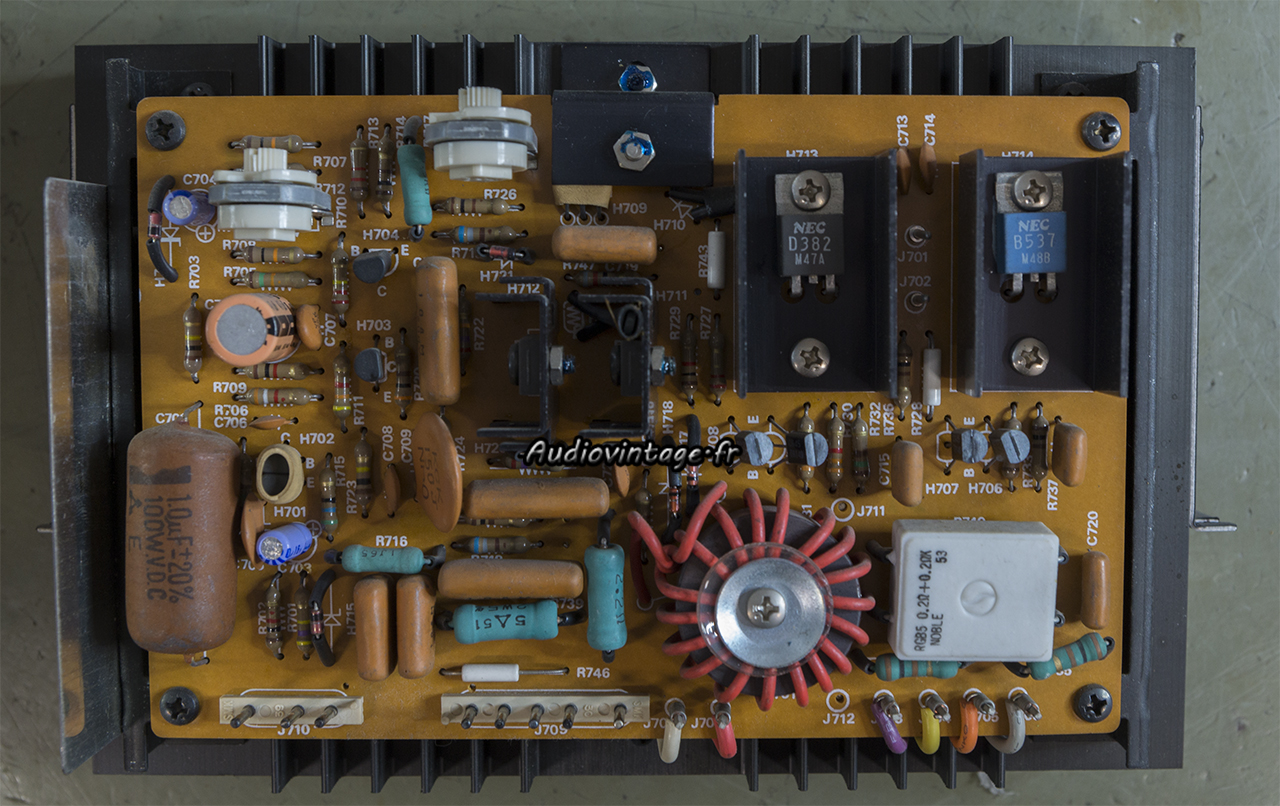

Retrait d’un des deux circuits d’amplification.
Les quelques condensateurs chimiques présents sont remplacés, tout comme certains transistors.
Les connecteurs sont désoxydés.

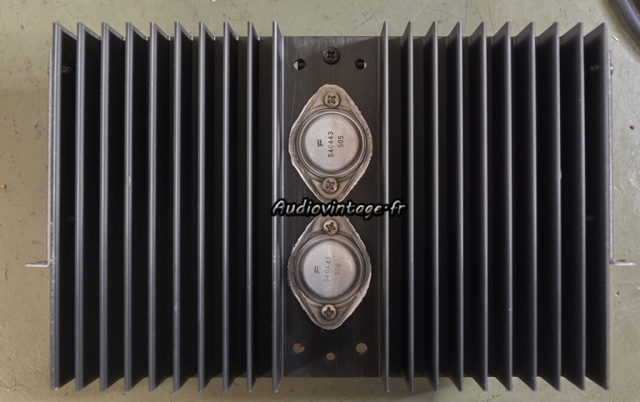

Les transistors de puissances ont été retirés, testés, les pattes désoxydées puis remontés sur des micas d’isolation neufs et le graisse fraiche.
Le second canal reçoit des soins identiques.
Le circuit MPX (décodage FM stéréo) sans son blindage.
Condensateurs chimiques remplacés.
Démontage laborieux pour accéder au circuit « switch ».

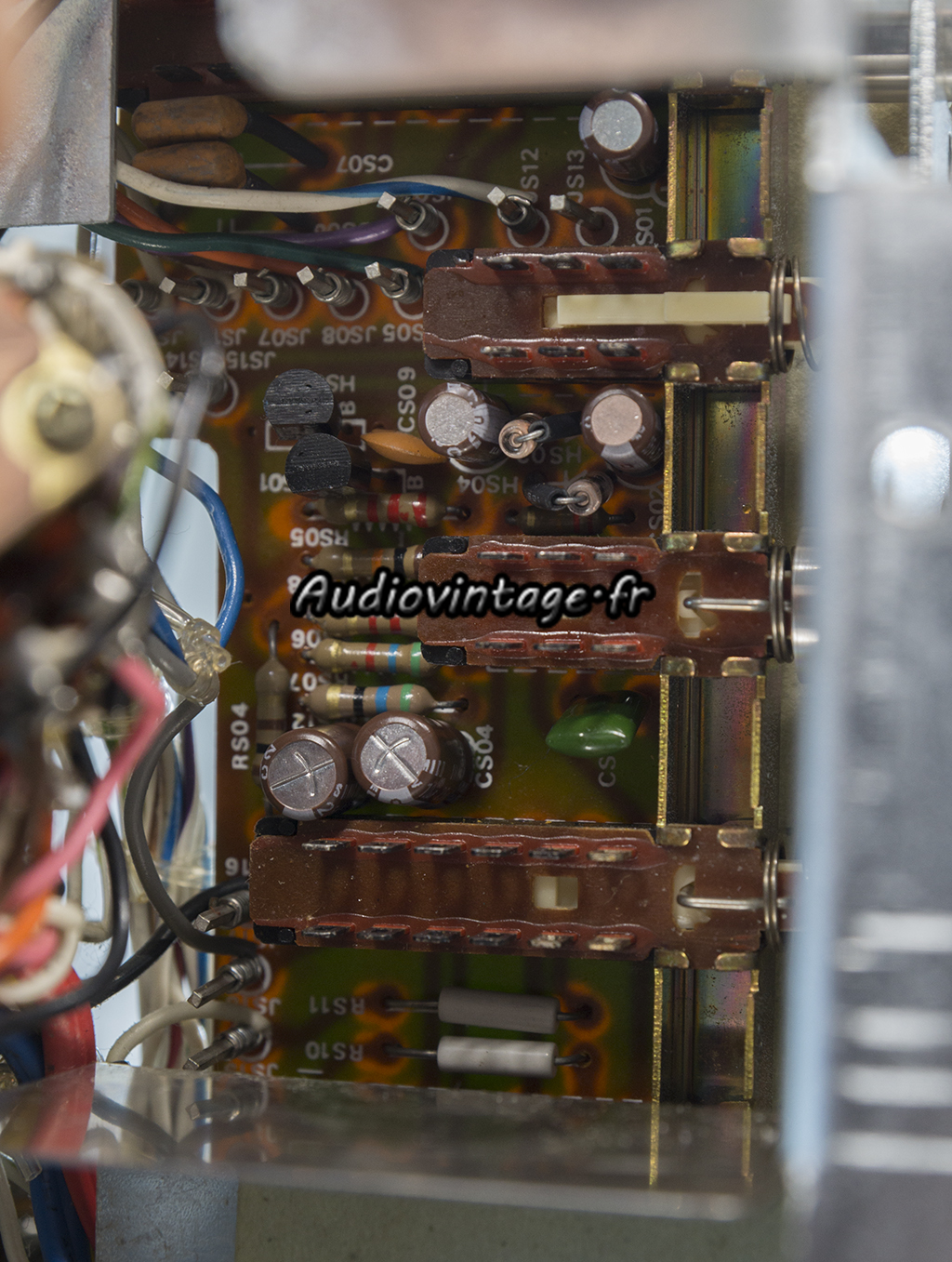

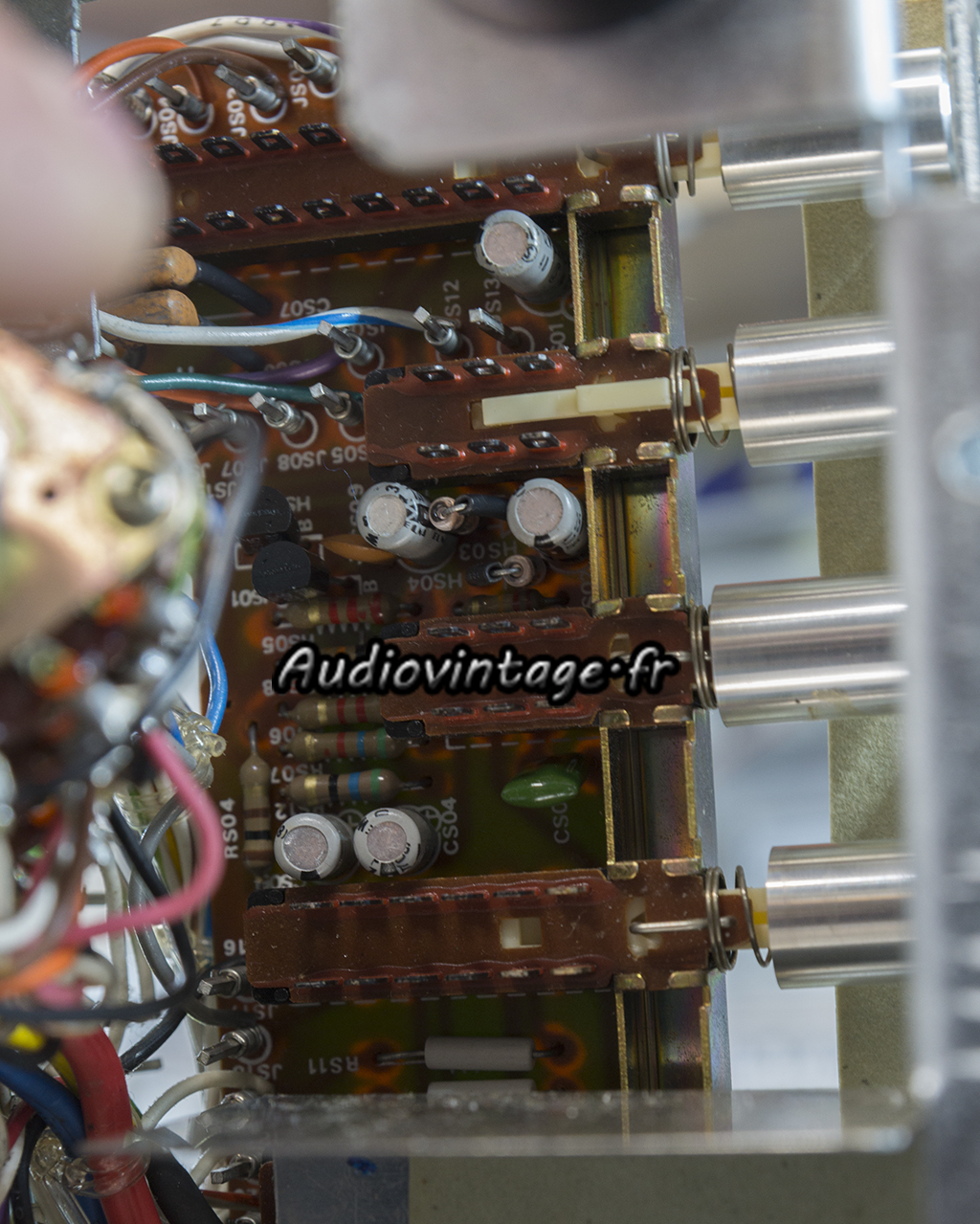

Que voici.
Et qui reçoit des condensateurs chimiques neufs.

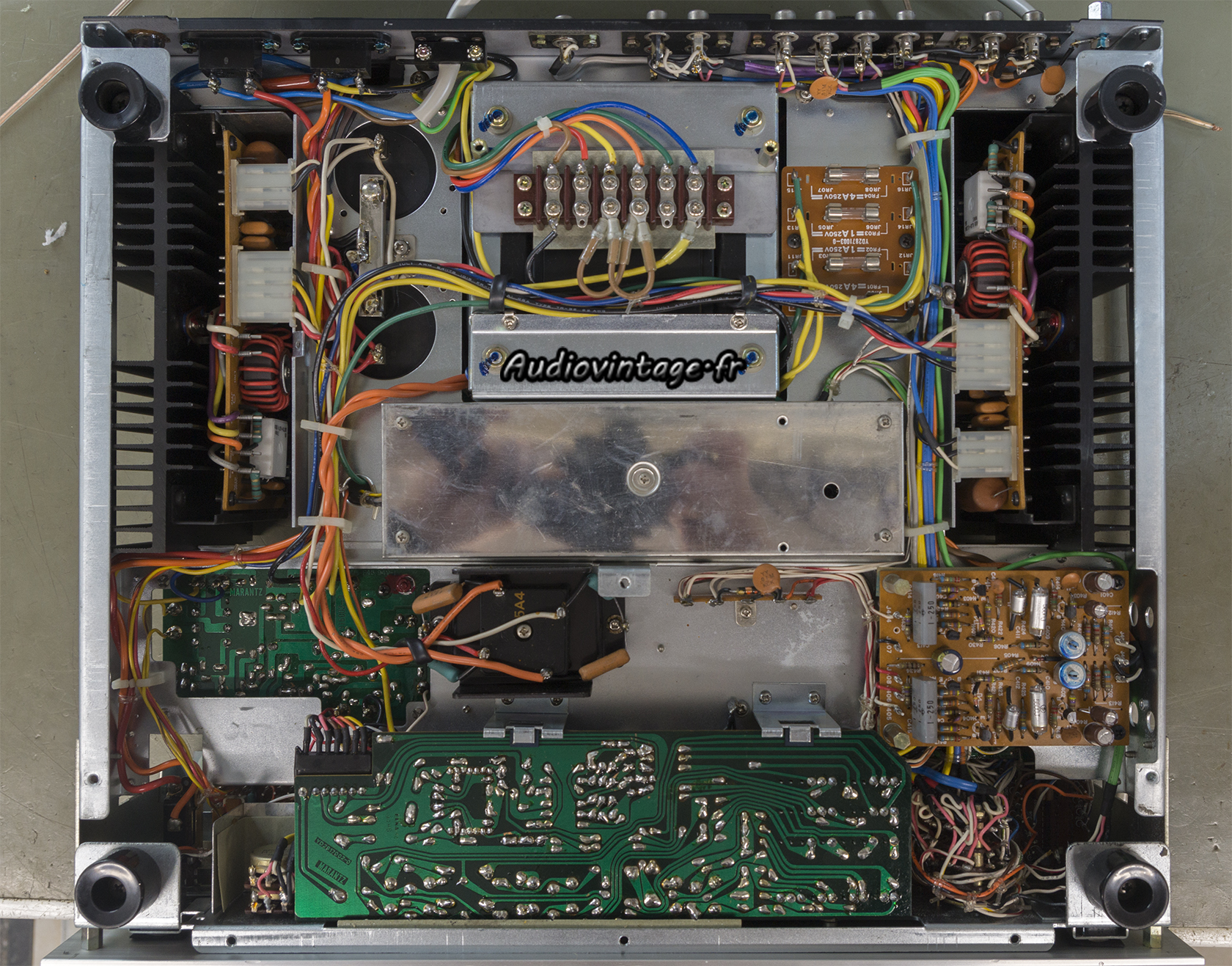

Sous l’appareil, le circuit IF.
Condensateurs chimiques neufs ici aussi.

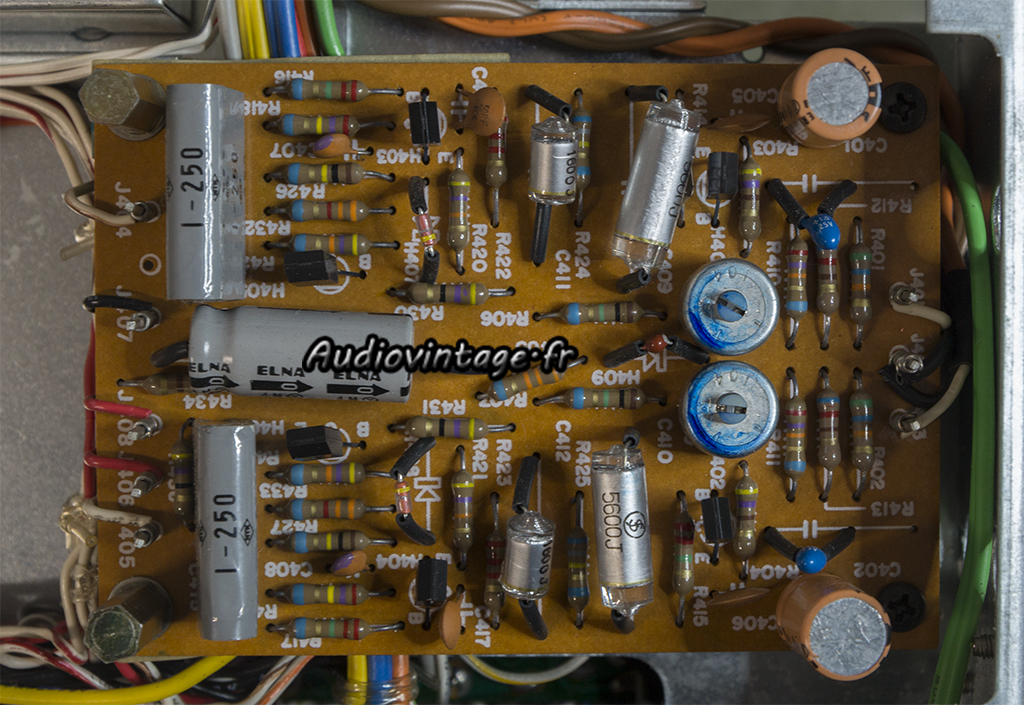

On arrive au circuit phono.
Transistors et condensateurs chimiques remplacés.

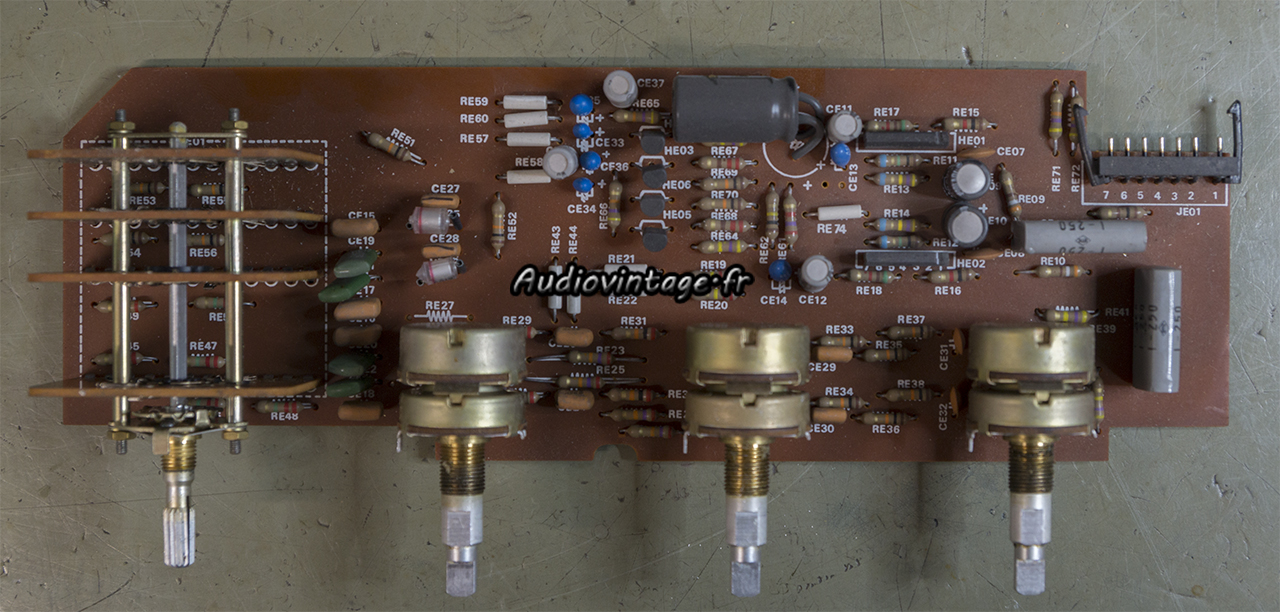

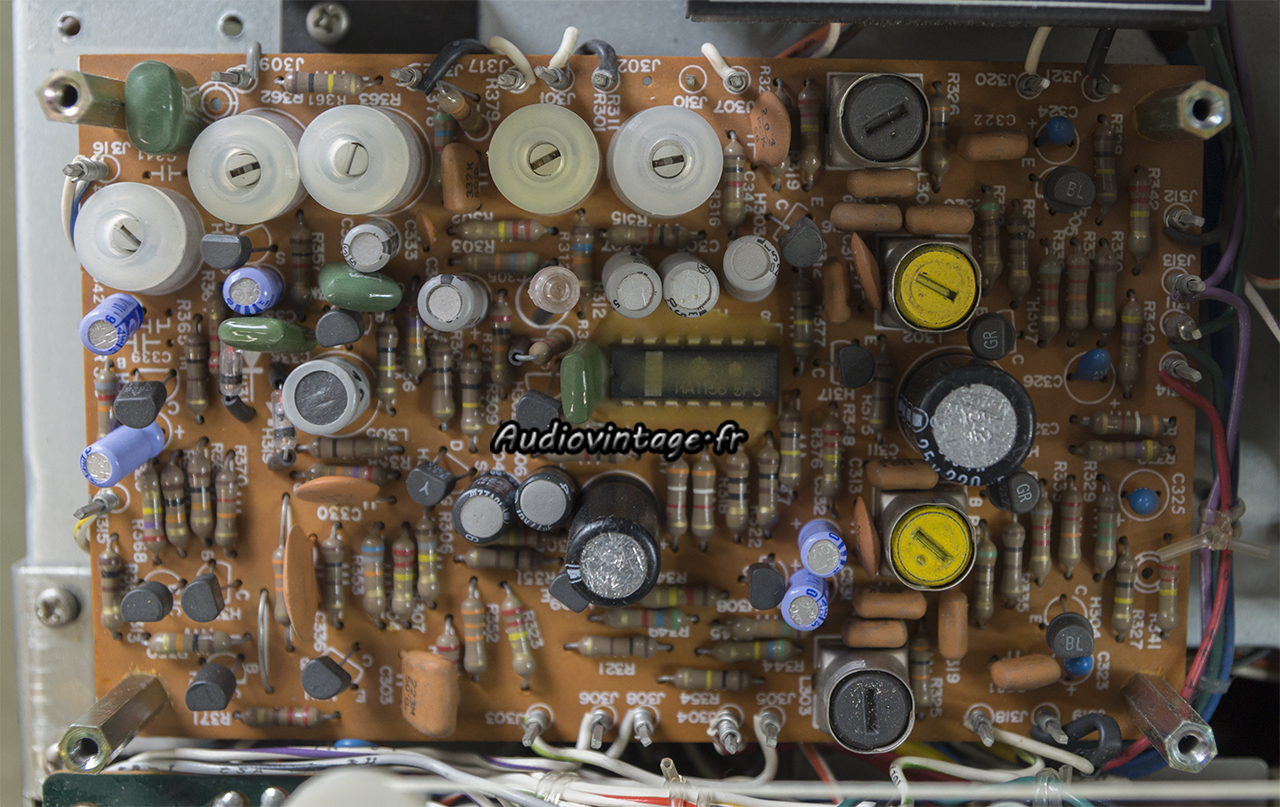

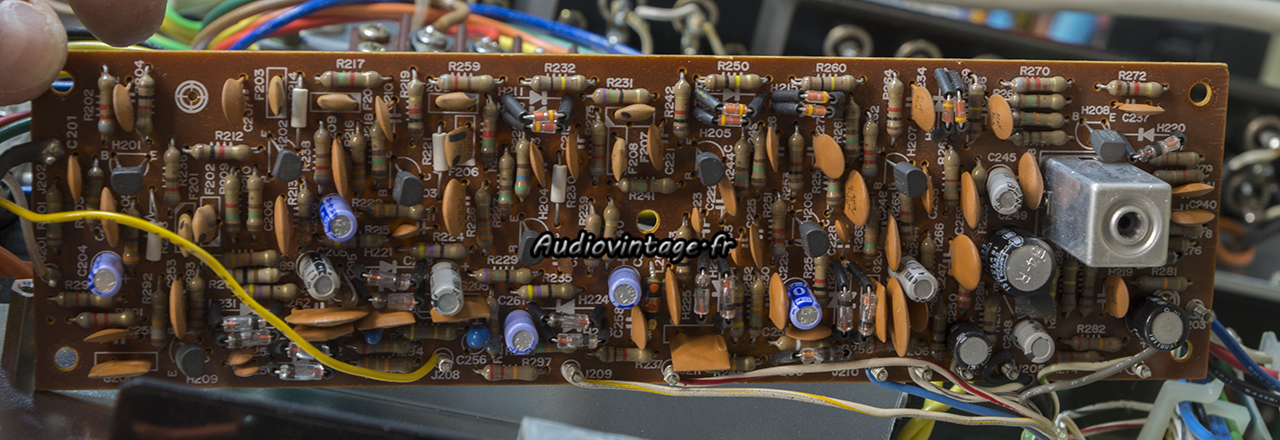

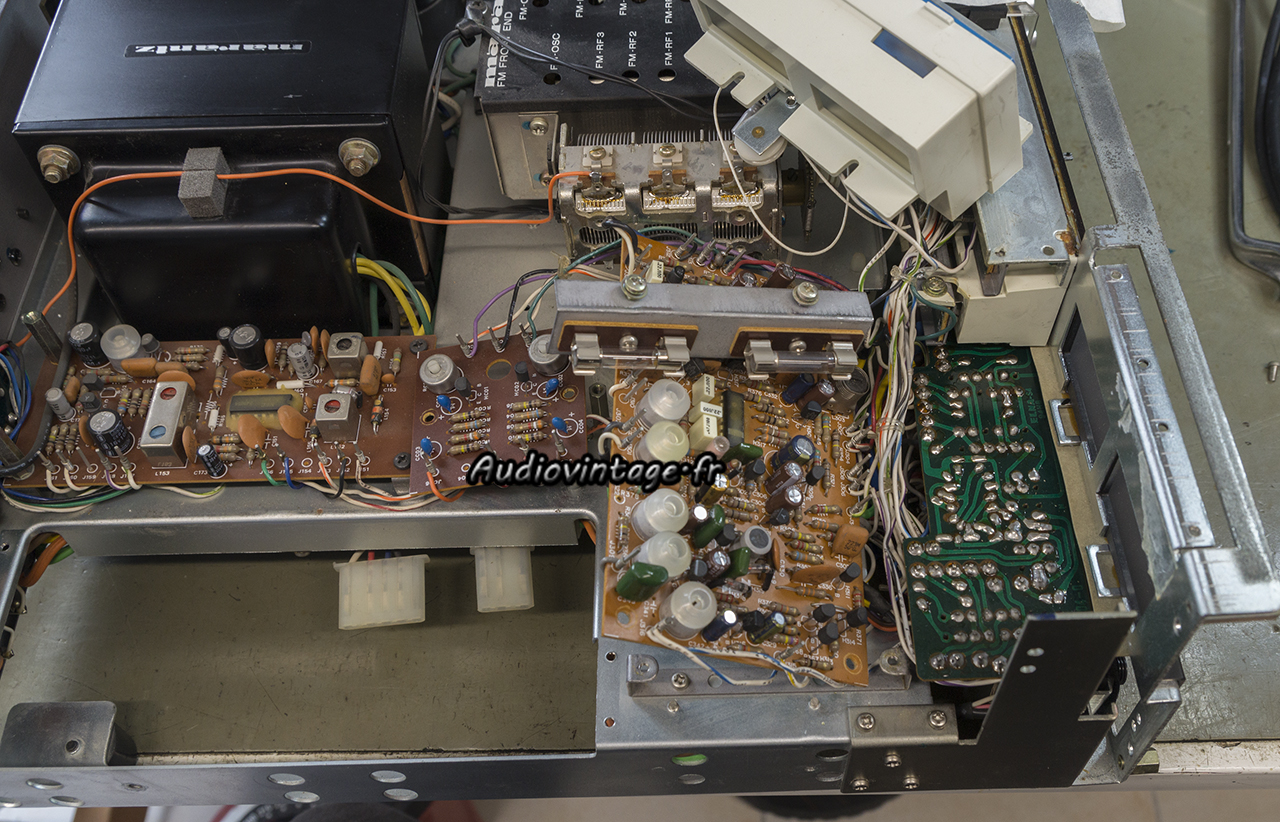

Le circuit de tonalité qui fait en partie appel à des circuits intégrés BA312 come d’autres Marantz et Sansui.

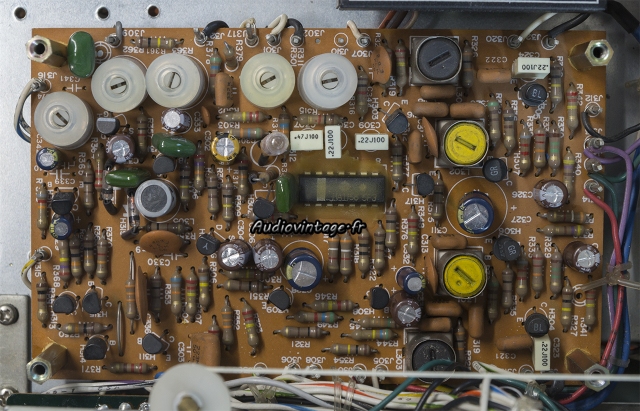

Condensateurs chimiques remplacés tout comme les transistors bipolaires présents.
Deux résistances sont remplacées afin de modifier la polarisation des circuits cités plus haut et éviter une possible distorsion.
Les deux condensateurs de filtrage d’alimentation des étages de puissances sont quasiment parfaits à la mesure, ils ne sont donc pas remplacés.
Toutes les commandes sont nettoyées puis je remonte le tout. L’éclairage est revu, le transformateur est câblé pour un usage en 240v au lieu de 220v, le 35v de l’alimentation stabilisée est ajusté, tout comme les courants de repos (bias) et offsets.
Enfin, un alignement du tuner FM est effectué.

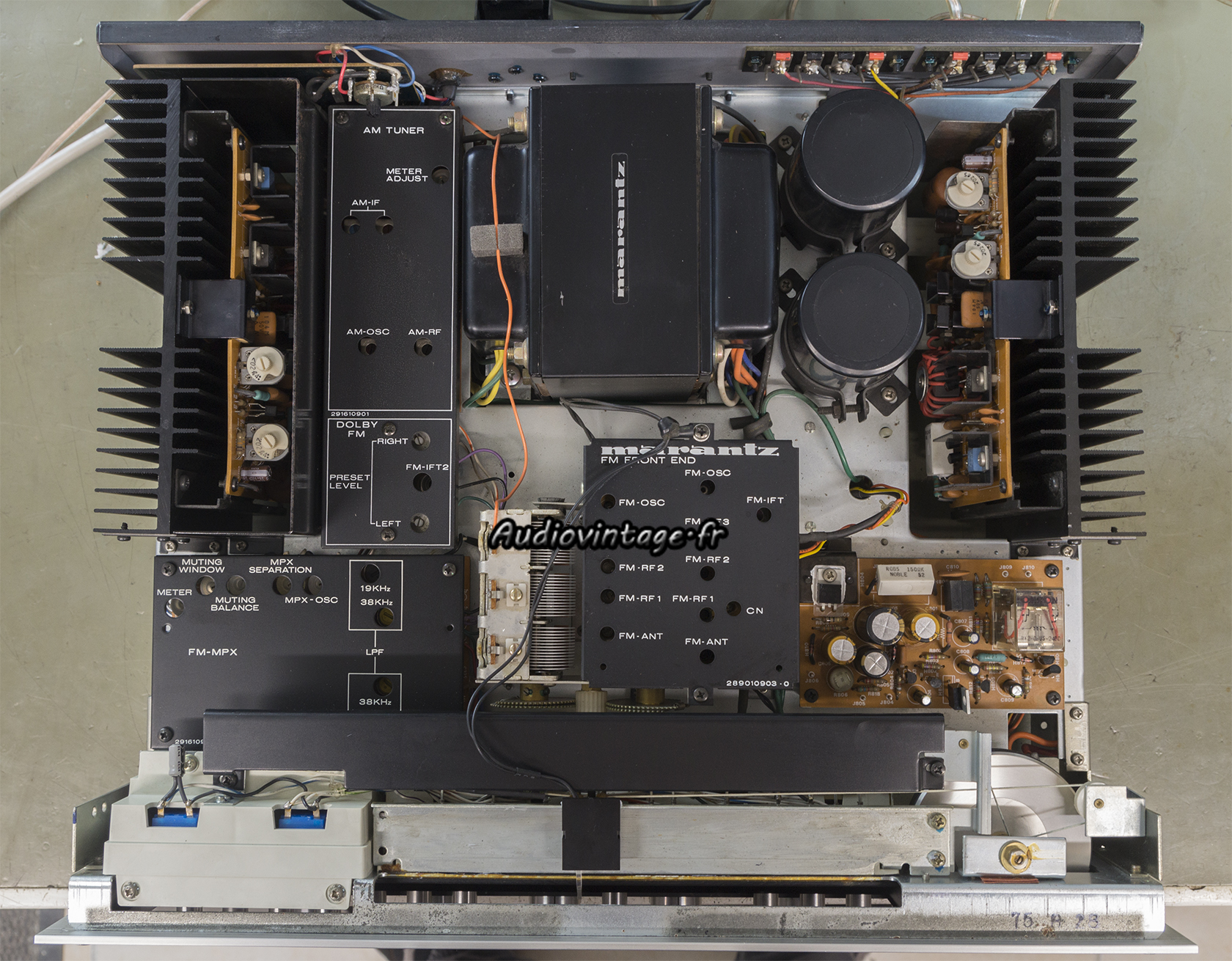

Terminé.

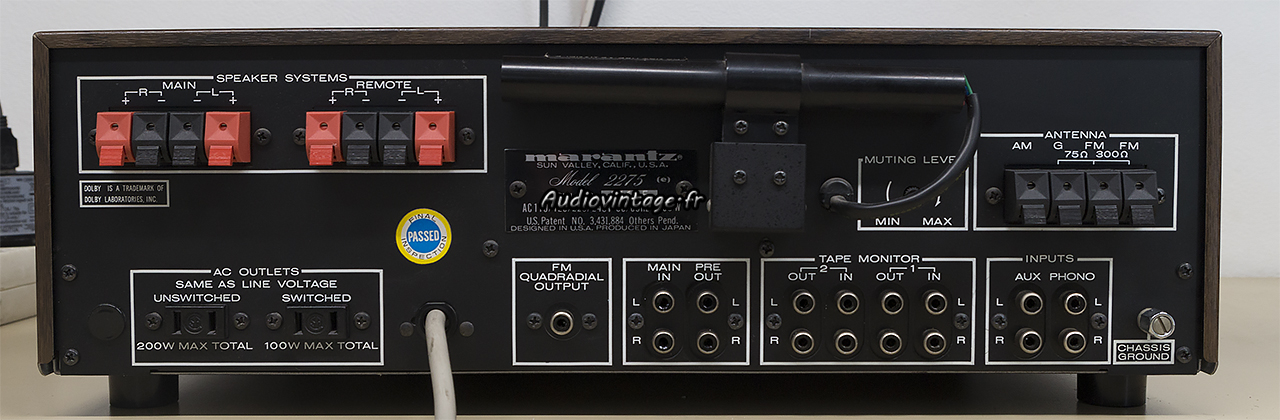

Connectique.
Les mesures sur le tuner FM :
L’entrée de l’analyseur audio est branché sur les sorties Rec Out du Marantz. La sortie de l’analyseur est modulé par le générateur FM connecté à l’entrée antenne 300 ohms du Marantz par l’intermédiaire d’un transformateur balun.

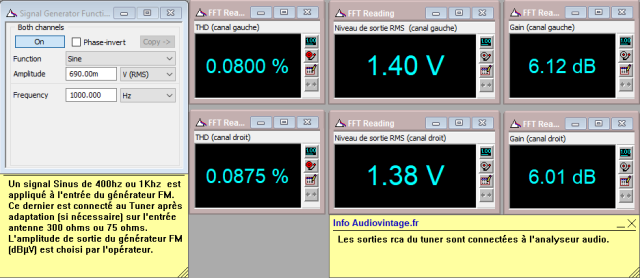

Distorsion en FM stéréo sur 98Mhz, 80dBµV. Avant réglage, elle était d’environ 0.2% sur chaque canal.

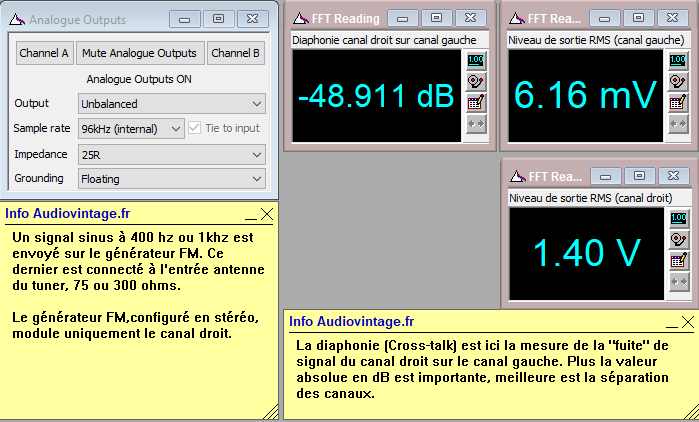

Séparation stéréo. Diaphonie du canal canal droit sur le canal gauche : 48db (environ 40db avant réglage). Diaphonie sensiblement identique du canal gauche sur le canal droit.
Les mesures sur entrée Aux :

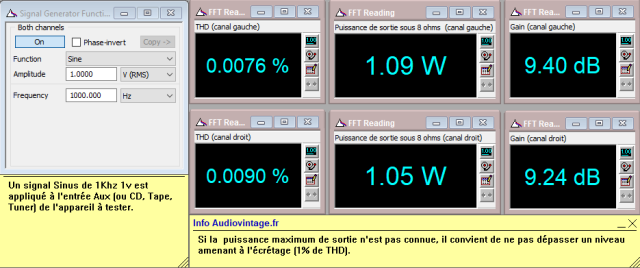

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

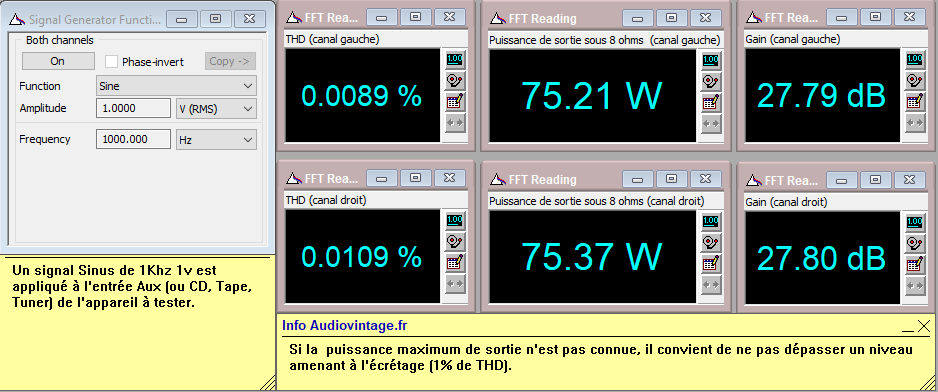

Distorsion à 2x75w sous 8 ohms, entrée aux, tone defeat.

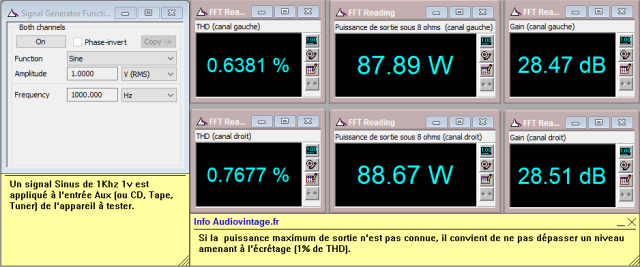

On arrive à l’écrétage à environ 2x90w sous 8 ohms.

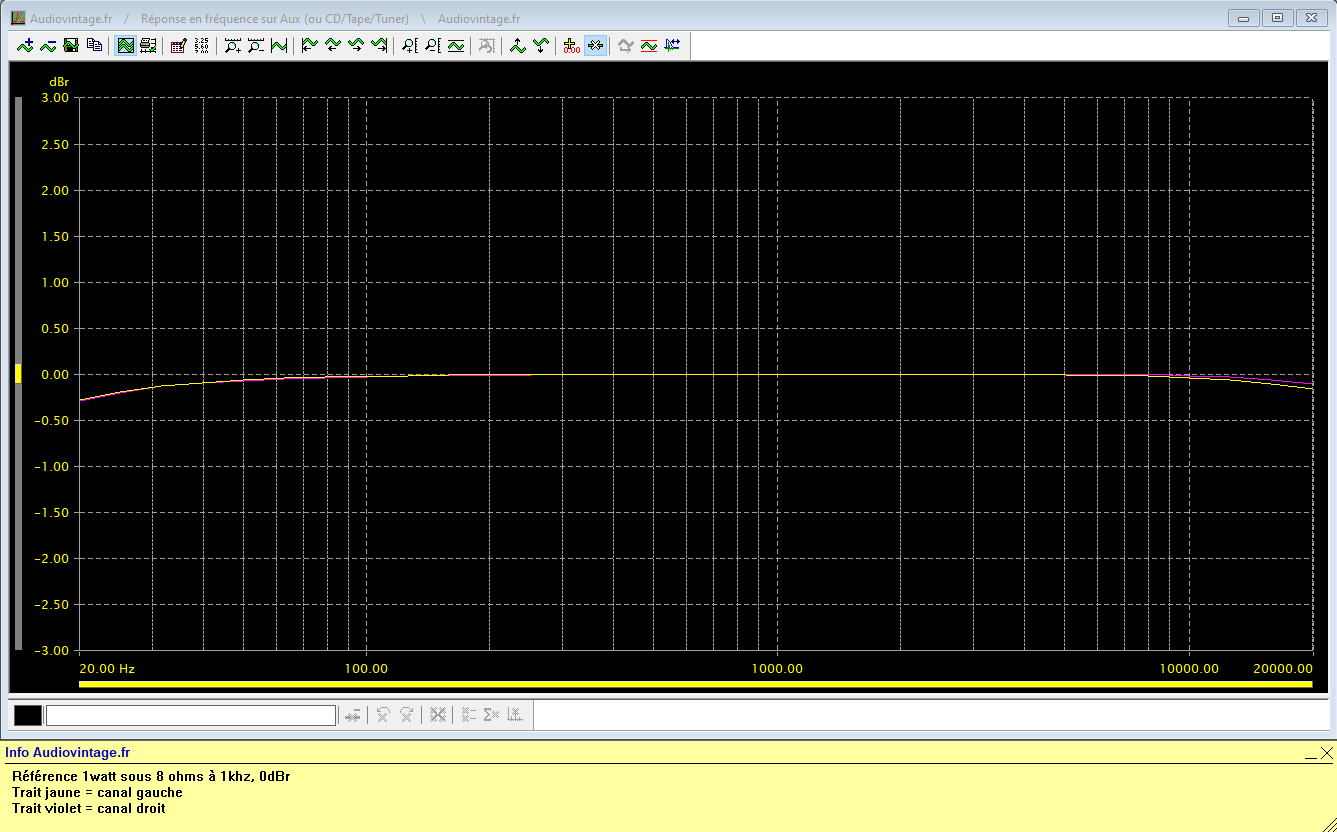

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

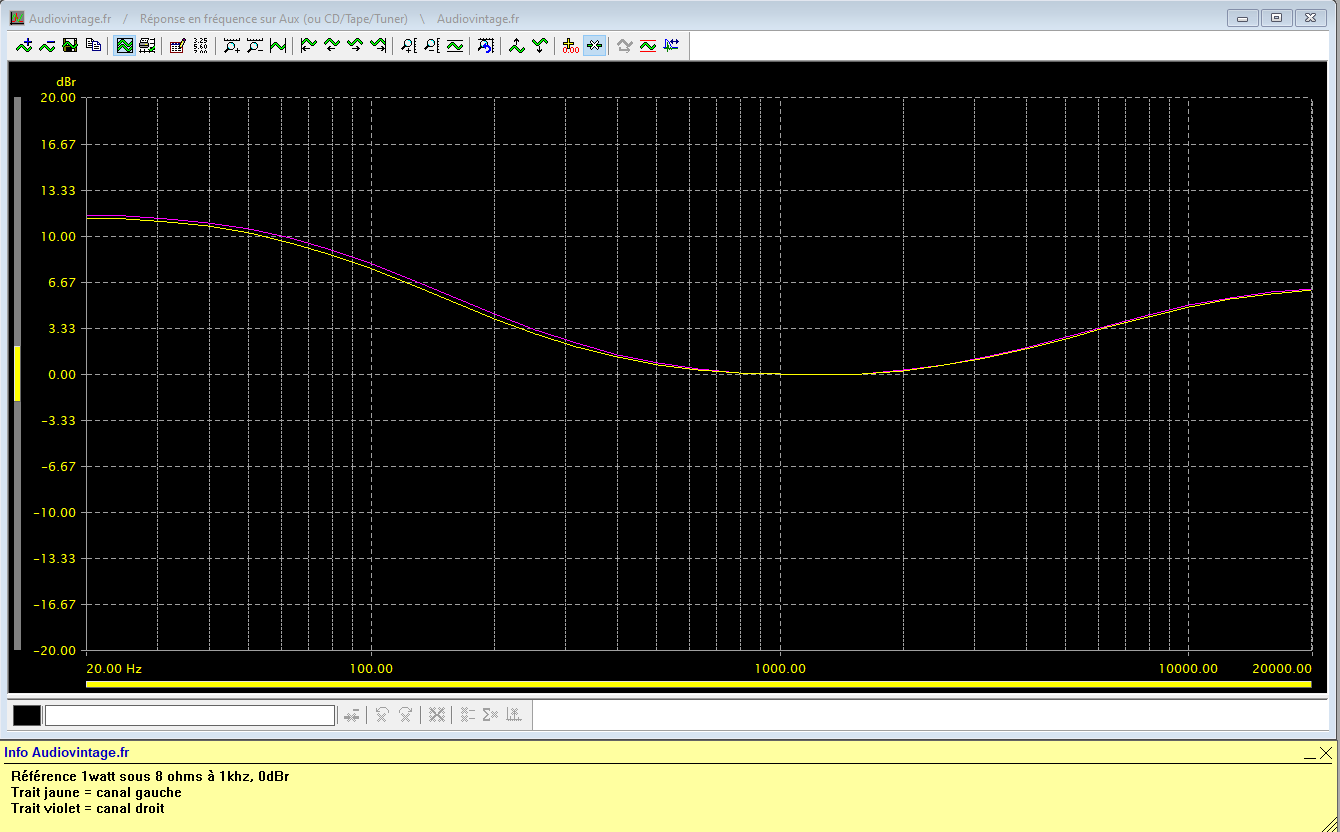

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

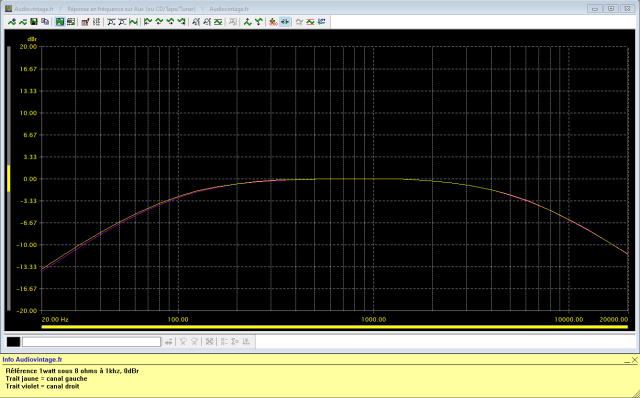

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

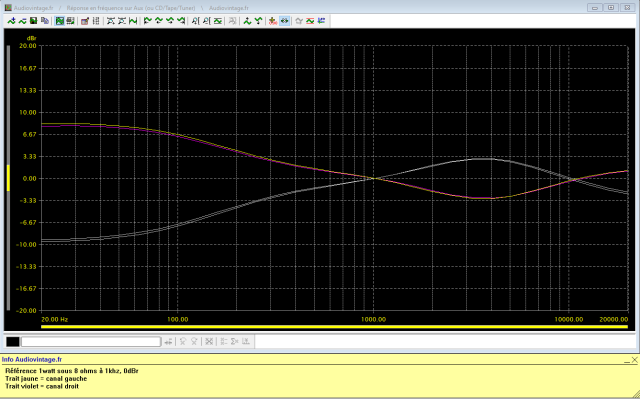

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

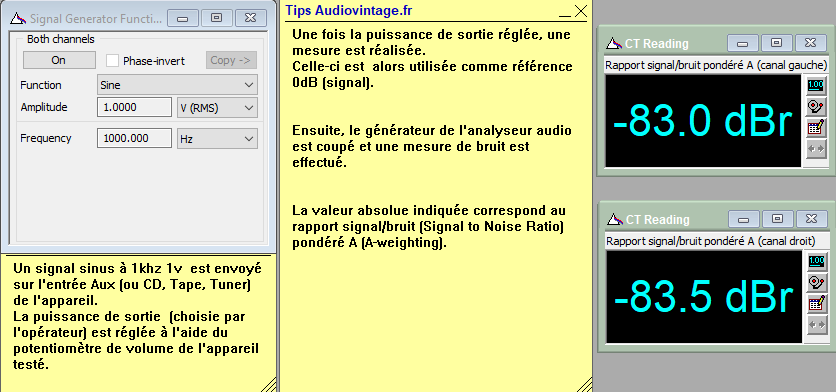

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x75w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :

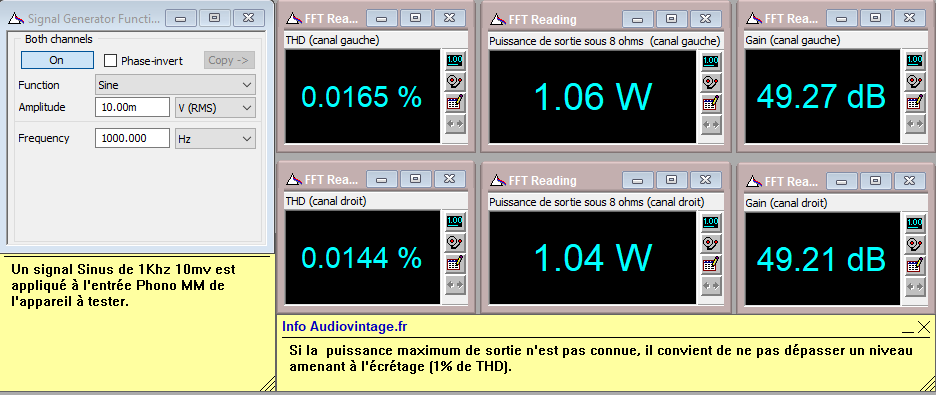

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

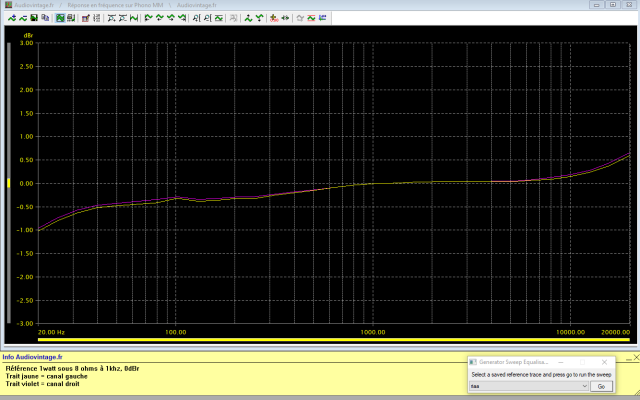

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

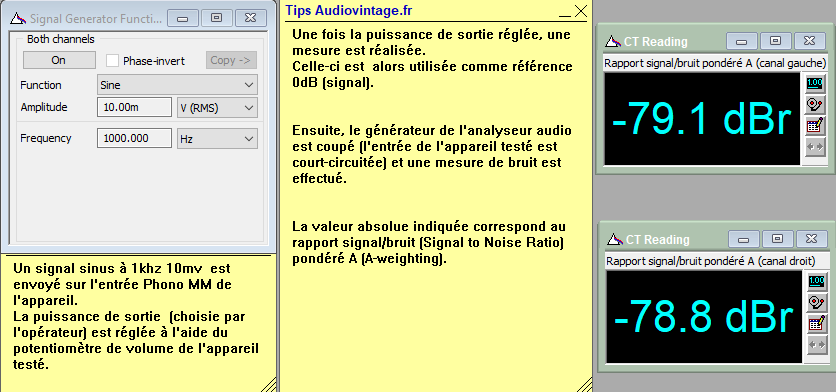

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

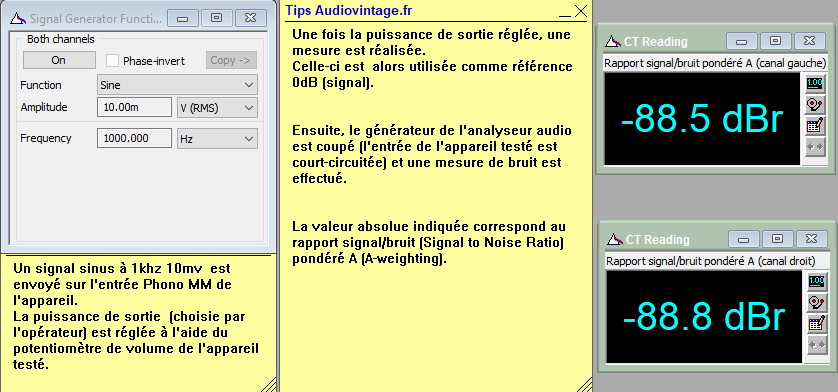

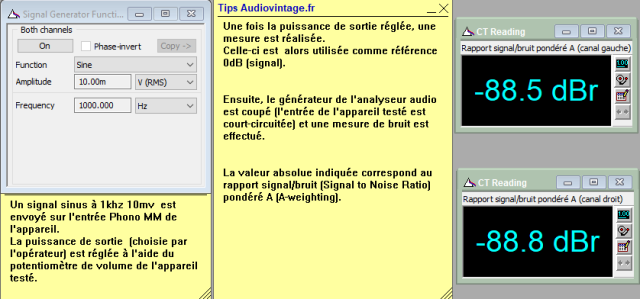

Rapport signal bruit à 2x75w sous 8 ohms, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

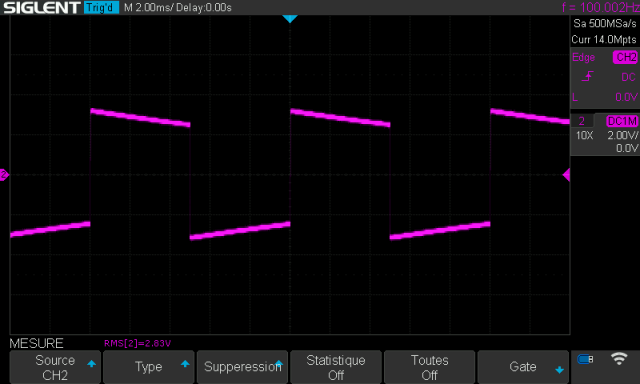

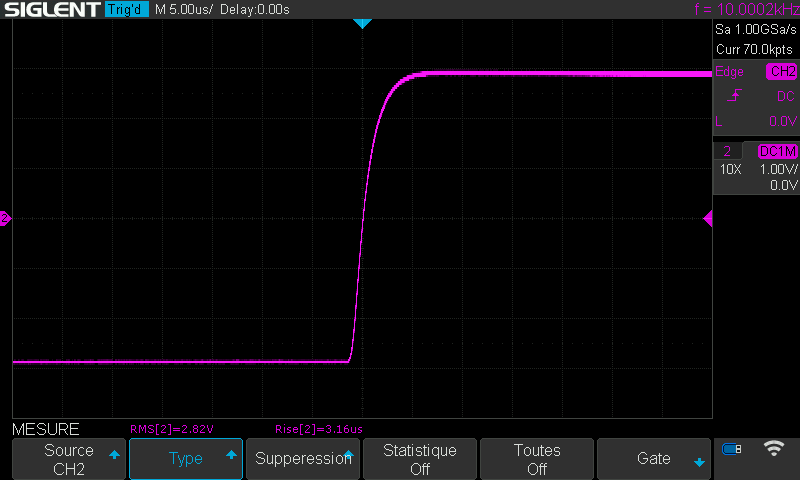

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
