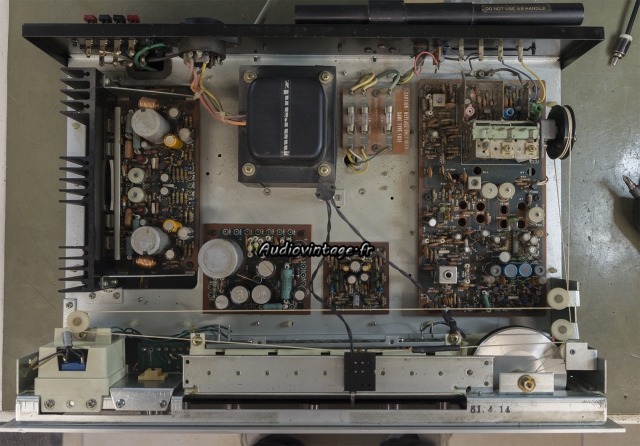

Le « petit » Marantz 2215 BL est un receiver attachant qui mérite qu’on s’y penche lorsque les soucis liés à l’âge apparaissent. D’autant plus que l’exemplaire présenté ici appartient au même propriétaire depuis 1976.
Il fonctionne, il va avoir droit à une bonne révision, mais le plus gros souci est l’absence de stéréo en FM.
Sans trop rentrer dans les détails, ce problème vient de la mort d’un petit transfo IF qu’il ne m’est pas possible de remplacer faute de pièce. Il semble que ce souci, sans être récurrent, soit assez courant dans ce modèle.
Toutefois, il est possible de contourner la panne, en shuntant une partie du circuit liée à la détection du passage à la stéréo.
Cette « combine » permet de recevoir en stéréo la FM sans que le fonctionnement de l’appareil soit problématique.

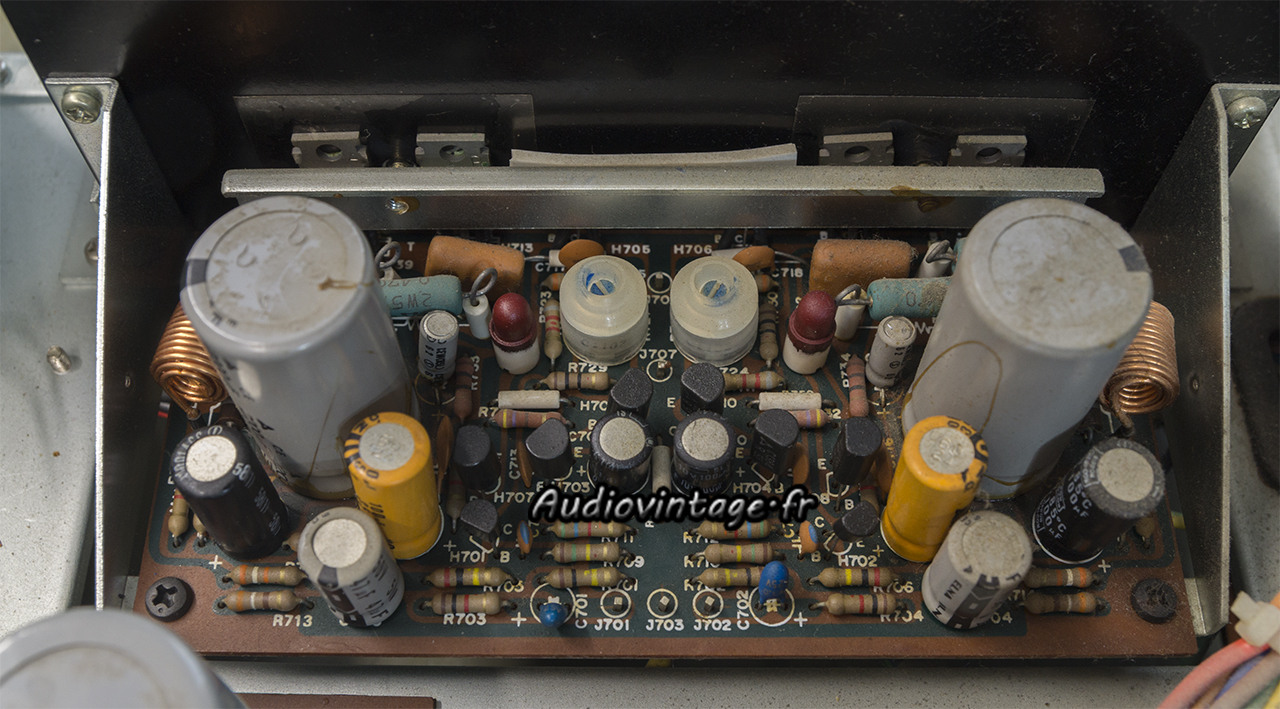

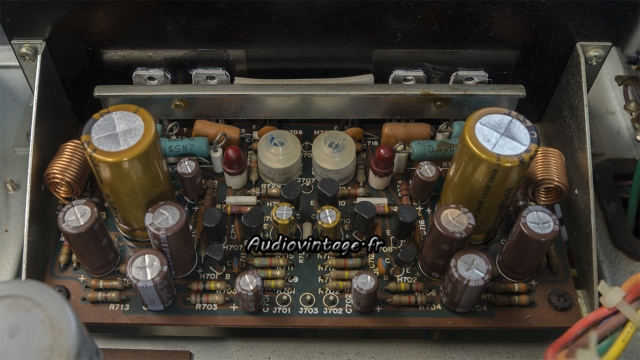

Le circuit d’amplification finale.
Tous les condensateurs chimiques ainsi que certains transistors sont remplacés.

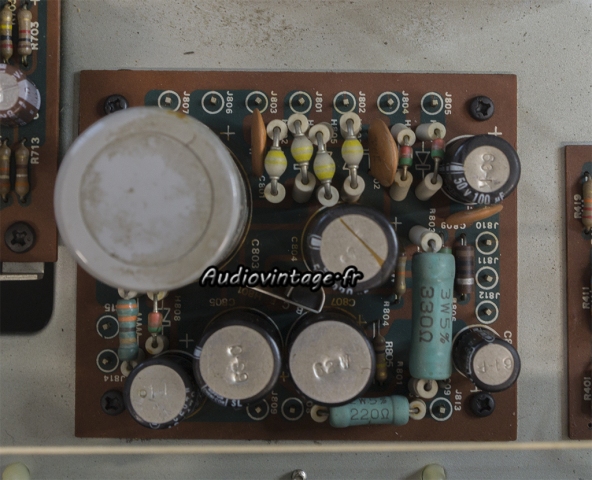

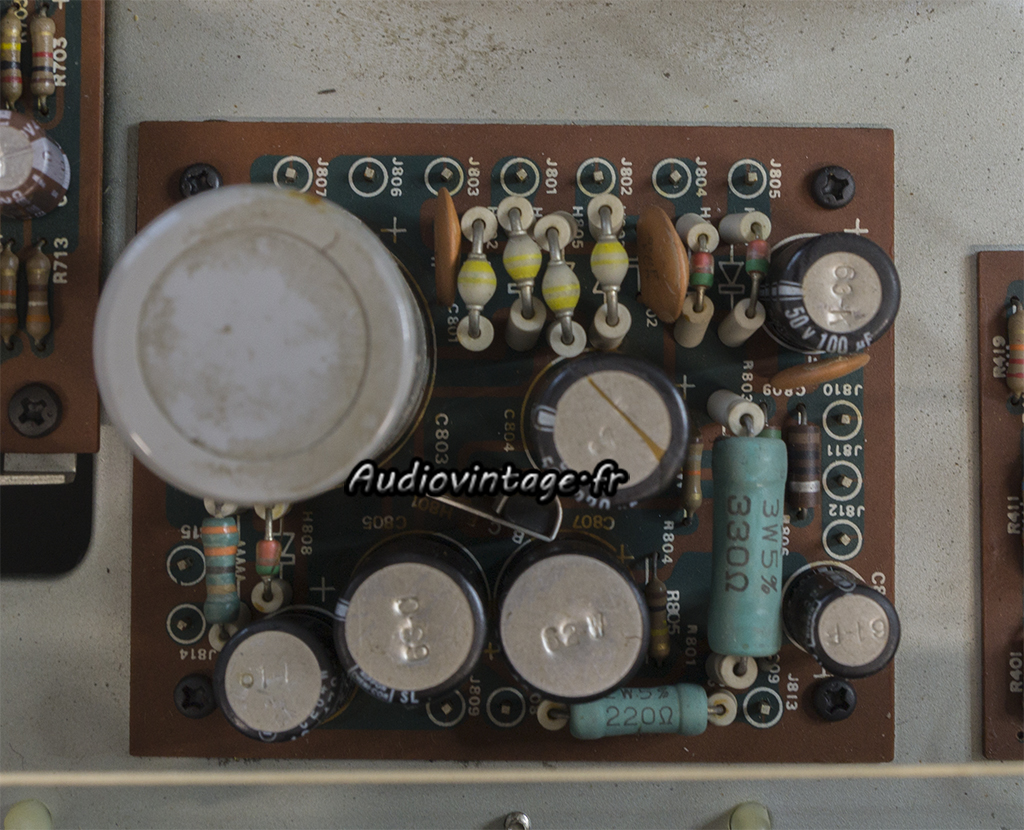

Le circuit d’alimentation.
Condensateurs chimiques neufs.
Le circuit phono, articulé autour de circuits intégrés Toshiba TA7129.
Condensateurs chimiques neufs.

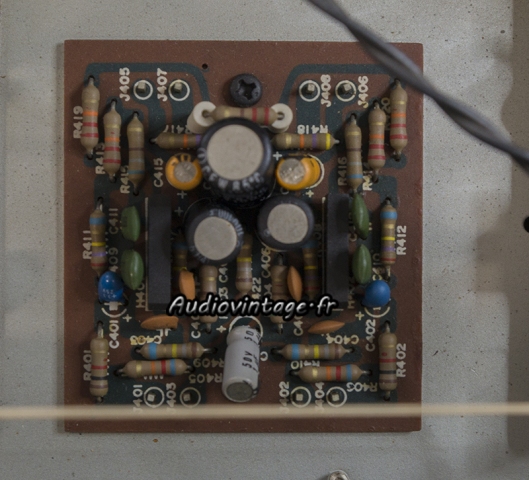

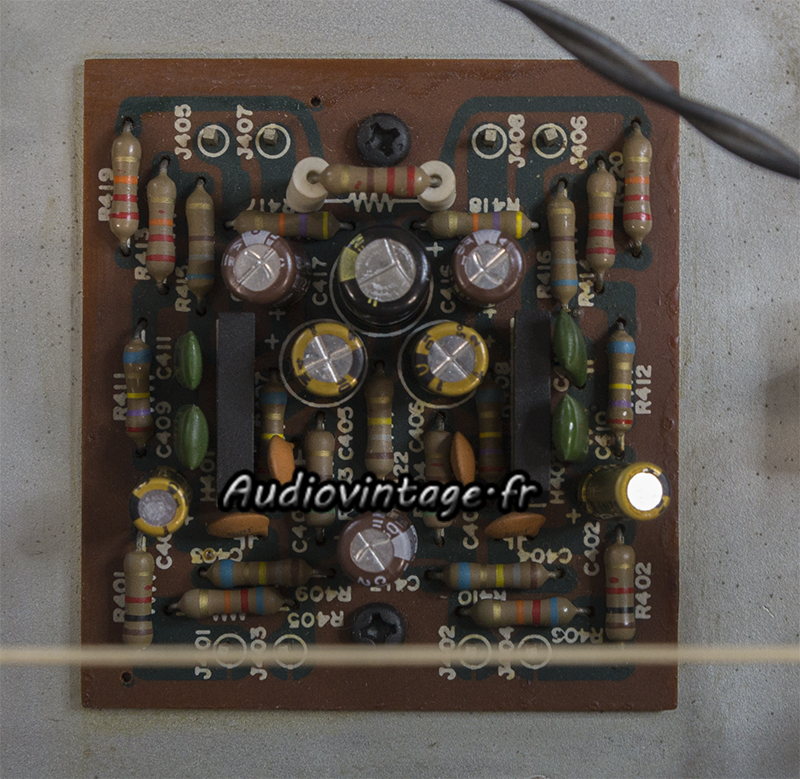

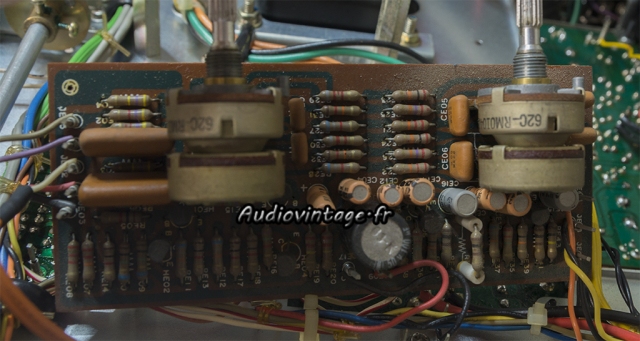

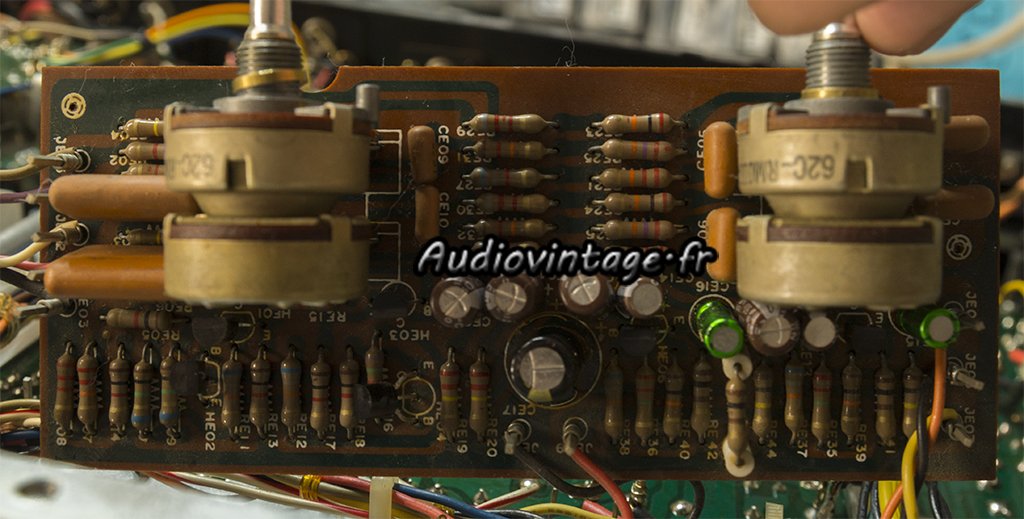

Le circuit de tonalité.
Ici, les références problématiques de transistors sont remplacées, ainsi que les condensateurs chimiques.

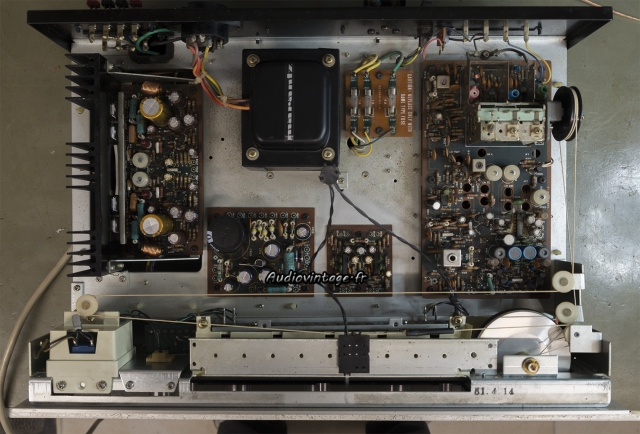

Commandes nettoyées, courant de repos ajustés, tuner FM en partie réaligné, nouveau voyant stéréo. Terminé.

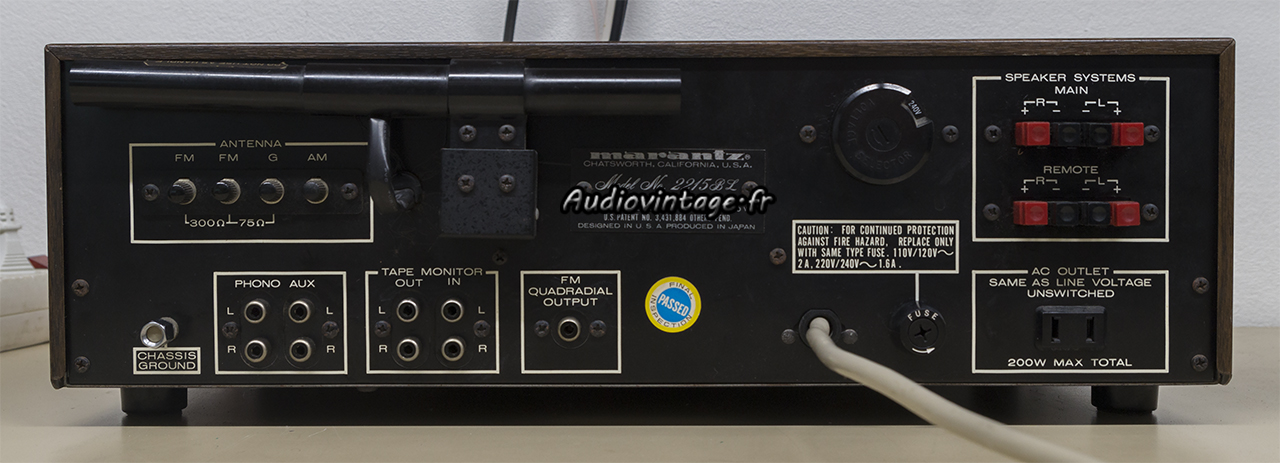

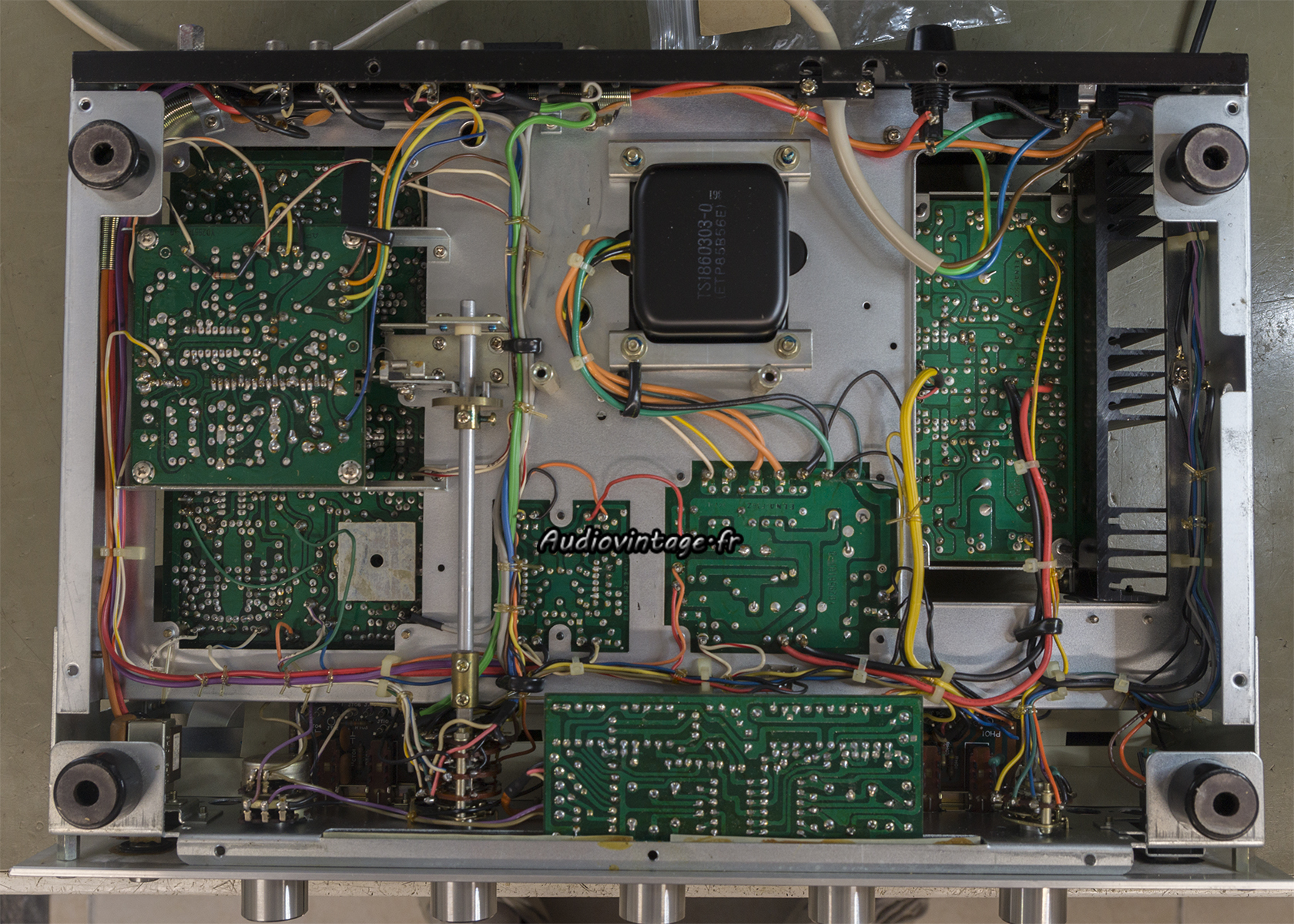

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x15w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

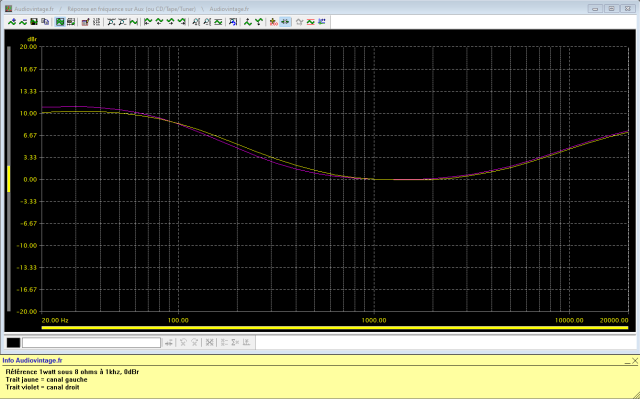

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x15w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

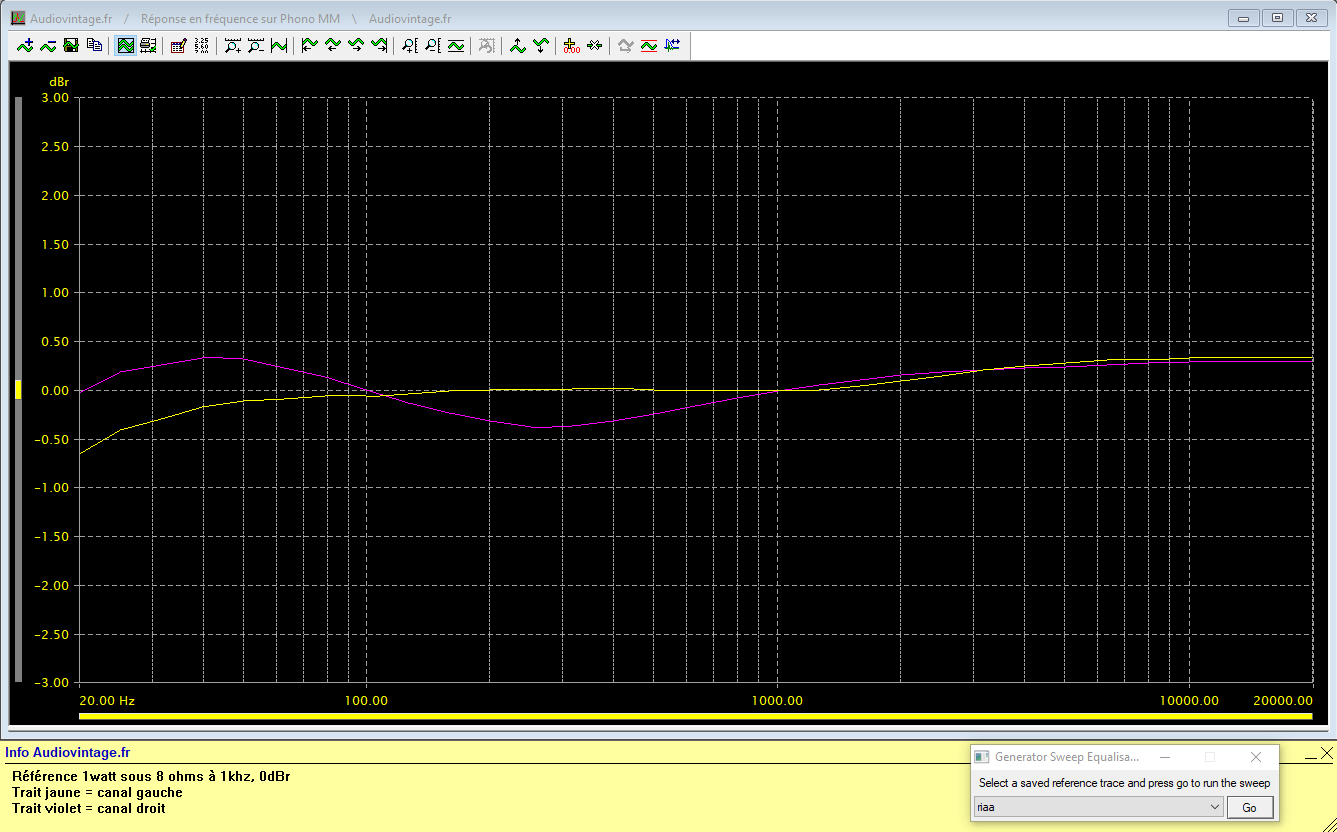

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

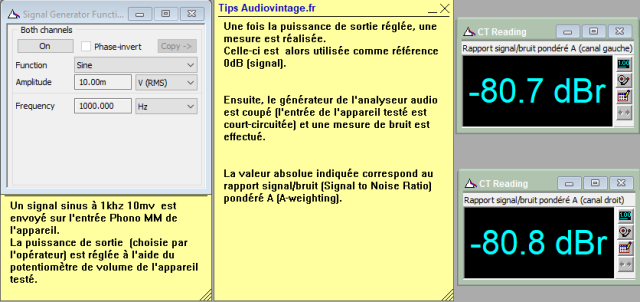

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

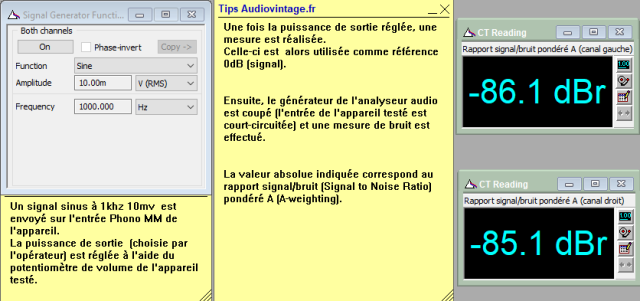

Rapport signal bruit à 2x15w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

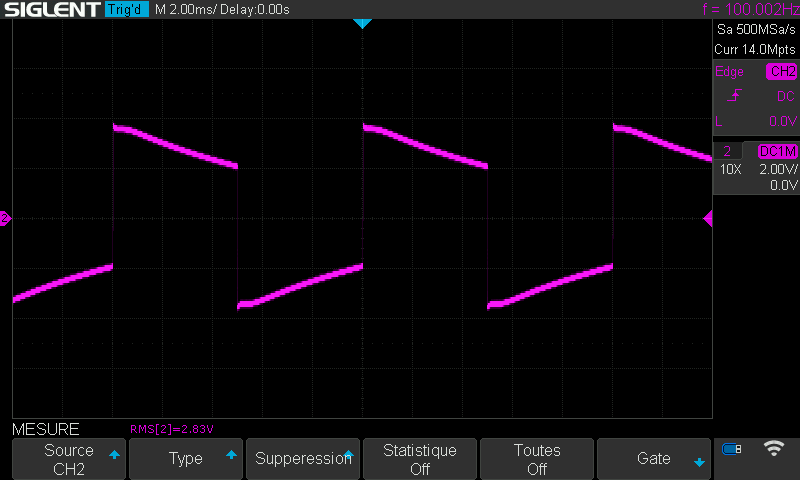

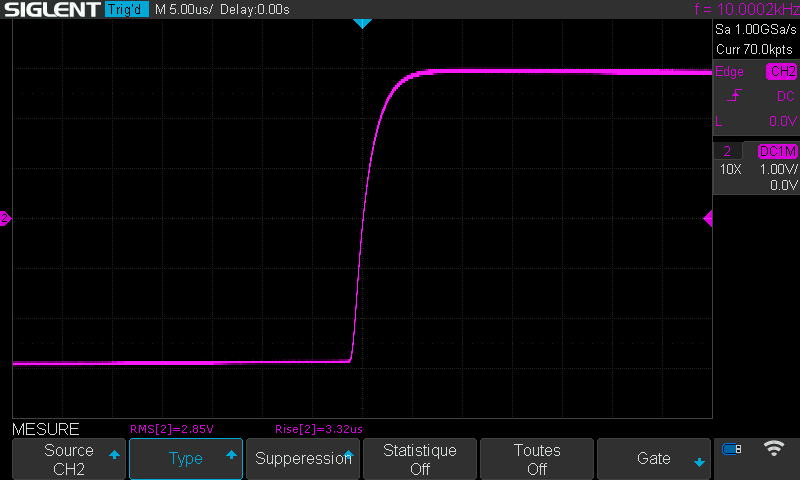

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
