Lors du diagnostic de cet amplificateur, même si j’ai identifié une bonne partie des problèmes, je suis passé totalement à côté de bricolages honteux qui ont transformé cette intervention en calvaire…
Chronique de la résurrection d’un Pioneer SA-8100.

L’ancien propriétaire avait annoncé au nouvel acquéreur que le Pioneer se mettait parfois en sécurité.
Le nouveau propriétaire ne l’a pas mis en route et me l’a confié.
Des interventions sont visibles, certains condensateurs ont été remplacés, des transistors également, le tout a été fait « à pas cher » en panachant un peu tout et n’importe quoi.
Un test rapide montre un souffle très important sur le canal droit, le canal gauche craque.
Le but de l’opération étant bien évidemment d’avoir un SA-8100 parfaitement remis en état, il y a du boulot !

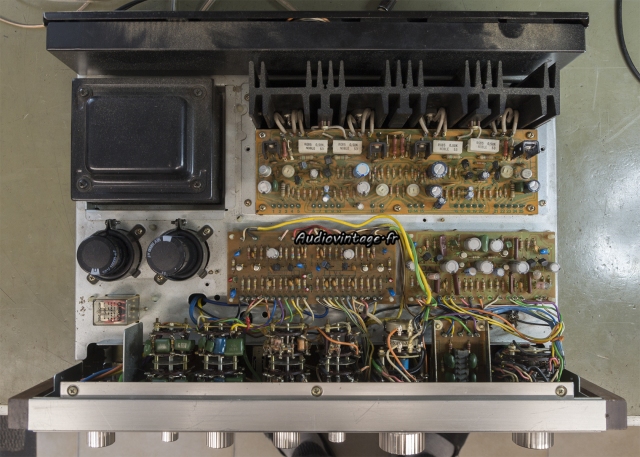

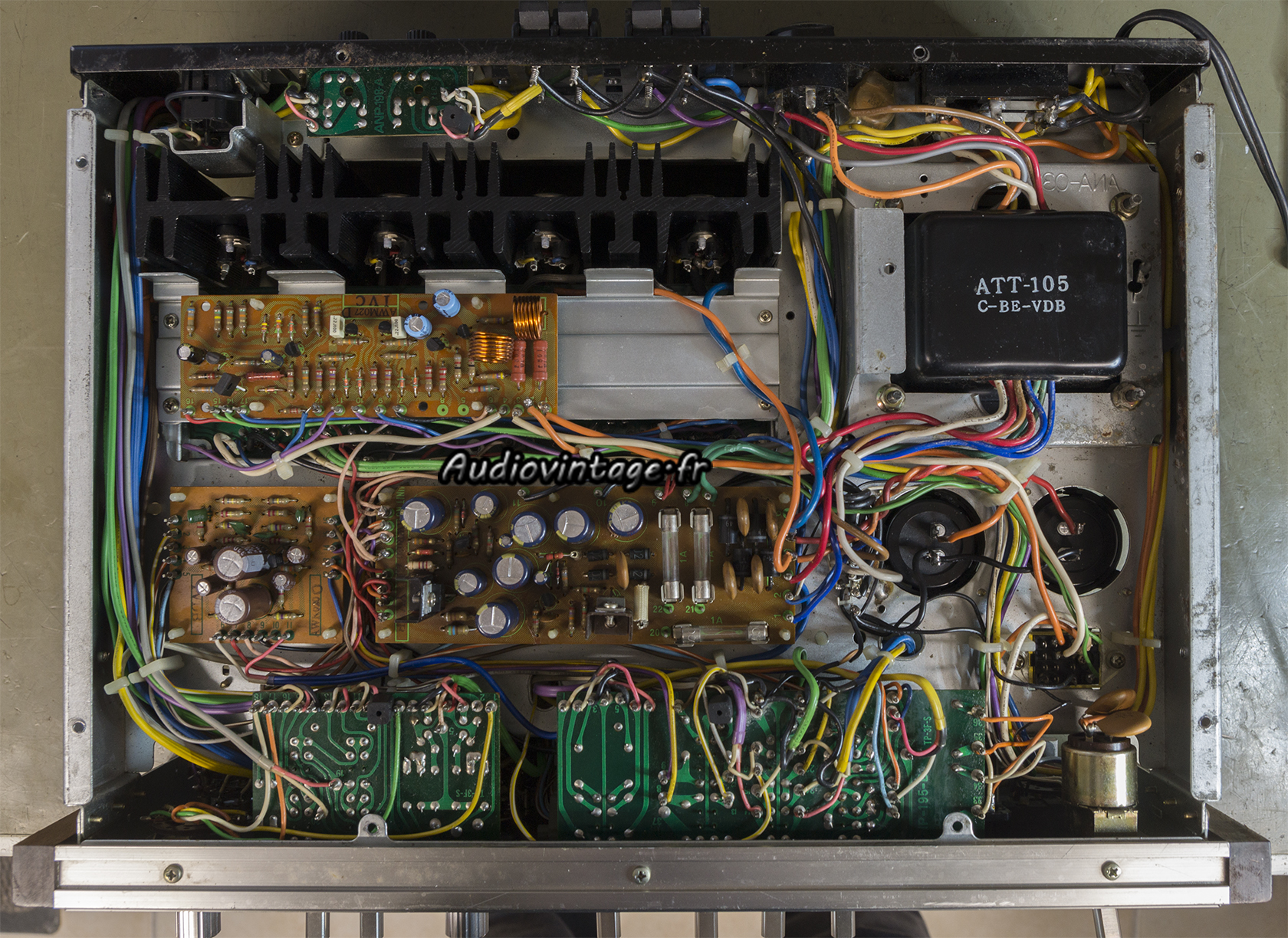

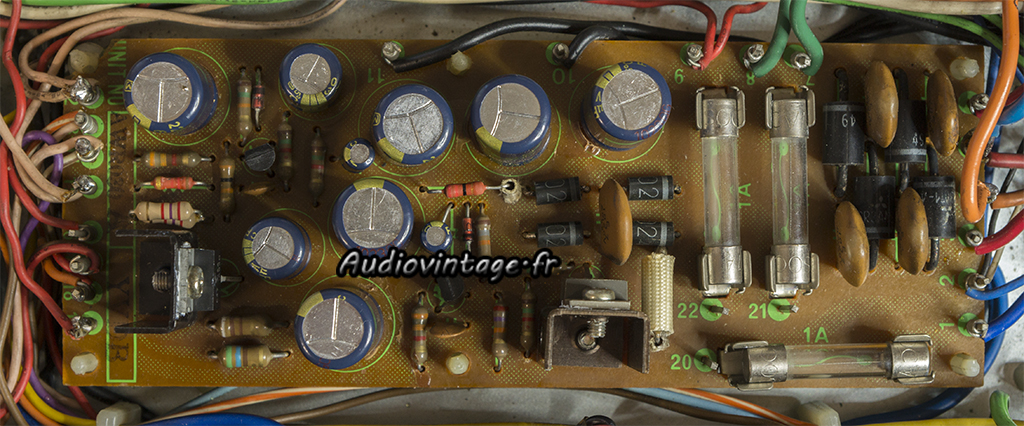

Le circuit d’alimentation.

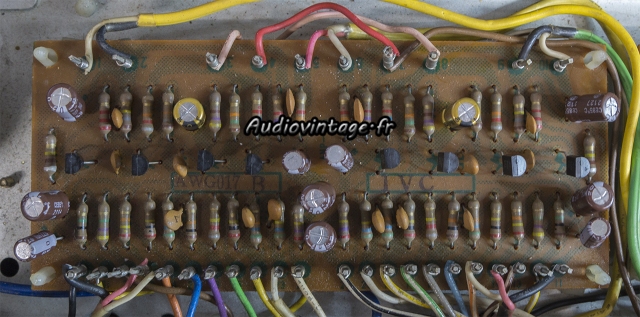

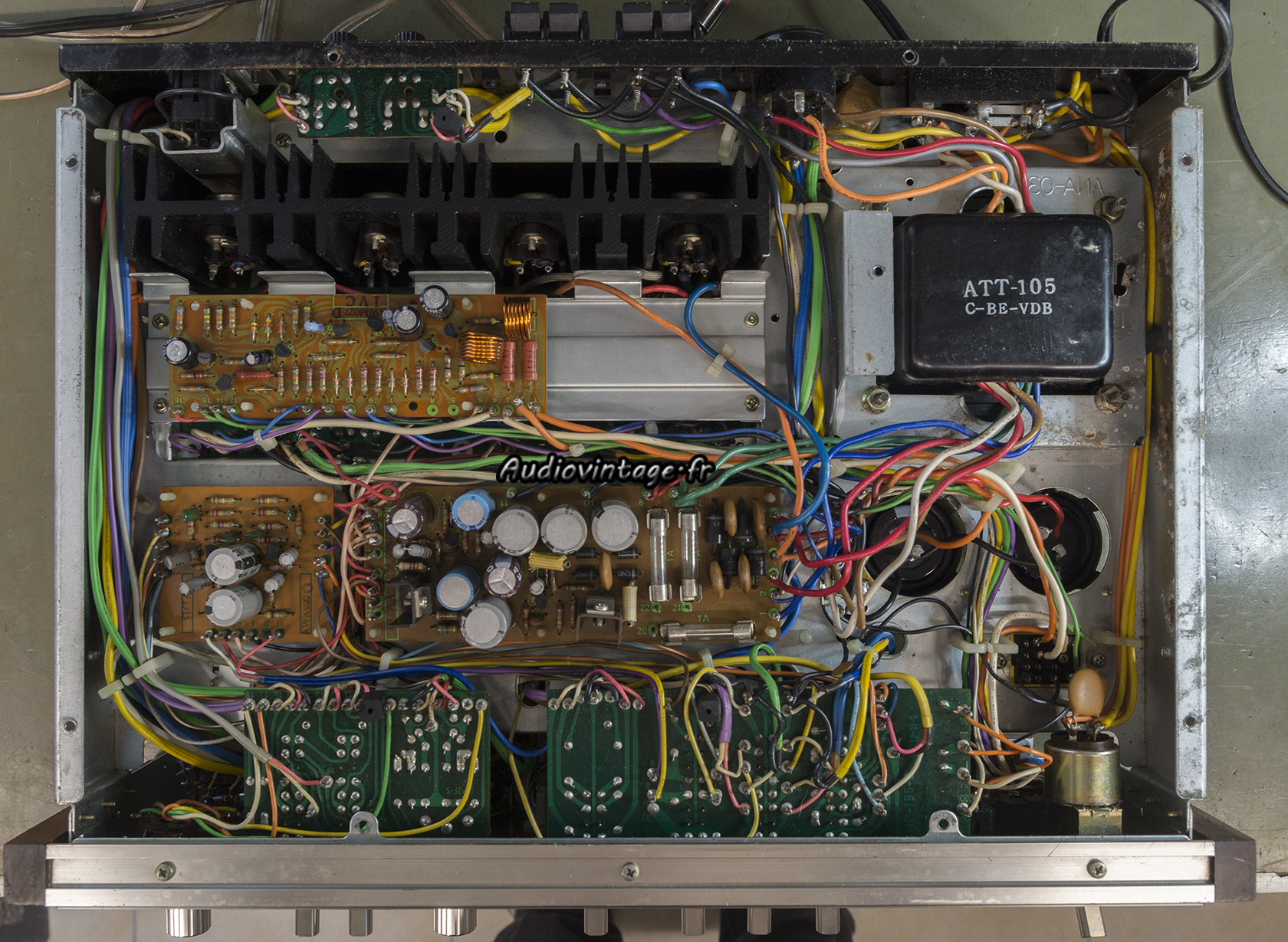

Lorsque j’ai pris cette photo, je ne me suis pas rendu compte d’un énorme bricolage qui m’aura tenu en haleine un certain temps…
Pour faciliter la lecture de ce compte rendu, je vais vous en faire part dès maintenant, mais je n’ai pas honte de dire que j’ai galéré pour mettre le doigt dessus, c’était tellement énorme…
A gauche, vous avez toutes les sorties d’alimentations en particuliers les tensions stabilisées, que ce soit pour les canaux gauche et droit des étages d’entrées de la section amplification, l’alimentation du circuit de protection, etc. etc.
On peut voir que certains fils ont été ressoudés et …certains ont été mélangés. L’alimentation du circuit de protection alimente le circuit d’entrée de l’ampli droit et inversement, et nécessairement avec des tensions et des intensités différentes, cela ne va pas du tout. L’alimentation est à genoux, certains composants chauffent beaucoup, un transistor sur le circuit de protection a préféré se suicider.

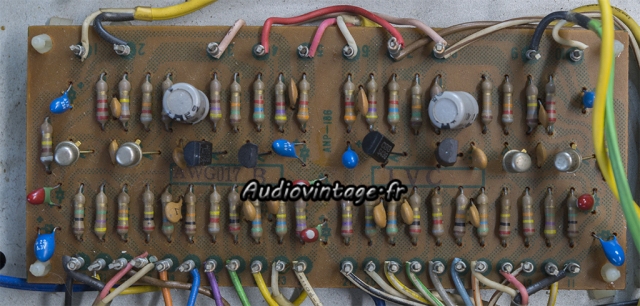

Beaucoup de composants remplacés, certains par sécurité. Les sorties sont recâblées correctement.

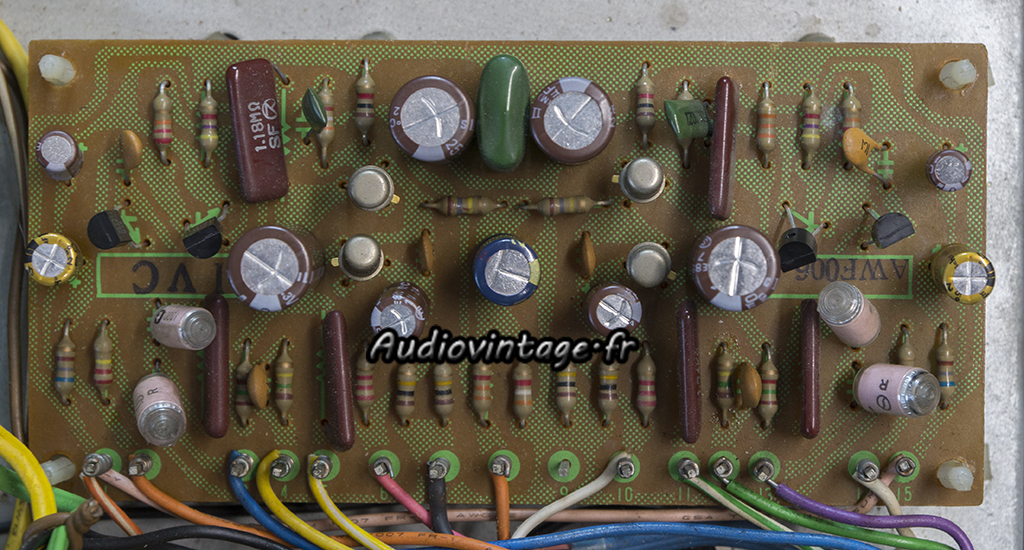

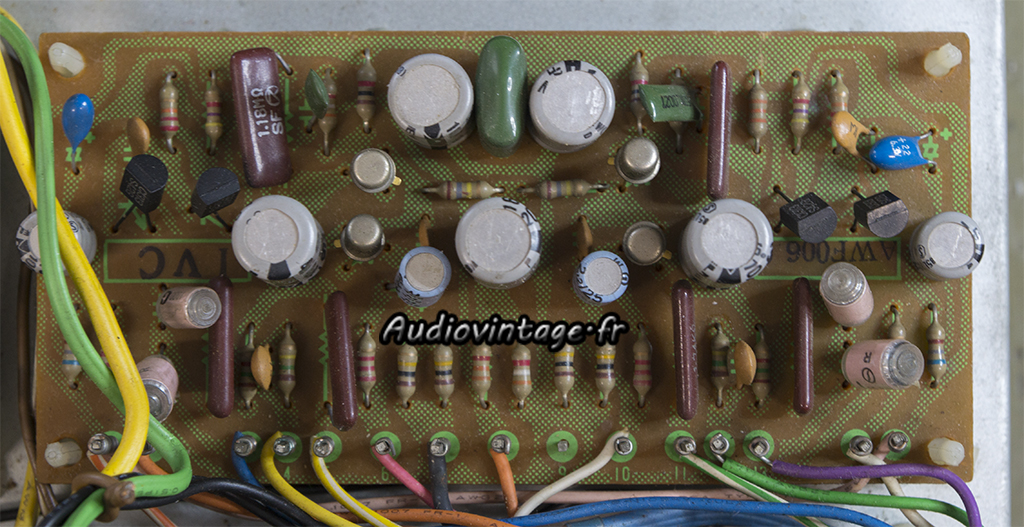

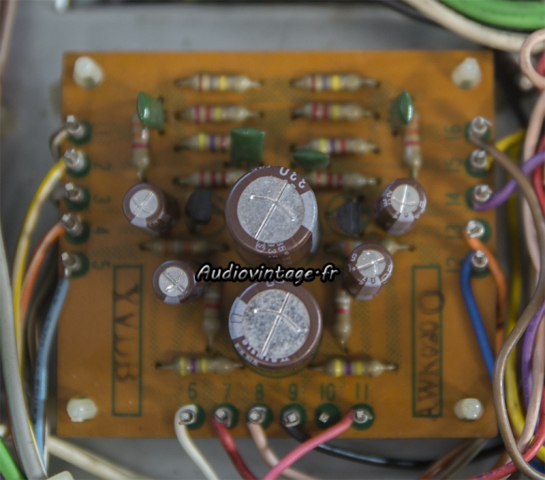

Le circuit « filtres ».

Condensateurs chimiques et transistors remplacés.

Le circuit de protection, HS.

Le voici réparé, révisé et upgradé.

L’étage phono.

Condensateurs chimiques remplacés tout comme certains transistors problématiques.

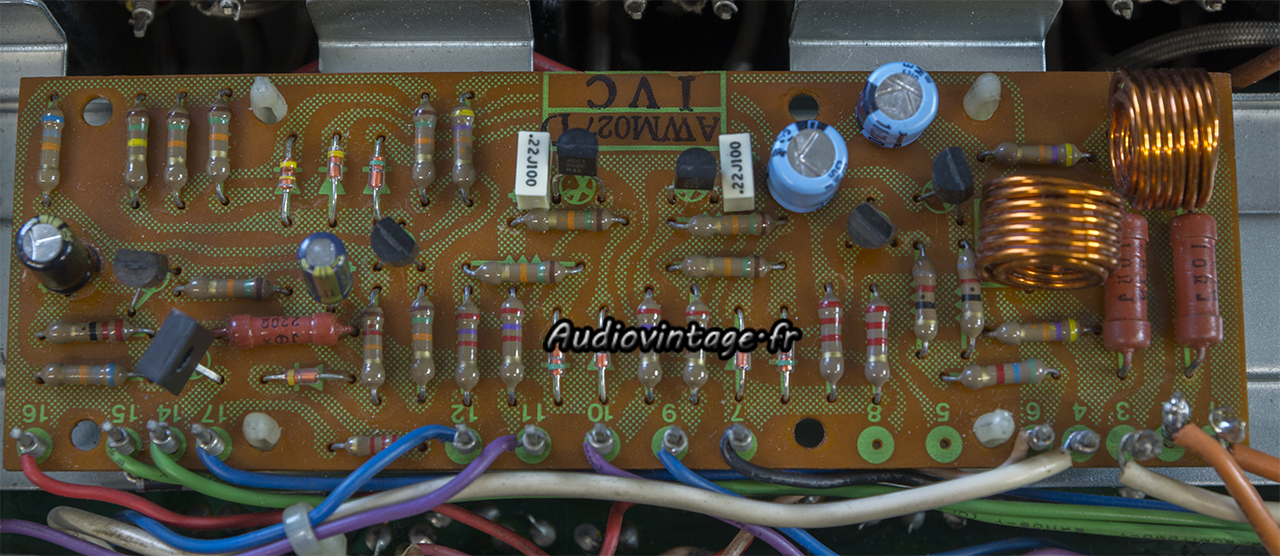

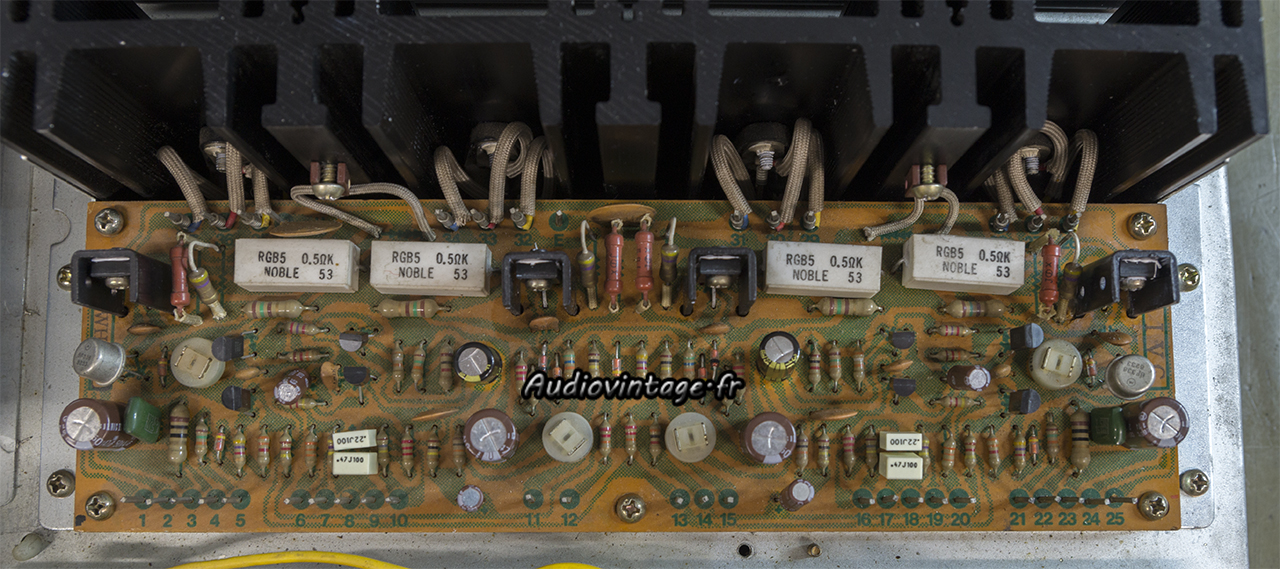

Le circuit d’amplification.

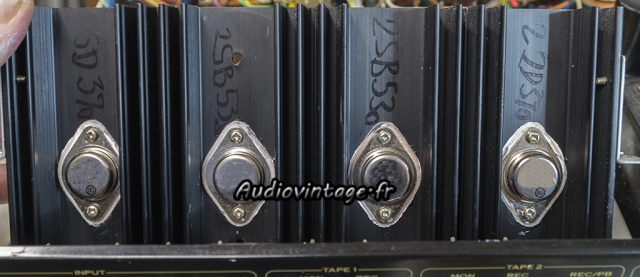

Les transistors de puissances, non, le panachage n’est pas correct.

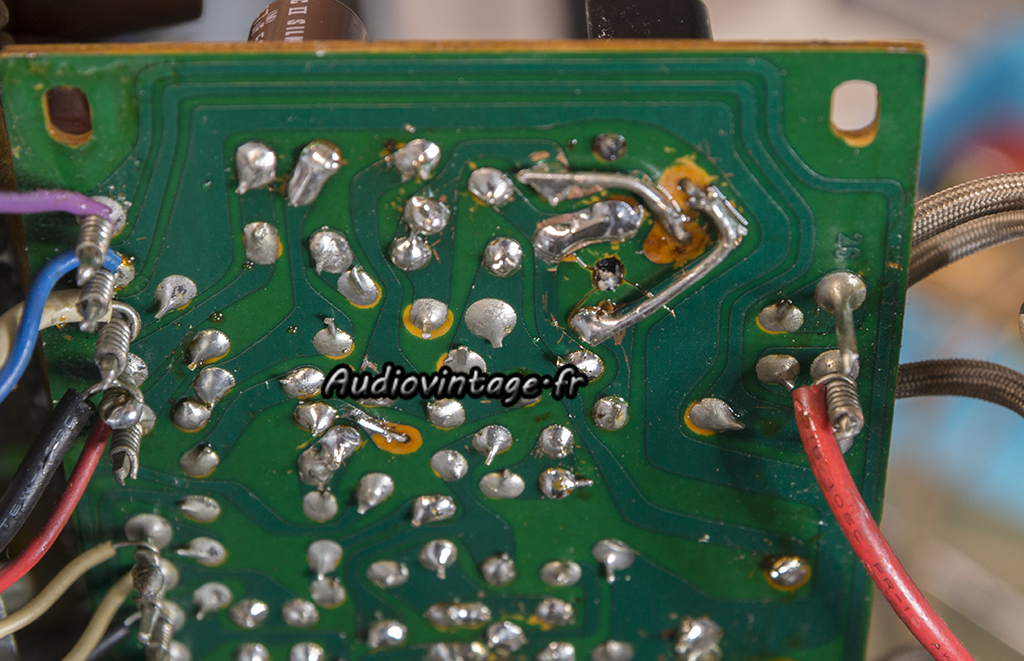

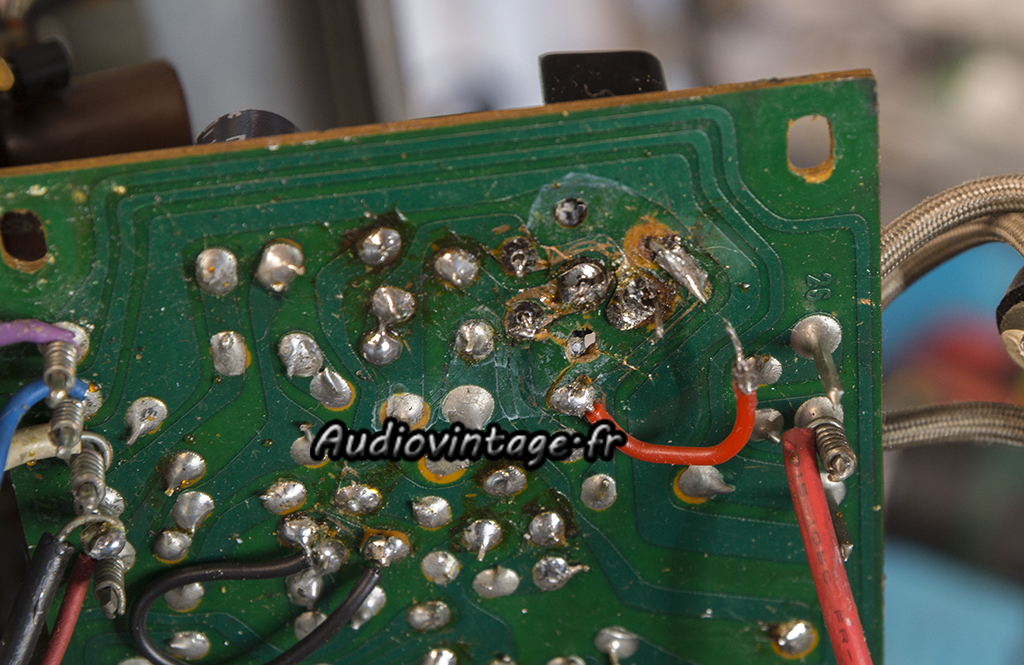

La vilaine surprise du côté soudure. J’ai dessoudé le fil rouge pour y voir plus clair. Le circuit imprimé est endommagé au niveau du trou ou vient se loger une des deux pattes du radiateur du transistor driver. Concernant les pistes en elles même, ce n‘est pas brillant…

En cours d’intervention. Nettoyage du circuit pour voir distinctement les dégâts. Les fils qui avaient été rajoutés sont supprimés, je préfère les trajets cours et suivant les pistes originales. Le transistor driver a déjà été remplacé, les trois autres suivront.

Circuit réparé et révisé. Condensateurs chimiques, transistors drivers (et certains autres transistors) sont remplacés. Vu l’intervention déplorable précédente, de très nombreux contrôles sont réalisés pour vérifier que tous les composants restant originaux sont en état.

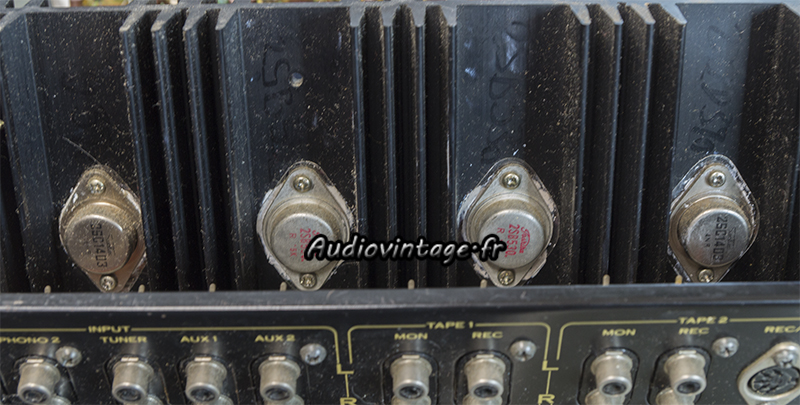

Les transistors de puissances sont remplacés.

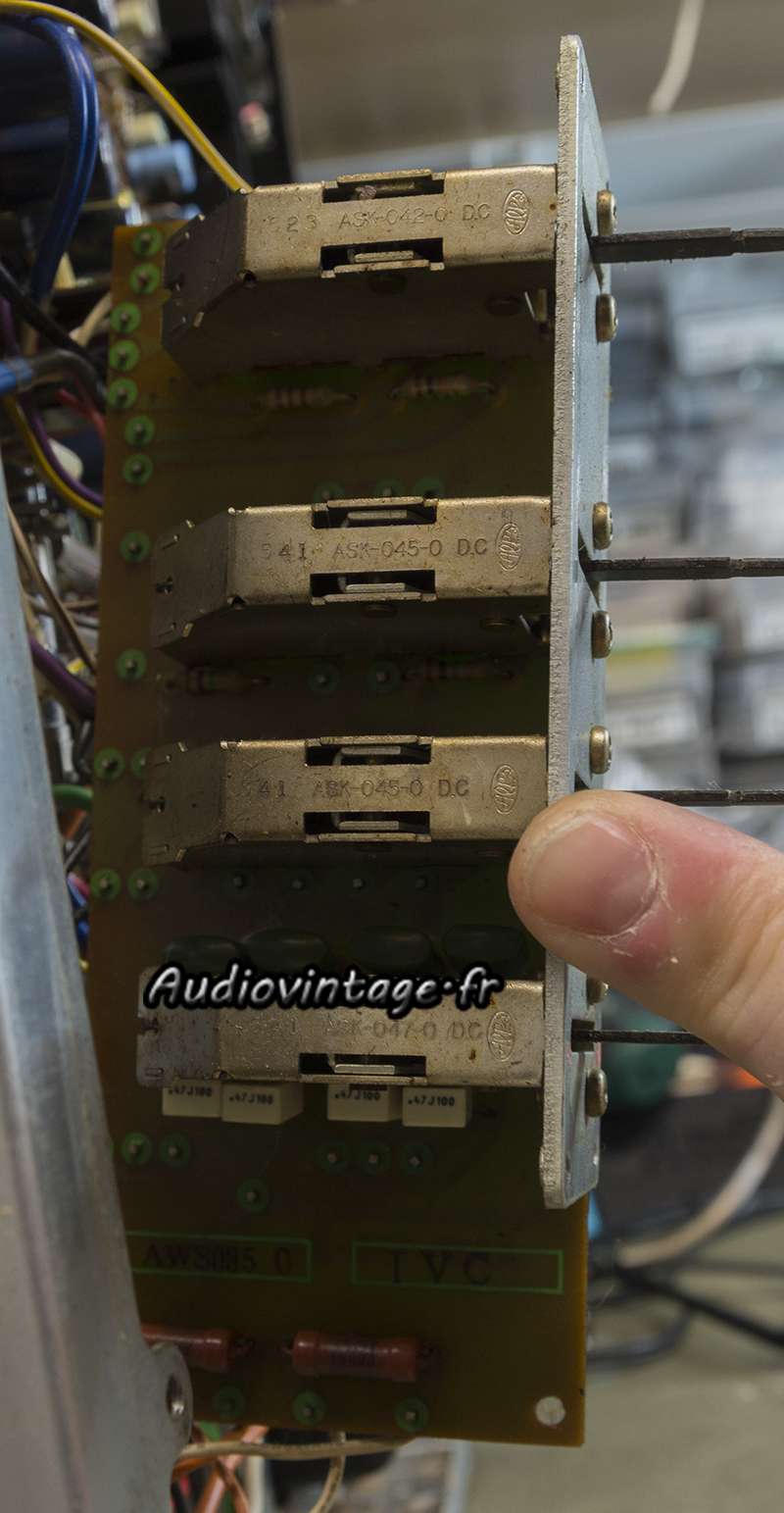

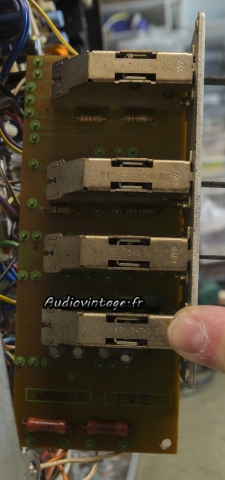

Le circuit des switchs.

Les condensateurs chimiques Sanyo de très faibles valeurs (une vraie plaie !) sont remplacés par de très bons polyesters métallisés.

Le circuit de tonalité.

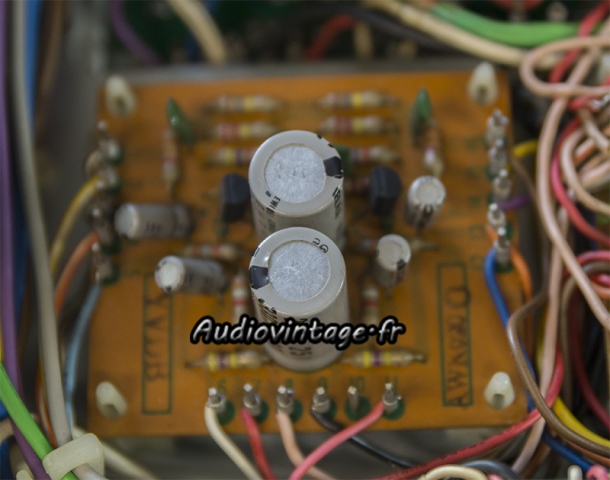

Condensateurs chimiques et transistors remplacés.

Les deux condensateurs de filtrage d’alimentation sont remplacés par des neufs de qualité bien supérieure à ce qui avait été monté précédemment.
Le relais de protection HP a vu ses contacts désoxydés, et après un sérieux nettoyage, les derniers contrôles sont effectués.

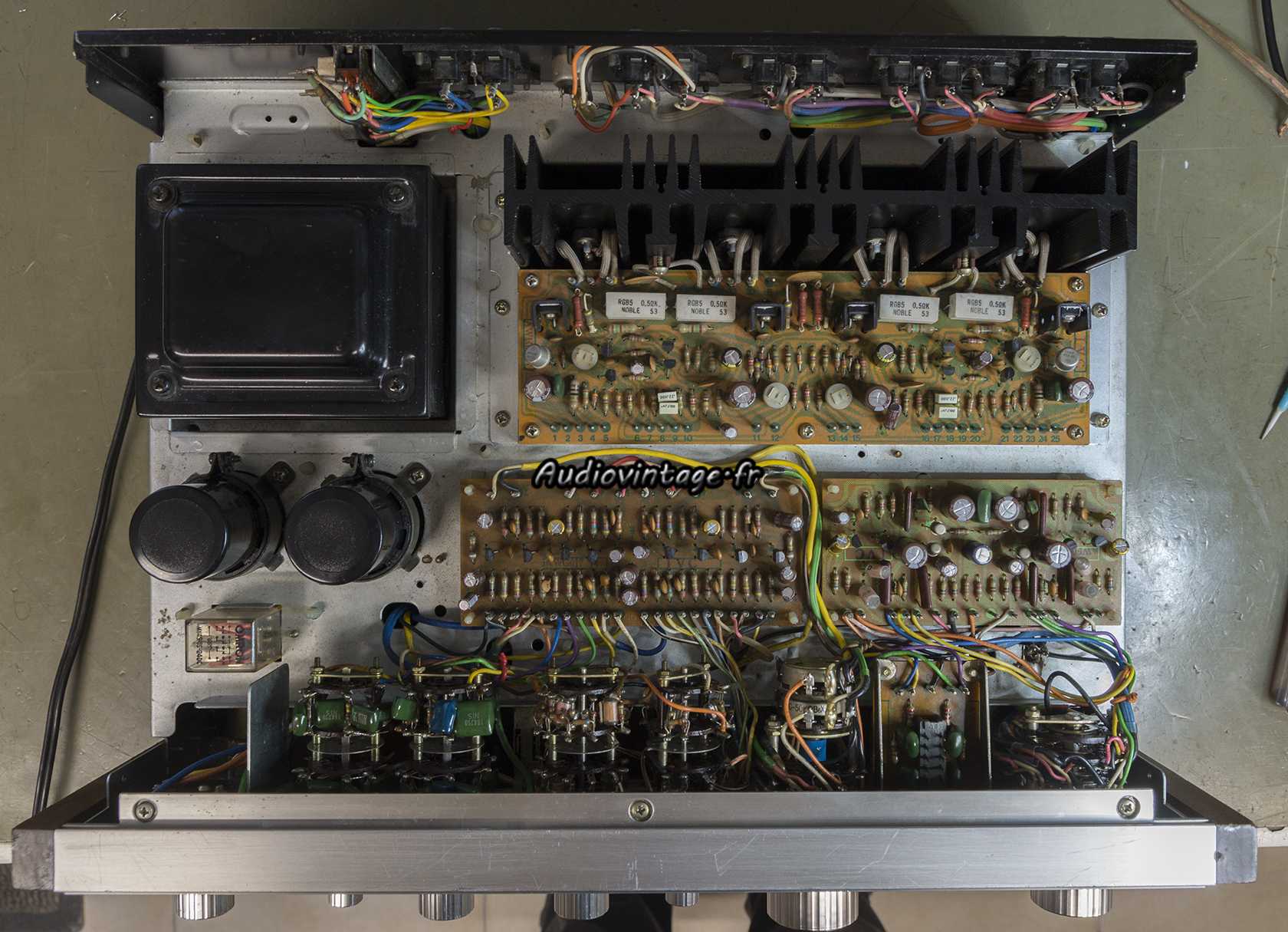

Enfin, les offsets et courants de repos sont ajustés. Terminé.

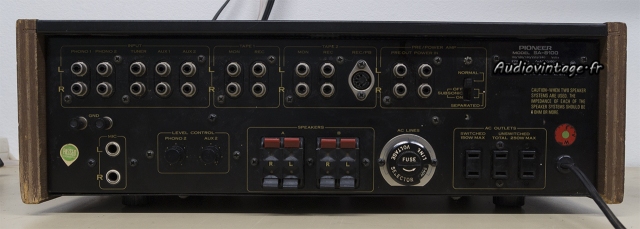

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

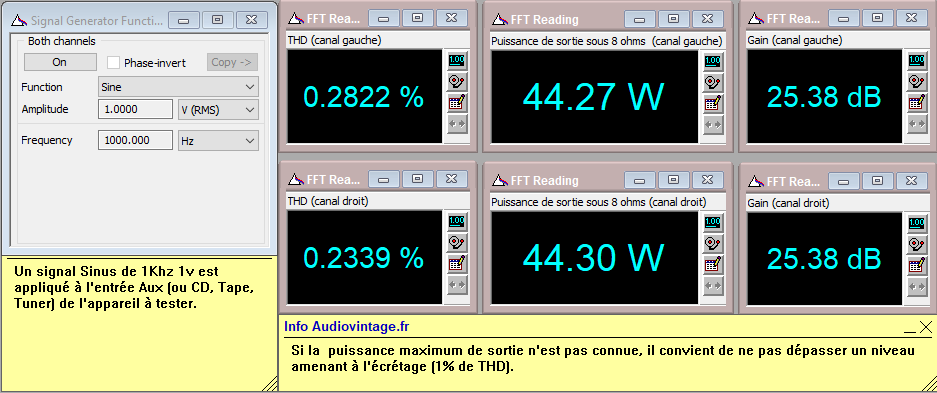

Distorsion à 2x44w sous 8 ohms, entrée aux, tone defeat.

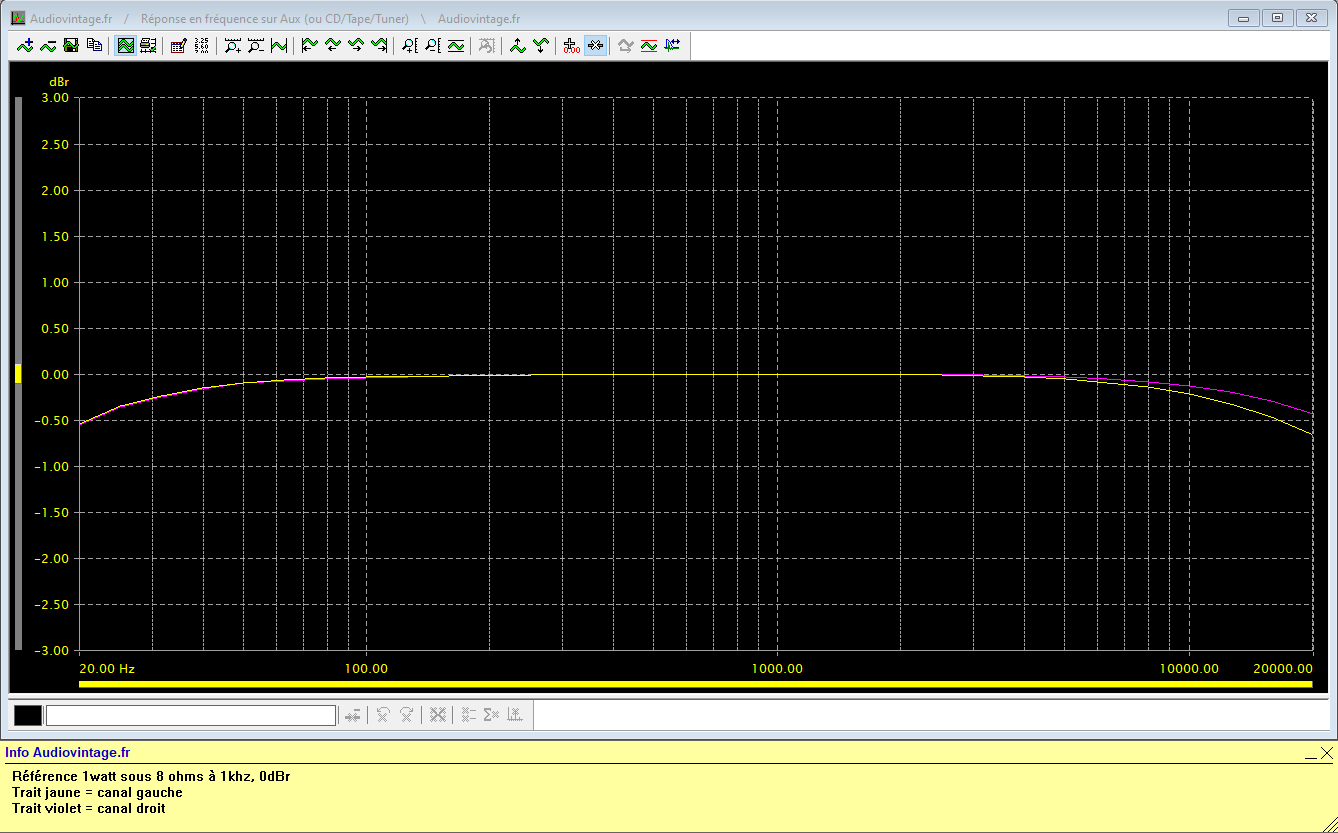

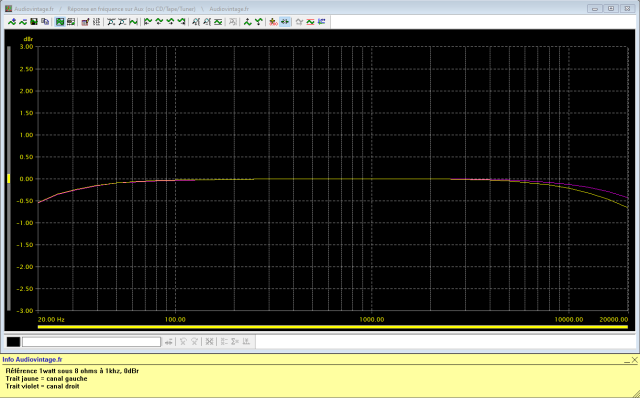

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

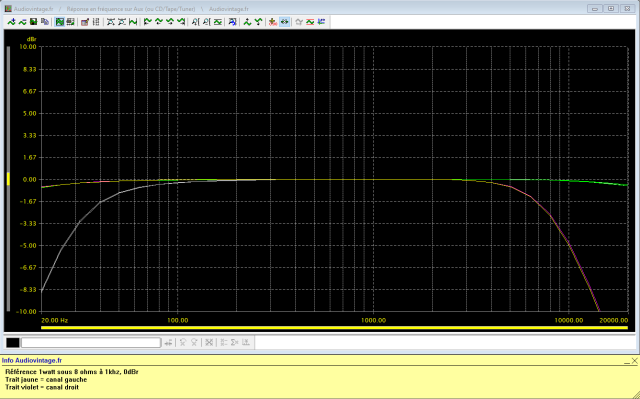

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

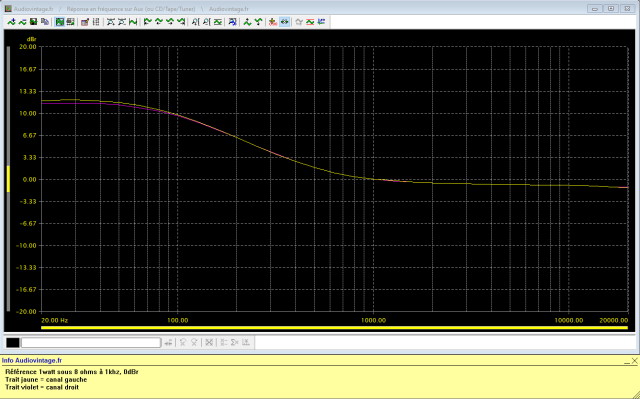

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

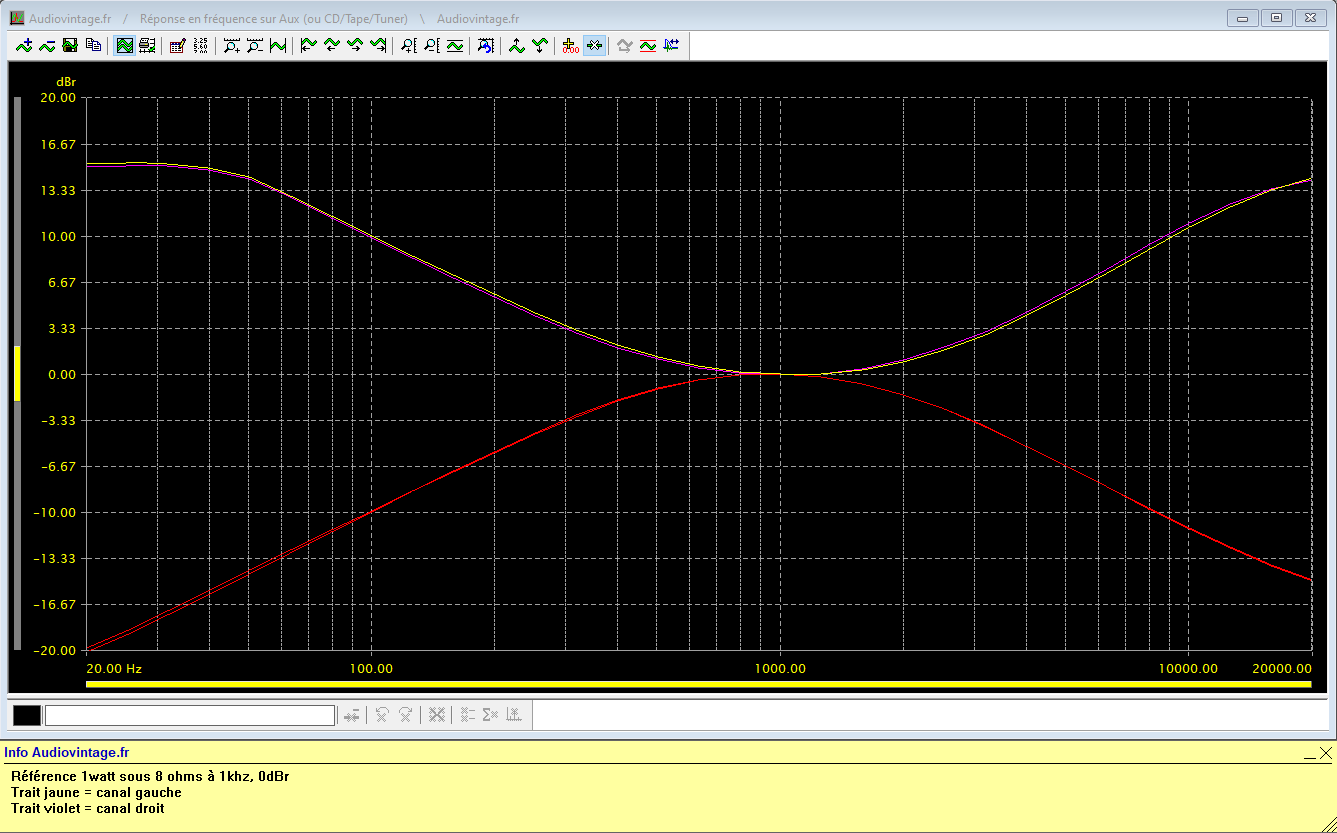

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

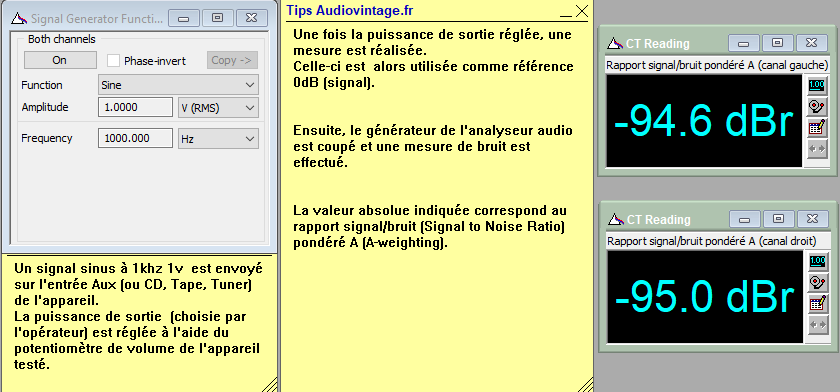

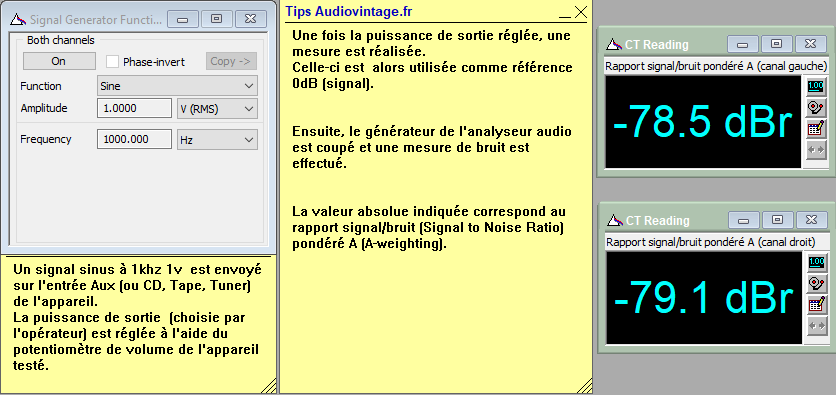

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x44w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

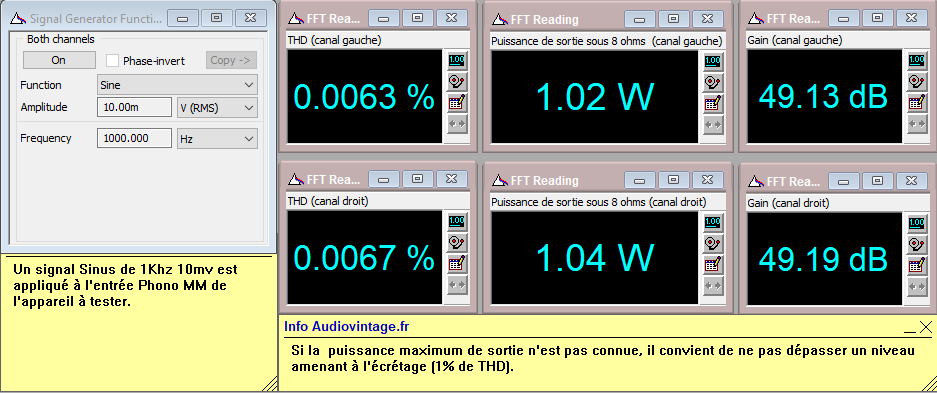

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

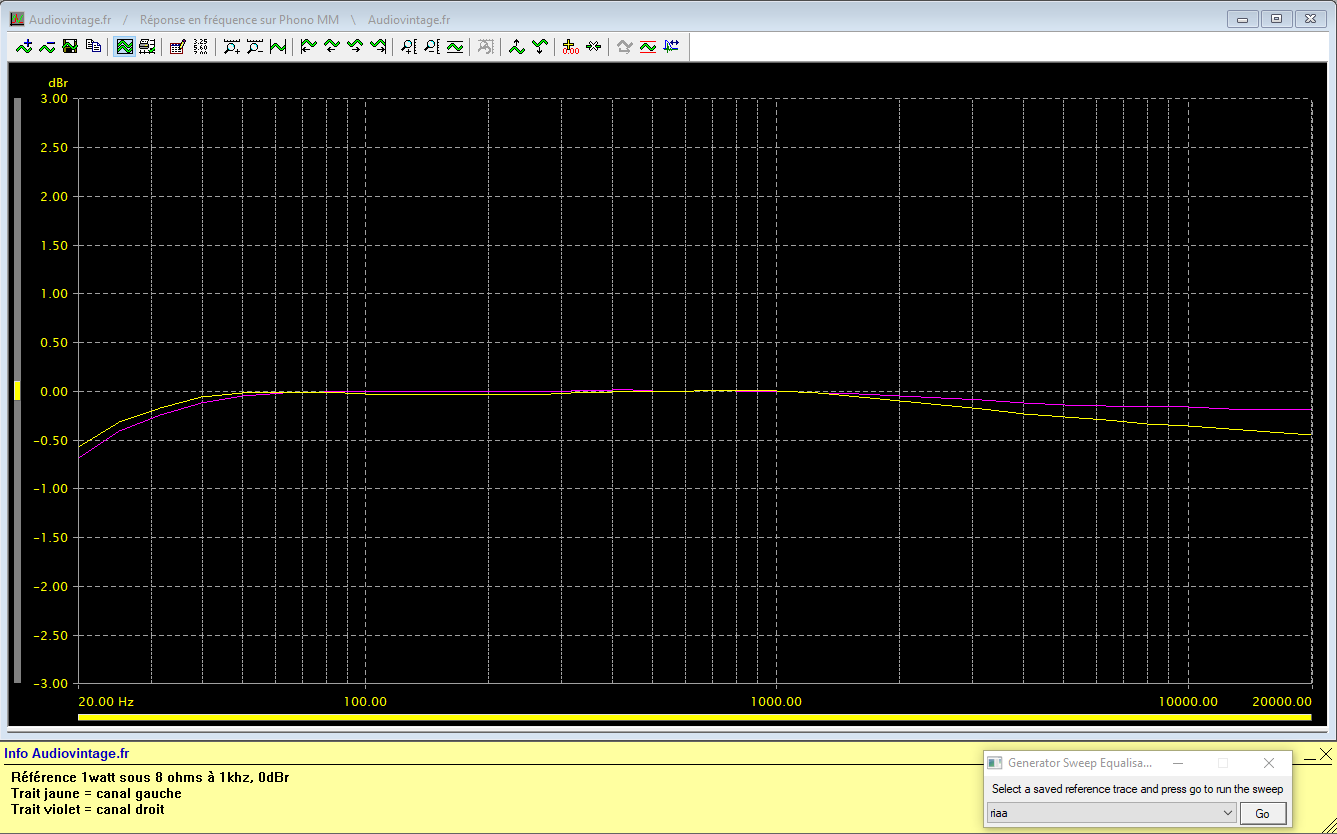

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

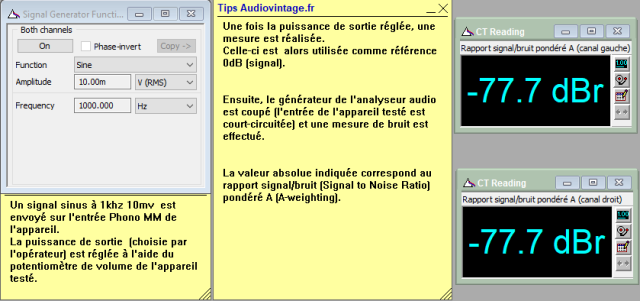

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x44w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

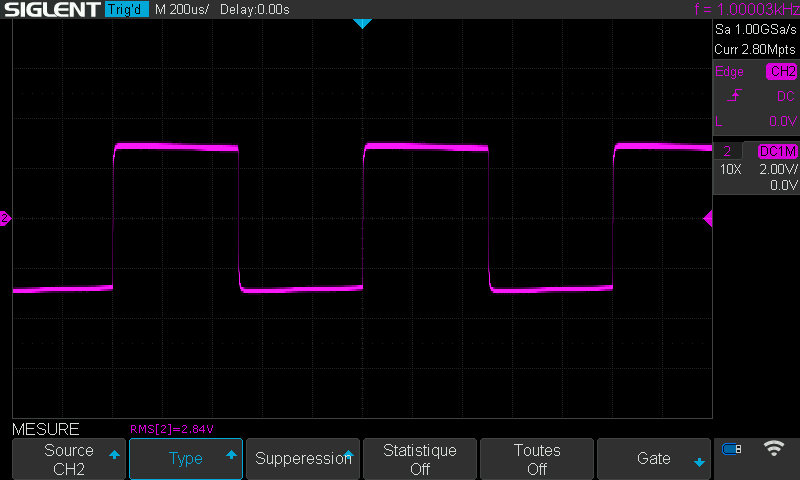

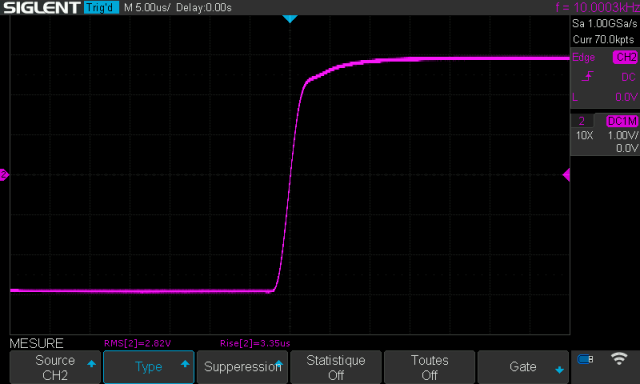

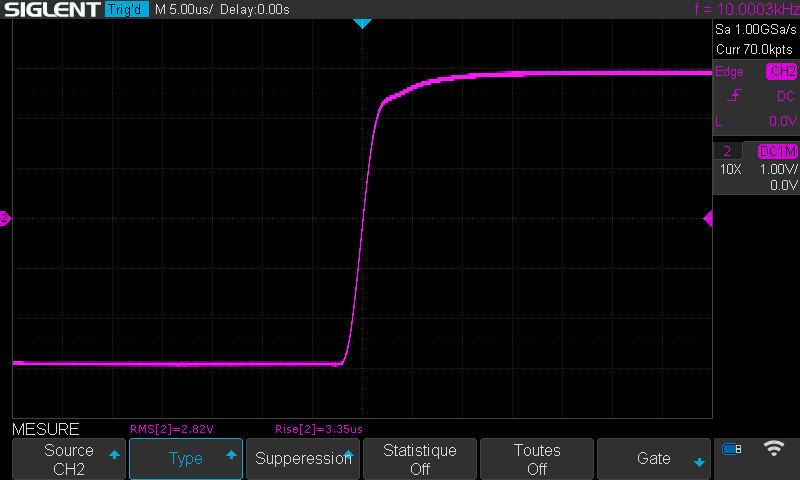

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
