Marantz 3200

Marantz 3200 : complet et stylé .)
Accompagnant le bloc de puissance Marantz 140, le préamplificateur 3200 est à l’atelier pour une remise en route et une bonne révision.

Marantz 3200 : à son arrivée.
Marantz 3200 : à son arrivée.
Il est fonctionnel, pas mal de mauvais contacts dans les commandes. Les traces autour des vis sur la façade laissent penser qu’il a été démonté mais je n’ai pas vu d’intervention à l’intérieur.

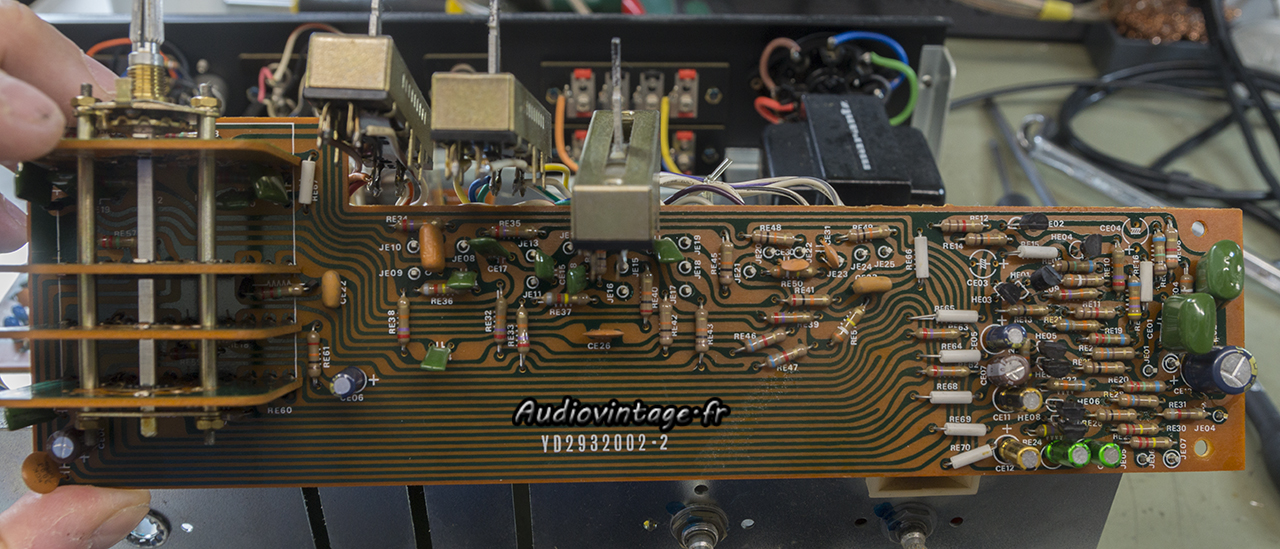

Marantz 3200 : circuit de tonalité/filtres à revoir.
Ce grand circuit support l’étage de tonalité et les filtres.

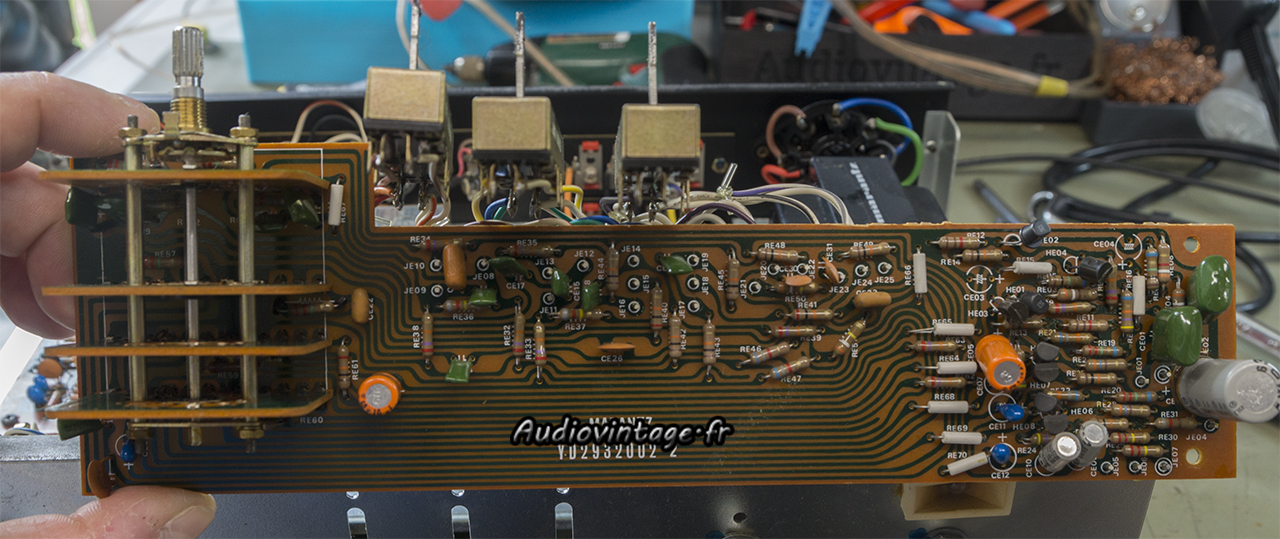

Marantz 3200 : circuit de tonalité/filtres révisé.
Condensateurs chimiques et certains transistors sont remplacés.

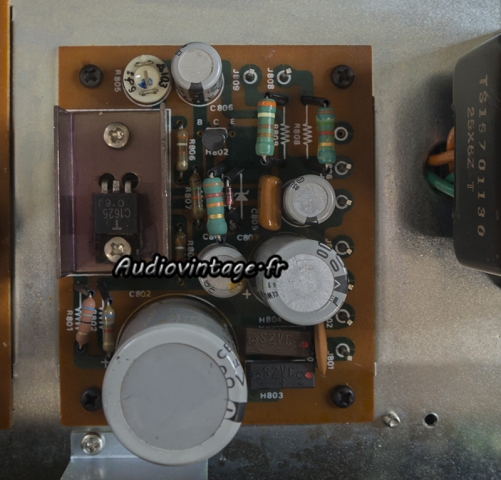

Marantz 3200 : circuit d'alimentation à réviser.
Le circuit d’alimentation.

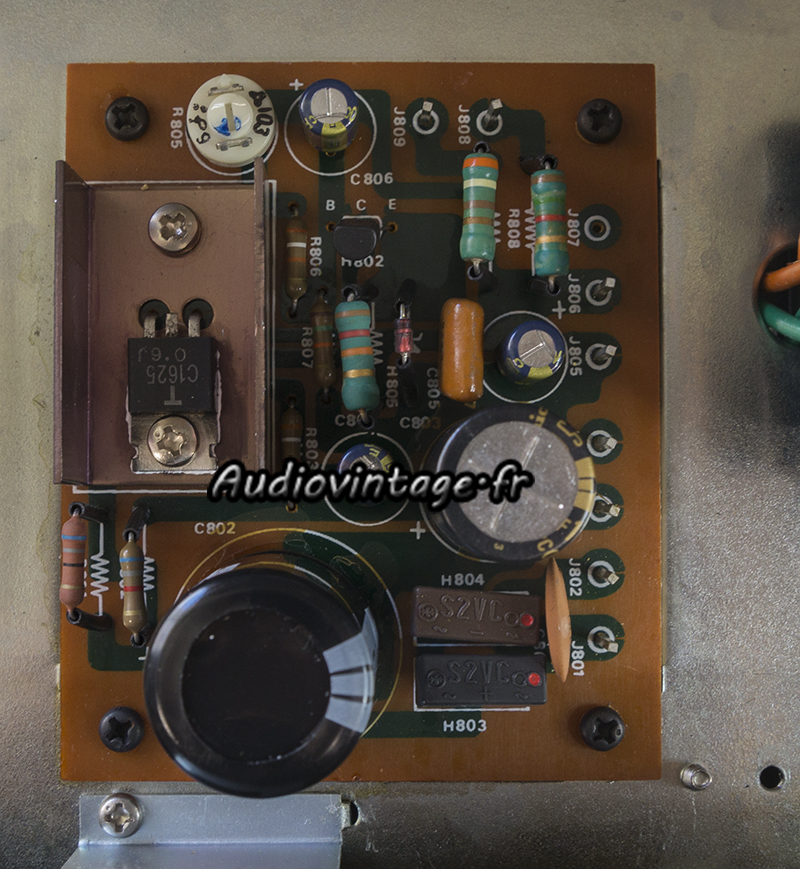

Marantz 3200 : circuit alimentation révisé.
Condensateurs chimiques neufs.

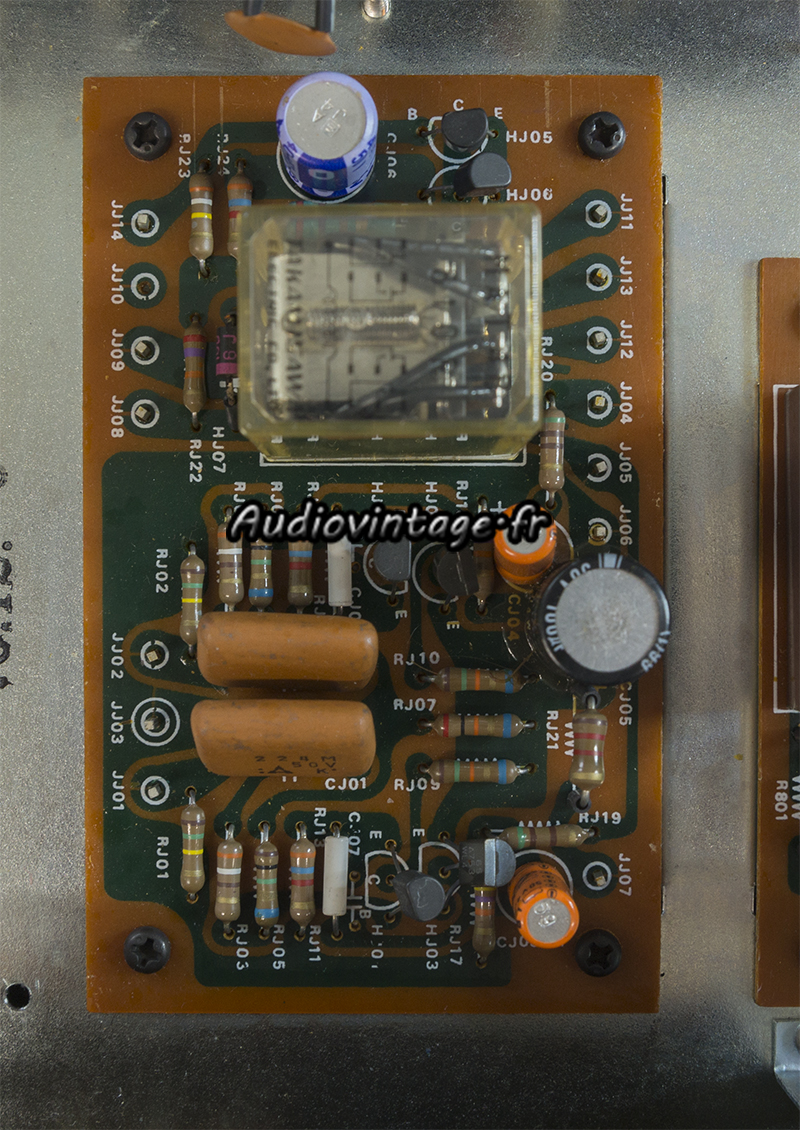

Marantz 3200 : circuit de protection à revoir.
Le circuit de muting/protection.

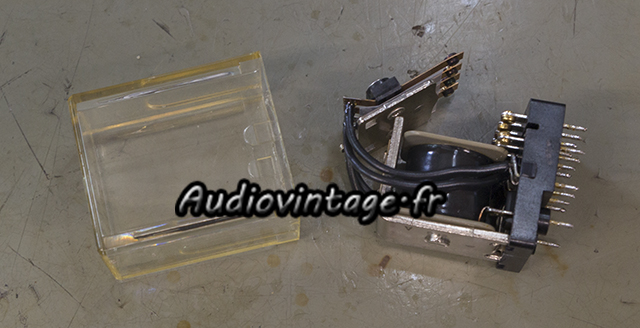

Marantz 3200 : relais à nettoyer.
Le relais est démonté et ses contacts vont être désoxydés.

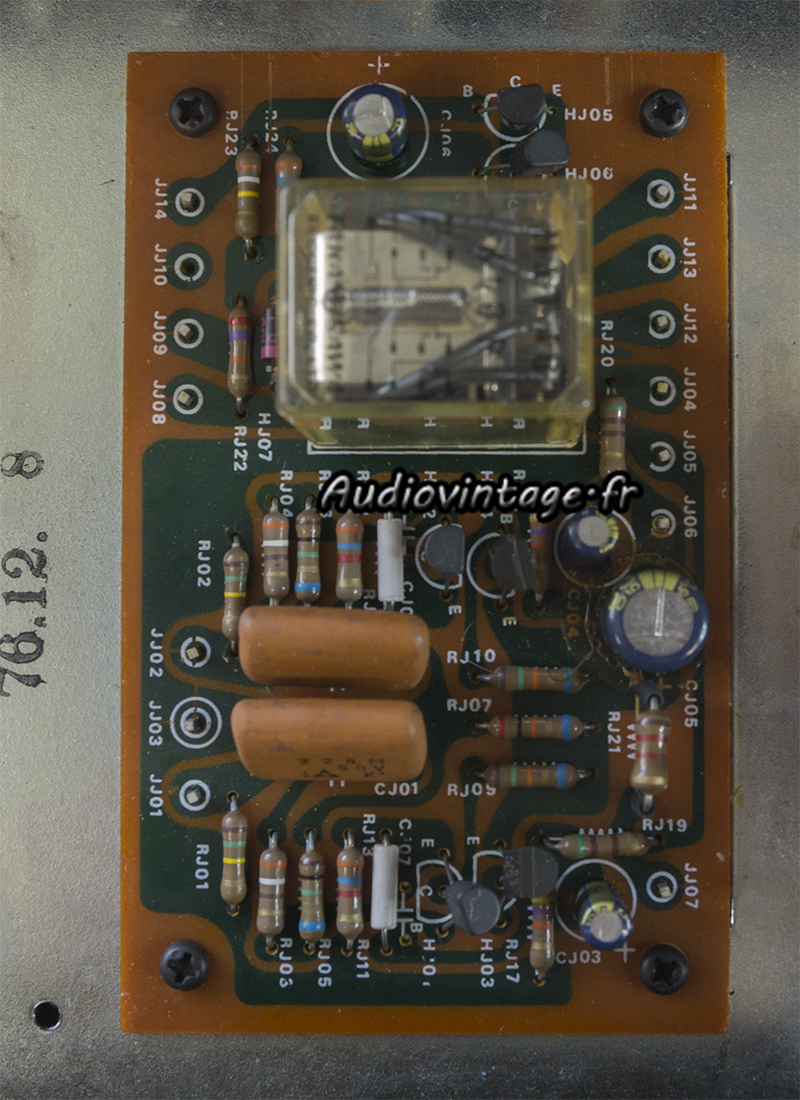

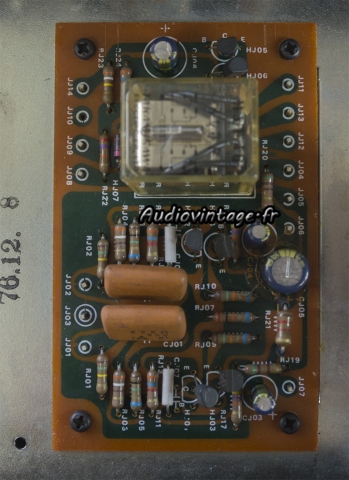

Marantz 3200 : circuit de protection révisé.
Condensateurs chimiques neufs, relais remis en place.

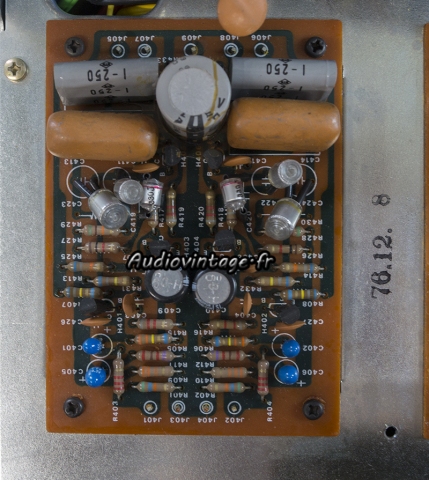

Marantz 3200 : circuit phono à revoir.
L’étage phono.

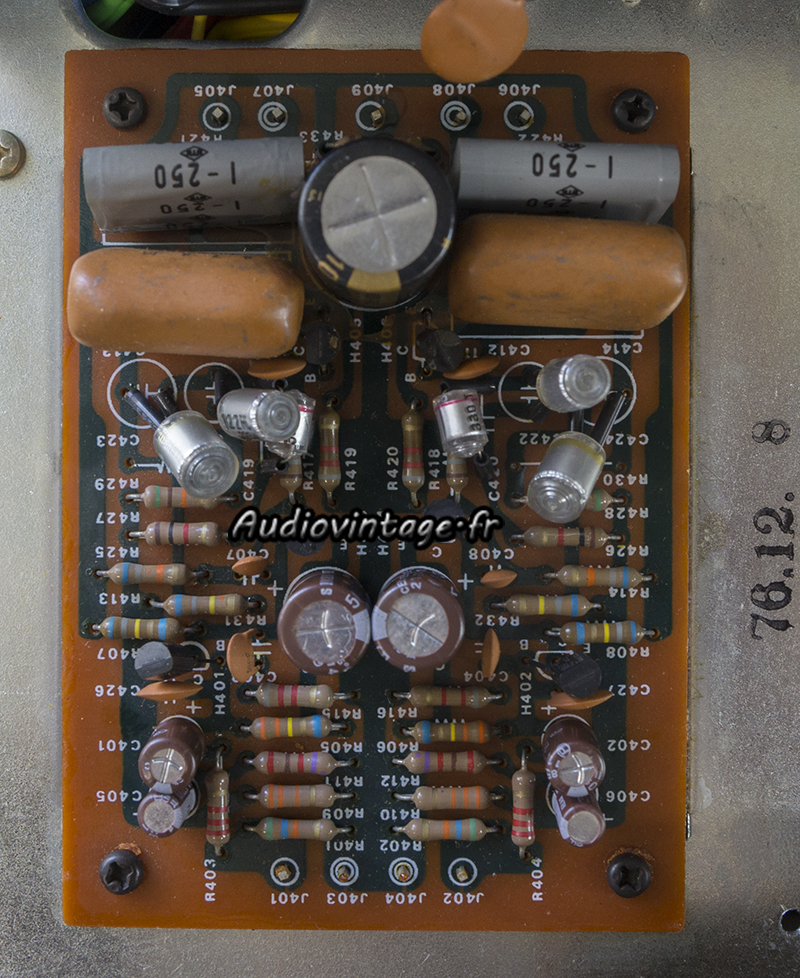

Marantz 3200 : étage phono révisé.
Condensateurs chimiques remplacés.

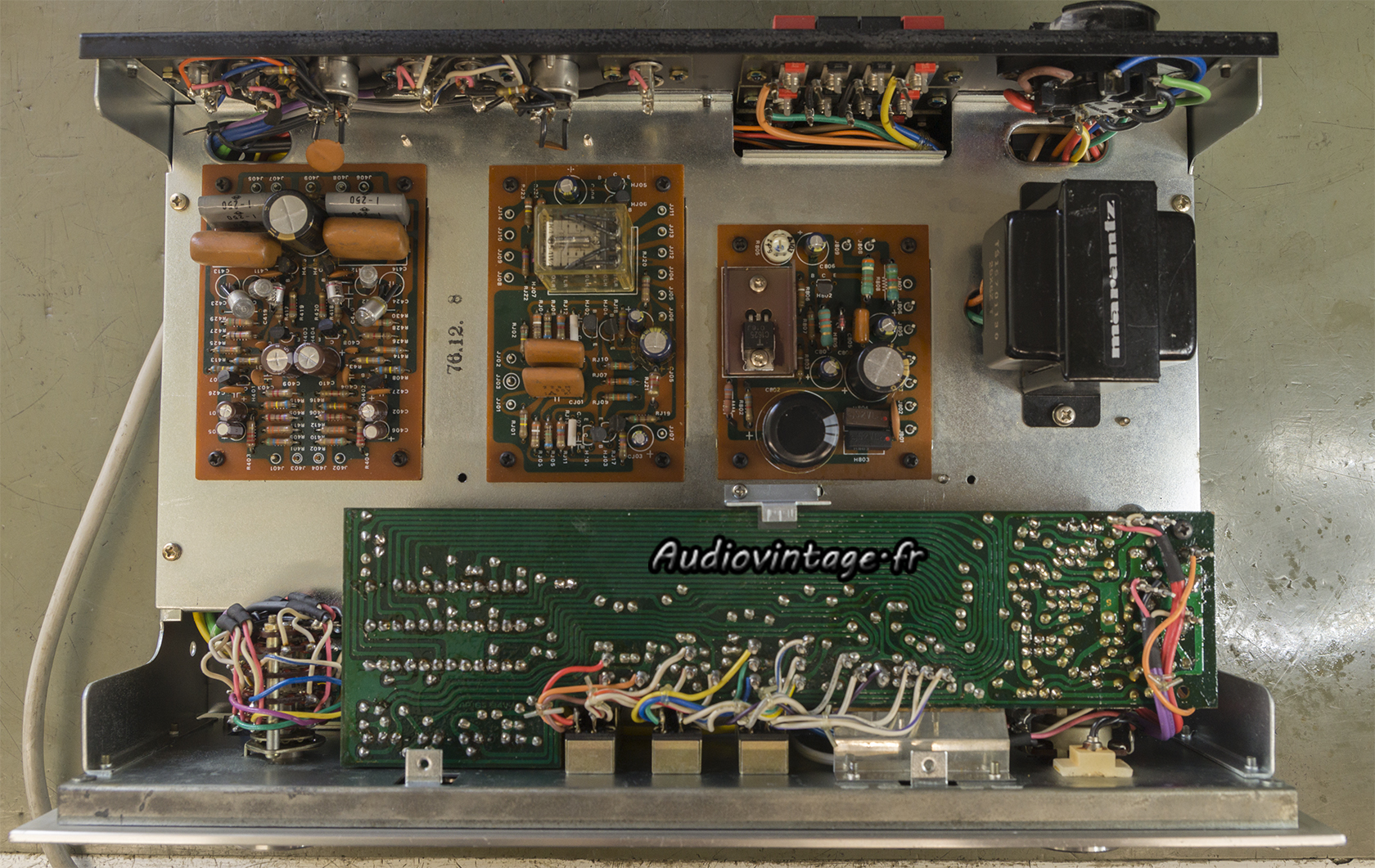

Marantz 3200 : terminé.
Les commandes ont été nettoyées, la tension d’alim ajustée. Terminé.

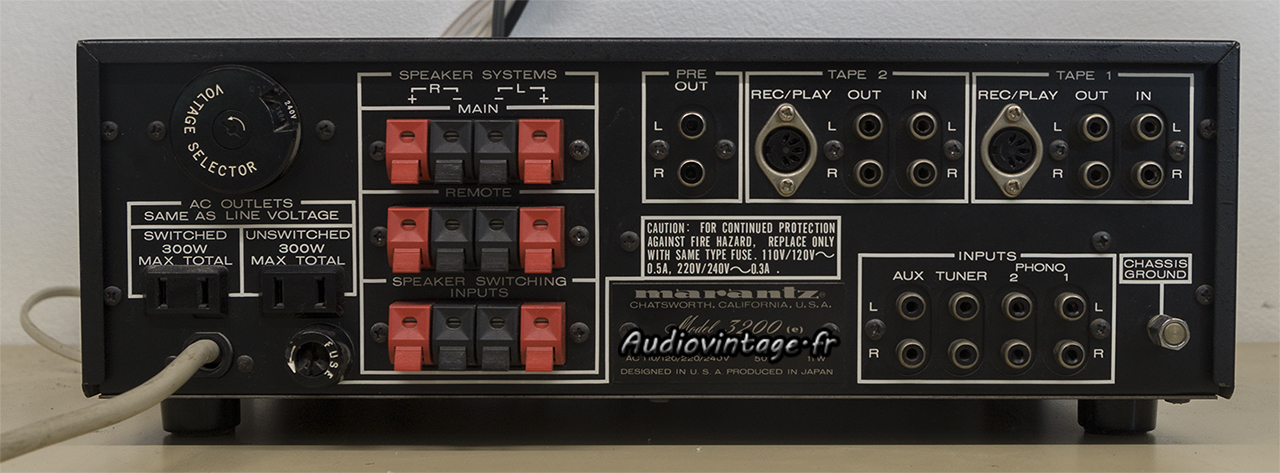

Marantz 3200 : connectique.
Connectique. Comme de nombreux préamplificateurs de l’époque, au lieu de connecter les enceintes à l’amplificateur on peut les connecter au préampli lui même connecté aux sortie HP de l’ampli. Ainsi, on peut contrôler deux paires d’enceintes et surtout, utiliser la sortie casque en façade du préampli.

Les mesures sur entrée Aux :

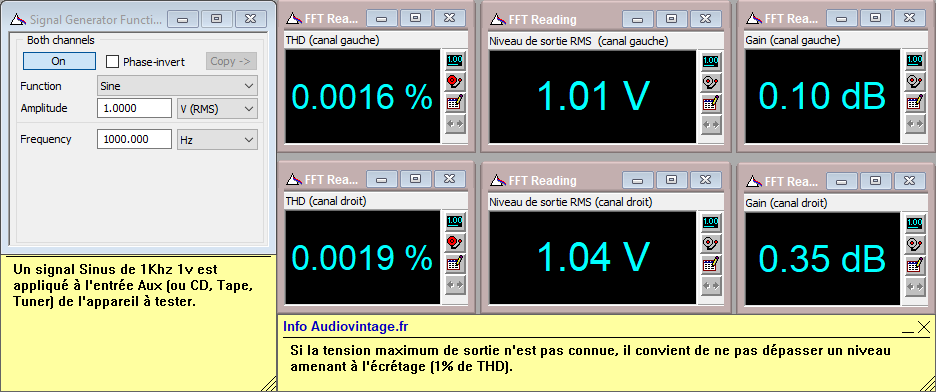

Marantz 3200 : distorsion-a-1v-en-sortie-entree-aux-tone-defeat
Distorsion à 1v en sortie, entrée aux, tone defeat.

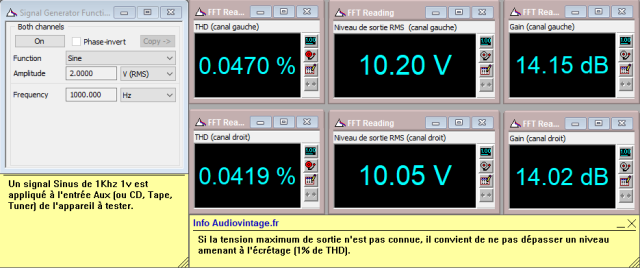

Marantz 3200 : distorsion-a-10v-en-sortie-entree-aux-tone-defeat
Distorsion à 10v en sortie, entrée aux, tone defeat.

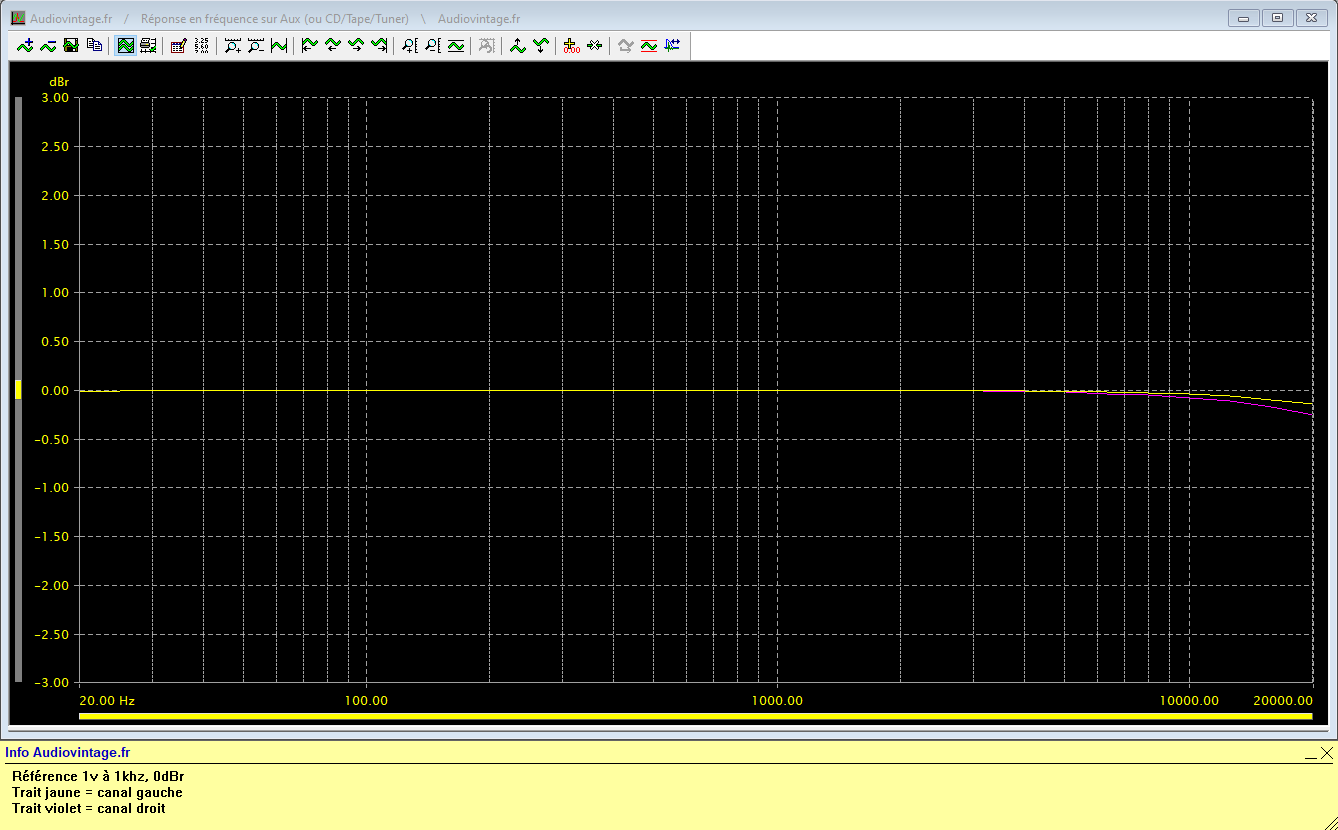

Marantz 3200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

Marantz 3200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, loudness activé.

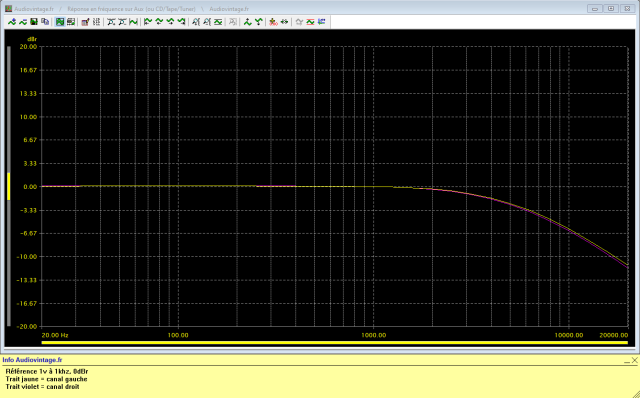

Marantz 3200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-filtre-active
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtre activé.

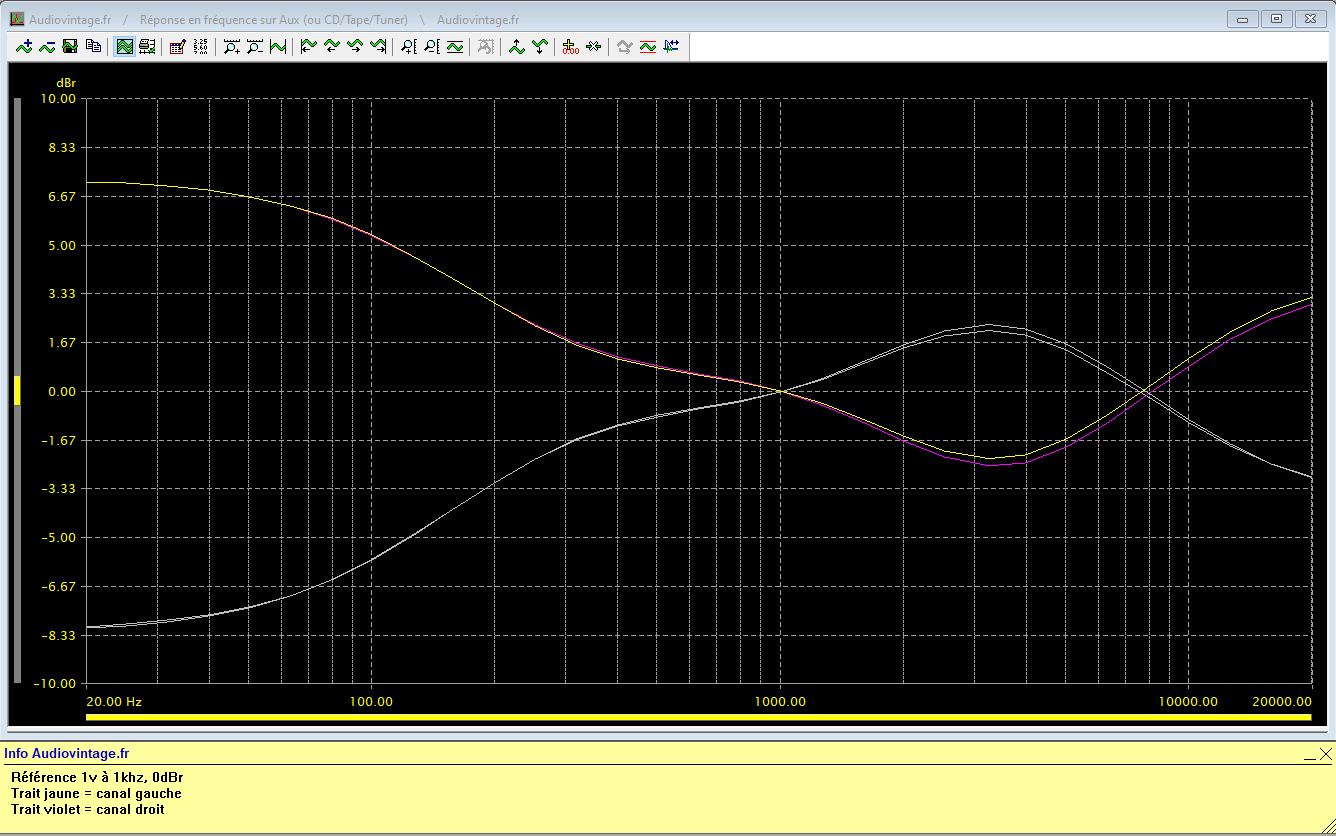

Marantz 3200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

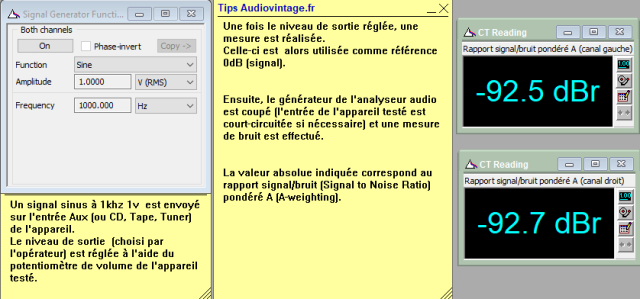

Marantz 3200 : rapport-signal-bruit-a-1v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

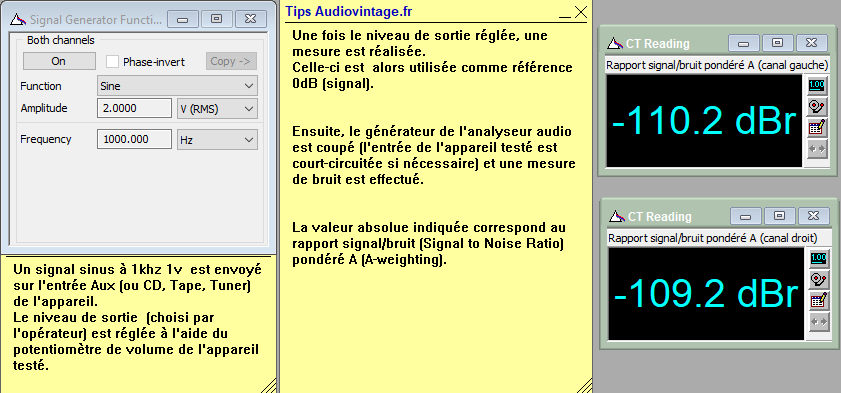

Marantz 3200 : rapport-signal-bruit-a-10v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 10v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

Marantz 3200 : distorsion-a-1v-en-sortie-entree-phono-tone-defeat
Distorsion à 1v en sortie, entrée phono, tone defeat.

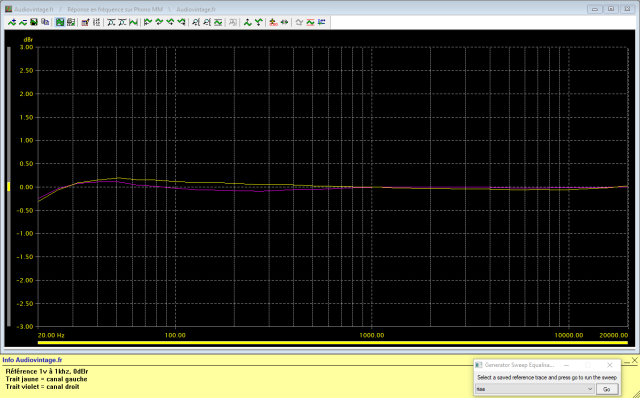

Marantz 3200 : reponse-en-frequence-a-1v-en-sortie-entree-phono-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

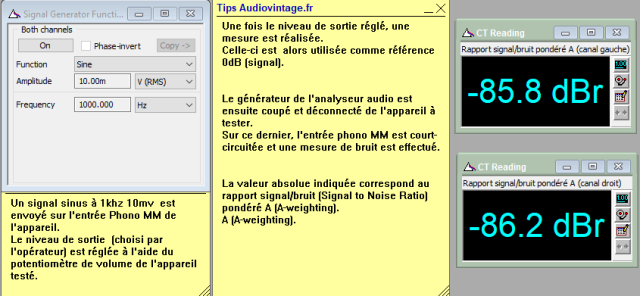

Marantz 3200 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Marantz 3200 : rapport-signal-bruit-a-10v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 10v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

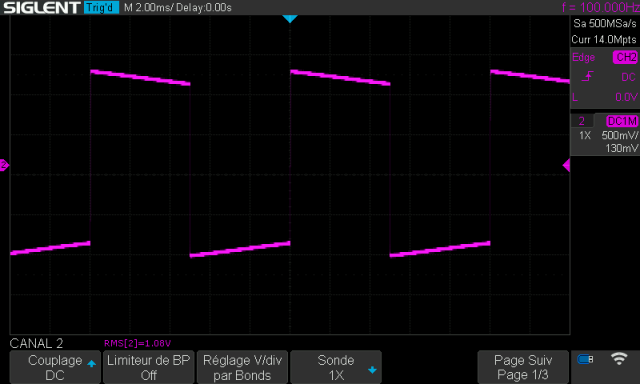

Marantz 3200 : signal-carre-a-100hz

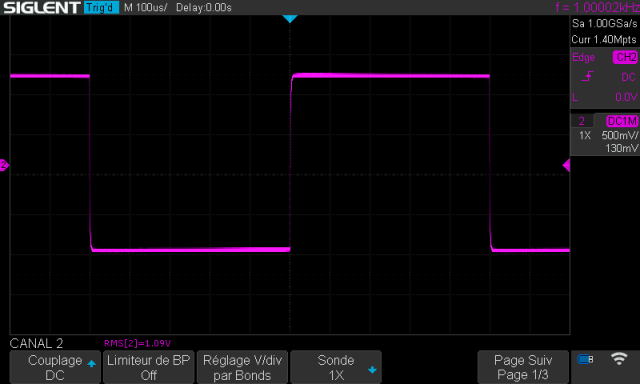

Marantz 3200 : signal-carre-a-1khz

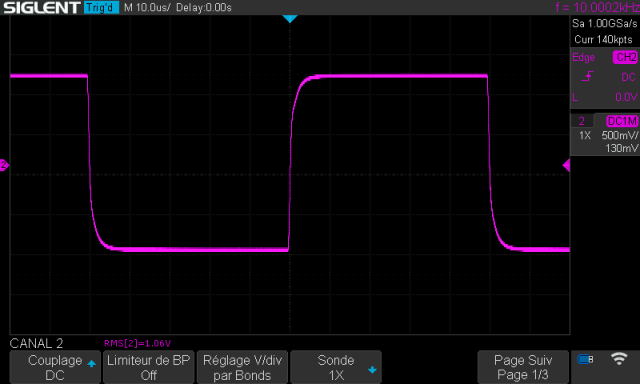

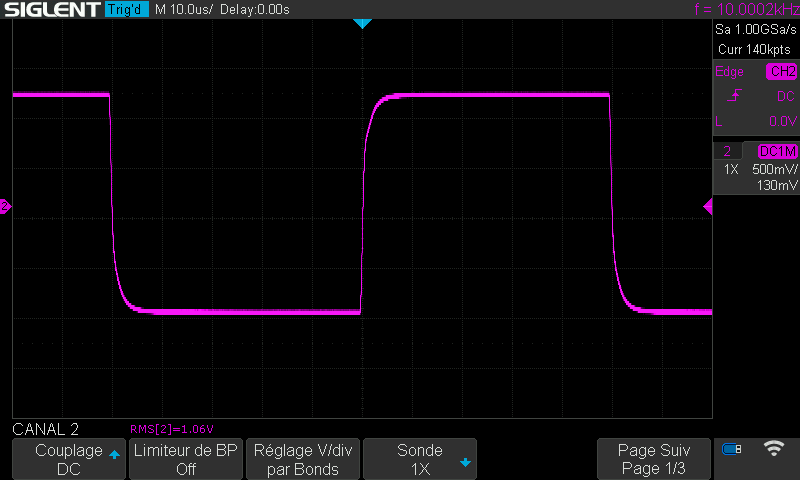

Marantz 3200 : signal-carre-a-10khz

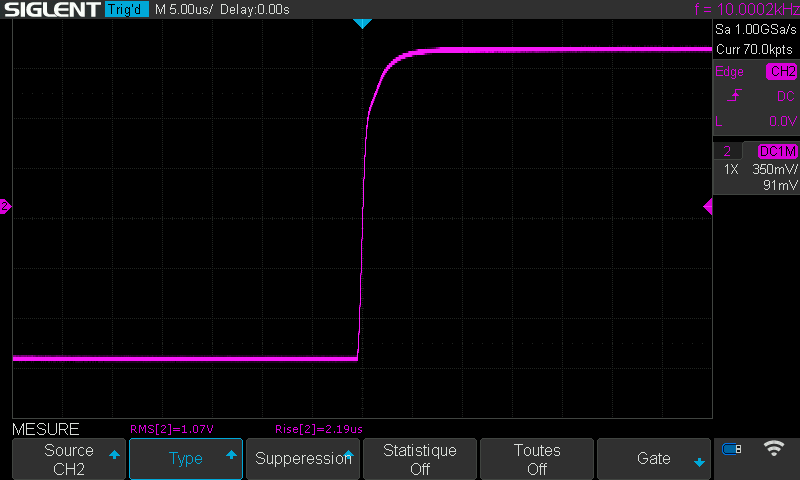

Marantz 3200 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.
