Marantz 2230

Marantz 2230 : incontournable !
Le Marantz 2230 est un receiver incontournable de la première moitié des années 70. Il s’est très bien vendu et on en trouve encore beaucoup aujourd’hui, et souvent sans grosse panne, car c’est un modèle très fiable.

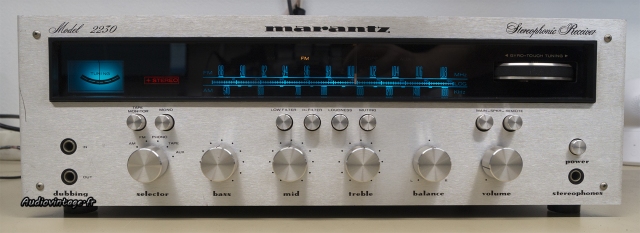

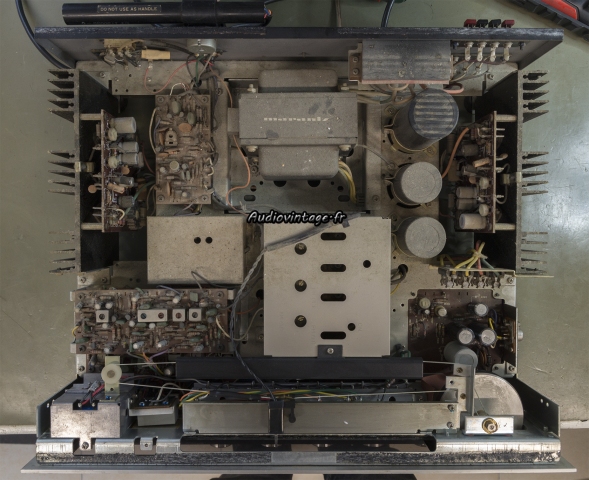

Marantz 2230 : à son arrivée.
Marantz 2230 : à son arrivée.

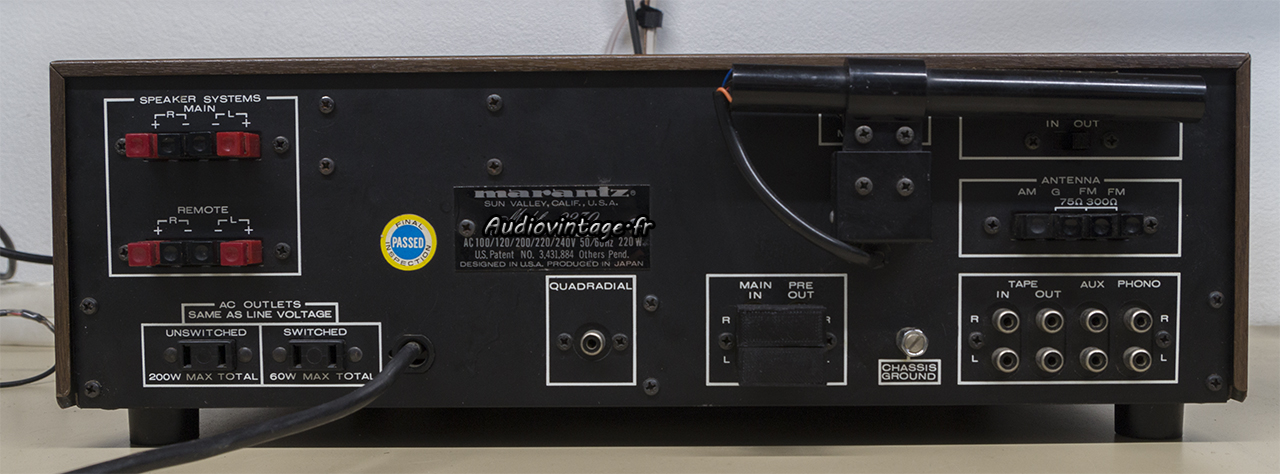

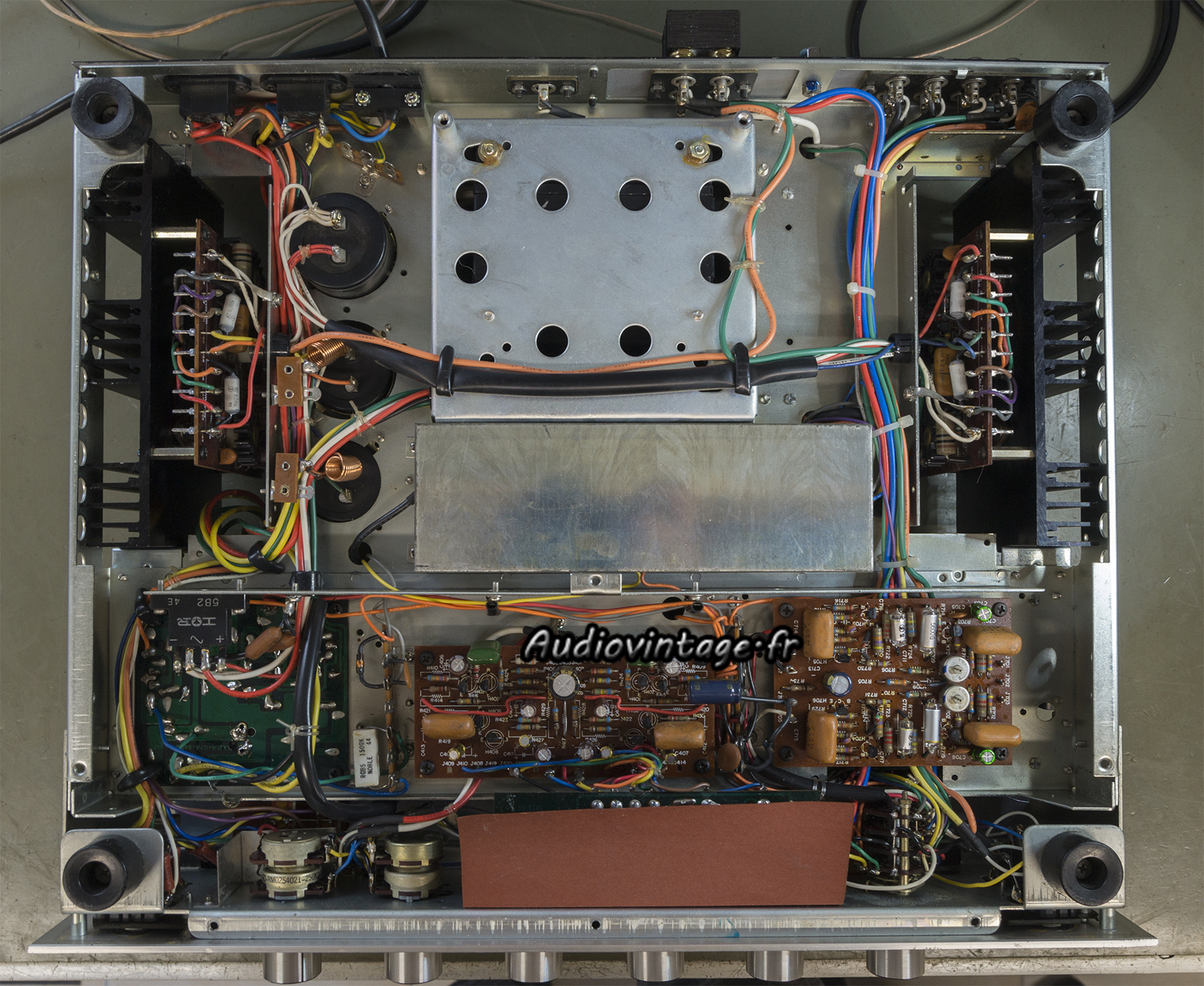

Son propriétaire l’avait remisé il y a quelques années. Commandes qui « crachouillent », éclairage déficient, tuner FM plus vraiment dans le coup… Bref, une bonne révision s’impose.

Marantz 2230 : fabrication des ponts ampli/préampli

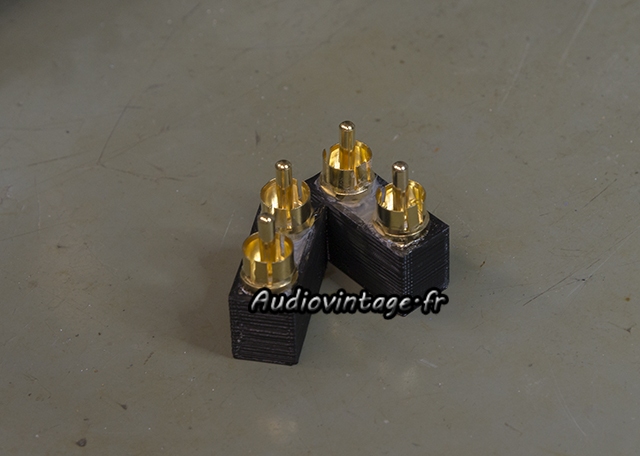

Je note l’absence des ponts ampli/préampli à l’arrière, le propriétaire n’ayant aucune idée de ce qu’ils ont pu devenir, j’en fabrique donc deux sur mesure.

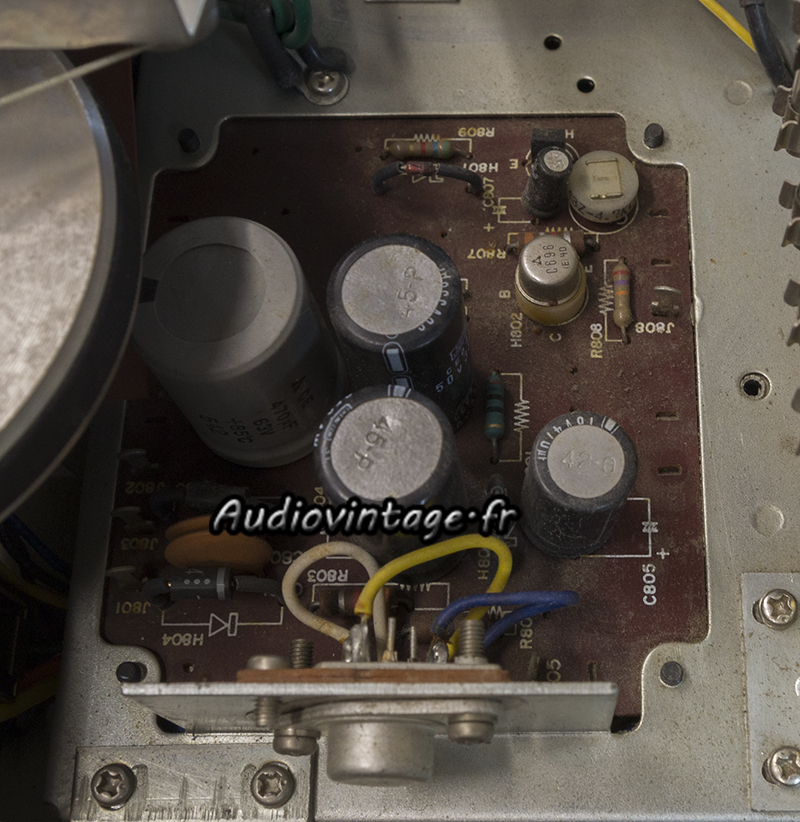

Marantz 2230 : alimentation à revoir.
Le circuit d’alimentation.

Marantz 2230 : alimentation revue.

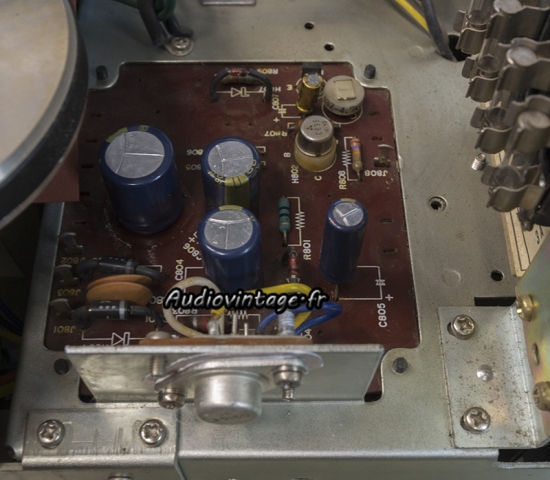

Condensateurs chimiques neufs. Graisse sous le transistor to-66. La résistance ajustable permet de régler la tension régulée à 35.6v.

Marantz 2230 : circuit driver à réviser.

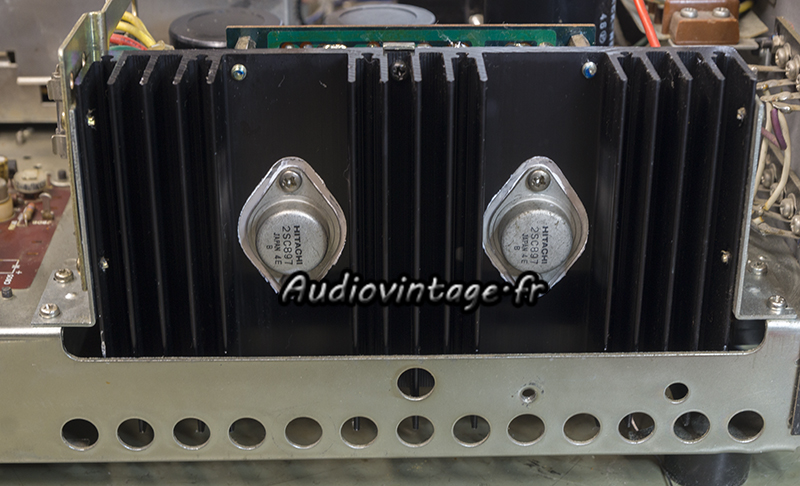

Retrait des transistors de puissance et du radiateur pour accéder à l’un des deux circuits d’amplification.

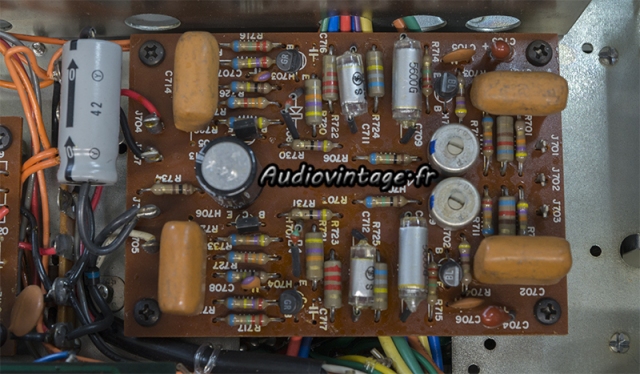

Marantz 2230 : circuit driver révisé.
Condensateurs chimiques neufs.

Marantz 2230 : graisse fraîche, micas neufs.
Les transistors de puissance sont testés puis remontés sur des micas neufs et de la graisse fraîche. Le second canal reçoit des soins identiques.

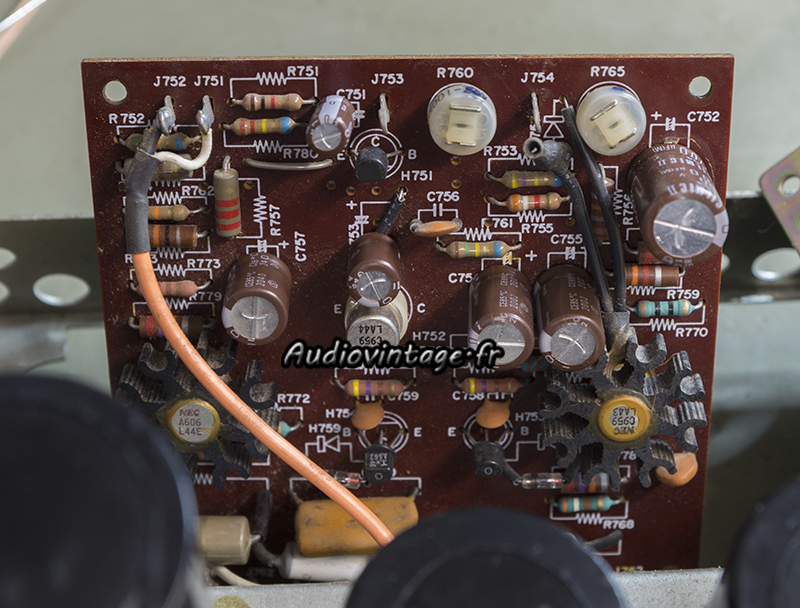

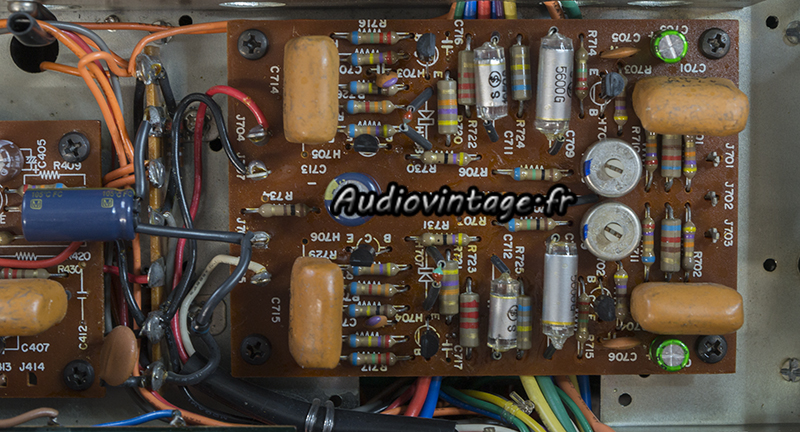

Marantz 2230 : circuit de tonalité à revoir.
Le circuit de tonalité.

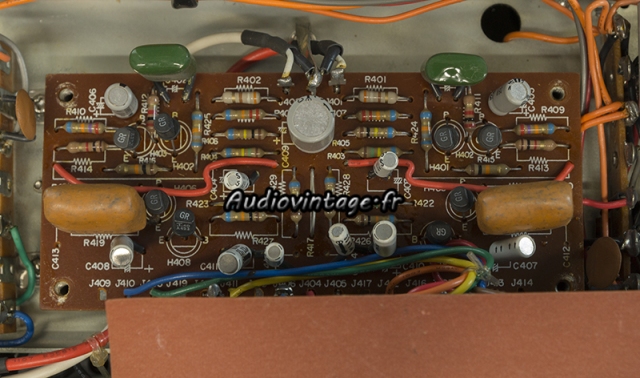

Marantz 2230 : circuit de tonalité révisé.
Tous les condensateurs chimiques ainsi que les transistors sont remplacés.

Marantz 2230 : étage phono à réviser.
Le circuit phono.

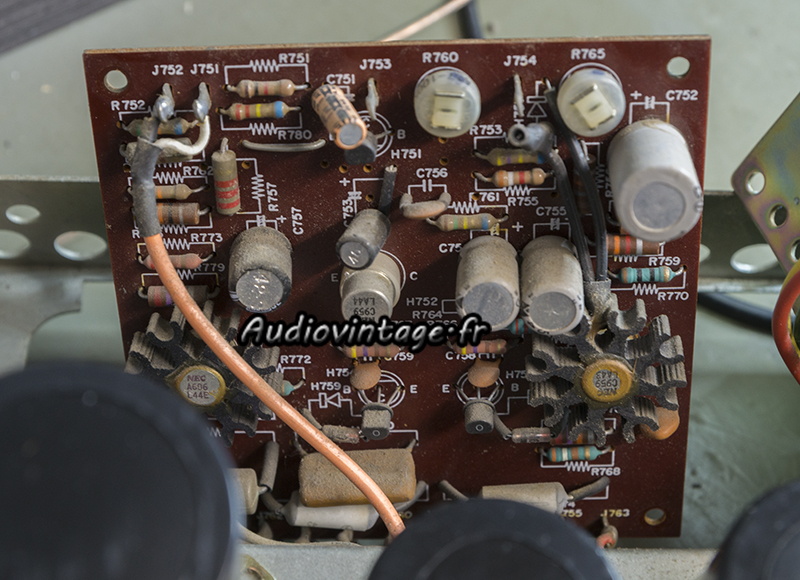

Marantz 2230 : étage phono révisé.
Intervention identique, condensateurs chimiques et transistors neufs.

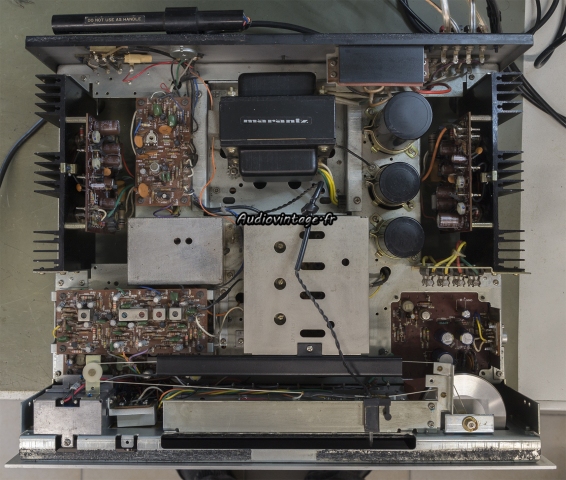

Marantz 2230 : terminé.
Marantz 2230 : terminé.

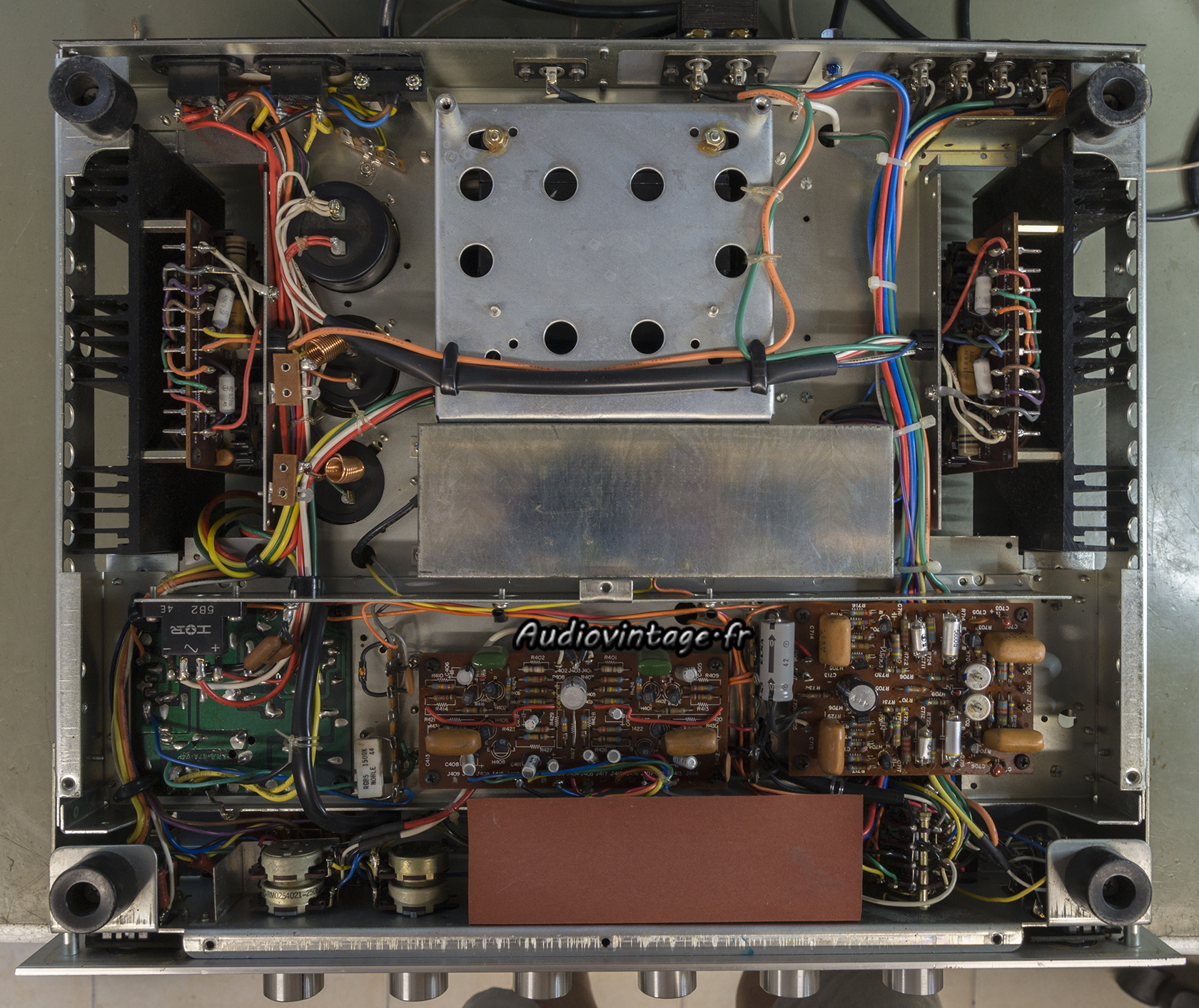

Les condensateurs « canettes » sont quasiment parfait à la mesure et restent en place. Les commandes sont nettoyées, les ampoules derrière le bandeau FM et le vumètre sont remplacées par des leds. Les deux ampoules du voyant stéréo, HS, sont également renouvelées. Quelques soins cosmétiques son également apportés.
Enfin, la tension d’alimentation régulée est ajustée, les courant de repos réglés et la symétrie d’écrêtage ajustée pour chaque canal à l’aide de l’oscilloscope et du distorsiomètre.

Marantz 2230 : connectique.
Connectique.

Le Tuner FM n’étant pas en forme, un réalignement complet est effectué. Par exemple, la distorsion en FM mono (98Mhz 70dBµV) passe de 0.7% à 0.28%, et à 0.37% en FM stéréo. La séparation stéréo passe d’un médiocre 30db à un bon 43db.

Les mesures sur entrée Aux :

Marantz 2230 : distorsion-a-2x1w-sous-8-ohms-entree-aux

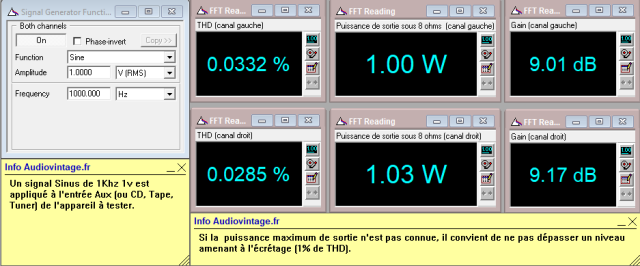

Distorsion à 2x1w sous 8 ohms, entrée aux.

Marantz 2230 : distorsion-a-2x30w-sous-8-ohms-entree-aux

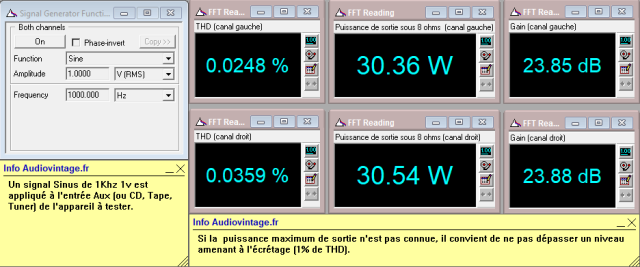

Distorsion à 2x30w sous 8 ohms, entrée aux.

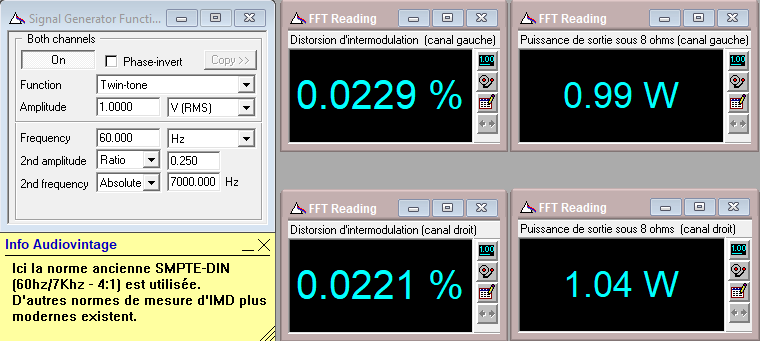

Marantz 2230 : IMD-a-2x1w-sous-8-ohms-entree-aux
IMD à 2x1w sous 8 ohms, entrée aux.

Marantz 2230 : IMD-a-2x30w-sous-8-ohms-entree-aux

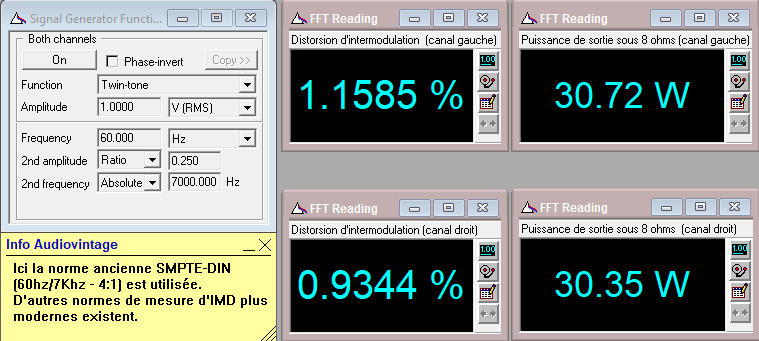

IMD à 2x30w sous 8 ohms, entrée aux.

Marantz 2230 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

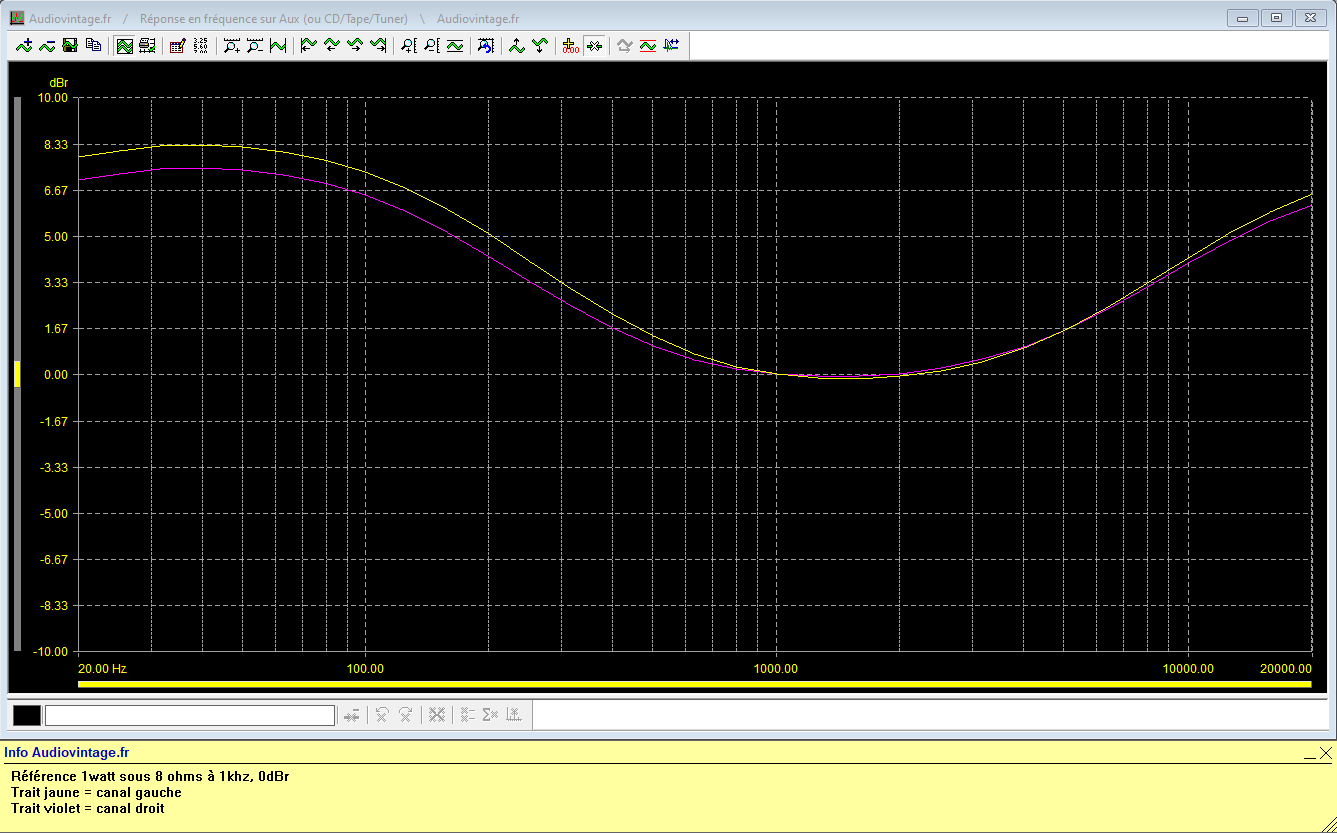

Marantz 2230 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Marantz 2230 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

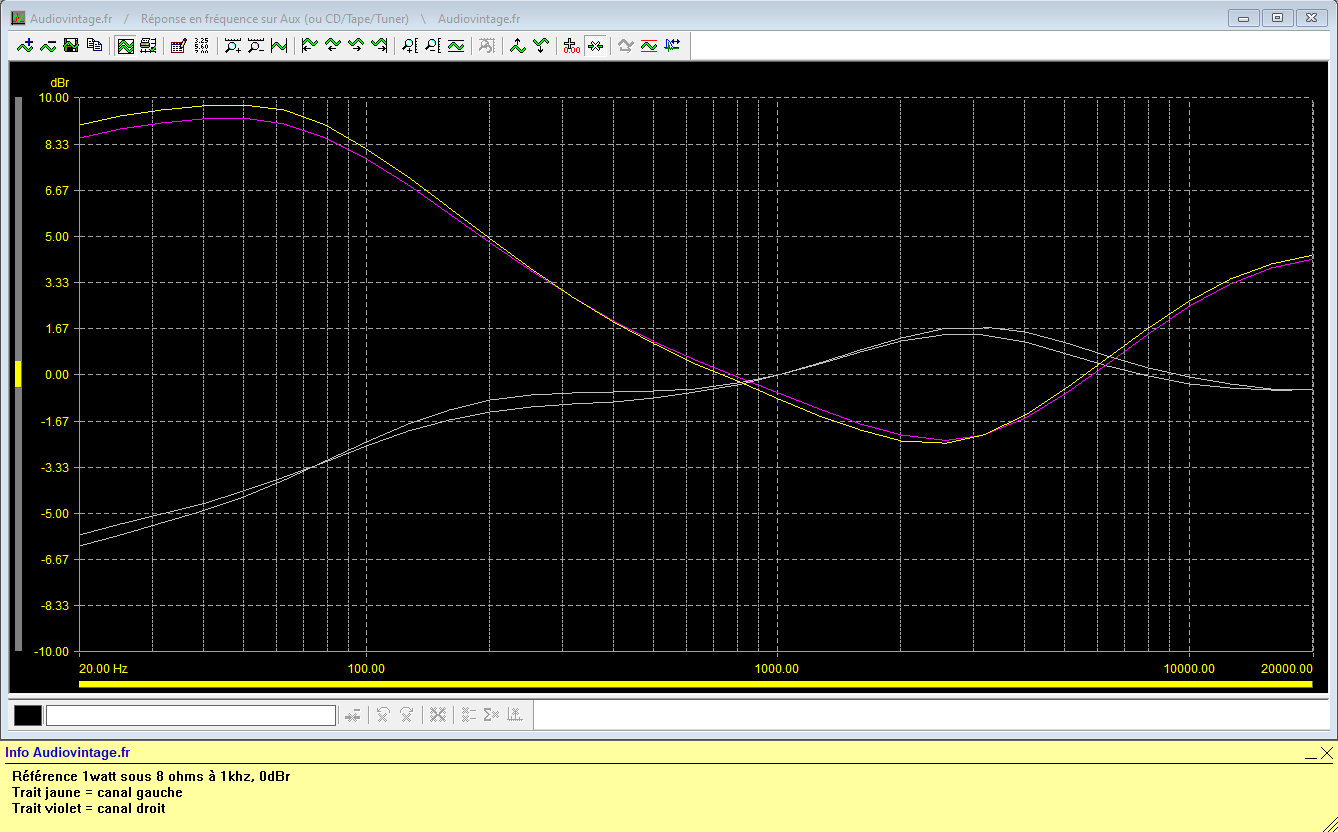

Marantz 2230 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Marantz 2230 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Marantz 2230 : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

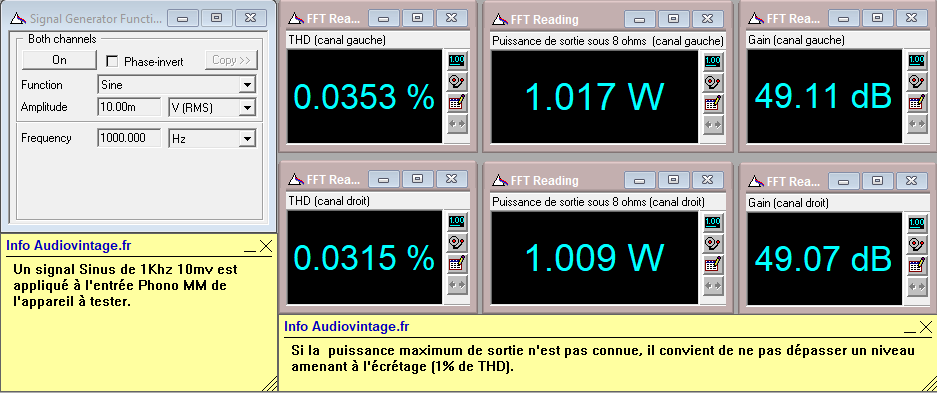

Marantz 2230 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

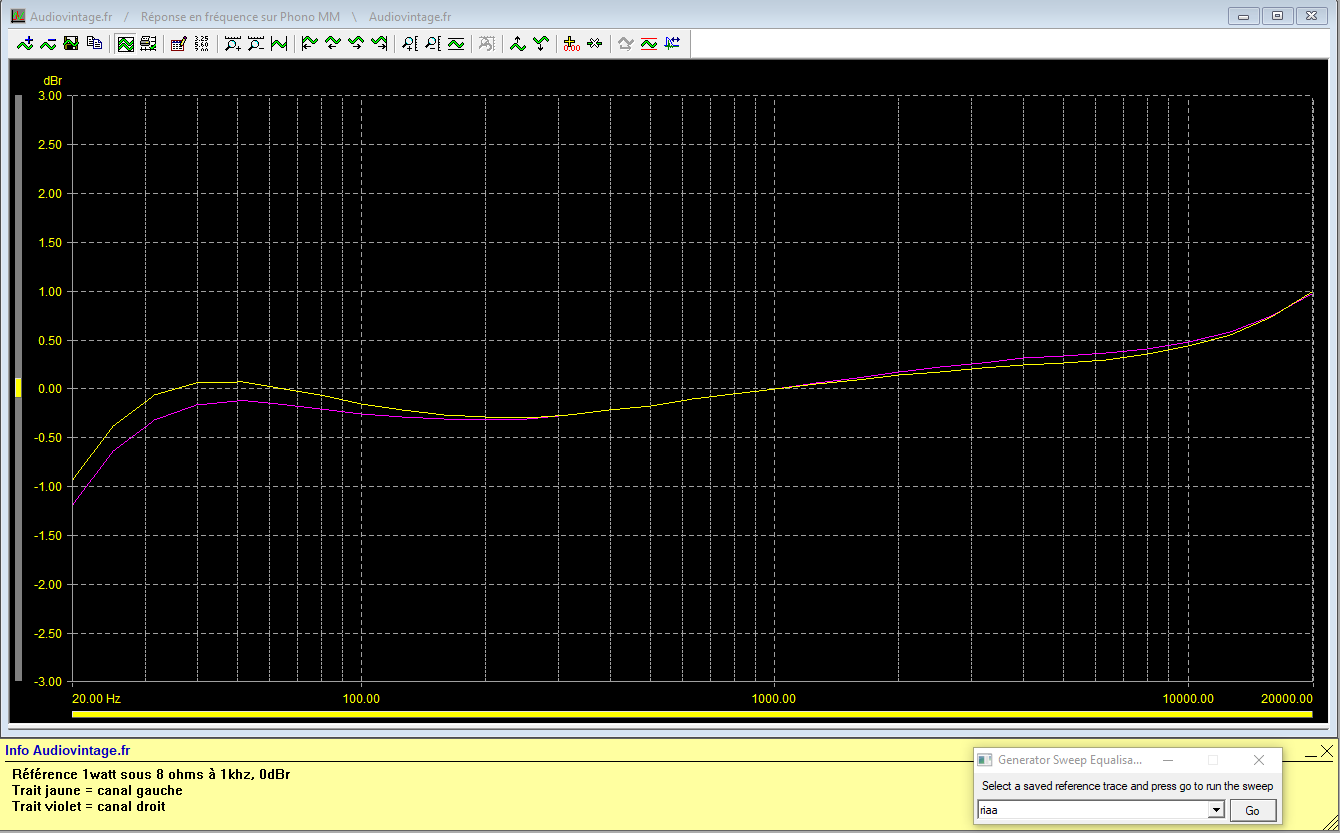

Marantz 2230 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

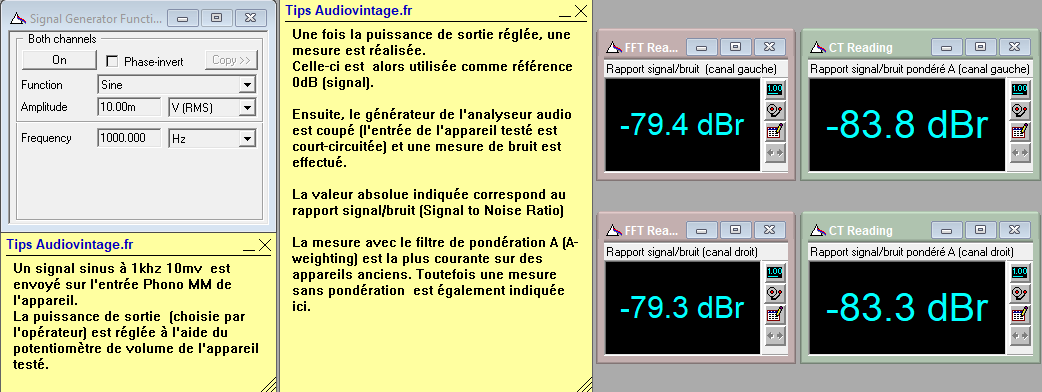

Marantz 2230 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Marantz 2230 : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x30w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

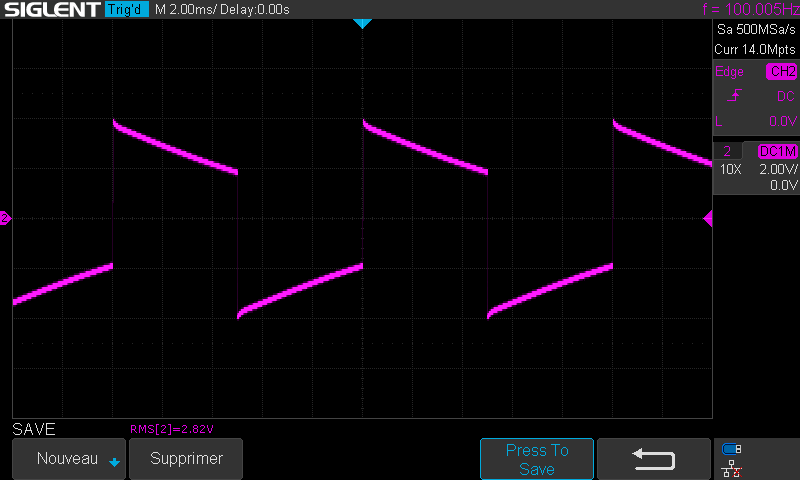

Marantz 2230 : signal-carre-a-100hz
Marantz 2230 : signal-carre-a-1khz
Marantz 2230 : signal-carre-a-10khz

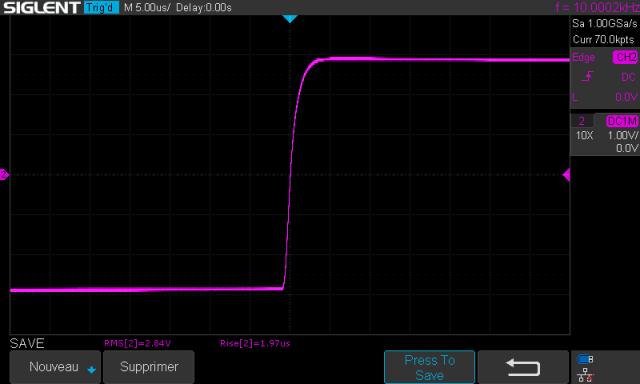

Marantz 2230 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
