Marantz 2240

Marantz 2240 : un design reconnaissable entre tous !
A l’honneur aujourd’hui, un receiver du milieu des années 70, le Marantz 2240, avec, encore une fois quelques surprises…

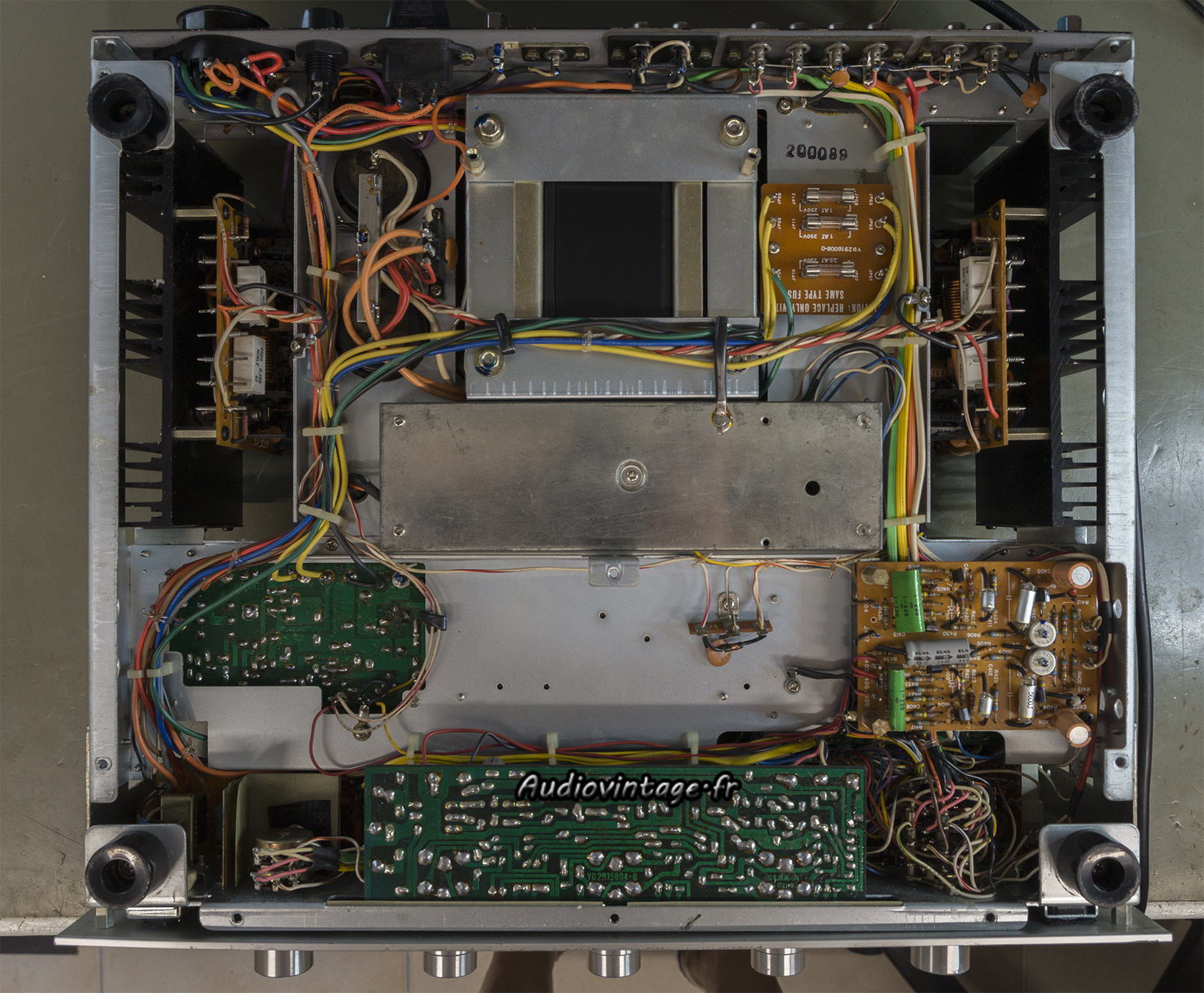

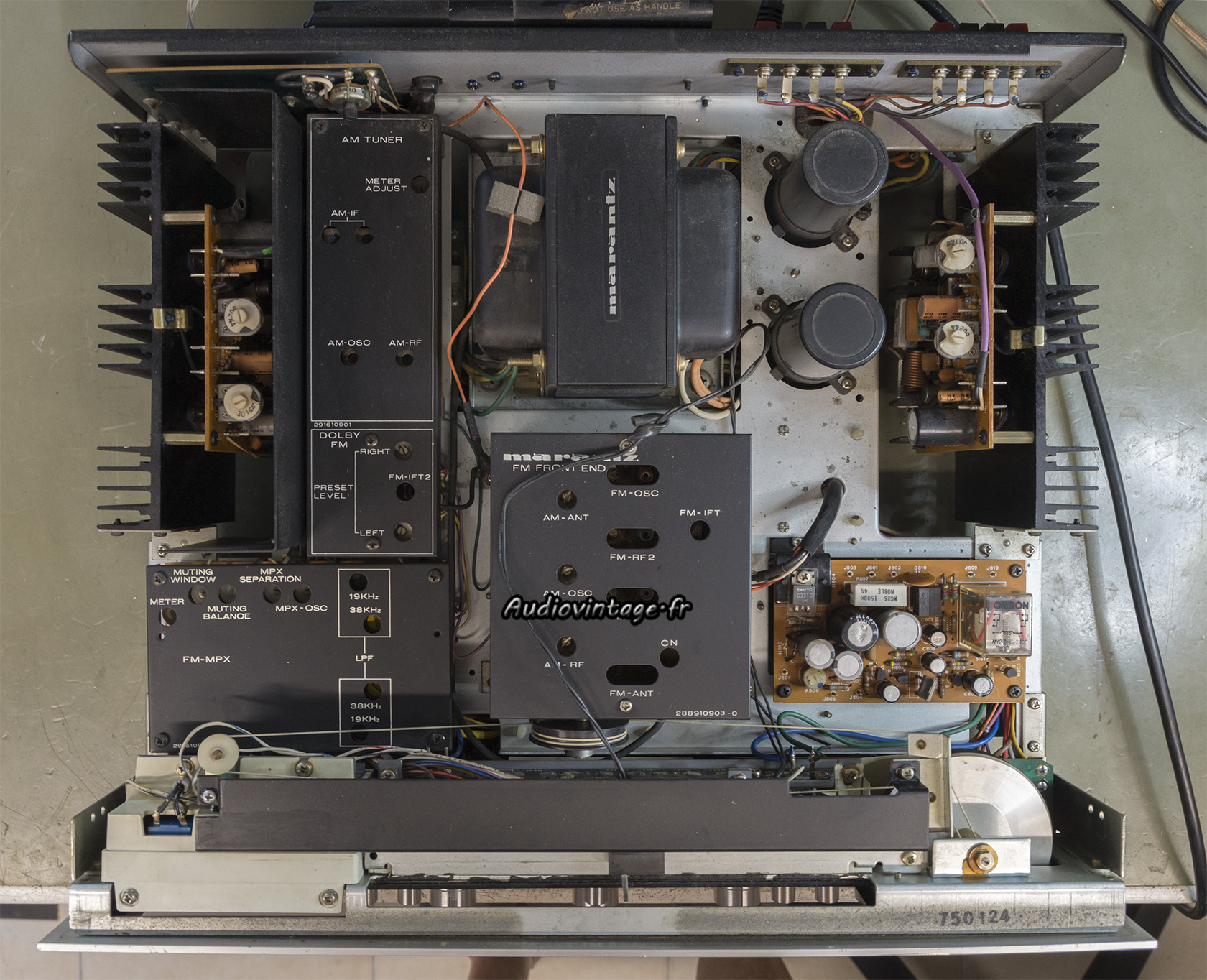

Marantz 2240 : à son arrivée
Marantz 2240 : à son arrivée
Déposé par ses sympathiques propriétaires, le Marantz crachote aléatoirement sur un canal. Quelques traces d’interventions au niveau de l’éclairage, mais il ne semblait pas avoir d’autres soucis.
Hélas, le tuner FM est en panne, il n’y a aucun son, des marques suspectes découvertes plus tard montrent qu’un intervenant à tenter de « régler » le dit tuner.
Autre souci, le voyant stéréo, qui devrait s’allumer également sur les sources autres que FM, ne fonctionne pas.
On pense immédiatement à une ampoule HS mais ce n’est pas le cas.

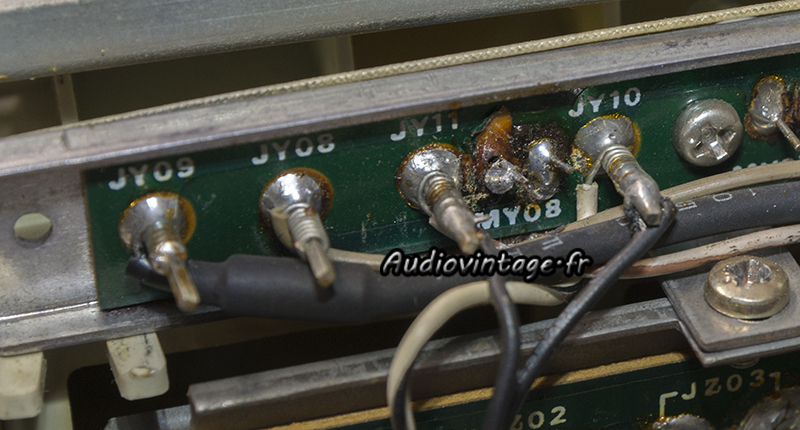

Marantz 2240 : massacre au fer à souder
Non, ce n’est vraiment pas l’ampoule le problème, puisqu’elle a été remplacée. Je ne sais pas ce qui s’est passé, mais il manque bien 5mm de piste, disparue à jamais, l’ampoule ne risque pas de s’allumer, même neuve !
Quand on découvre ce genre de chose, il faut s’attendre à d’autres déconvenues…

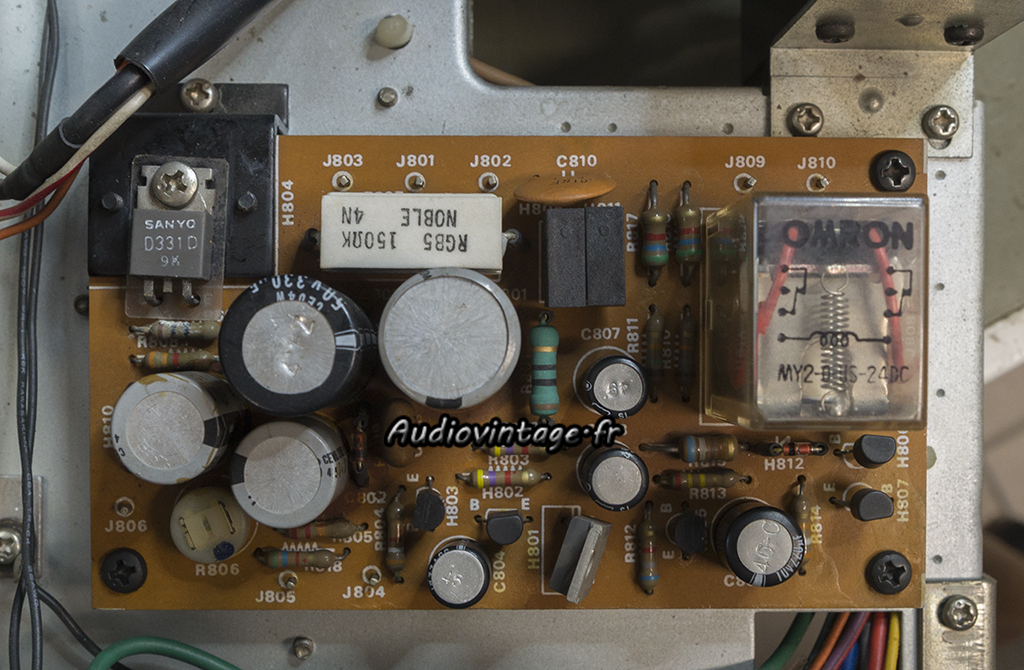

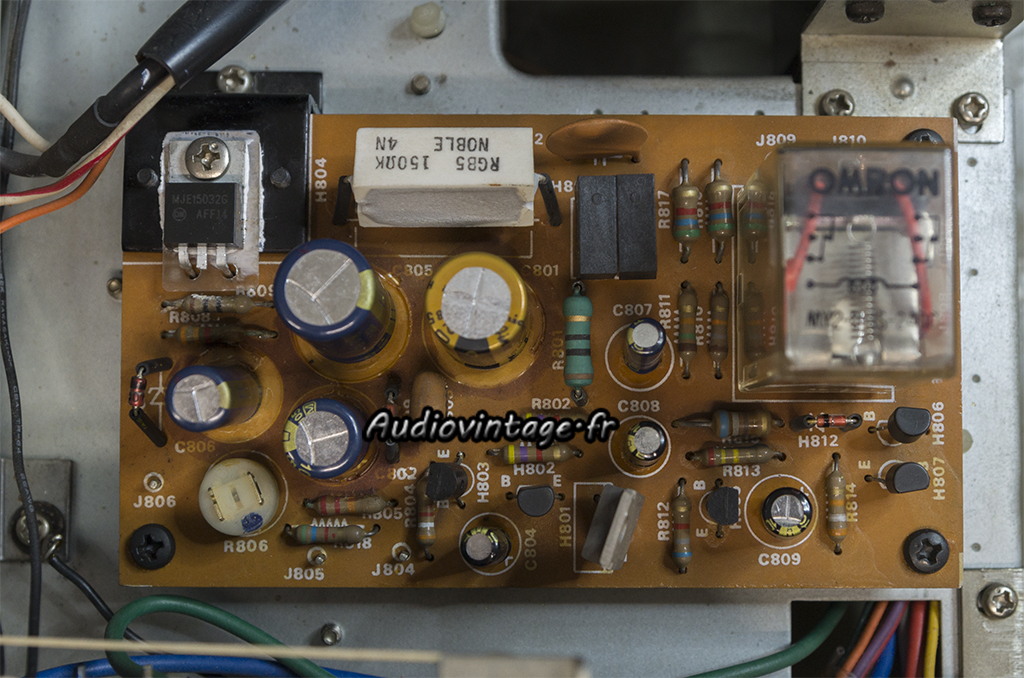

Marantz 2240 : alimentation défectueuse
Le circuit d’alimentation, le transistor en haut à gauche est en court-circuit, et des traces montrent qu’il a déjà été dessoudé. Je ne saurais jamais le pourquoi du comment, mais sans alimentation correcte, le tuner ne risque pas de fonctionner.

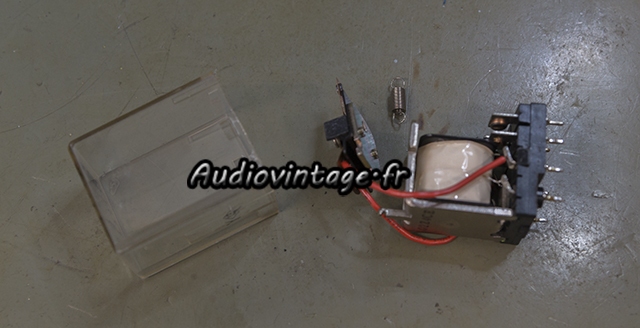

Marantz 2240 : désoxydation des contacts du relais
Le relais est démonté, les contacts désoxydés.

Marantz 2240 : alimentation réparée et révisée
Le circuit d’alimentation est réparé et révisé.
Cela permet de retrouver un tuner FM fonctionnel mais totalement désaligné comme je le redoutais.

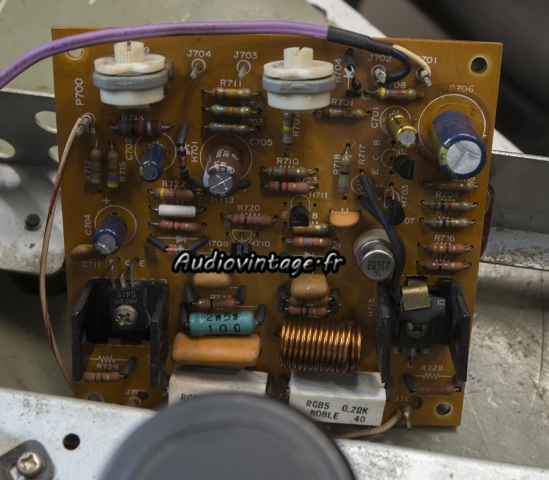

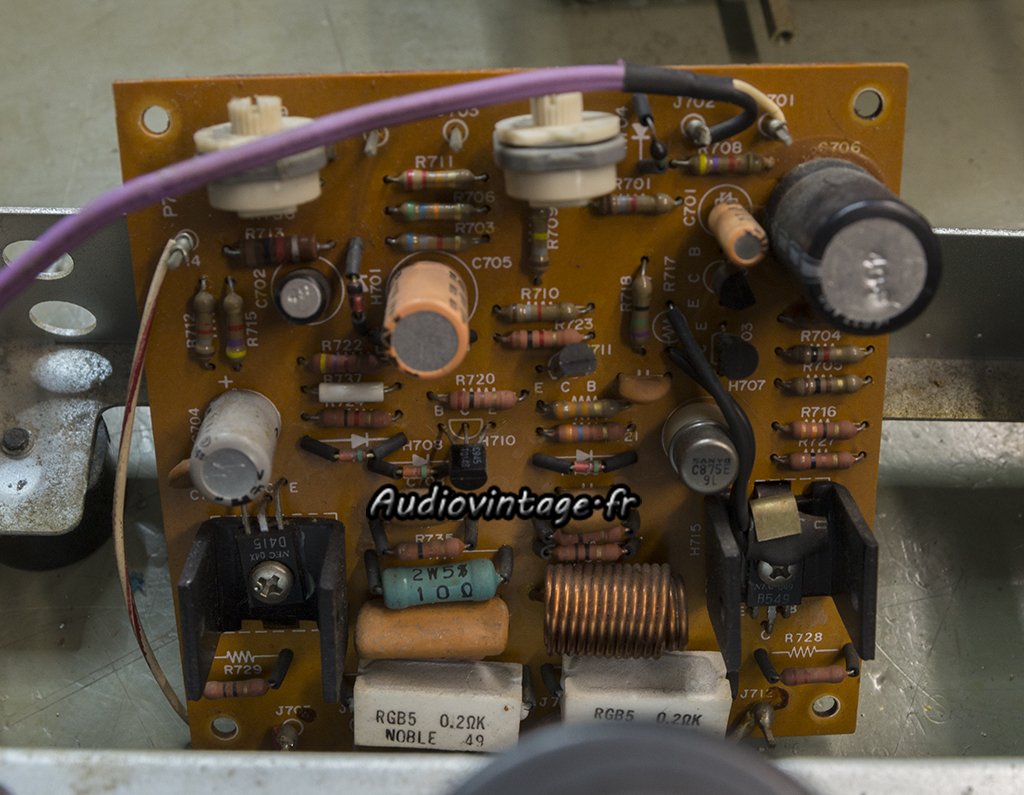

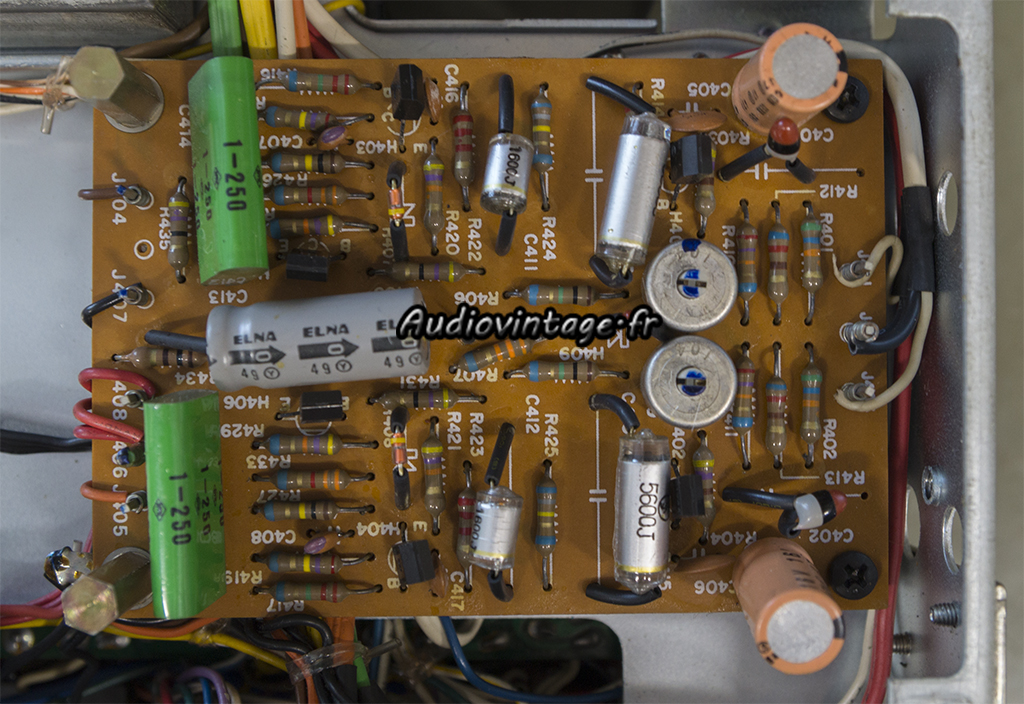

Marantz 2240 : circuit driver à revoir
Je continue en accédant à un des deux circuits « driver ».

Marantz 2240 : circuit driver révisé
Remplacement de certains transistors (responsables des crachotements) et des condensateurs chimiques.
Le second canal reçoit des soins identiques.

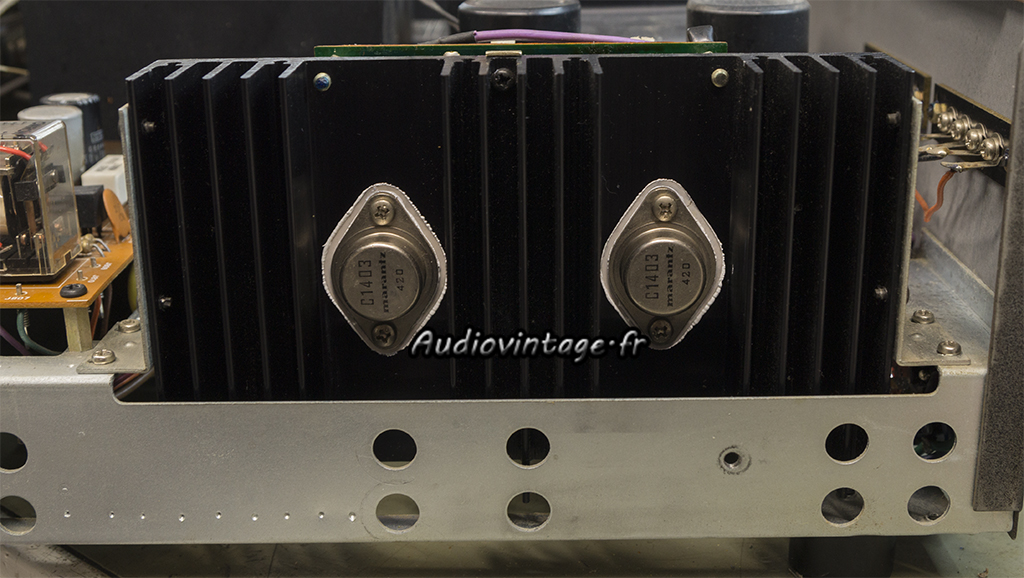

Marantz 2240 : graisse fraiche et micas neufs
Les transistors de puissance sont retirés, testés, puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

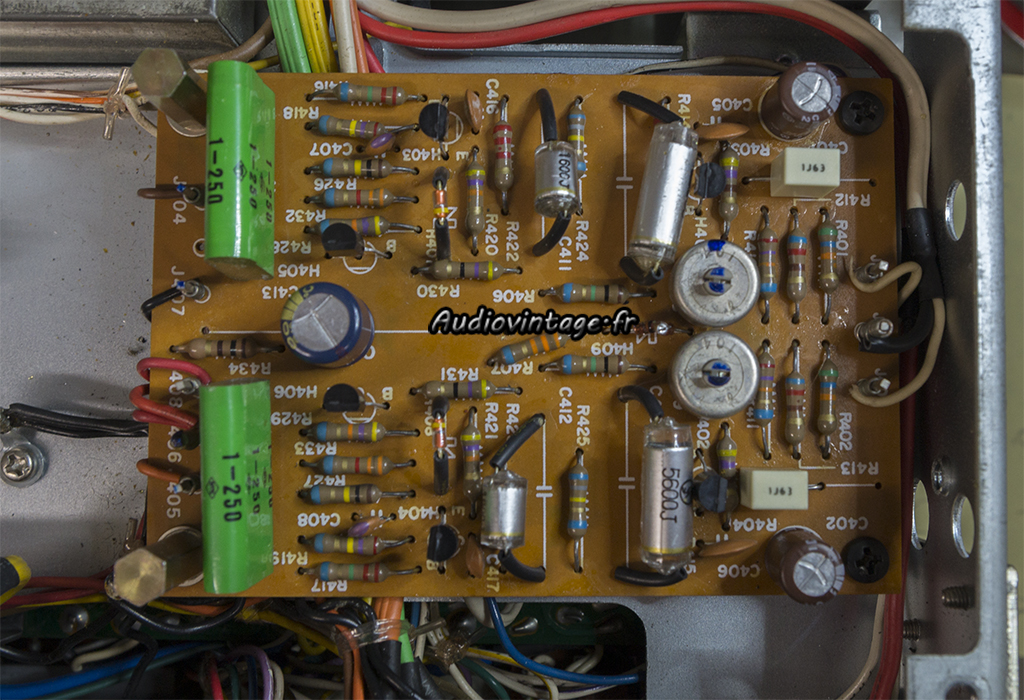

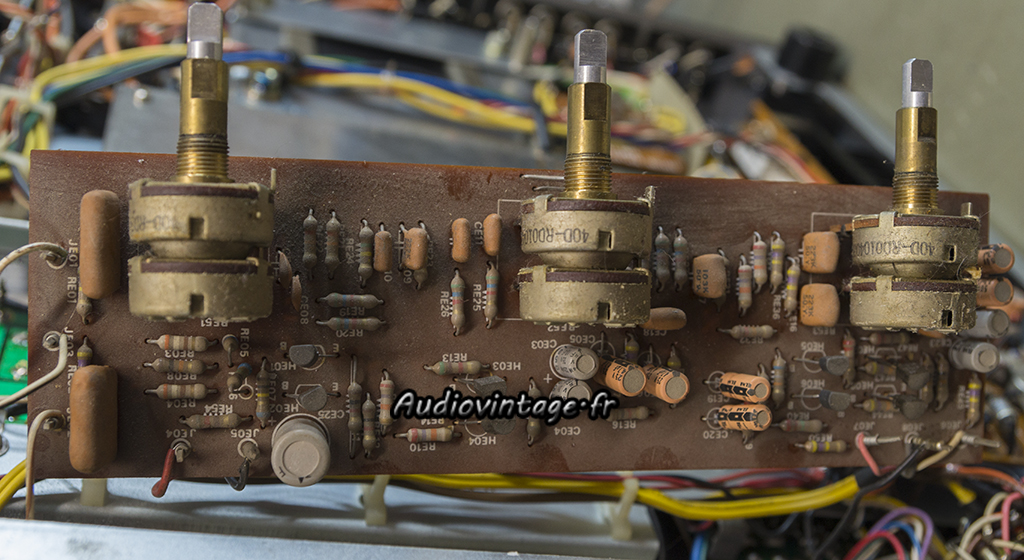

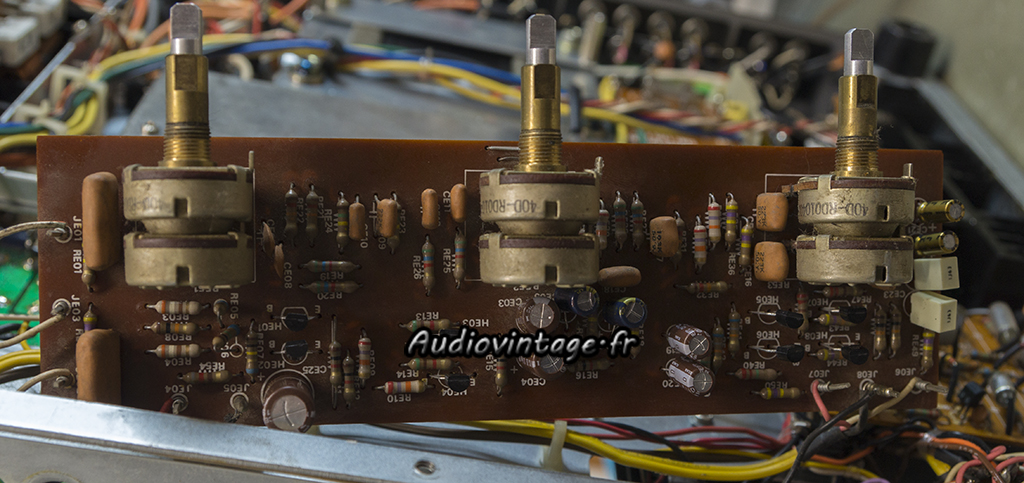

Marantz 2240 : circuit de tonalité à revoir
Le circuit de tonalité.

Marantz 2240 : circuit de tonalité révisé
Tous les condensateurs chimiques et les transistors sont remplacés.

Marantz 2240 : étage phono à réviser
Le circuit phono.

Marantz 2240 : étage phono révisé
Condensateurs chimiques et transistors neufs.

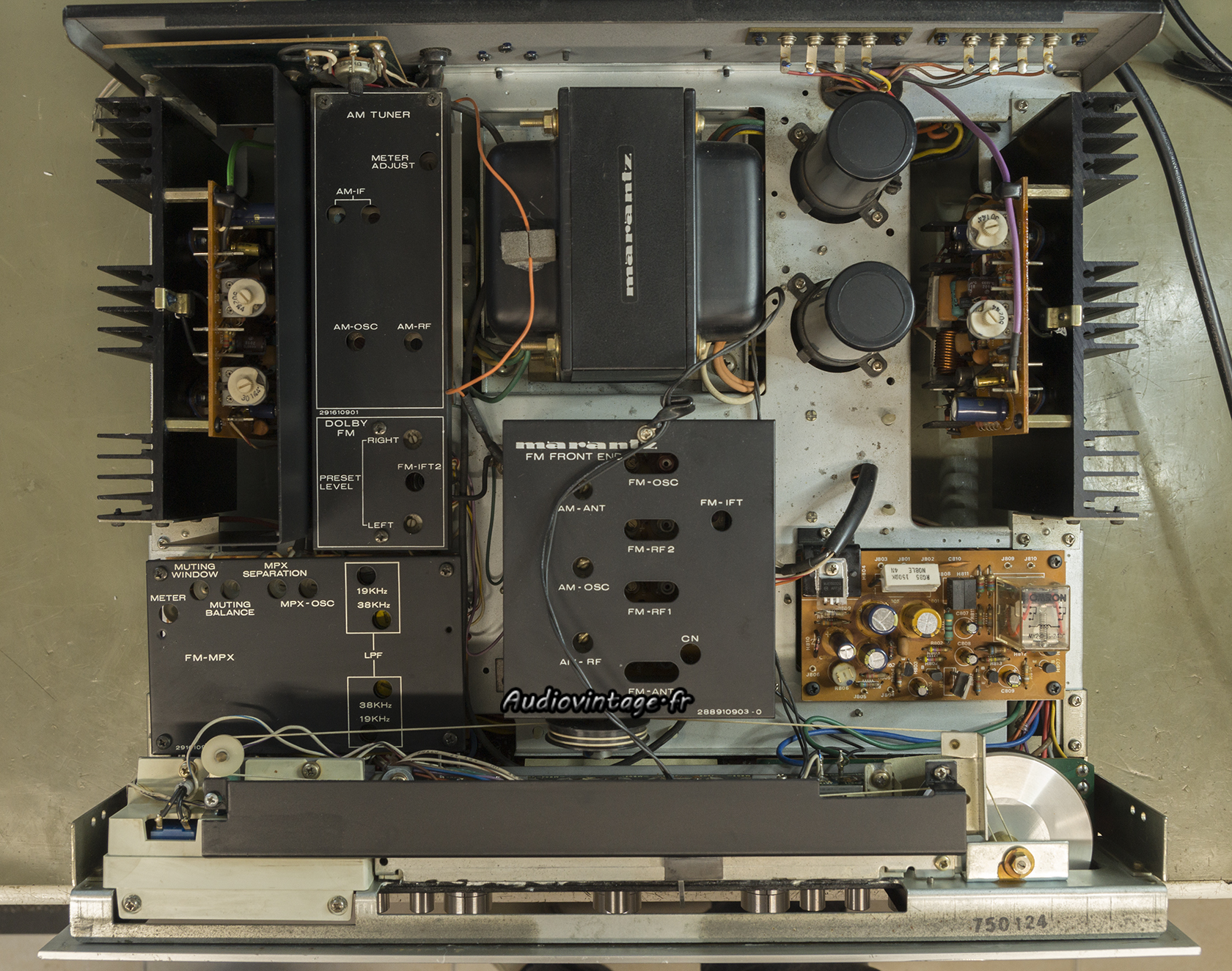

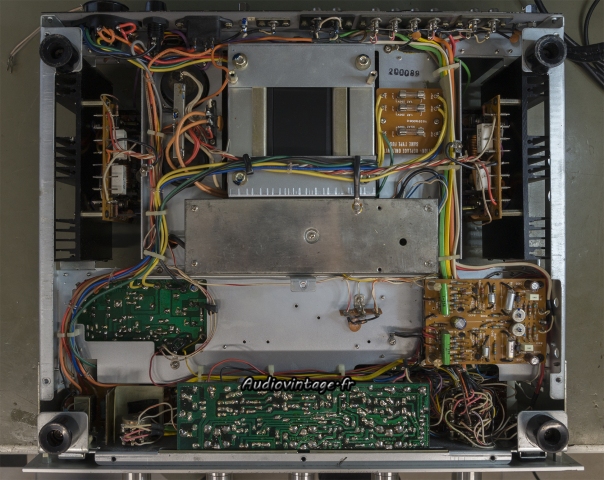

Marantz 2240 : terminé
Marantz 2240 : terminé
Les commandes sont nettoyées. Tension d’alimentation, courant de repos et offset sont ajustés.
Toutes les ampoules navettes sont remplacées. Le voyant stéréo est remis en fonction.
L’alignement du tuner FM est repris d’A à Z avec pour résultat une aiguille au bon endroit, une dht de 0.15% en mono, 0.17% en stéréo et une séparation stéréo de 40db.

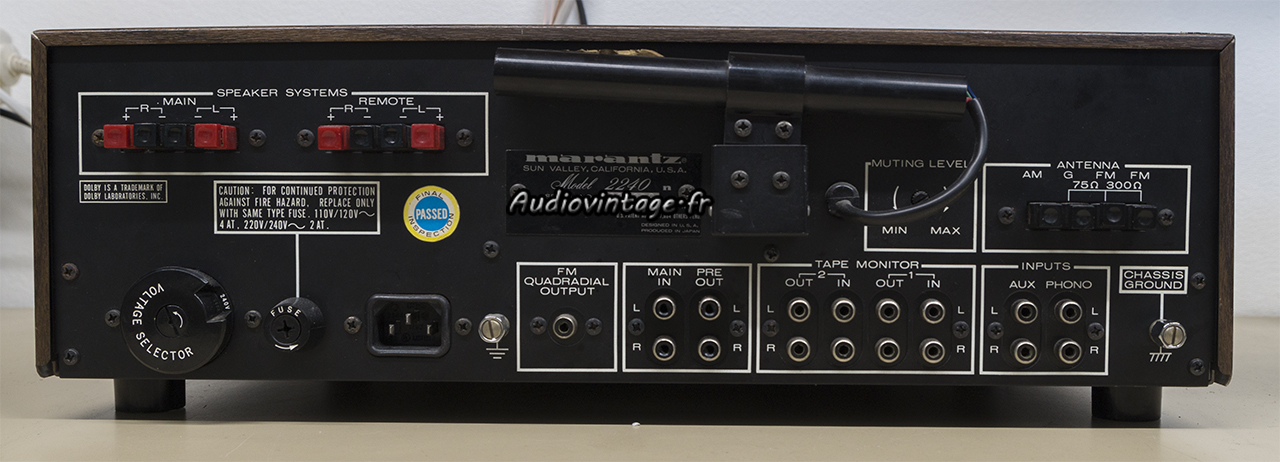

Marantz 2240 : connectique
Connectique.

Les mesures sur entrée Aux :

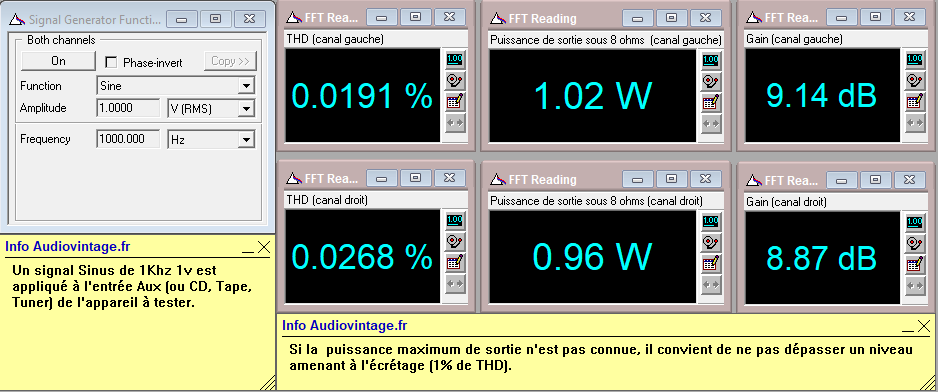

Marantz 2240 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Marantz 2240 : distorsion-a-2x40w-sous-8-ohms-entree-aux
Distorsion à 2x40w sous 8 ohms, entrée aux.

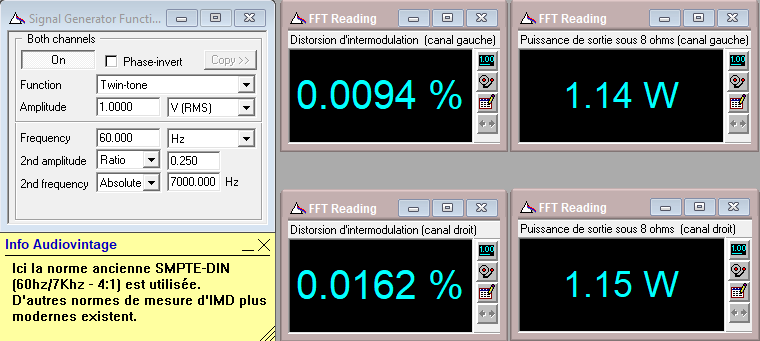

Marantz 2240 : IMD-a-2x1w-sous-8-ohms-entree-aux
IMD à 2x1w sous 8 ohms, entrée aux.

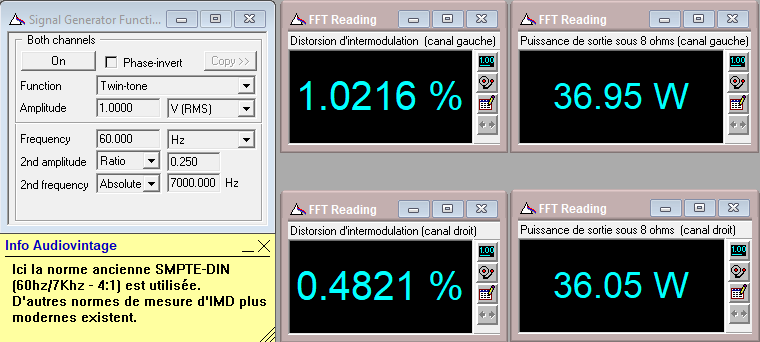

Marantz 2240 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux
Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée aux.

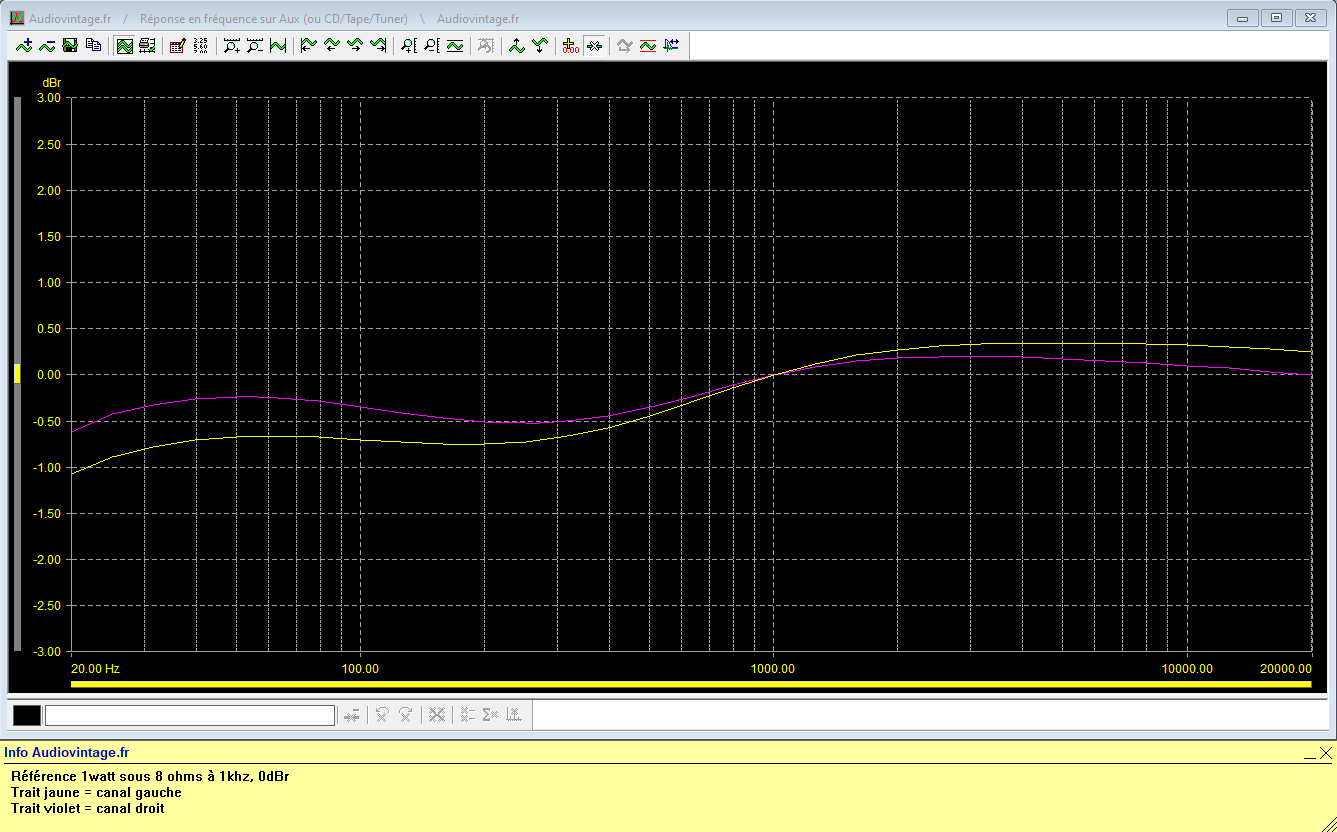

Marantz 2240 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux

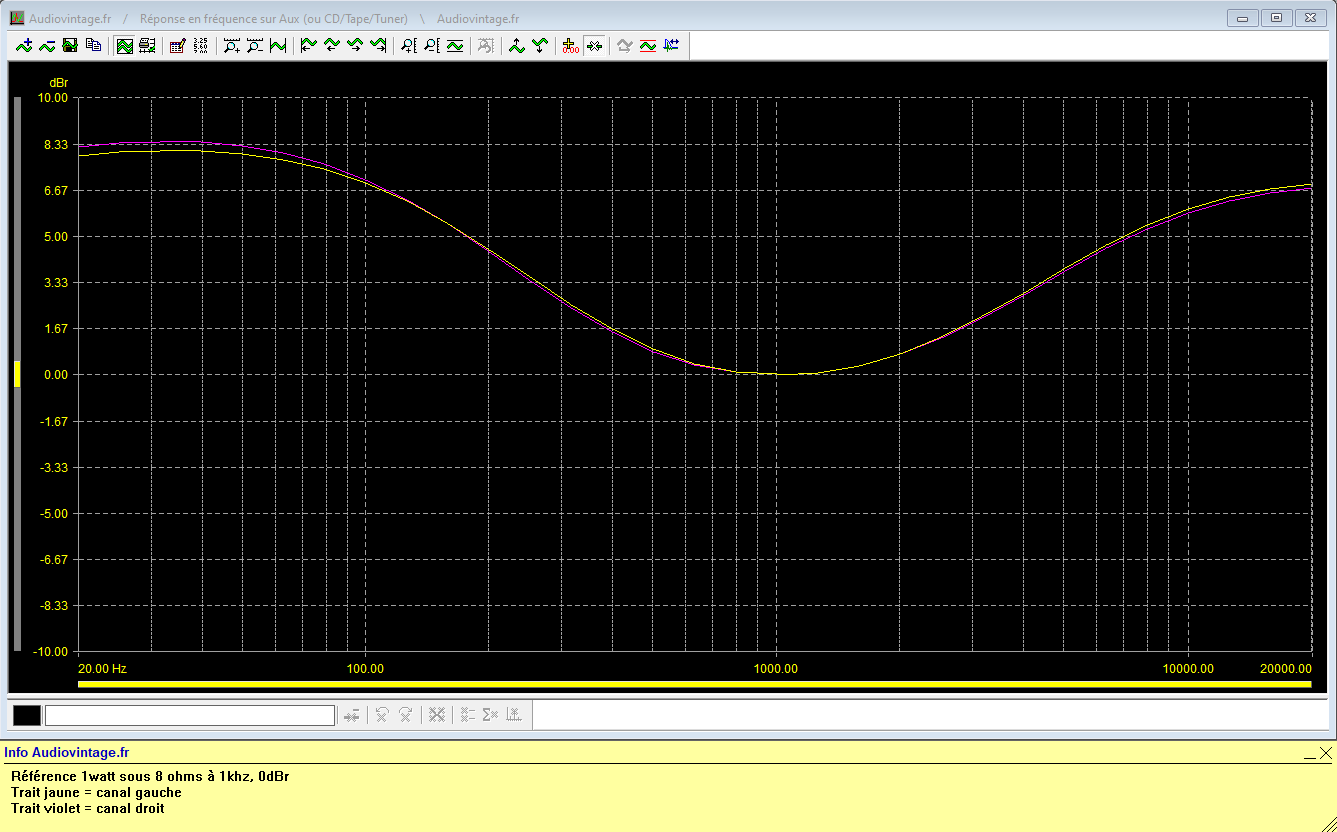

Marantz 2240 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Marantz 2240 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

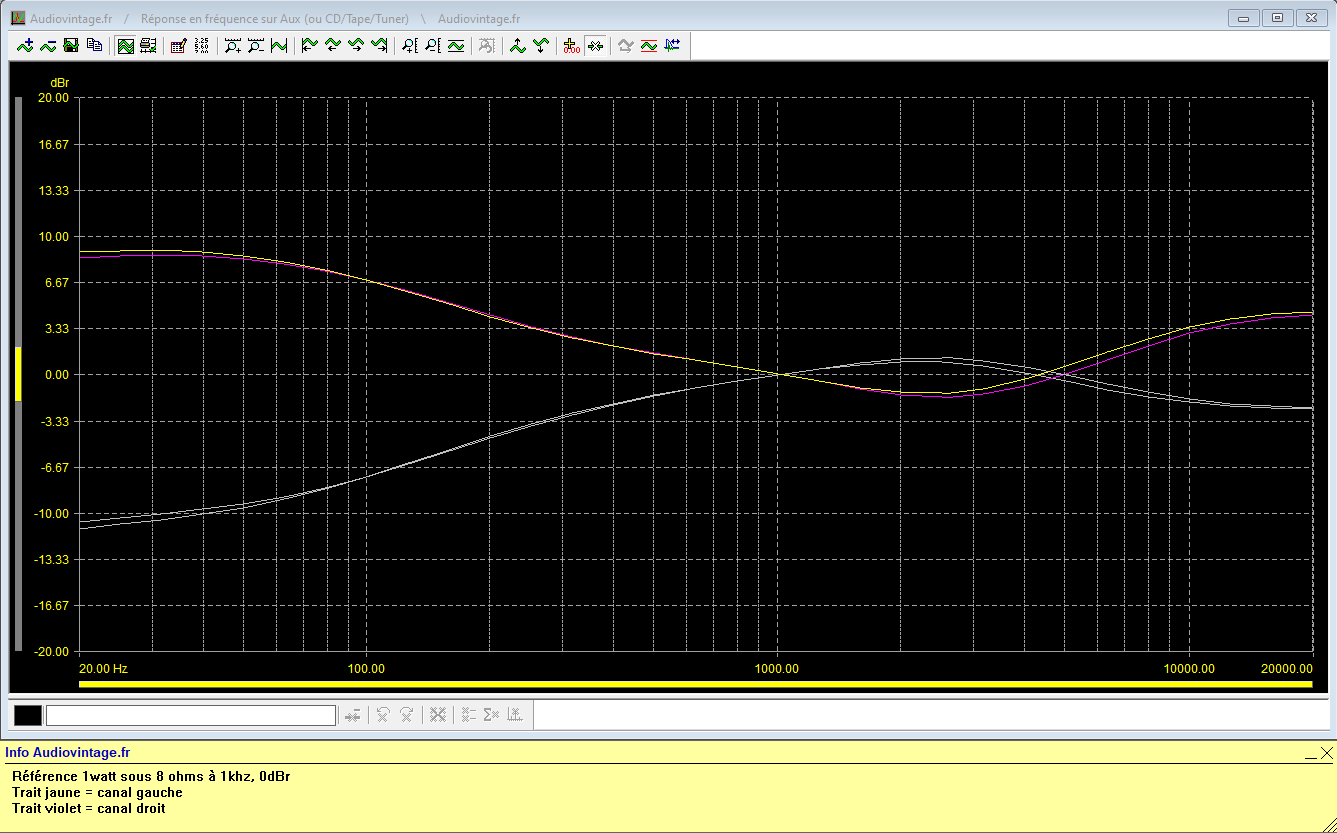

Marantz 2240 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Marantz 2240 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Marantz 2240 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

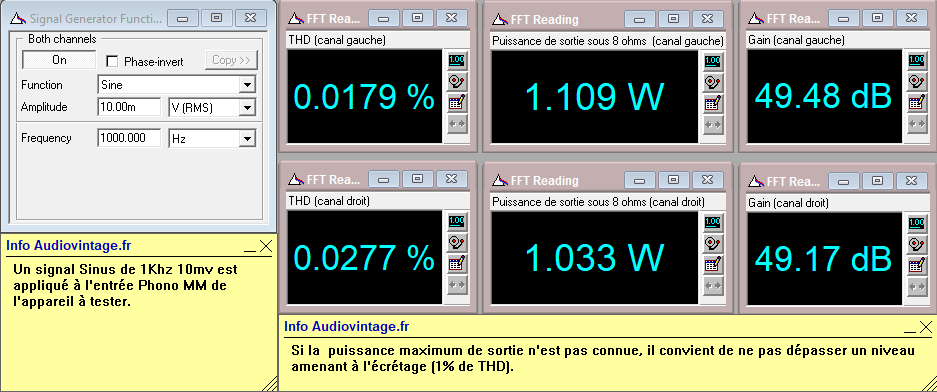

Marantz 2240 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

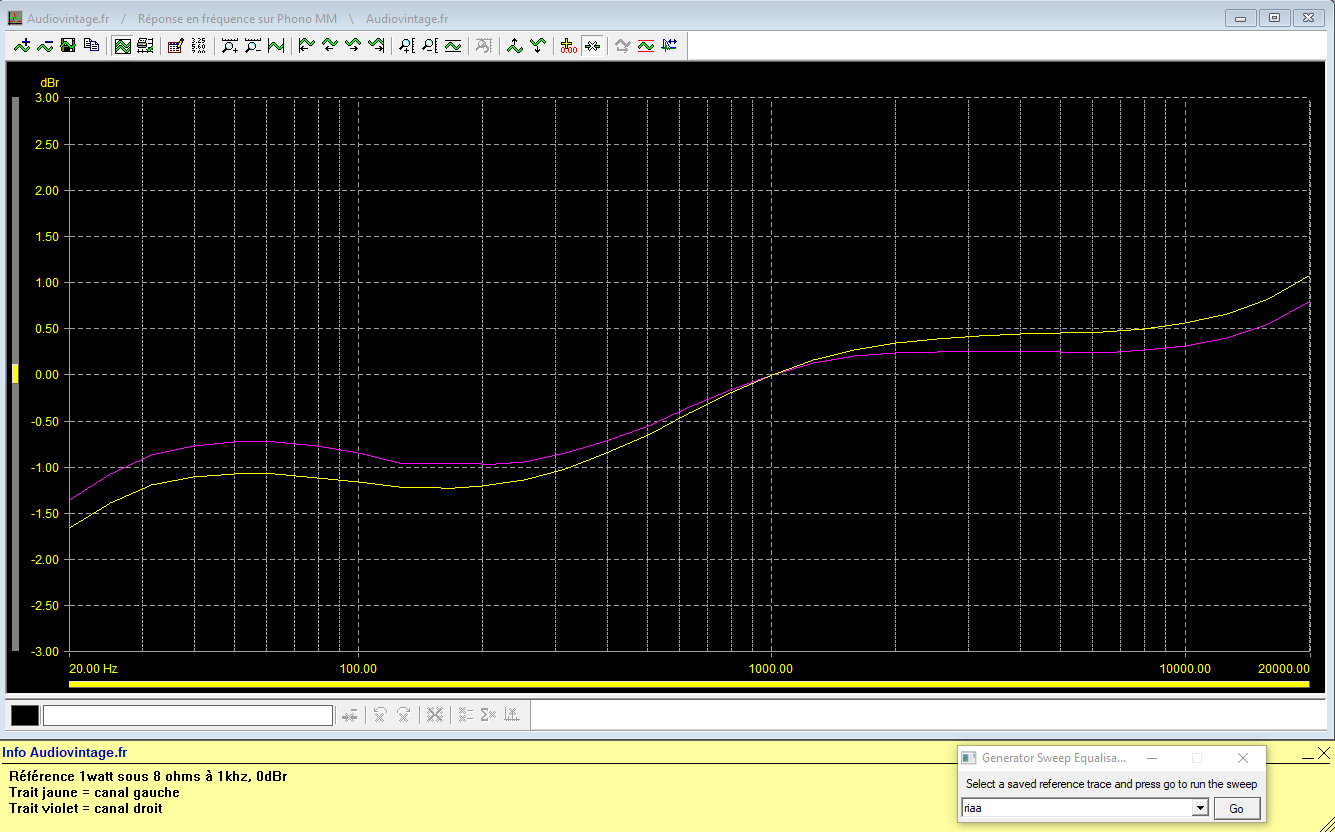

Marantz 2240 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

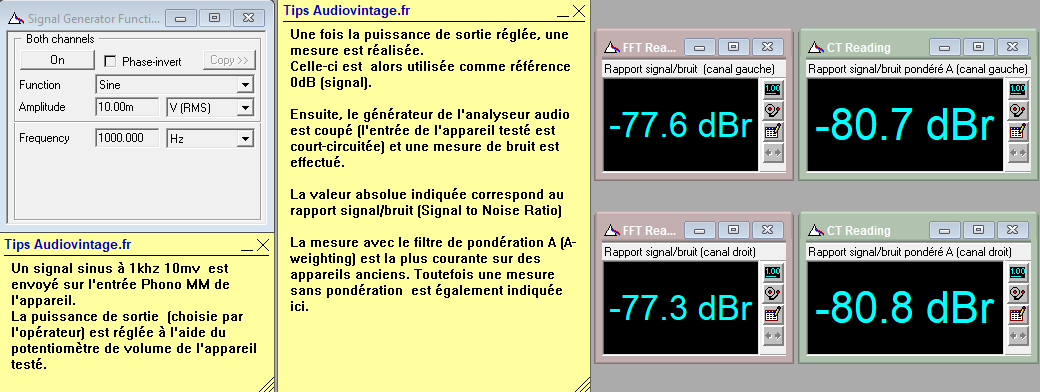

Marantz 2240 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Marantz 2240 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x80w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

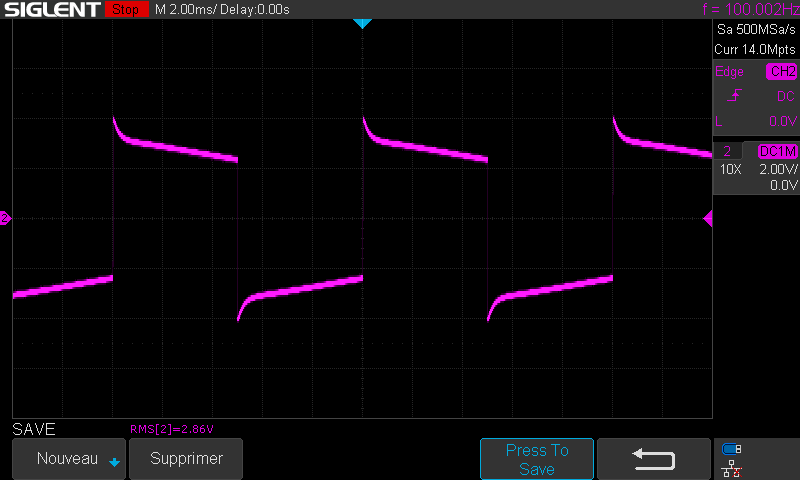

Marantz 2240 : signal-carre-a-100hz
Marantz 2240 : signal-carre-a-1khz
Marantz 2240 : signal-carre-a-10khz

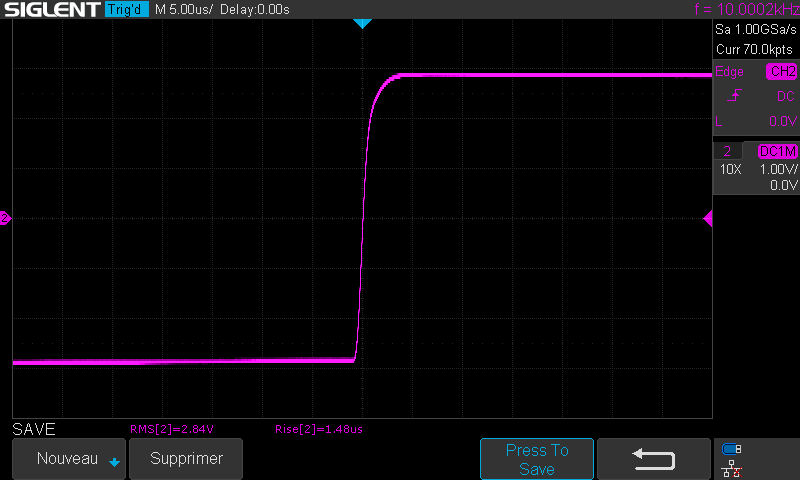

Marantz 2240 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
