Un très bel exemplaire d’HK-730, désireux de se voir rajeunir chez Audiovintage.

Harman Kardon 730

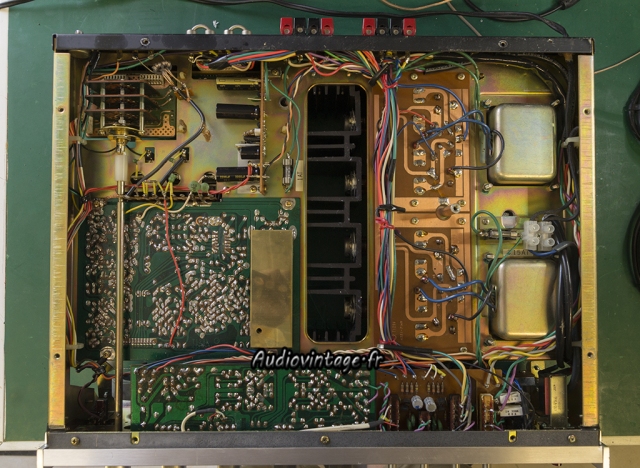

Le receiver est en état d’origine, quelques habituels mauvais contacts, le propriétaire se plaint d’une réception FM qui pourrait être de meilleure qualité.

Harman Kardon 730

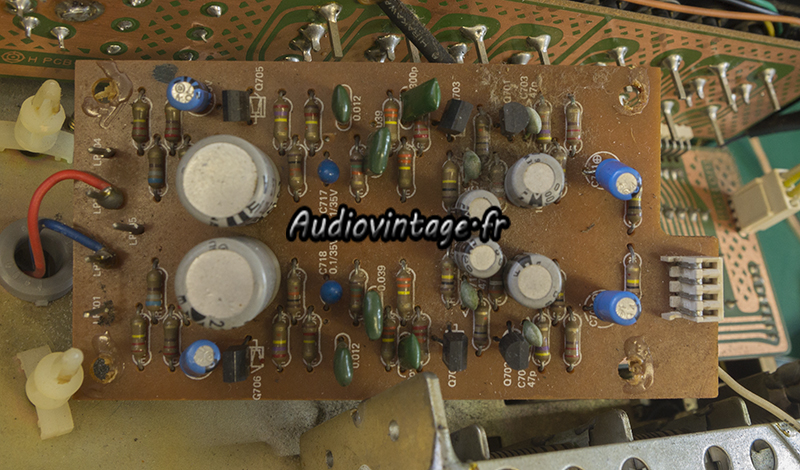

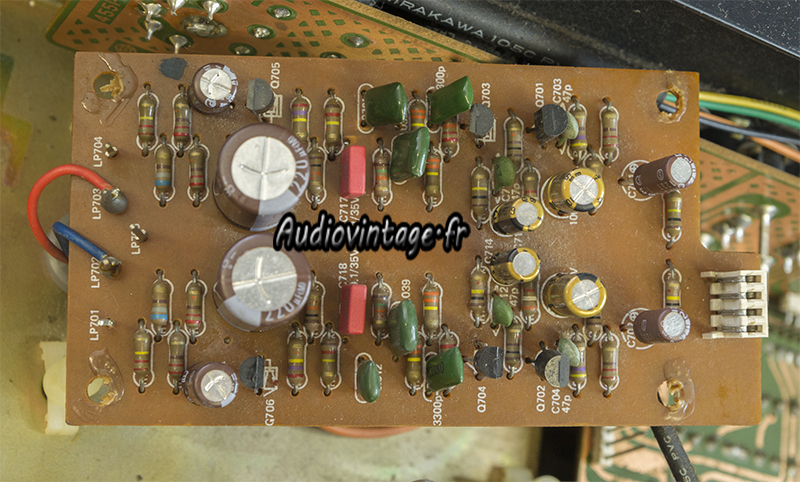

Je commence par le circuit phono.

Harman Kardon 730
Celui-ci reçoit des chimiques neufs, certains transistors sont également remplacés (références à problèmes…)

Harman Kardon 730

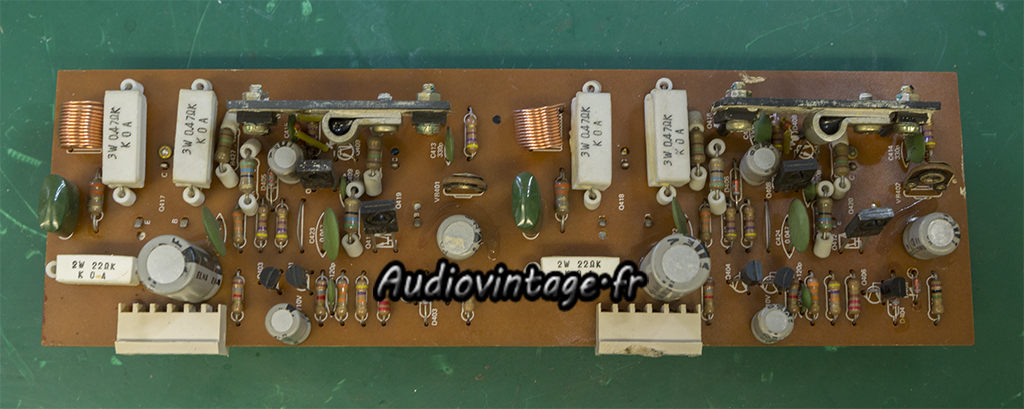

Le circuit d’amplification, dégagé de son radiateur supportant les transistors de puissance.

Harman Kardon 730
Chimiques neufs. La graisse sous les deux petits radiateurs est remplacée.
Au départ, je n’avais pas prévu de remplacer les deux résistances ajustables de bias, mais il s’est avéré impossible de régler quoi que ce soit avec les originales en places, malgré leur bon état apparent.
Les transistors de puissances sont testés puis remontés avec des micas d’isolations neufs et de la graisse fraîche.

Harman Kardon 730

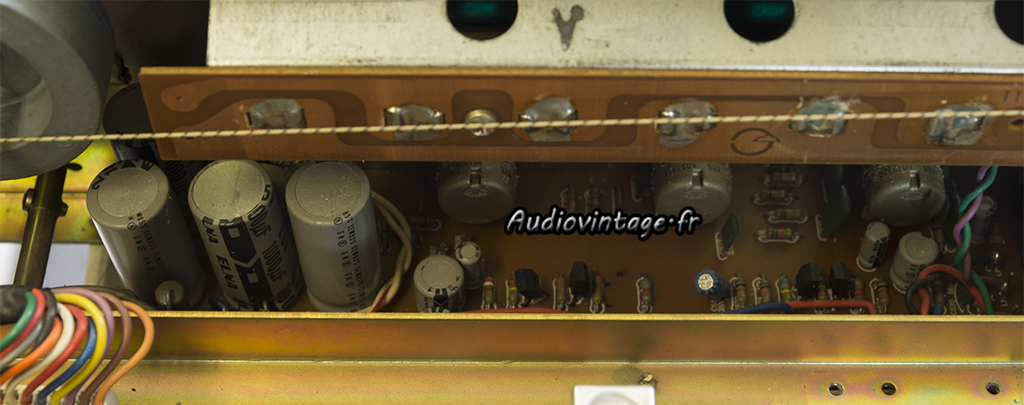

Le circuit de tonalité n’est pas très visible, mais on peut intervenir sans le retirer du châssis.

Harman Kardon 730
Condensateurs chimiques et transistors sont remplacés.

Harman Kardon 730

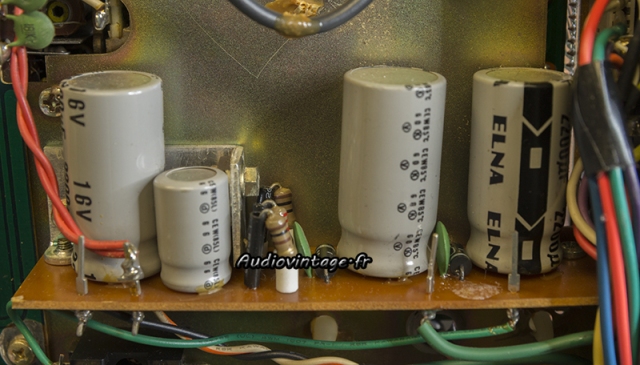

Le circuit « sub-rectifier ».

Harman Kardon 730
Chimiques neufs ici aussi.

Harman Kardon 730

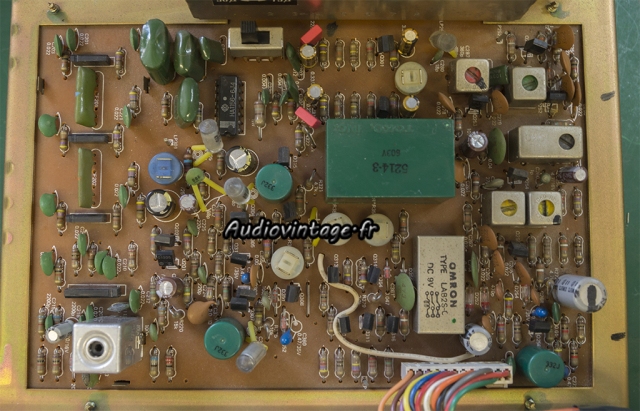

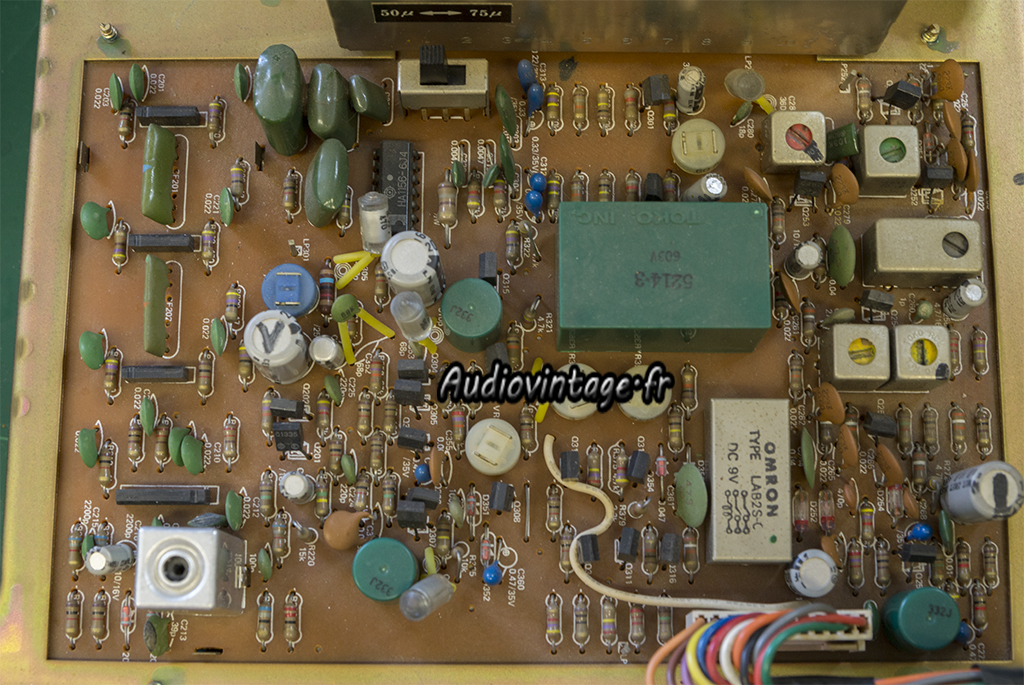

Le Tuner FM/AM. Quelques mesures réalisées avant intervention ne montrent pas de gros soucis sur cette section, surtout par rapport à d’autres HK 730 dont je me suis occupé et qui sont restés “moyens” même après alignement.

Harman Kardon 730
Décision a été prise de remplacer les chimiques sur la section FM, un alignement va être réalisé par la suite.

Harman Kardon 730
Harman Kardon 730

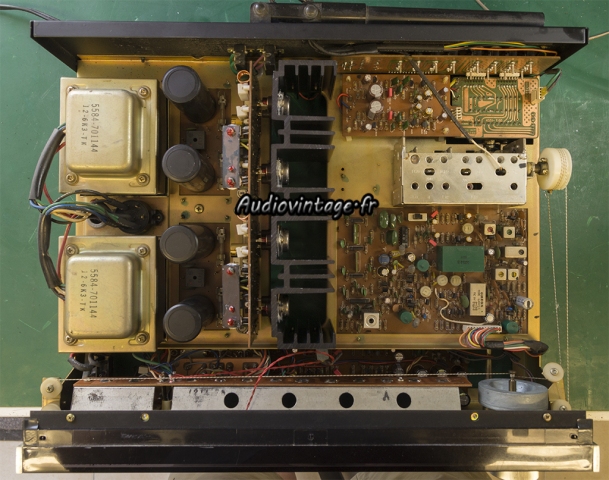

Tout est remonté, les courants de repos sont aisément ajustés grâce aux ajustables neufs.

Harman Kardon 730

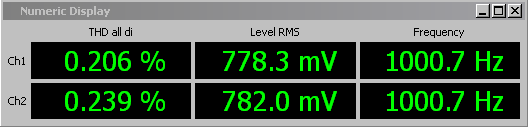

Mesure de distorsion en FM mono avant réglage (sur 98Mhz, 70dBµV en sortie du générateur).

Harman Kardon 730

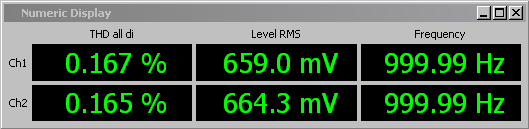

Suite à l’alignement, on gagne un peu en distorsion.

Harman Kardon 730
La distorsion en Stéréo avec les mêmes paramètres est pas mal du tout.

Harman Kardon 730

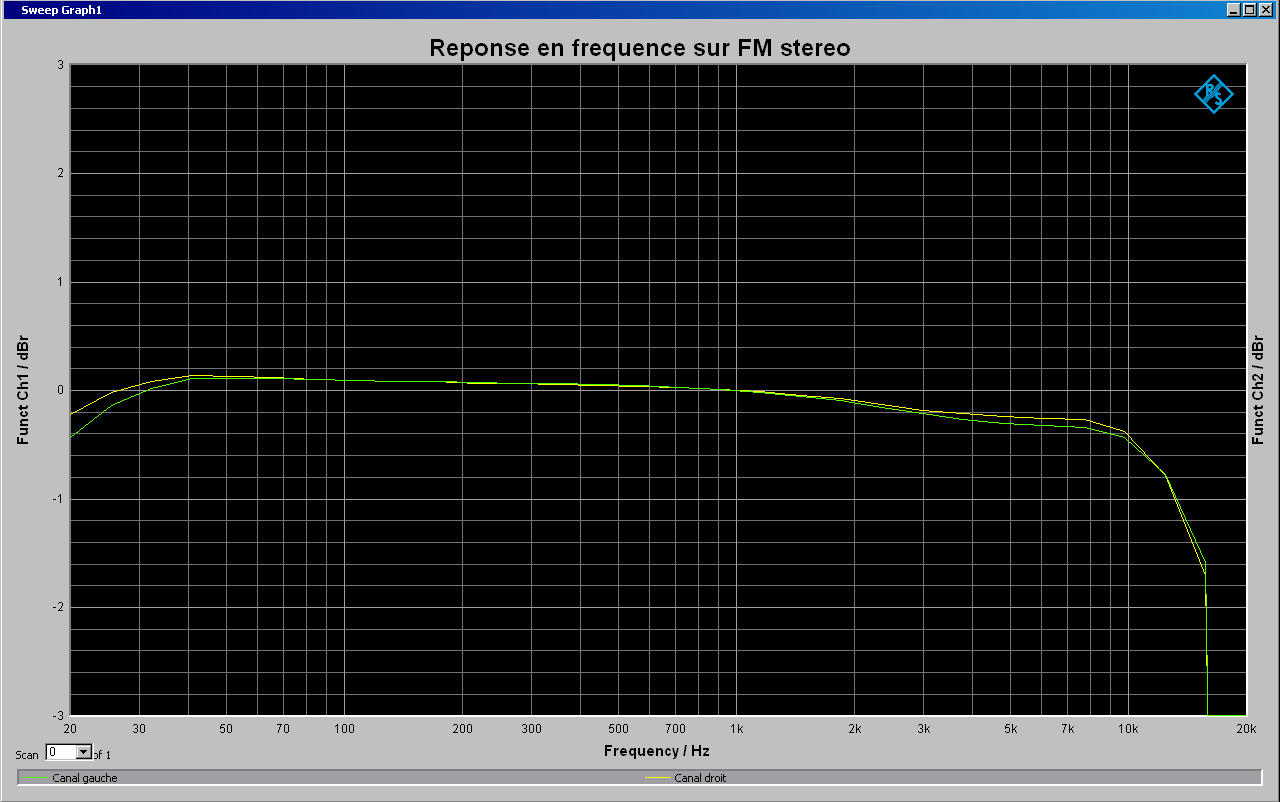

Réponse en fréquence du tuner FM stéréo, toujours sur 98Mhz, 70dBµV.

Harman Kardon 730

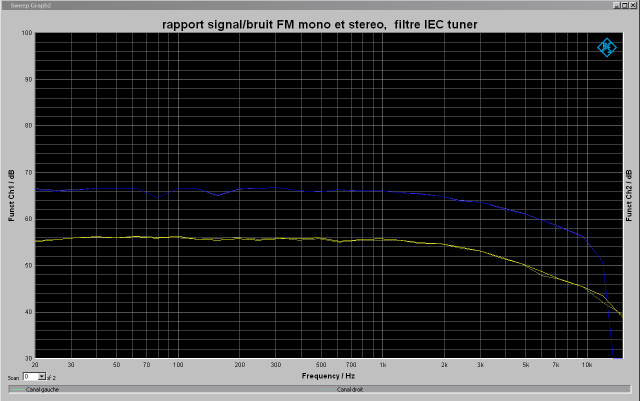

Rapport signal/bruit du tuner FM, que ce soit en mono ou stéréo.

Harman Kardon 730

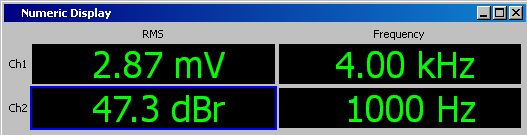

Après réglage, la séparation FM stéréo est un peu au-dessus de 47db. Donné pour 40db minimum par Harman Kardon, elle était de 44db avant réglage.

Laissons la section tuner de côté et voyons le reste des mesures.

Harman Kardon 730

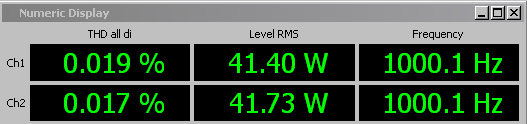

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Harman Kardon 730
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Harman Kardon 730
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Harman Kardon 730

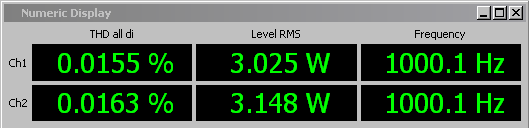

Distorsion relevée à 3w sous 8 ohms, entrée phono.

Harman Kardon 730

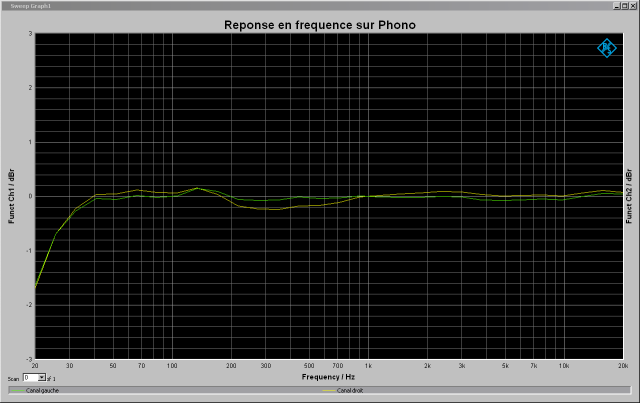

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Harman Kardon 730
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Harman Kardon 730
Harman Kardon 730
Harman Kardon 730
Harman Kardon 730
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz à environ 1w en sortie sous 8 ohms.

Harman Kardon 730
Connectique.
