Sansui TU-777

Sansui TU-777 : très bel exemplaire !
Et si on “causait” tuner aujourd’hui avec ce superbe exemplaire de Sansui TU-777 ?

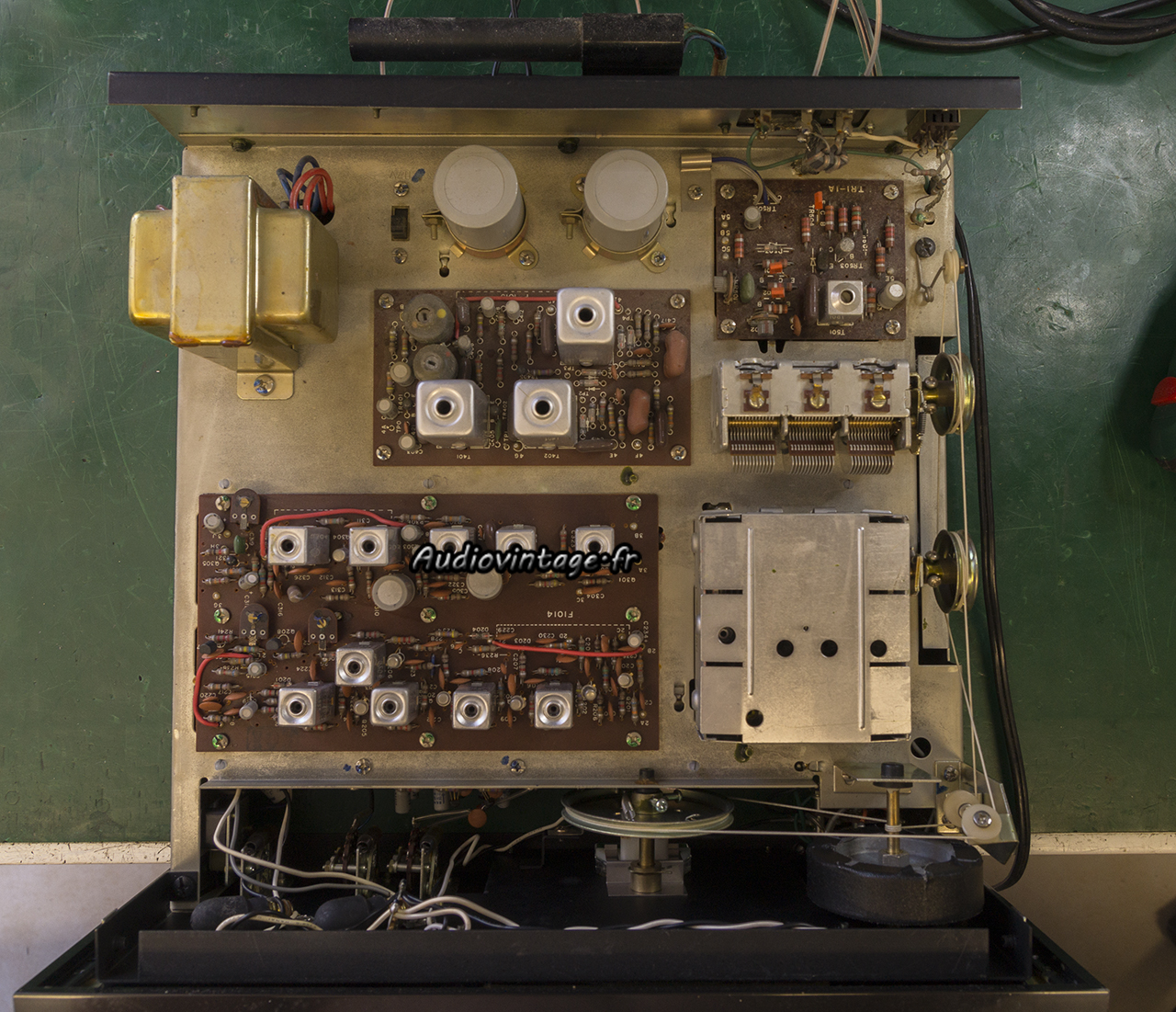

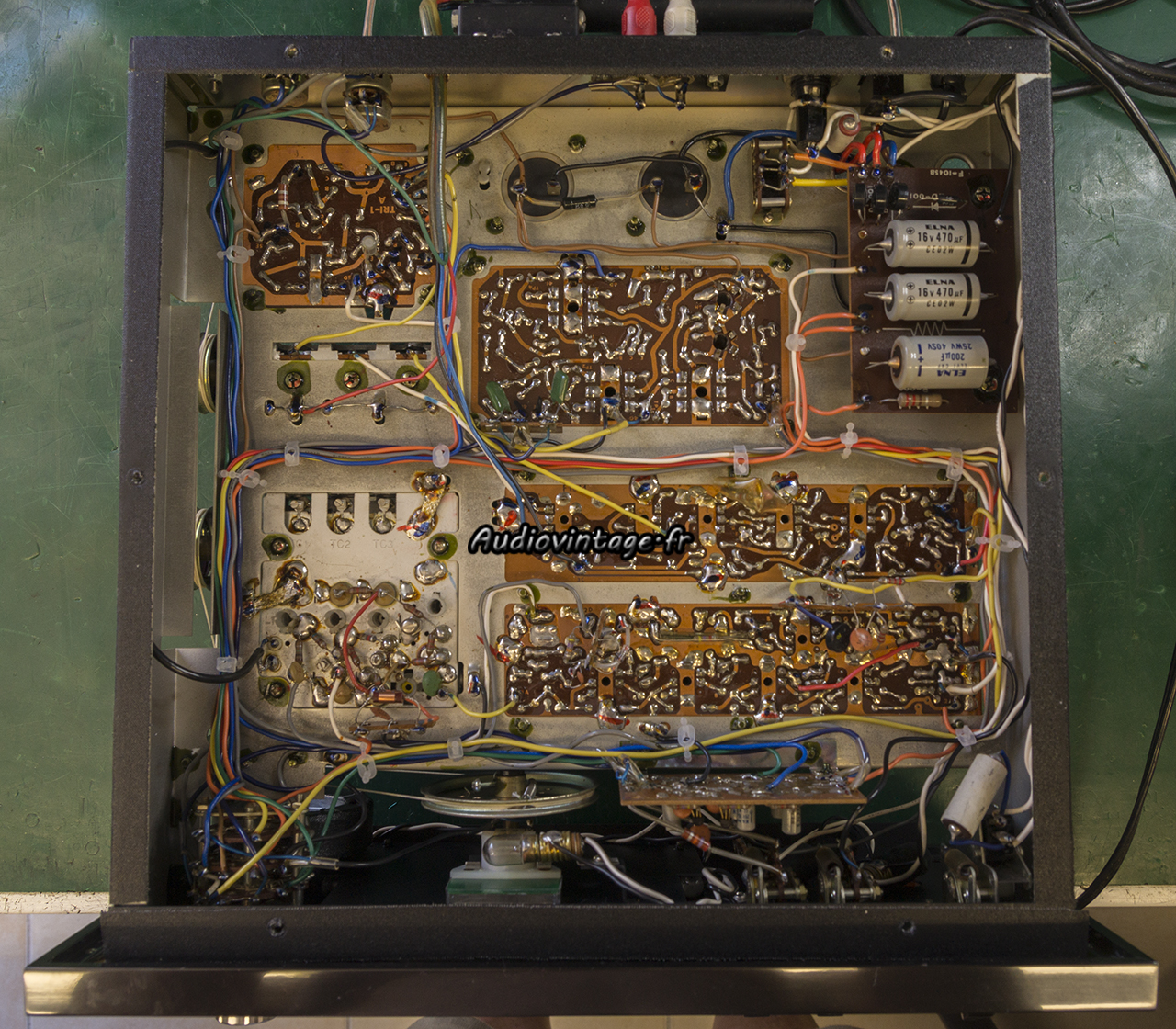

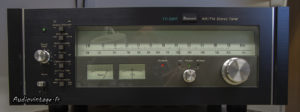

Sansui TU-777 : à son arrivée.
Sansui TU-777 : à son arrivée.
Il fonctionne encore mais à quelques petits soucis : aiguille décalée, mauvaise séparation stéréo, sonorité « sombre » du fait d’une désaccentuation incorrecte.

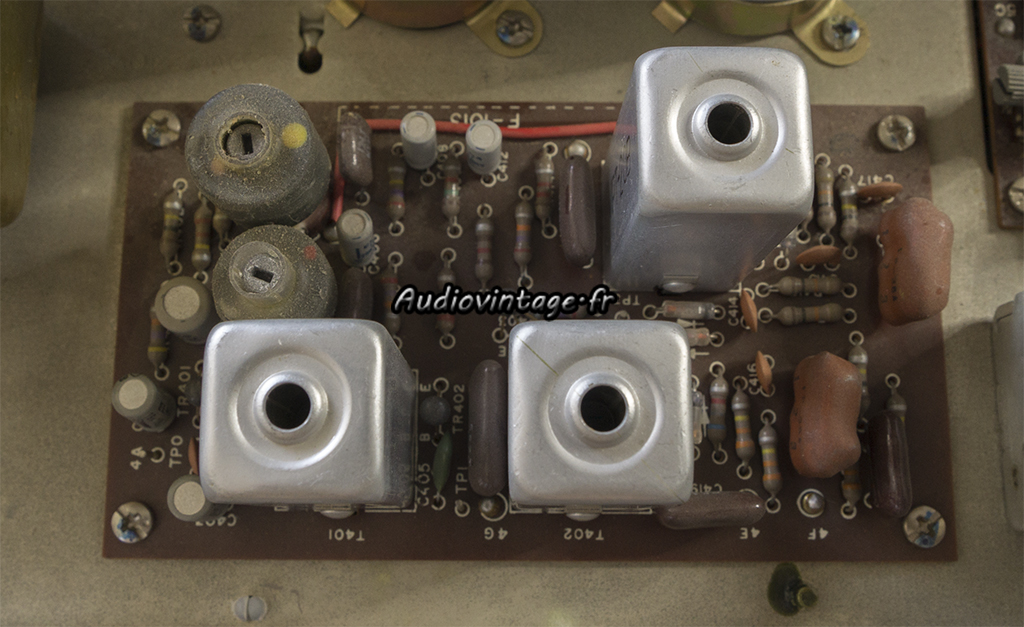

Sansui TU-777 : étage MPX à revoir.
L’étage MPX.

Sansui TU-777 : étage MPX révisé et modifié.
Condensateurs chimiques neufs et modification de la désaccentuation (j’y reviendrais lors des mesures).

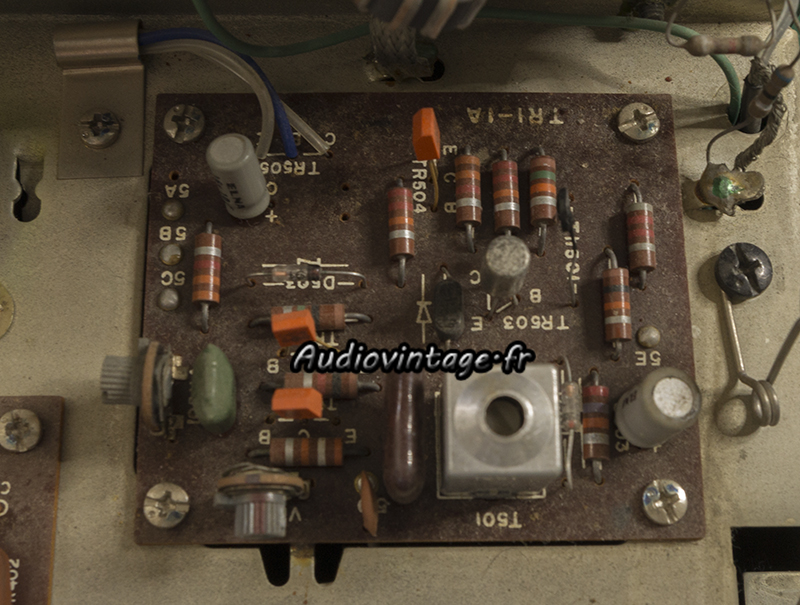

Sansui TU-777 : circuit à revoir.
Le circuit de gestion du passage de Mono à Stéréo et voyant associé.

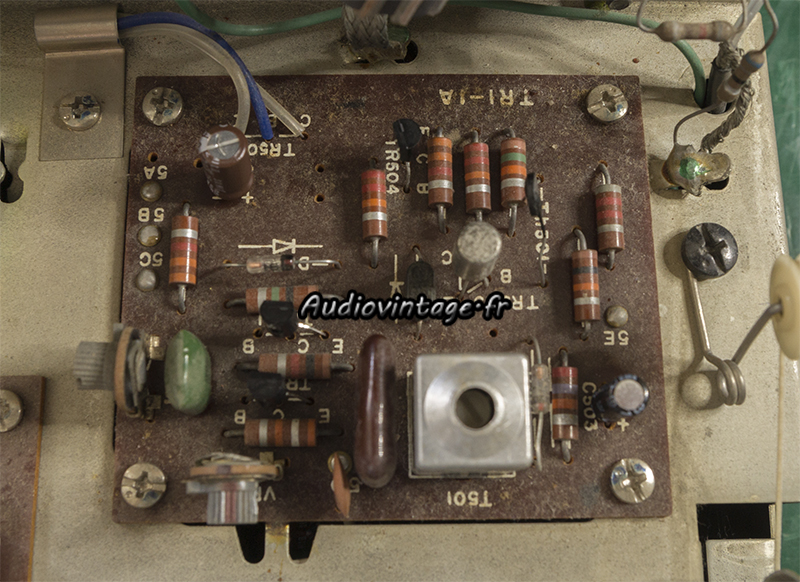

Sansui TU-777 : circuit revu.
Condensateurs chimiques neufs tout comme certains transistors.

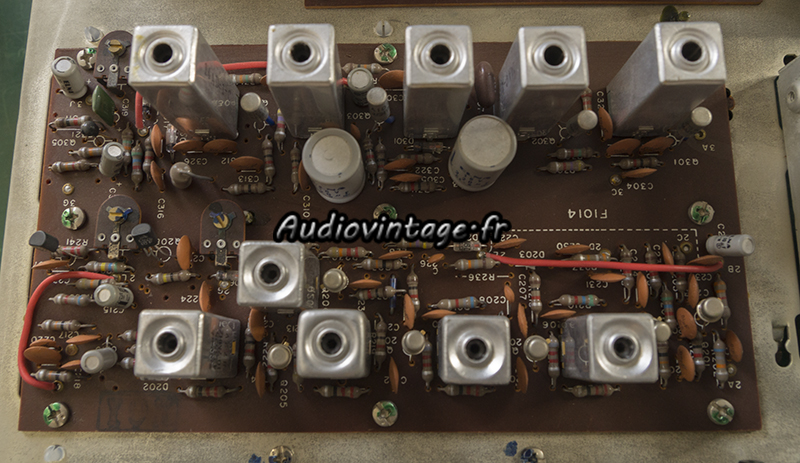

Sansui TU-777 : étage IF à revoir.
Le circuit IF (FM et AM).

Sansui TU-777 : étage IF revu.
Chimiques neufs ainsi que deux transistors.

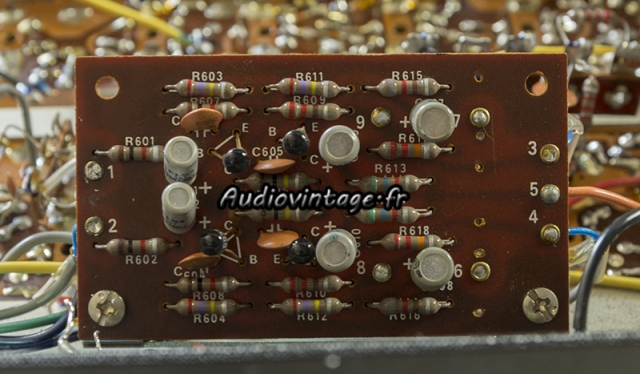

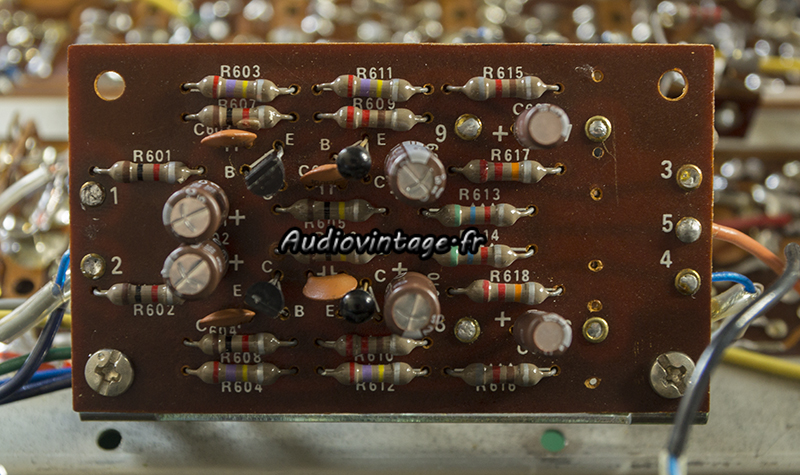

Sansui TU-777 : circuit audio à revoir.
Le circuit audio.

Sansui TU-777 : circuit audio révisé.
Condensateurs chimiques neufs ici aussi tout comme deux transistors.

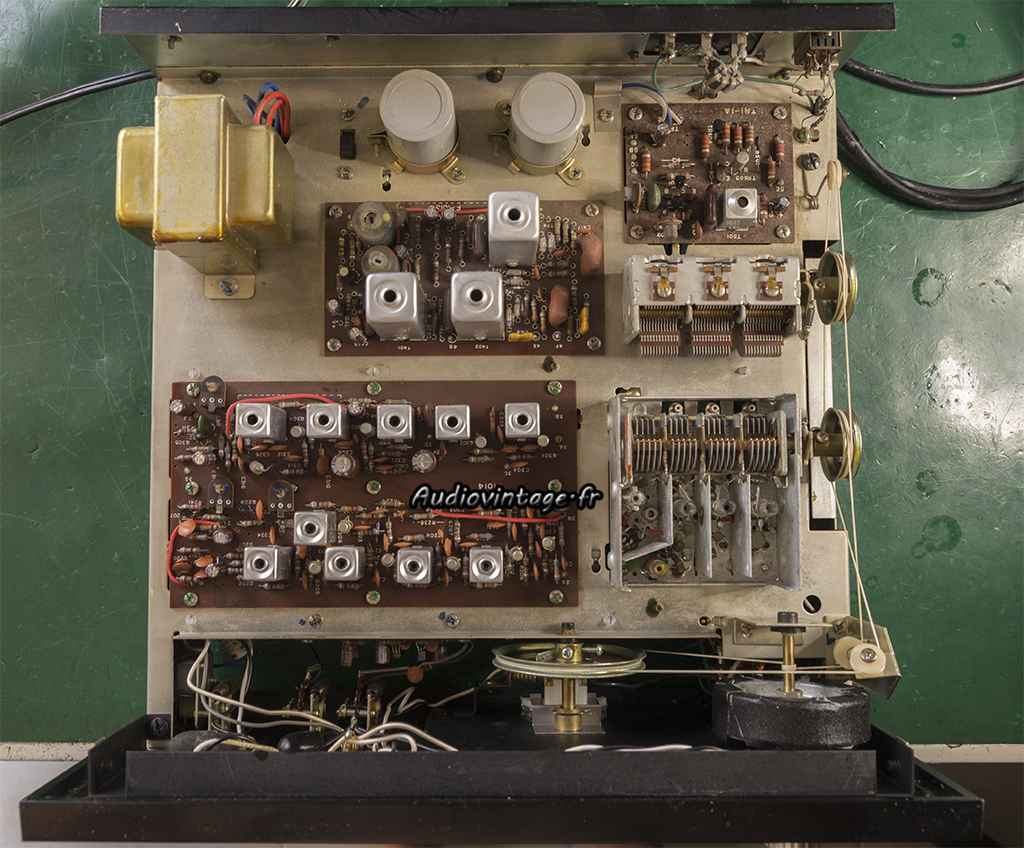

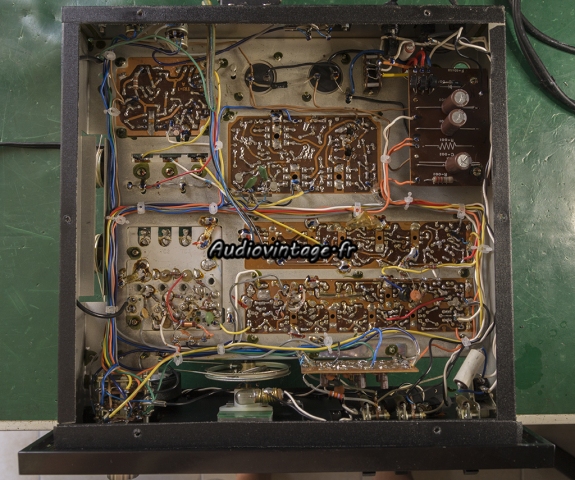

Sansui TU-777 : terminé.
Sansui TU-777 : terminé.
Remplacement des composants terminé, y compris les trois condensateurs chimiques axiaux sous la bête.

Les mesures “avant intervention” ont été faites avant tout changement de composants ou ajustements.

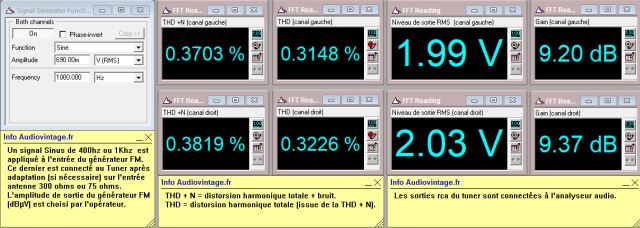

Sansui TU-777 : distorsion-en-FM-mono-98mhz-80dBµV-avant-intervention
Sansui TU-777 : distorsion-en-FM-stéréo-98mhz-80dBµV-avant-intervention
Mesures de distorsion en FM mono puis en FM stéréo, tuner et générateur calé sur 98Mhz, 80dBµV en sortie du générateur.

Sansui TU-777 : distorsion-en-FM-mono-98mhz-80dBµV-après-intervention
Sansui TU-777 : distorsion-en-FM-stéréo-98mhz-80dBµV-après-intervention
Mesures identiques, après remplacement des divers composants et surtout un alignement complet. Un gain significatif !

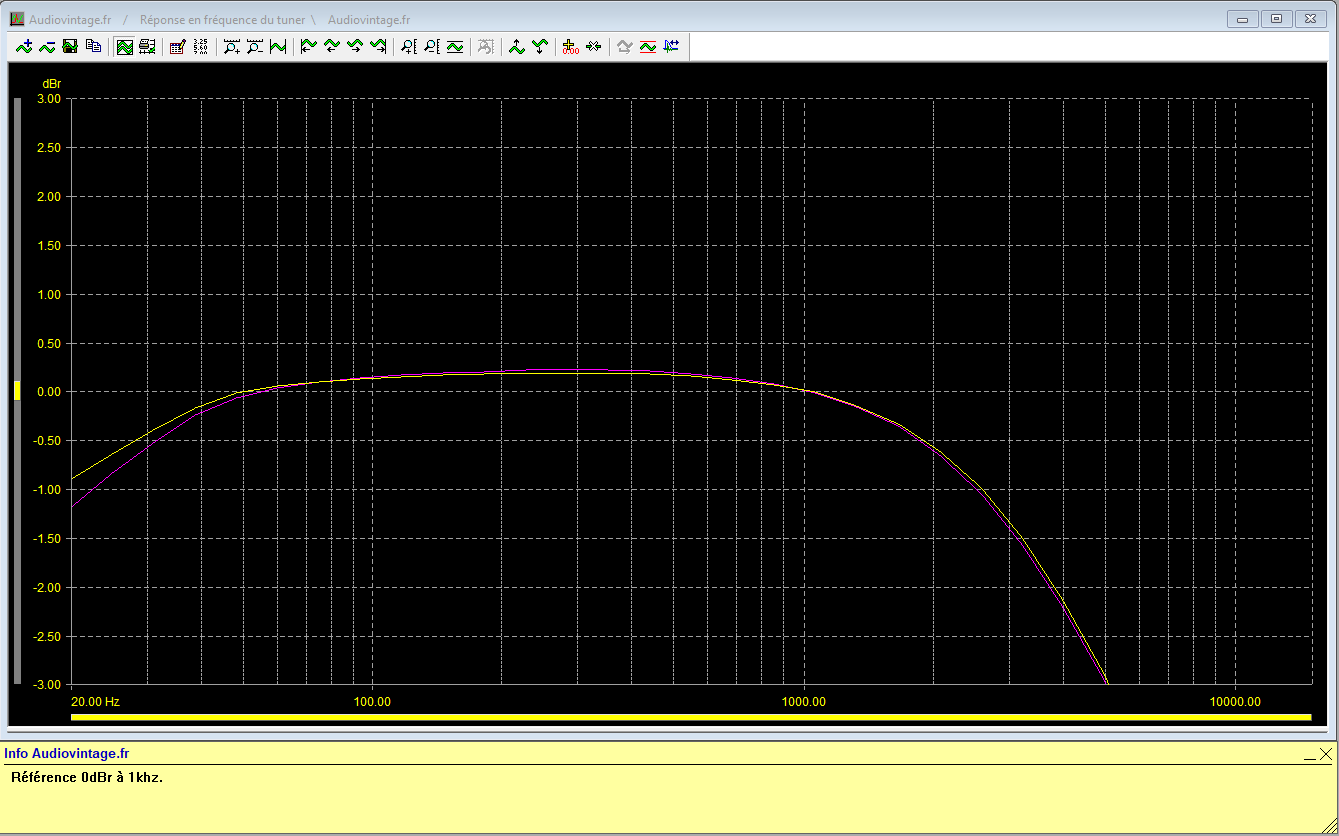

Sansui TU-777 : réponse-en-fréquence-FM-stéréo-98Mhz-80dBµV-avant-intervention
Réponse en fréquence en FM stéréo sur 98Mhz, 80dBµV, avant intervention.

Je l’ai déjà plus qu’évoqué dans mon article présentant l’intervention réalisée sur un TU-555 mais je vais en remettre une couche ici 🙂
Il apparaît qu’un nombre inconnu mais probablement conséquent de ces anciens tuners Sansui (au moins les TU-555, TU-666 et TU-777) n’ont pas été configurés correctement pour une écoute en Europe et qui plus est en France.
En effet, ces appareils, prévus électriquement pour être utilisés en Europe et aux USA (multi-tension) n’ont pas de switch permettant de régler la désaccentuation.
Je vous invite à lire cet excellent article : https://www.sonelec-musique.com/electronique_bases_diffusion_fm_preac_desac.html.
Le bon réglage est possible uniquement en modifiant la valeur de certains composants, ce qui, apparemment, a rarement été effectué avant la vente à l’époque.
Ceci est clairement audible, et si vous trouvez qu’il n’y a pas d’aigus à l’écoute de votre vieux tuner Sansui, il y a de forte chance que ce soit en effet le cas et qu’il ne soit pas configuré correctement !

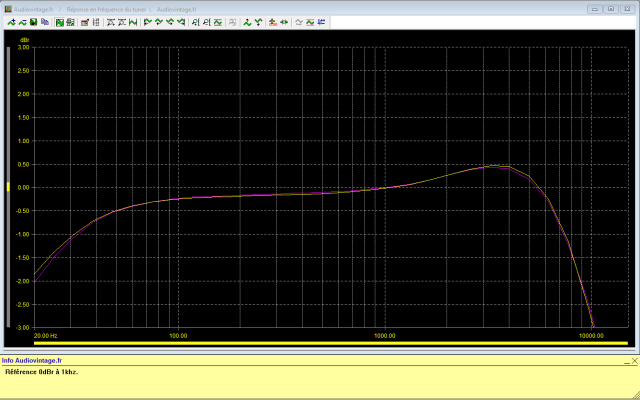

Sansui TU-777 : réponse-en-fréquence-FM-stéréo-98Mhz-80dBµV-final
Voici la réponse en fréquence après correction.

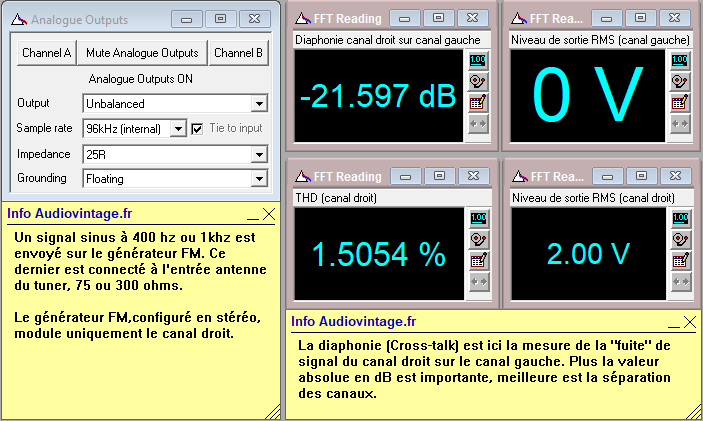

Sansui TU-777 : séparation-stéréo-98Mhz-80dBµV-avant-intervention
Mesure de séparation stéréo avant intervention.

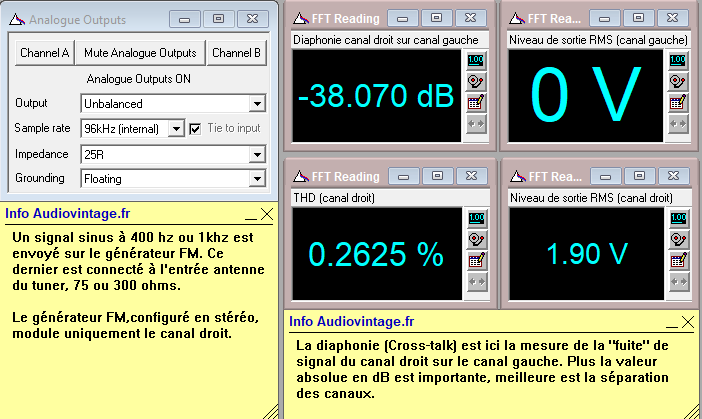

Sansui TU-777 : séparation-stéréo-98Mhz-80dBµV-après-intervention
Mesure identique après intervention, 38db, c’est beaucoup mieux !

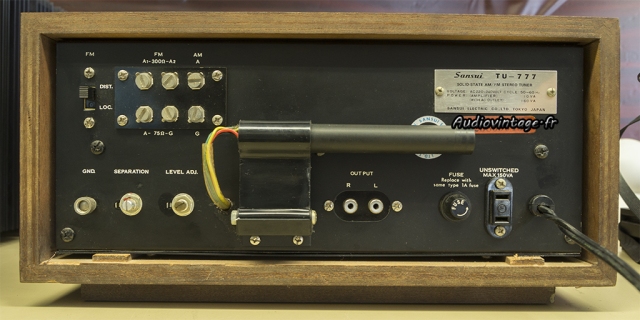

Sansui TU-777 : connectique.
Connectique, vous noterez le joli coffret bois.
