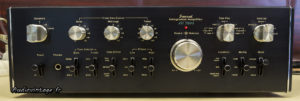

Comment ? Un vieux Sansui qui n’est pas encore présenté sur Audiovintage ?
Et oui, l’AU-888 n’était curieusement pas encore coutumier du lieu, changeons cela.

Il a déjà eu droit à une visite importante. En l’occurrence, la quasi-totalité des condensateurs chimiques ont été remplacés.
Mais le remplacement des capas dans un amplificateur n’est qu’une des étapes (importante il est vrai) à réaliser lors d’une révision. En aucun cas vous ne devez croire que des condensateurs neufs font que l’amplificateur de vos rêves est révisé d’A à Z.
Et je me dois de souligner, encore une fois, que les articles proposés sur ce site ne sont que des comptes rendus « lisibles » et non pas des didacticiels.
Autrement dit, toutes les manipulations, réglages, remplacements de composants ne sont pas nécessairement indiqués !

Mais revenons à notre vieux compagnon. Il fonctionne, plutôt bien d’ailleurs, jusqu’à ce que le canal gauche décide de faire savoir qu’il n’est pas si en forme que cela, en crachotant, en émettant des « plops » tout en faisant faire du sport au boomer de l’enceinte qui lui est connecté = transistors en fin de vie sur le circuit driver correspondant.

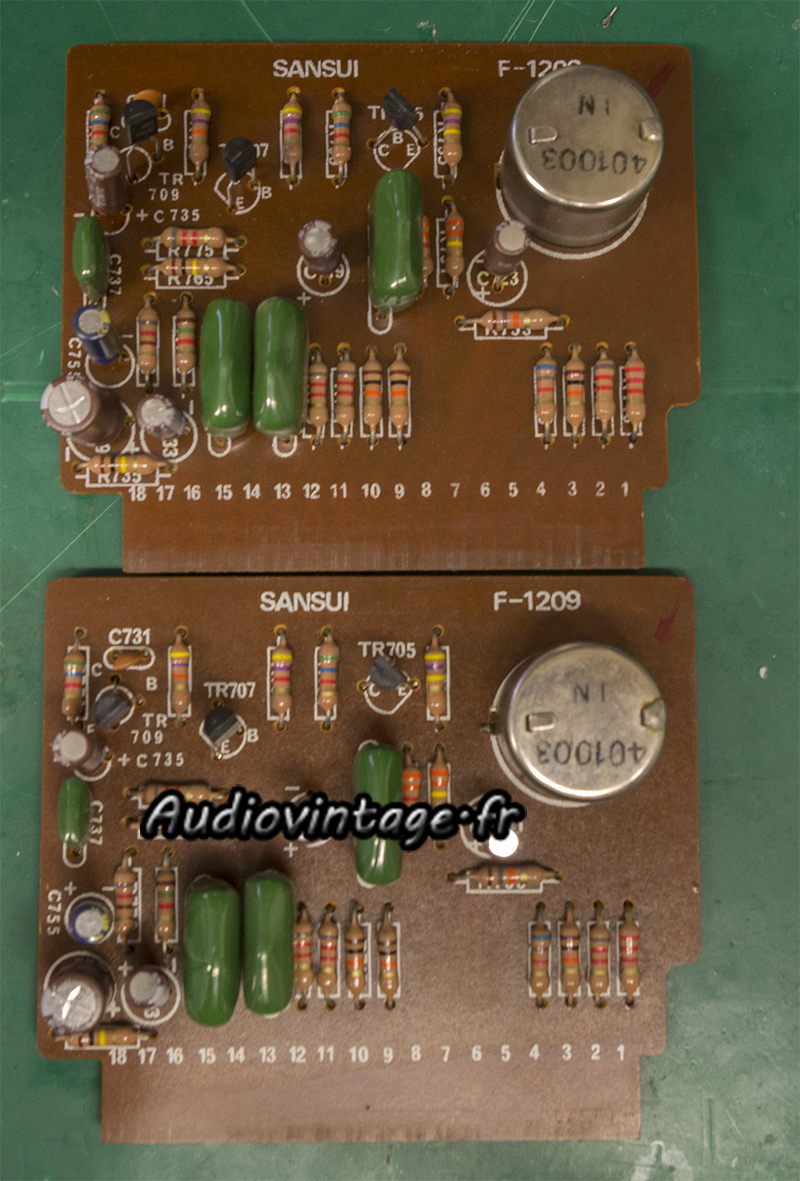

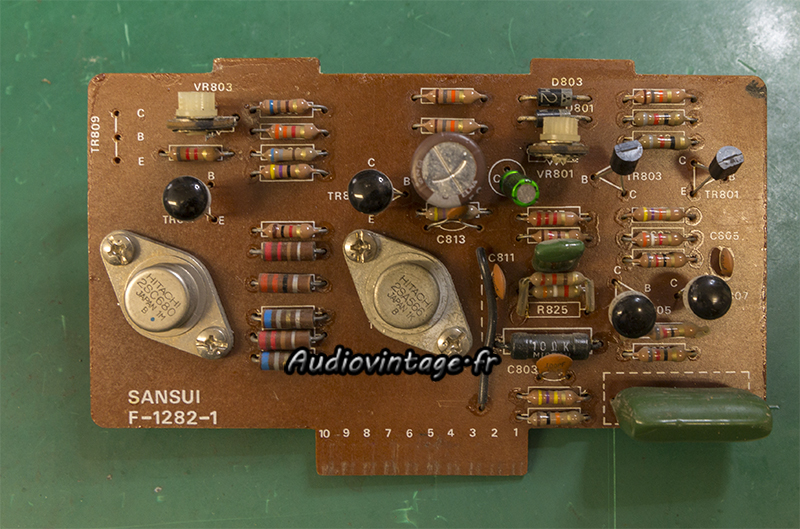

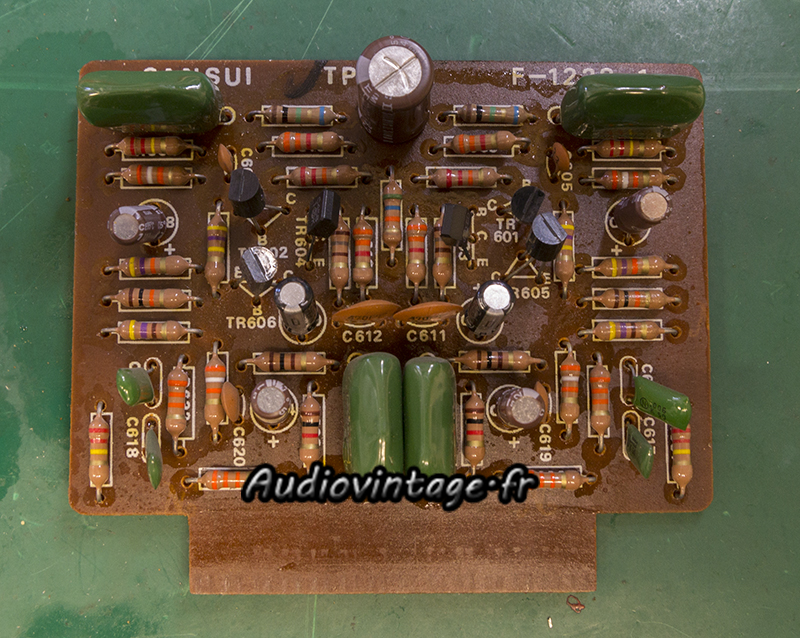

Voici un des circuits driver.

La quasi-totalité des transistors ont été remplacés, intervention identique sur le second circuit.

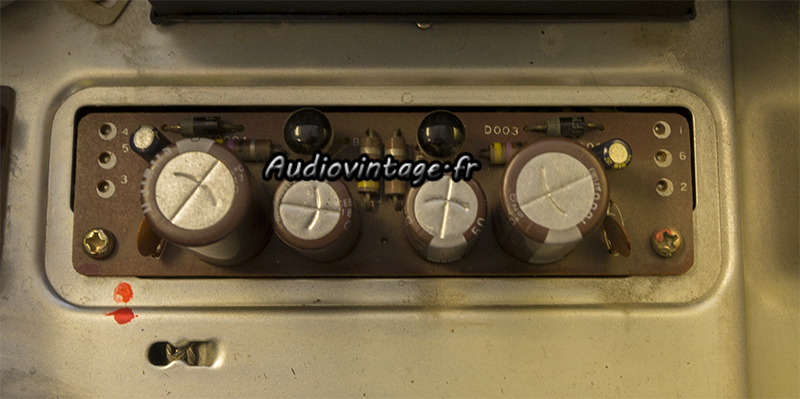

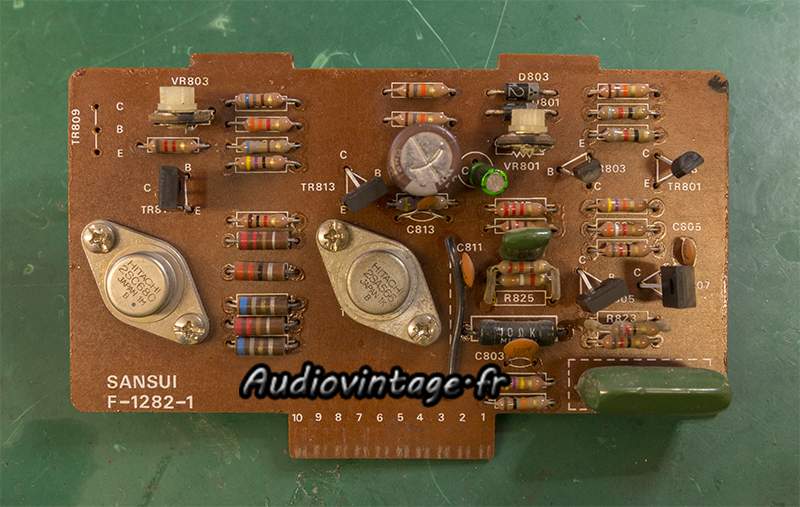

Le circuit « power block ».

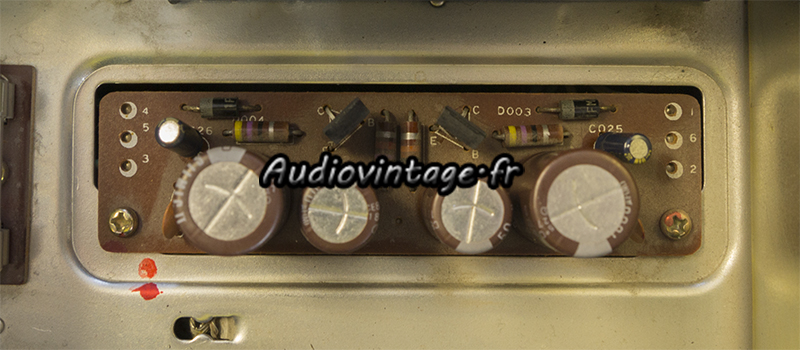

Ici aussi les transistors « soucoupes » sont remplacés.

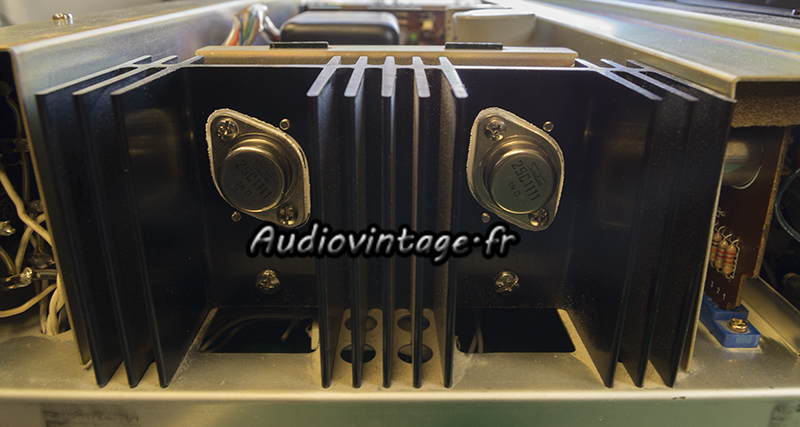

Les transistors de puissances sont démontés, testés au traceur de courbe puis remontés avec des micas neufs et de la graisse fraîche.

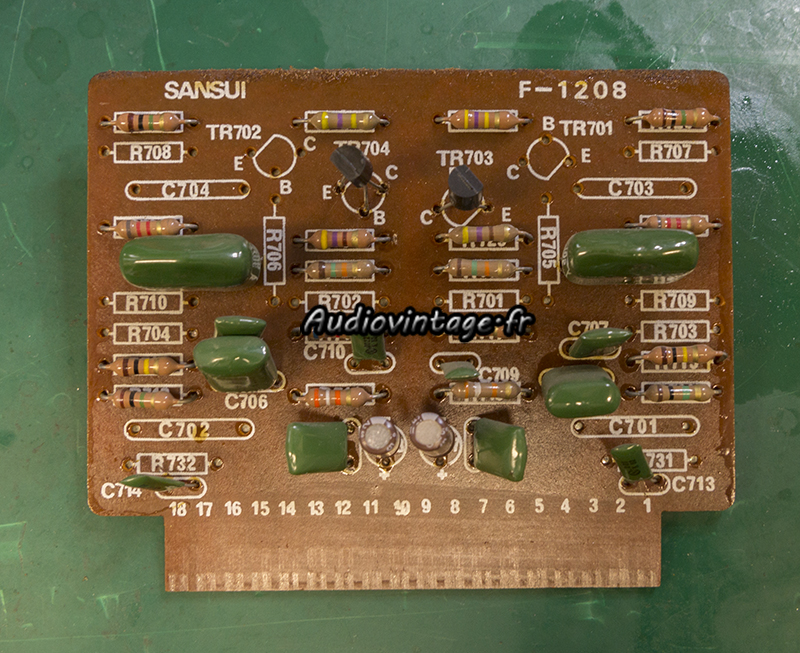

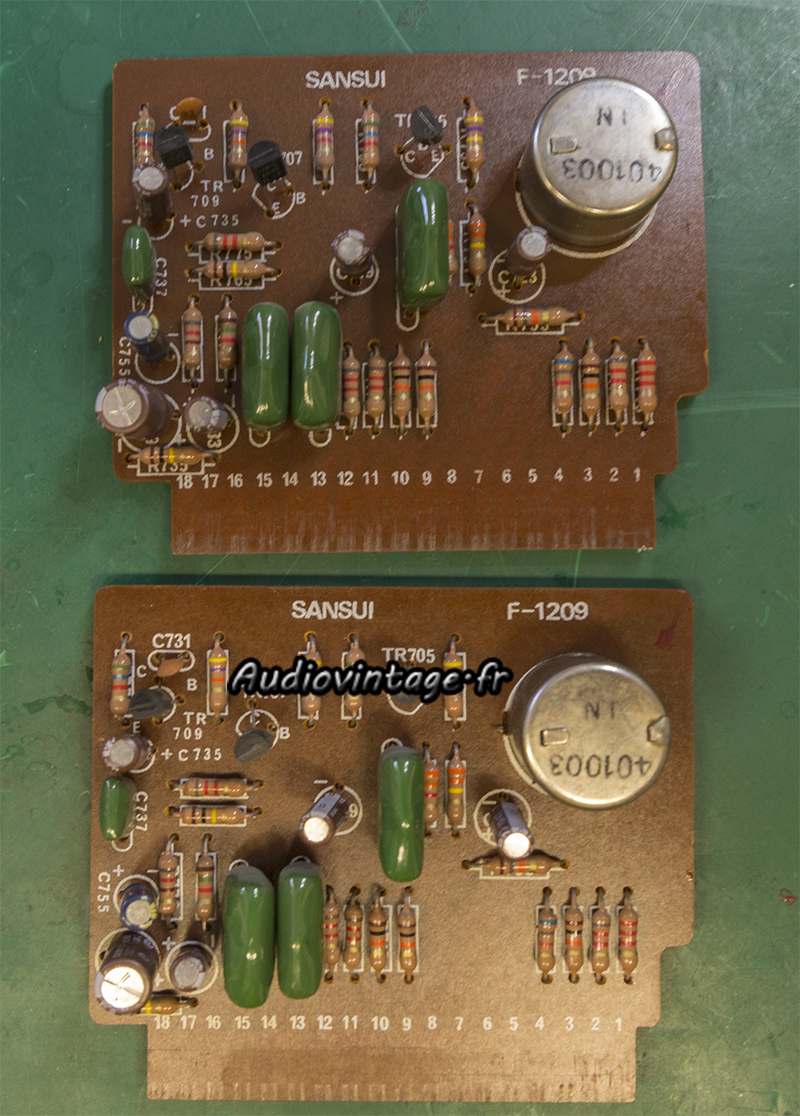

Les circuits de tonalité.

Ici aussi, les transistors sont remplacés.

Le circuit filtre.

Et ses deux transistors remplacés.

Le circuit phono. Vous le voyez le condensateur chimique remplacé qui n’a pas la bonne valeur ?
Non ? C’est normal moi non plus je ne l’ai pas vu, jusqu’à la mesure sur le banc Rohde & Schwarz UPV.

Le voici avec des transistors neufs ainsi que deux condensateurs chimiques. Lee mesures seront visibles plus bas dans l’article.

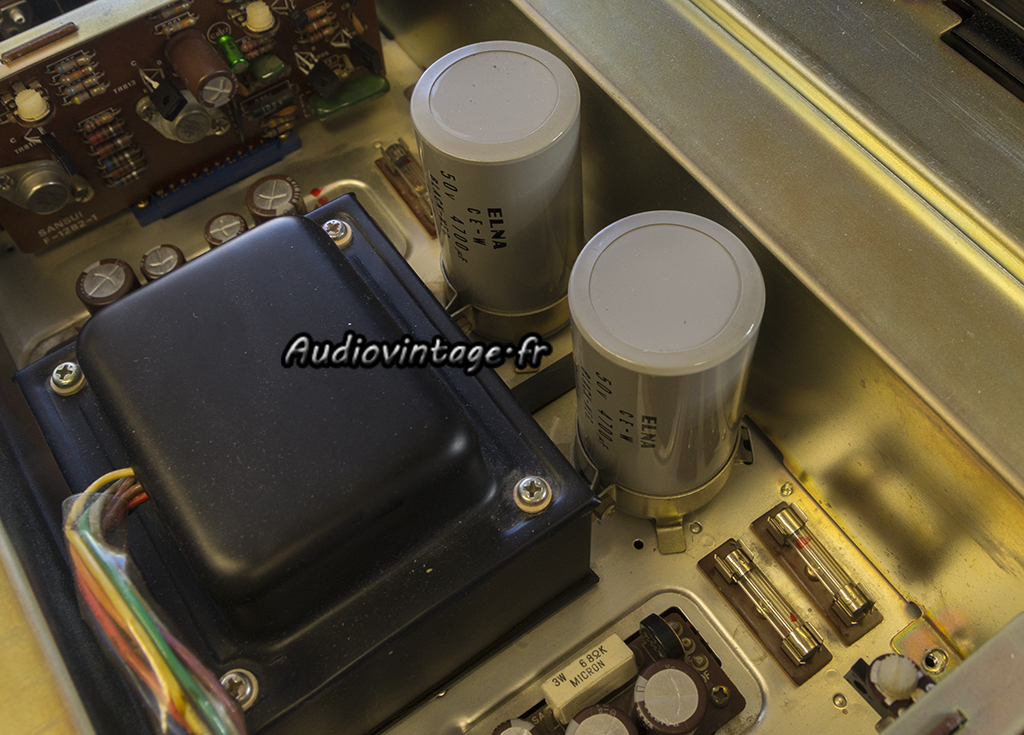

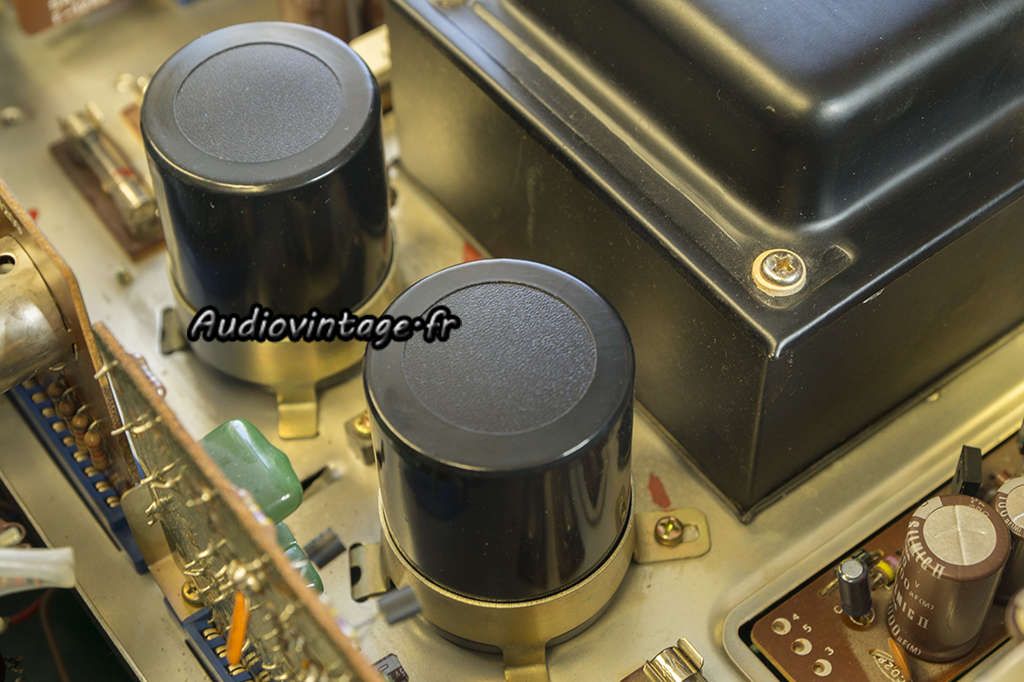

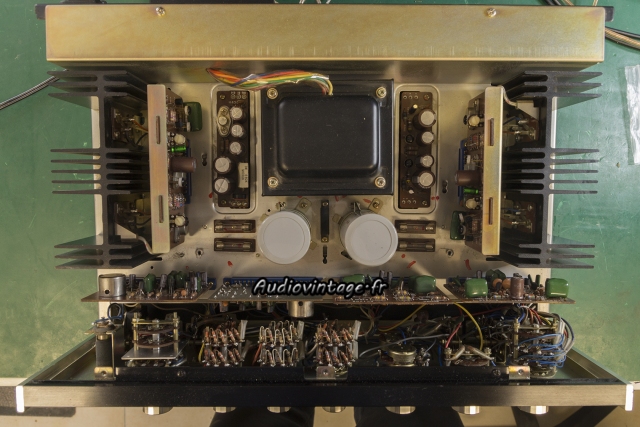

Les condensateurs de filtrage originaux.

Ils sont remplacés par des neufs.

En accord avec le propriétaire, le circuit « particulier » de protection a été désactivé. Il serait possible de le remettre en route avec la soudure de deux fils.

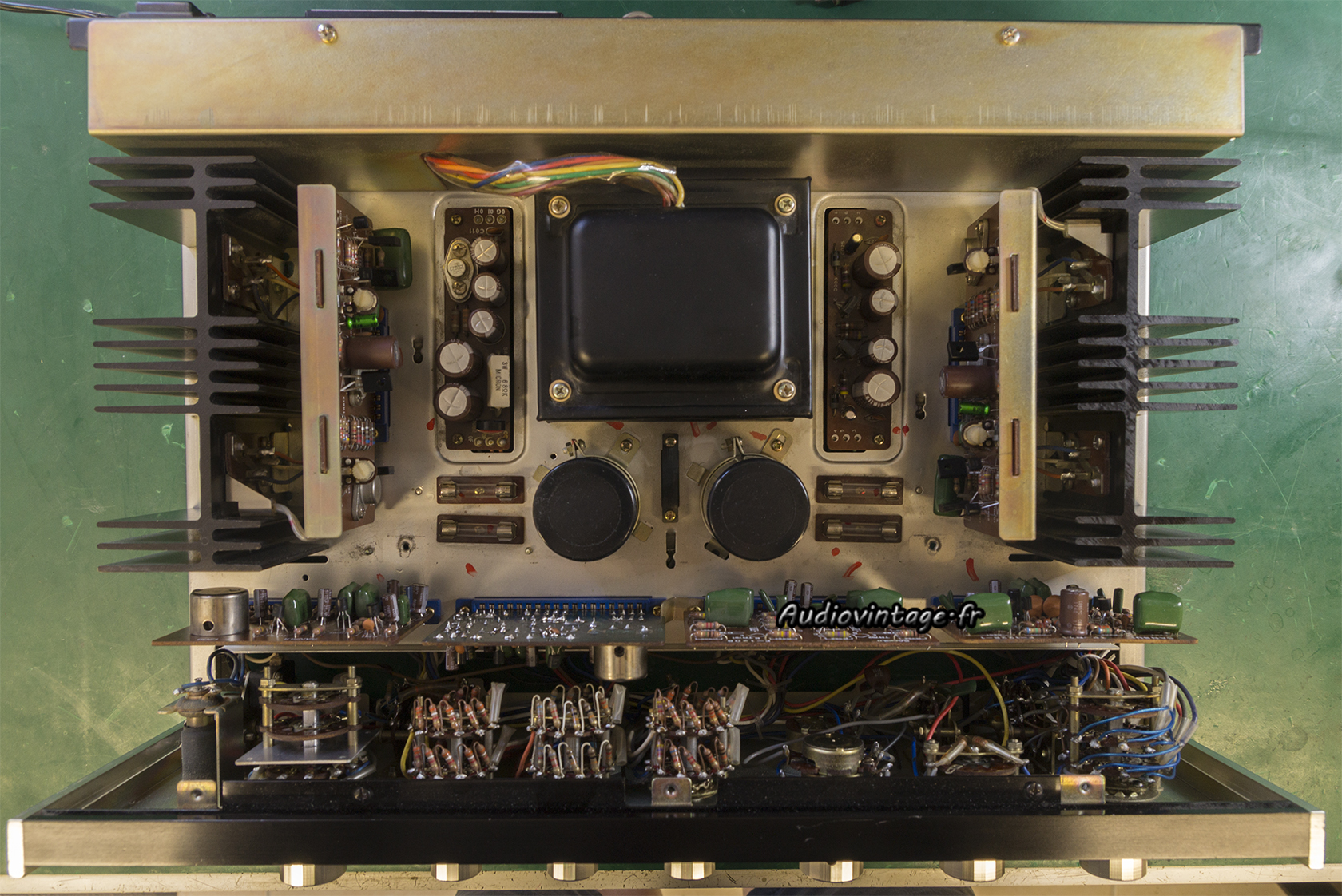

Terminé. Les réglages de bias et d’offset ont été repris, ceci est obligatoire après le remplacement de transistors, mais puisque vous me le demandez gentiment, ils étaient mauvais avant mon intervention.

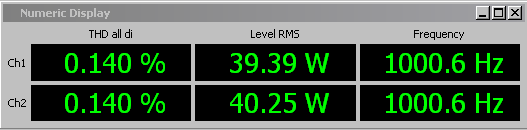

Distorsion à 2x40w sous 8 ohms, entrée aux.

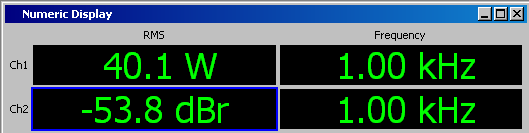

Diaphonie à 40w sous 8 ohms et à 1khz, entrée aux.

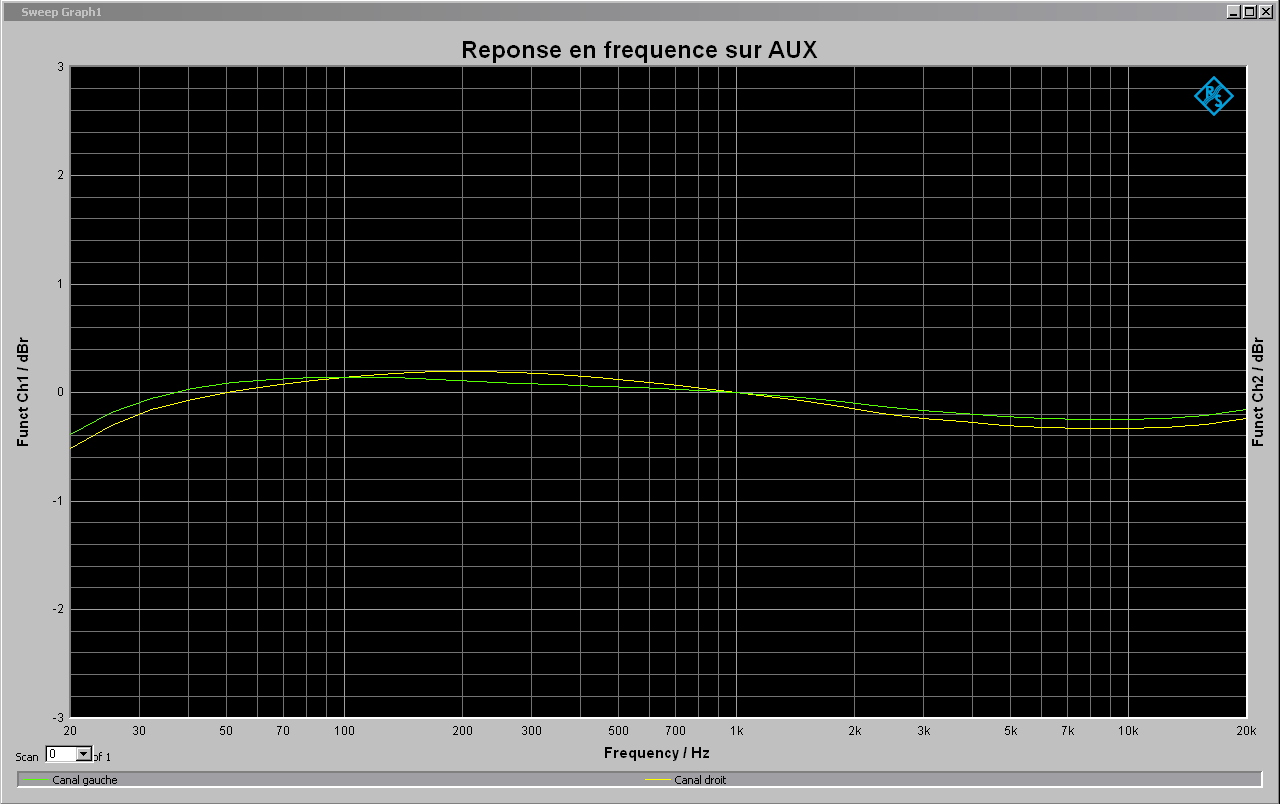

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

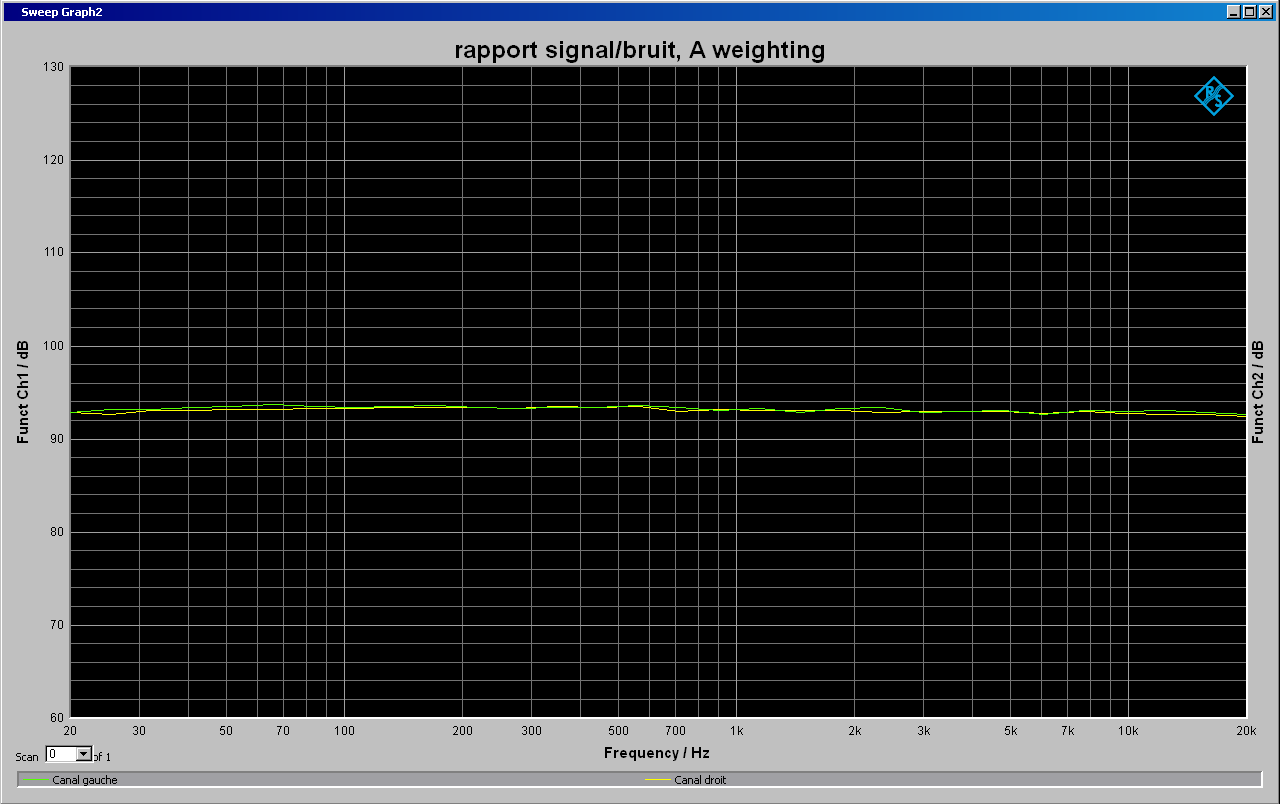

Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

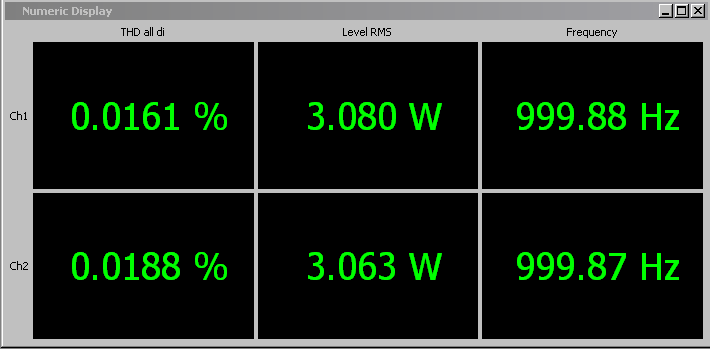

Distorsion relevée à 3w sous 8 ohms, entrée phono.

Diaphonie à 40w sous 8 ohms et à 1khz, entrée phono.

J’écrivais plus haut que l’intervenant c’était planté dans la valeur d’un condensateur chimique sur l’étage phono.

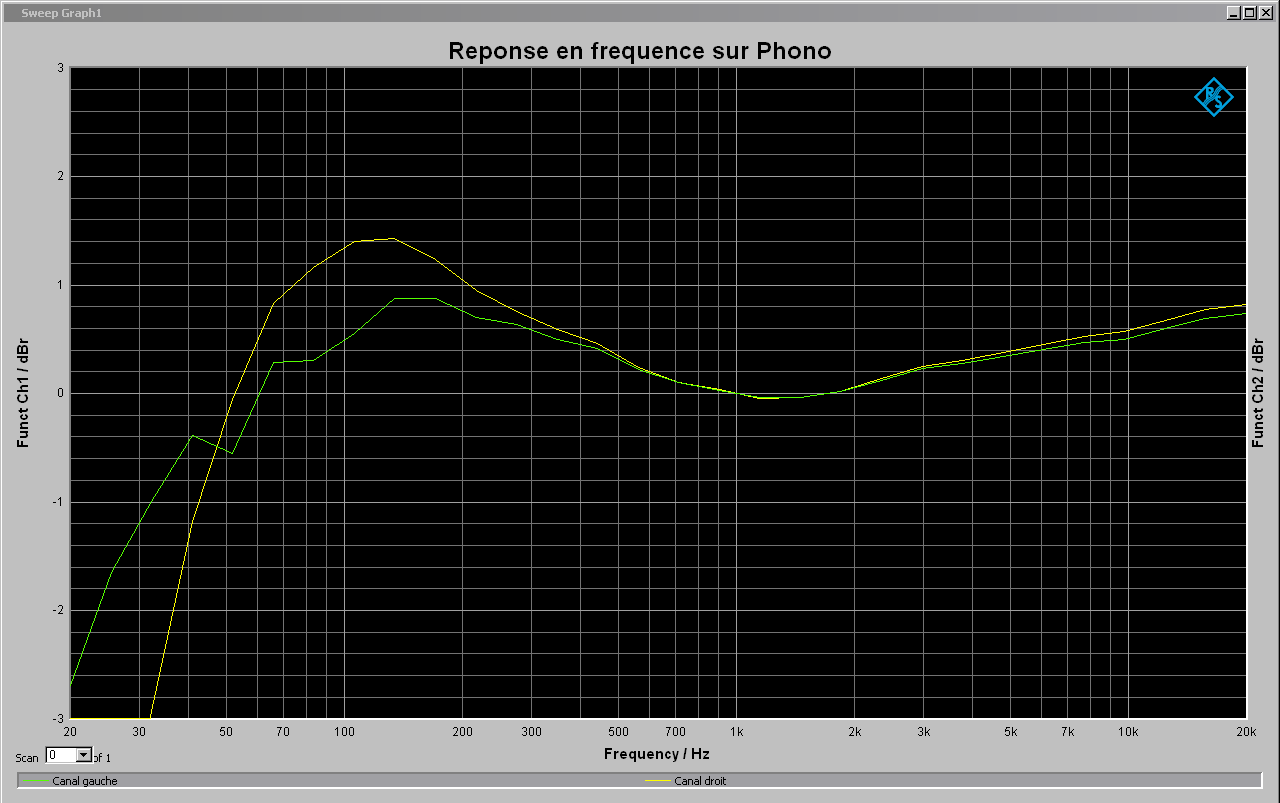

Voilà ce que cela donne en réponse en fréquence.

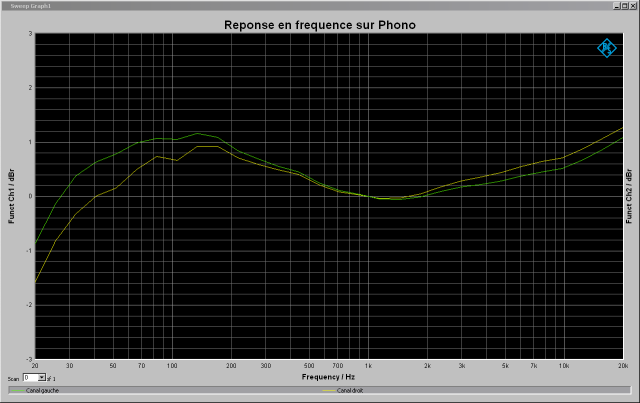

Et voilà après correction.

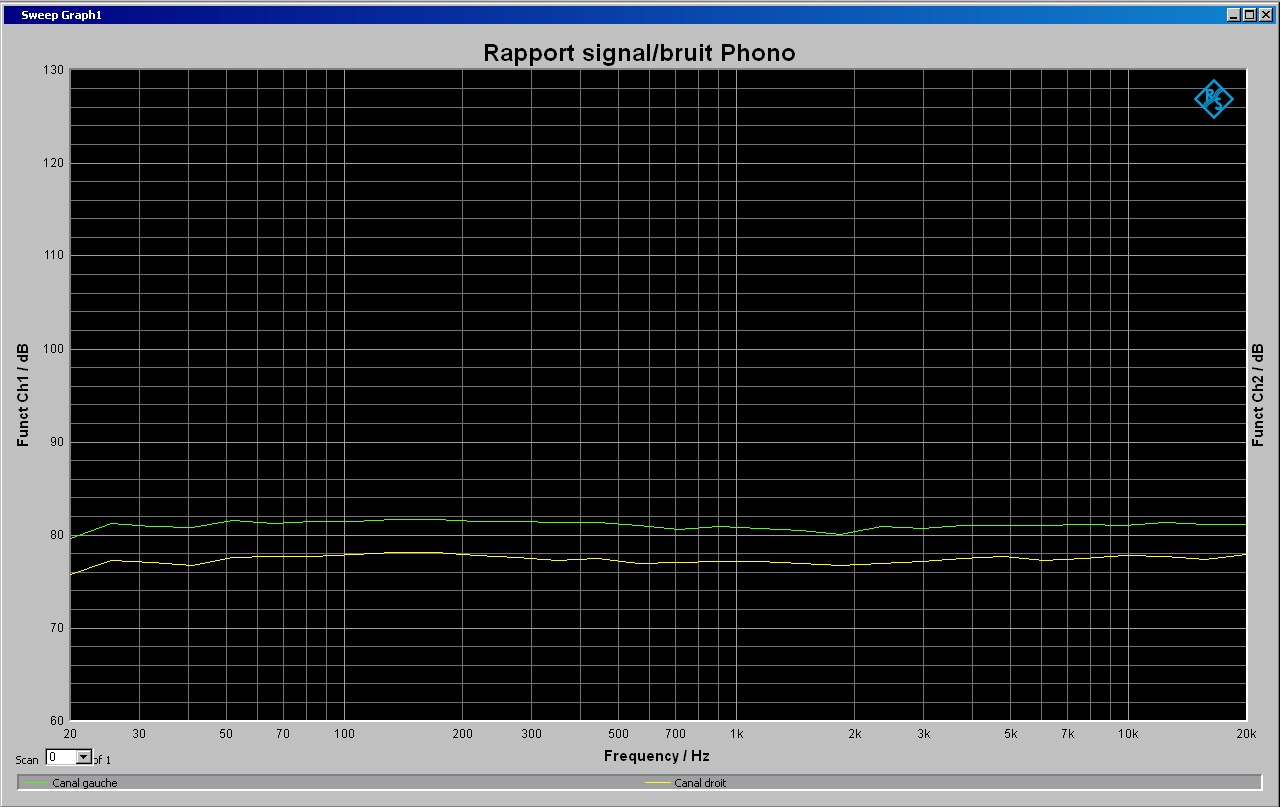

Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

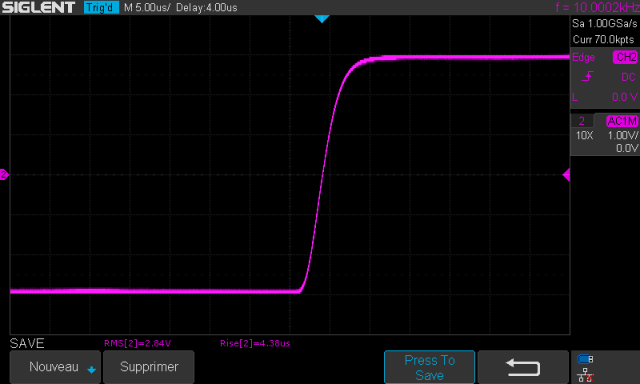

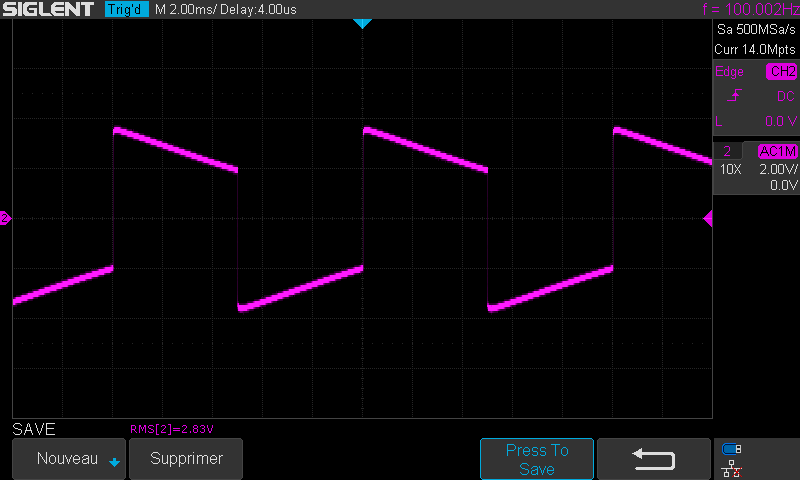

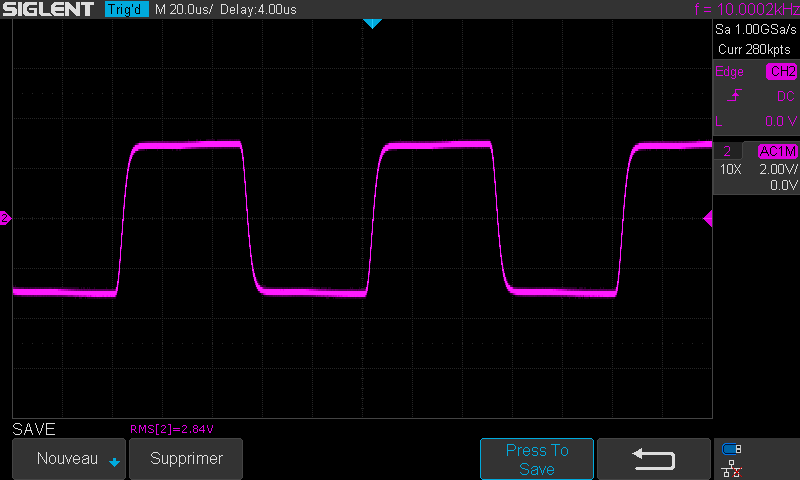

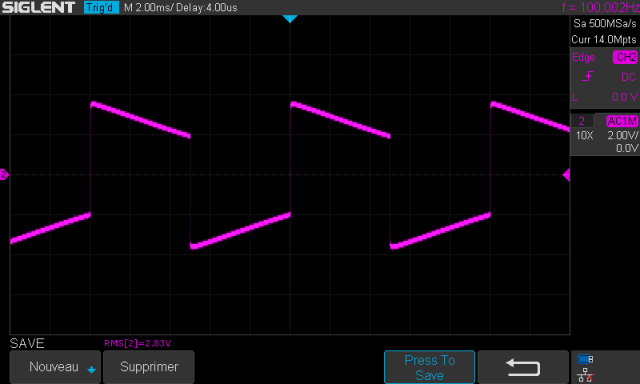

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

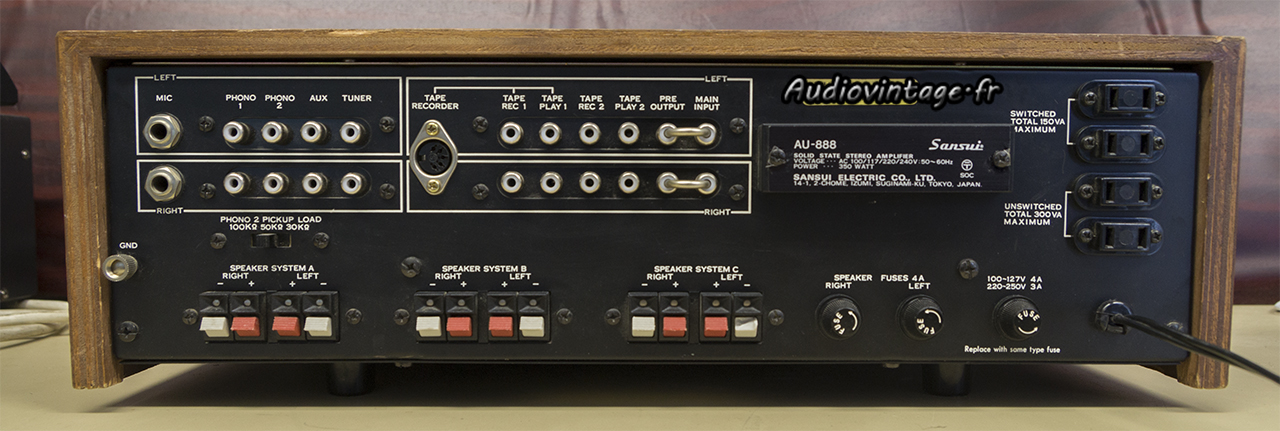

Connectique.
