Un petit nouveau se présente à vous. Un bloc de puissance Luxman M-12. Aussitôt acquis par son nouveau propriétaire, il est venu se refaire une beauté à l’atelier.

Luxman M-12
L’appareil est dans son jus, fonctionnel.
Il est équipé des « fameux » modules Luxman DML-01 problématiques à un moment ou à un autre, et je ne vais pas attendre que cela arrive.

Luxman M-12
Un des circuits d’amplifications.
Le circuit du module DML-01 est connu, j’ai donc décidé d’en fabriquer quelques-uns.

Luxman M-12
Un module DML-01 tout neuf !

Luxman M-12
Petite visite du relai pour nettoyage.

Luxman M-12
Circuit révisé. Condensateurs chimiques, résistances ajustables et module DML-01 neufs en place. Graisse fraiche sous les transistors.
Le second canal reçoit des soins identiques.

Luxman M-12
Le circuit d’alimentation.

Luxman M-12
Reçoit des nouveaux chimiques.

Luxman M-12
Et c’est au tour du circuit de protection.

Luxman M-12
Même topo.

Luxman M-12
Les trois Rifa étaient bien cuits !

Luxman M-12
Bias et offset sont ajustés, deux loupiottes HS sont remplacées.

Luxman M-12
Distorsion relevée à puissance nominale sous 8 ohms.

Luxman M-12
A 2×100 watts sous 8 ohms.

Luxman M-12
Réponse en fréquence à 1w en sortie.

Luxman M-12
Luxman M-12
Luxman M-12
Signal carré à 100hz, 1khz et 10khz.

Luxman M-12

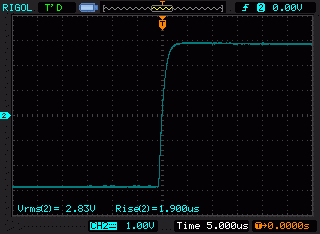

Temps de montée à 10khz.

Luxman M-12
En route !

Luxman M-12
Connectique.
