Grosse révision (mais tout à fait normale) du très bon intégré Sansui AU-517.

Sansui AU-517
Sansui AU-517
Bon, on ne voit pas très bien 🙂 mais il y a quelques traces d’au moins une ancienne visite. Pas de quoi crier au loup, les opérations à réaliser dans cet appareil sont habituelles.

Sansui AU-517
Un des deux circuits « driver «

Sansui AU-517
Du très classique, remplacement des chimiques, nouvelle graisse thermique, suppression de la colle corrosive (et remplacement si besoin des composants dont les pattes sont rongées par celle-ci), nettoyage, vérification des ajustables de bias et d’offset.

Sansui AU-517

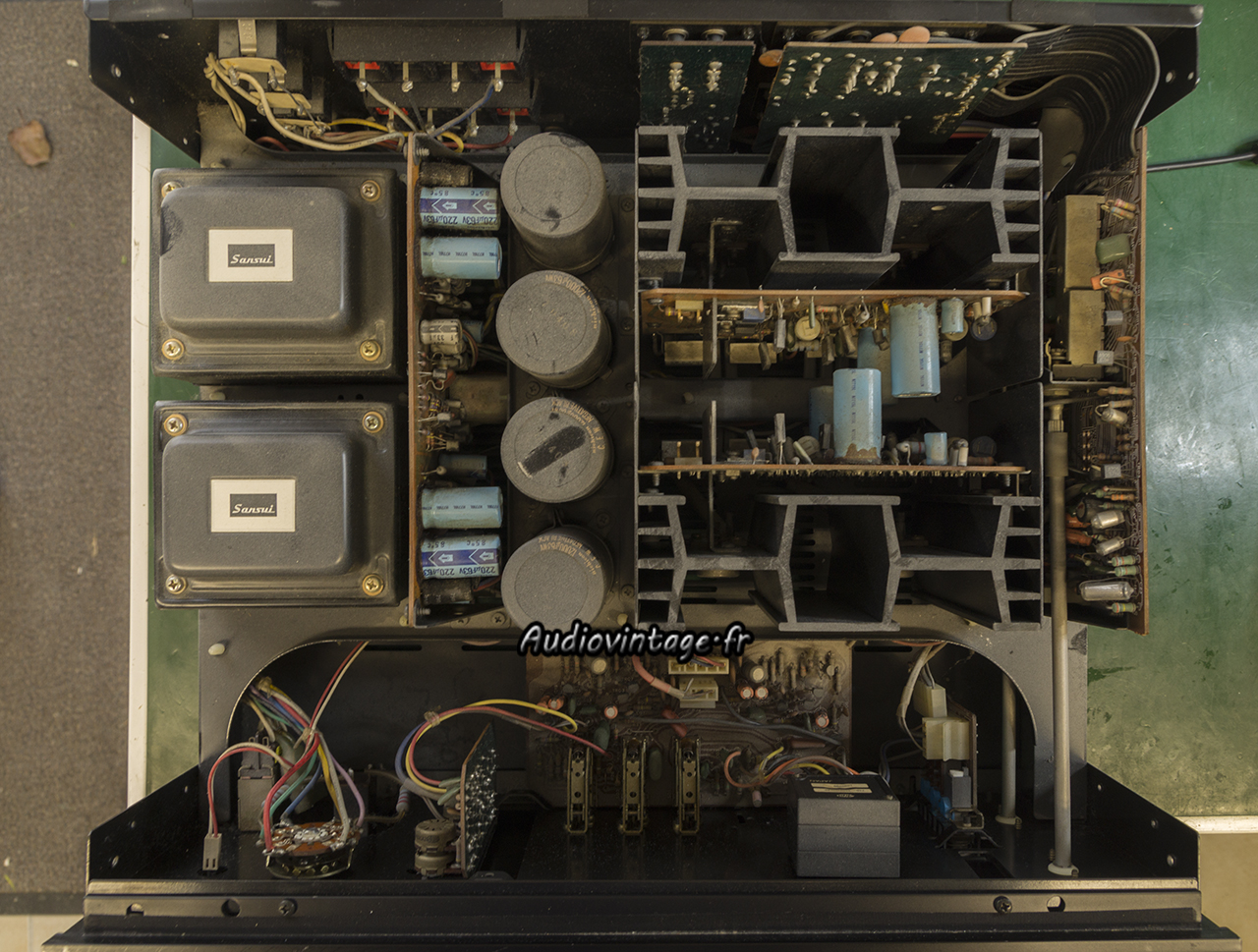

Le démontage des condensateurs de filtrage permet d’avoir une vue d’ensemble du circuit d’alimentation/protection.

Sansui AU-517
Il était prévu de remplacer le relais mais son démontage révèle des contacts en excellents état, un simple nettoyage suffit.

Sansui AU-517
On prend les même…. Remplacement des condensateurs, de quelques résistances dont les pattes étaient rongées par la colle, elle-même supprimée, et vérifications habituelles dont je vous épargne les détails.

Sansui AU-517

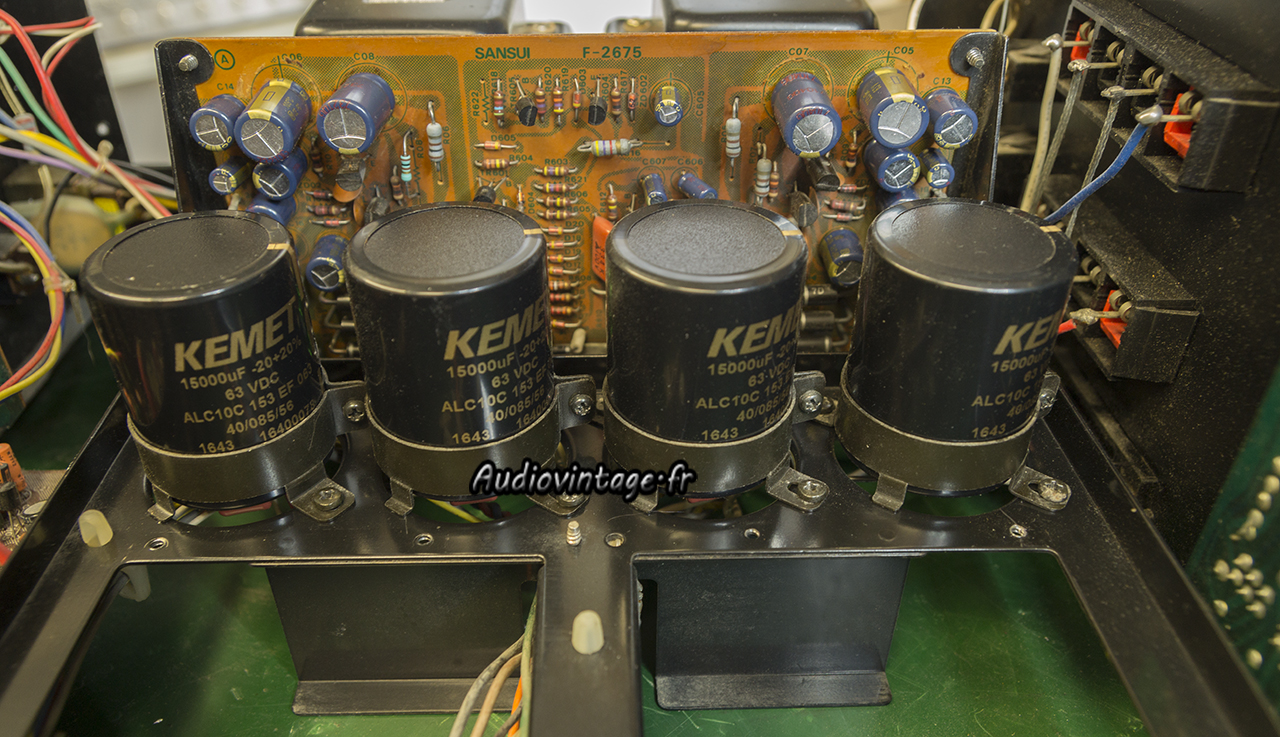

Vue rapprochée d’un des quatre condensateurs chimiques de filtrage originaux.

Sansui AU-517
Les nouveaux en place.

Sansui AU-517

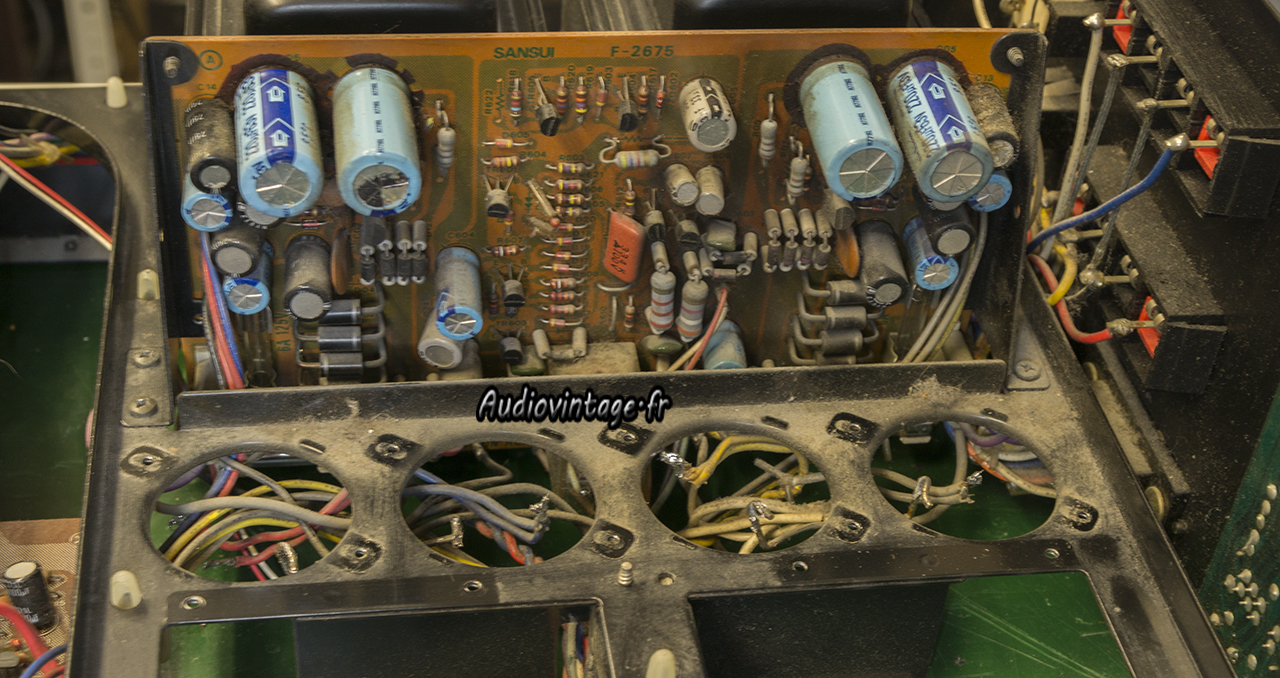

L’étage phono.

Sansui AU-517
Condensateurs chimiques remplacés, tout comme certaines résistances et diodes.

Sansui AU-517
Le circuit de tonalité.

Sansui AU-517
Le même après intervention.

Sansui AU-517
Sansui AU-517
Le tout est remonté, puis l’appareil est réglé.

Sansui AU-517

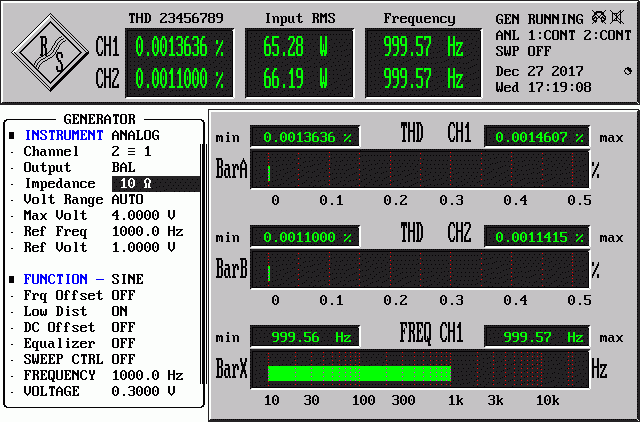

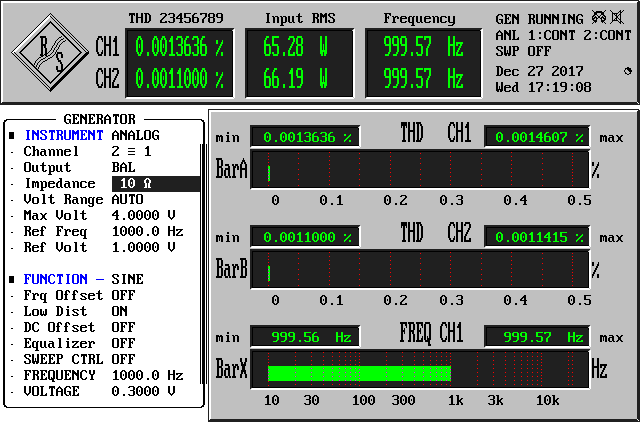

Mesure de distorsion à puissance nominale sous 8 ohms, entrée aux.

Sansui AU-517
On pousse un peu pour voir ? Distorsion relevée à 2×84 watts dans les mêmes conditions.

Sansui AU-517
Réponse en fréquence à1w, entrée aux.

Sansui AU-517

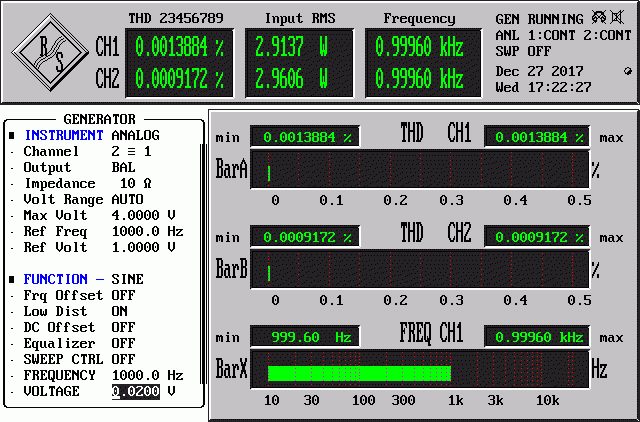

Distorsion relevée à 2x3w, entrée phono.

Sansui AU-517
Réponse en fréquence à 1w, entrée phono.

Sansui AU-517
Sansui AU-517
Sansui AU-517

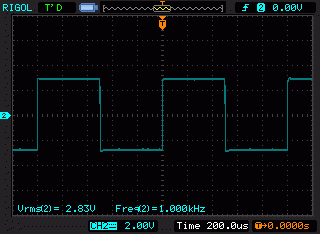

Signal carré à 100hz, 1khz et 10khz.

Sansui AU-517

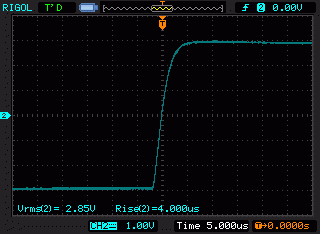

Temps de montée à 10khz.

Sansui AU-517
Connectique.
