Au tour d’un Marantz 2225L bien fatigué !

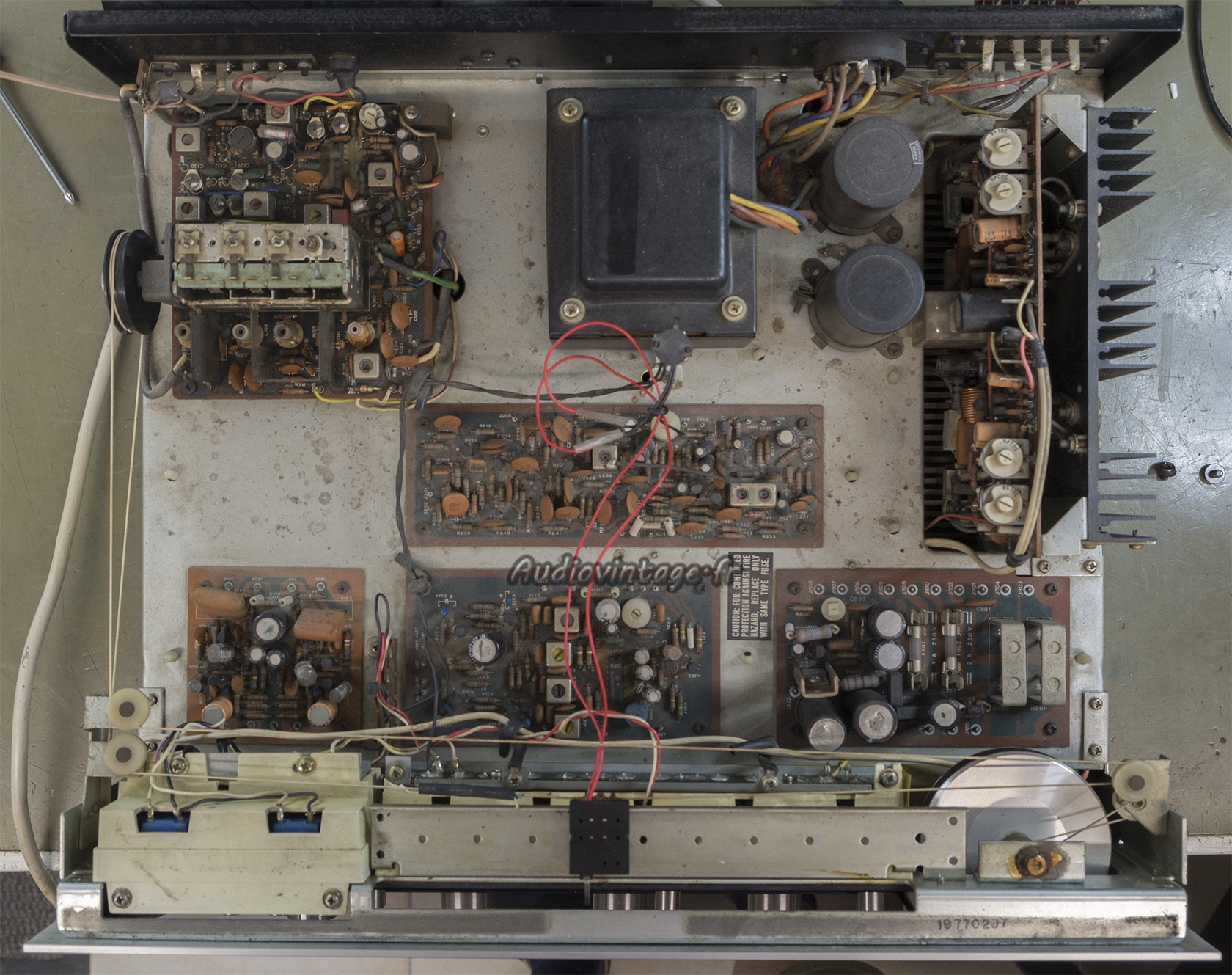

En effet, un rapide essai montre que cet appareil ne fonctionne pas très bien, la sonorité n’est franchement pas bonne, la section tuner FM, qui n’est plus utilisée par le propriétaire, ne fonctionne pas (le minimum sera fait ici, sans trop de succès d’ailleurs).
Bref, il nécessite une révision sérieuse.

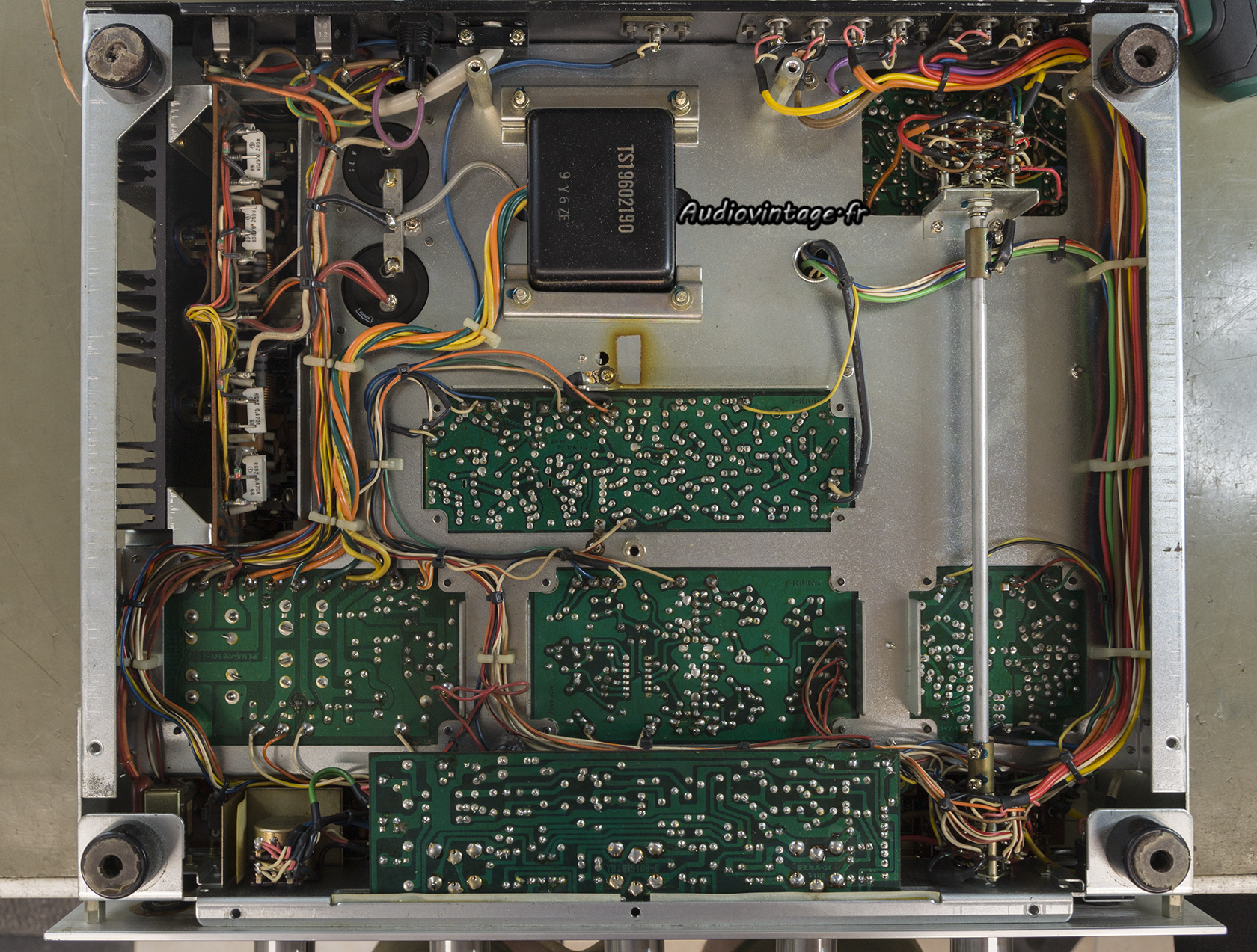

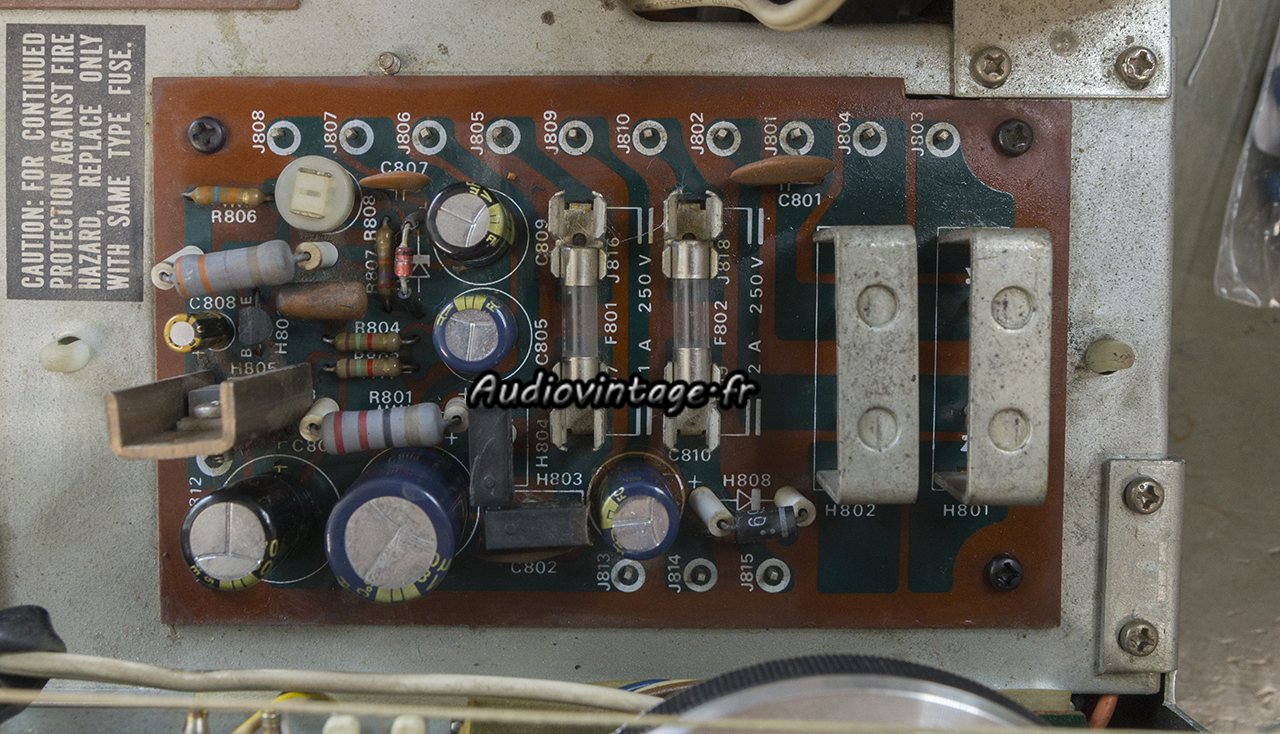

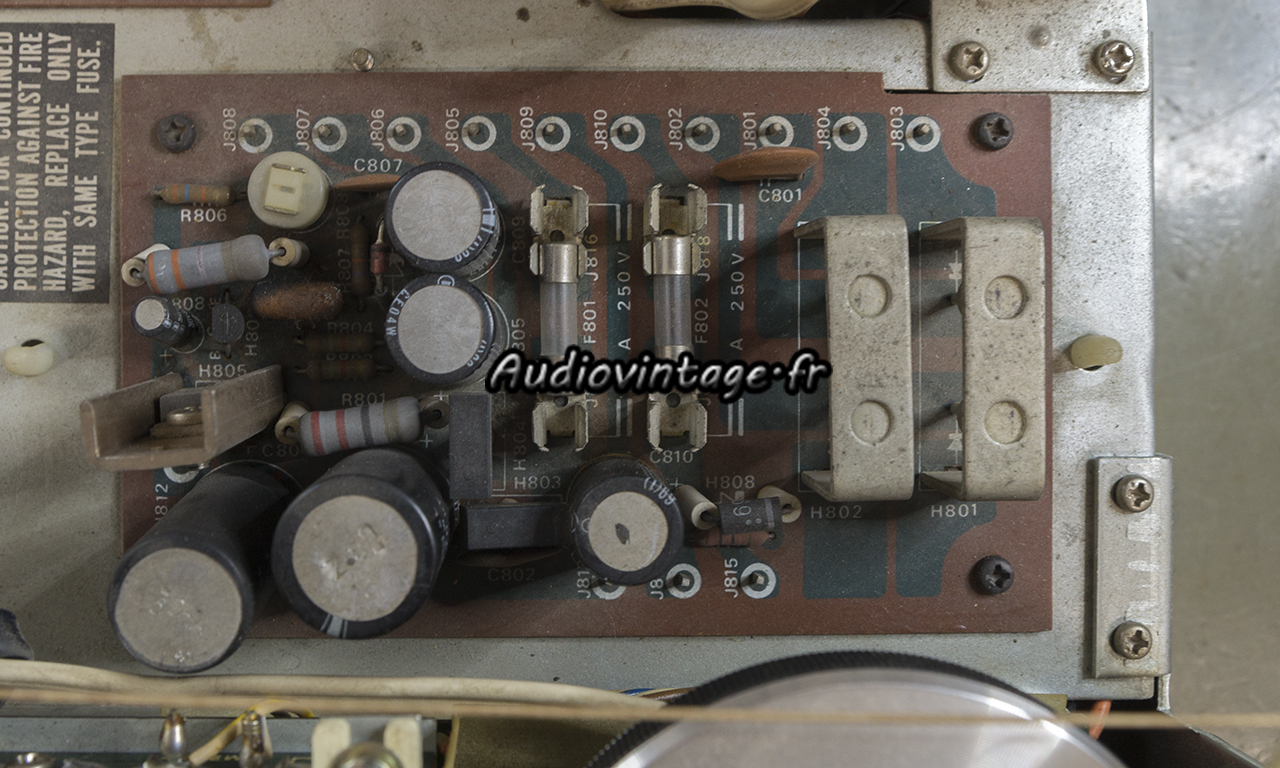

Le circuit d’alimentation.

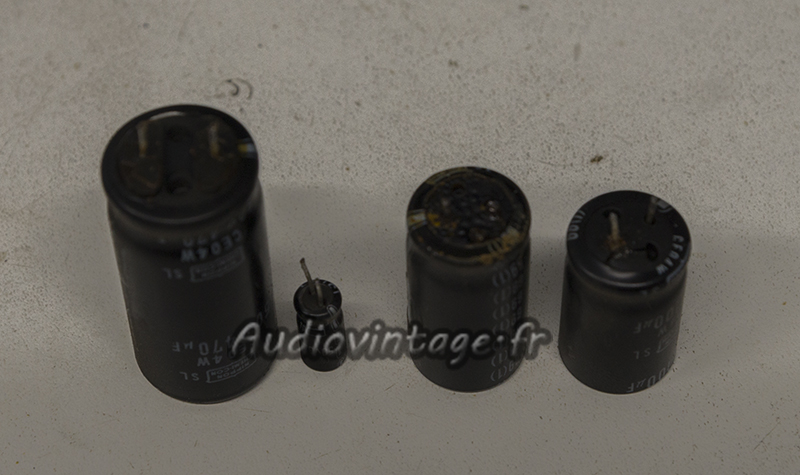

J’avoue que c’est la première fois que je tombe sur un Receiver de cette série avec 4 condensateurs chimiques complètement HS sur l’alimentation (non mesurables) et pourtant encore fonctionnel…
Tous les condensateurs chimiques sont remplacés.

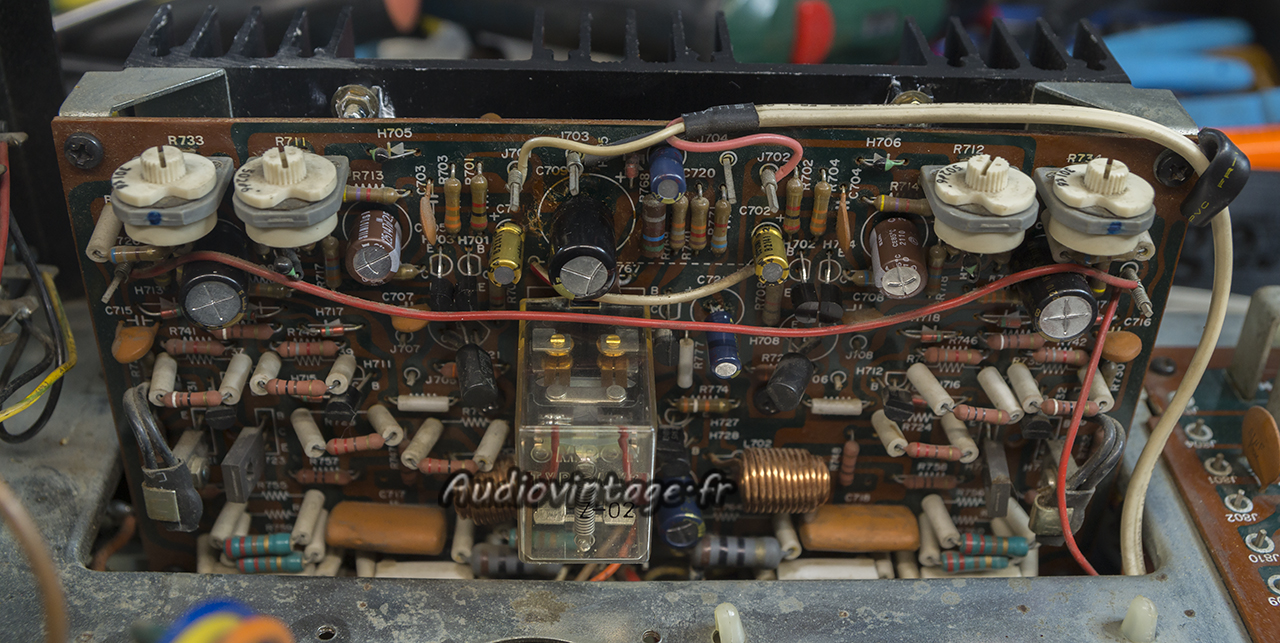

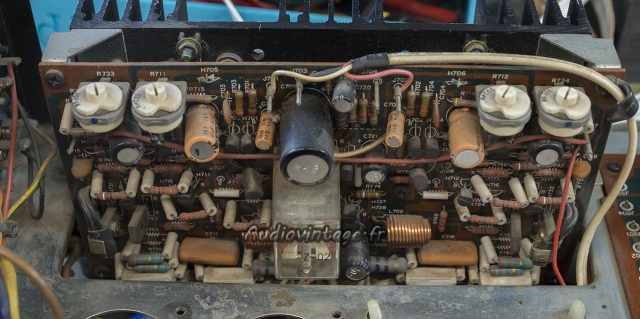

Le circuit principal d’amplification (et de protection) est bien visible après retrait des condensateurs de filtrages d’alimentation (qui seront remplacés).
Tous les condensateurs chimiques sont remplacés, ainsi que certains transistors. Le relais a été ouvert pour désoxyder les contacts.

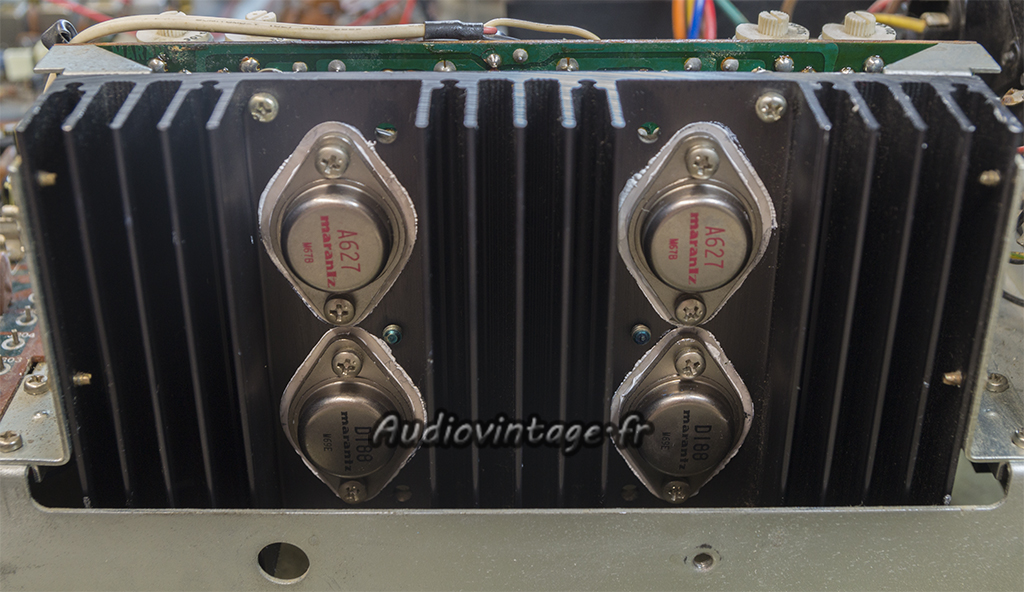

Les transistors de puissances ont été retirés, testés, puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

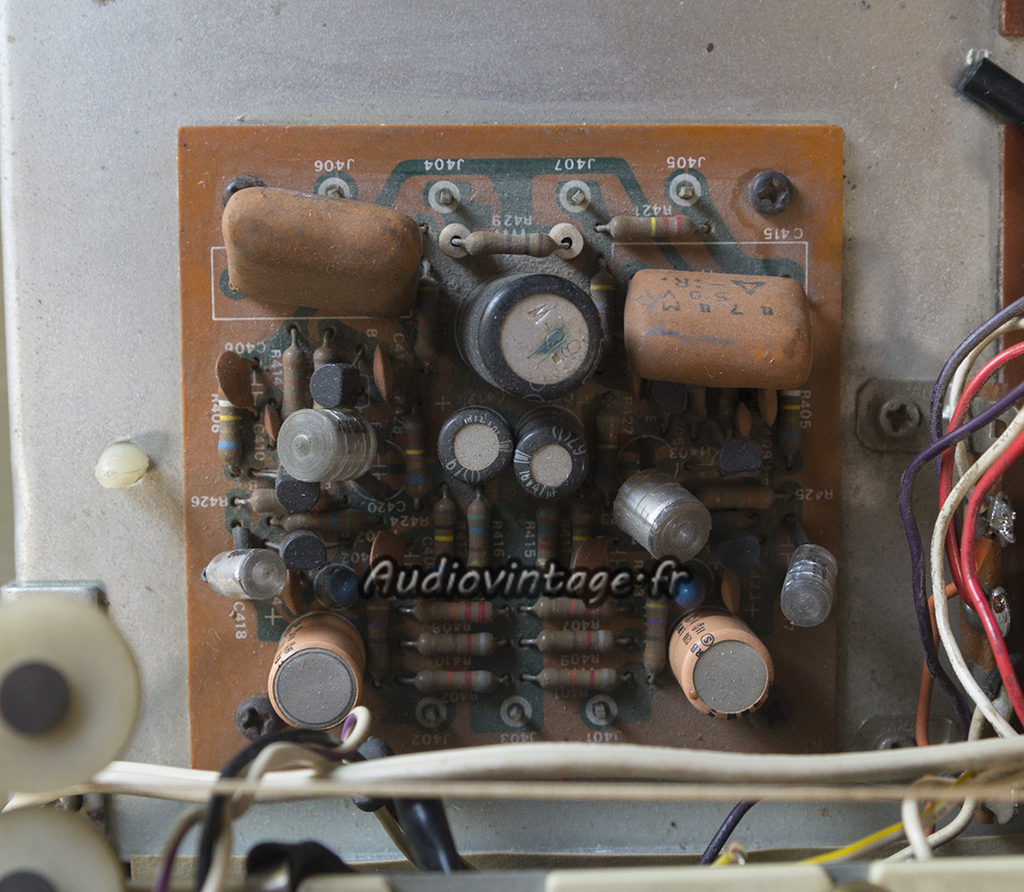

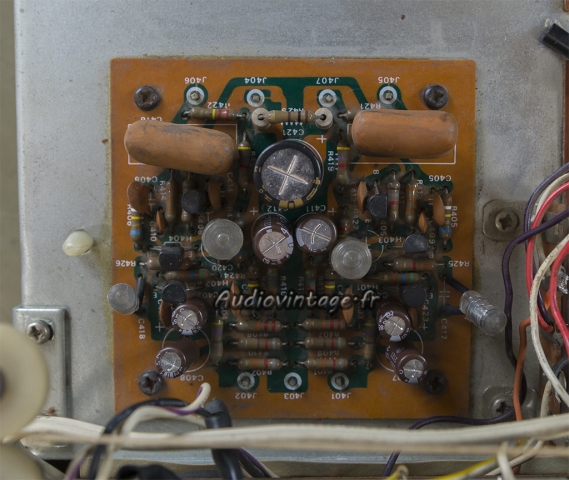

L’étage phono.
Condensateurs chimiques neufs.

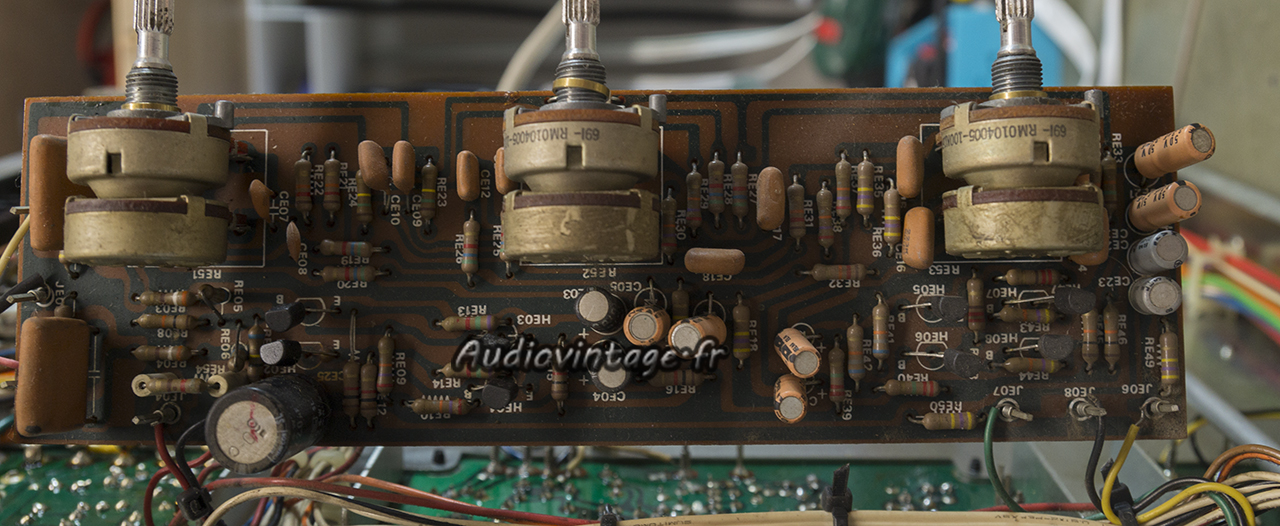

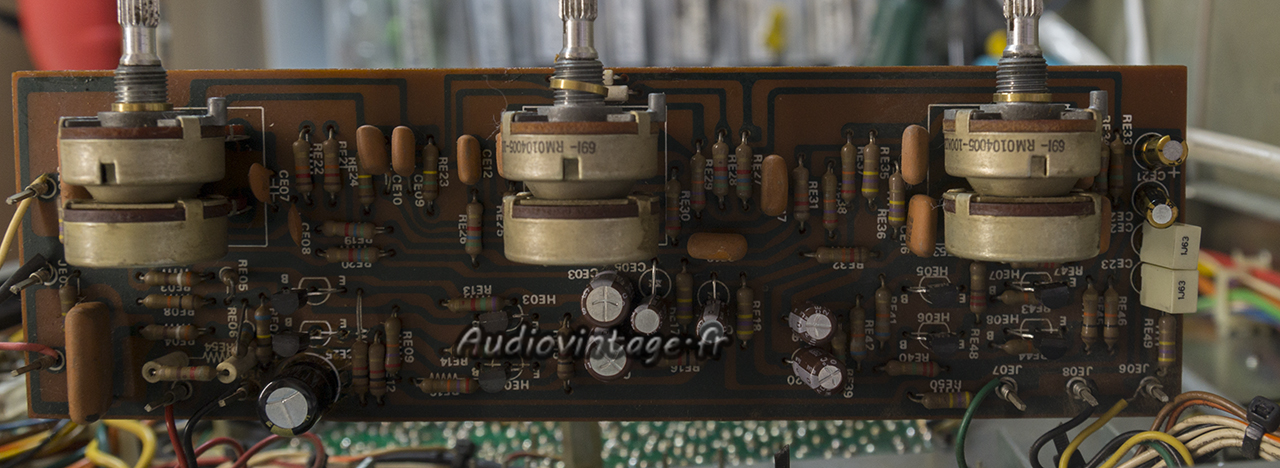

Le circuit de tonalité.
Condensateurs chimiques et transistors remplacés.
Les condensateurs de filtrage sont remplacés, tout comme le fusible secteur de valeur inadéquate.
Une tentative de réparation du tuner FM a été effectuée, avec un résultat très moyen. Les commandes sont nettoyées, tension d’alimentation, courant de repos et offsets sont ajustés. Une ampoule manquante derrière le bandeau radio est ajoutée.

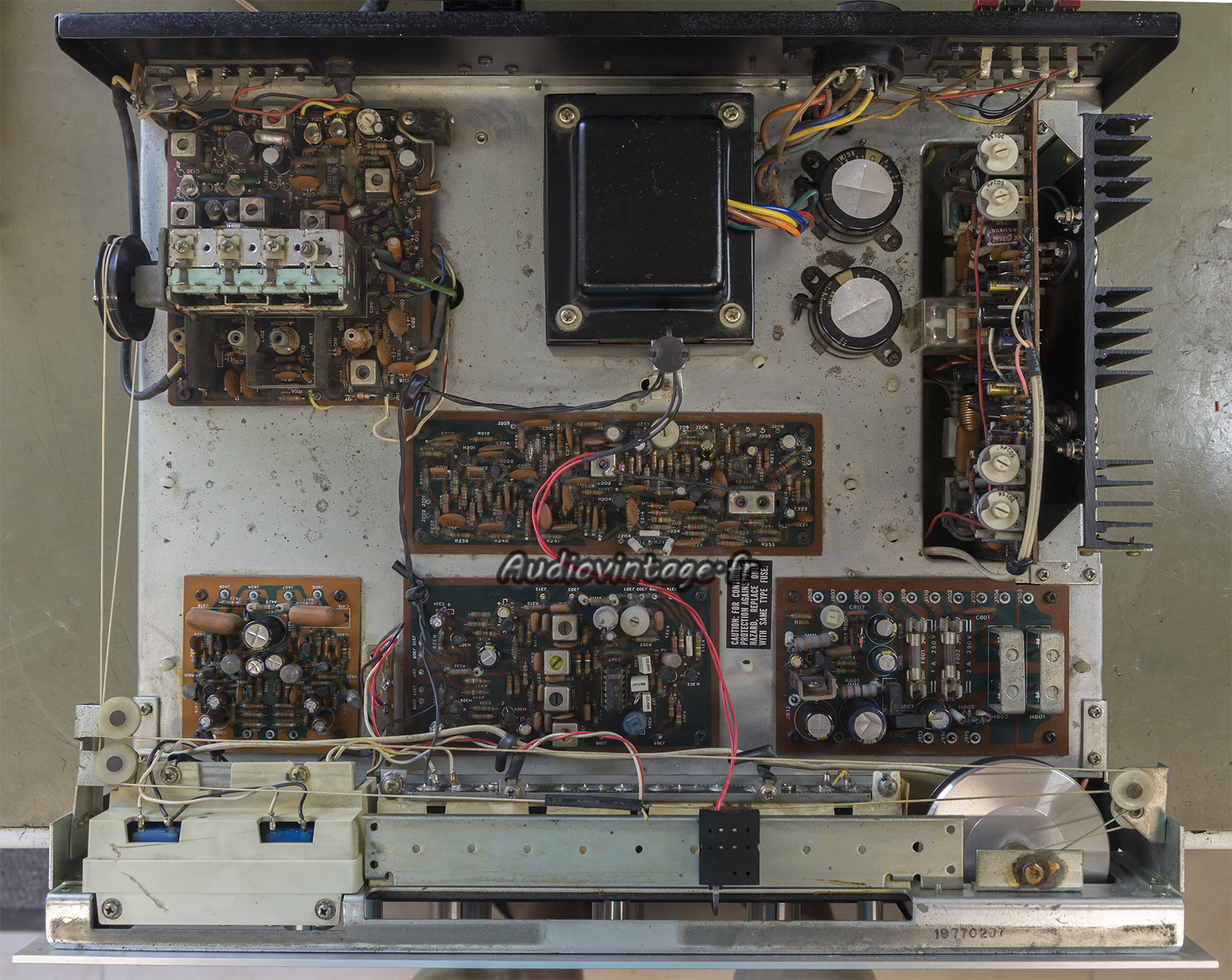

Terminé.

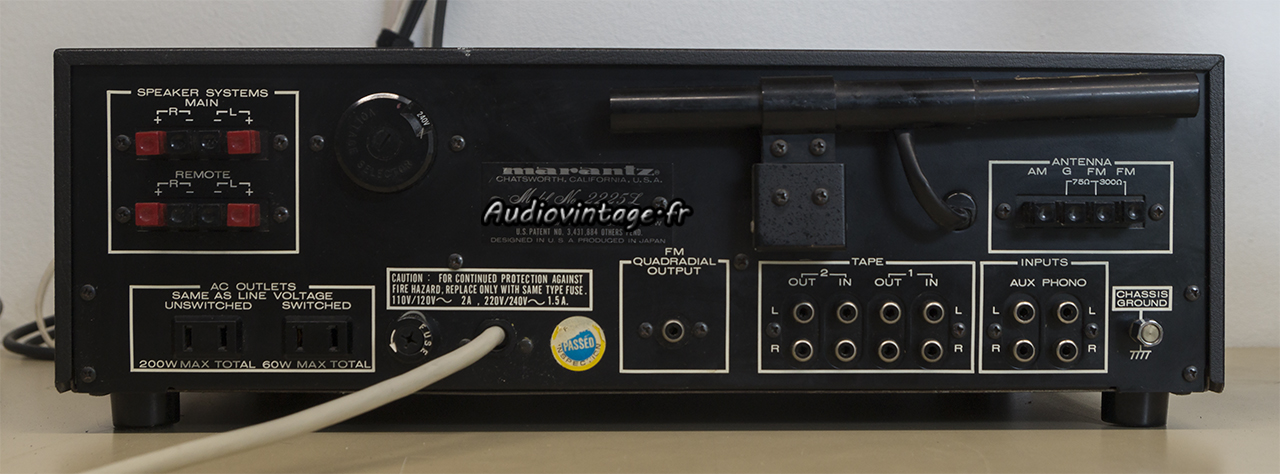

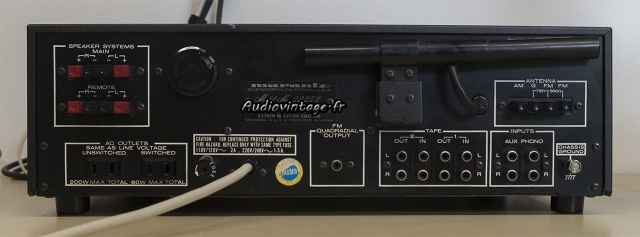

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x25w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x25w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

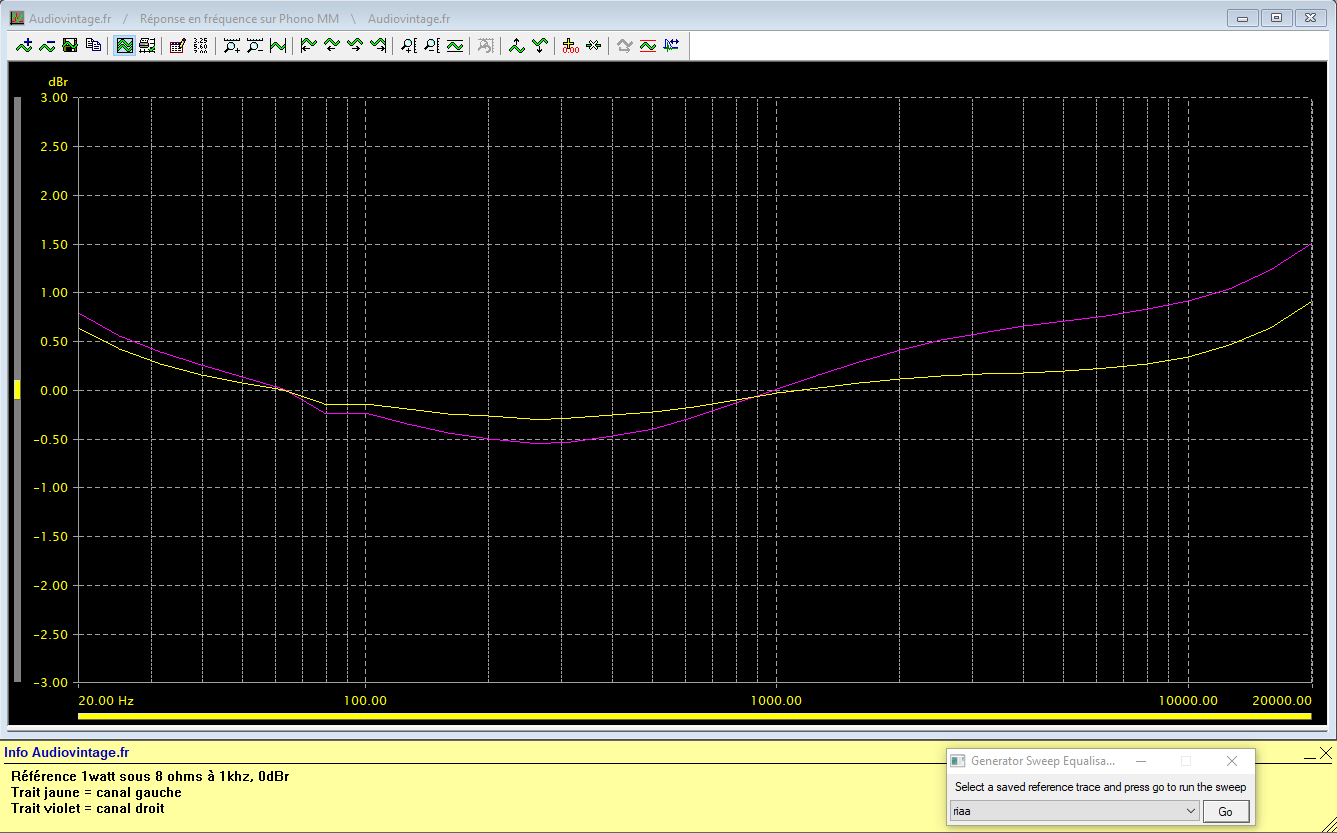

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

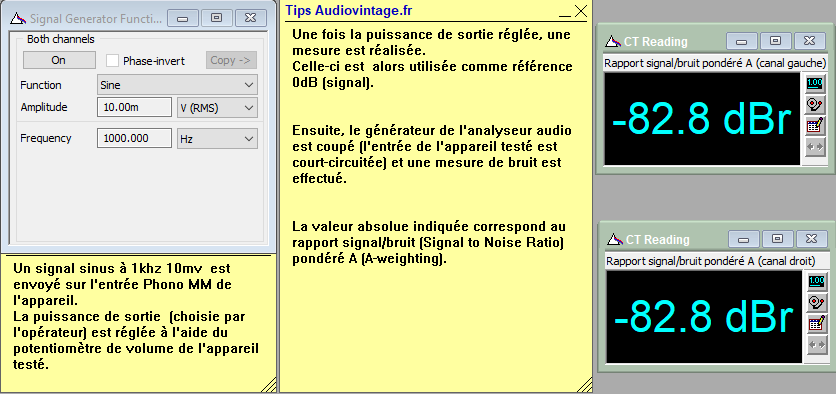

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

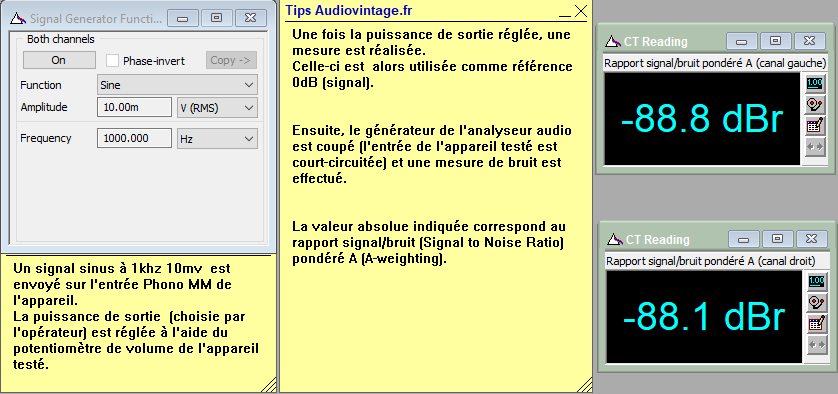

Rapport signal bruit à 2x25w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
