Luxman M-4000

Luxman M-4000 : design identique sur toute la gamme.
Voici du lourd, du très lourd même avec un joli bloc de puissance stéréo M-4000, et grâce au sympathique propriétaire de cette belle machine, ce n’est qu’un début, d’autres Luxman lourds et rares sont en attente d’interventions…

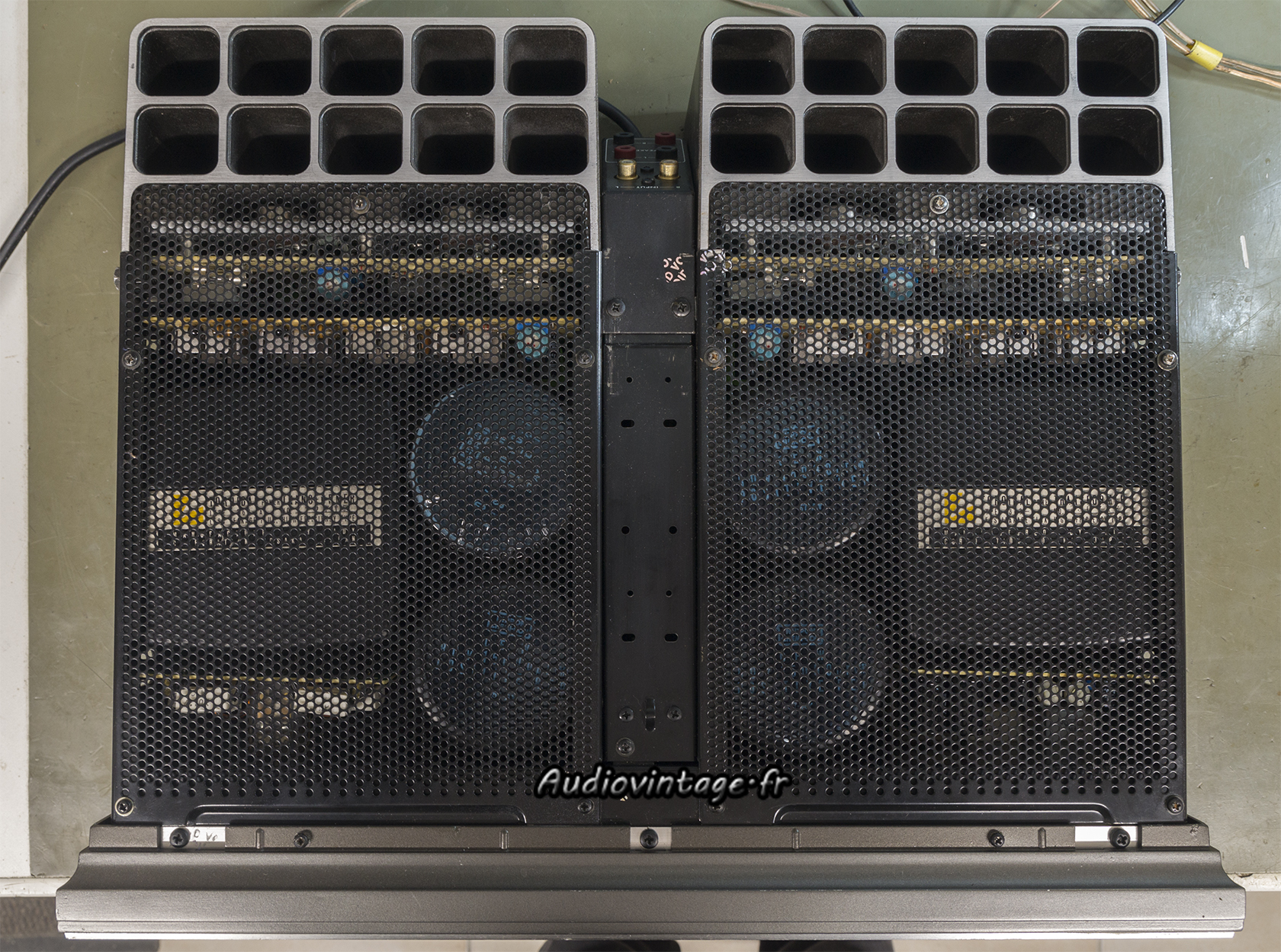

Luxman M-4000 : à son arrivée.
Luxman M-4000 : à son arrivée.
Accueilli pour une révision, cet amplificateur Luxman, au premier abord, fonctionne correctement.
Une grosse machine qui a eu droit à une plusieurs interventions passées.

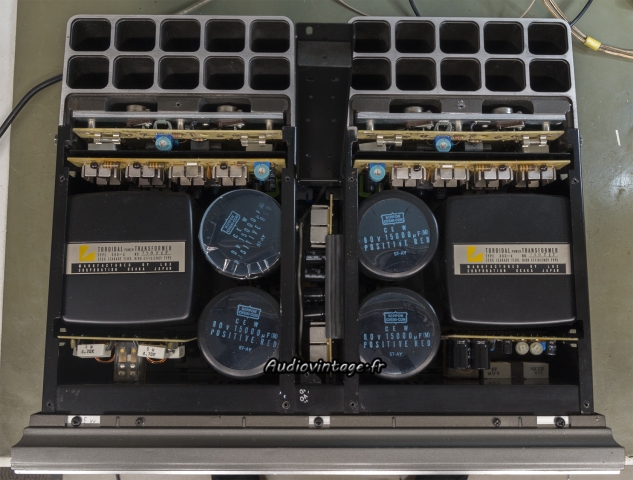

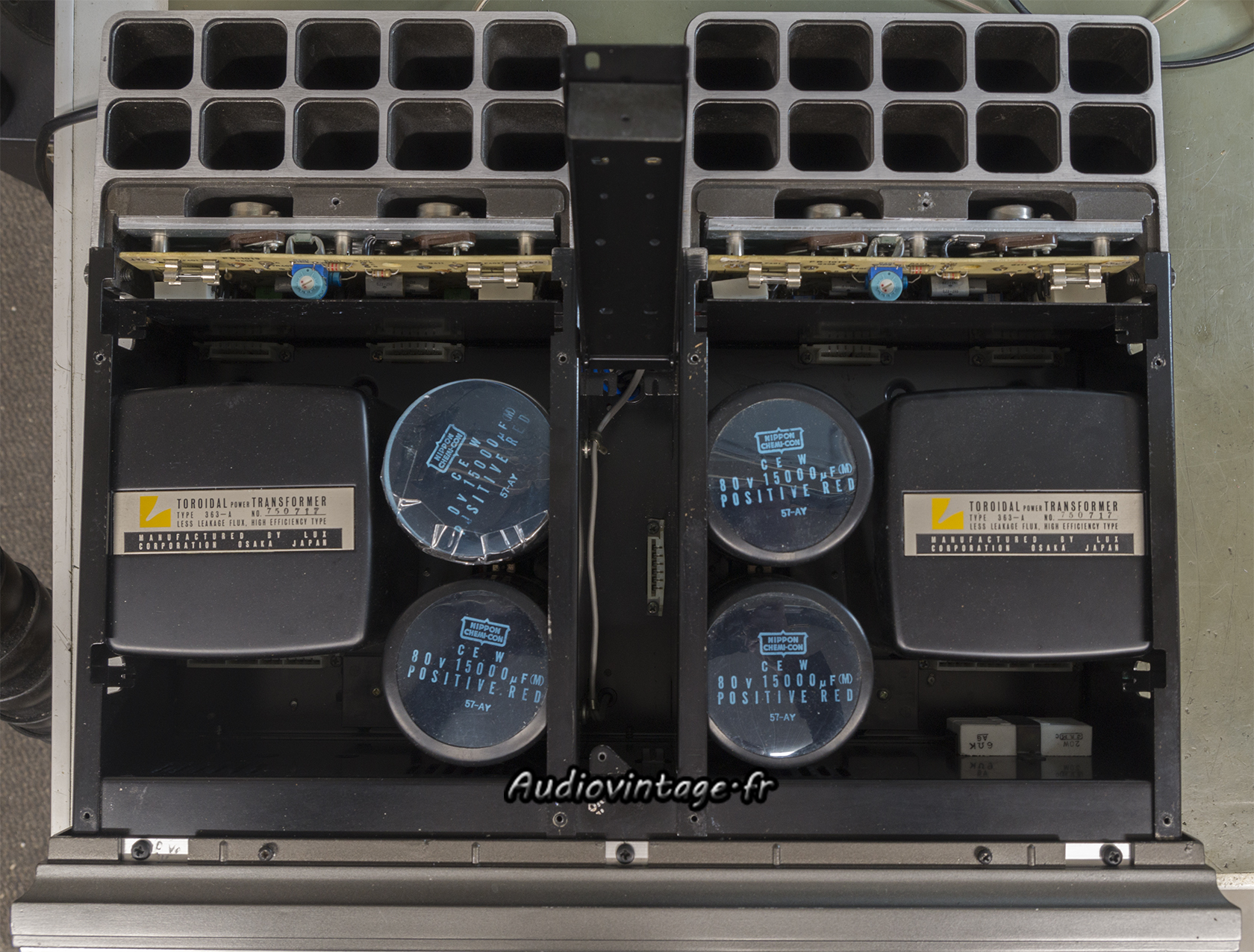

Luxman M-4000 : retrait des grilles.
Retrait des grilles.
En bas à gauche de la photo, le circuit de muting. En bas à droite, le circuit des vumètres à leds.
Entre les quatre gros condensateurs de filtrage, sous un capot pivotant, le circuit d’alimentation des circuits drivers.
Derrière chaque transformateur, les circuits driver. Et derrière eux, les circuits de « puissances ».

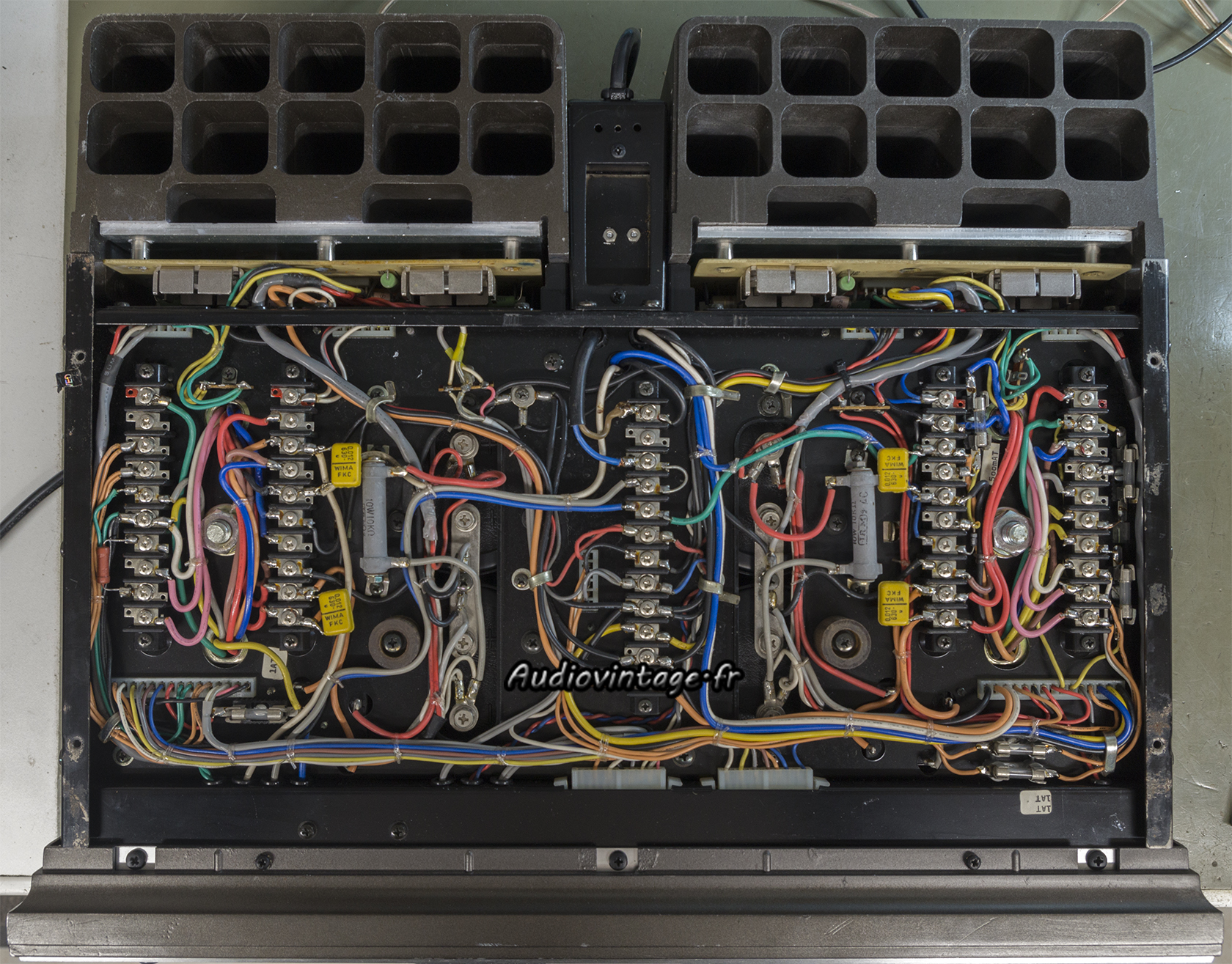

Luxman M-4000 : circuits sur broches retirés.
Retrait de tous les circuits montés sur support.

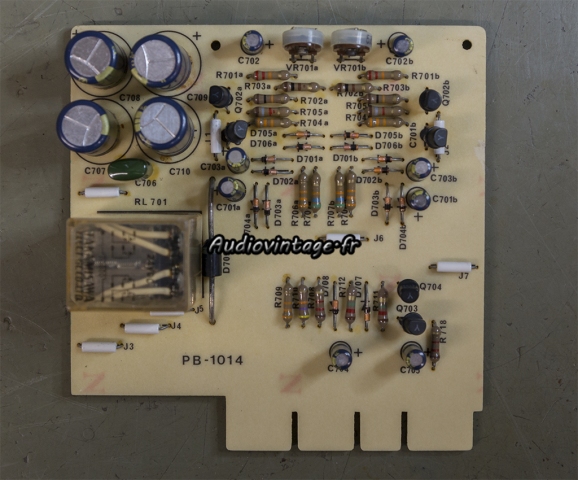

Luxman M-4000 : circuit des vumètres à leds avant révision.
Le circuit de gestion des vumètres à leds.

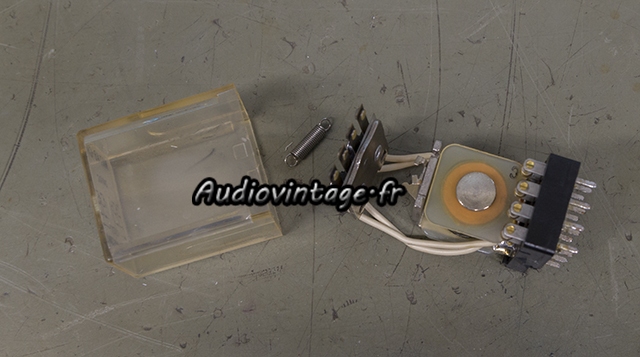

Luxman M-4000 : contacts du relais à désoxyder.

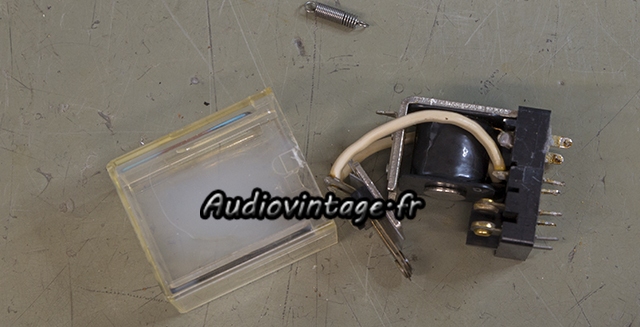

Retrait du relais pour désoxydation des contacts.

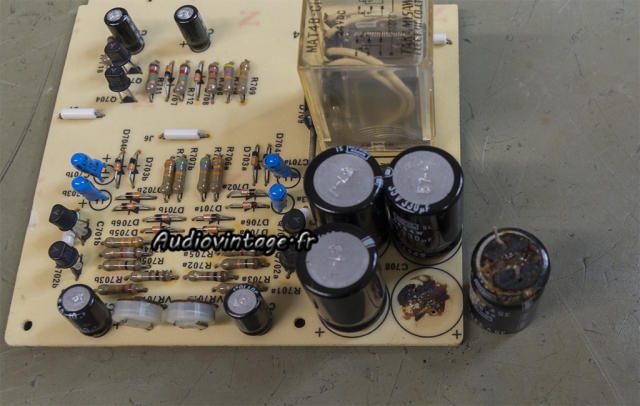

Luxman M-4000 : condensateur en fin de vie...
Ce n’est pas que de la colle, et ce n’est qu’un début…

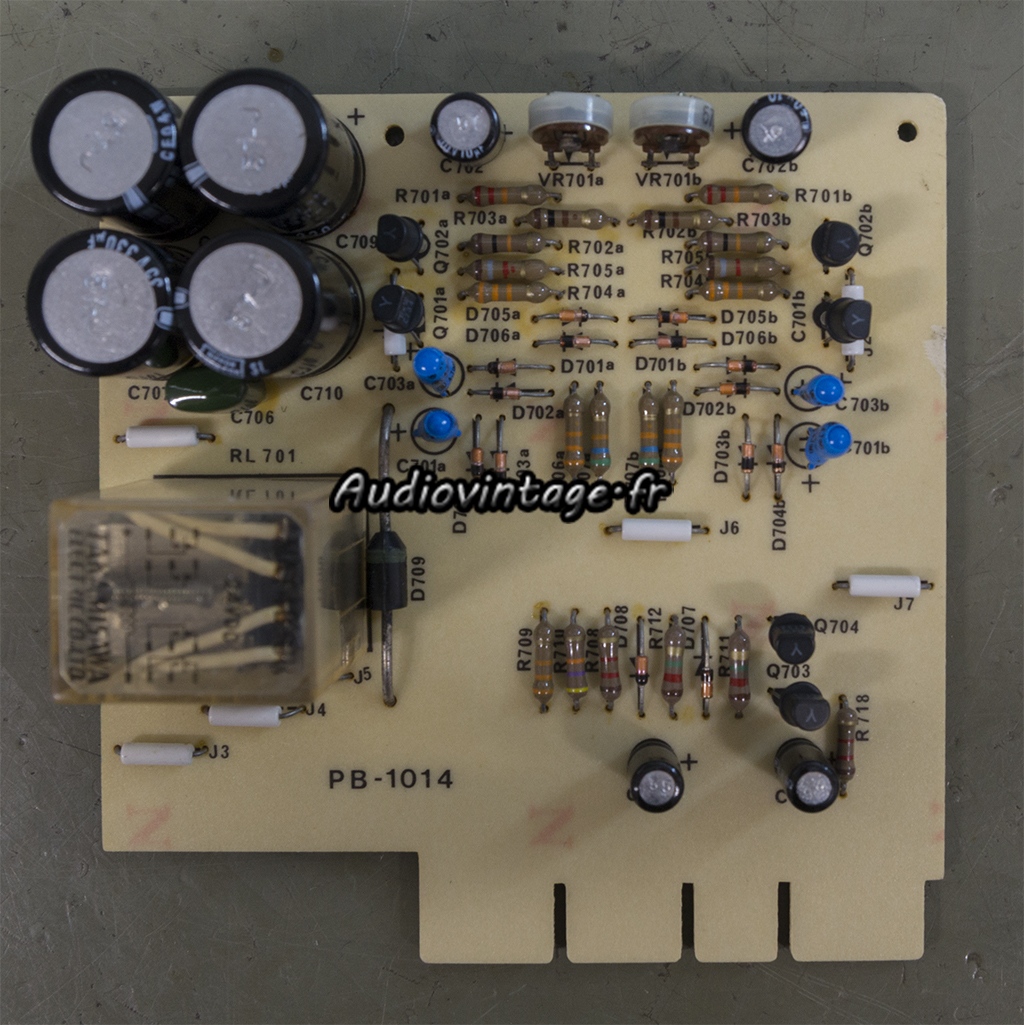

Luxman M-4000 : circuit des vumètres à leds révisé.
Condensateurs chimiques remplacés, relais remonté.

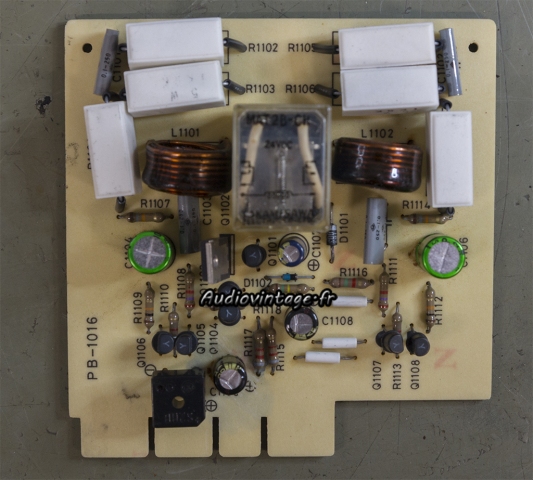

Luxman M-4000 : circuit muting à revoir.

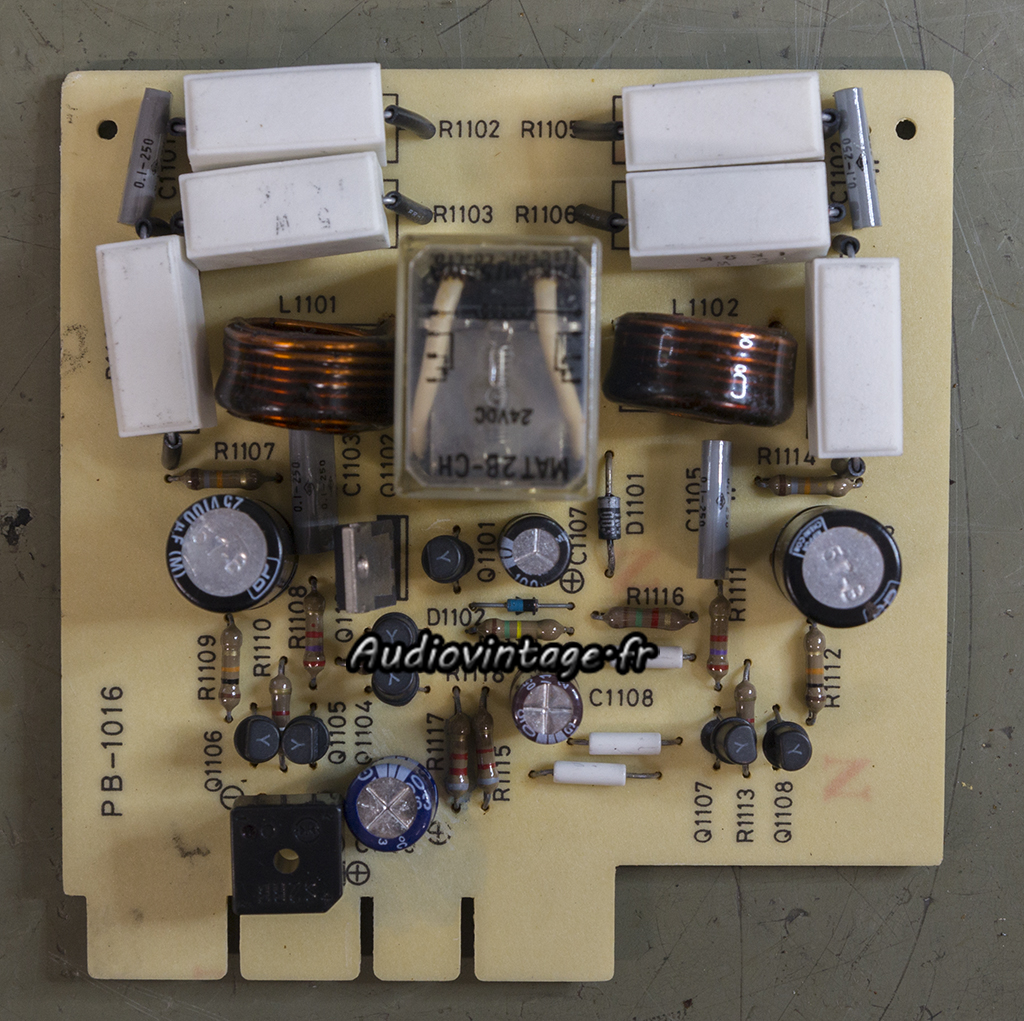

Le circuit de muting.

Luxman M-4000 : contacts du relais à désoxyder.
Ici aussi, le relais est retiré pour désoxyder les contacts.

Luxman M-4000 : circuit muting révisé.
Condensateurs chimiques remplacés, relais remonté.

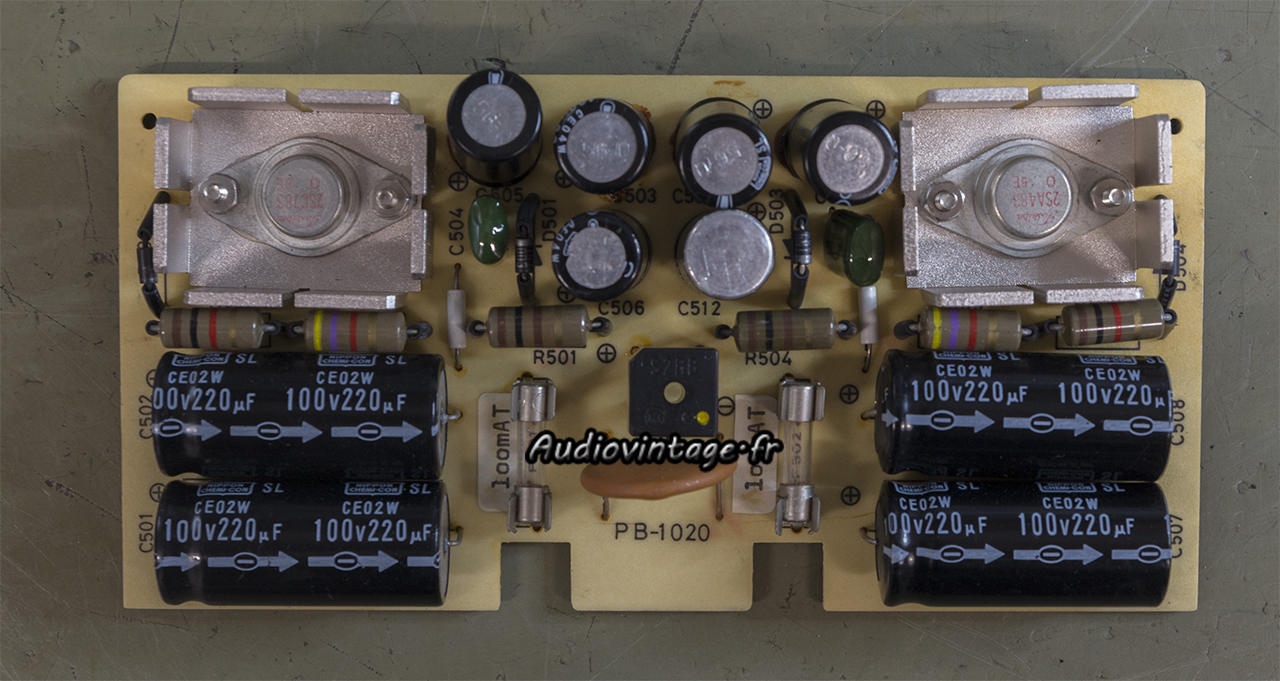

Luxman M-4000 : circuit d'alimentation à revoir.
Le circuit d’alimentation des circuits driver.

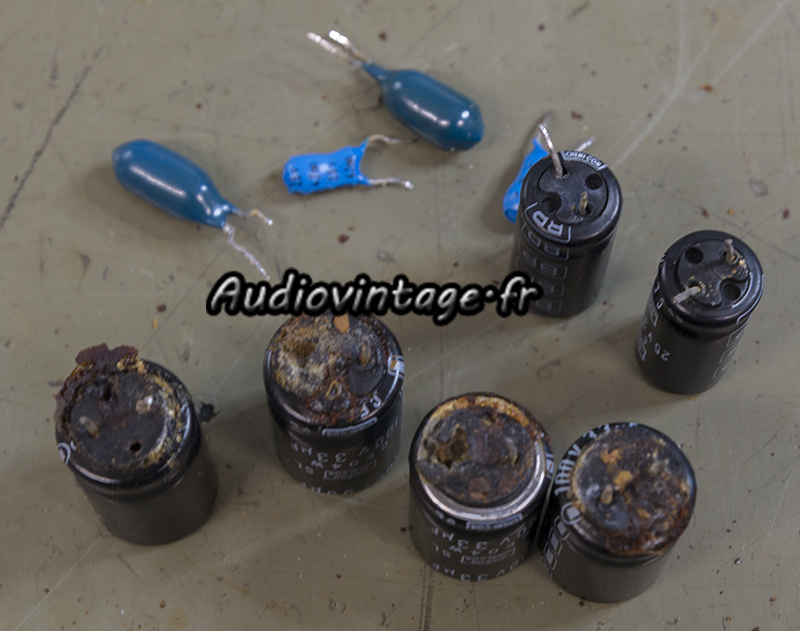

Luxman M-4000 : capas HS.

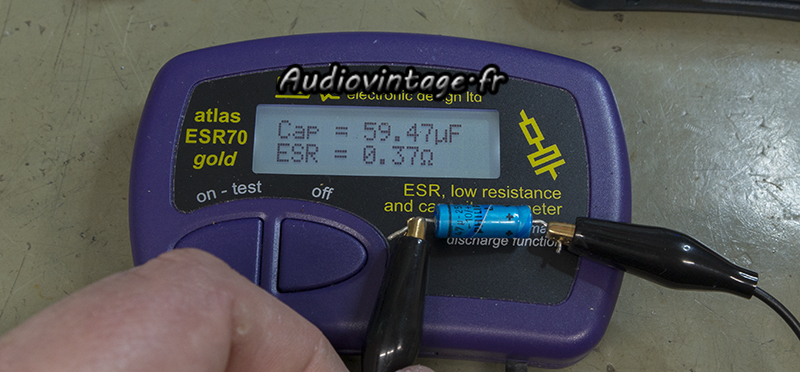

Quatre des six condensateurs chimiques radiaux sont complétement HS et ne sont plus mesurables.

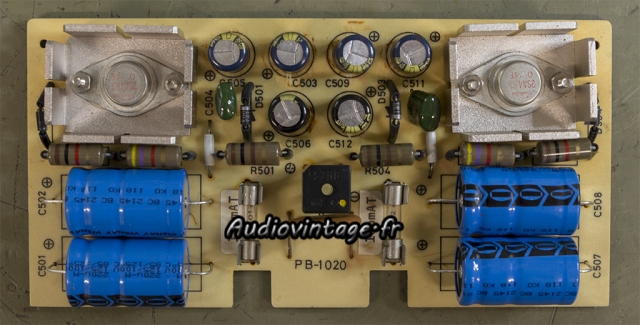

Luxman M-4000 : circuit d'alimentation révisé.
Condensateurs chimiques neufs en place.

Luxman M-4000 : circuit driver à réviser.

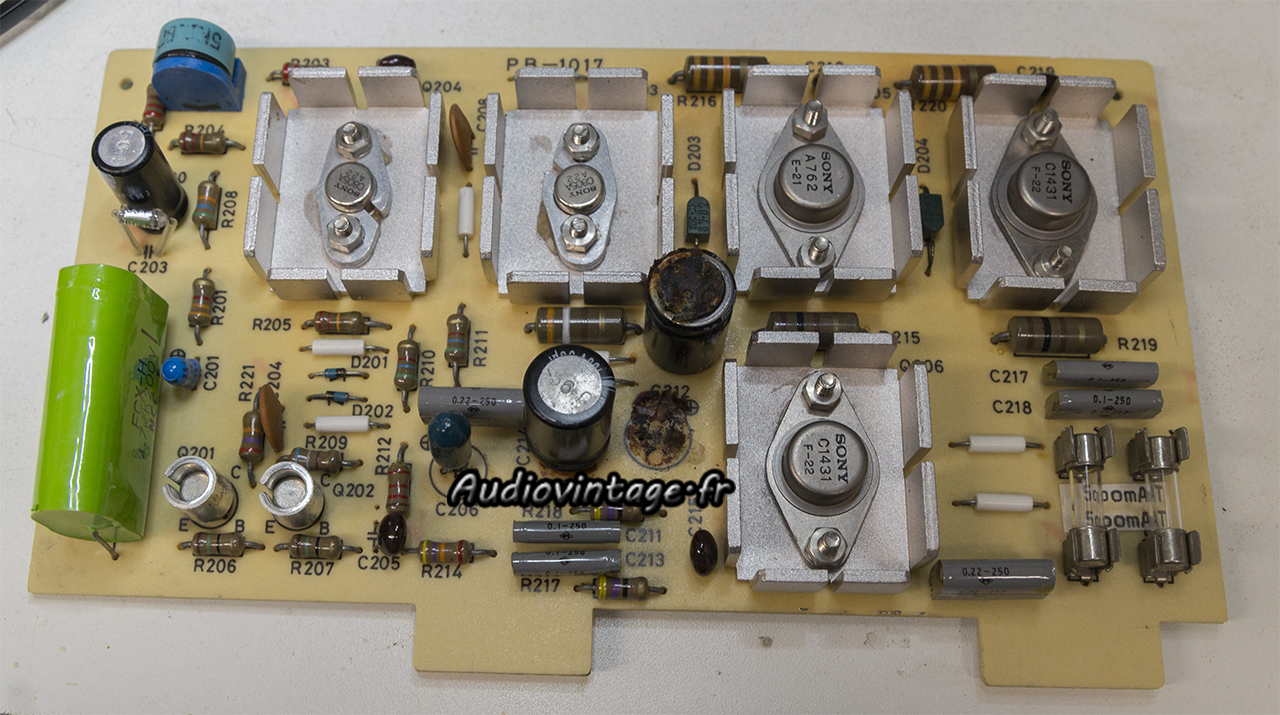

Voici un des deux circuits driver.

Luxman M-4000 : capas HS.
Sur les deux, les condensateurs chimiques de 33uf sont complètement morts.

Luxman M-4000 : circuit driver révisé.

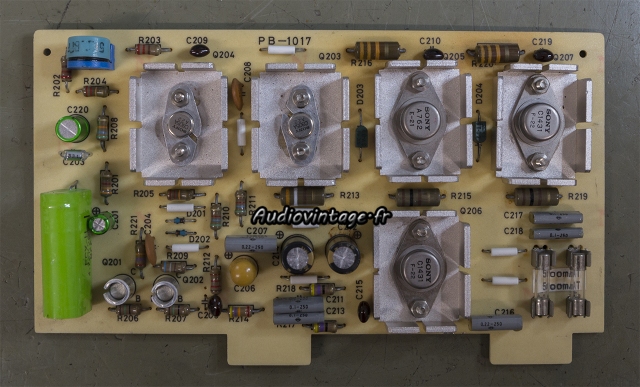

Circuit révisé. Le second a reçu des soins identiques.

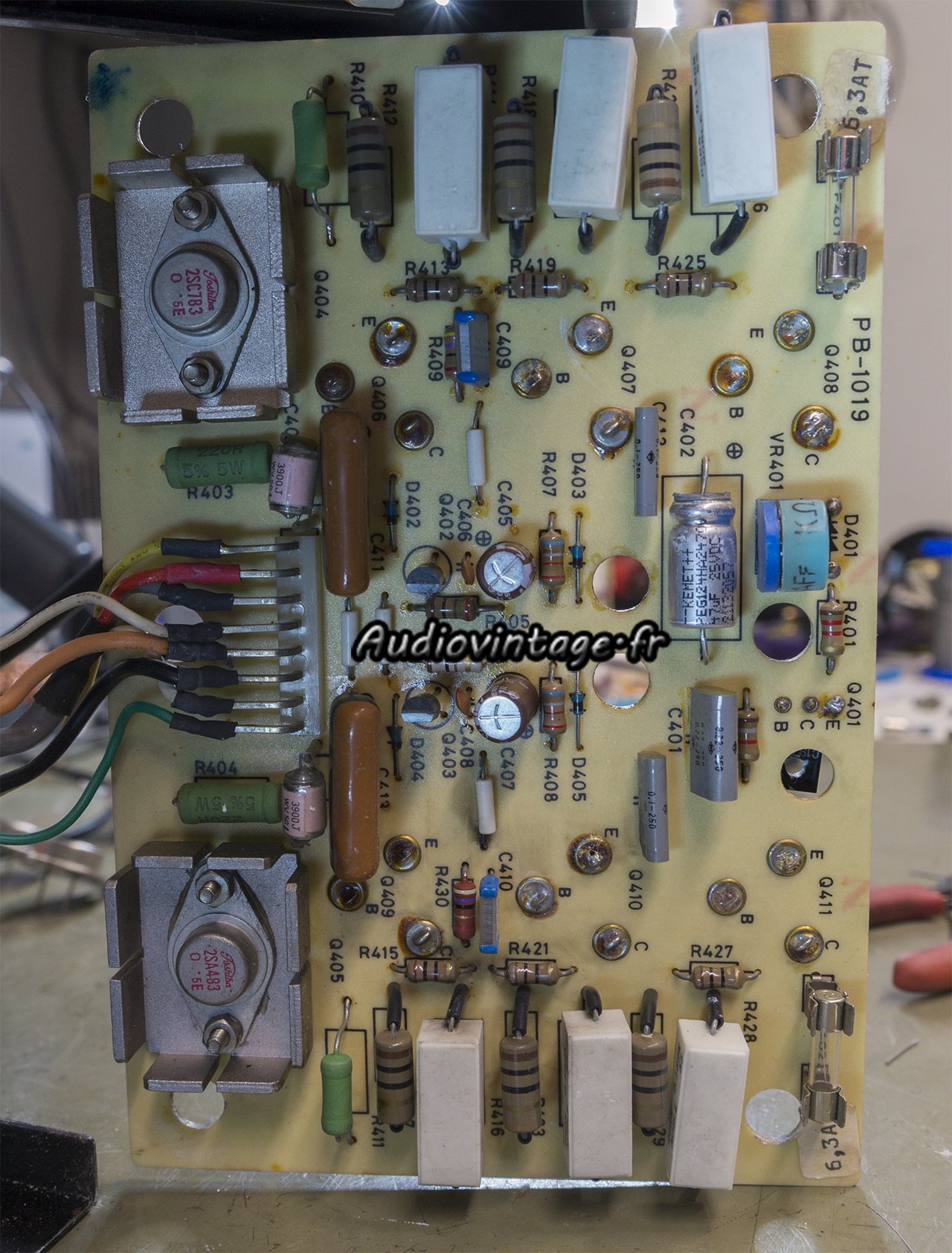

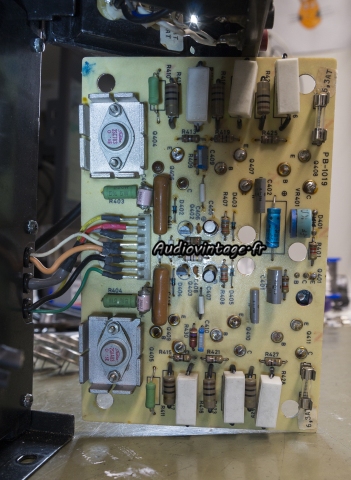

Luxman M-4000 : circuit "puissance à réviser.
L’accessibilité des circuits de puissances est très compliquée d’autant plus que le connecteur femelle original a été supprimé et les fils directement soudés sur le connecteur mâle.
Visiblement, pas mal de composants ont été remplacés précédemment sur ce circuit qui a dû avoir une grosse panne. Ce qui explique certainement que les transistors de puissances originaux ont été remplacés (références correctes).

Luxman M-4000 : mouais, pas terrible...
On ne m’enlèvera pas de l’idée que tous les condensateurs chimiques axiaux Philips de ce type ne devraient jamais être utilisés…nulle part…

Luxman M-4000 : circuit de "puissance" révisé.
Les trois condensateurs chimiques ont été remplacés. Des contrôles supplémentaires sont effectués pour vérifier entre autre les interventions précédentes. RAS.

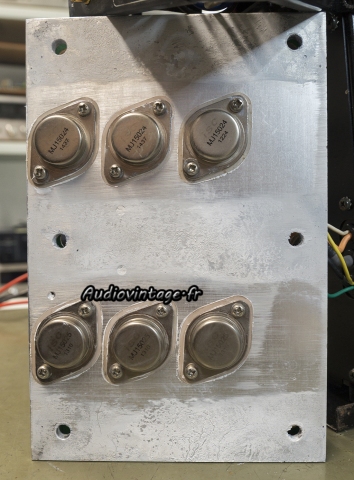

Luxman M-4000 : micas neufs et graisse fraiche.
Les transistors de puissances sont tous testés puis remontés sur des micas neufs et de la graisse fraiche. La vieille graisse sèche restant sur cette partie du radiateur sera renouvelée avant d’être refixée à l’autre partie.
Intervention identique sur le second canal.

Luxman M-4000 :  révision à faire ici aussi.

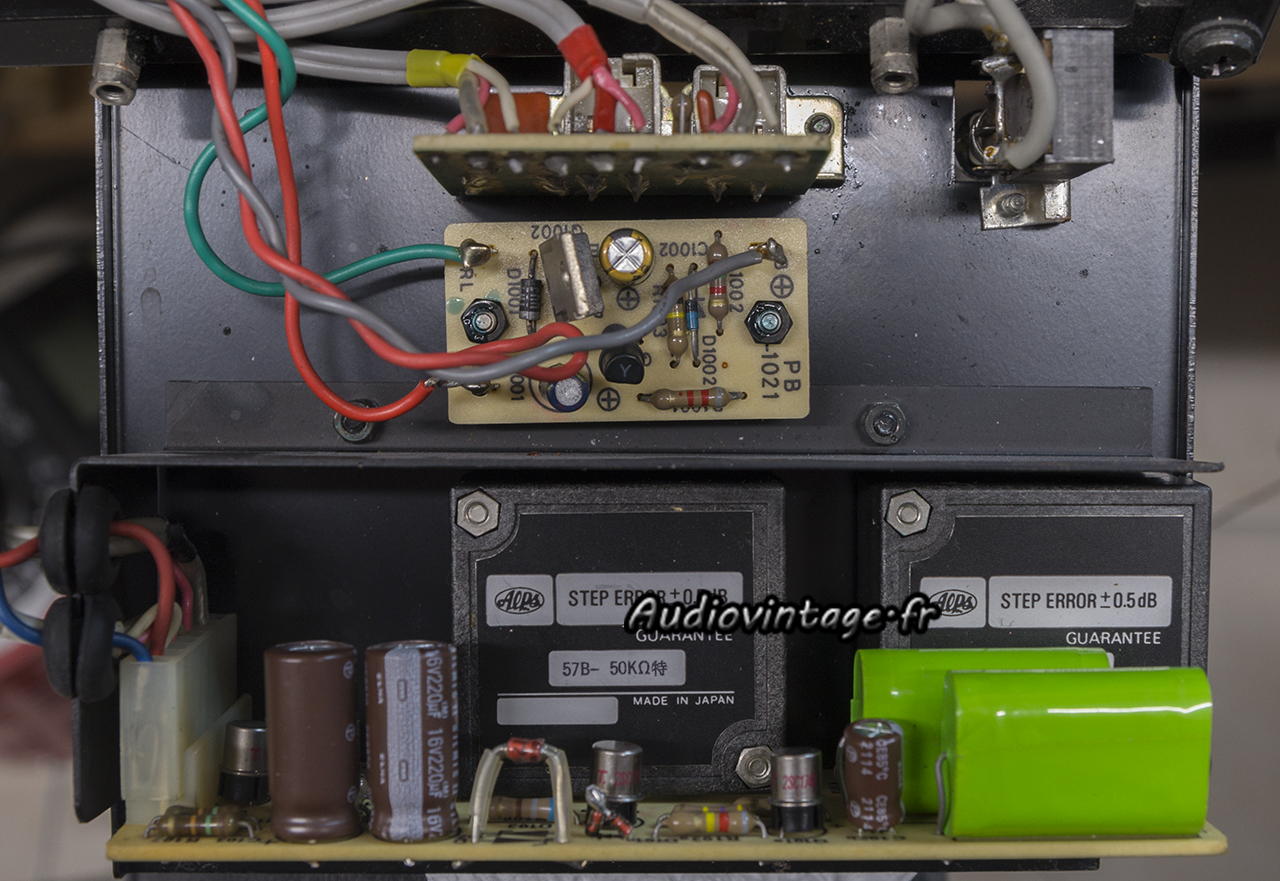

En face avant.

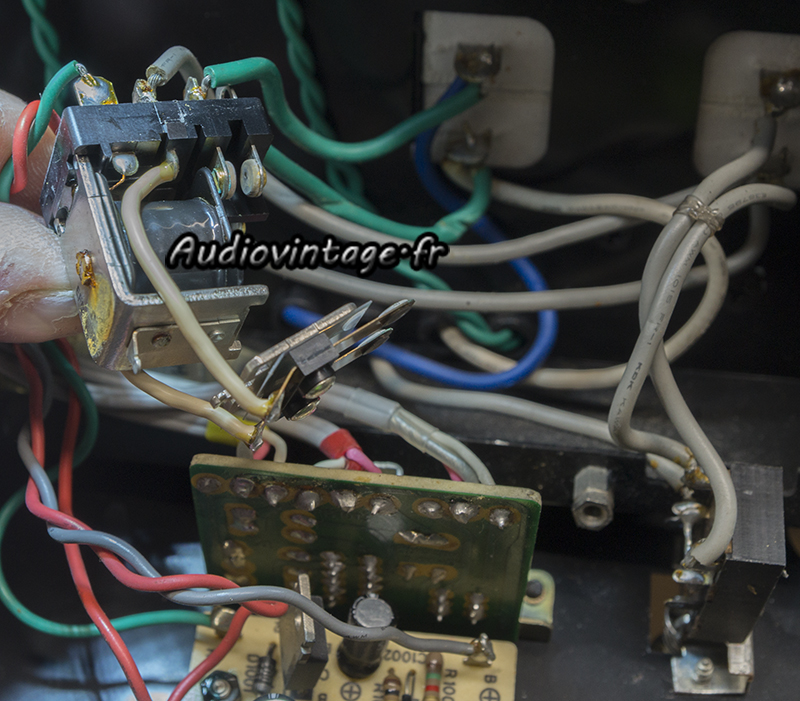

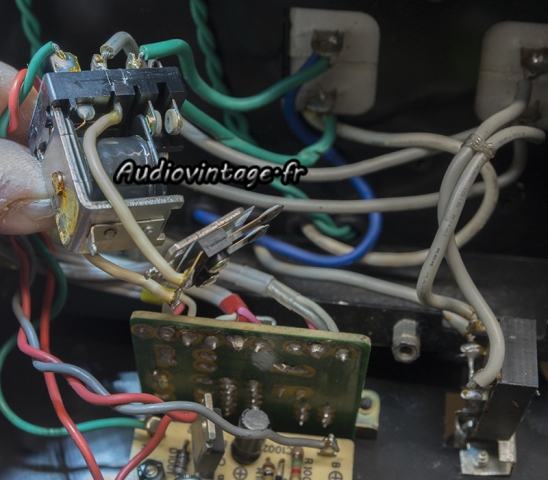

Luxman M-4000 : contacts du relais à désoxyder.
Le relais de démarrage dont les contacts vont être désoxydés.

Luxman M-4000 : circuits rvisés.
Pas mal de composants remplacés ici aussi.

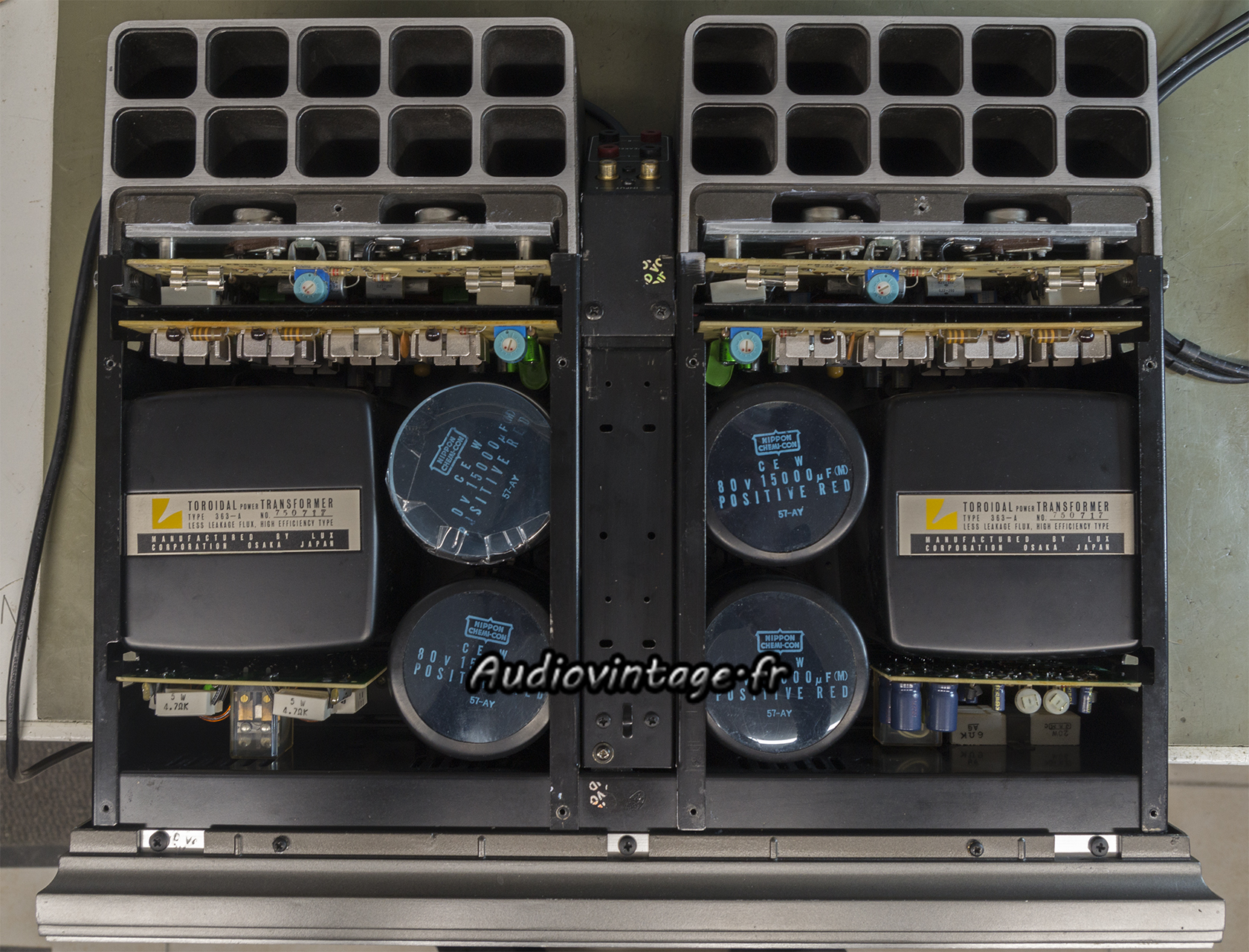

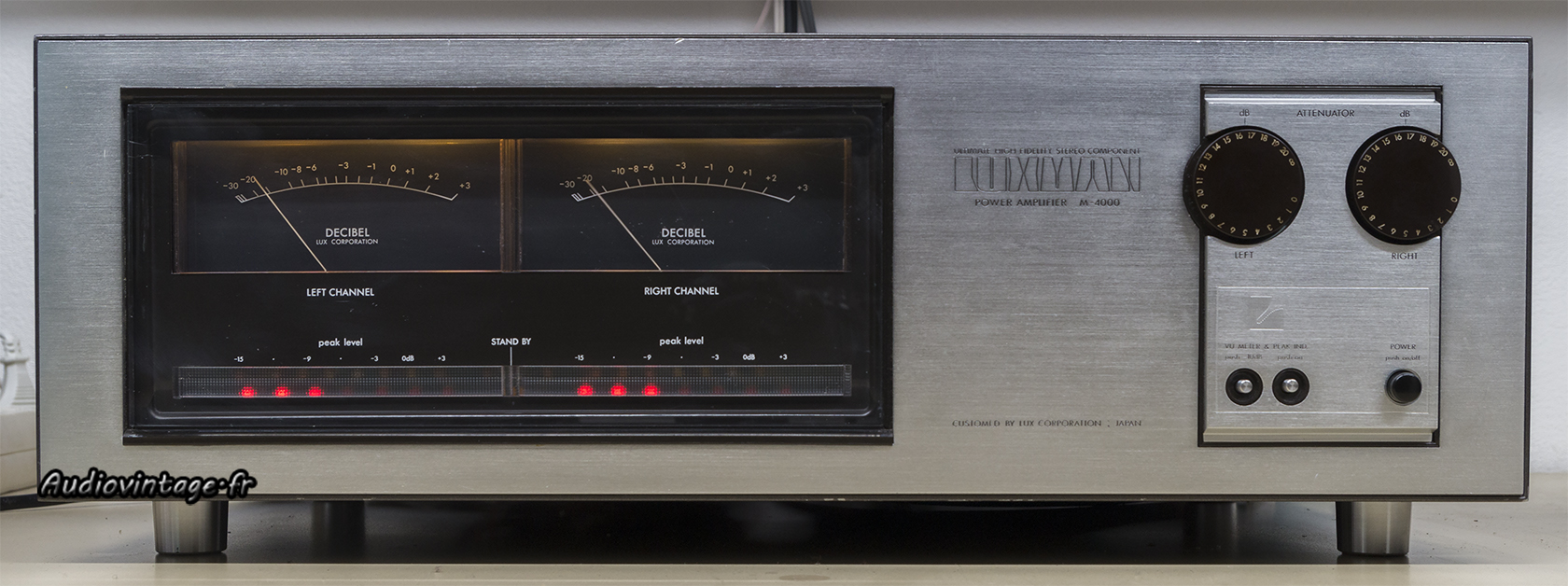

Luxman M-4000 : terminé.
La façade est remontée, les circuits remis en place.
Les courants de repos et offsets sont ajustés. Terminé.

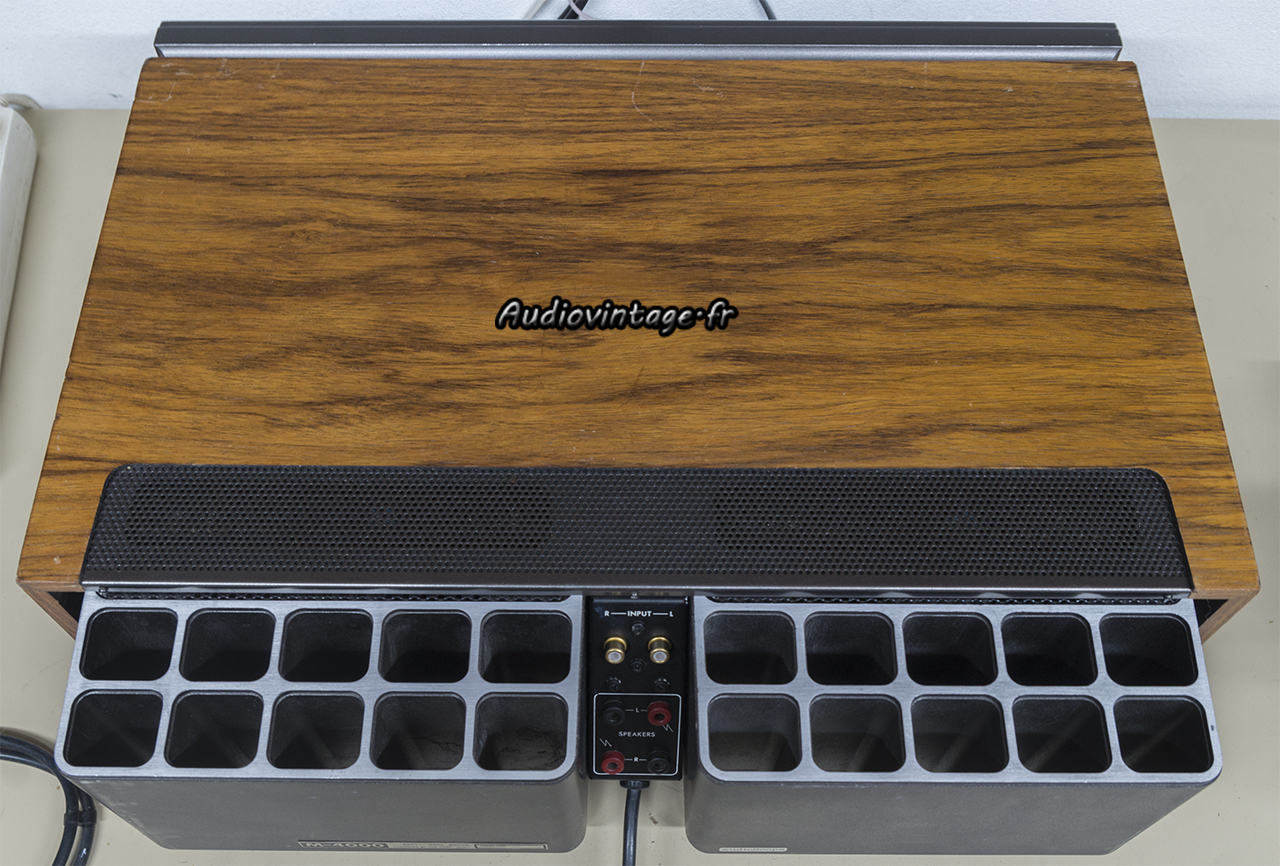

Luxman M-4000 : connectique.
Connectique.

Luxman M-4000 : présenté dans son joli coffret.
Le tout dans un joli coffret.

Les mesures :

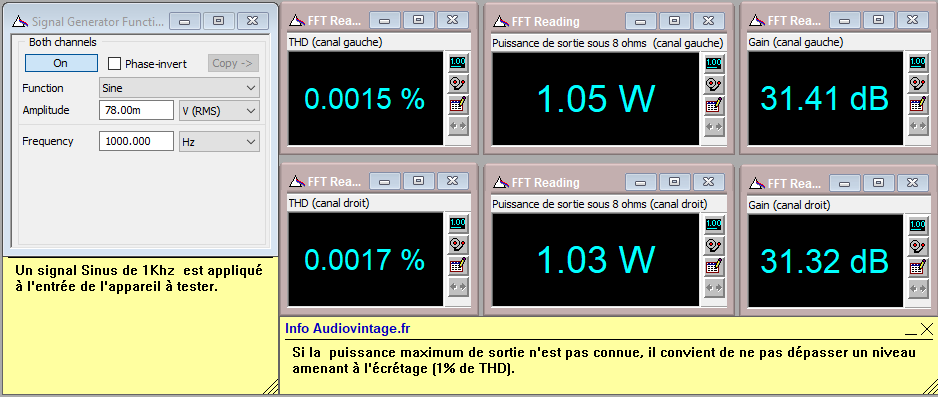

Luxman M-4000 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Luxman M-4000 : distorsion-a-2x180w-sous-8-ohms
Distorsion à 2x180w sous 8 ohms.

Luxman M-4000 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

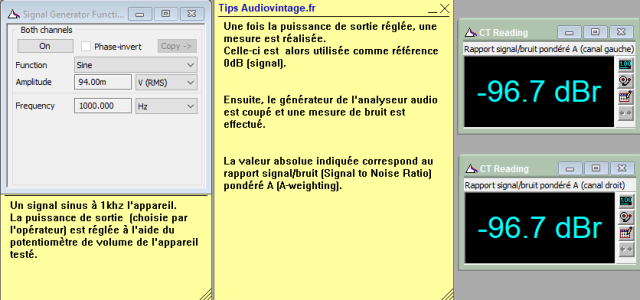

Sansui BA-2000 : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

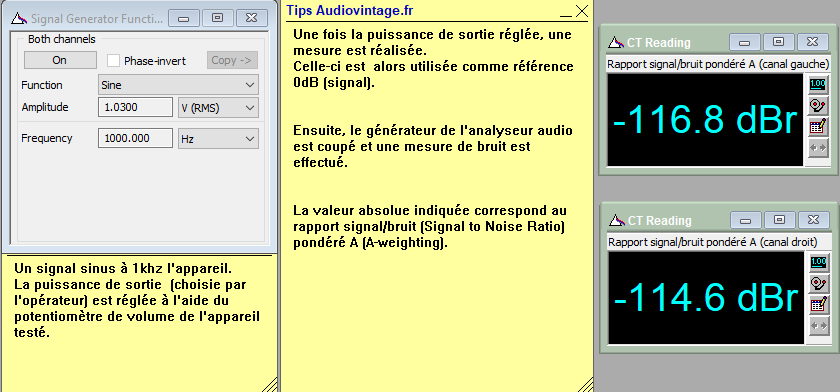

Luxman M-4000 : rapport-signal-bruit-a-2x180w-sous-8-ohms
Rapport signal bruit à 2x180w sous 8 ohms.

Les mesures à l’oscilloscope :

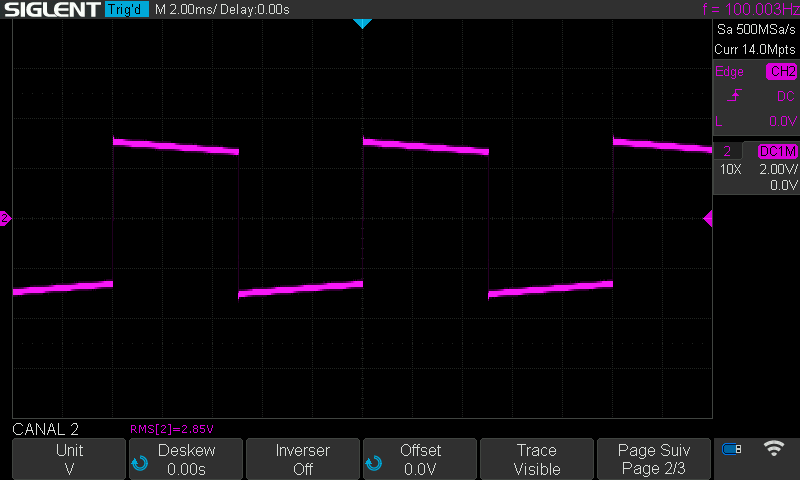

Luxman M-4000 : signal-carre-a-100hz
Luxman M-4000 : signal-carre-a-1khz

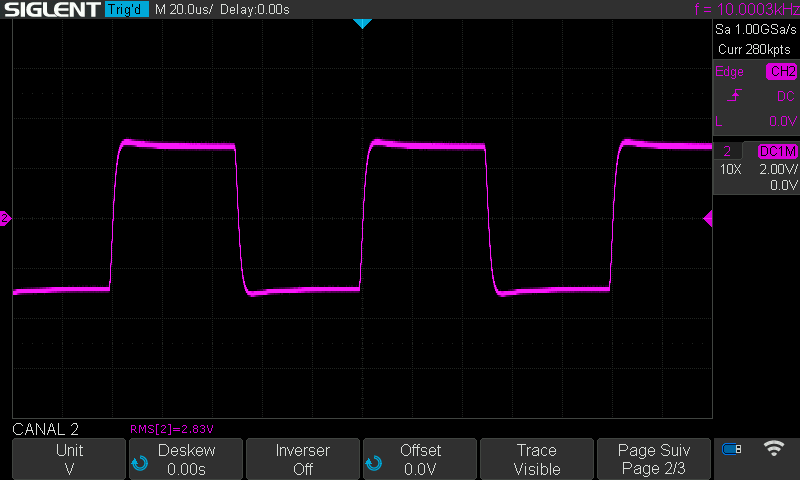

Luxman M-4000 : signal-carre-a-10khz

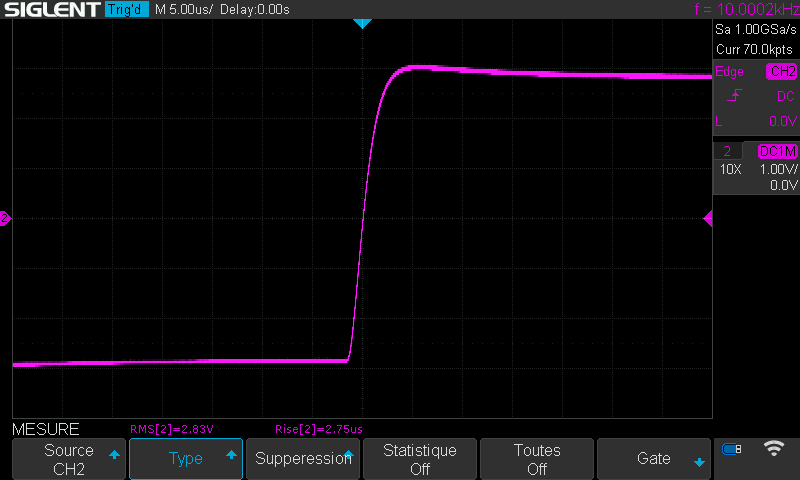

Luxman M-4000 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
