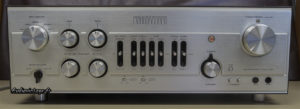

Et voici un superbe Préamplificateur Luxman C-1000. Hélas tombé en panne peu de temps après son achat par son actuel propriétaire.

En effet, le préamplificateur produit un bruit sourd et met l’amplificateur de puissance en protection.

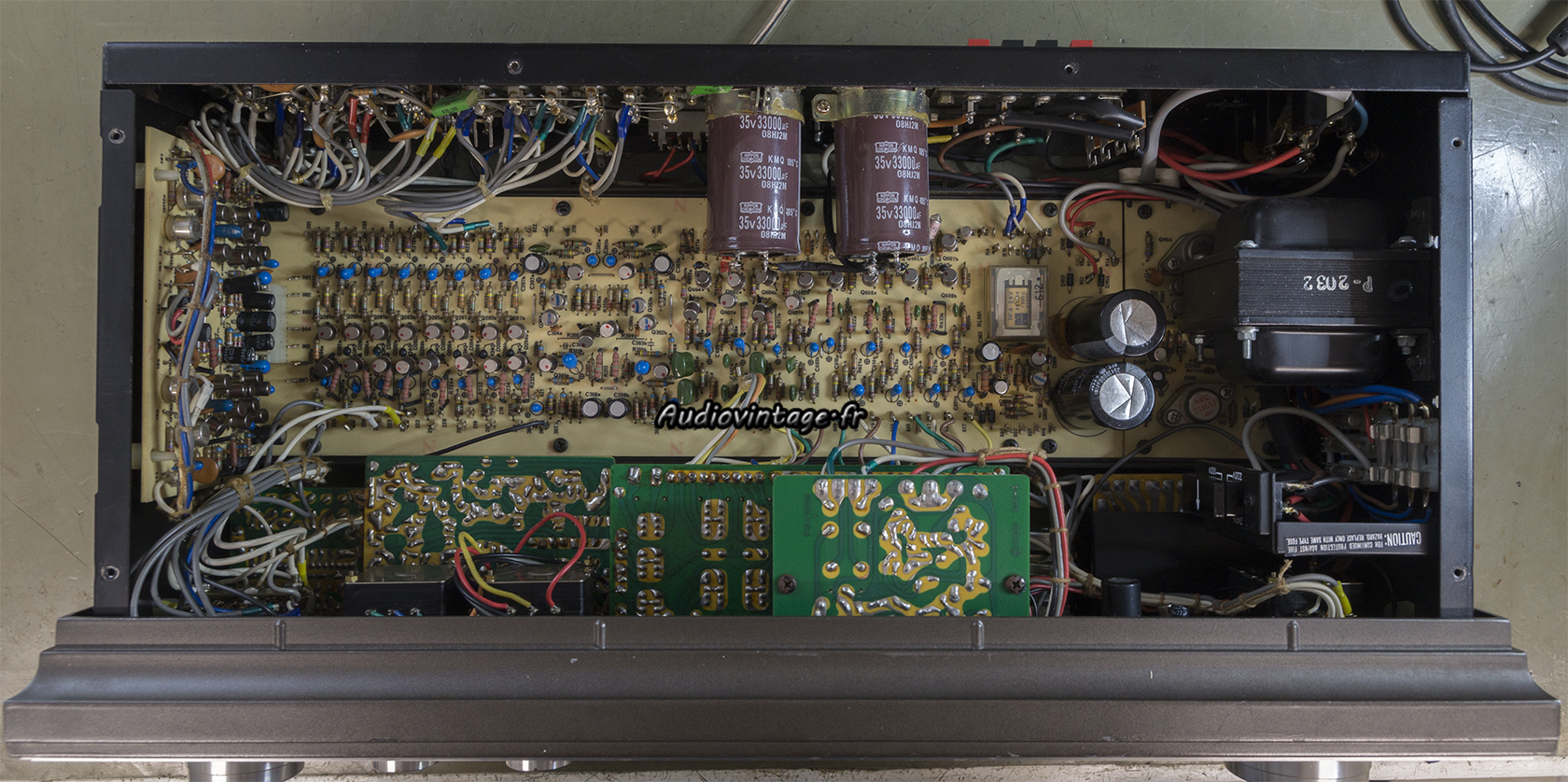

Retrait du beau coffret bois, puis des capots et je remarque tout de suite quelque chose qui ne me plait pas du tout.

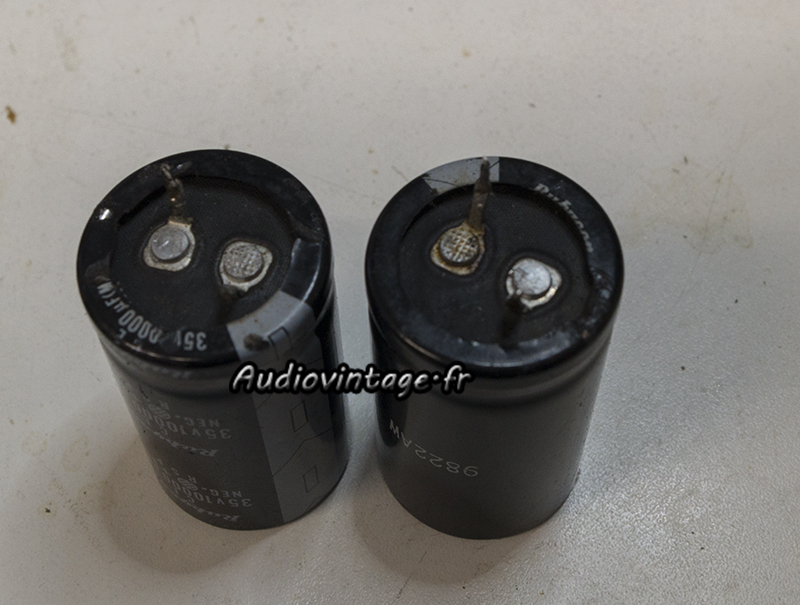

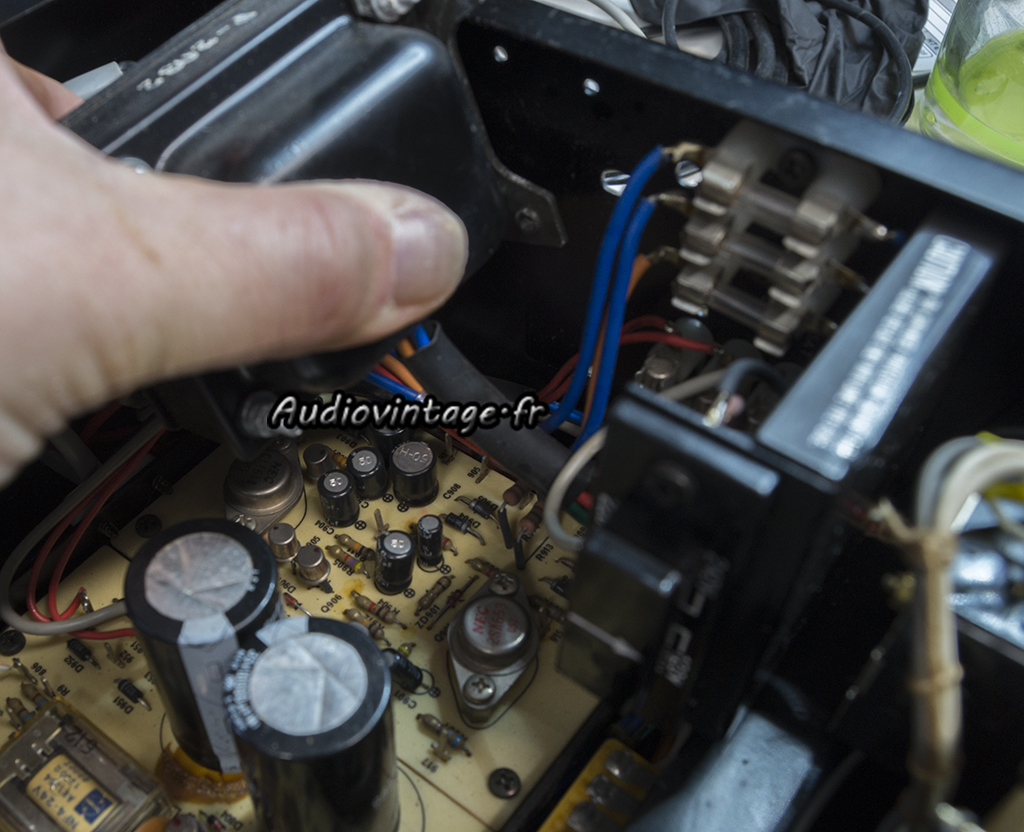

Quelqu’un a cru bon de remplacer les 4 plus gros condensateurs.
Les 3.300uf originaux montés sur le châssis ont laissé place à des 33.000uf et les 4.700uf sur le circuit ont été remplacés par des 10.000uf, puisque bien évidemment, les ingénieurs Luxman étaient des mauvais et choisissaient délibérément de ne pas monter les valeurs nécessaires au bon fonctionnement de cet appareil.

Un petit tour dessous et la panne est rapidement trouvé.

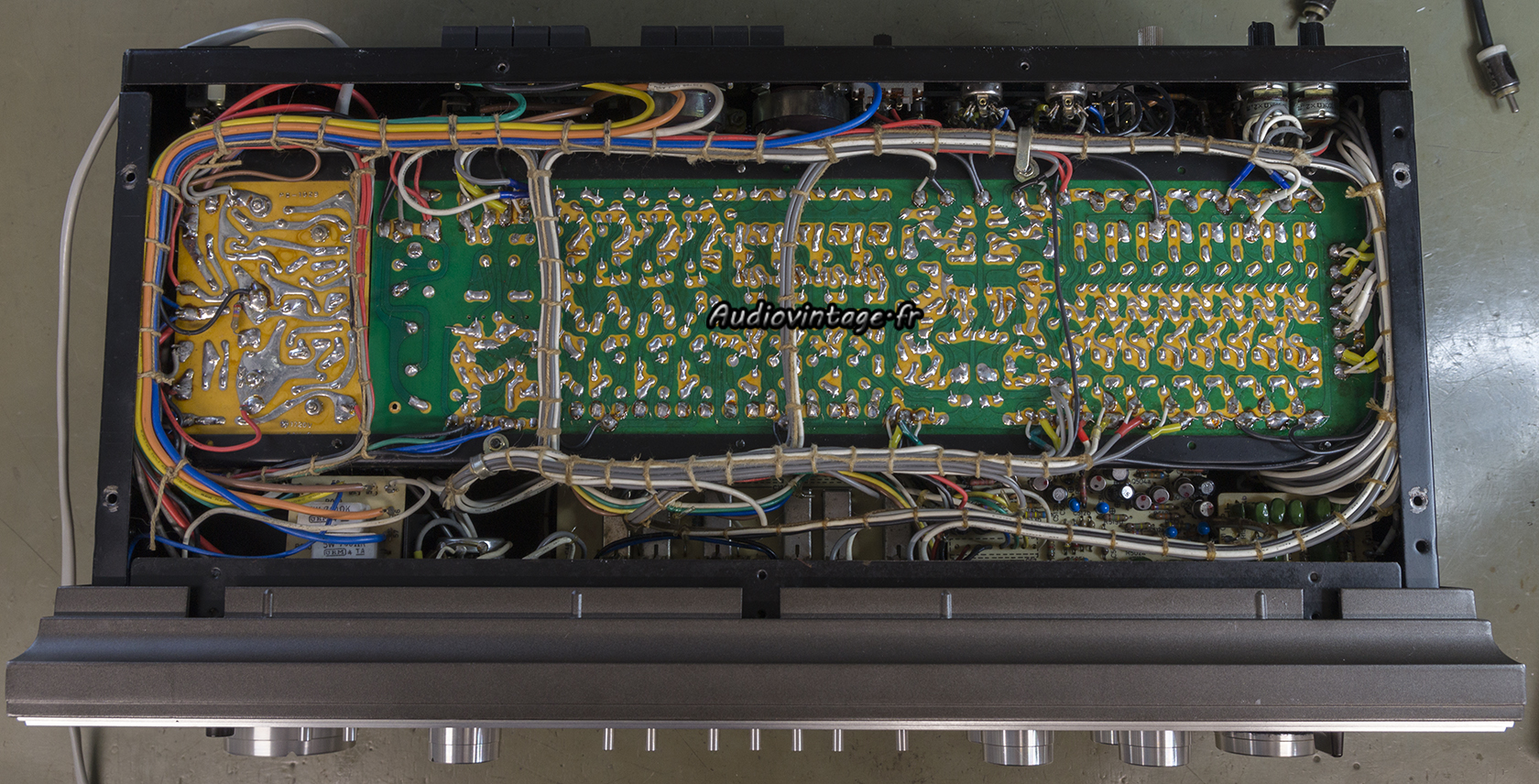

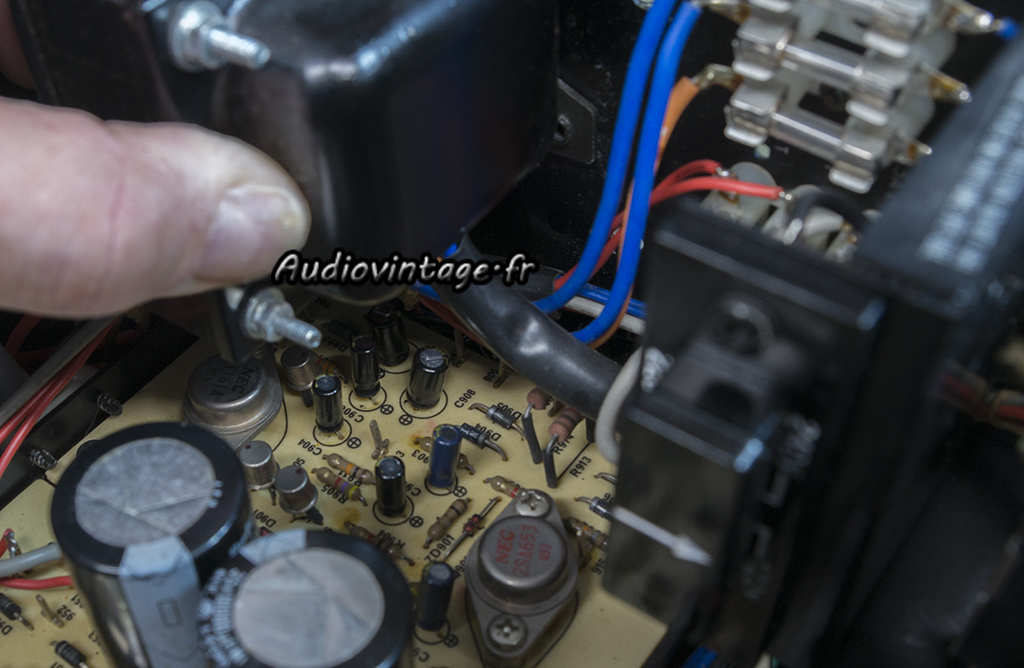

Le « spécialiste » qui est passé par ici a fait n’importe quoi avec les condensateurs inadéquats, et pas seulement en valeur mais également en écartement des pattes insuffisant, l’obligeant à forcer un peu avec au final des condensateurs branlants et mal montés.

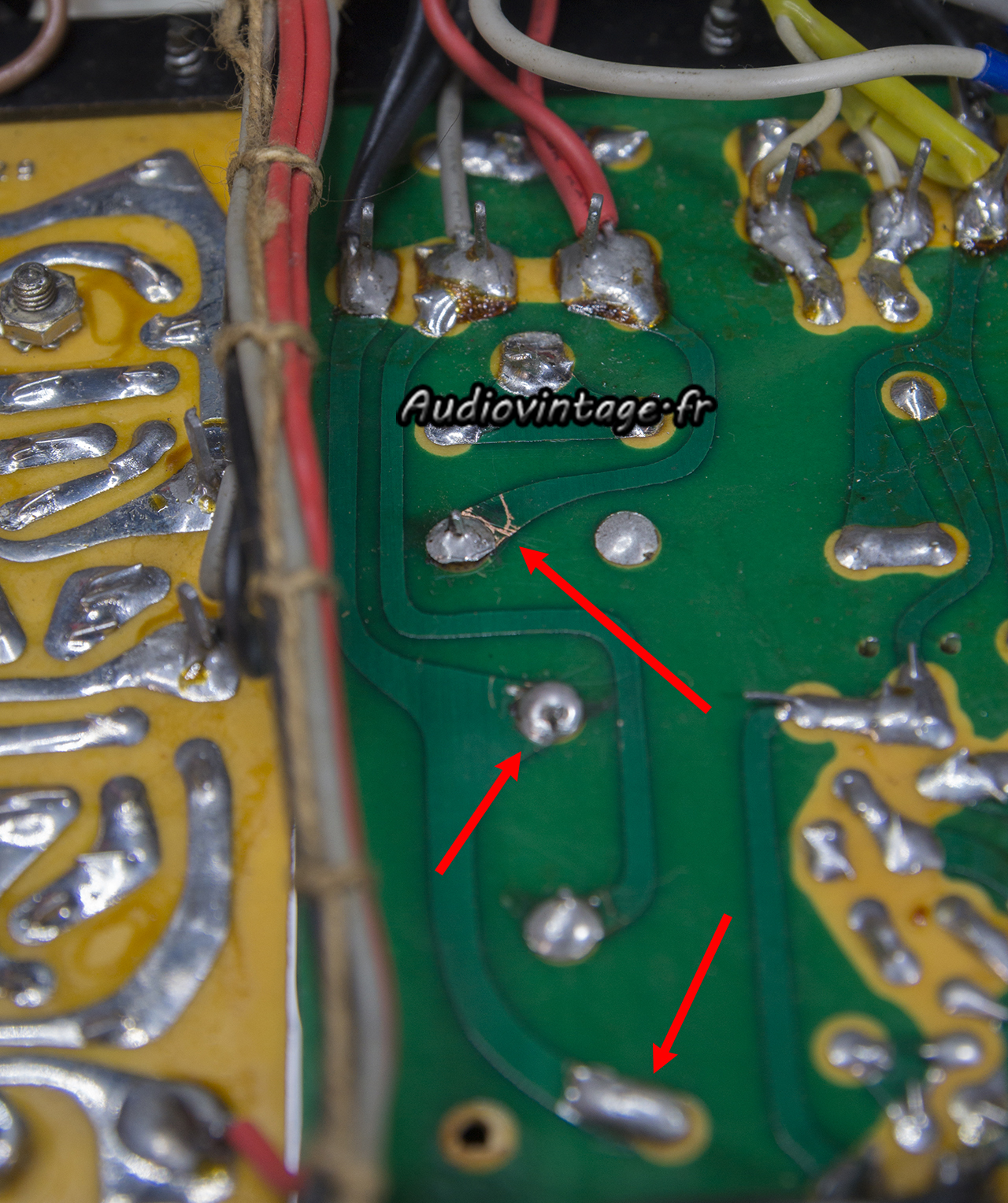

Les conséquences sont de haut en bas : une piste plus ou moins coupée, une mauvaise soudure, et une piste endommagée mais réparée. Joli score.
Ce beau Luxman va être réparé et complètement révisé.

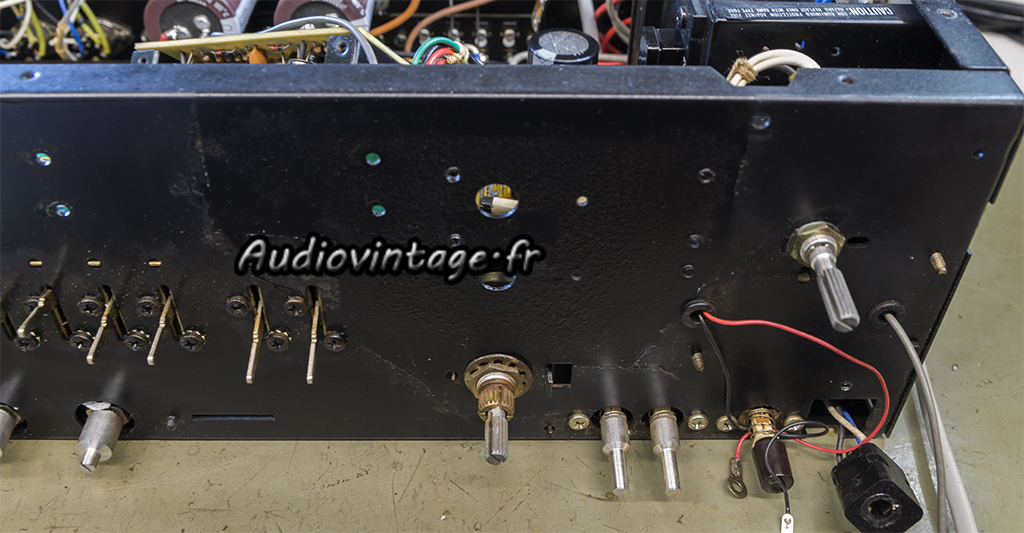

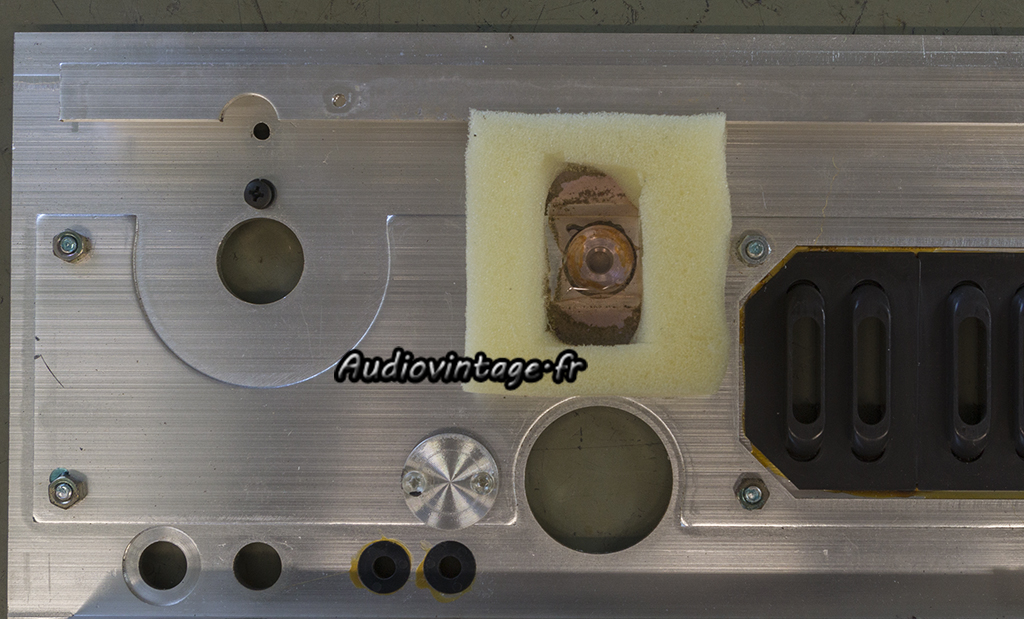

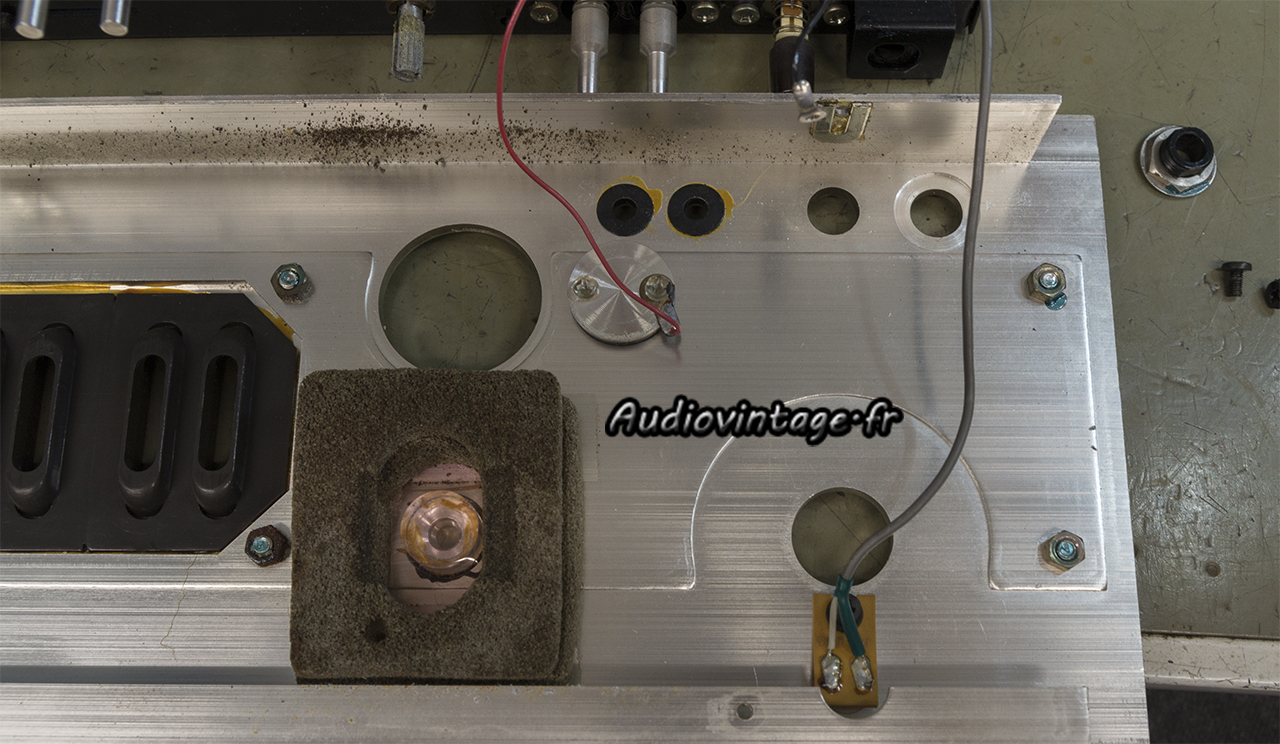

Retrait de la façade. La mousse présente s’est gorgée d’humidité et sera remplacée. On voit également le fil rouge du Muting « sensitif » propre à ce modèle.

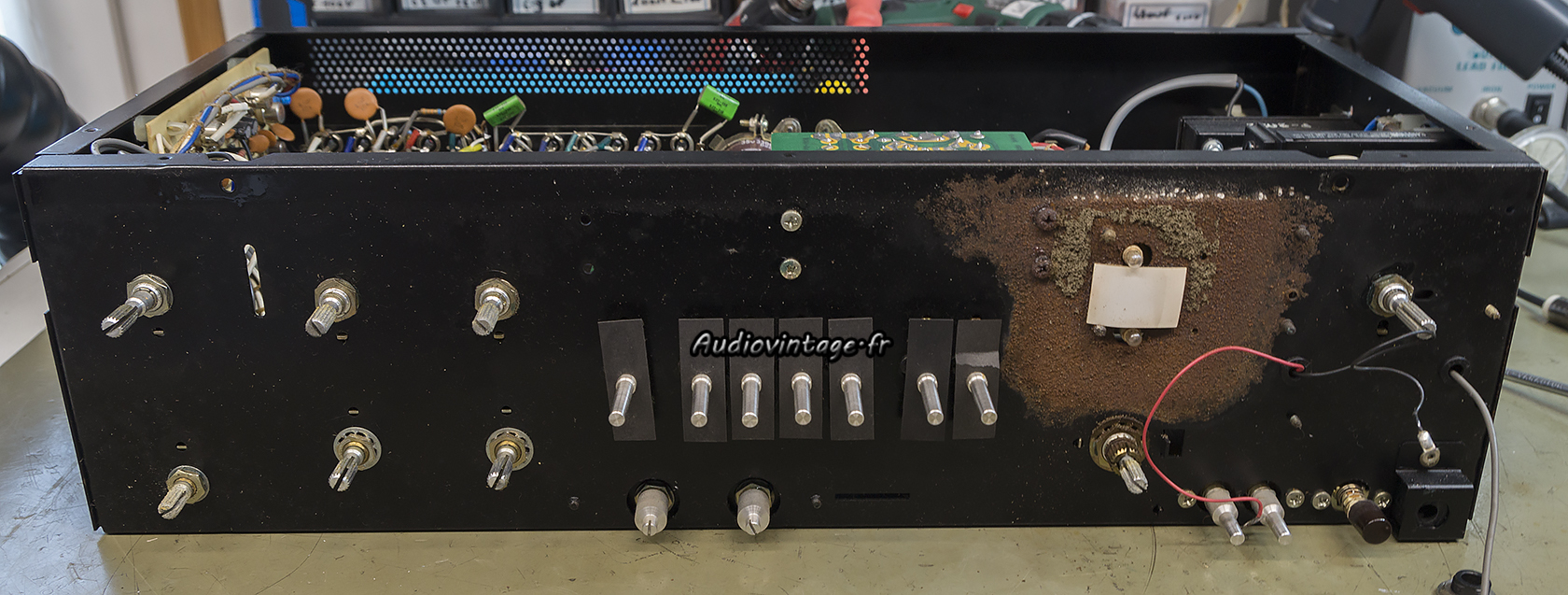

Et oui, cette fameuse mousse a causé des dégâts. Il y aura pas mal de travail pour rattraper cela, un peu de visserie à remplacer également. La prise casque est également HS.

La mousse est remplacée derrière la façade ainsi qu’un écrou rouillé.

Traitement de cheval : ponçage, convertisseur de rouille et peinture.

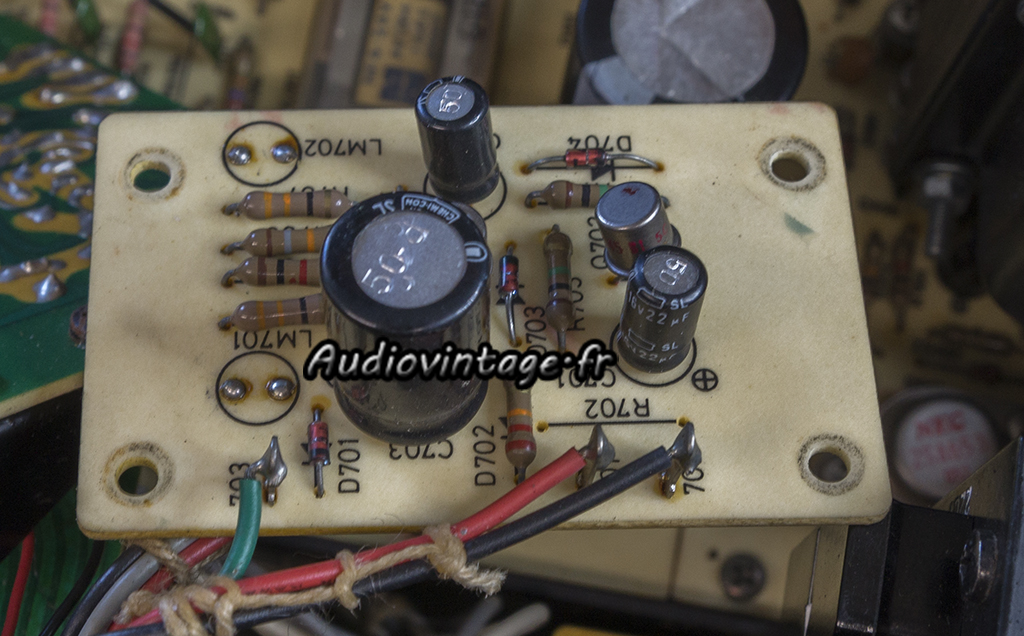

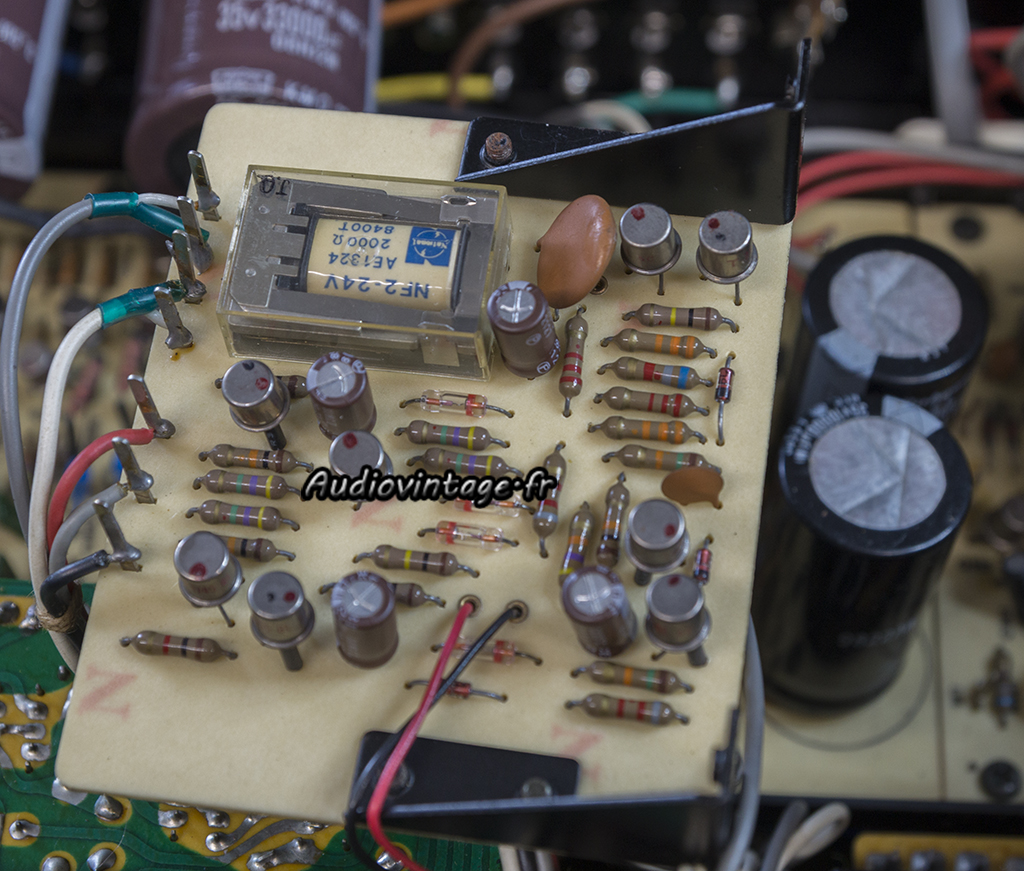

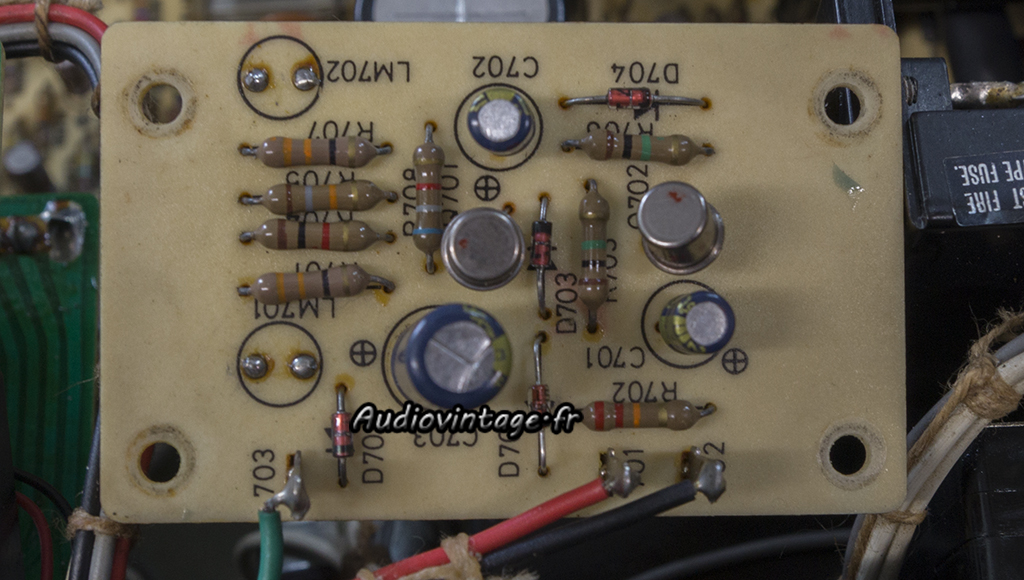

Le petit circuit qui gère les deux ampoules.

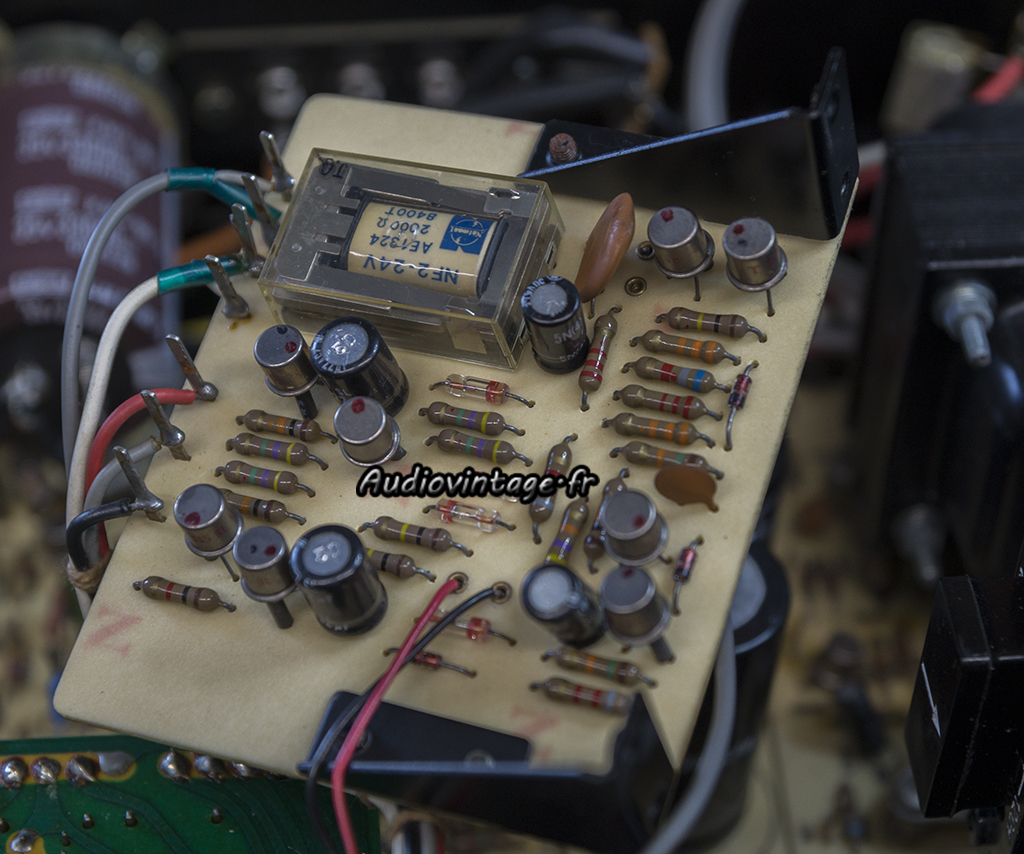

Ampoules, condensateurs chimiques neufs et correction d’une erreur de montage en usine.

Le circuit de gestion du muting.

Condensateurs chimiques neufs.

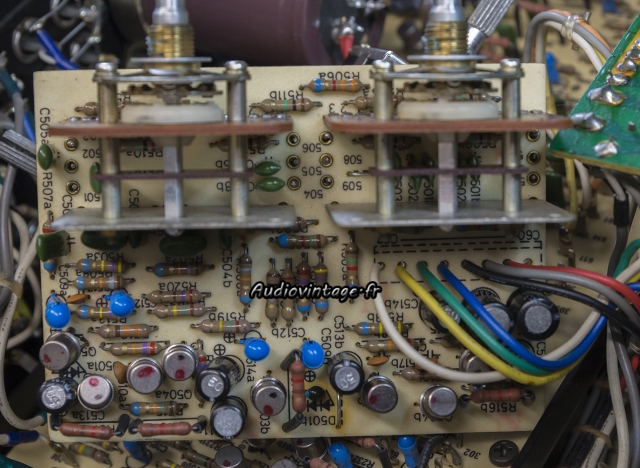

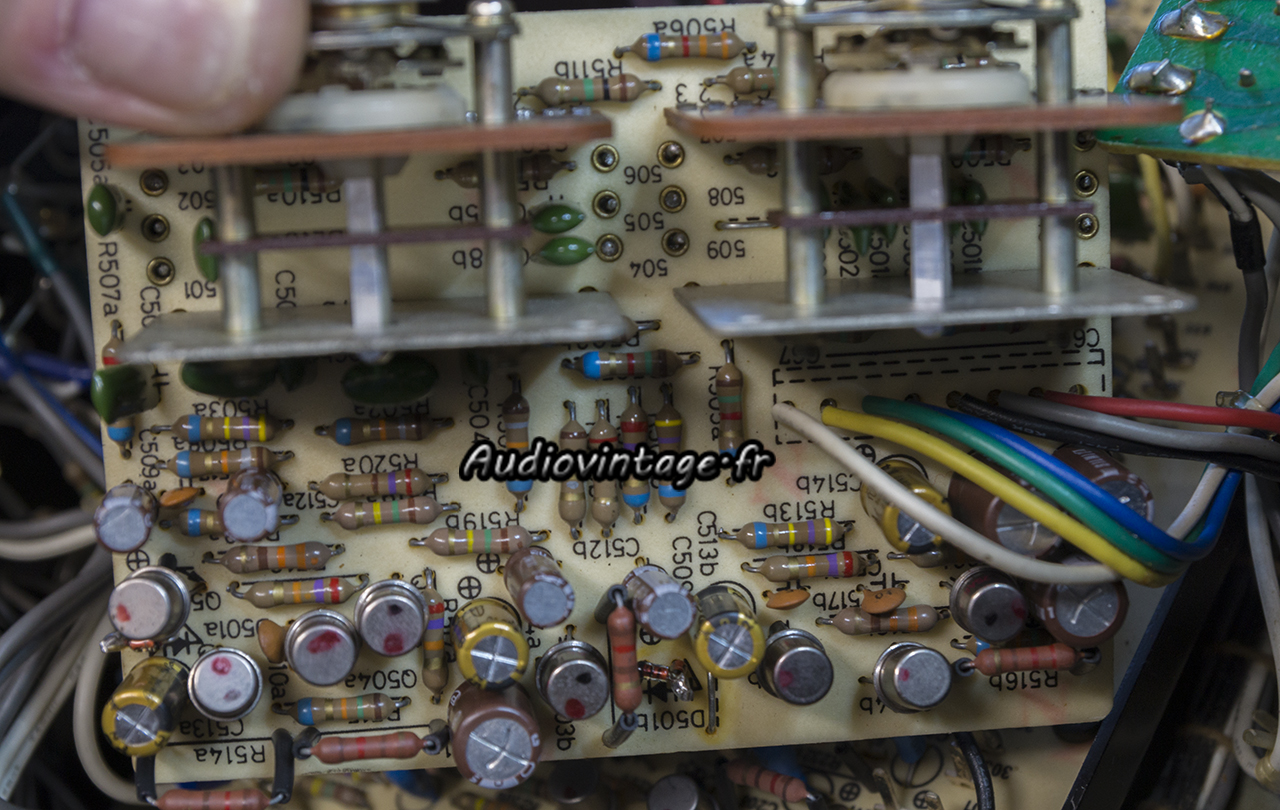

Le circuit de tonalité.

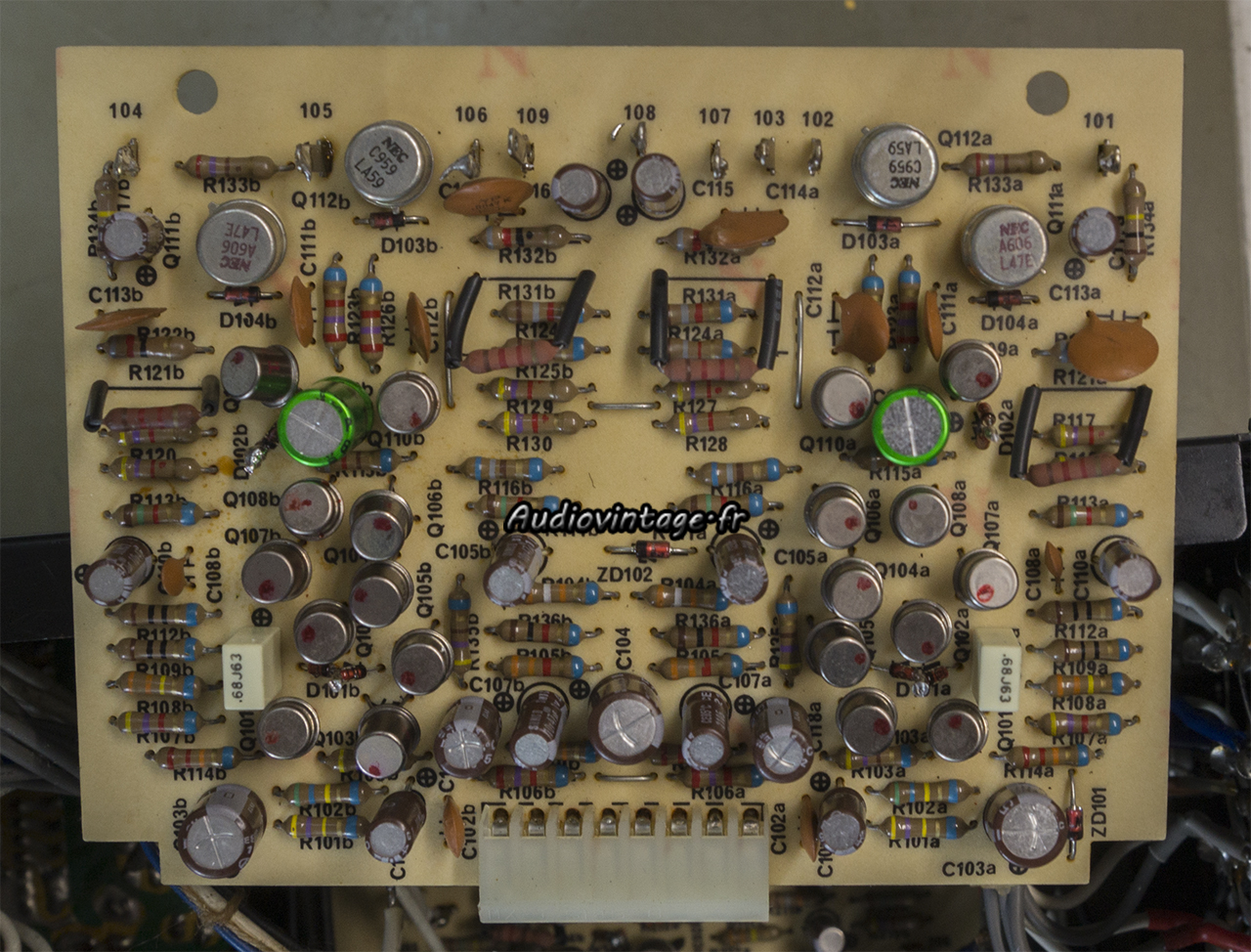

Même punition, condensateurs chimiques remplacés.

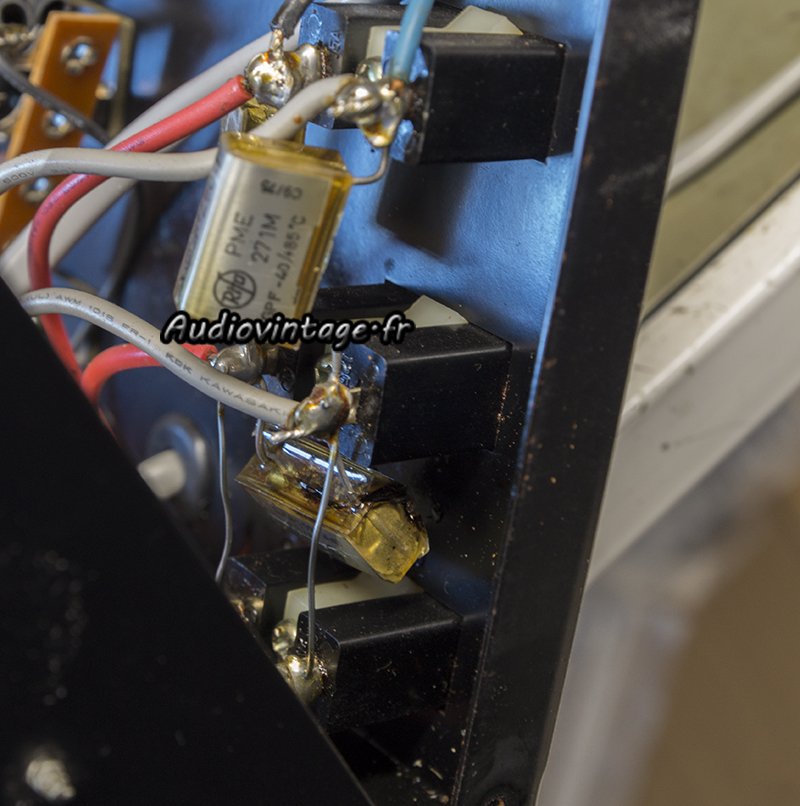

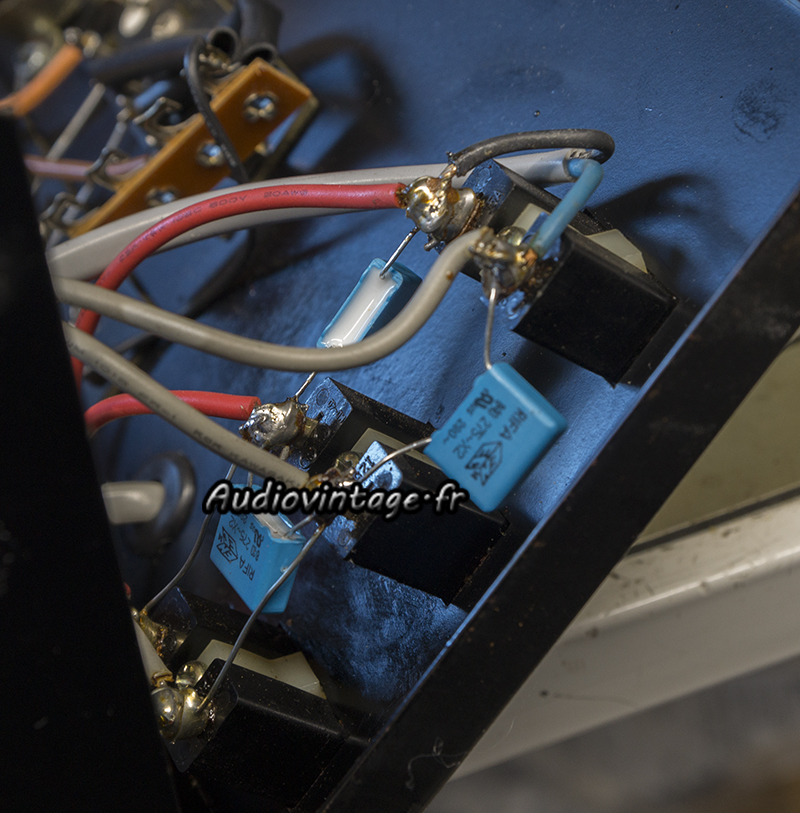

A l’arrière, les 3 condensateurs Rifa qui ne sont plus très frais…

Remplacés.

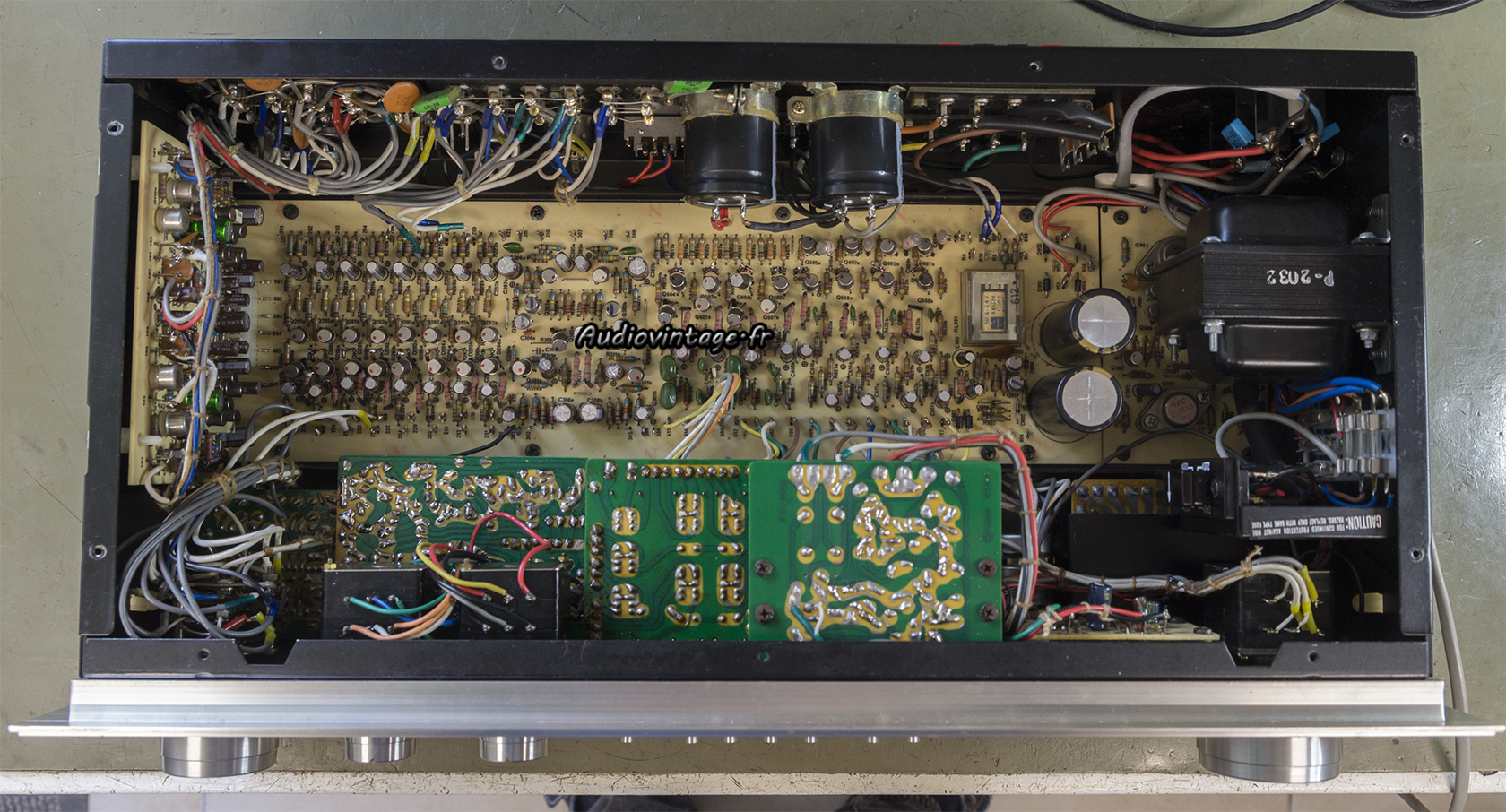

Planquée sous le transformateur, l’alimentation.

Condensateurs chimiques remplacés.

Retrait des condensateurs chimiques qui avaient été mis en place n’importe comment. Rien qu’à voir le dessous, ils ont déjà eu une longue vie avant d’arriver dans cet appareil…

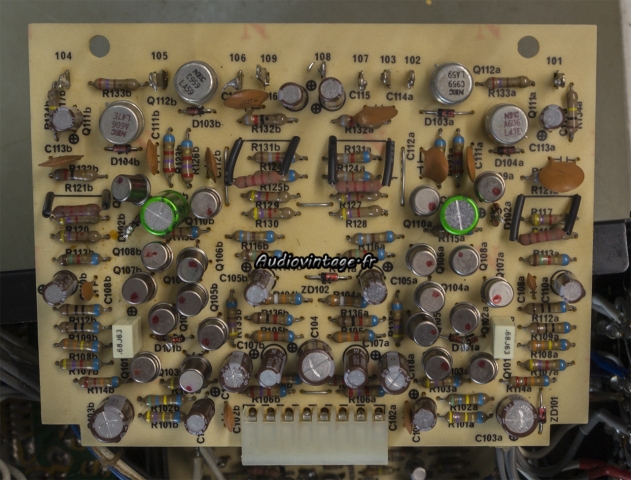

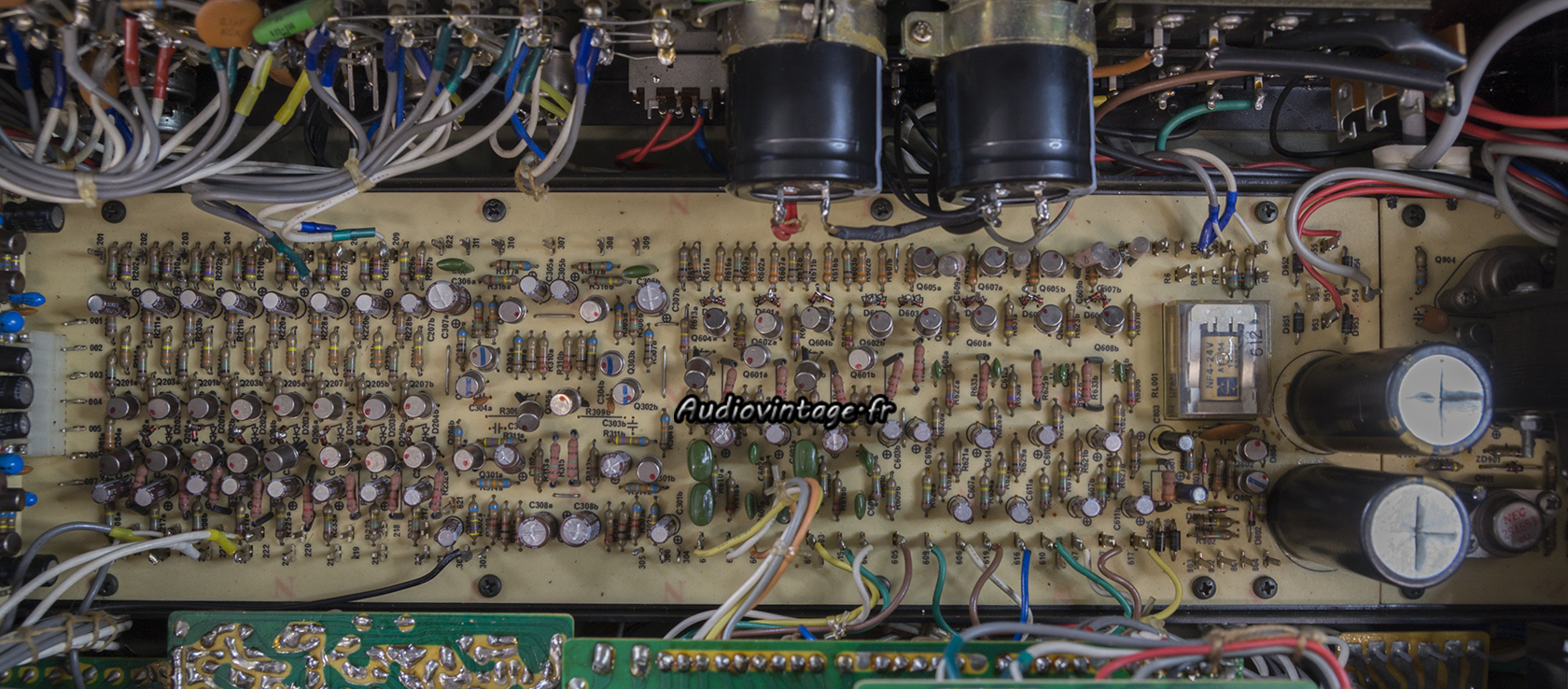

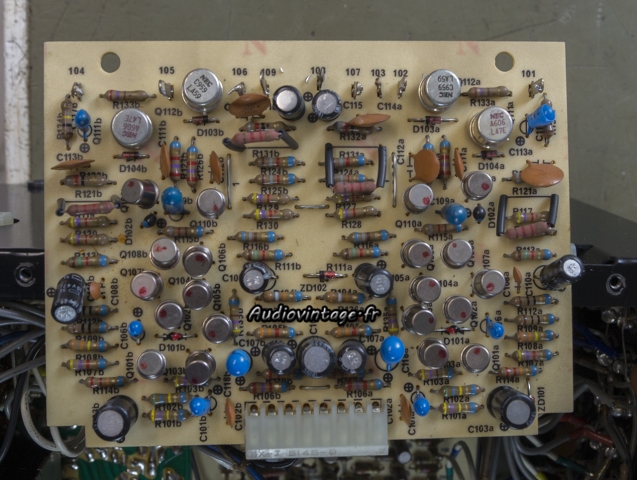

Le plus gros du travail. D’innombrables condensateurs chimiques et diodes remplacées.
Cet exemplaire, contrairement à d’autres, n’utilise pas de transistors To92 aux références problématiques mais des transistors en boitier métal To18 qu’il n’est donc pas nécessaire de remplacer. C’est toujours ça de gagné !

L’étage phono, monté à la verticale sur le côté gauche de l’appareil.

Condensateurs chimiques remplacés ainsi que certaines diodes.

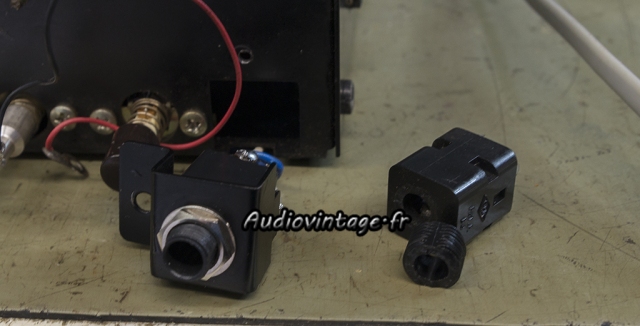

Avant la remise en place de la façade, remplacement de la prise casque. Celle-ci n’est fonctionnelle que si l’amplificateur utilisé est relié au C-1000 par les sorties HP et que les enceintes sont connectées à l’arrière du préamplificateur, ce qui permet alors également de commuter deux paires d’enceintes en façade de ce dernier.

Le tout est remonté. Terminé.

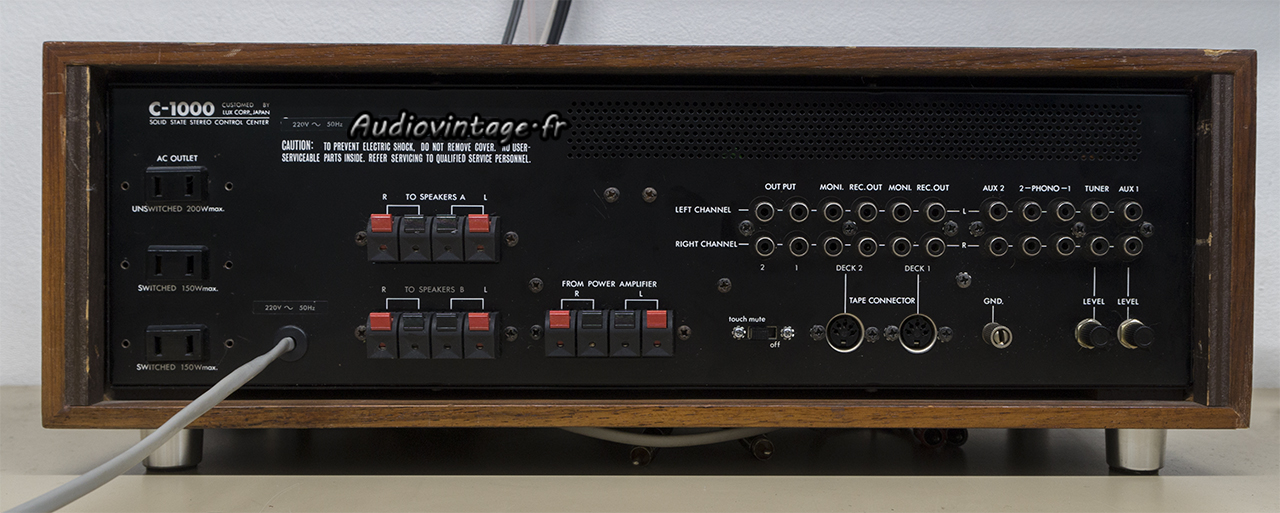

Connectique.

Les mesures sur entrée Aux :

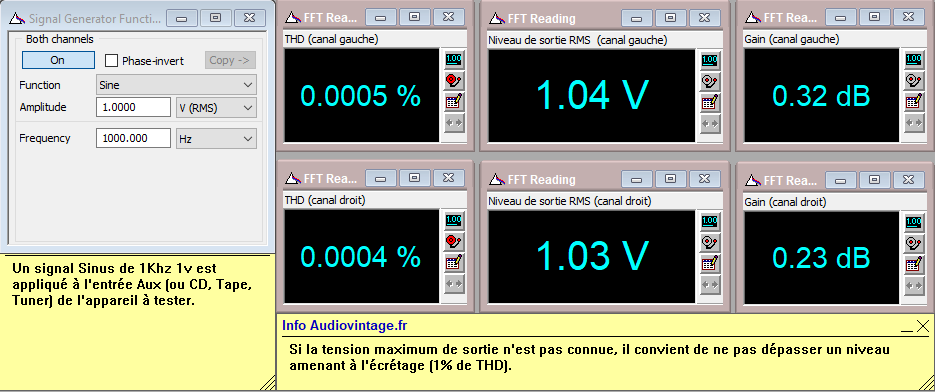

Distorsion à 1v en sortie, entrée aux, tone defeat.

Distorsion à 10v en sortie, entrée aux, tone defeat.

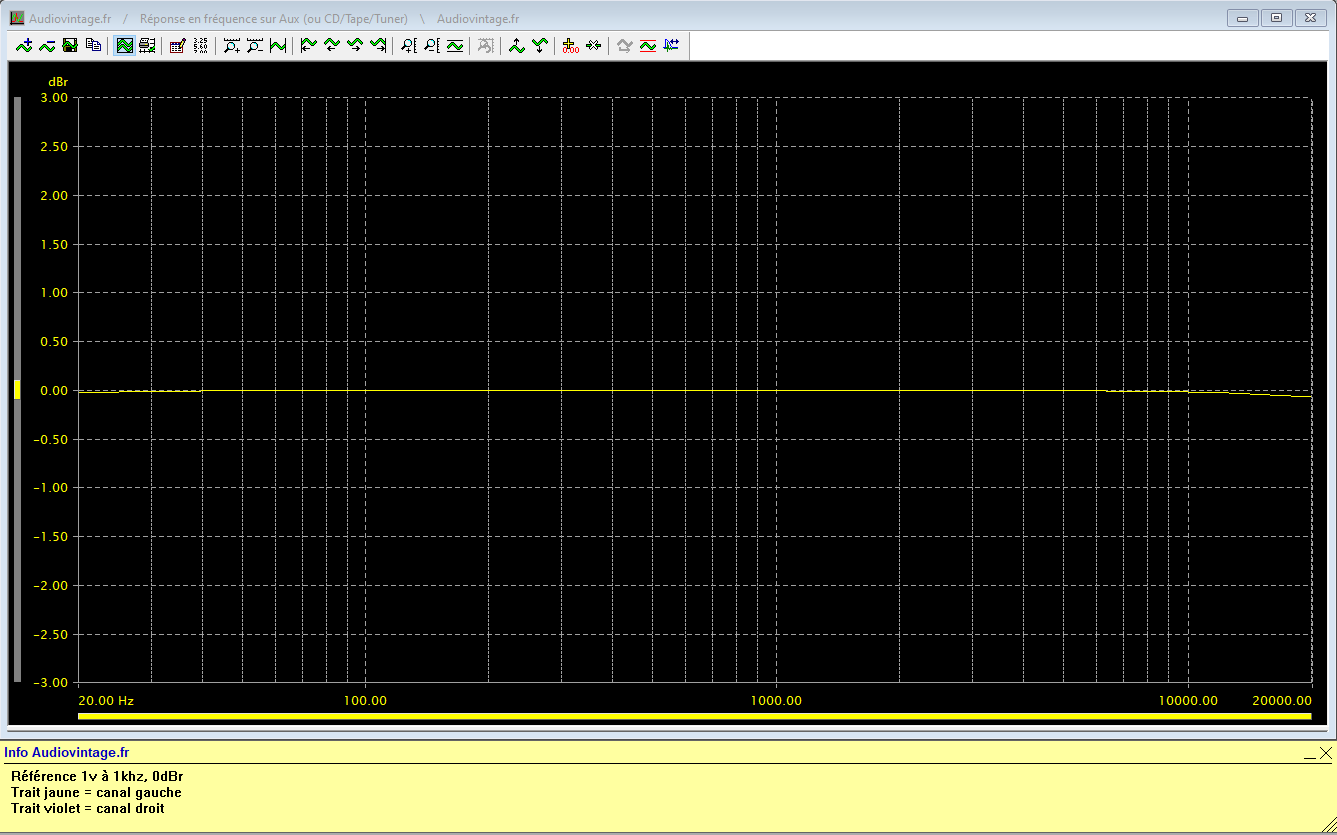

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

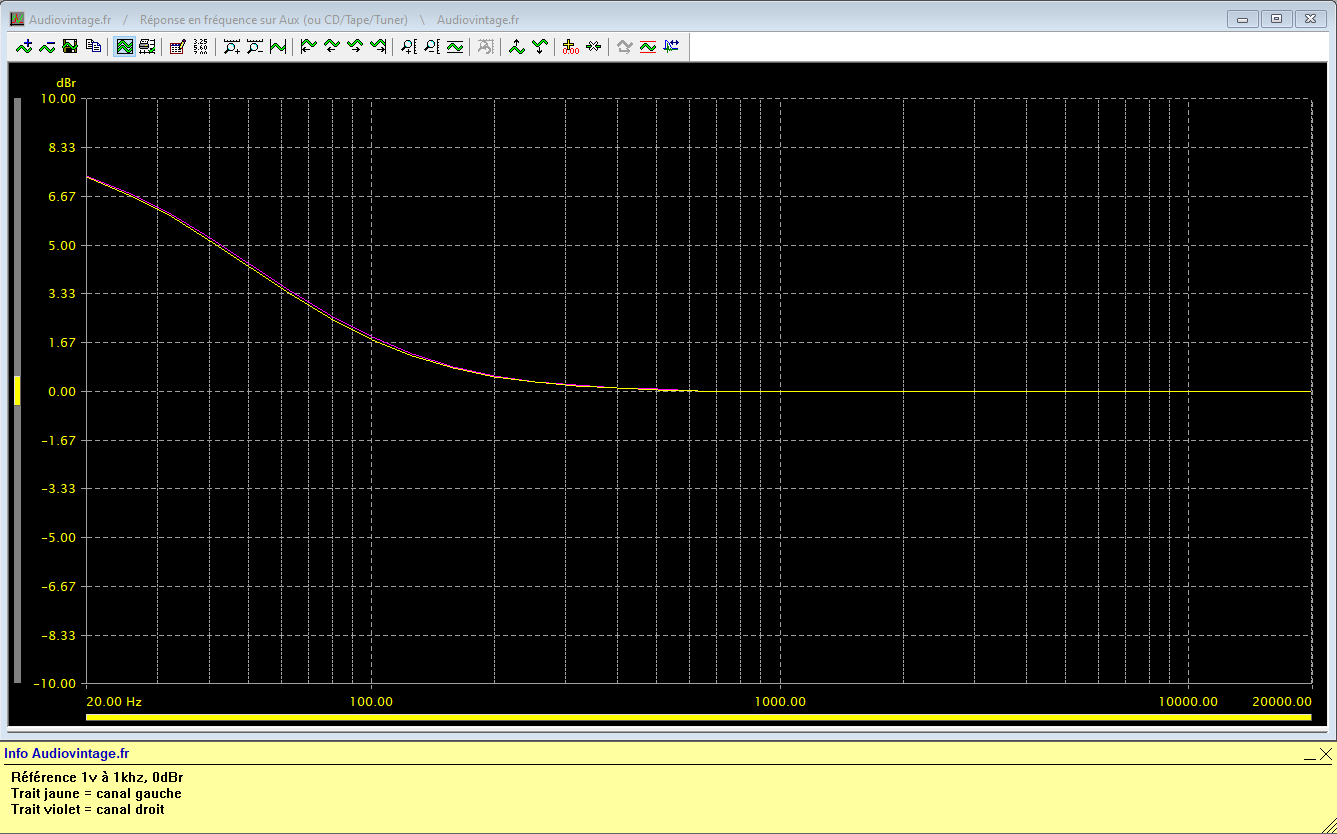

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, low boost.

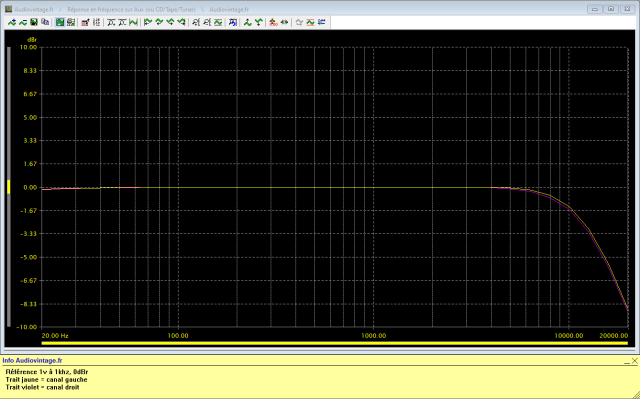

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres 10hz et 12khz.

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat filtres 70hz et 7khz.

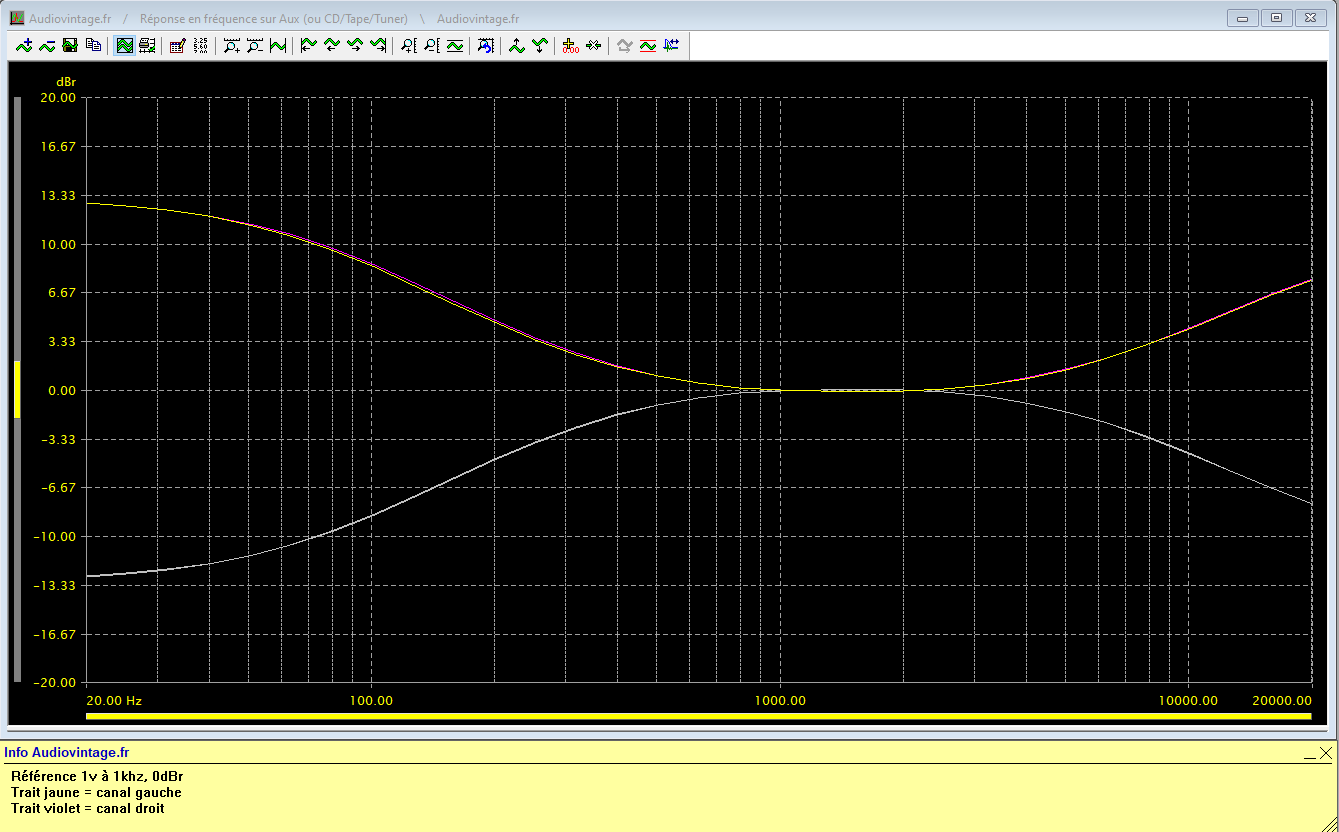

Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi (30hz/3khz).

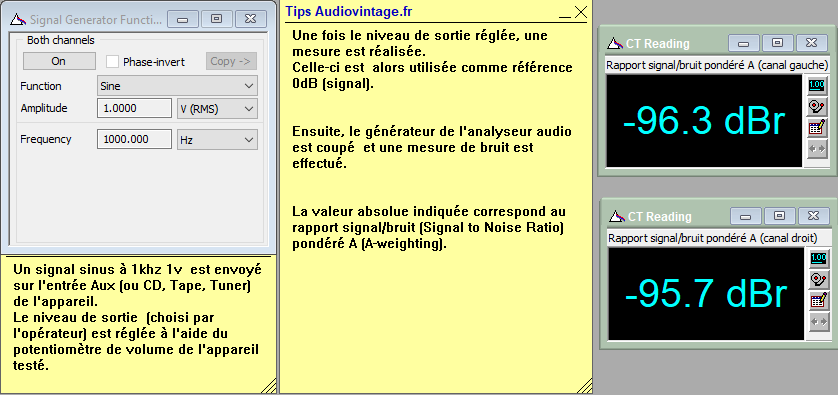

Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Rapport signal bruit à 10v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 1v en sortie, entrée phono, tone defeat.

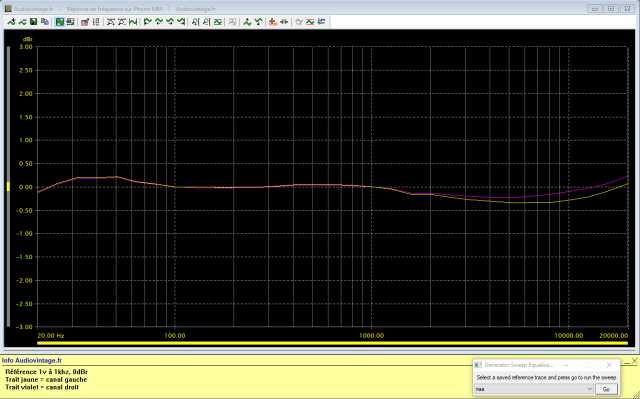

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Rapport signal bruit à 10v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

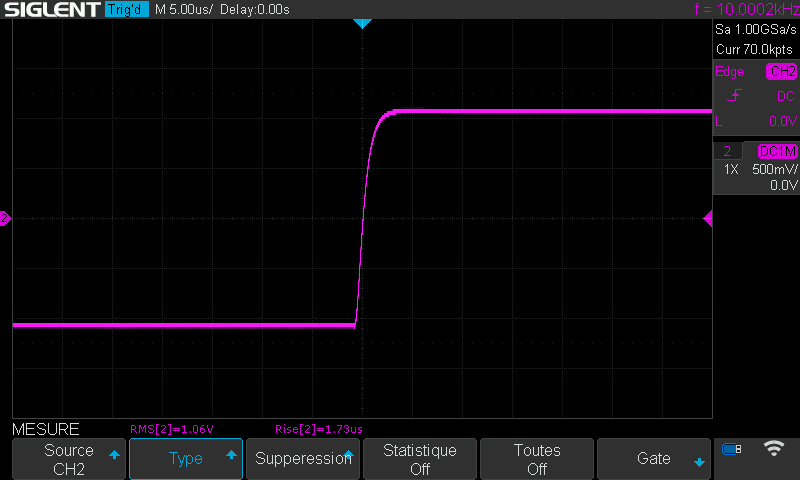

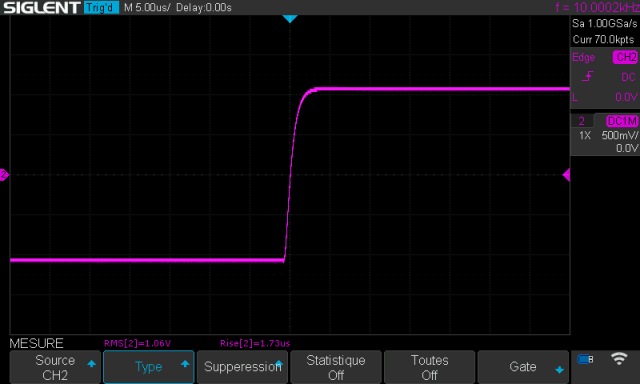

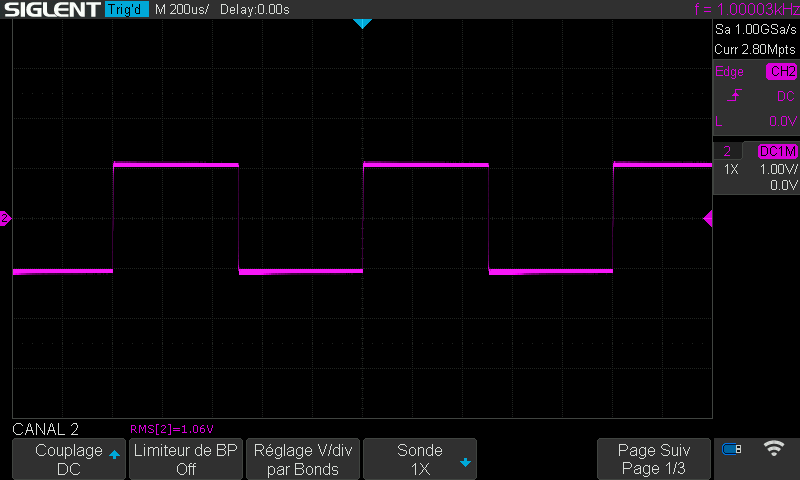

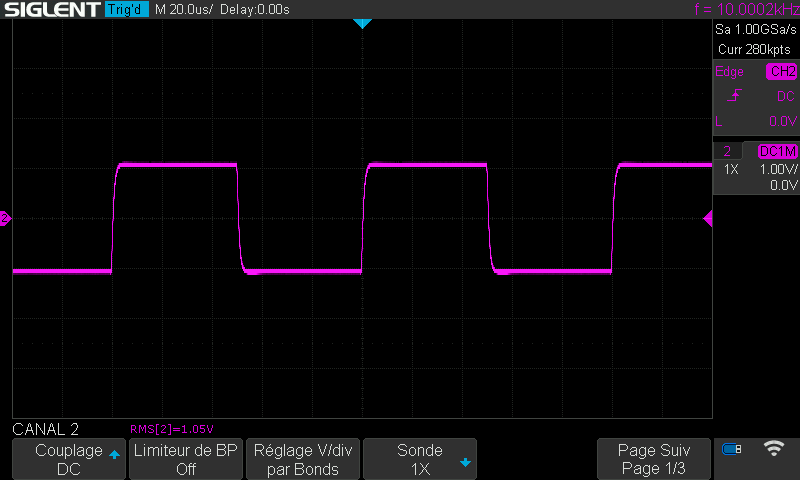

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.
