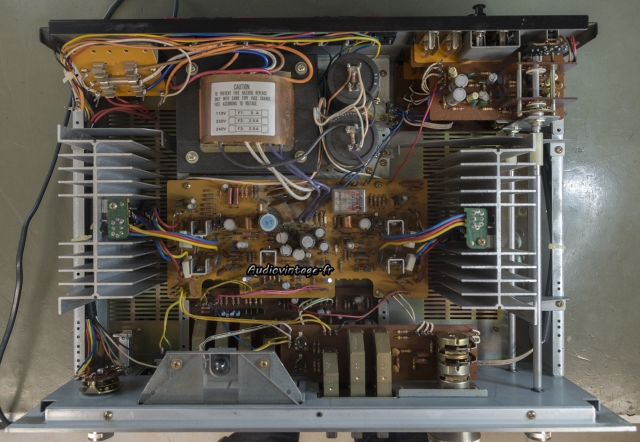

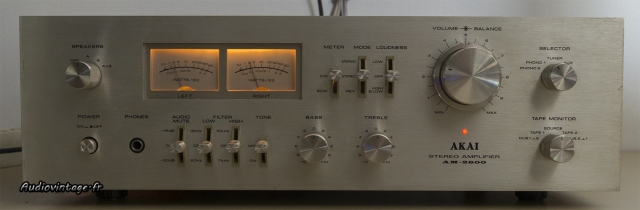

C’est au tour d’un Akai AM-2600 d’être pris en charge à l’atelier pour réparation et révision complète.
En effet cet exemplaire ne fonctionne pas, du moins, le relais de protection HP fait un peu ce qu’il veut.
Dans 99% des cas, ce genre de souci n’a aucun rapport avec le relais en lui-même. Soit il y a présence aléatoire d’une tension continue en sortie (et le circuit de protection fait donc correctement son boulot), soit le circuit de protection déraille tout seul comme un grand.

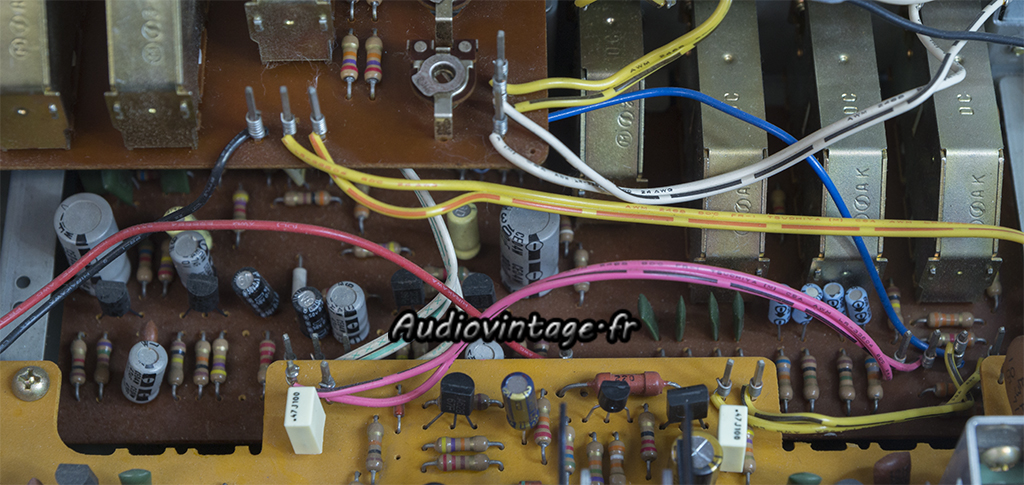

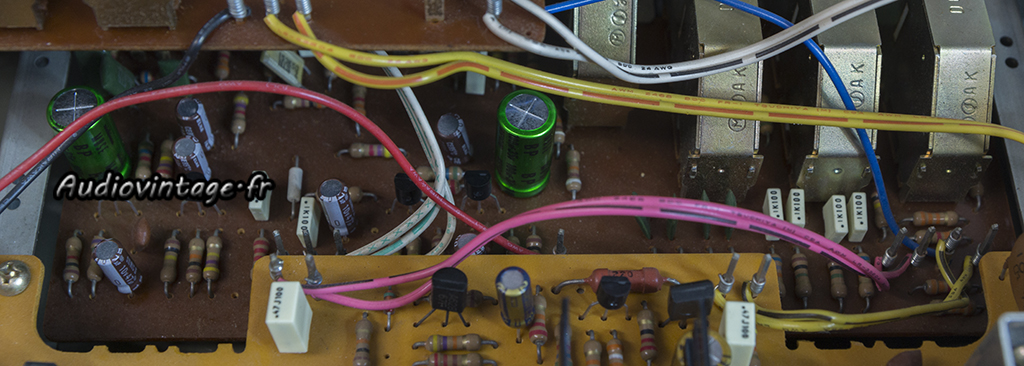

Je note également des traces suspectes sur le circuit principal, probablement un liquide quelconque tombé dans l’appareil à un moment ou ç un autre dans son passé lointain.

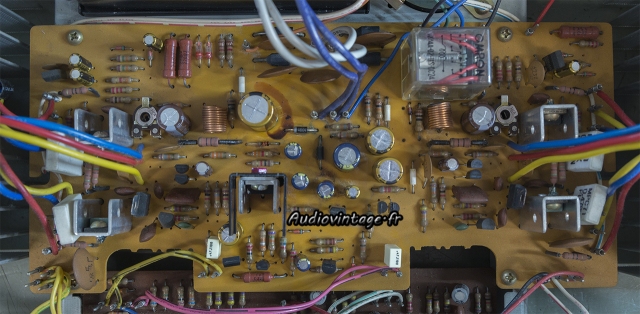

Le circuit principal.
La panne est causée par le fonctionnement erratique d’un transistor, c’est un souci de plus en plus courant (avec l’âge) dans cette série d’amplificateurs.
Tous les condensateurs chimiques sont remplacés ainsi que certains transistors. Deux diodes dont les pattes avaient été plus ou moins rongées ont été également changées.
Un gros nettoyage est effectué et les résistances ajustables de courant de repos sont désoxydées.

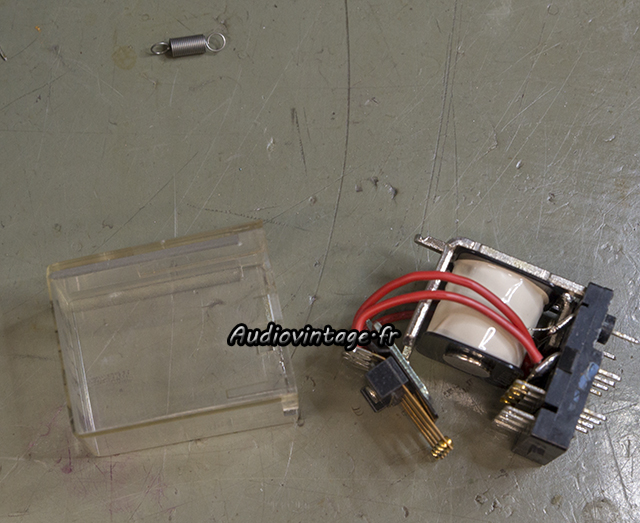

Le relais est retiré et ses contacts nettoyés.
Les transistors de puissances sont retirés, nettoyés, testés puis remontés sur des micas neufs et de la graisse fraiche.

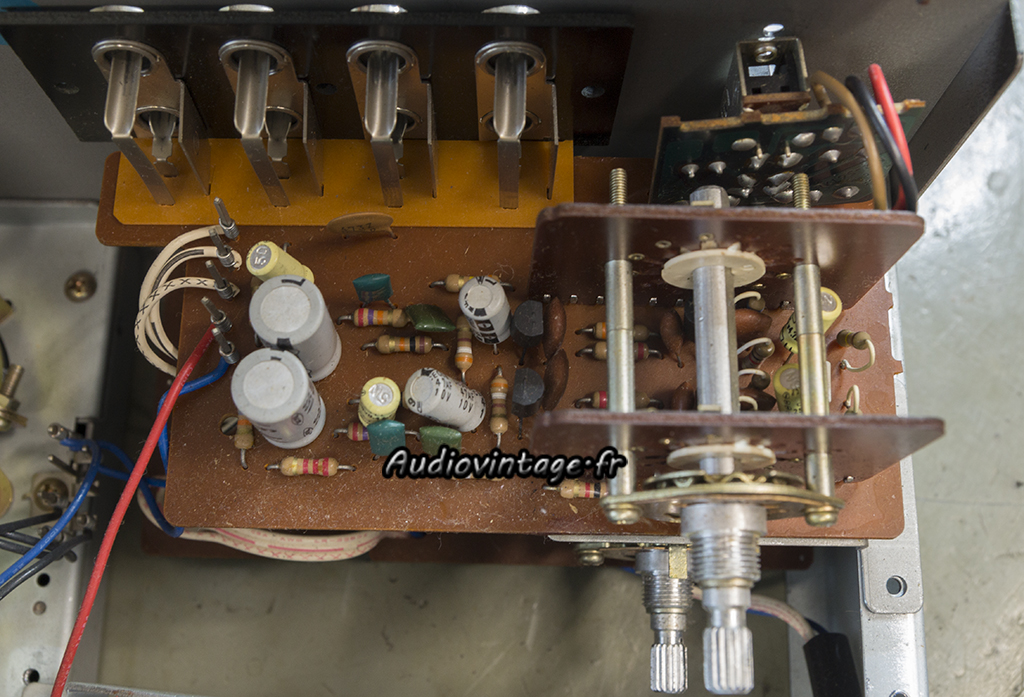

Le circuit phono.

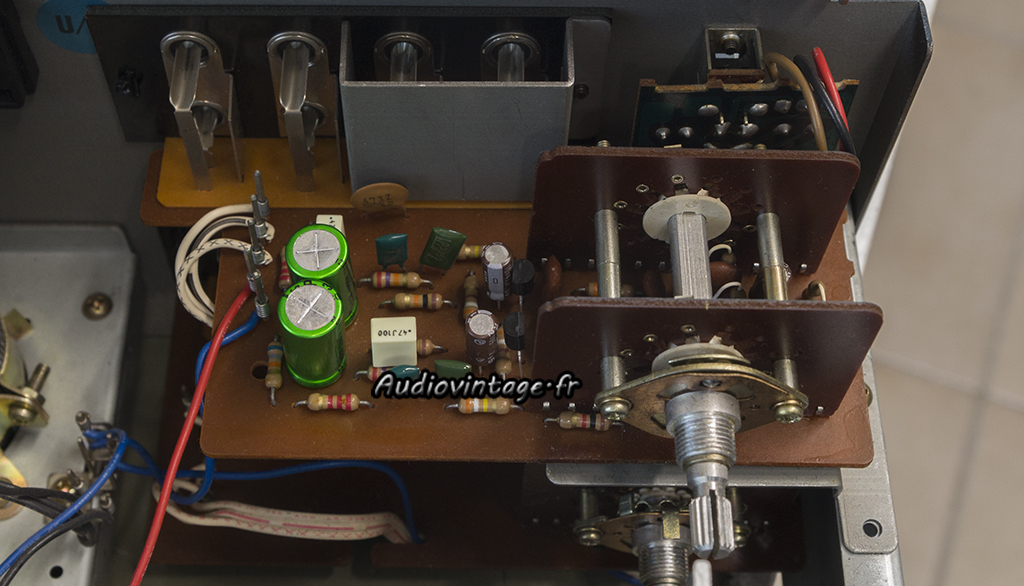

Condensateurs chimiques et transistors sont remplacés.

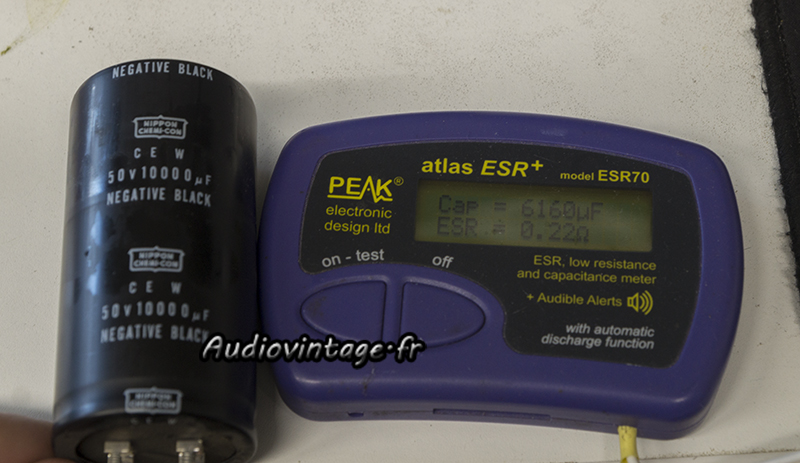

Les chimiques de filtrage d’alimentation sont bien fatigués.

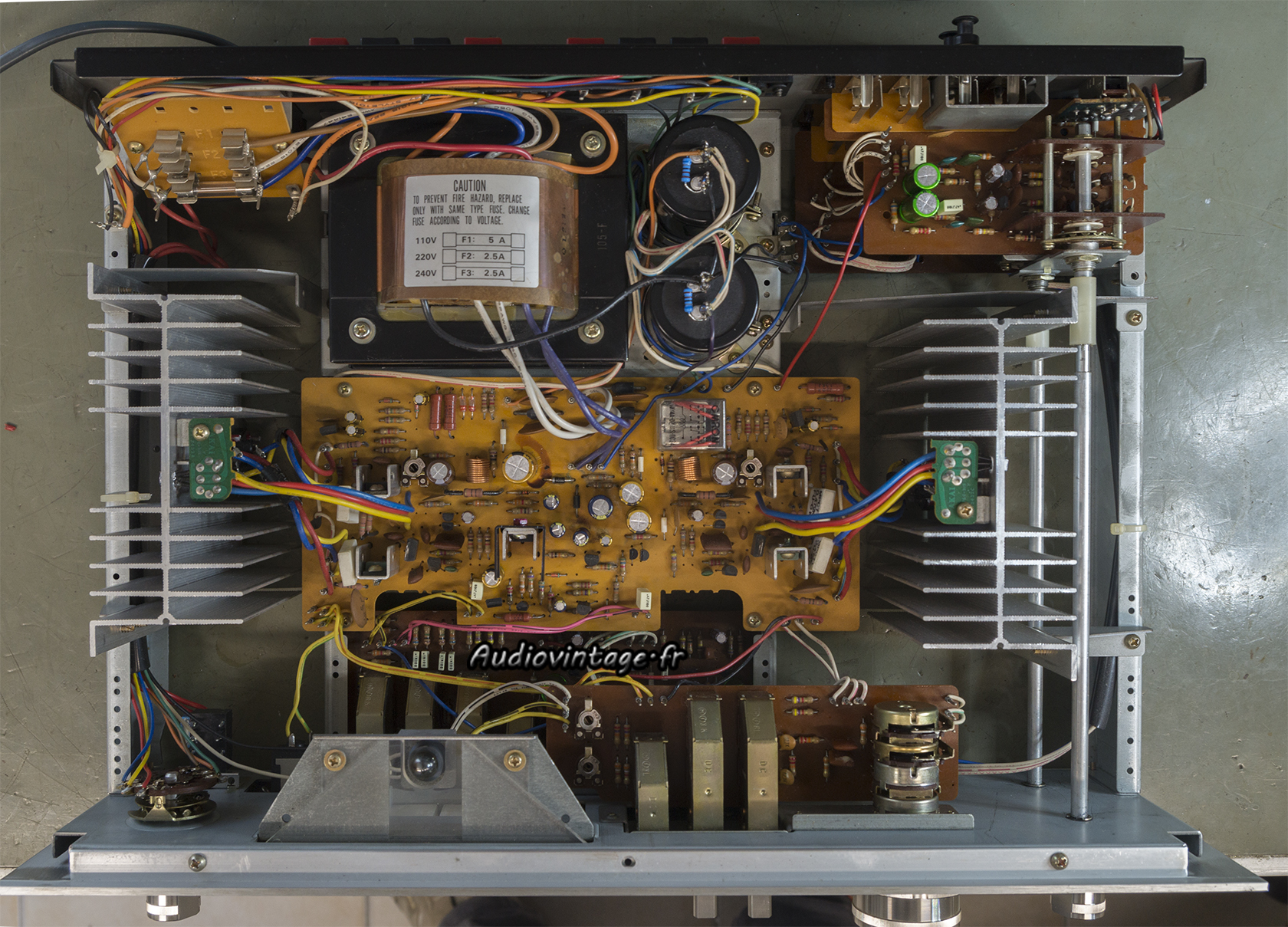

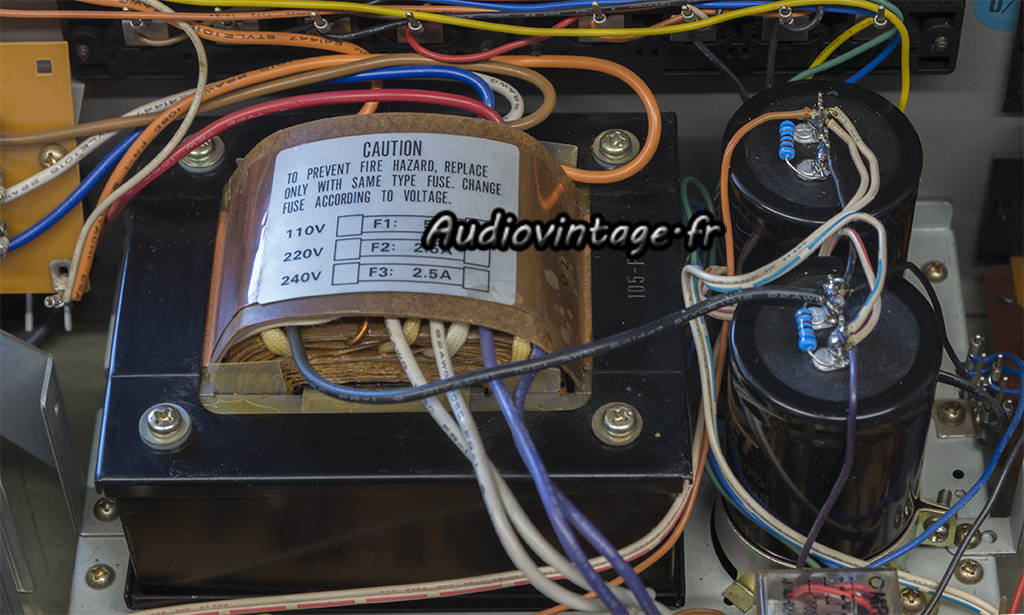

Les nouveaux prennent place.
Le circuit de tonalité et filtres.
Condensateurs chimiques et transistors remplacés.
Les commandes sont nettoyées, les courants de repos ajustés, offsets contrôlés.
Le switch on/off, plus ou moins problématique selon le modèle utilisé (pas identique dans tous les Akai) est remplacé par sécurité.

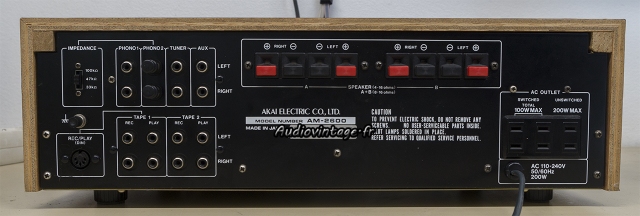

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x60w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

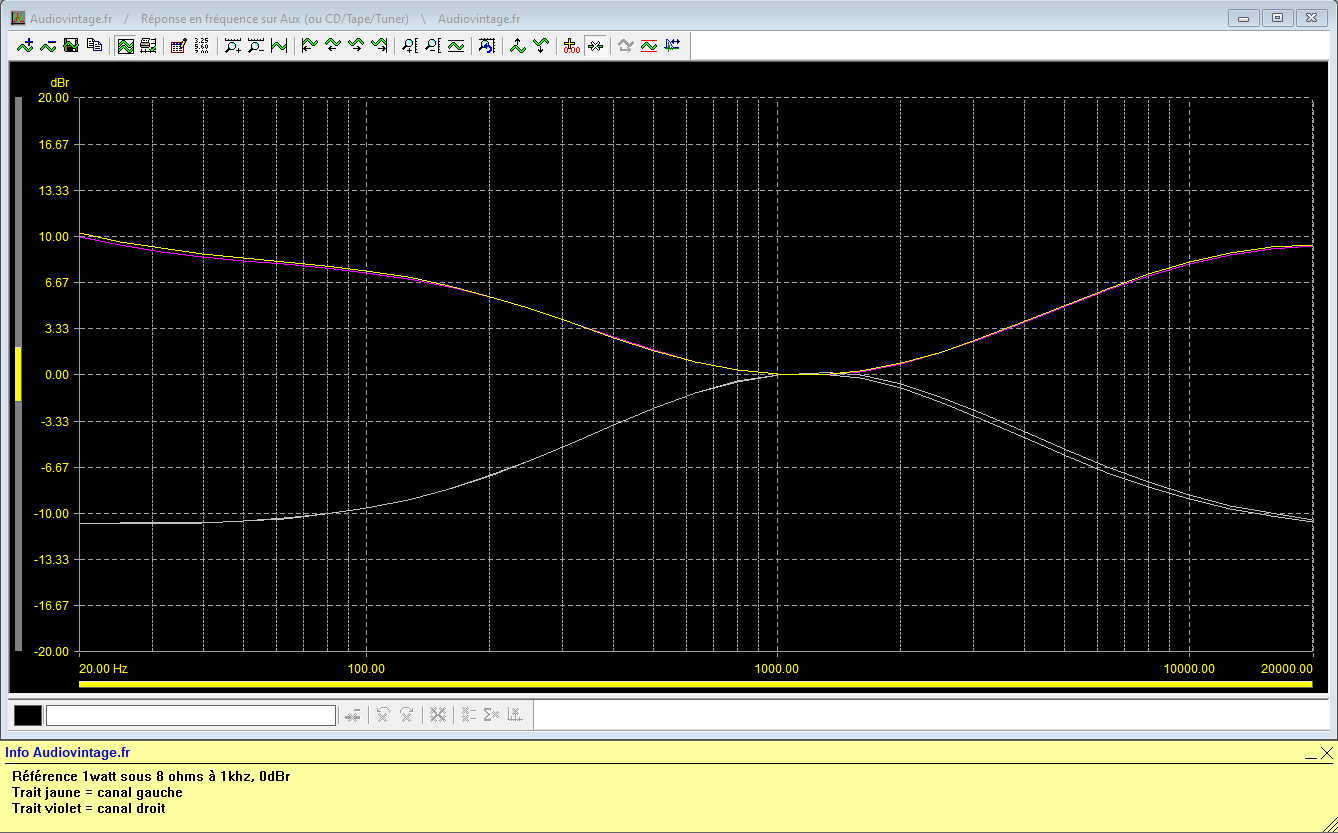

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

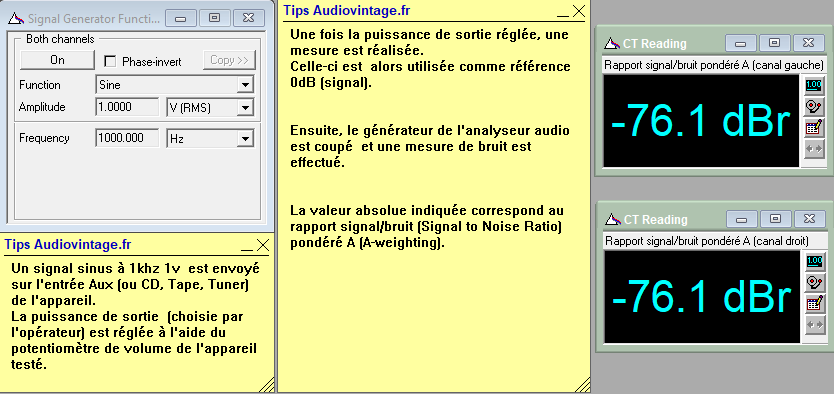

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x60w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

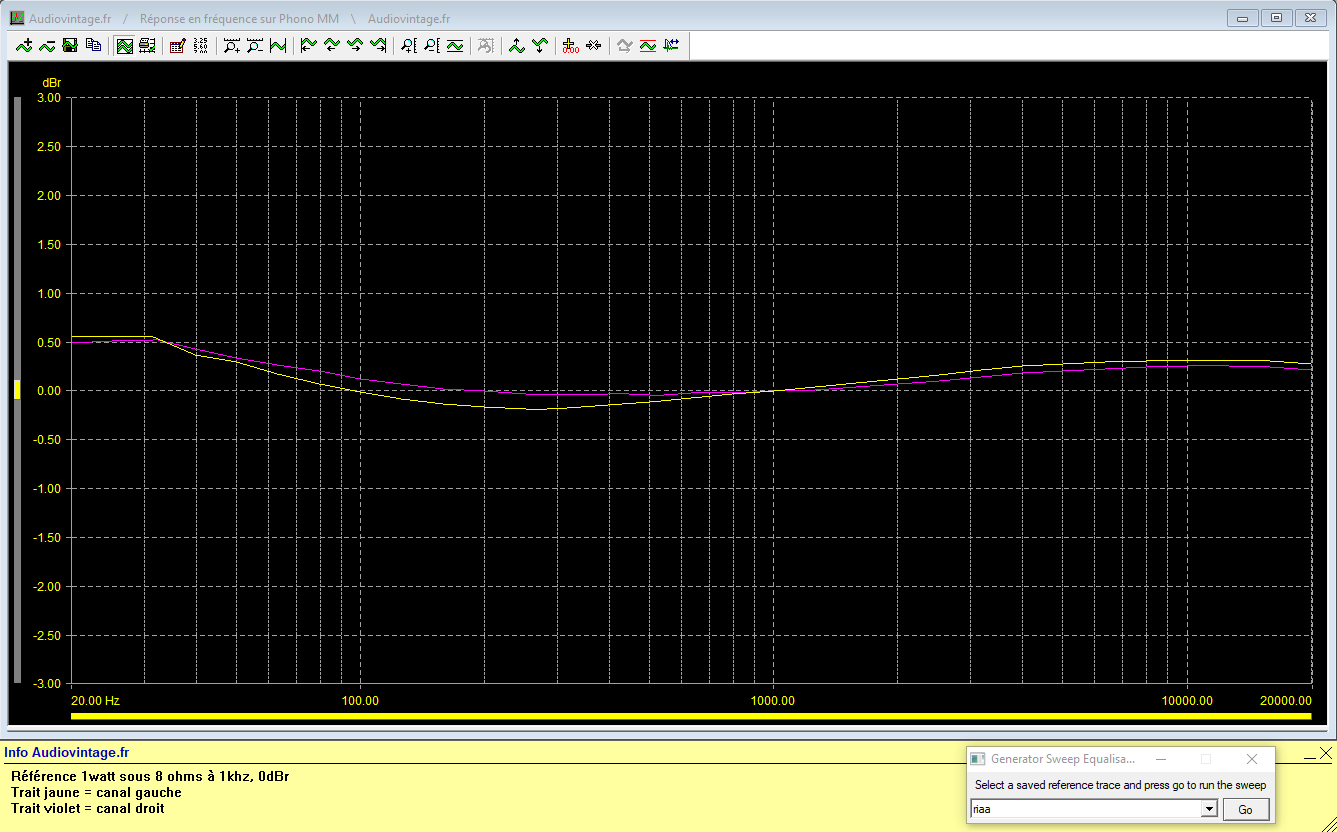

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

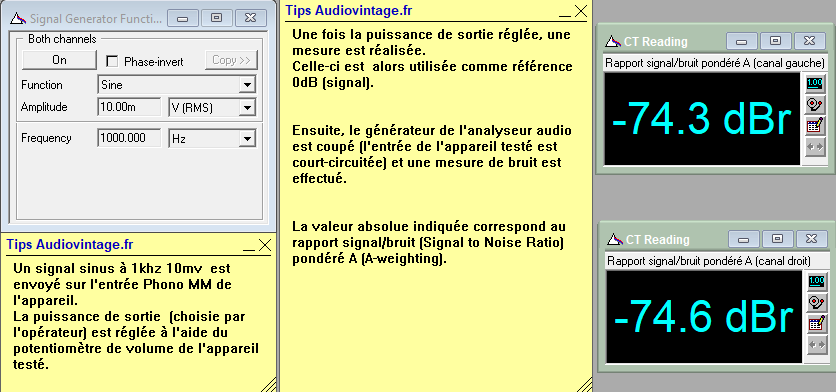

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x60w sous 8 ohms, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

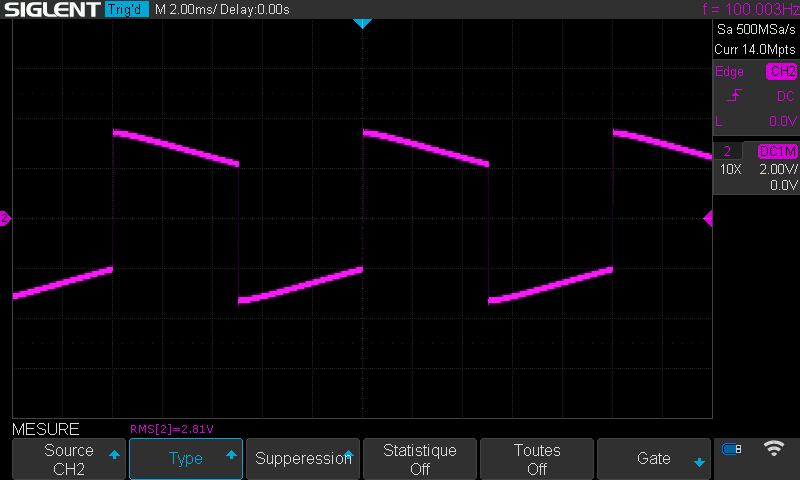

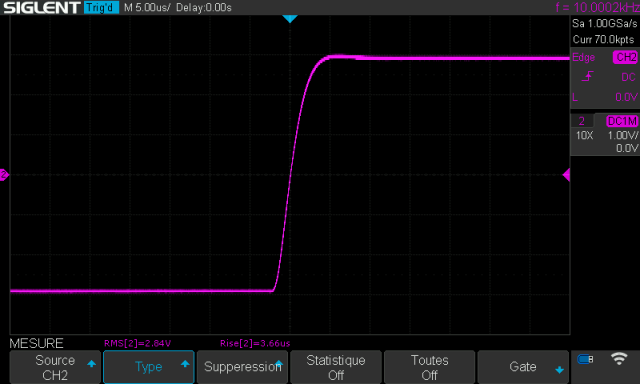

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
