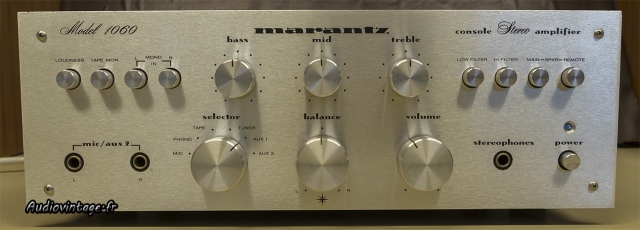

Un appareil très connu aujourd’hui à l’atelier, un Marantz 1060, venu de Belgique pour réparation et révision.

Marantz 1060

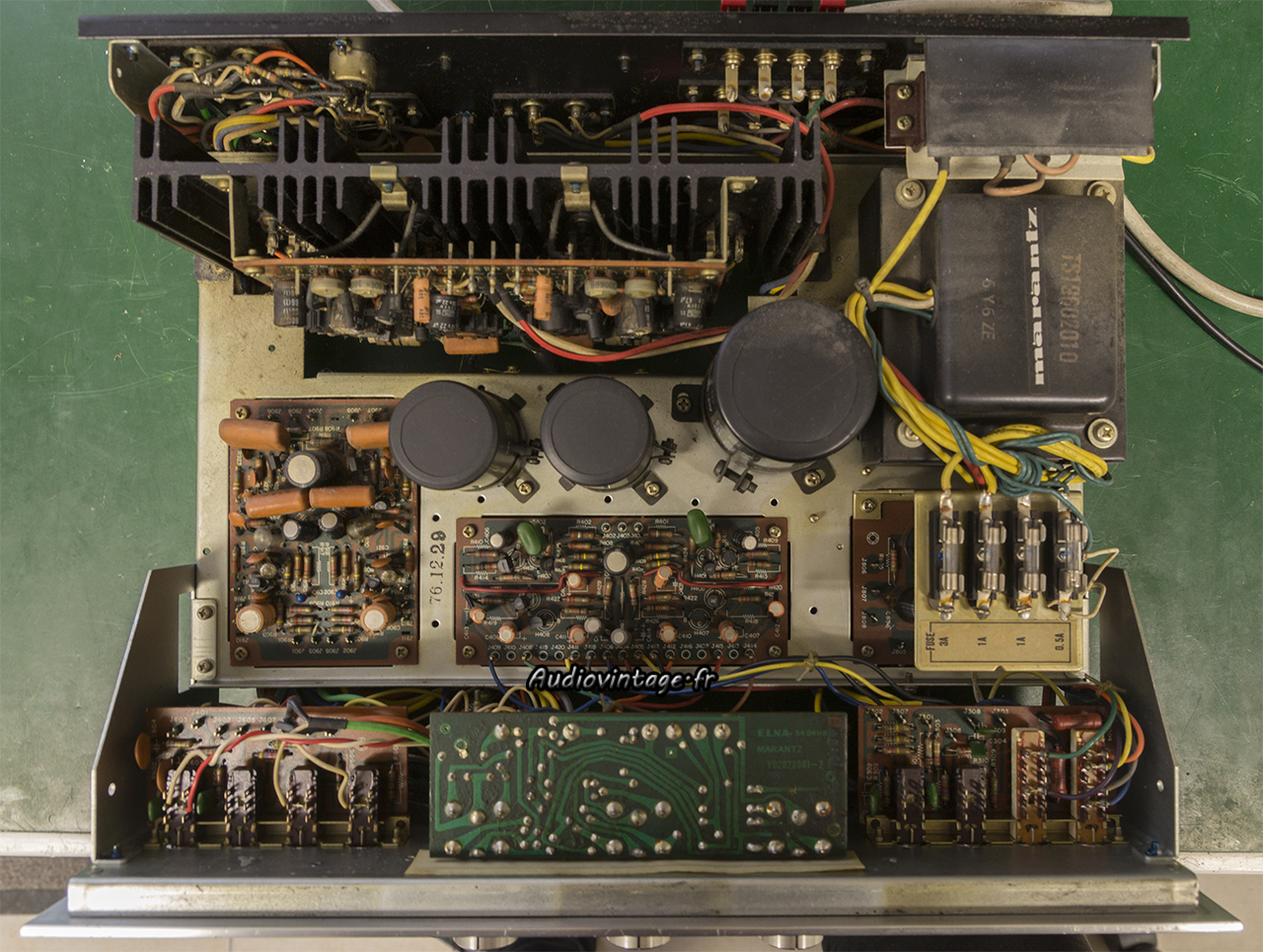

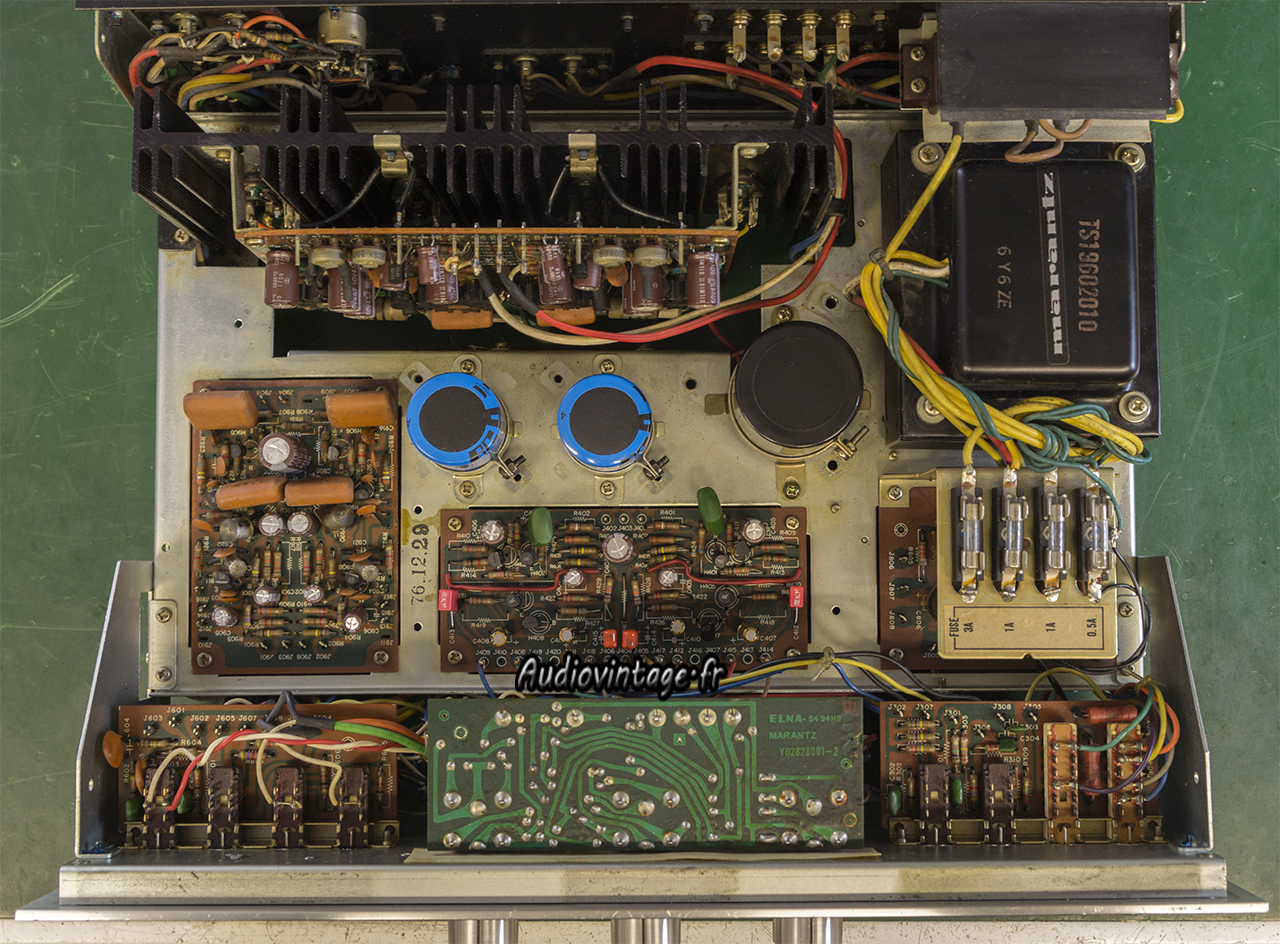

Il est dans son jus et se met en route.

Marantz 1060
Marantz 1060
Son état général est moyen. Des traces suspectes sont visibles sur de nombreux condensateurs, l’interrupteur on/off est cassé, la loupiote signifiant la mise en route est HS, et bien plus embêtant, il y a une sifflante type « sirène » dans les enceintes, quelle que soit l’entrée sauf en phono.

Marantz 1060
Commençons par la sifflante (toujours trouver la ou les pannes avant de « réviser !»).

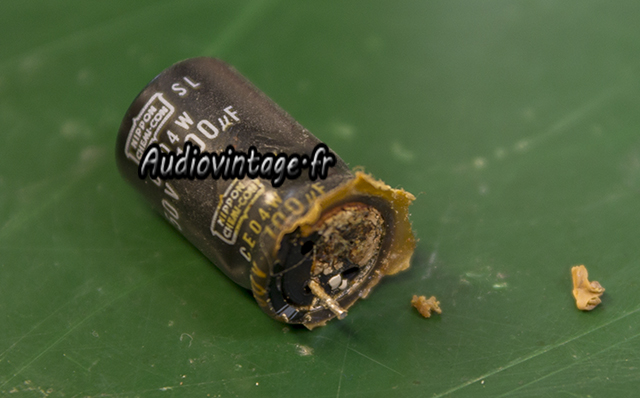

Elle était due à la mort d’un chimique sur l’étage phono.

Marantz 1060

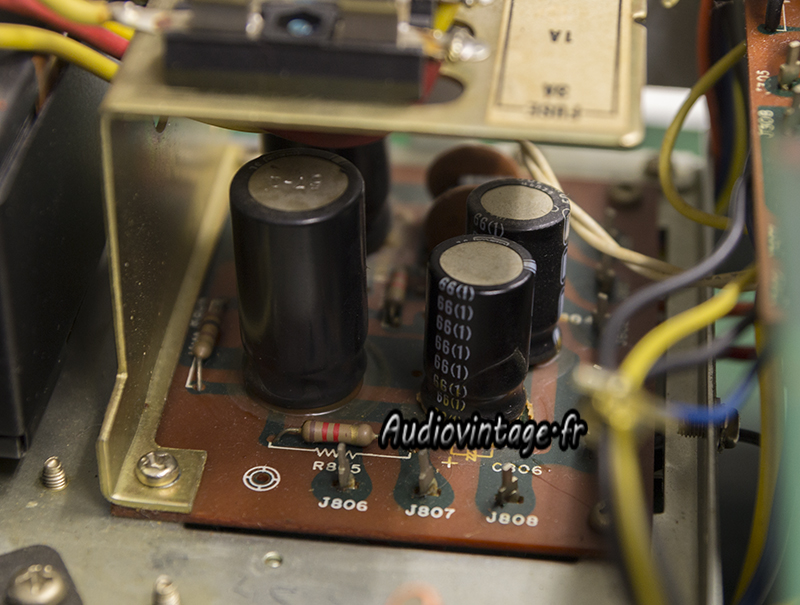

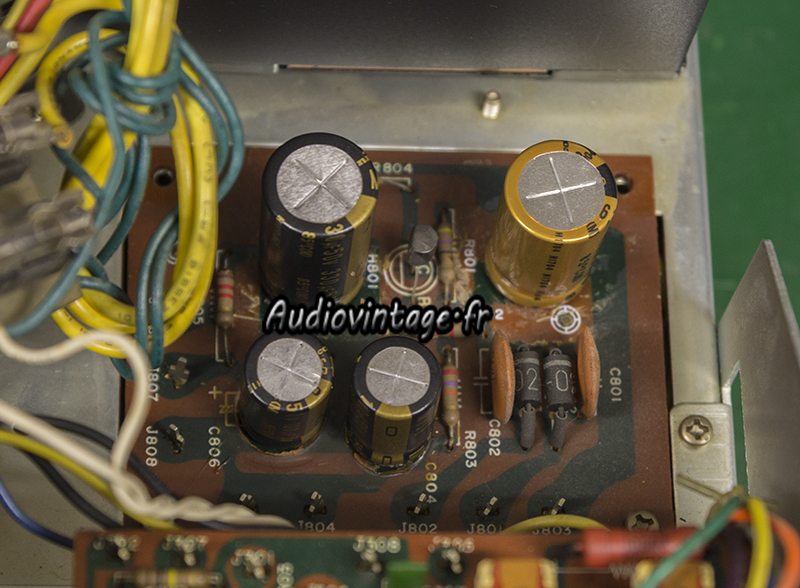

Le circuit d’alimentation.

Marantz 1060
Reçoit des condensateurs chimiques frais.

Marantz 1060

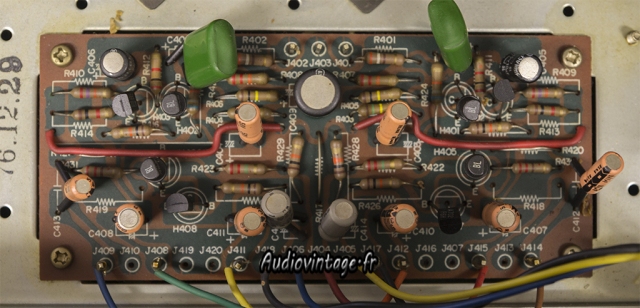

Le circuit phono, dont est extrait le condensateur chimique visible plus haut.

Marantz 1060
Condensateurs chimiques et transistors neufs.

Marantz 1060
L’étage de tonalité.

Marantz 1060
Condensateur neufs ici aussi.

Marantz 1060

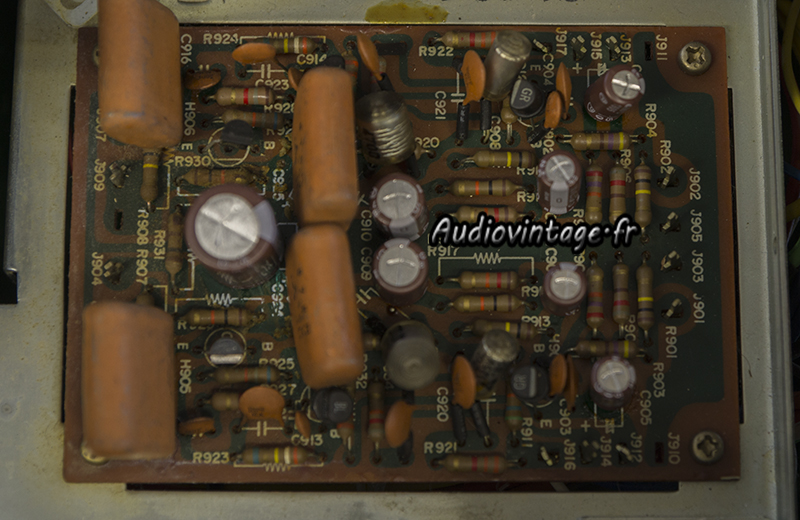

L’étage d’amplification.

Marantz 1060

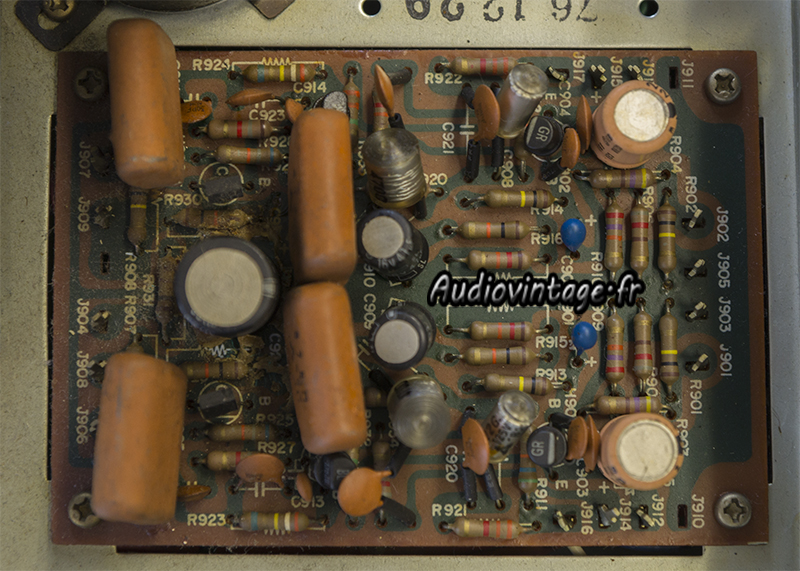

Condensateurs neufs partout. Quelques vérifications sont effectuées sur certains transistors et sur les résistances ajustables.

Marantz 1060
Les transistors de puissance sont contrôlés, puis reçoivent de la graisse fraiche et des micas neufs.

Marantz 1060

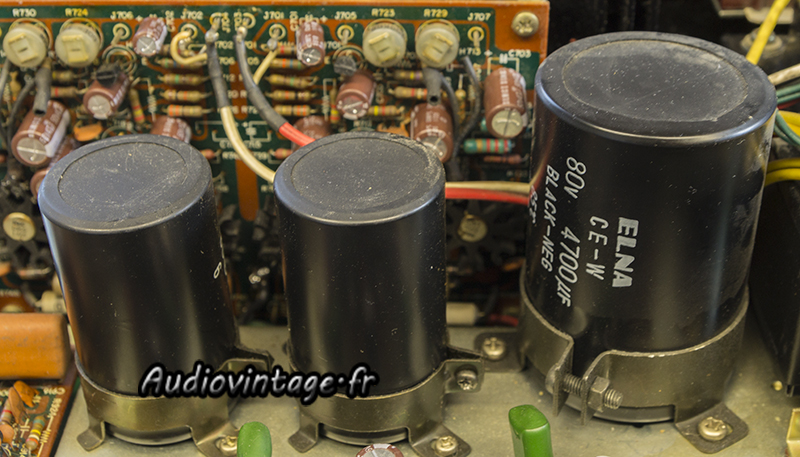

Les « canettes » originales.

Marantz 1060
Les remplaçantes neuves en place.

Marantz 1060

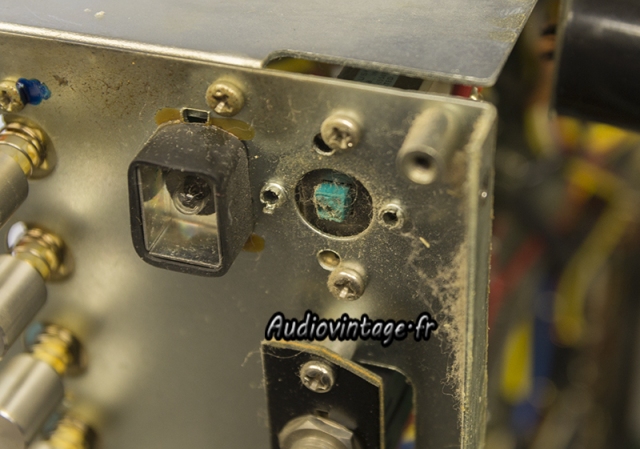

Le switch on/off est remplacé, accompagné de son condensateur X2. La loupiote est changée par un modèle identique à l’originale.
Le bias est réglé, le point milieu est ajusté à l’oscilloscope et au distorsiomètre.

Marantz 1060
Distorsion relevée à puissance nominale sous 8 ohms.

Marantz 1060

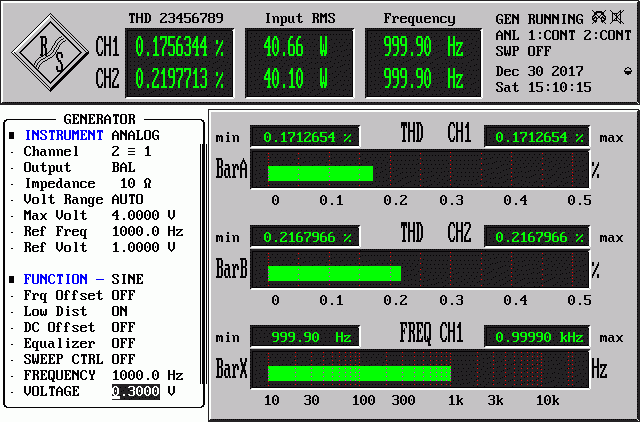

Distorsion relevée à 2×40 watts dans les mêmes conditions.

Marantz 1060
Réponse en fréquence à 1w en sortie, entrée Aux.

Marantz 1060
Distorsion relevée à 3w en sortie, entrée phono.

Marantz 1060

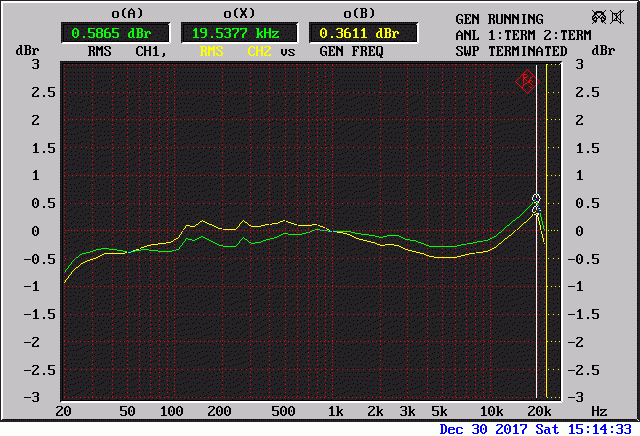

Réponse en fréquence à1w en sortie, entrée phono.

Marantz 1060
Marantz 1060
Marantz 1060

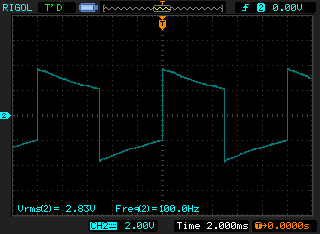

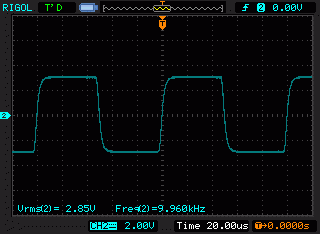

Signal carré à 100hz, 1khz et 10khz.

Marantz 1060

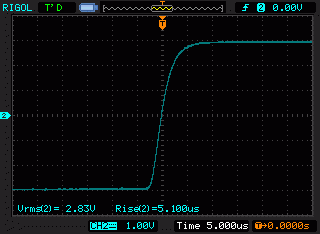

Temps de montée à 10khz.

Marantz 1060

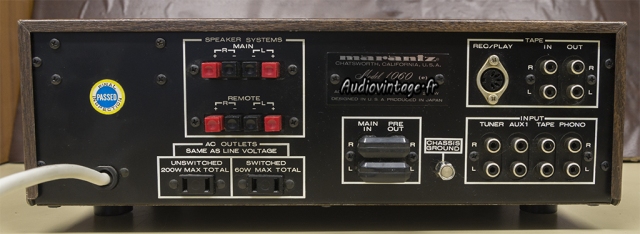

Connectique.
