La série 3020 a été déclinée dans différentes versions sur une bonne dizaine d’année. Le dernier de la lignée à porter ce patronyme est le 3020i qui date du début des années 90, et que je vous présente aujourd’hui.

L’exemplaire reçu fonctionne encore, il a quelques défauts esthétiques avec entre autre un choc en bas à gauche de la façade (caché par mon logo 🙂 ). Le transformateur d’alimentation ronfle un peu, cela arrive assez souvent sur ces modèles.

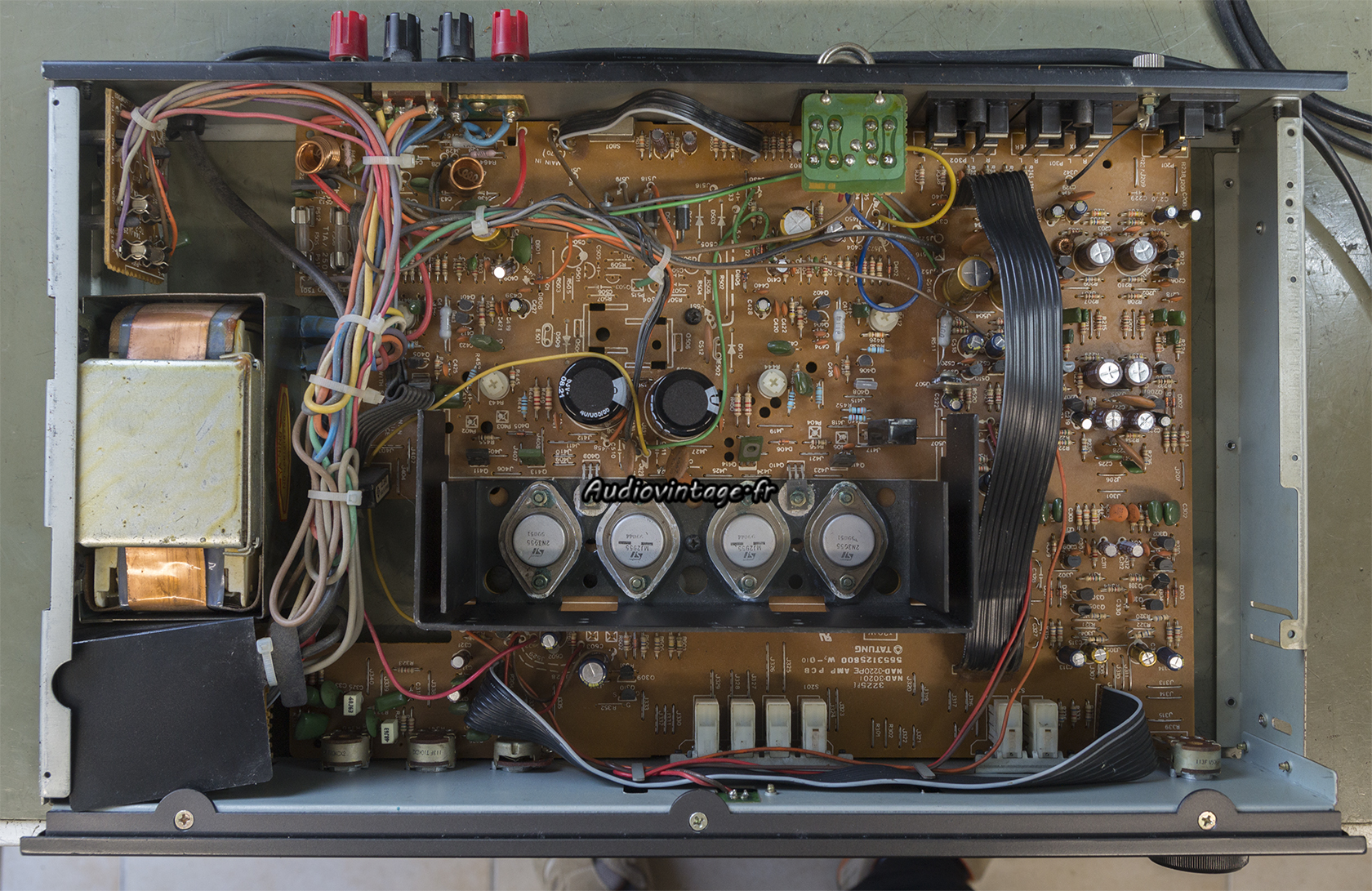

Quelques mesures montrent des condensateurs usés voir HS pour les petites valeurs proches des transistors qui chauffent.

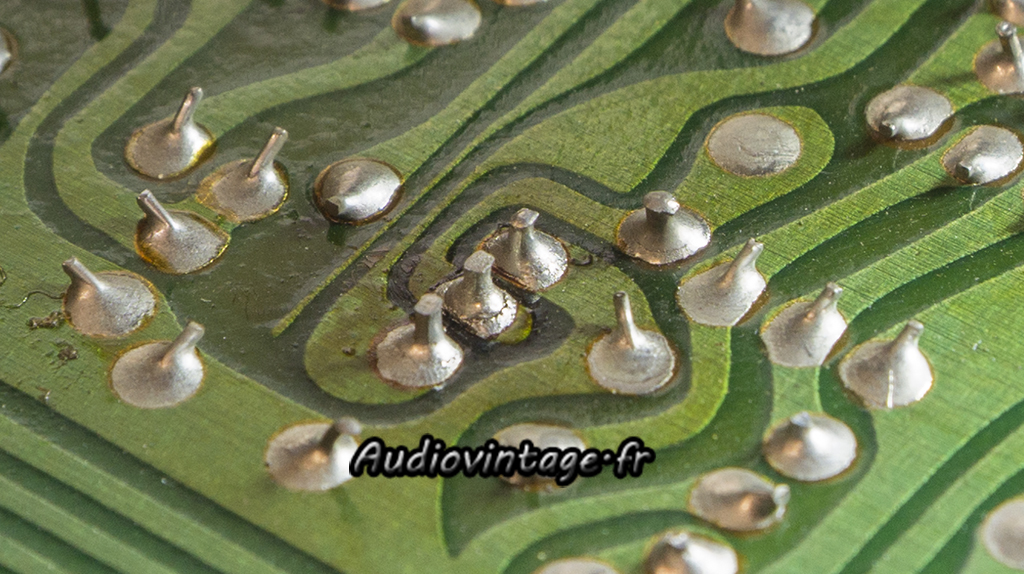

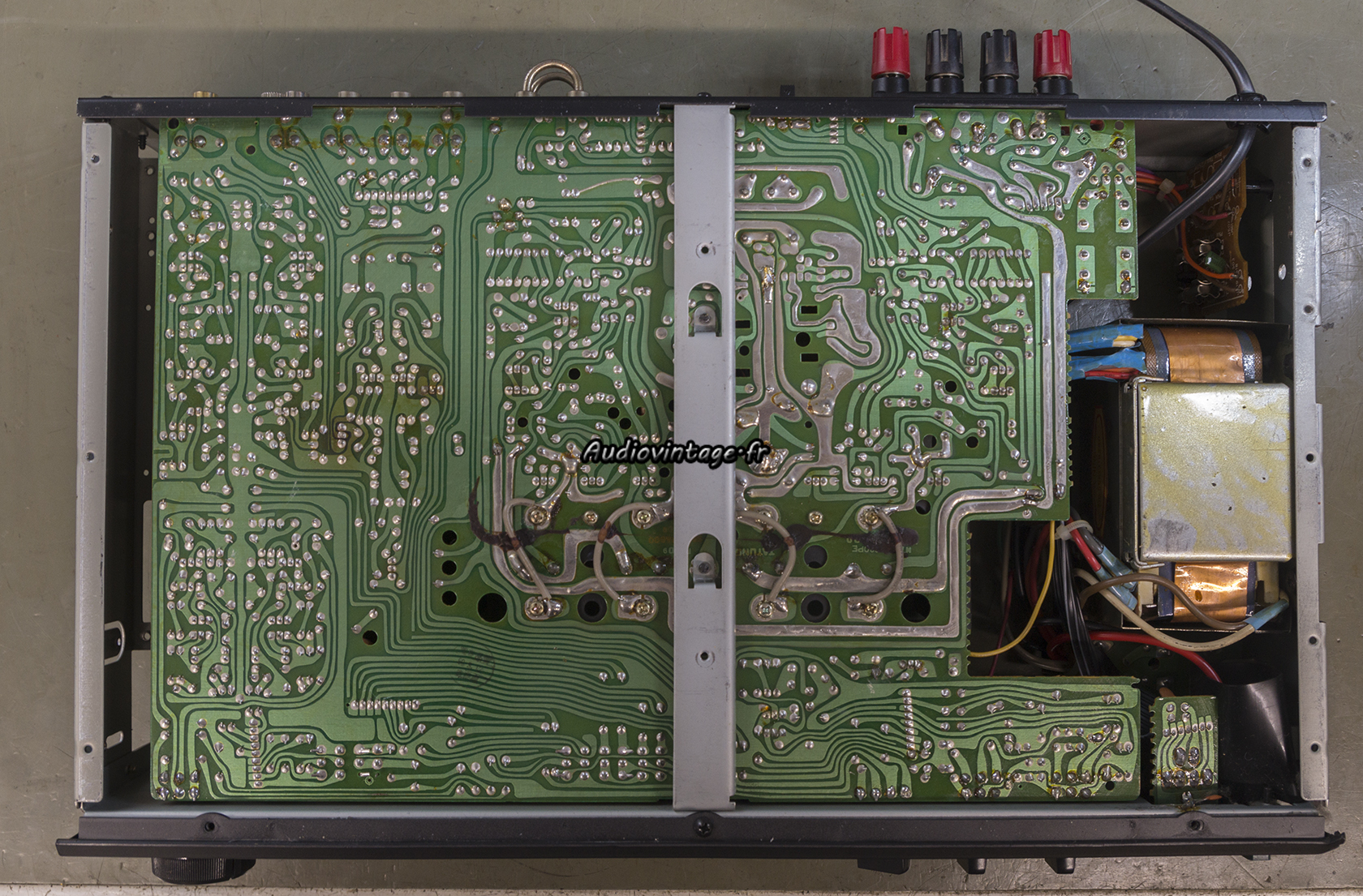

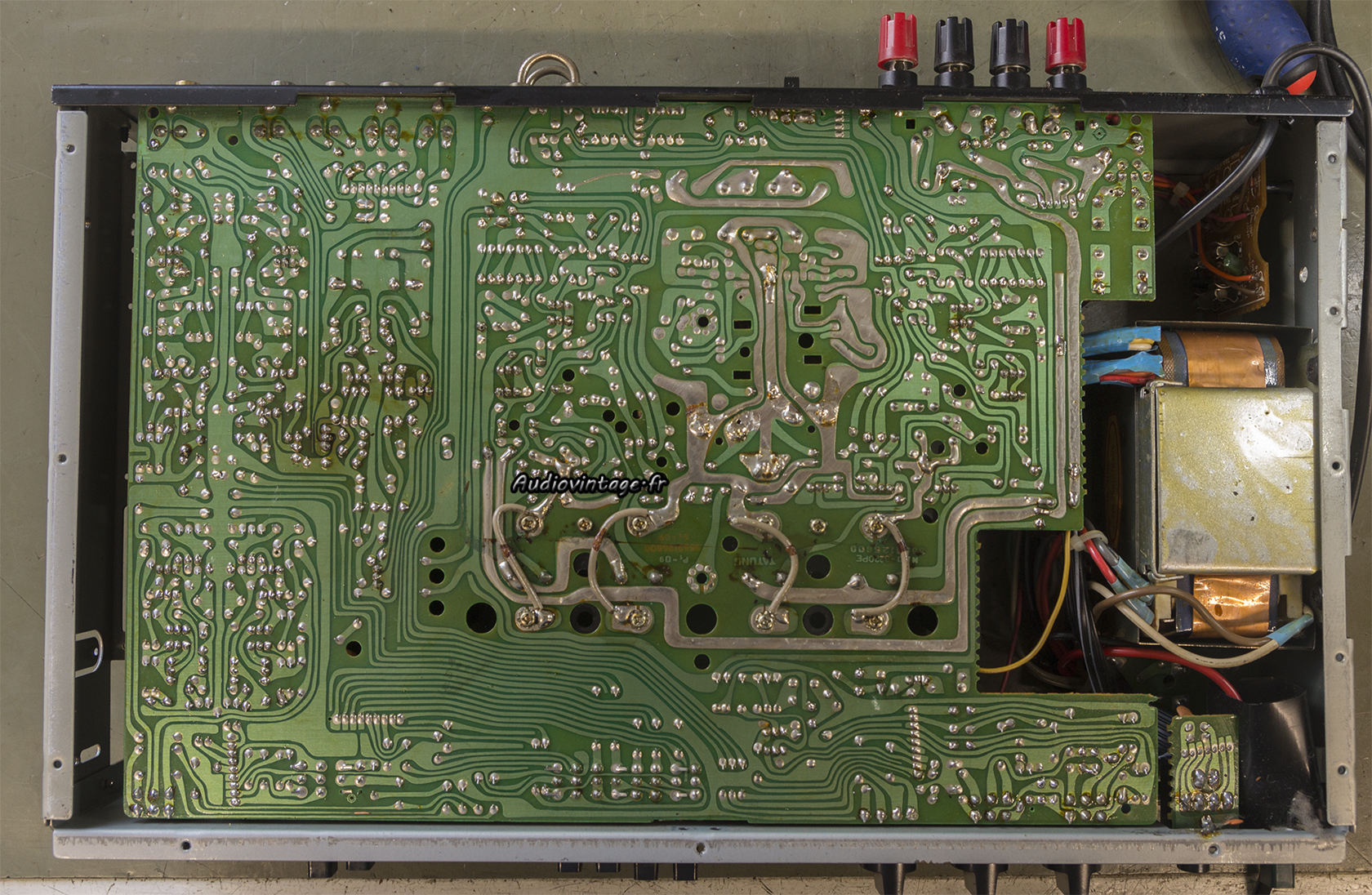

Comme souvent sur les appareils de cette génération, un contrôle minutieux coté soudures laisse voir des soucis en devenir.

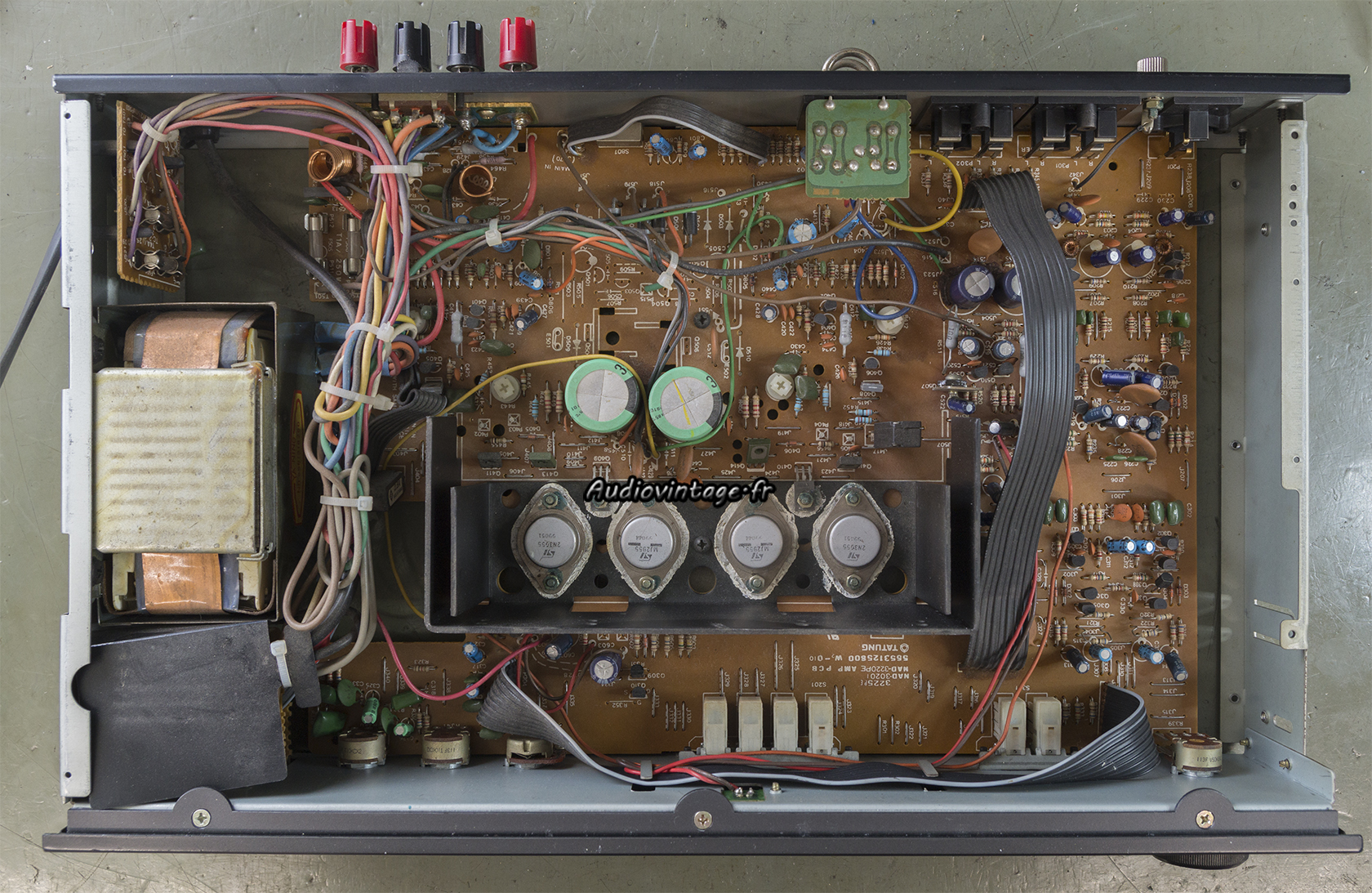

L’intervention consiste donc au remplacement des condensateurs chimiques de l’appareil.
Panasonic FC, FM, Elna Silmic 2 et Nichicon Fine Gold sont les heureux élus.
Concernant les condensateurs de filtrage d’alimentation, j’utilise ici des TDK high ripple que j’apprécie beaucoup.
Les commandes sont nettoyées, les soudures refaites, puis les courants de repos et offset sont ajustés.

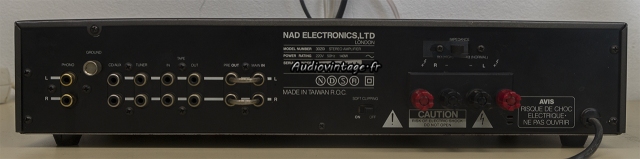

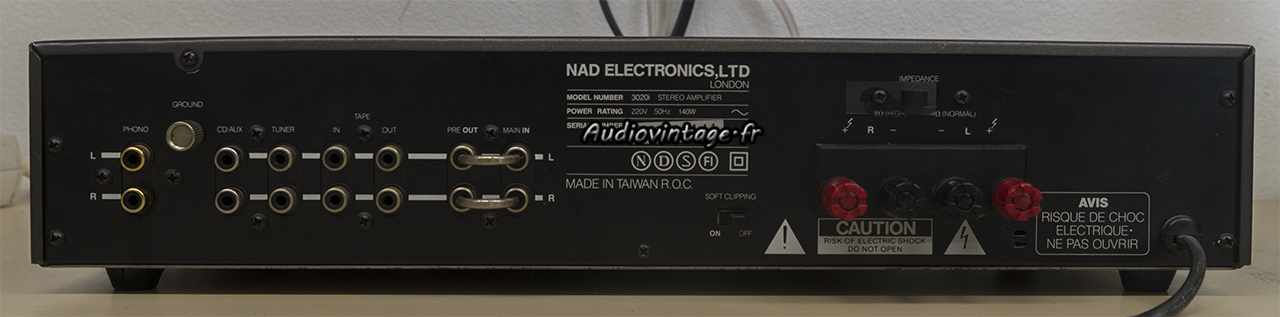

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x30w sous 8 ohms, entrée aux.

Puissance de sortie sous 8 ohms à l’écrêtage, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

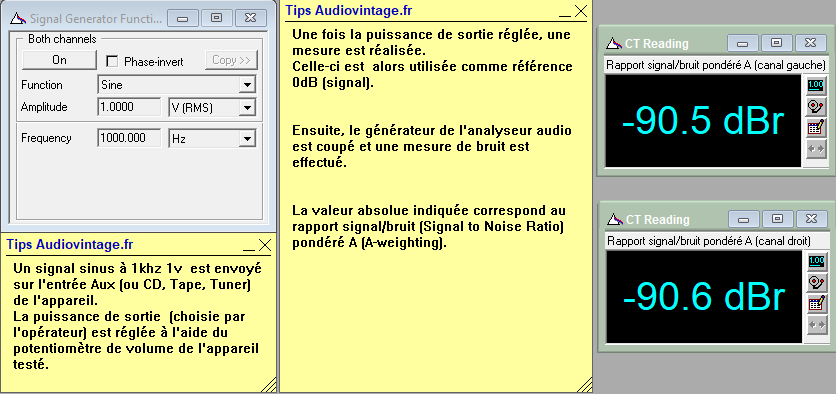

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

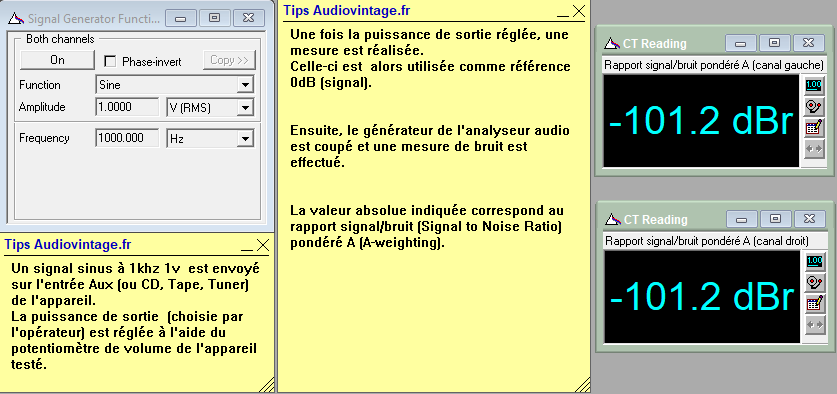

Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

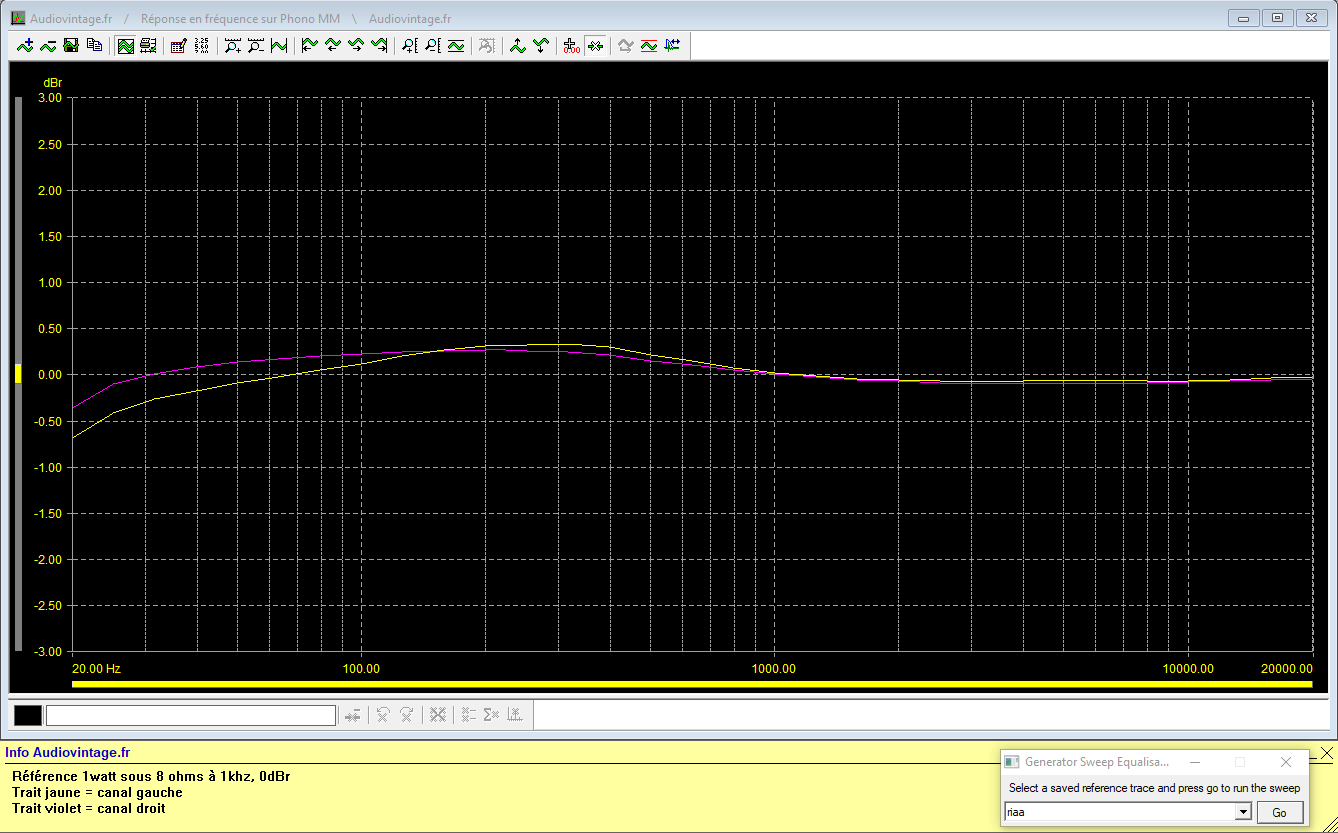

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

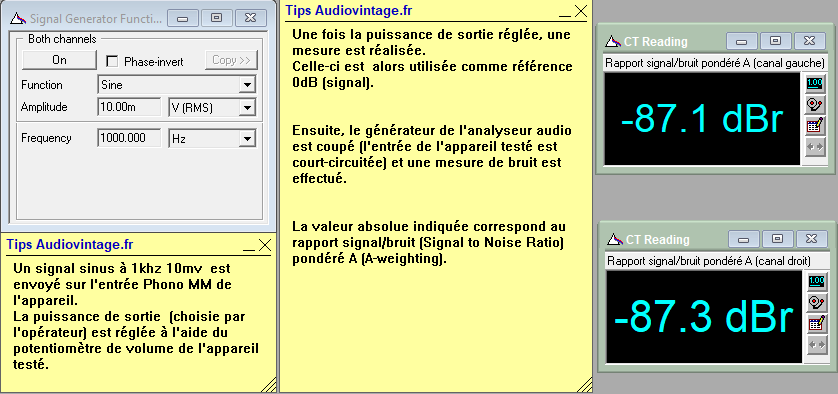

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

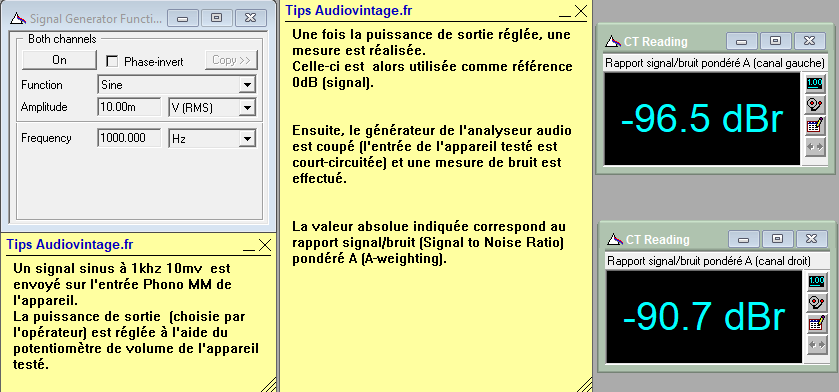

Rapport signal bruit à 2x30w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

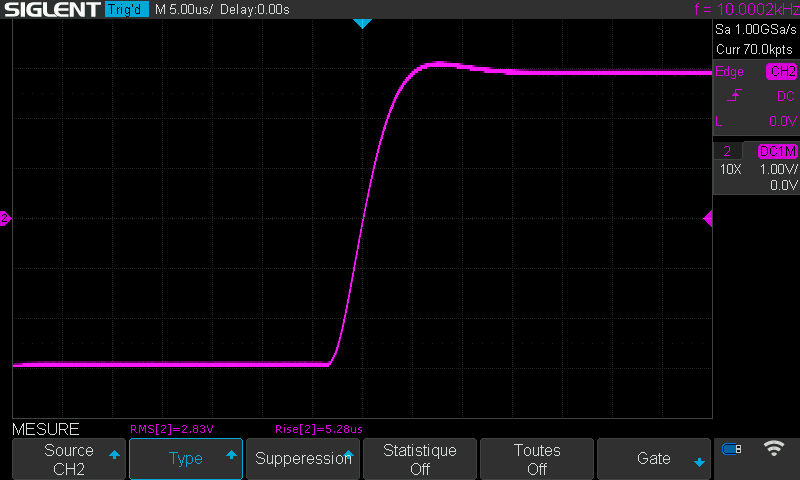

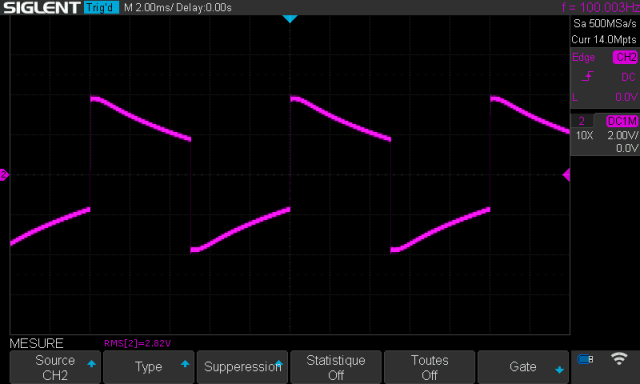

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
