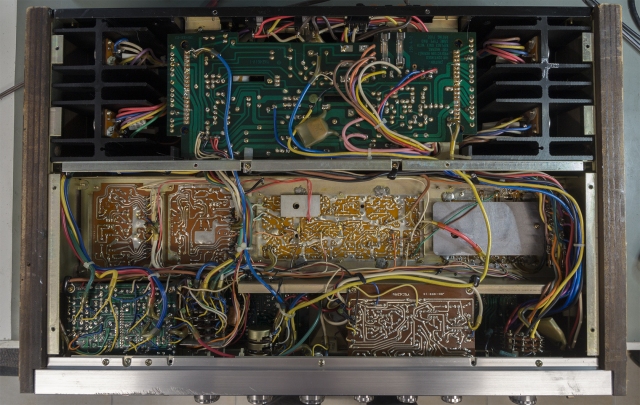

Pour changer un peu des nombreuses productions anglaises présentées il y a peu, je vous propose aujourd’hui le compte rendu d’intervention réalisée sur un gros receiver japonais, un Kenwood KR-9400.

Au catalogue Kenwood de 1975 (il disparaitra du catalogue 76/77), Le KR-9400 est le plus gros des receivers de la marque.
La course à la puissance ayant déjà commencé depuis un petit moment déjà, cet ampli-tuner fait donc partie des « monster receiver ».
C’est un modèle qui fait déjà la part belle aux circuits intégrés, plus présents dans cet appareil que dans de nombreux concurrents de l’époque. Heureusement, Kenwood utilise toujours des transistors de puissances to-3 « standards » et non des modules encapsulés que l’on retrouve dans d’autres productions anciennes de La marque et qui peuvent être bien problématiques aujourd’hui…

Le tuner FM est un « 4 cages » que l’on retrouve également dans le KR-7400. Dans l’exemplaire présenté ici, la réception n’est pas formidable, une révision et un alignement complet (usant à réaliser) lui rendra des performances honorables sans être extraordinaires pour autant.

Enfin, ce modèle a été commercialisé avec un petit défaut de conception le rendant potentiellement instable au niveau des étages de puissances.
Une oscillation pouvant aller jusqu’à la destruction des transistors de puissances étant possible, Kenwood a corrigé le tir en proposant un correctif qui qui devra être appliqué dans cet exemplaire.

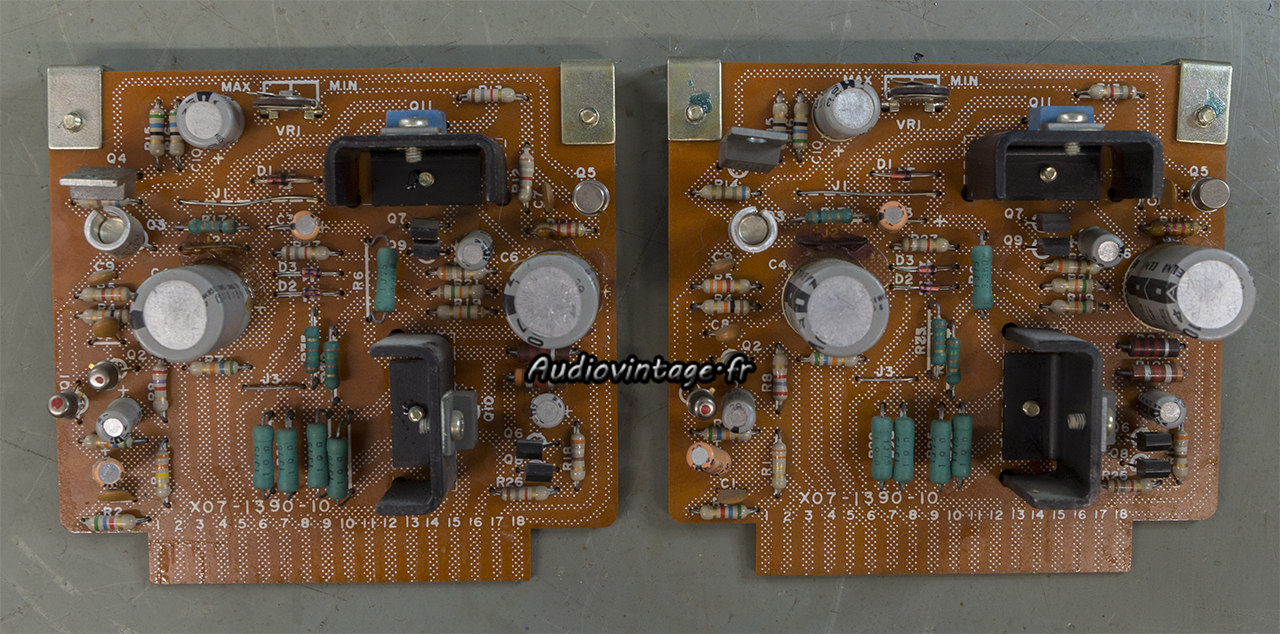

Retrait des circuits drivers.

Les circuits sont donc modifiés selon les données fournies par Kenwood. Les condensateurs chimiques et les résistances ajustables de courant de repos sont remplacés. Les transistors drivers montés sur radiateurs reçoivent de la graisse fraiche.

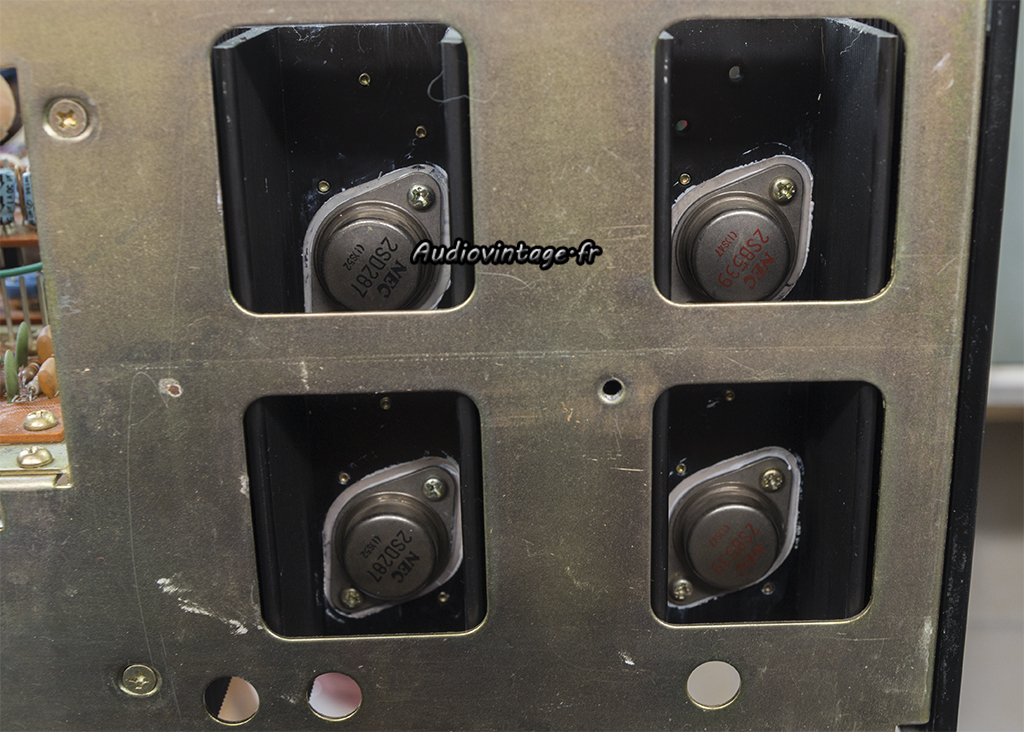

Les transistors de puissances sont démontés, testés et remontés sur des micas d’isolation neufs et de la graisse fraiche.

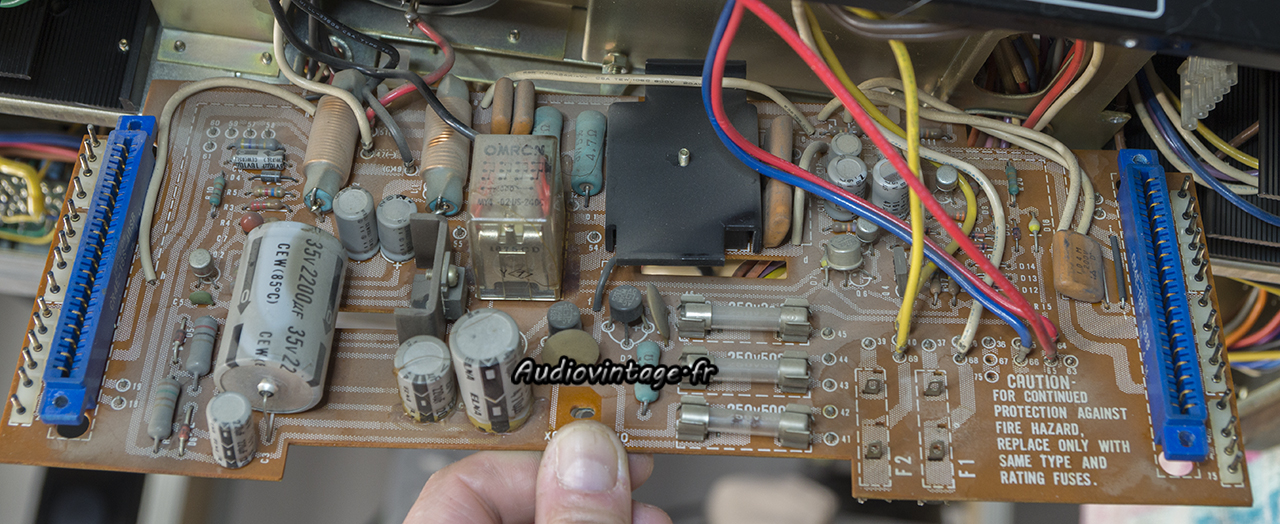

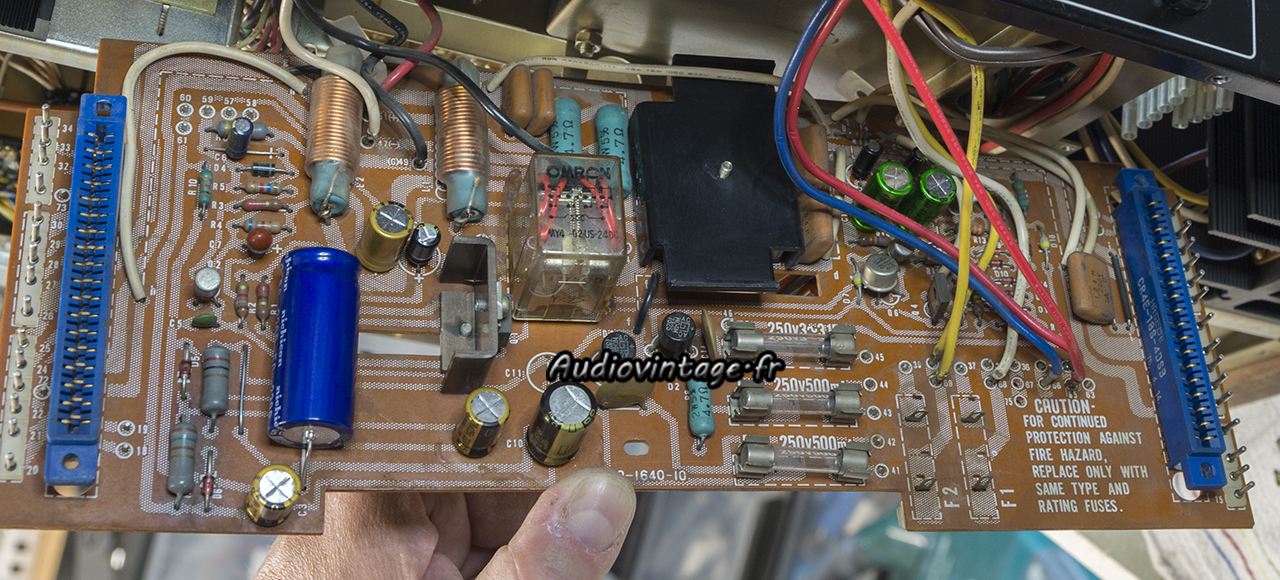

Le circuit d’alimentation et de protection.

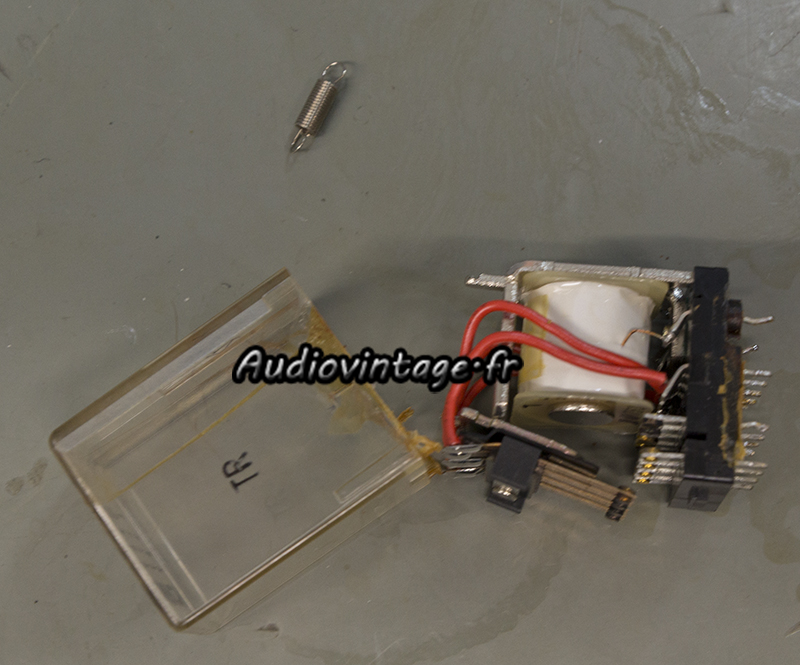

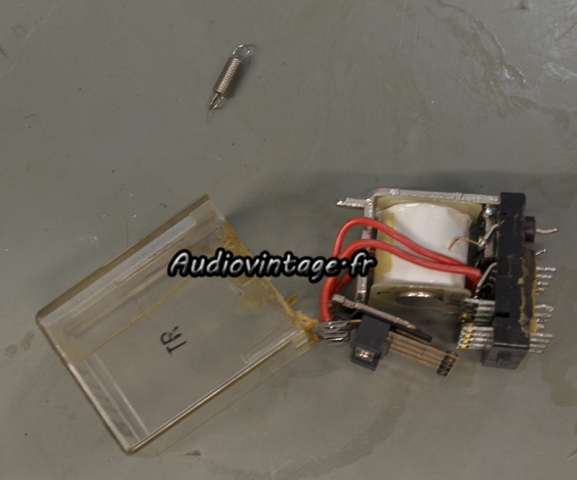

Le relais est démonté. Les contacts seront nettoyés.

Condensateurs chimiques remplacés. Relais remonté, soudures refaites pour certaines d’entre elles. Les connecteurs sont nettoyés.

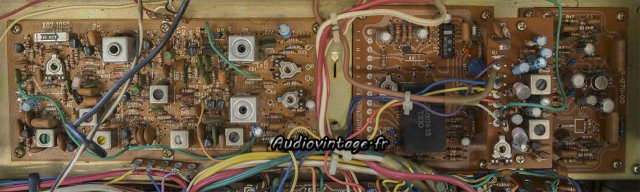

De gauche à droite, nous avons l’étage IF, le circuit MPX de décodage stéréo, le circuit Multipath et l’étage phono.

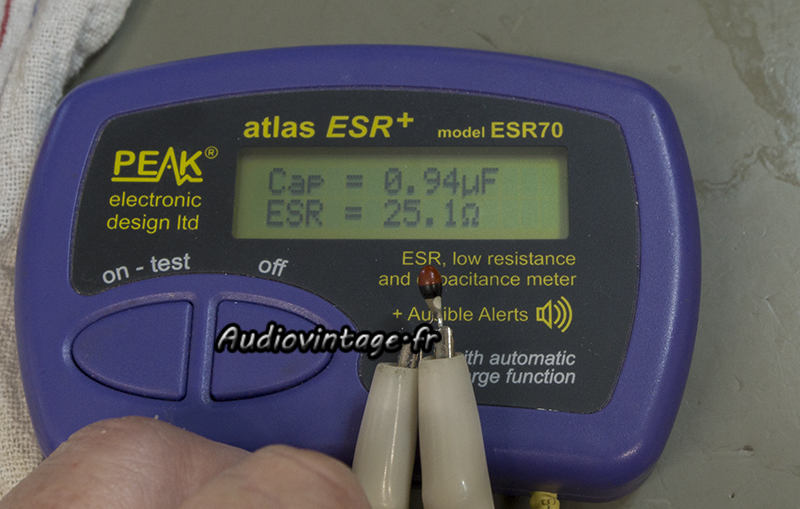

Certains condensateurs, tantales y compris, ne sont plus très frais…

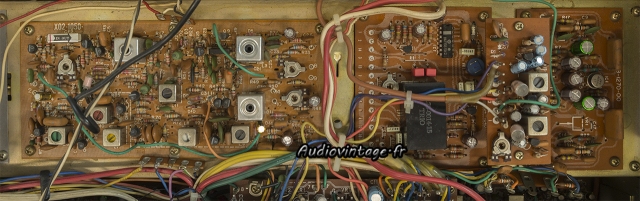

Les condensateurs chimiques sont remplacés sur les circuits IF, MPX et phono.

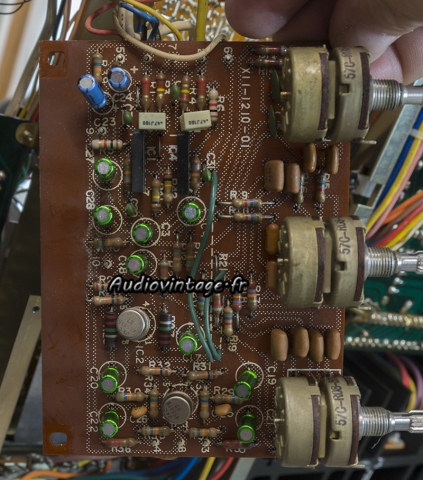

Le circuit de tonalité. Comme sur l’étage phono, aucun transistor ici mais des circuits intégrés.

Tous les condensateurs chimiques sont remplacés.

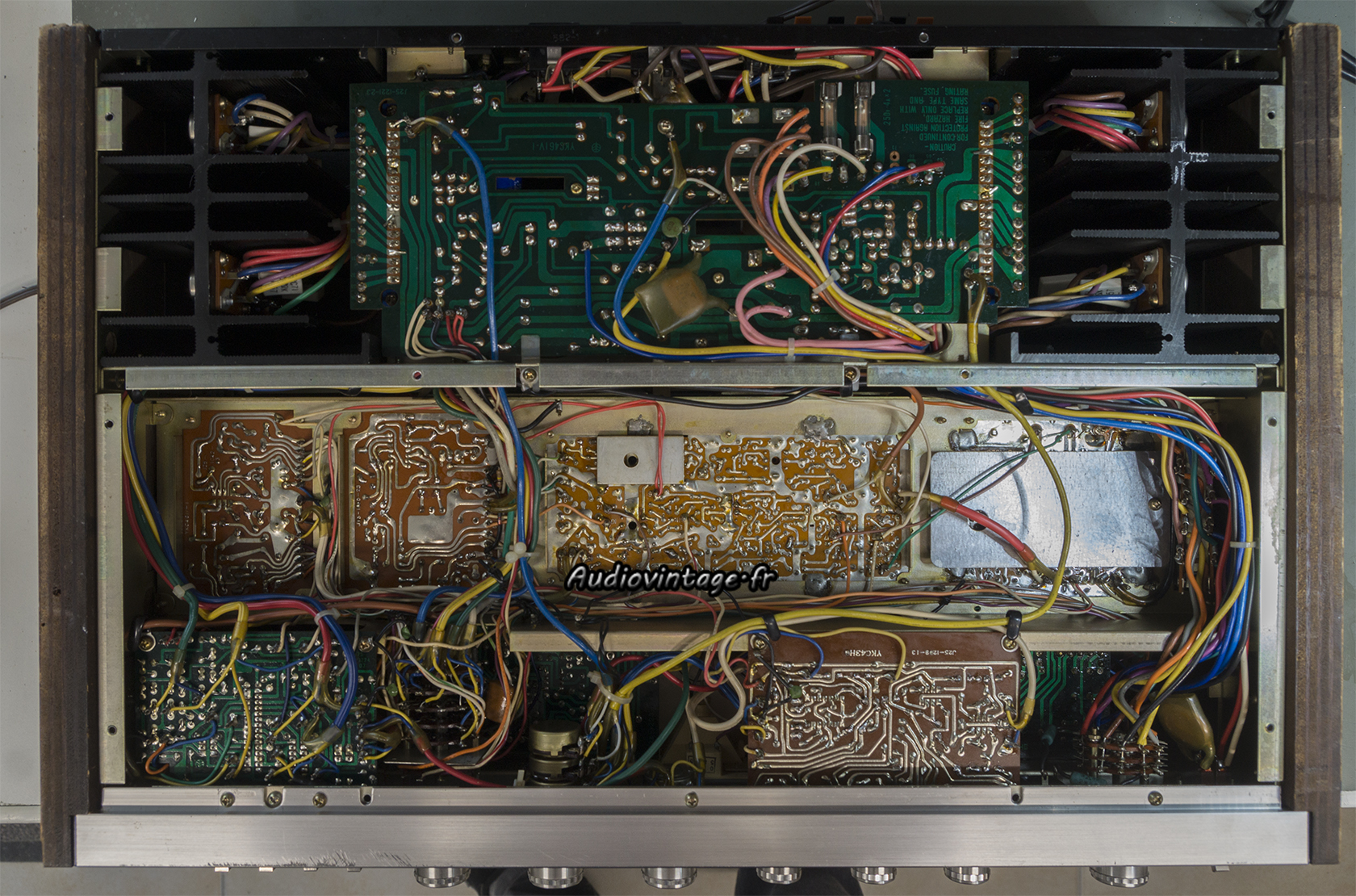

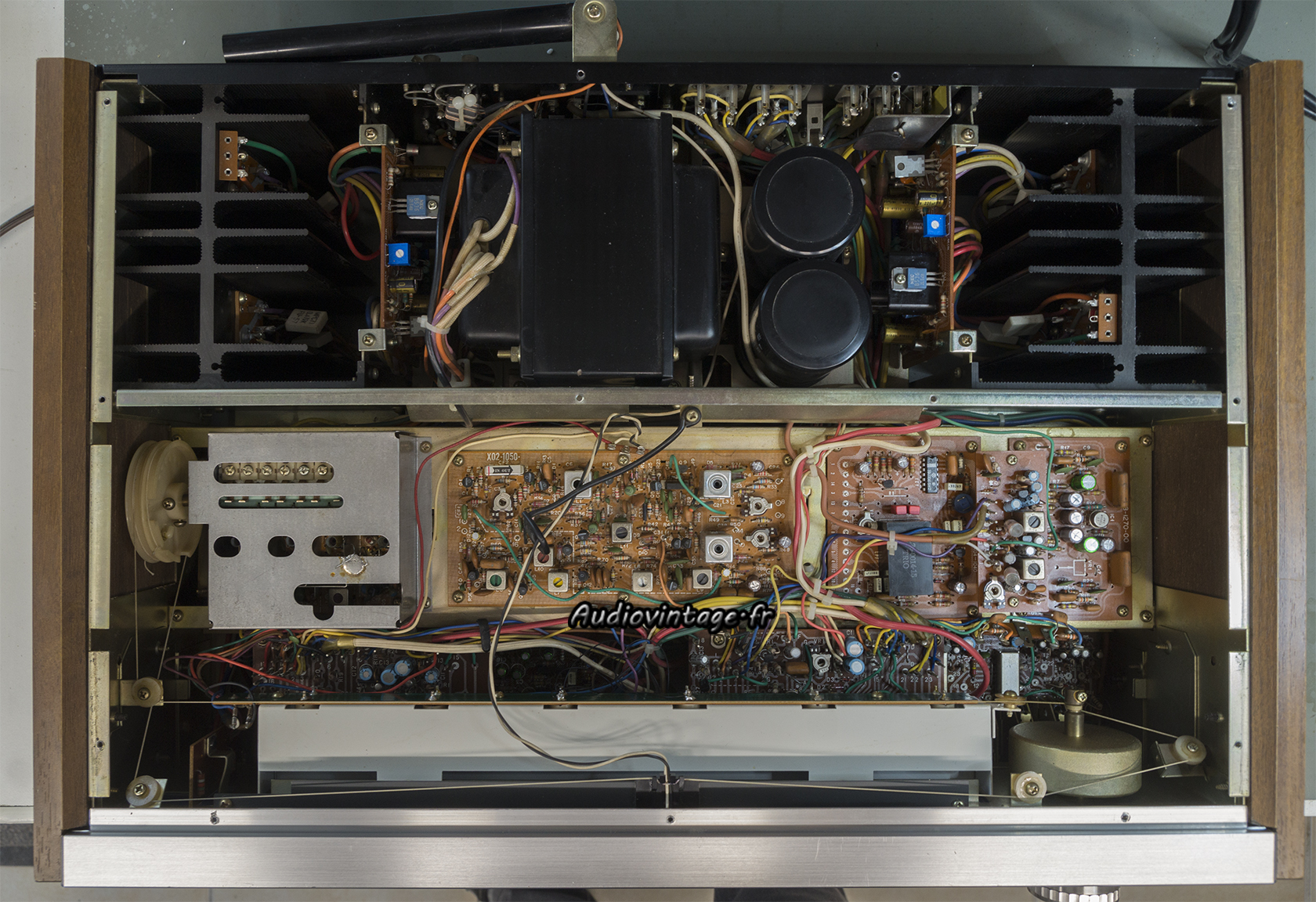

Les commandes sont nettoyées, les courant de repos réglés et le tuner FM ré-aligné. Terminé.

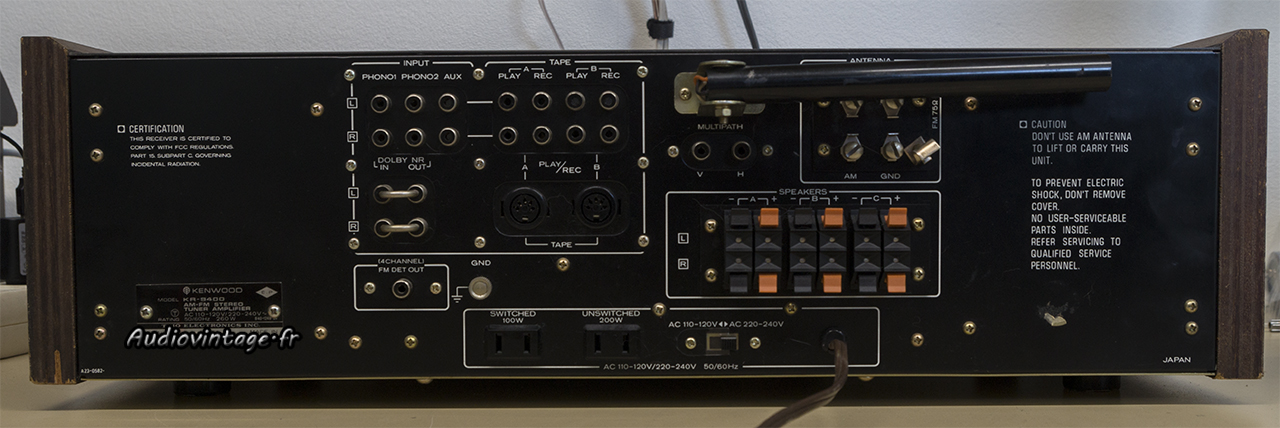

Connectique.

Les mesures sur entrée Aux :

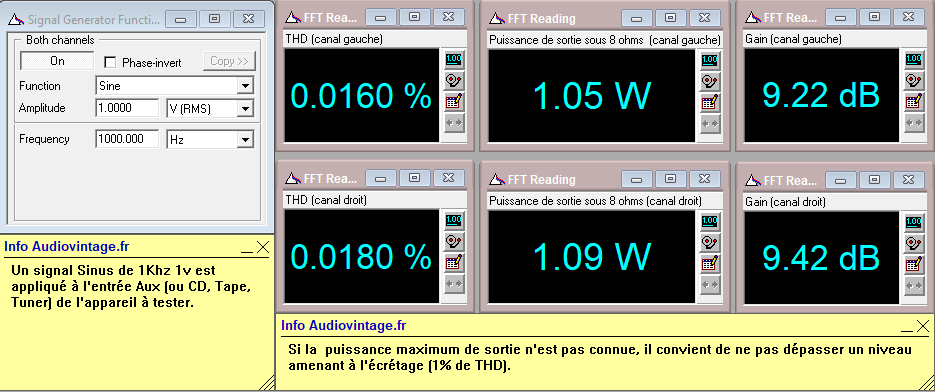

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x125w sous 8 ohms, entrée aux, tone defeat.

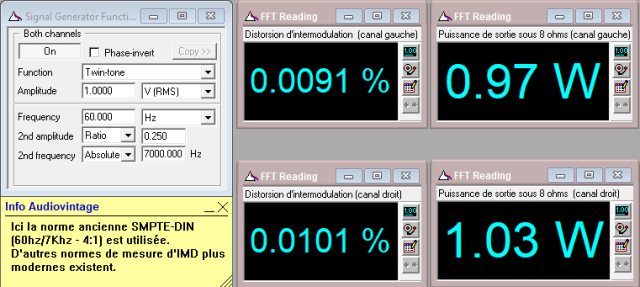

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

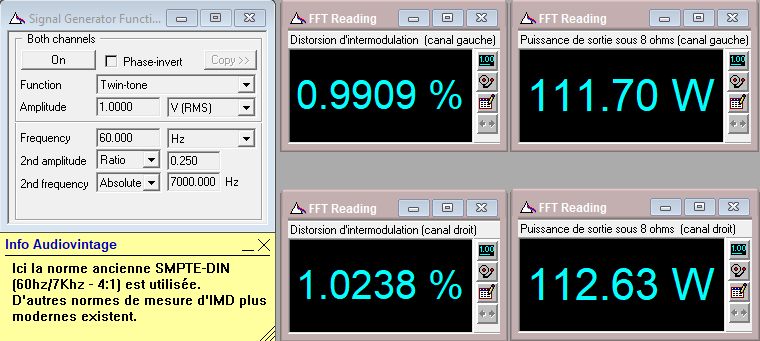

Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée aux, tone defeat.

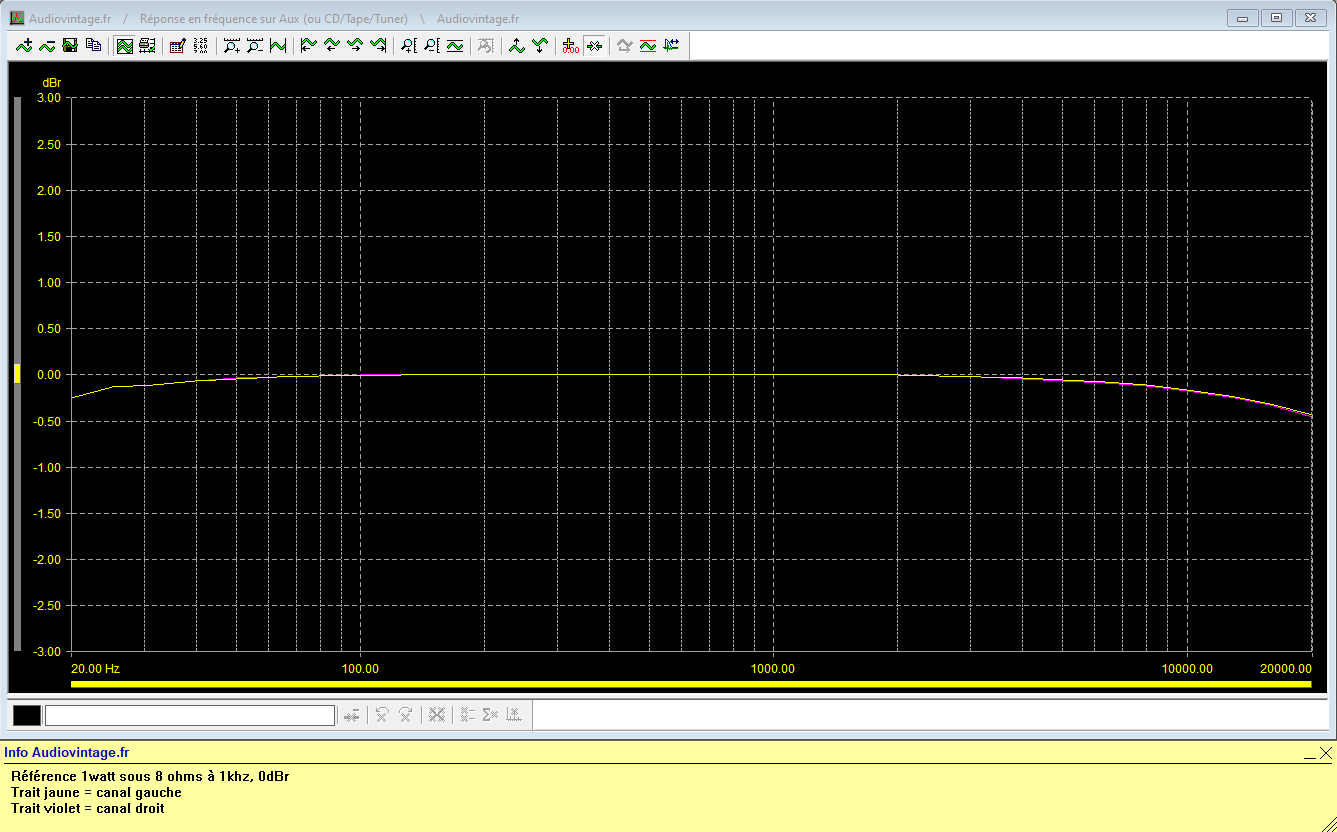

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

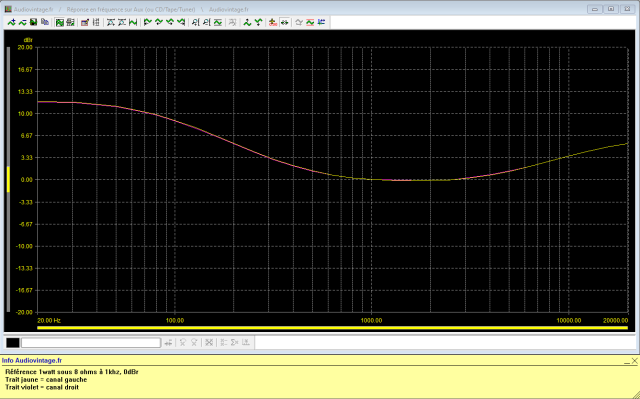

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

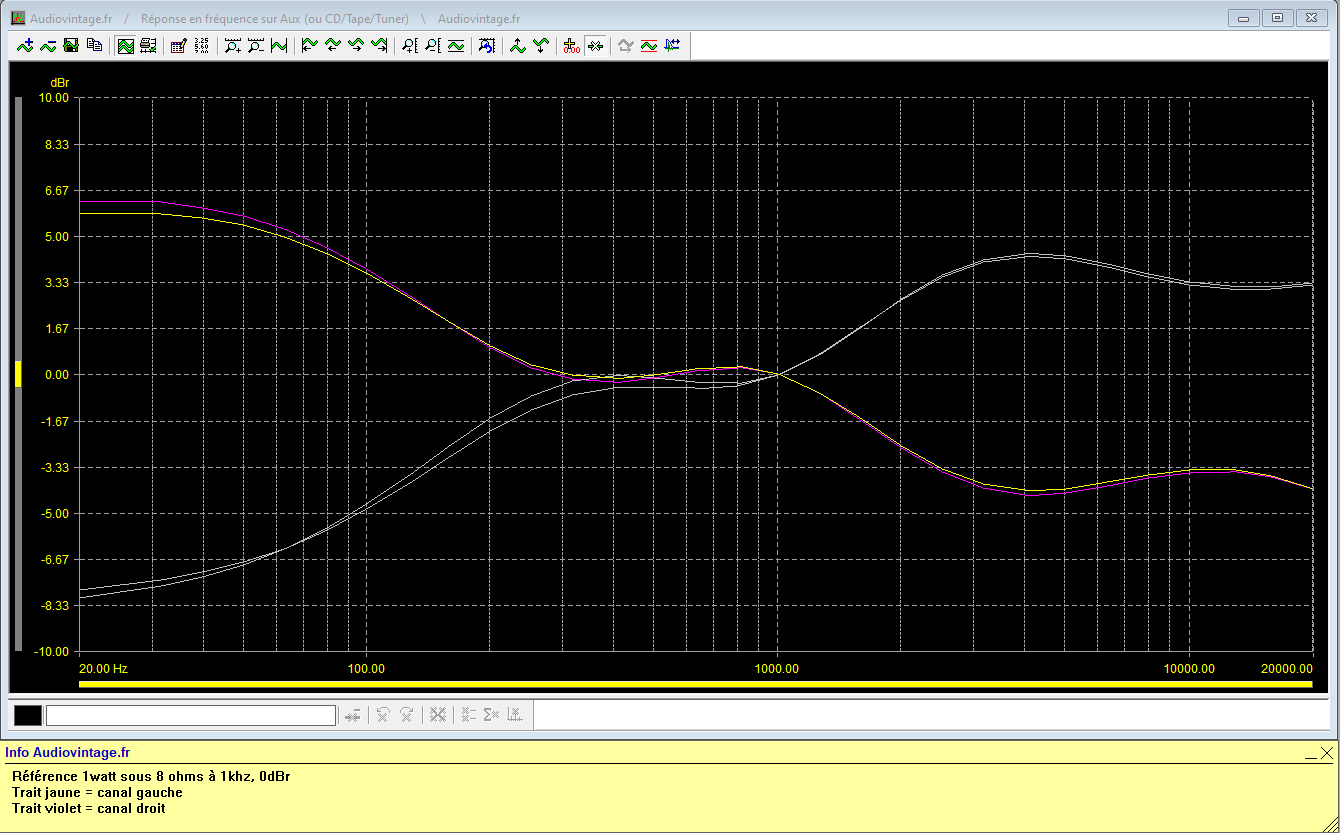

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

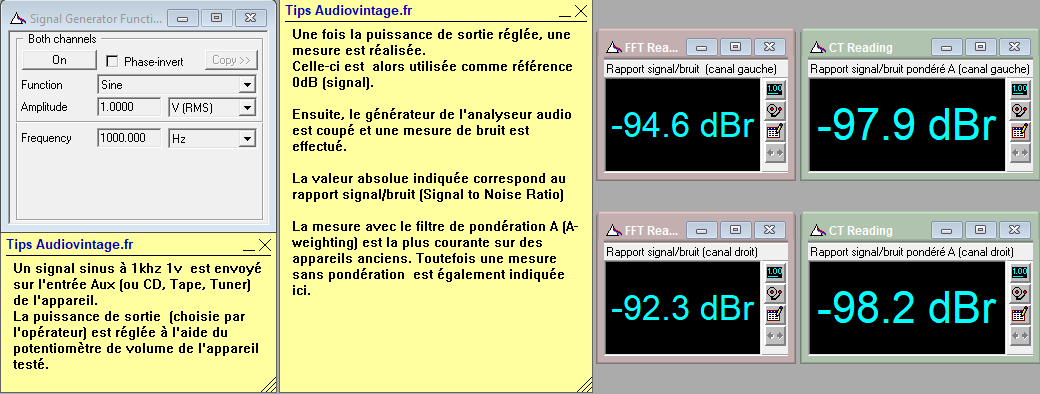

Rapport signal bruit à 2x125w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

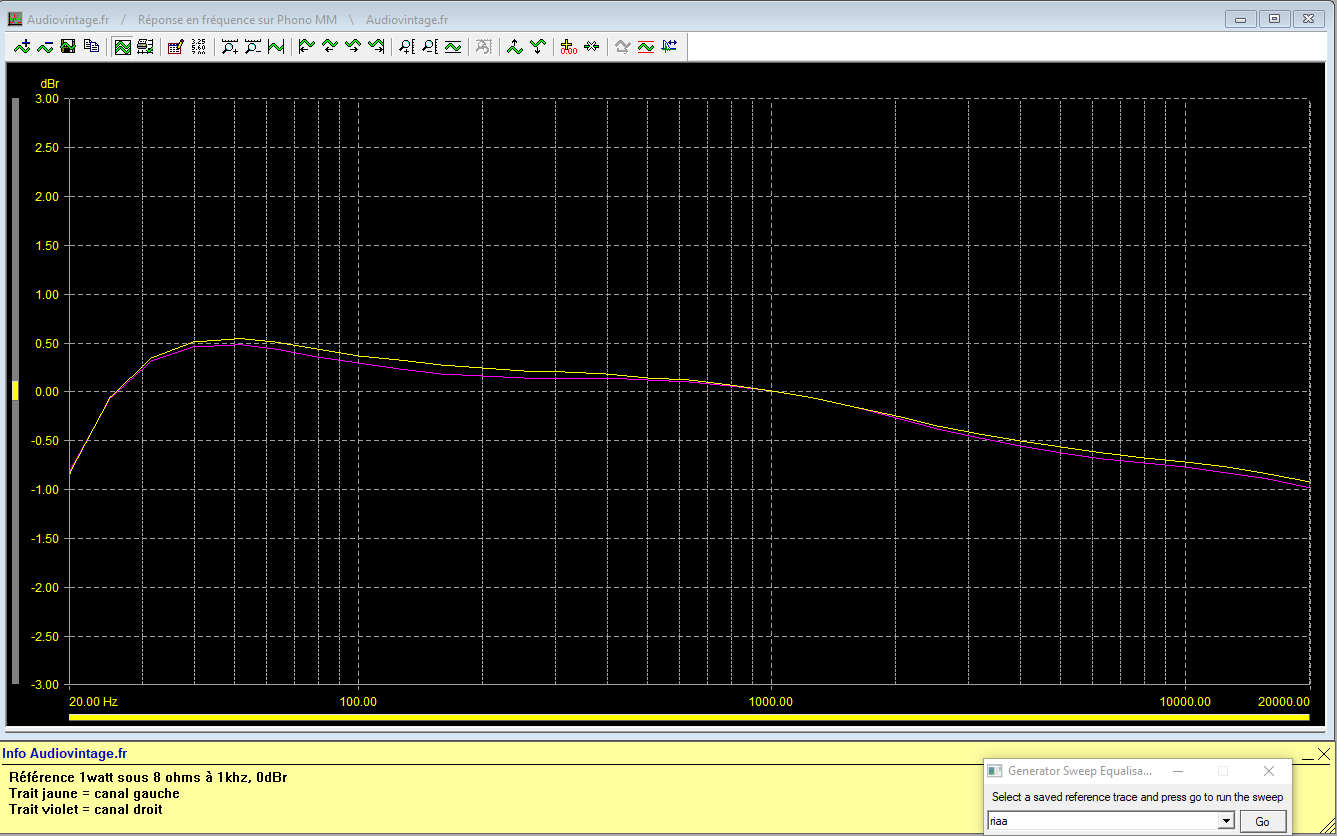

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

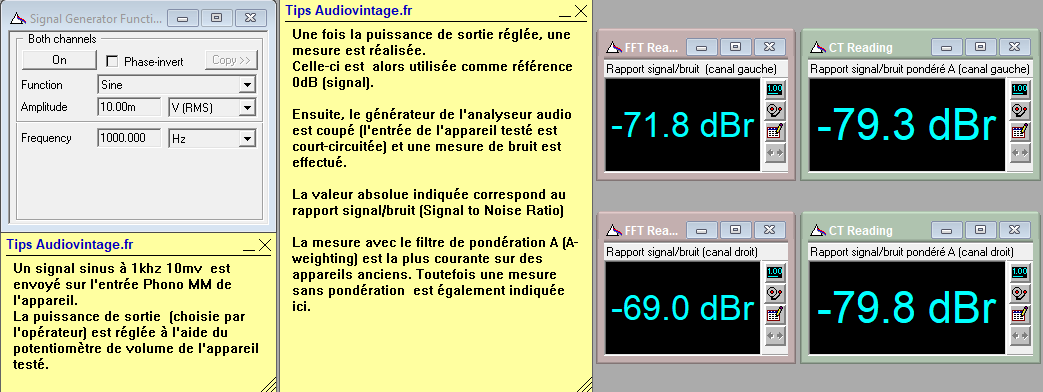

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x125w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

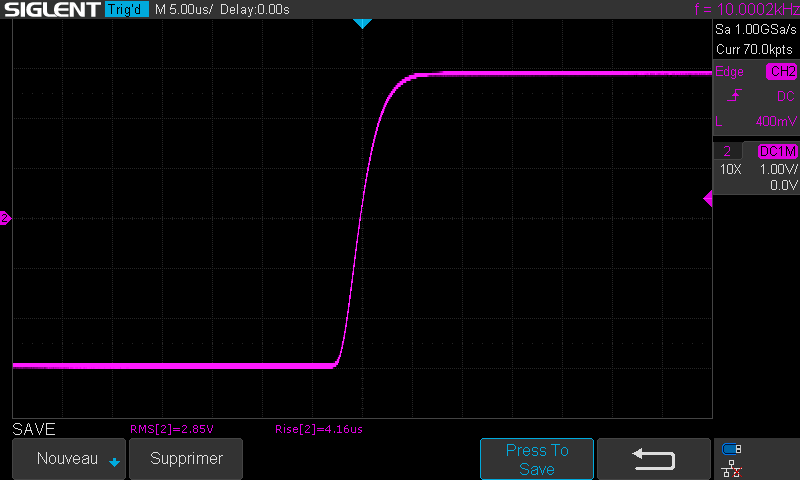

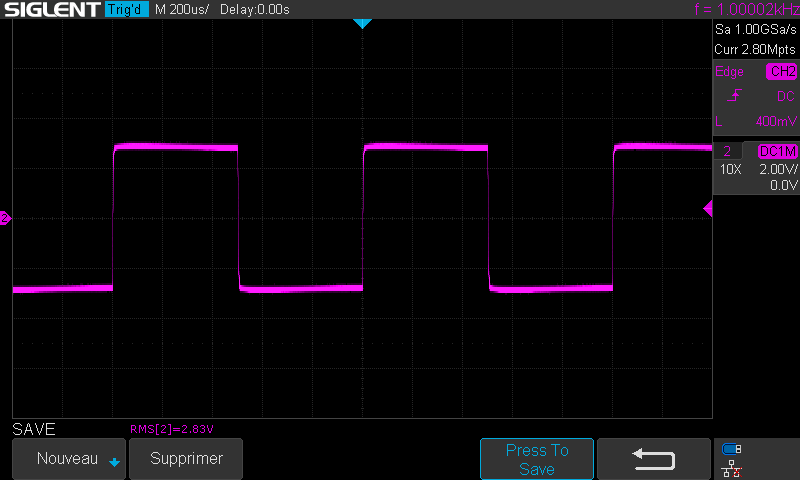

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
