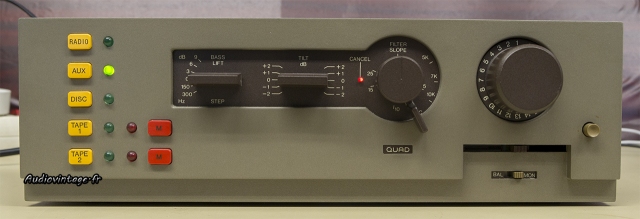

Un petit nouveau sur Audiovintage avec ce préamplificateur Quad 44, nécessitant quelques soins…
Le propriétaire se plaint de la coupure aléatoire d’un canal en phono. J’y rajoute un souffle bien présent sur un canal quelle que soit l’entrée.

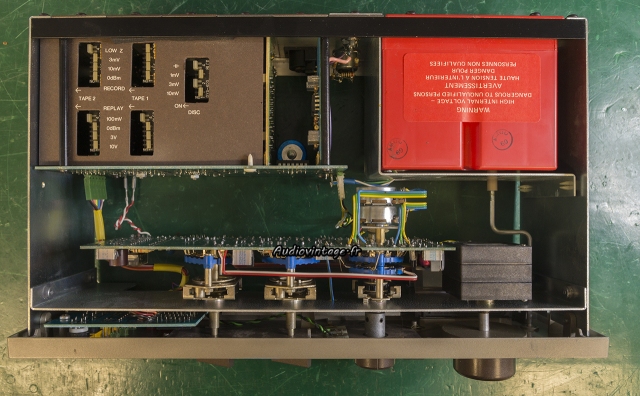

L’appareil est en bel état, non « bricolé ».

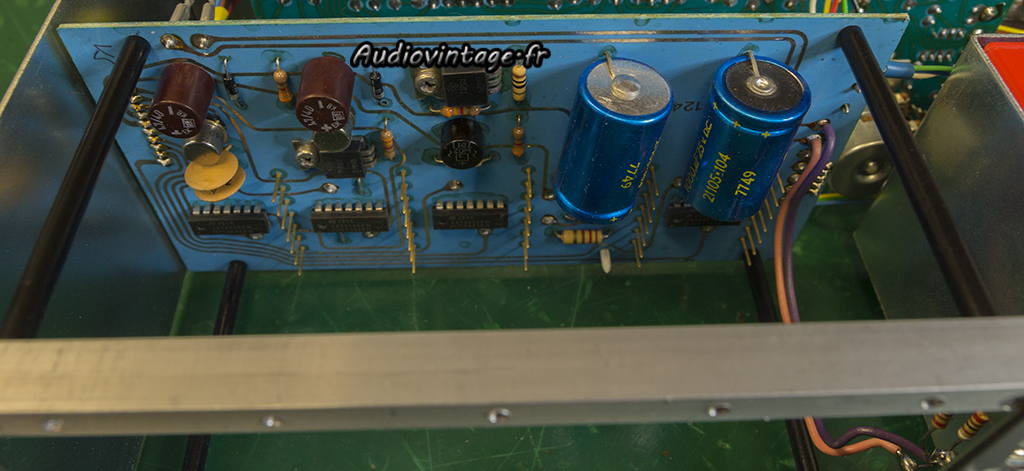

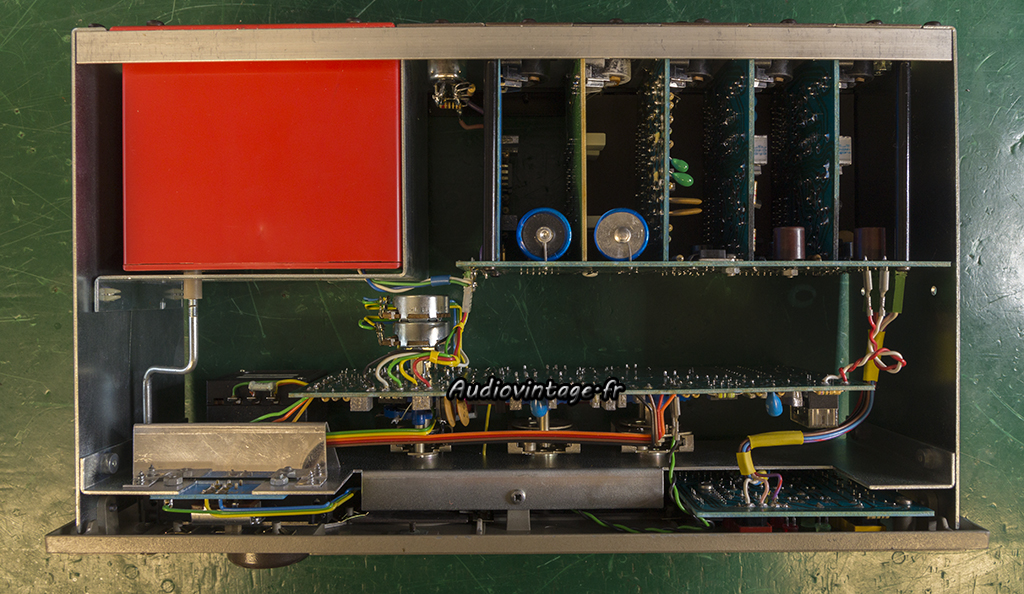

Les diverses cartes enfichables sont retirées, laissant voir un des deux circuits présents dans l’appareil.
Les condensateurs chimiques sont remplacés. Suite à cette photo, j’ai aussi remplacé les switch CMOS (les 4 circuits intégrés alignés).

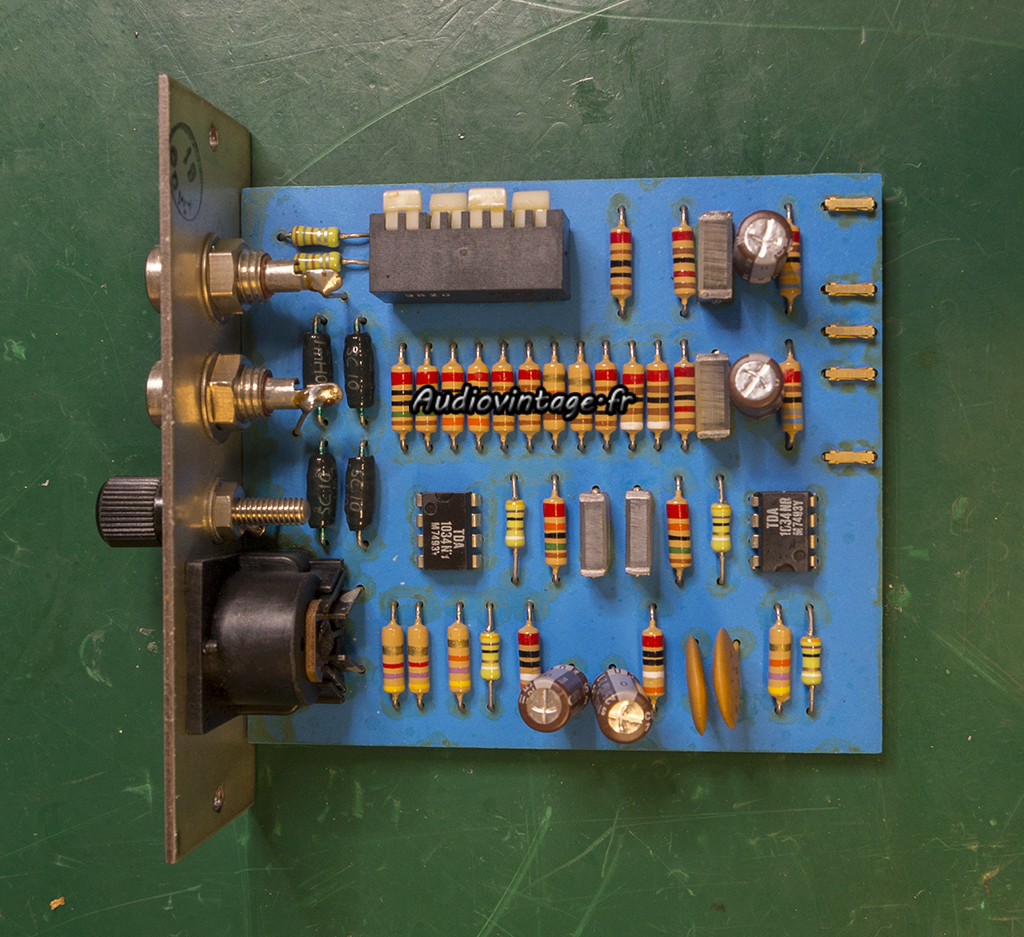

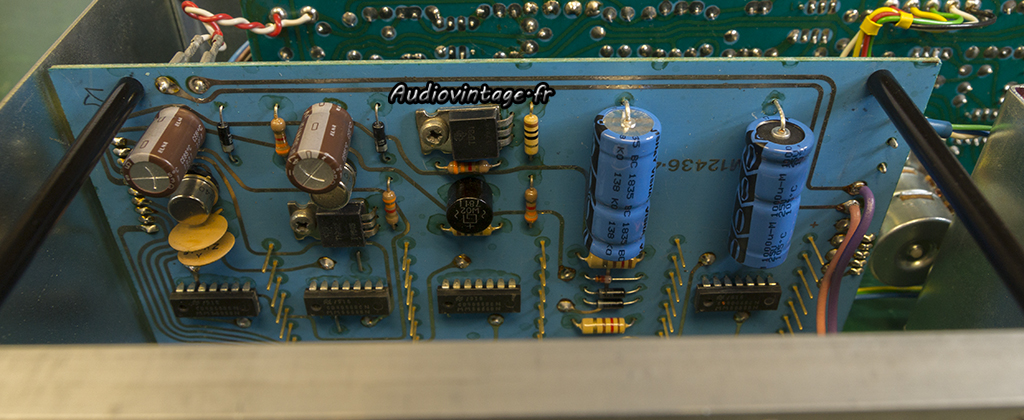

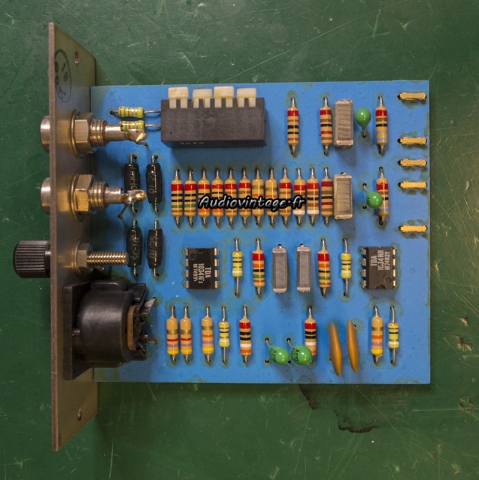

La carte phono.
Qui reçoit de nouveaux condensateurs chimiques.
En effet, le souffle présent sur un canal se traduit par un rapport signal bruit en chute libre de presque 20db. Le coupable est l’amplificateur opérationnel Jfet en entrée de ce même canal, composant rapidement remplacé.

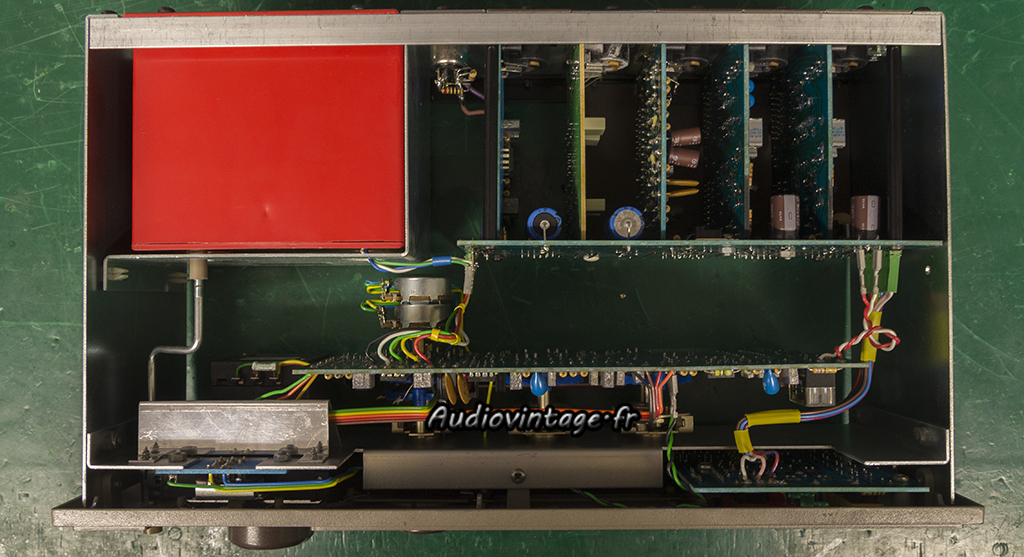

Les commandes sont nettoyées, le boitier comportant le transformateur est ouvert pour constater l’absence de condensateur qu’il aurait fallu remplacer s’il avait été présent.

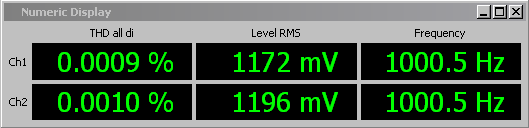

Distorsion à 1v en sortie, entrée Aux, tone defeat.
Distorsion à 5v en sortie, entrée Aux, tone defeat.

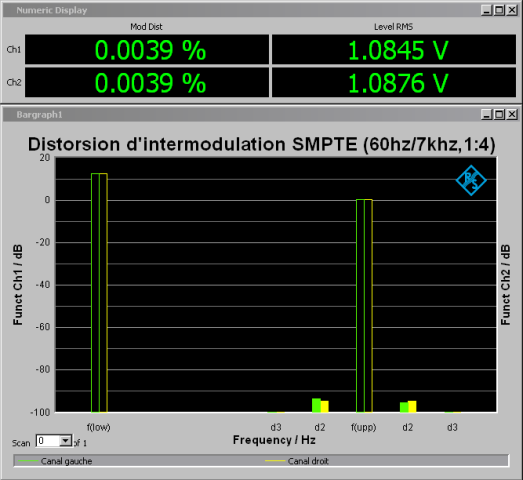

Distorsion d’intermodulation à 1v en sortie, entrée Aux, tone defeat.
Distorsion d’intermodulation à 5v en sortie, entrée Aux, tone defeat.

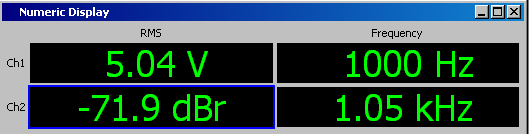

Diaphonie à 5v en sortie, entrée Aux, tone defeat.

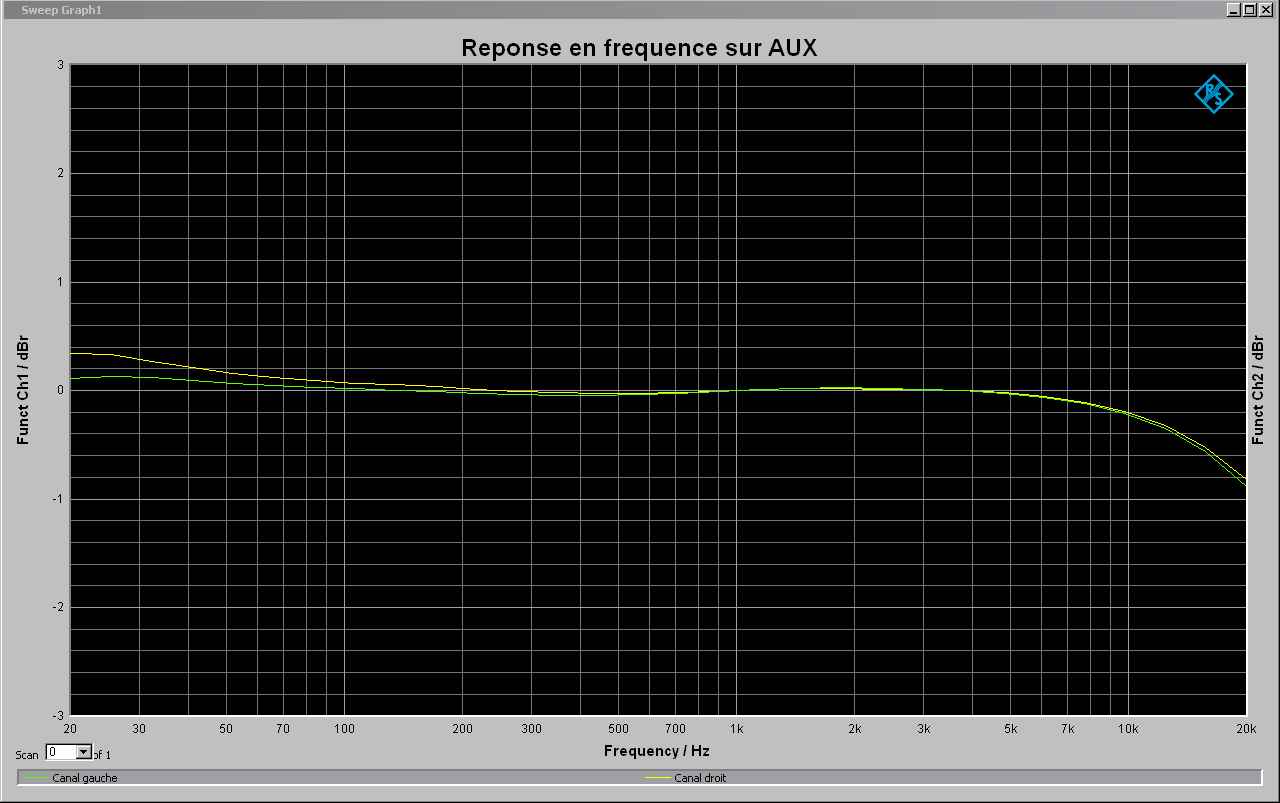

Réponse en fréquence (1v à 1khz) entrée aux, tone defeat.
Rapport signal bruit (5v à 1khz) entrée aux, tone defeat, pondération A.

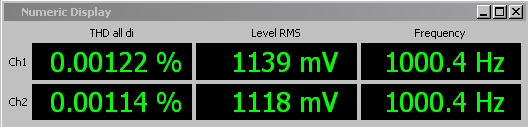

Distorsion à 1v en sortie, entrée phono, tone defeat.

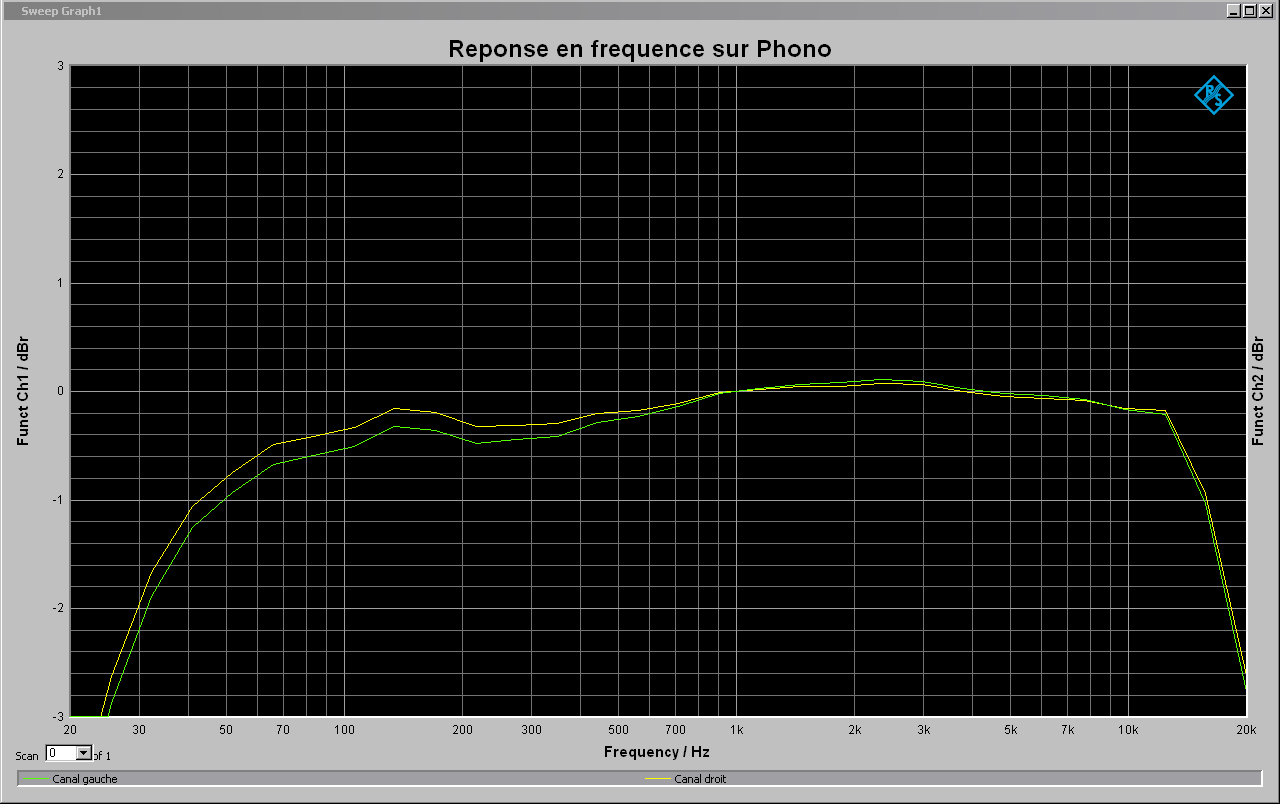

Réponse en fréquence (1v à 1khz) entrée phono, tone defeat.

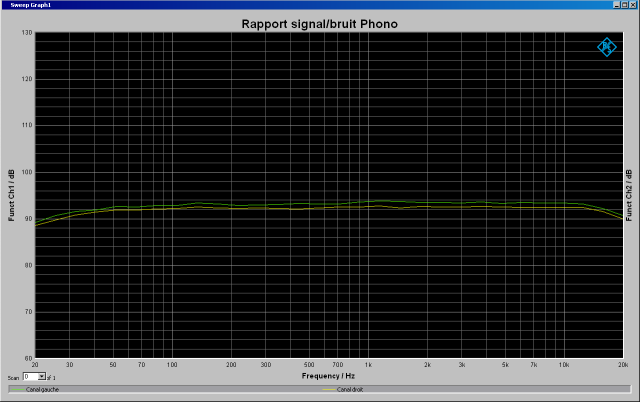

Rapport signal bruit (5v à 1khz) entrée phono, tone defeat, pondération A.

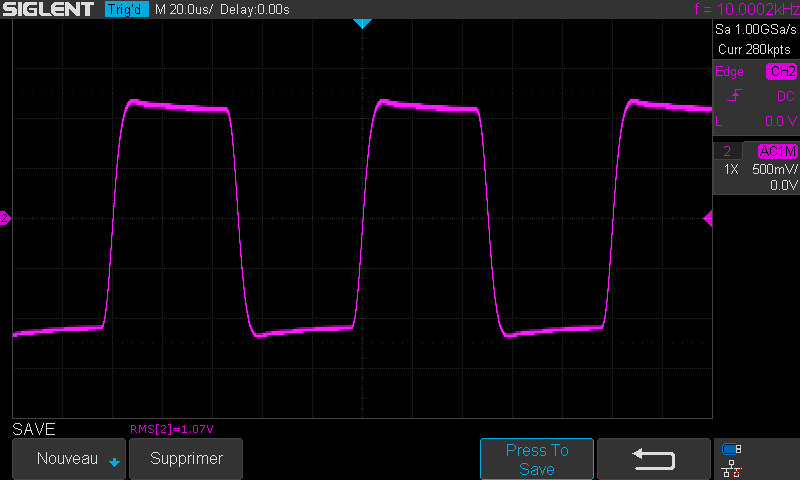

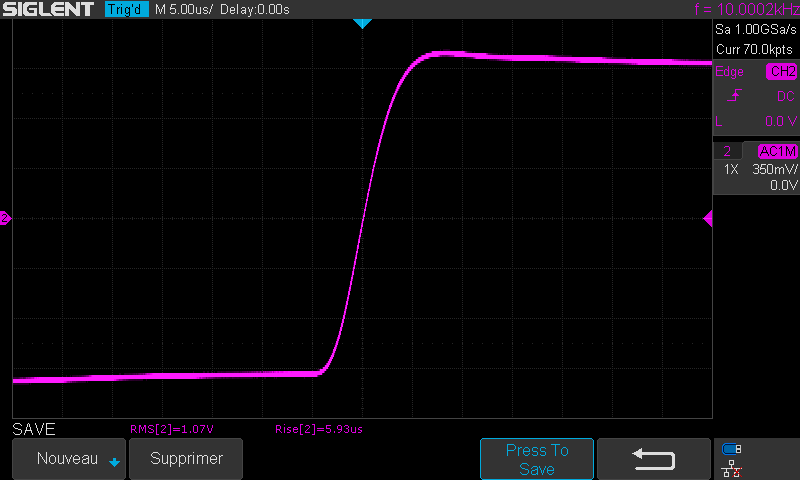

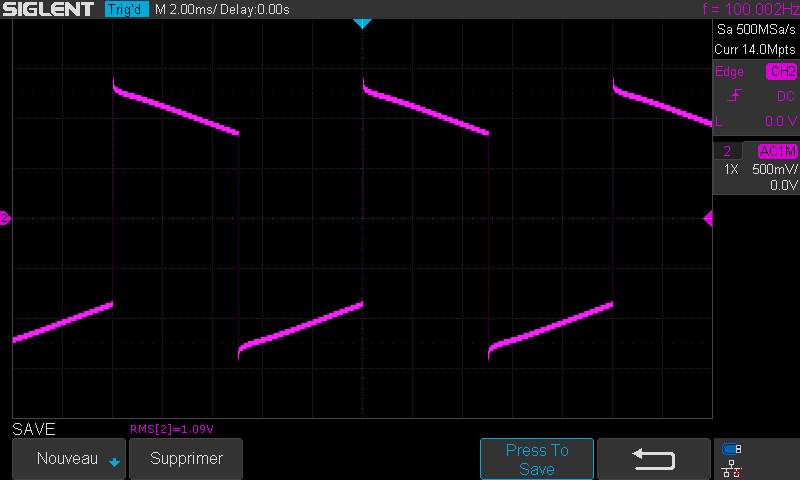

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.

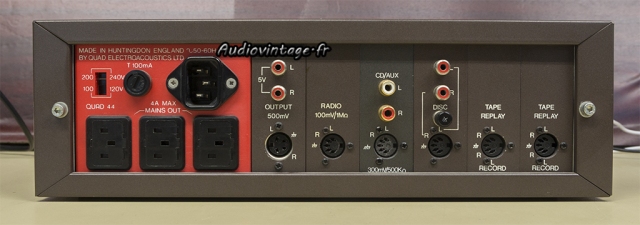

Connectique.
Et si vous faisiez réparer et/ou réviser votre Quad ?
Audiovintage : réparation et révision de vos appareils !
Bonjour,
Petite question dont la réponse me mettra peut-être sur une piste de travail concernant mon Quad 44 (génération 2). Acheté neuf en 1985, celui-ci a été restauré il y a quelques années.
En générant un signal d’entrée identique sur les 2 canaux (peu inporte l’input), je dois déplacer le contrôle de balance un peu vers la gauche du centre pour obtenir un signal de même puissance sur les 2 canaux à la sortie du 44 lorsque que le contrôle de volume se trouve dans la plage de 1 à 12. Par la suite cela s’inverse et je dois le déplacer vers la droite du centre à partir de 14 jusqu’au maximum.
Des idées d’où vient ce phénomène ?
Merci beaucoup. Benoît
Bonjour, très possiblement un déséquilibre du potentiomètre de volume.
Cordialement, Thierry.
Re-bonjour,
(QUAD 44) Est-ce qu’un potentiomètre de volume de ce type est réparable ? Sinon y a-t-il une solution de remplacement du potentiomètre (marque / modèle) qui pourrait être utilisé ?
Merci encore.
Benoît.
Il y a plusieurs déclinaisons du Quad 44, je ne vous assure pas que tous les Quad 44 utilisent le même potentiomètre. Une chose est certaine, il existe plusieurs montages différents de celui-ci. Il faudra donc identifier le potentiomètre de volume, le tester pour vérifier qu’en effet, il est fortement déséquilibré.
Ensuite, tenter de trouver un potentiomètre de même valeur, avec le même type d’axe et le même montage.
