Réparation et révision d’un « célèbre » modèle d’amplificateur, un Marantz 1060.

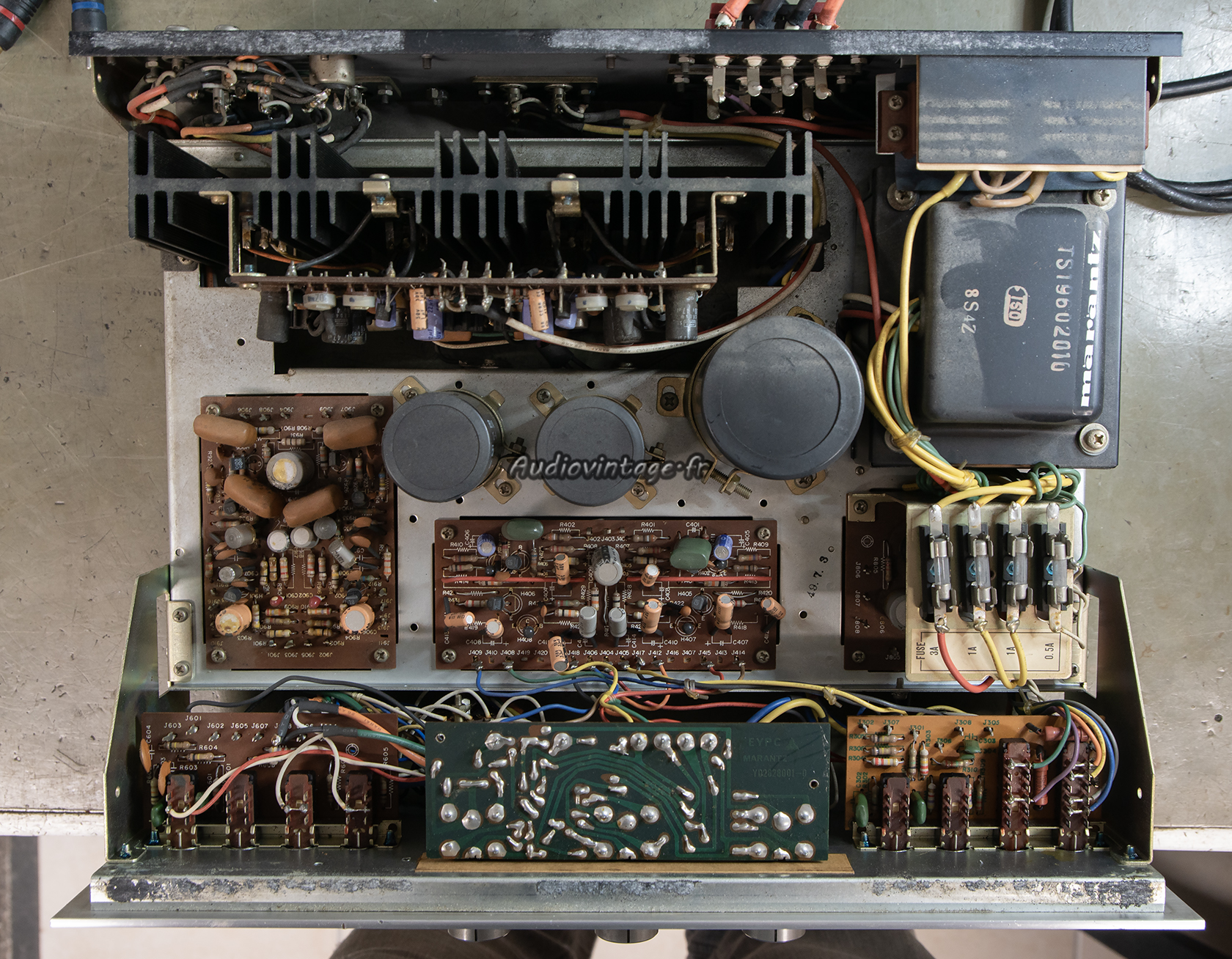

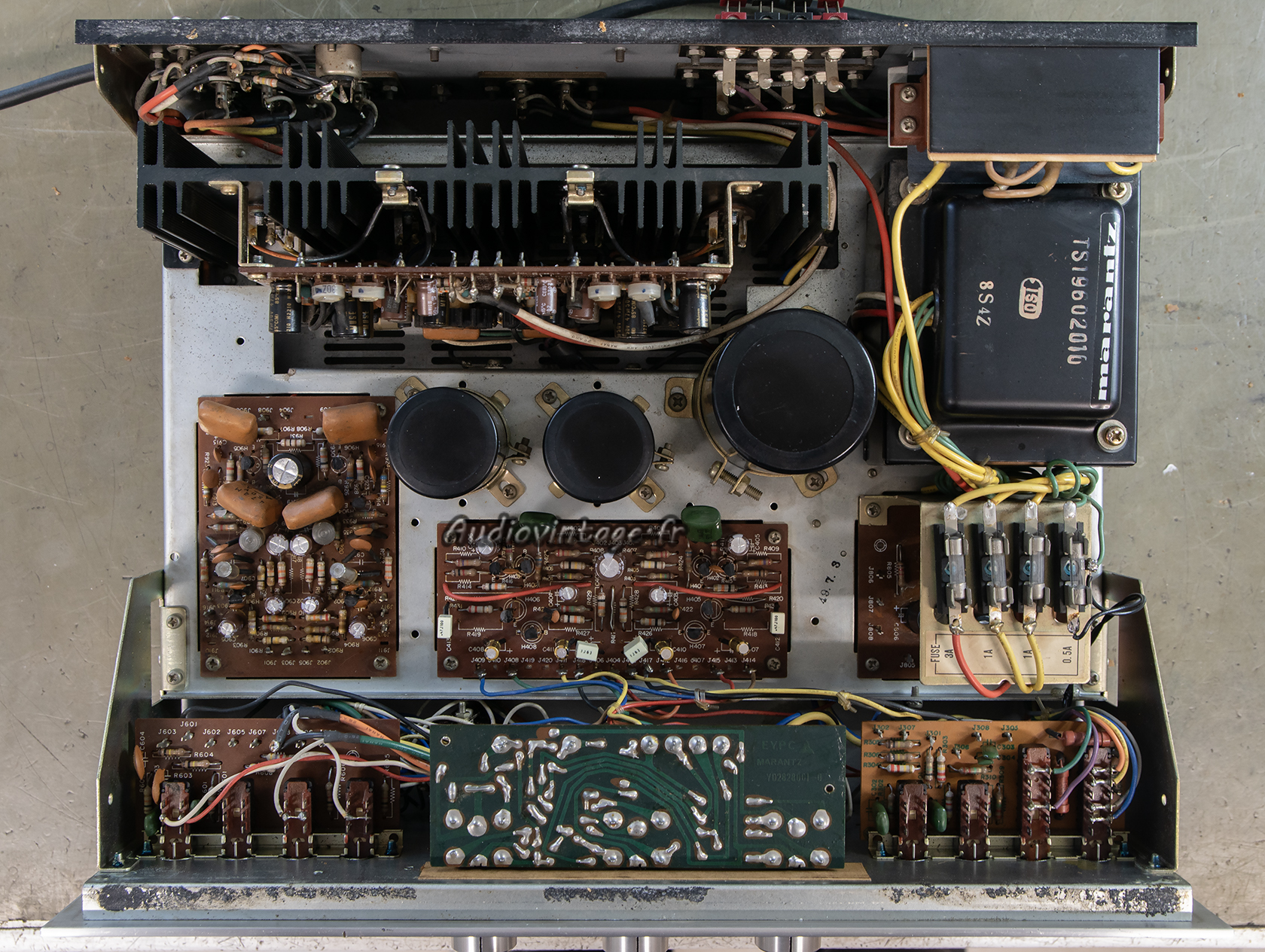

L’exemplaire accueilli est en état d’origine. Le propriétaire se plaint d’un canal moins fort que l’autre et qui ne sonne pas très bien. Je note aussi des commandes encrassées et un voyant « on » HS.
En effet, cette mesure à réception de l’appareil montre bien le souci.
Le canal gauche ne fonctionne pas correctement avec un niveau trop fiable et une distorsion très importante.
Quelques recherches permettent d’identifier le coupable : un condensateur chimique HS sur le circuit gauche de puissance.
Ce n’est pas une panne courante sur ce modèle, des transistors bruyants, en fin de vie, sur les étages de tonalité et/ou étage phono sont plus habituels.

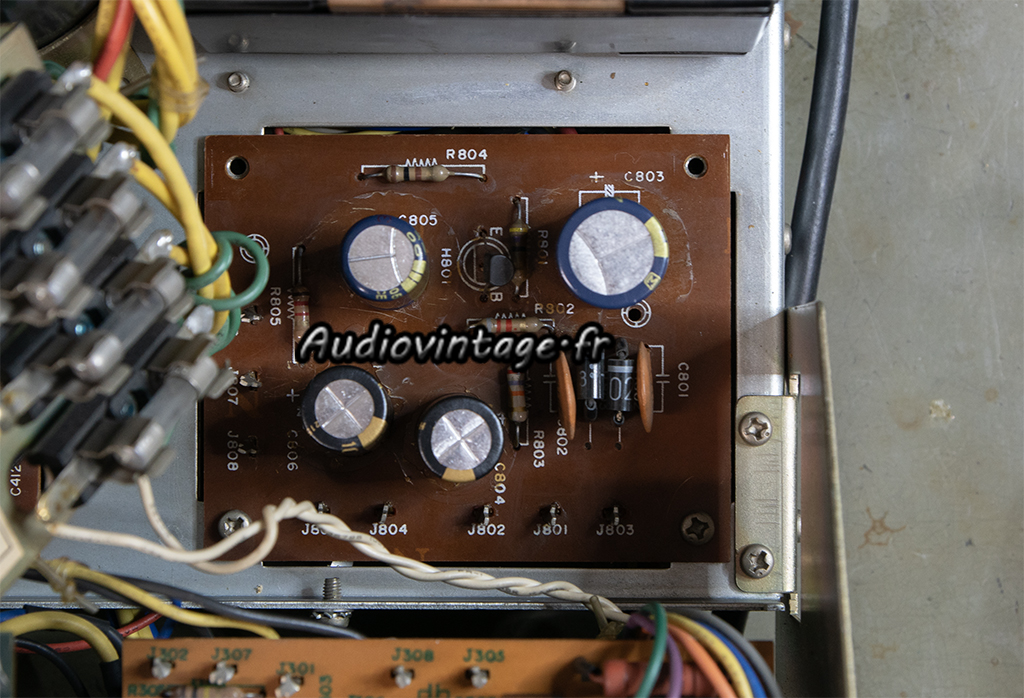

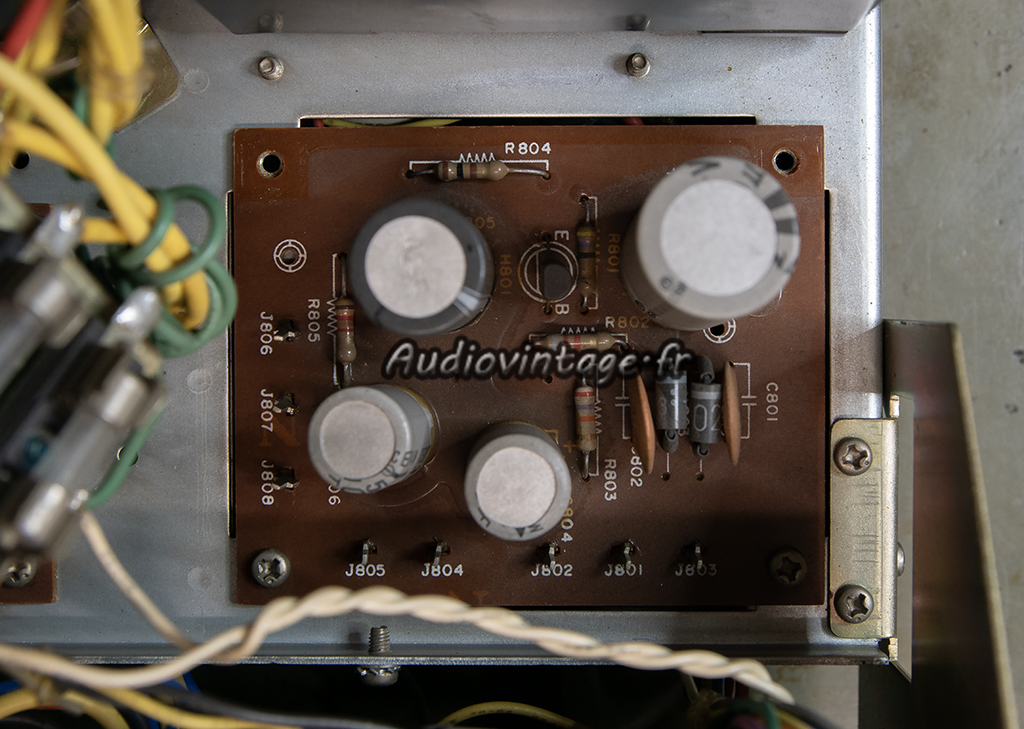

Le circuit d’alimentation.
Condensateurs chimiques remplacés.

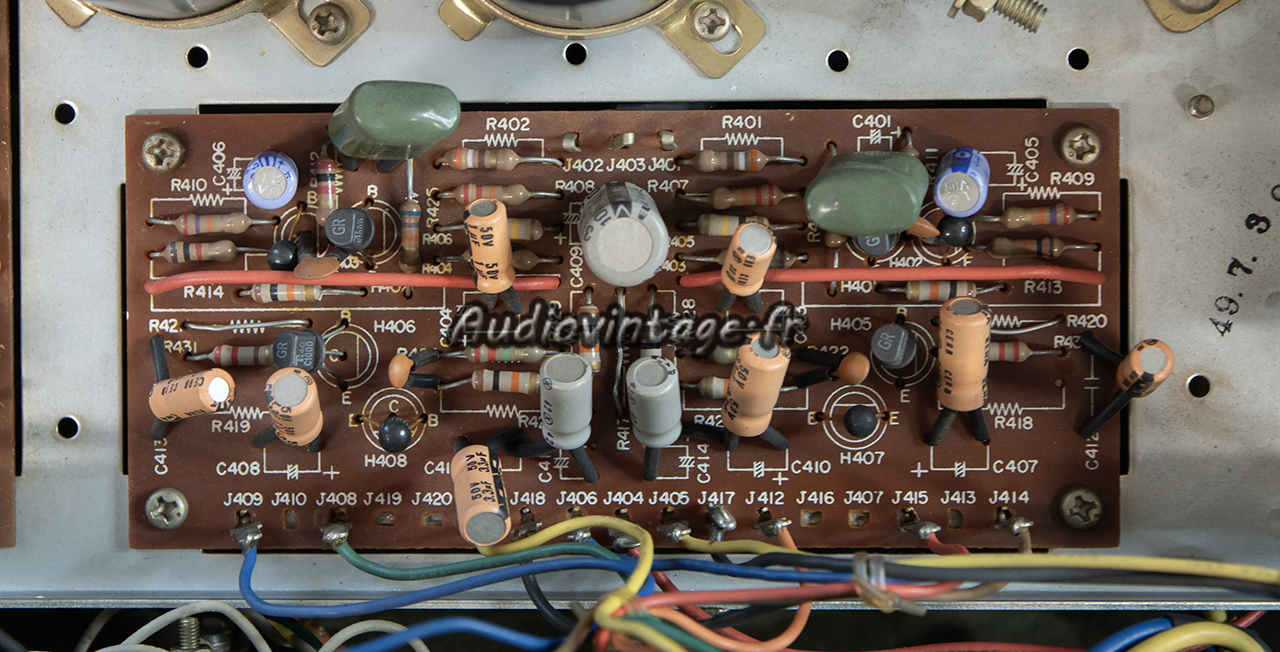

Le circuit de tonalité.
Condensateurs chimiques et transistors remplacés.

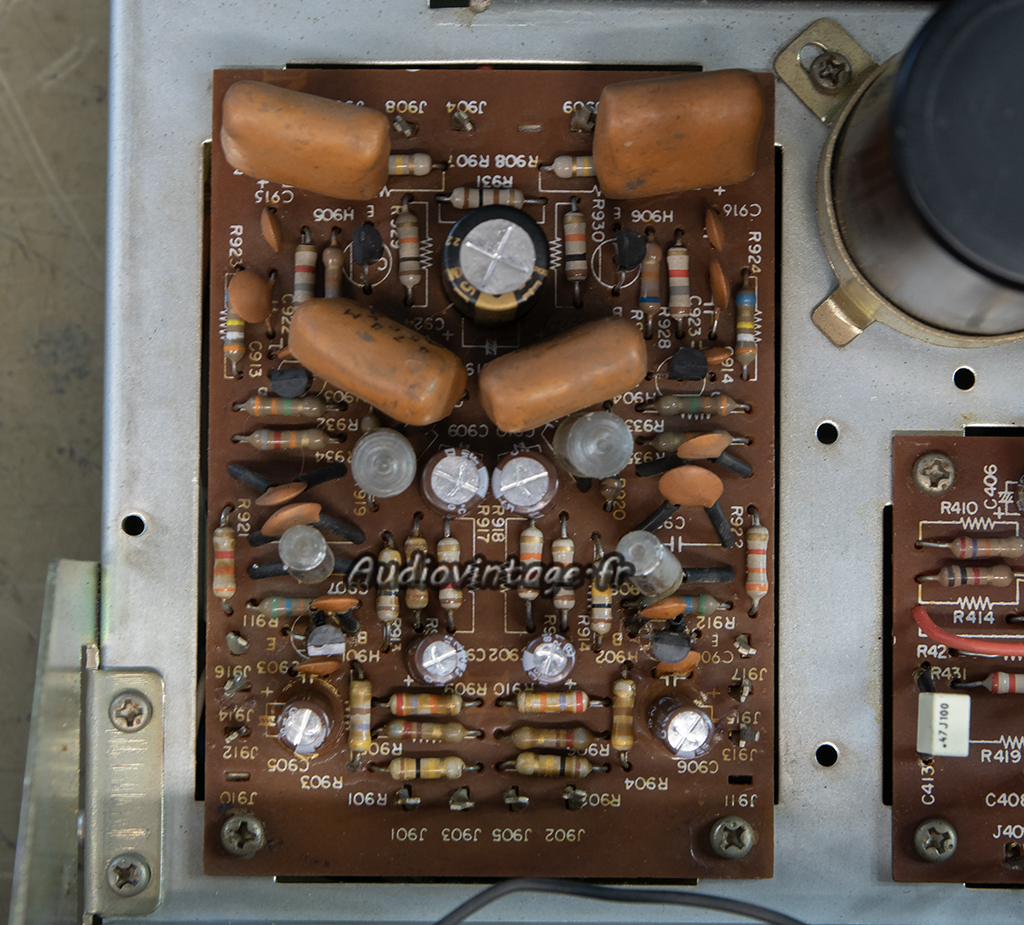

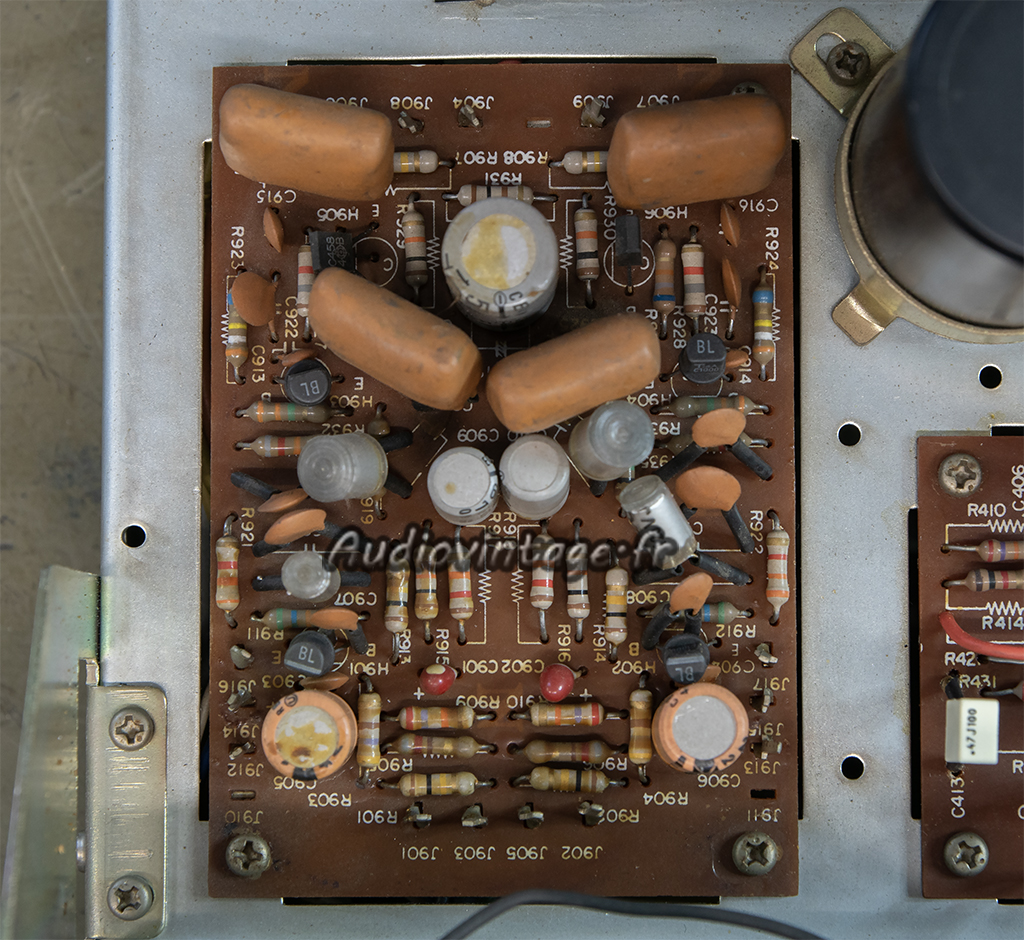

L’étage phono.
Condensateurs chimiques et transistors remplacés.

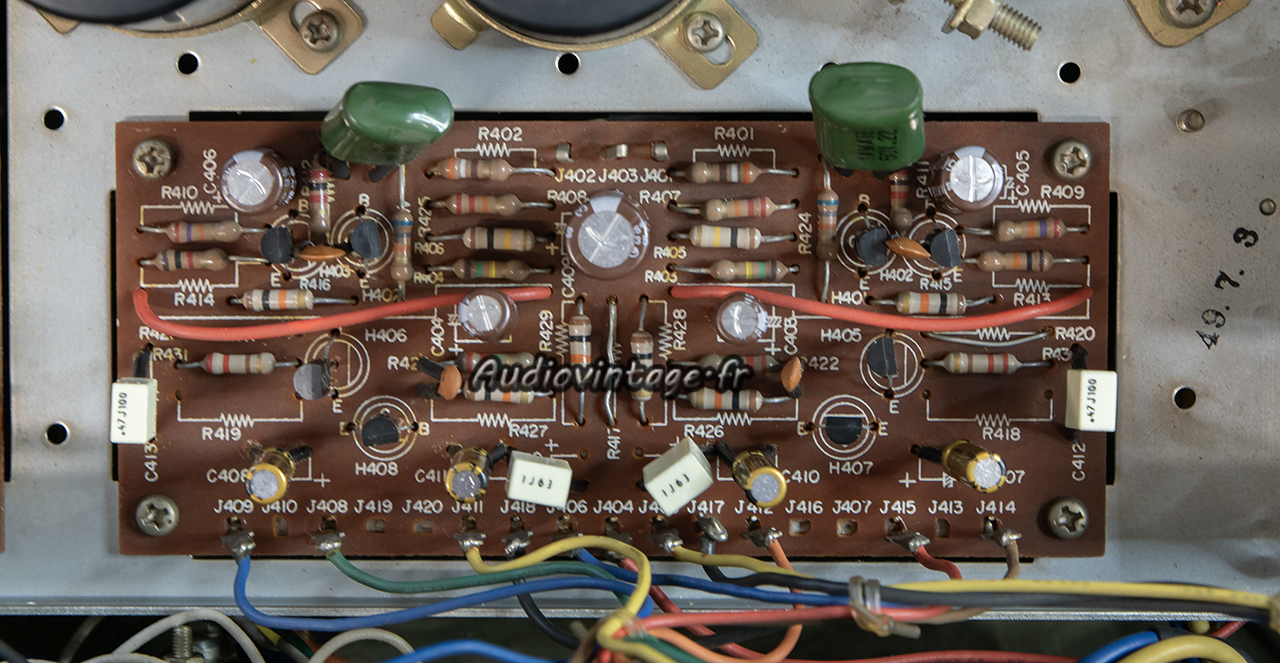

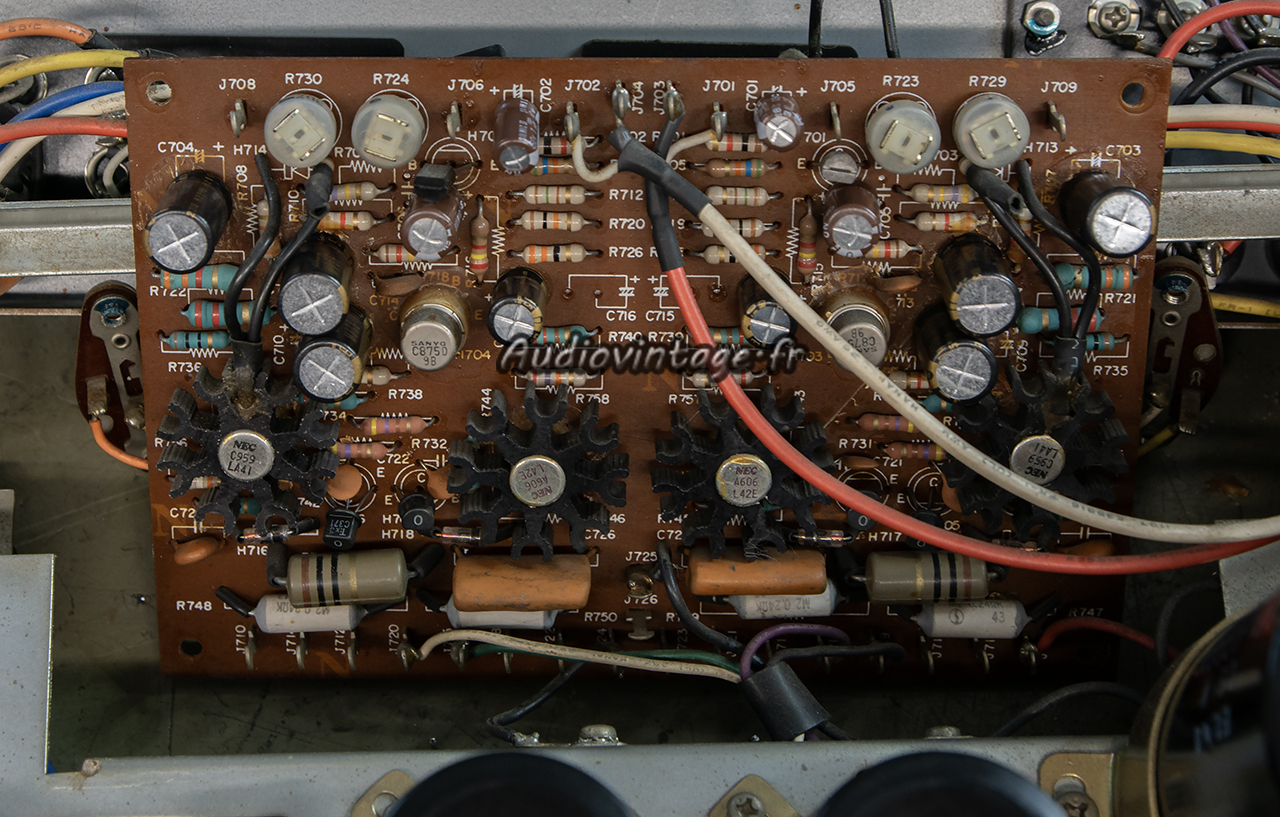

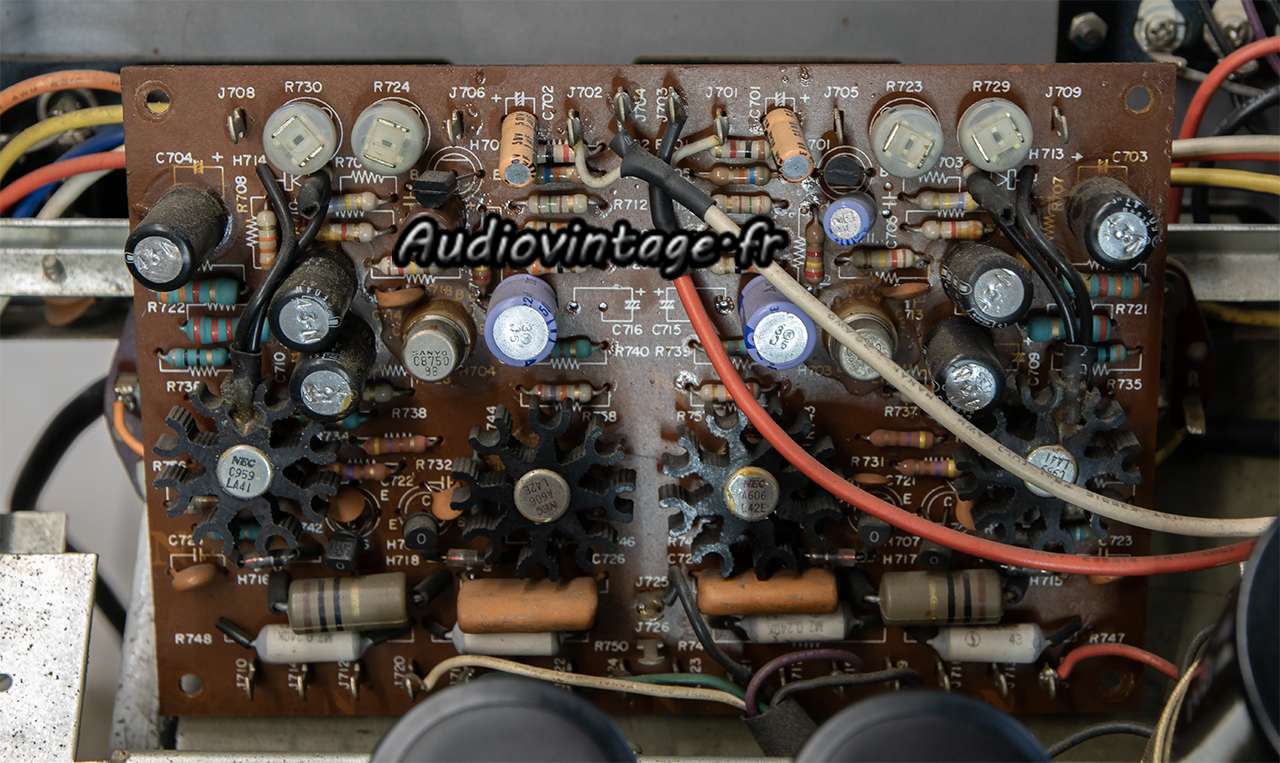

Le circuit driver.
Condensateurs chimiques neufs en place.

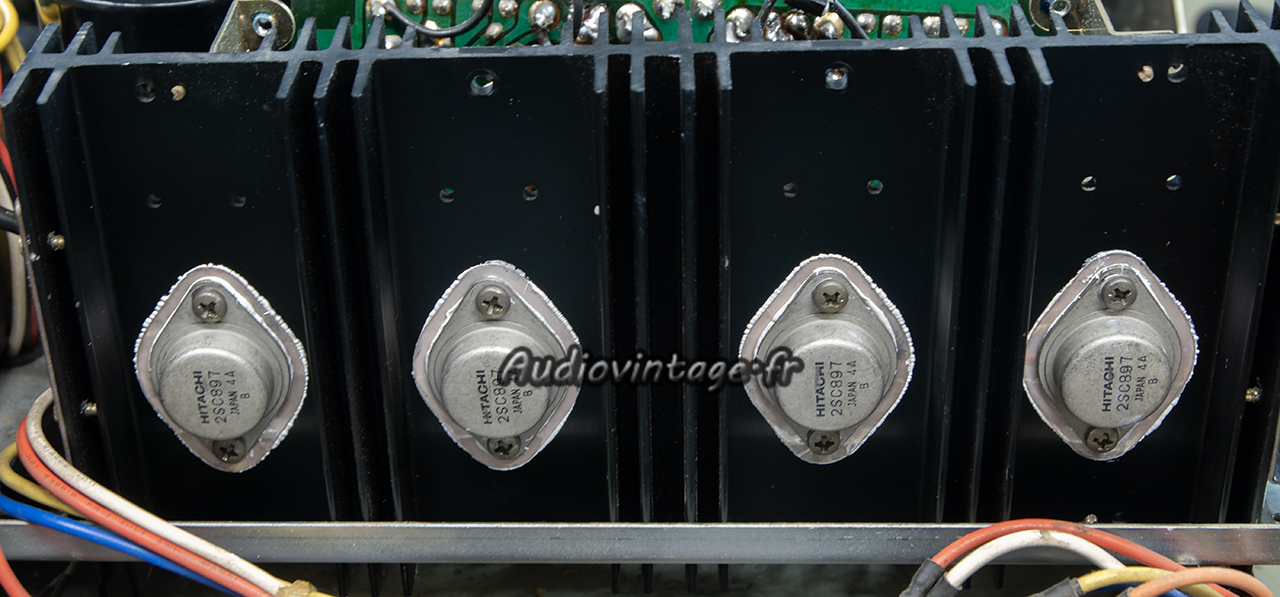

Graisse fraiche et micas d’isolation neufs pour les transistors de puissance.
Les « canettes » originales, gros condensateurs chimiques fixés au châssis, restent en place. Les mesures ne montrent aucune fatigue les concernant (comme souvent dans les 1060).
L’ampoule « on » est remplacée, la tension d’alimentation est modifiée en 240v (en lieu et place de 220v). Les courants de repos sont ajustés.
Les réglages de point milieu seront réalisés ensuite au banc de mesure, afin de minimiser au maximum la distorsion à puissance max.

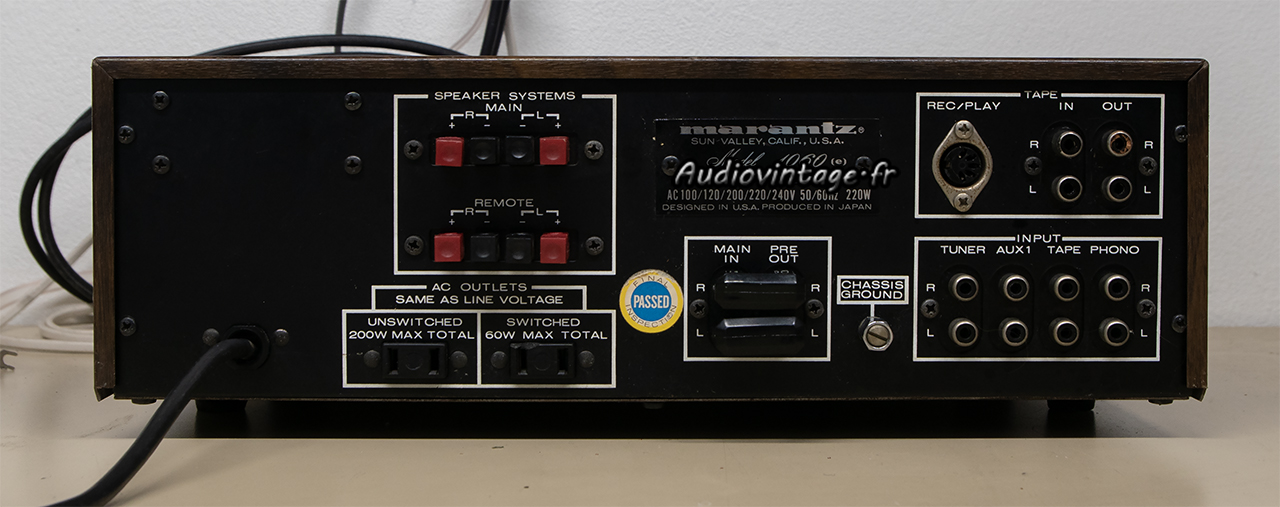

Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à puissance nominale sous 8 ohms, entrée aux.
Et même 2x40w sous 8 ohms à 1khz, u peu avant l’écrêtage.

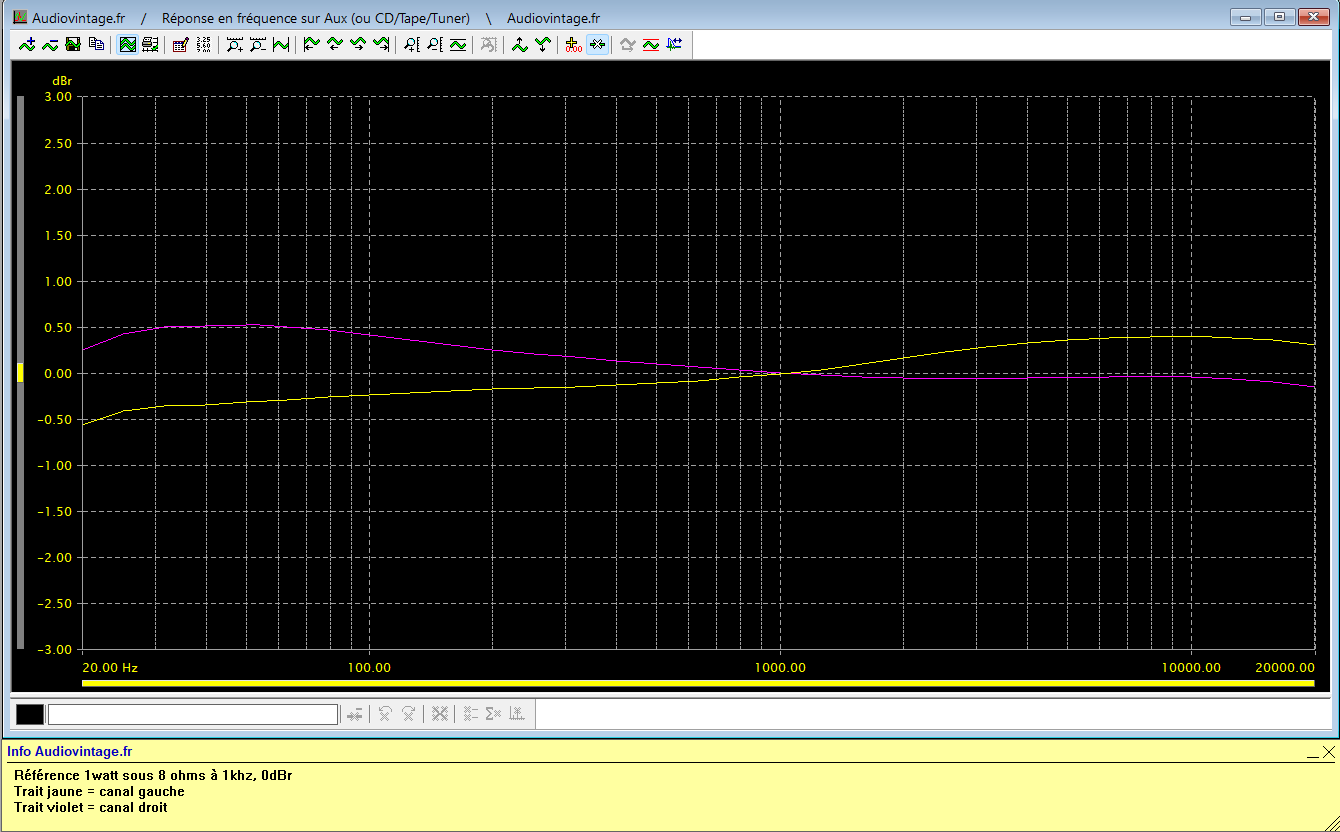

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

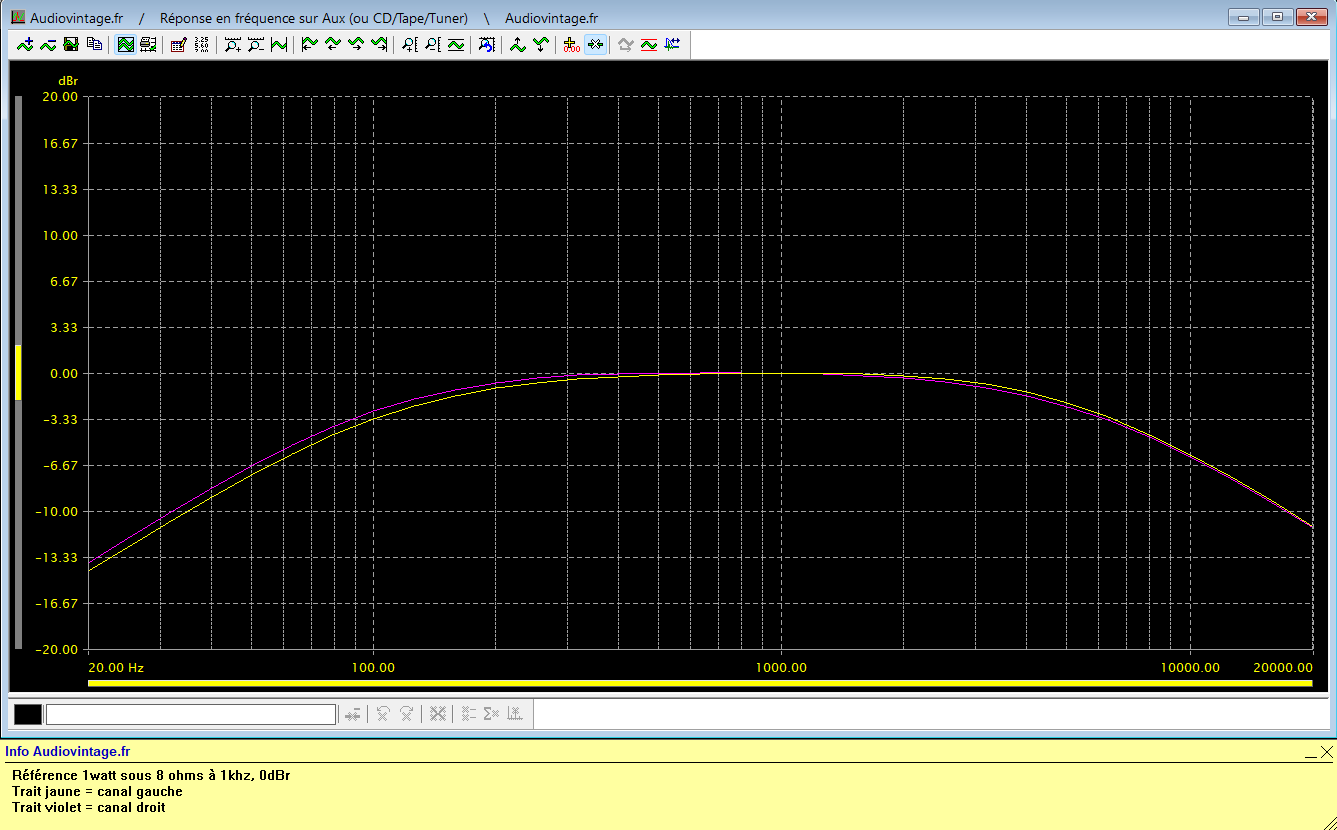

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

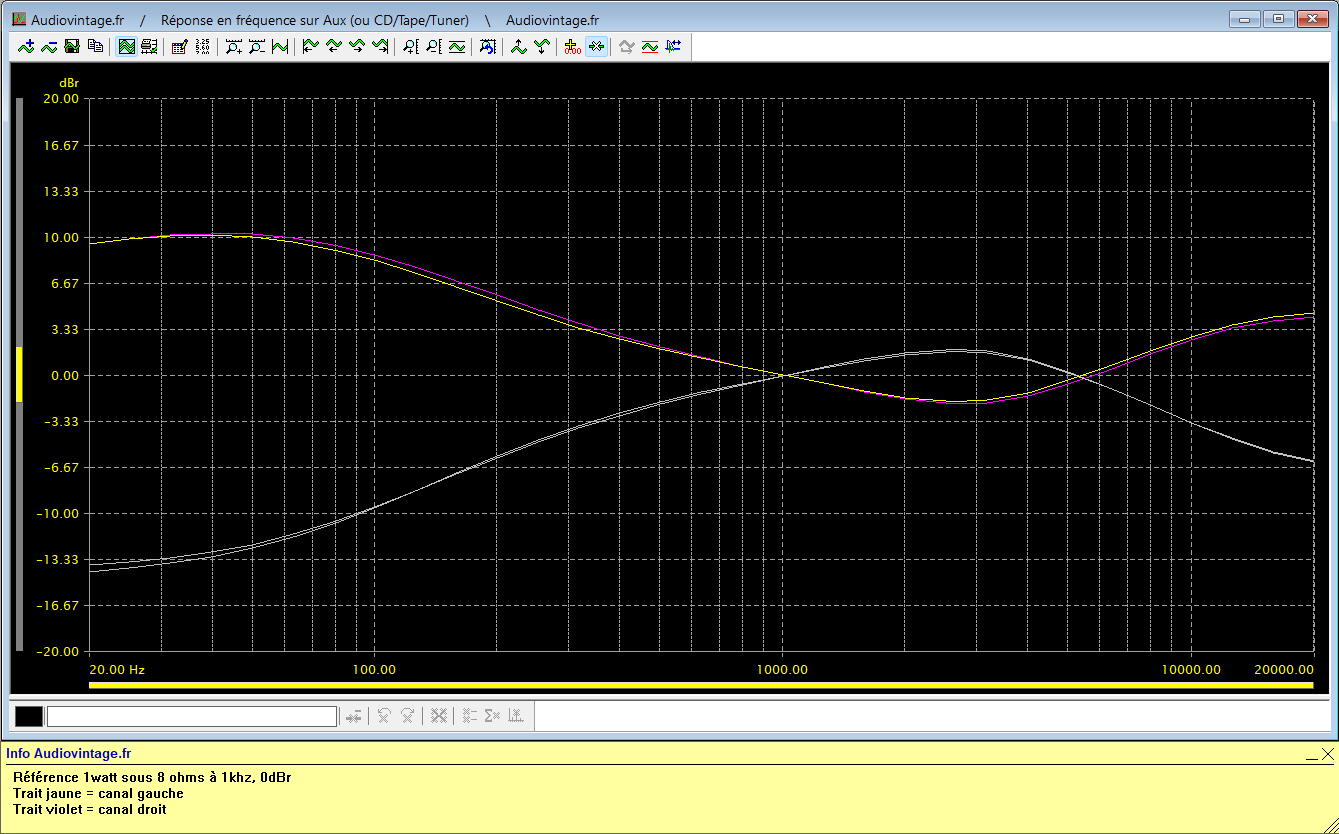

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

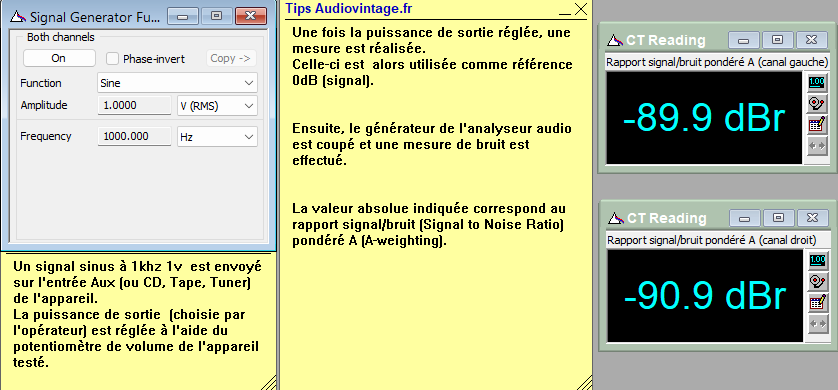

Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

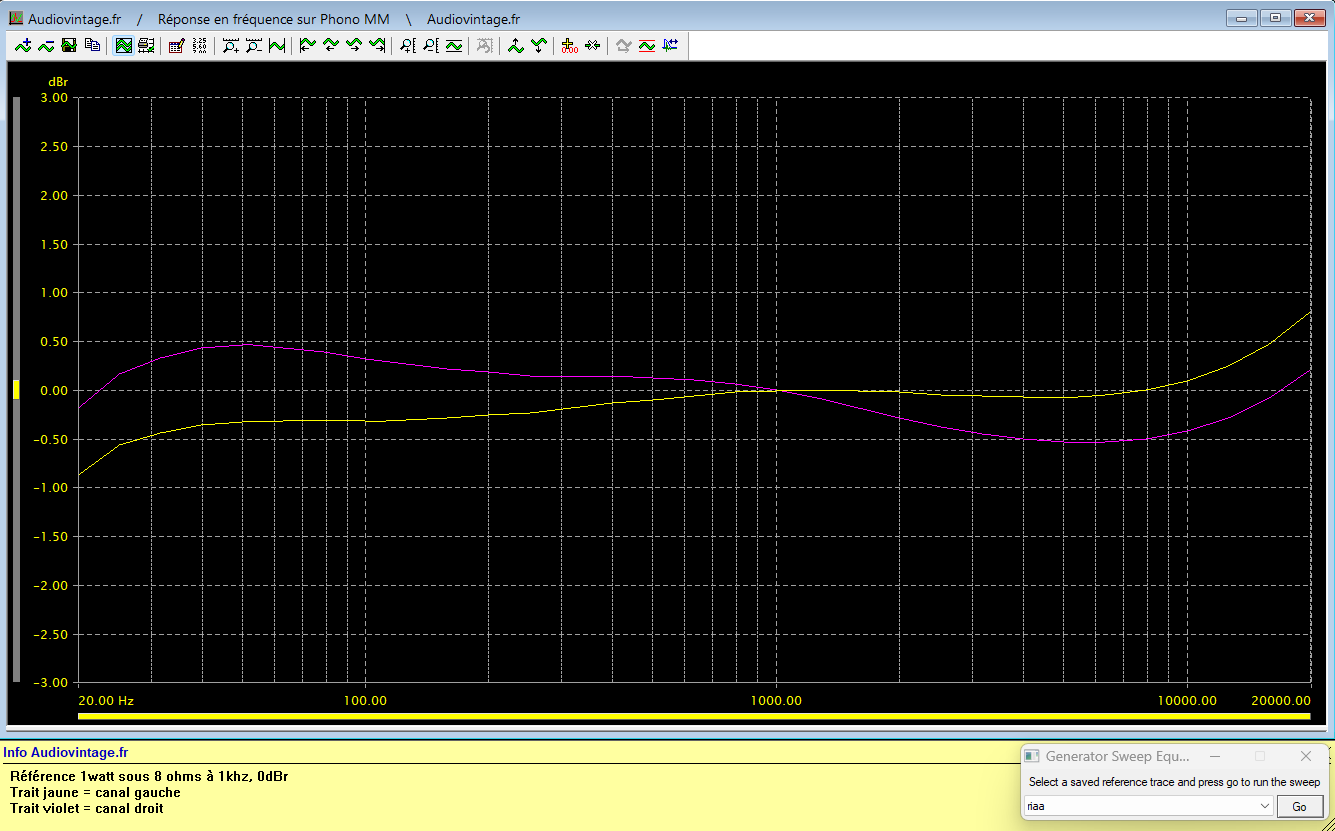

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

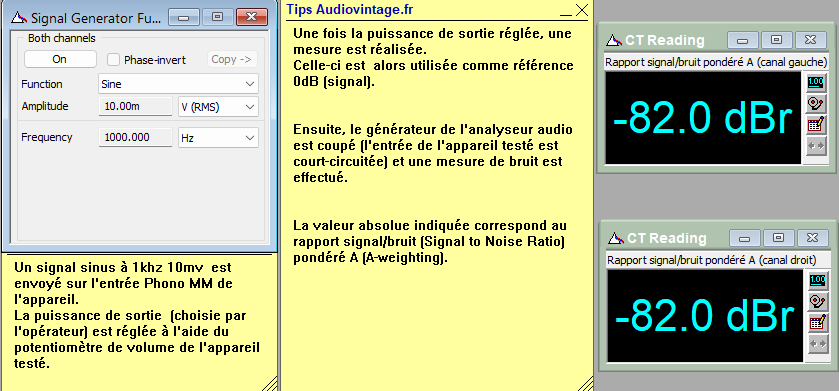

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x30w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
