Un habitué sur ces pages, un bloc de puissance Luxman M-03 en panne.
A l’allumage, le voyant « operate » s’allume, mais ça sarrète ici. Par de relais qui s’actionne quand on sélectionne les Haut-parleurs en façade, pas d’affichage sur les vumètres.
Ce symptôme peut avoir diverses causes, et si vous avez un exemplaire qui présente une mauvaise volonté similaire, ne vous focalisez donc pas sur l’intervention présentée ici !
Des tests rapides confirment tout d’abord que le problème se situe sur le canal droit.
En poussant un peu les recherches, je constate la présence d’une tension continue de 20v à l’entrée du relais sur ce même canal. L’ampli reste donc en protection.

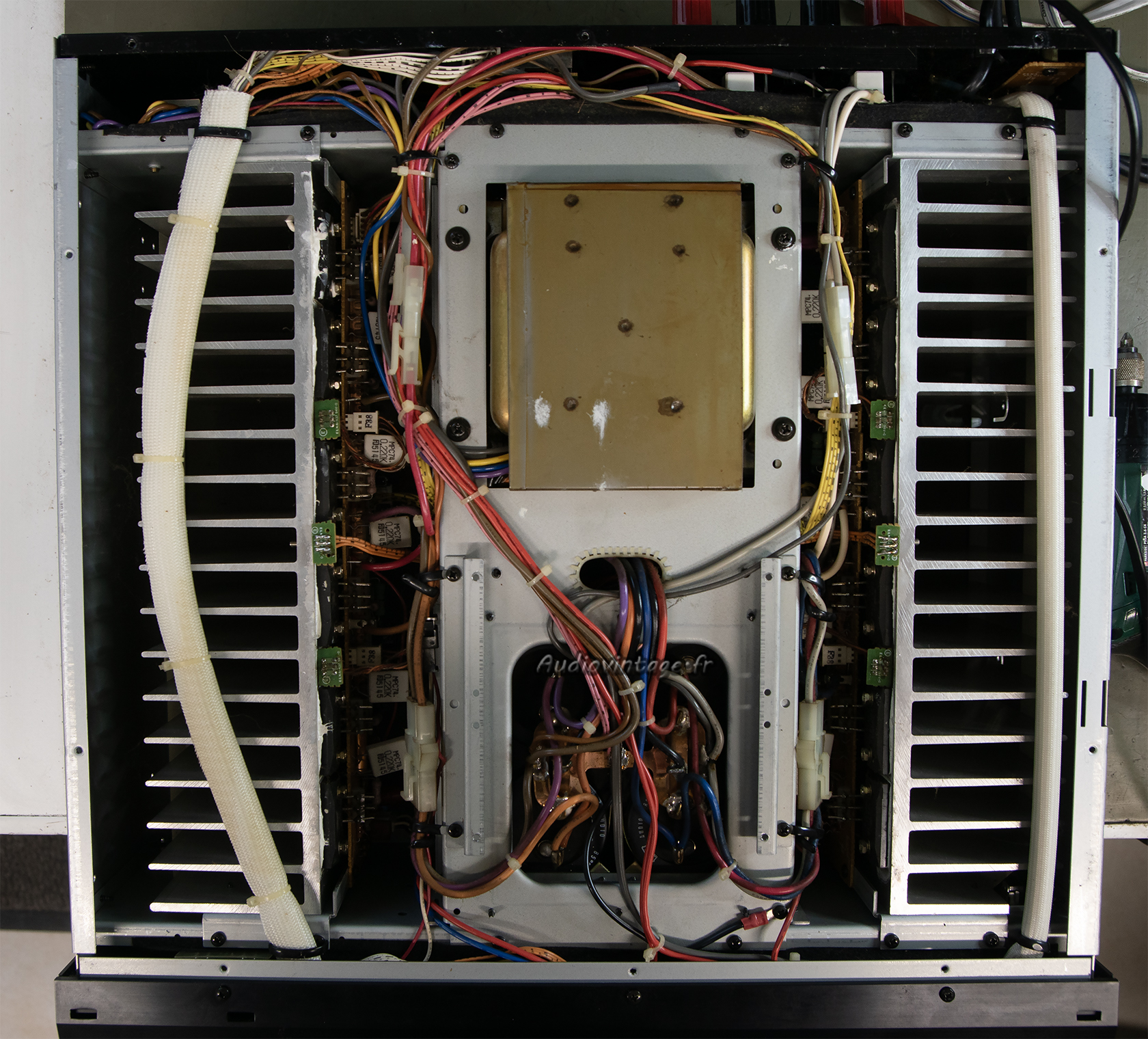

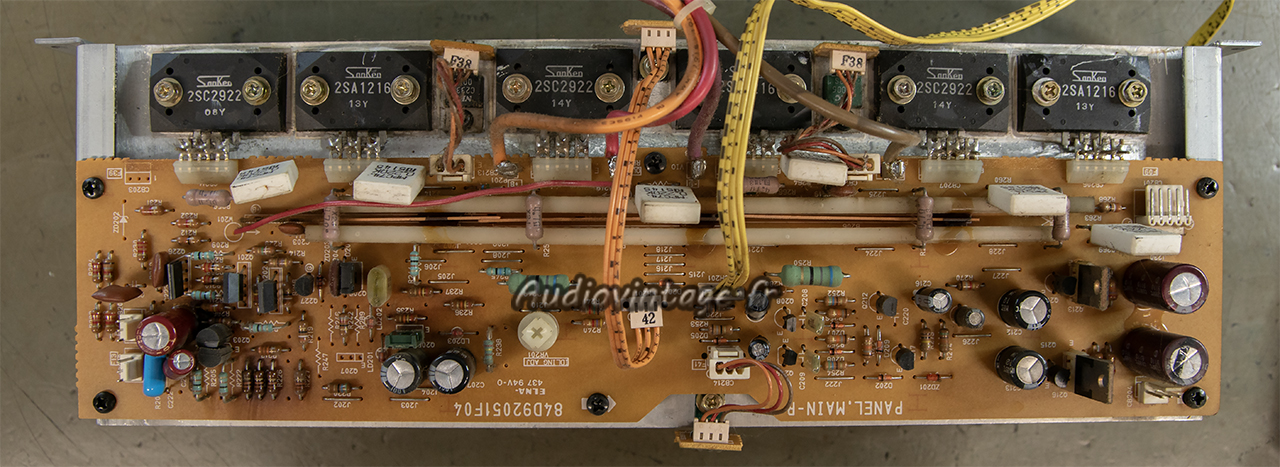

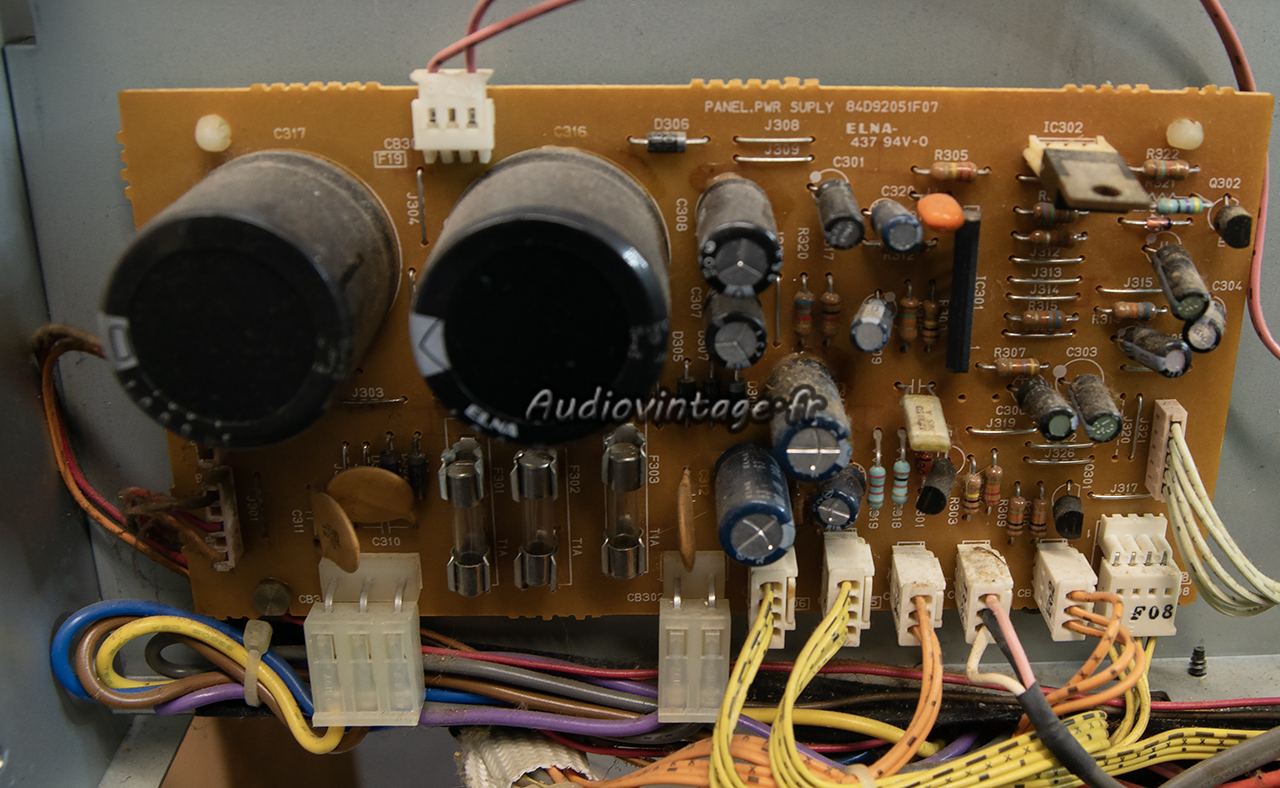

Retrait du circuit d’amplification droit.
Un peu de temps passer et la coupable est trouvée, une résistance est coupée.

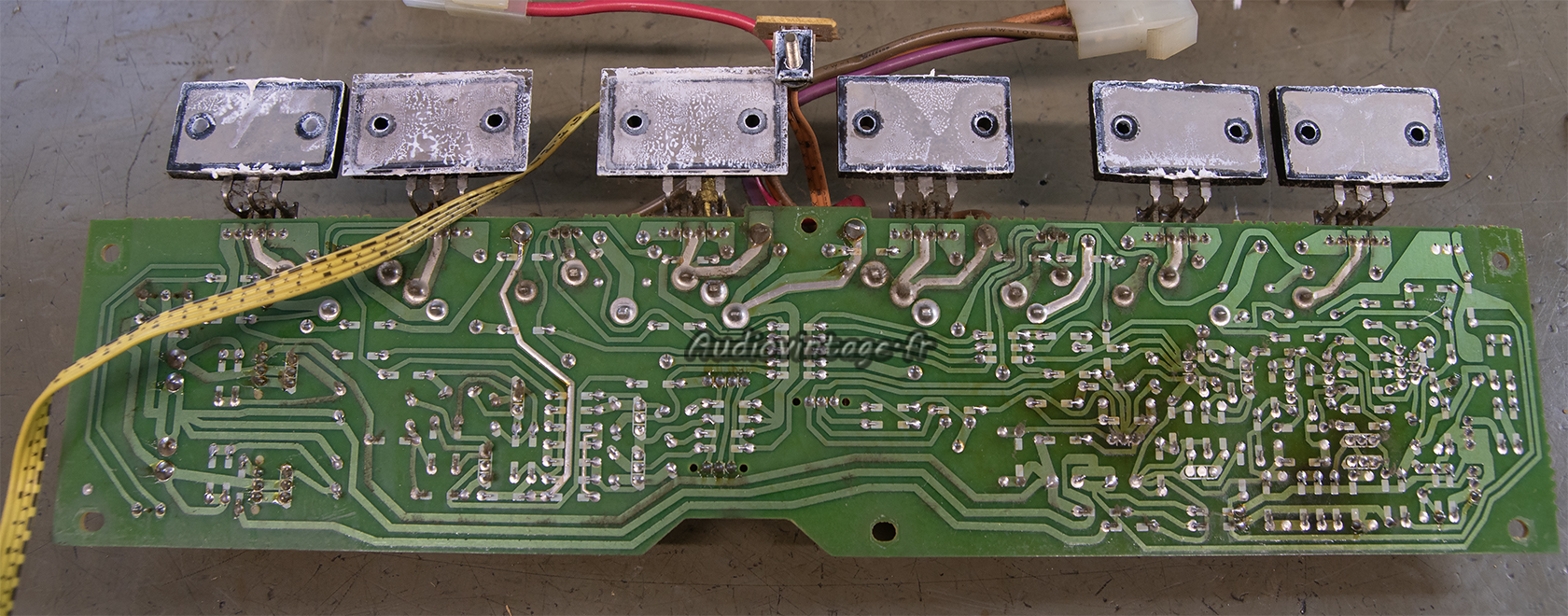

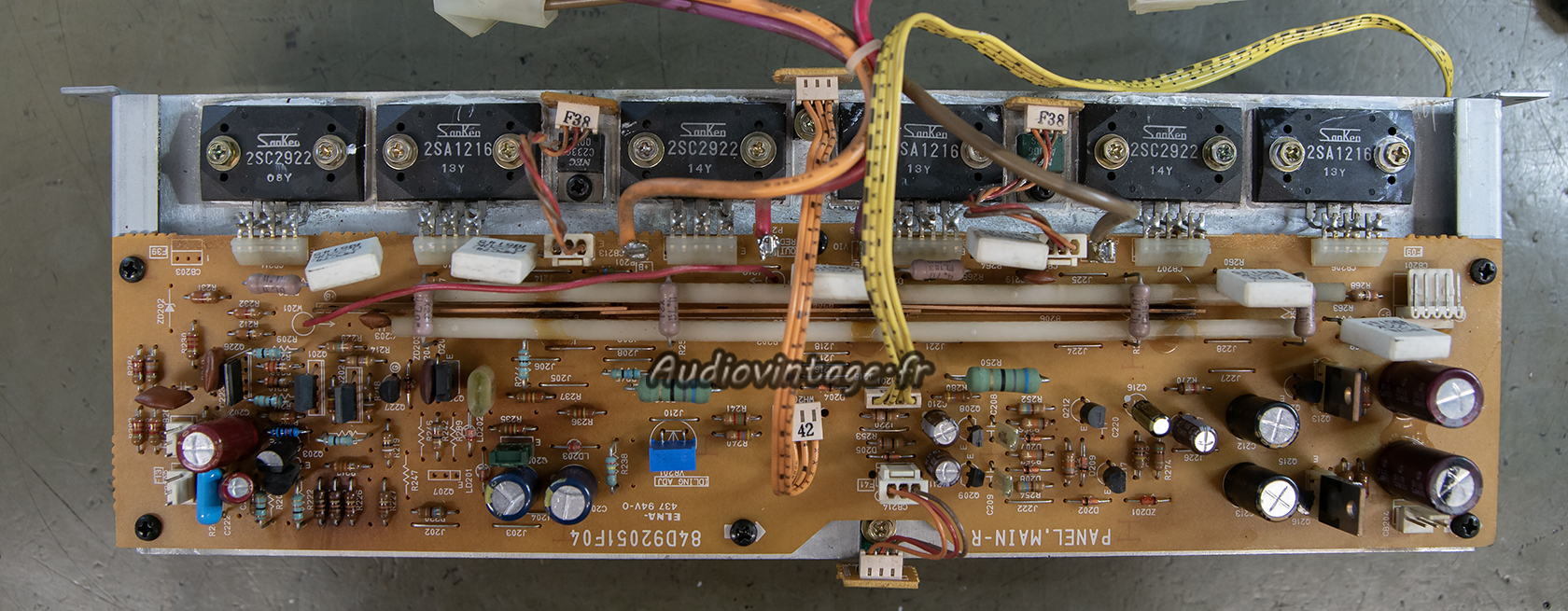

Vue côté soudures. Un M-03 sérieusement réparé et révisé, c’est un M-03 ou obligatoirement, toutes les soudures sont refaites sous les circuits d’amplifications.

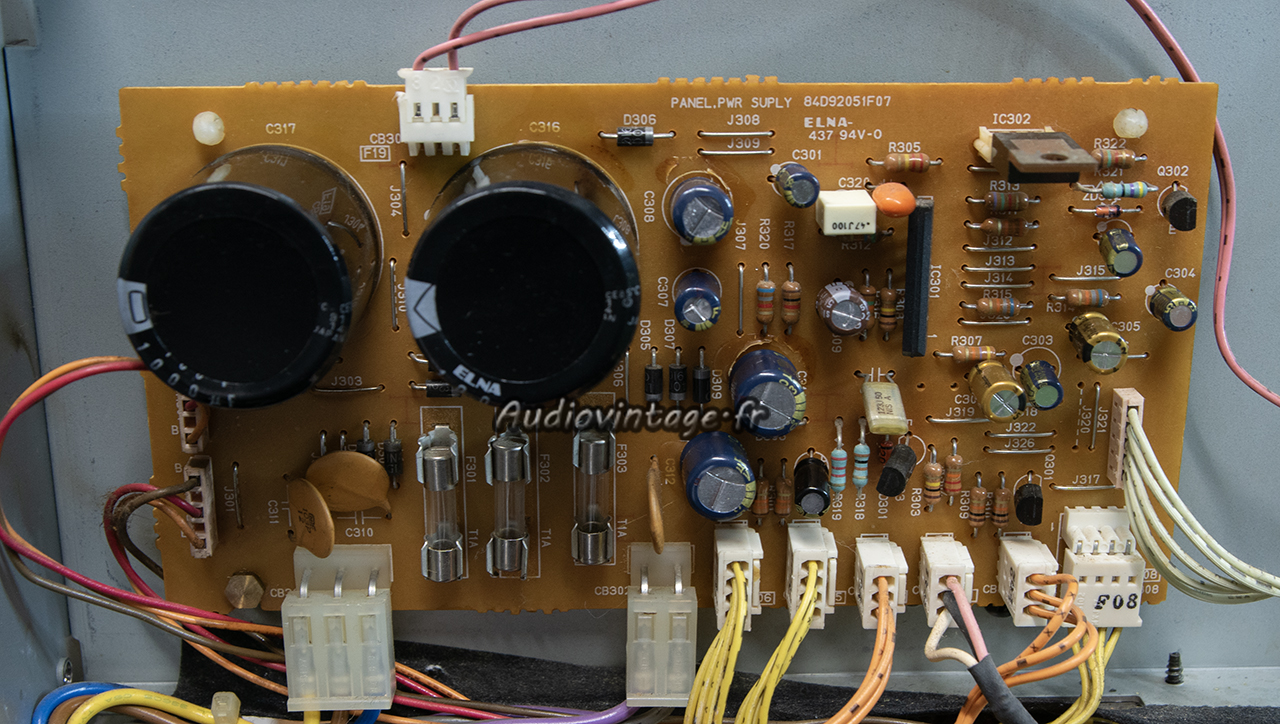

Les condensateurs chimiques usés (pas tous) sont remplacés. La résistance remplacée, tout comme la résistance ajustable du courant de repos. Soudures refaites, graisse fraiche sous les transistors de puissance.
Le canal gauche est également révisé sur le même principe.
A l’arrière.
Nombreux condensateurs chimiques remplacés et nombreuses soudures refaites.

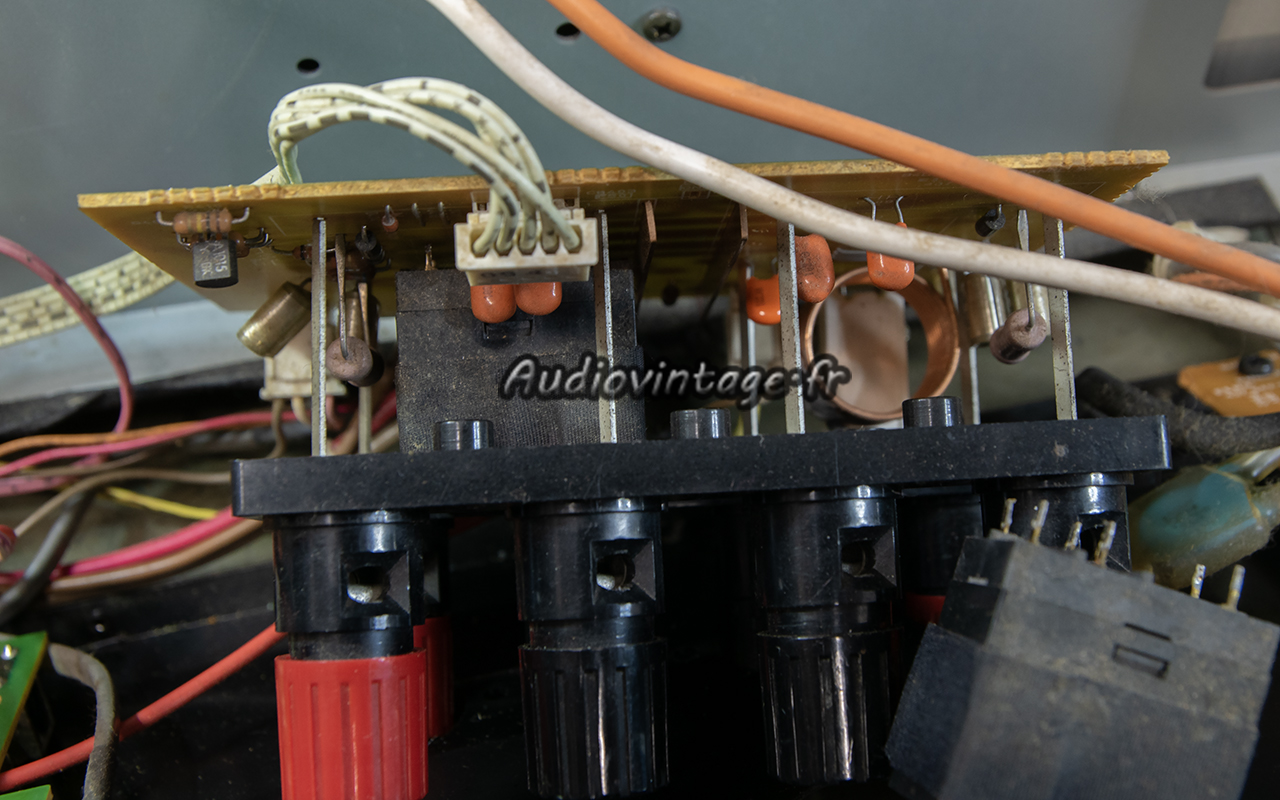

Tout comme les soudures sous les circuits de puissances, il est quasi obligatoire de sortir les relais de protection HP pour désoxyder les contacts.

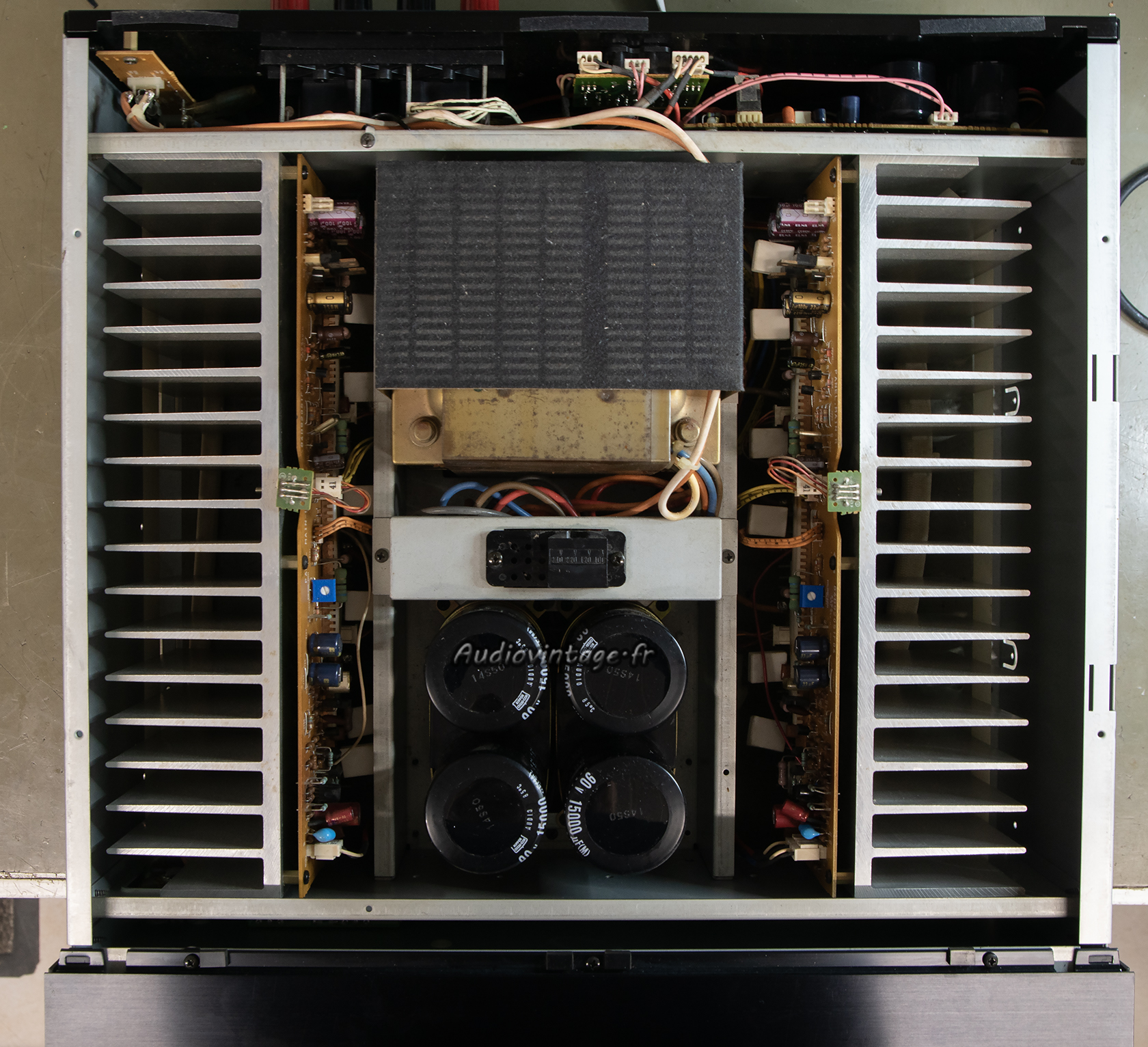

Je remonte le tout. Les courants de repos sont ajustés.
Terminé.

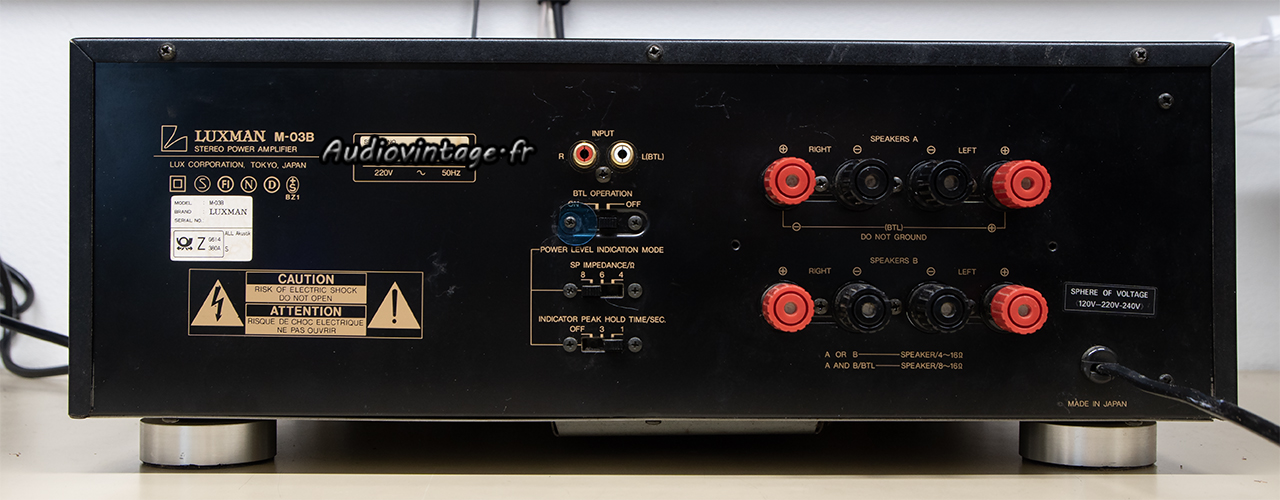

Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures :
Distorsion à 2x1w sous 8 ohms.

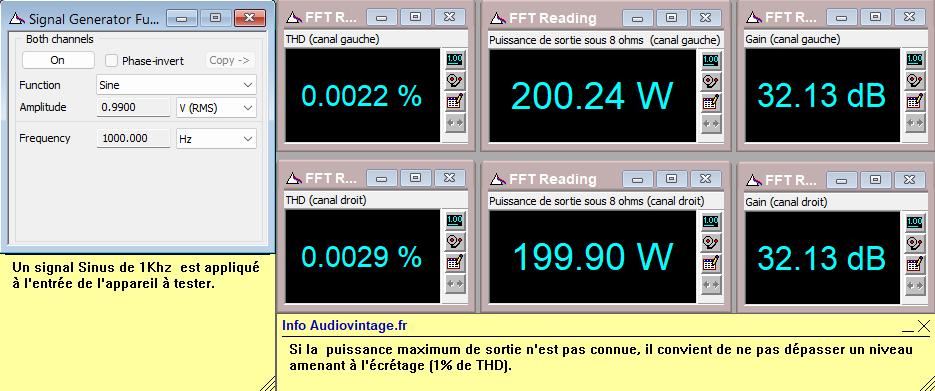

Distorsion à 2x200w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms.

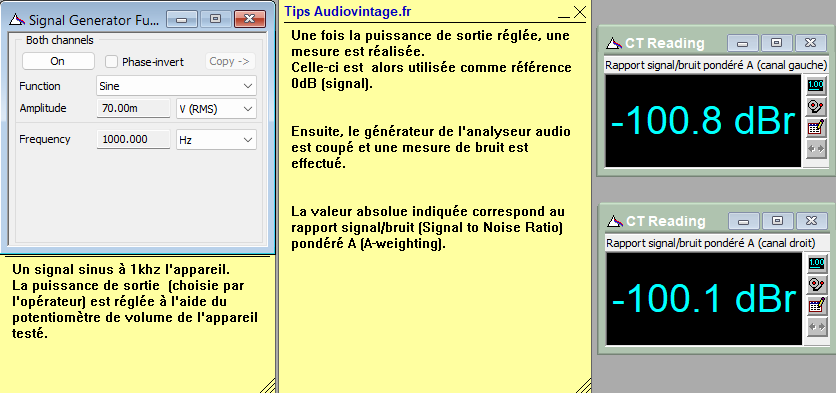

Rapport signal bruit à 2x1w sous 8 ohms.

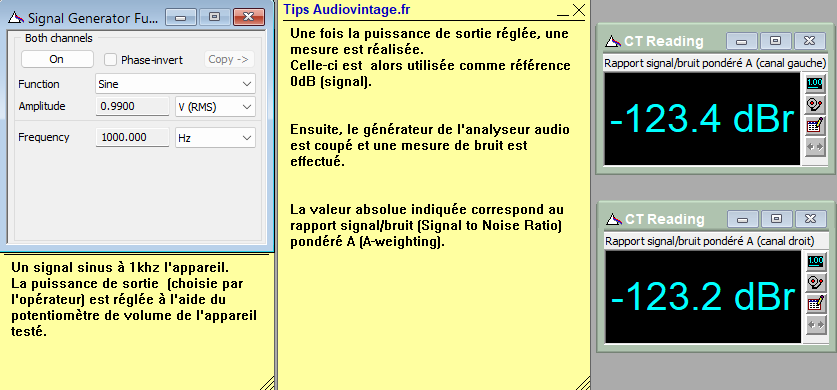

Rapport signal bruit à 2x200w sous 8 ohms.
Les mesures à l’oscilloscope :

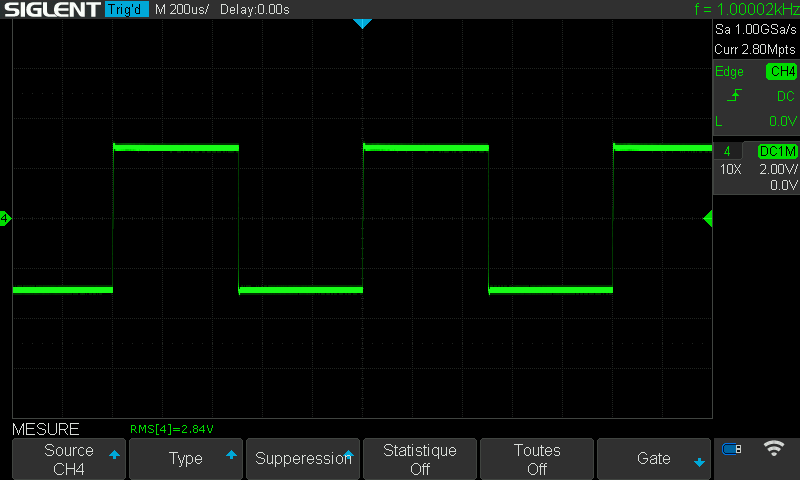

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
