Pioneer SA-500A

Pioneer SA-500A : mignon.
Le Pionner SA-500A est un tout petit intégré, que ce soit par sa taille ou sa puissance. Cela ne l’empêche pas de bien sonner. Remise à niveau d’un bel exemplaire.

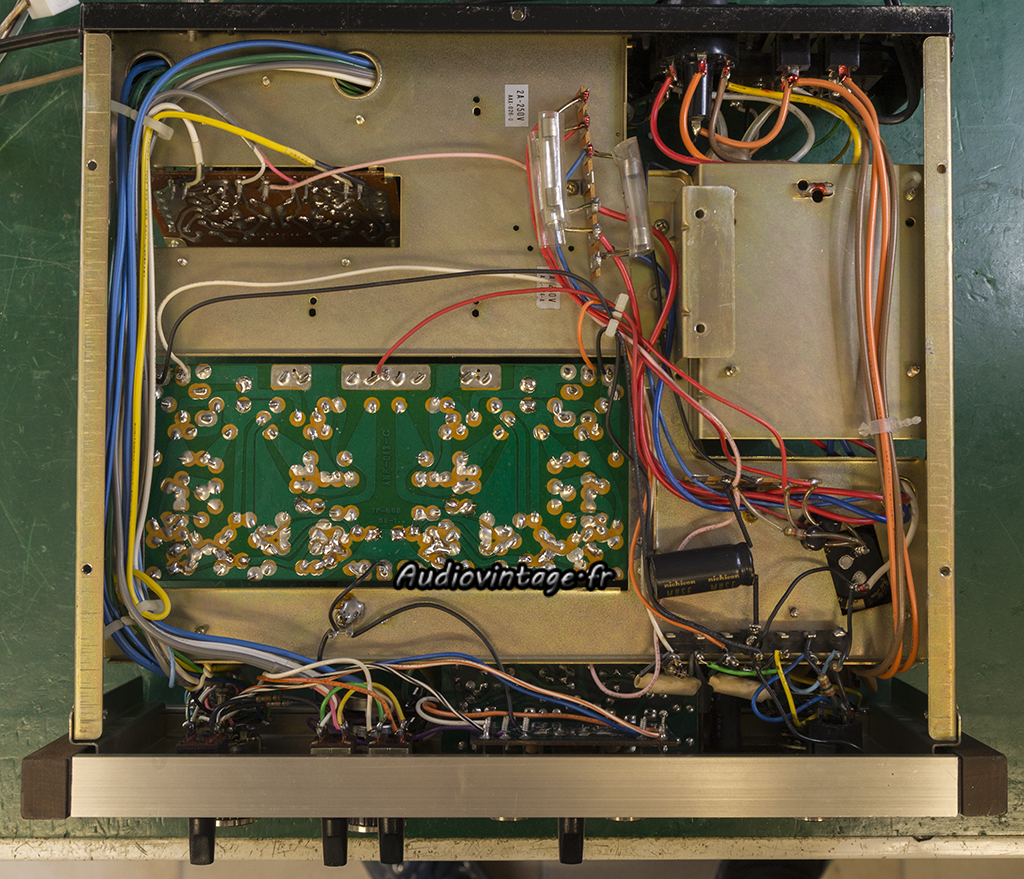

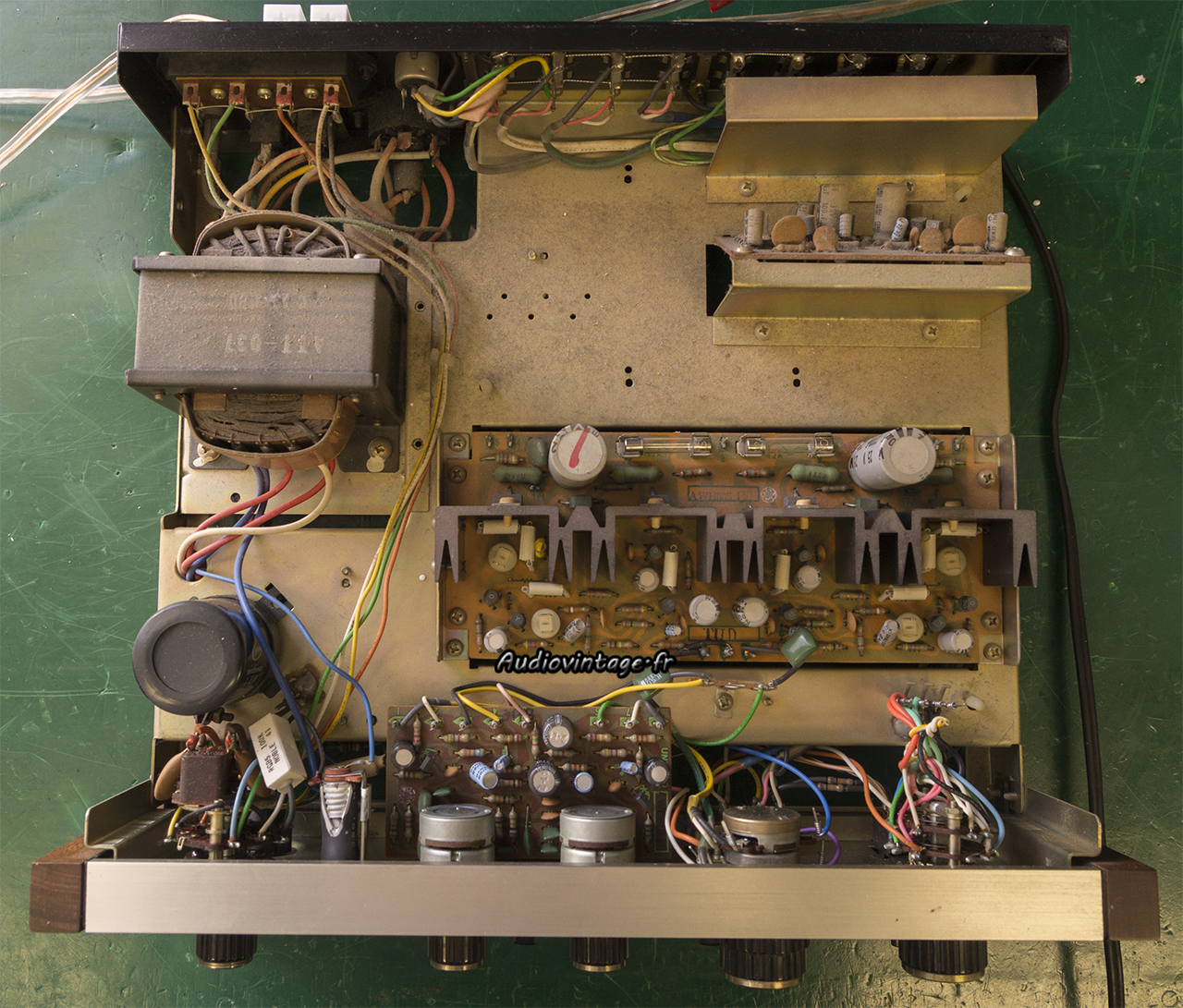

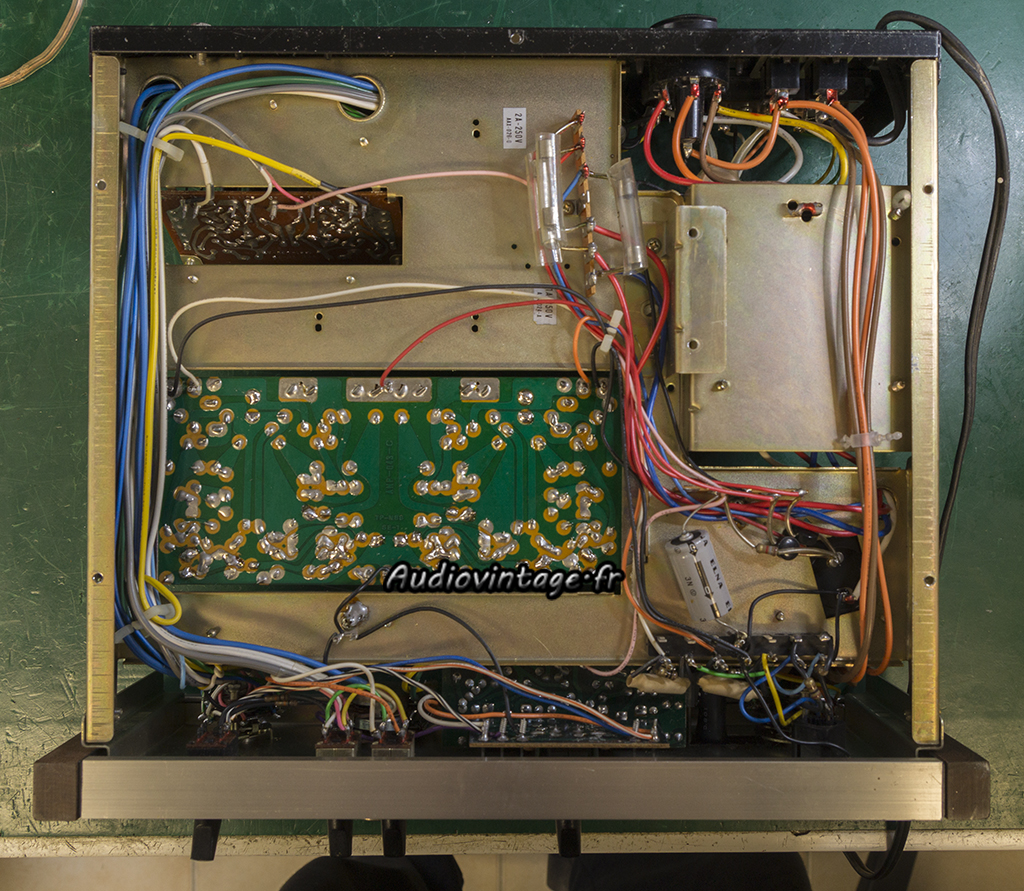

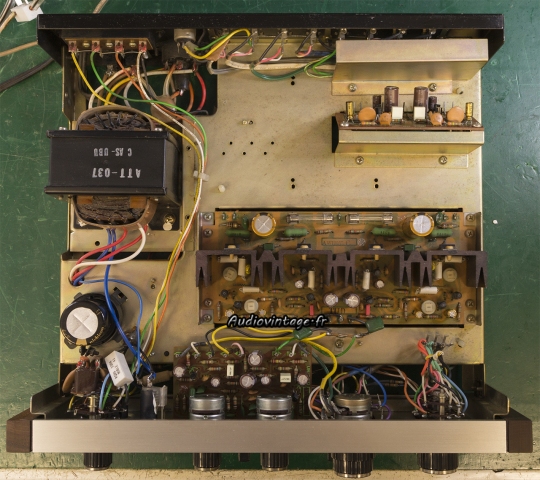

Pioneer SA-500A : à son arrivée.
Pioneer SA-500A : à son arrivée.
Il est dans son état d’origine. De multiples mauvais contacts dans les commandes nuisent à son utilisation. L’ampoule signifiant sa mise en route est HS. Le support de celle-ci partira en miette lorsque viendra le temps de m’en occuper.

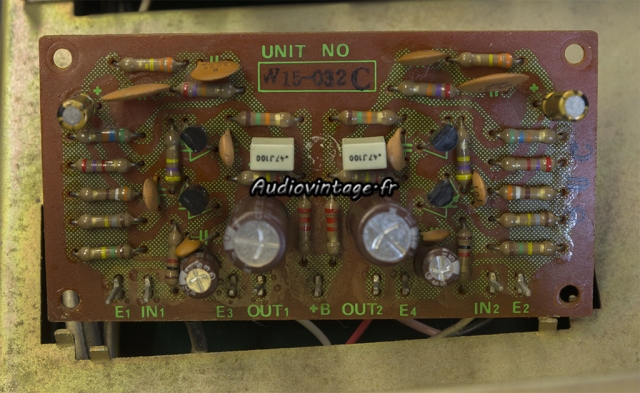

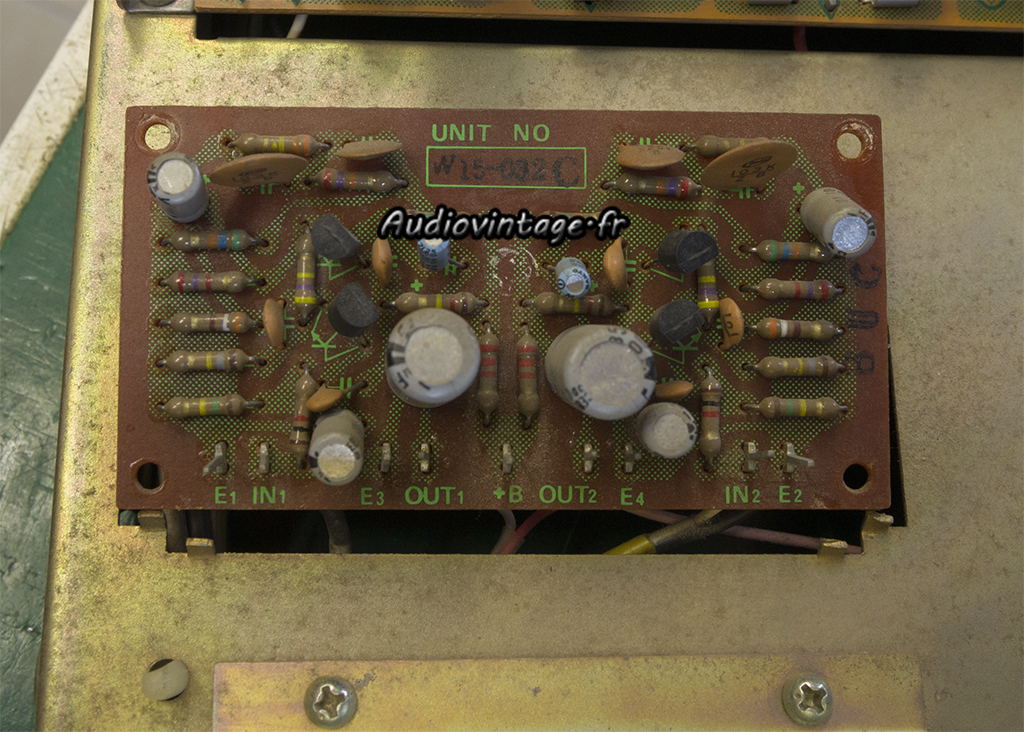

Pioneer SA-500A : circuit phono à réviser.
Intéressons-nous à l’étage phono.

Pioneer SA-500A : circuit phono révisé.
Condensateurs chimiques et transistors sont remplacés.

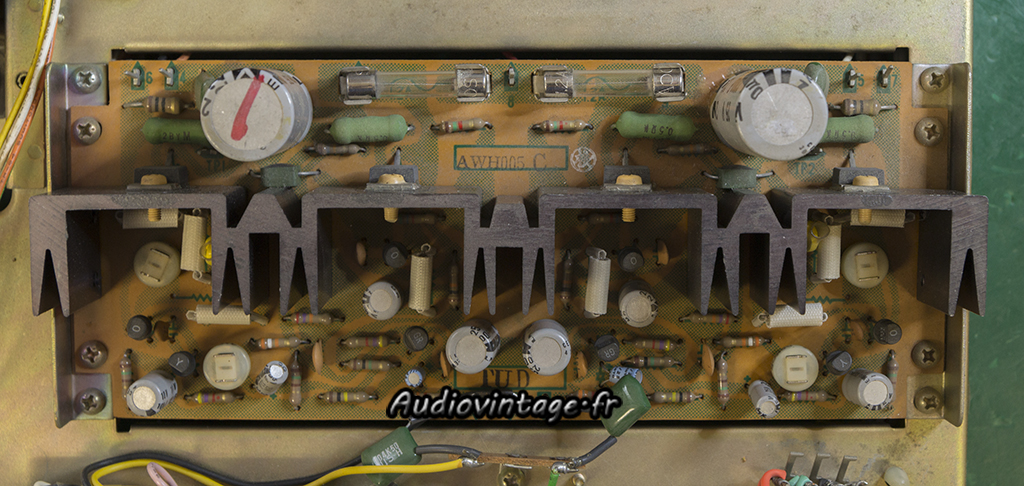

Pioneer SA-500A : circuit driver à revoir.
Puis nous passons au circuit principal d’amplification.

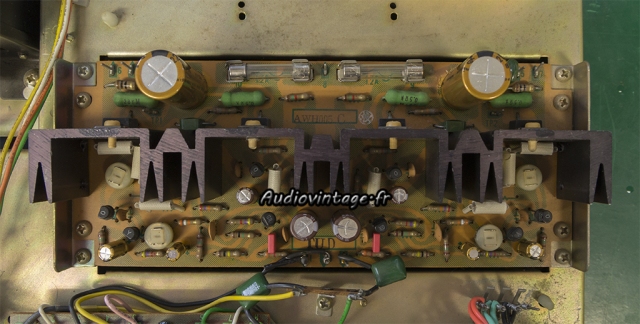

Pioneer SA-500A : circuit driver revu.
Condensateurs chimiques remplacés.

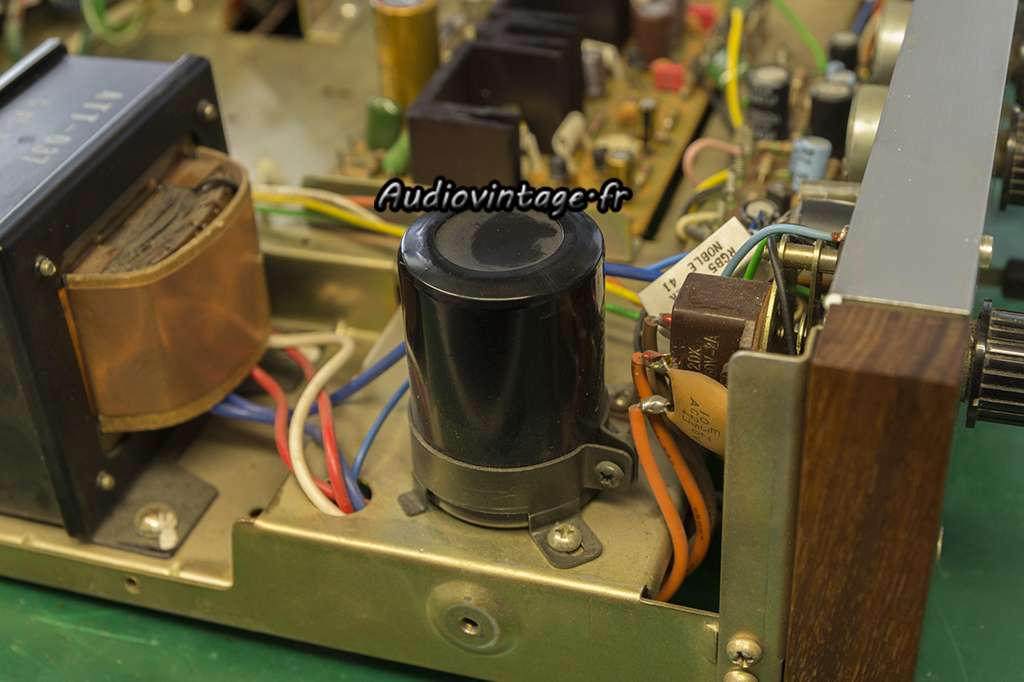

Pioneer SA-500A : capa à remplacer.
Le condensateur de filtrage d’alimentation original.

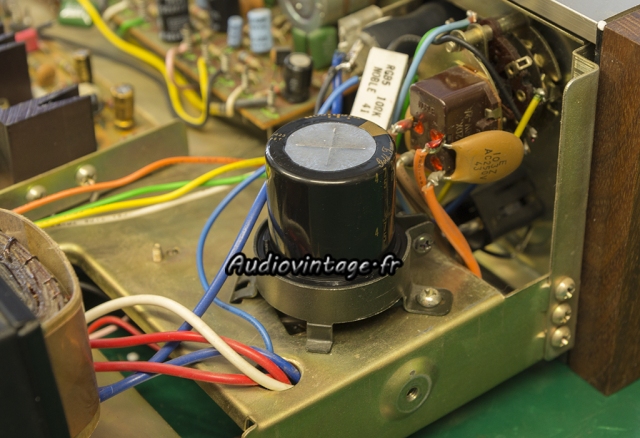

Pioneer SA-500A : capa filtrage neuve en place.
Il laisse place à un petit jeune 🙂

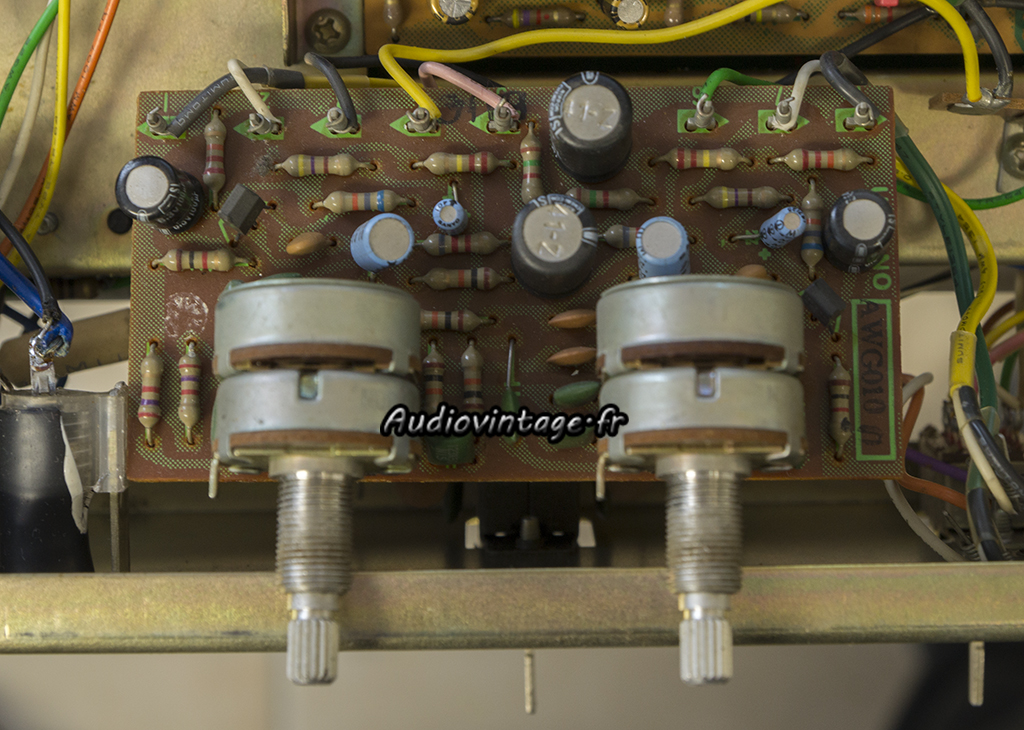

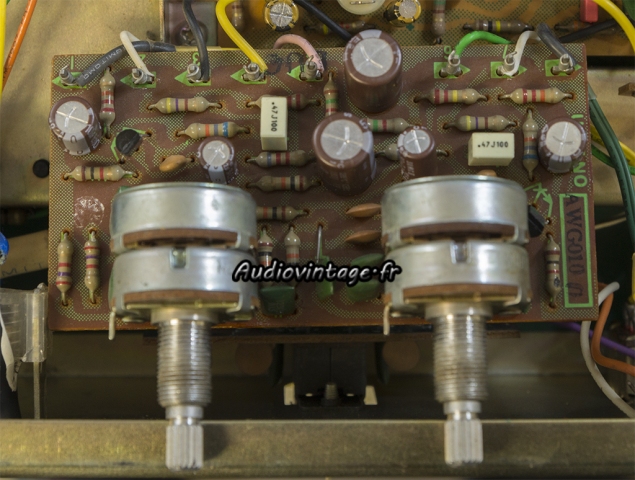

Pioneer SA-500A : circuit tonalité à revoir.
Le circuit de tonalité.

Pioneer SA-500A : circuit de tonalité revu.
Condensateurs chimiques et transistors sont remplacés.

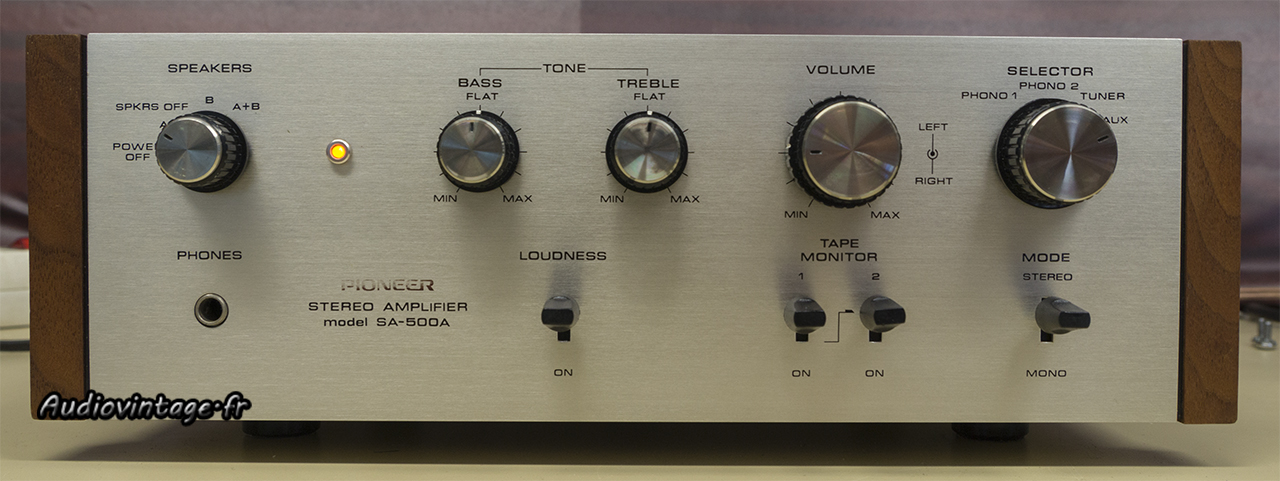

Pioneer SA-500A : terminé.
Pioneer SA-500A : terminé.
Terminé. L’ampoule et son support sont remplacés, les commandes soigneusement nettoyées. Les courants de repos et points milieu (symétrie de l’écrêtage) sont ajustés.

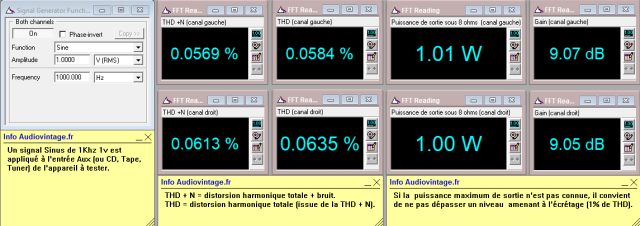

Pioneer SA-500A : distorsion-à-2x1w-sous-8-ohms-entrée-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Pioneer SA-500A : distorsion-à-2x10w-sous-8-ohms-entrée-aux
Distorsion à 2x10w sous 8 ohms, entrée aux.

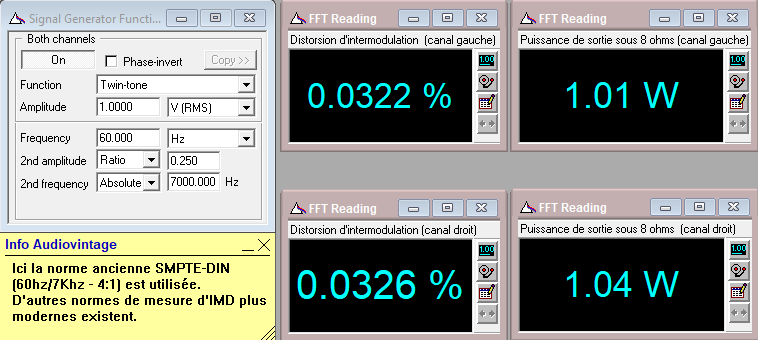

Pioneer SA-500A : IMD-à-2x1w-sous-8-ohms-entrée-aux
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

Pioneer SA-500A : IMD-à-lécrêtage-sous-8-ohms-entrée-aux
Distorsion d’intermodulation à l’écrêtage sous 8 ohms, entrée aux.

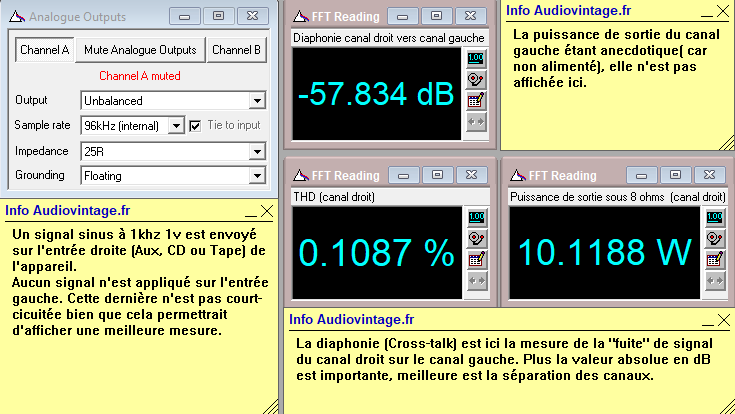

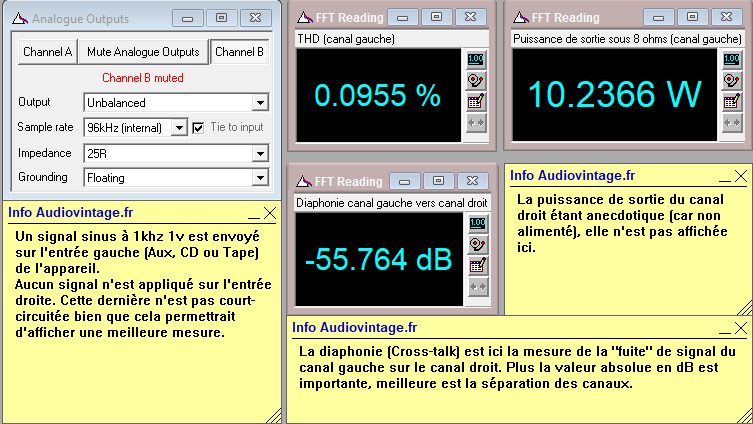

Pioneer SA-500A : Diaphonie-du-canal-droit-sur-le-canal-gauche-à-puissance-nominale-entrée-aux
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux.

Pioneer SA-500A : Diaphonie-du-canal-gauche-sur-le-canal-droit-à-puissance-nominale-entrée-aux
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux.

Pioneer SA-500A : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Pioneer SA-500A : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-loudness-on
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Pioneer SA-500A : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteurs-grave-et-aigu-au-maxi-et-mini
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs graves et aigus au maxi et mini.

Pioneer SA-500A : Rapport-signal-bruit-à-2x10w-sous-8-ohms-entrée-aux
Rapport signal bruit à 2x10w sous 8 ohms, entrée aux.

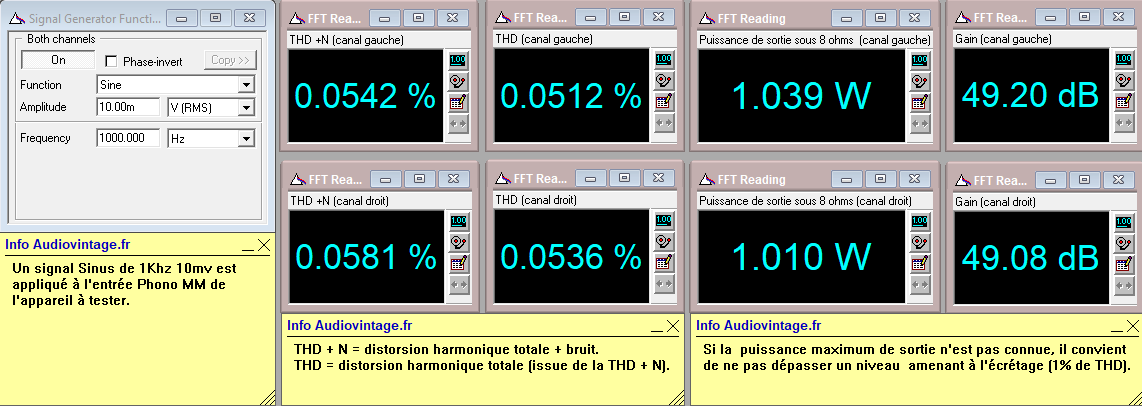

Pioneer SA-500A : distorsion-à-2x1w-sous-8-ohms-entrée-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Pioneer SA-500A : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Pioneer SA-500A : Rapport-signal-bruit-à-2x10w-sous-8-ohms-entrée-phono
Rapport signal bruit à 2x10w sous 8 ohms, entrée phono.

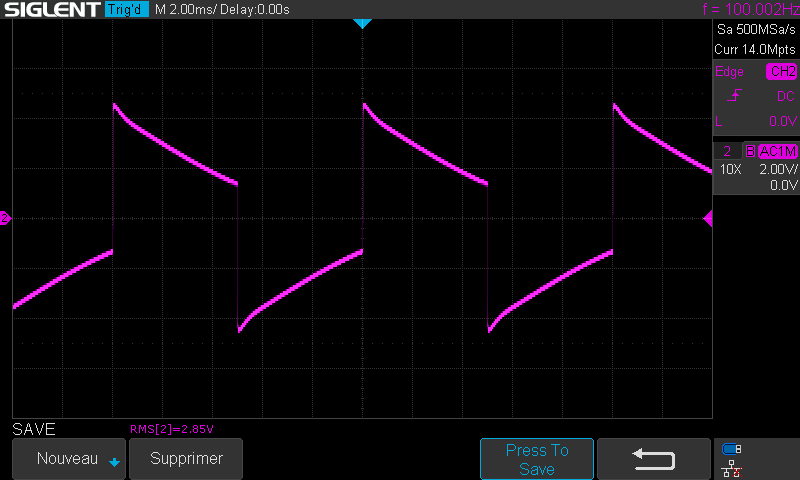

Pioneer SA-500A : signal-carré-à-100hz
Pioneer SA-500A : signal-carré-à-1khz
Pioneer SA-500A : signal-carré-à-10khz

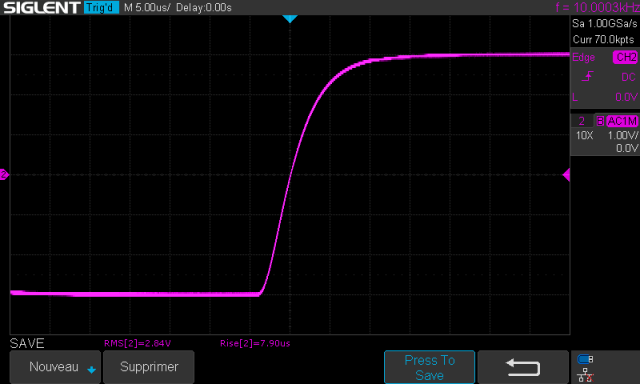

Pioneer SA-500A : temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

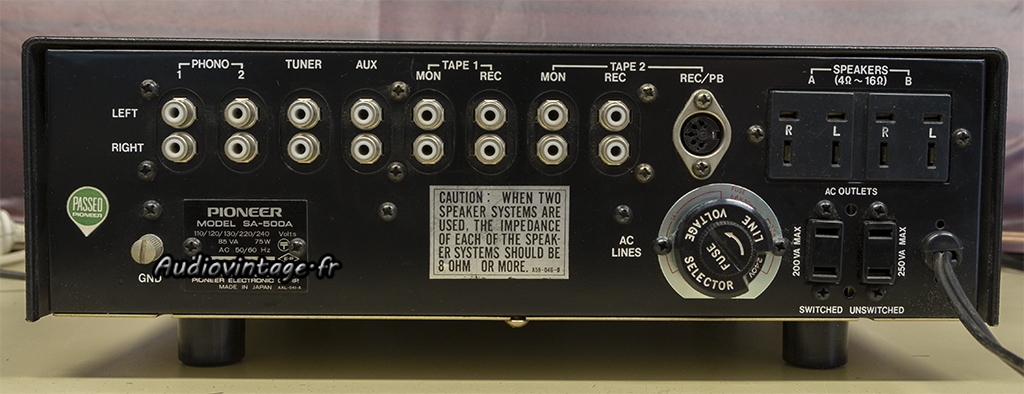

Pioneer SA-500A : connectique.
Connectique.
