Toujours énormément de travail en ce début d’année ; Je vous propose de commencer par un amplificateur que j’apprécie beaucoup et que e vous n’avez pas vu beaucoup sur Audiovintage (c’est ironique bien sur 🙂 ) un Luxman L-30.

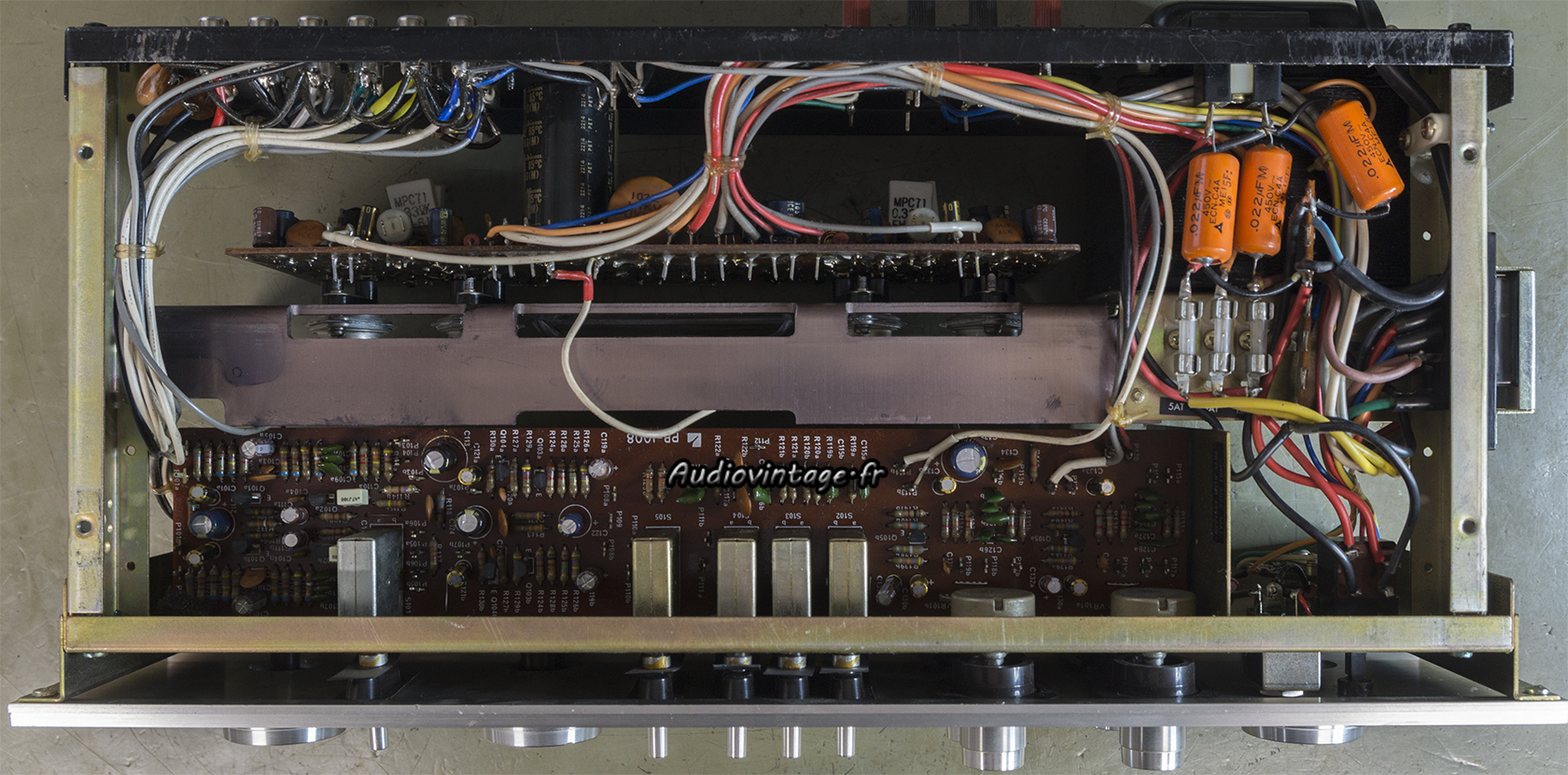

Luxman L-30 : à son arrivée.
Luxman L-30 : à son arrivée.

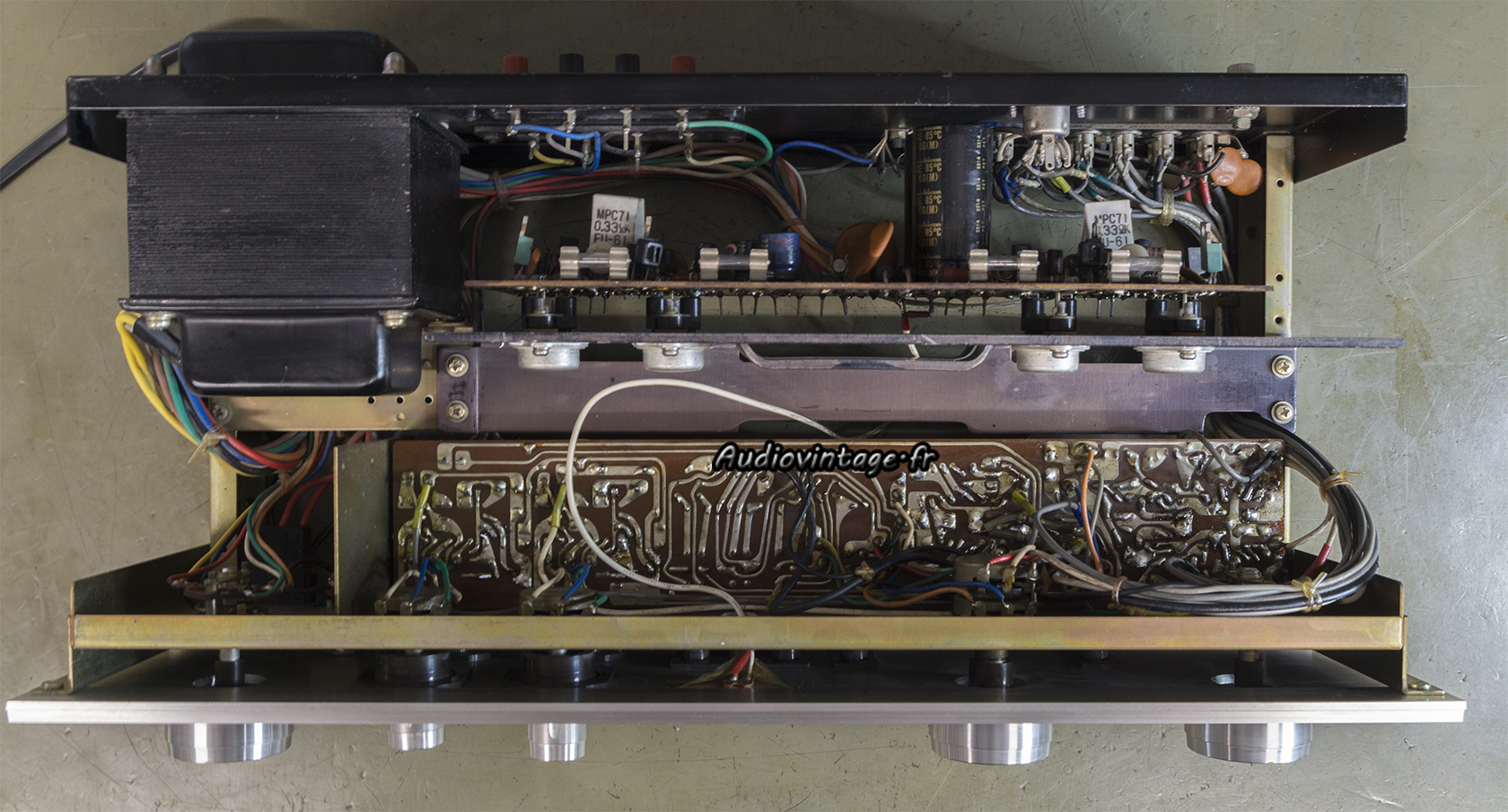

Il m’a été confié pour une restauration complète.
Il fonctionne toujours plus ou moins bien, le propriétaire se plaint de quelques soucis liés à l’âge, mais hélas, quelqu’un est déjà passé par ici.

Luxman L-30 : bricolman est passé par la.

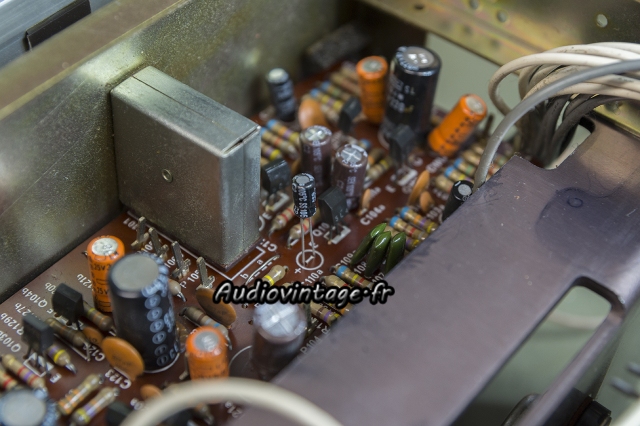

C’est un exemple parmi d’autres. D’autres condensateurs ont été remplacés sur ce circuit, en respectant rarement les valeurs d’origine, et avec souvent un montage « particulier » comme celui-ci.

Luxman L-30 : circuit principal à revoir.

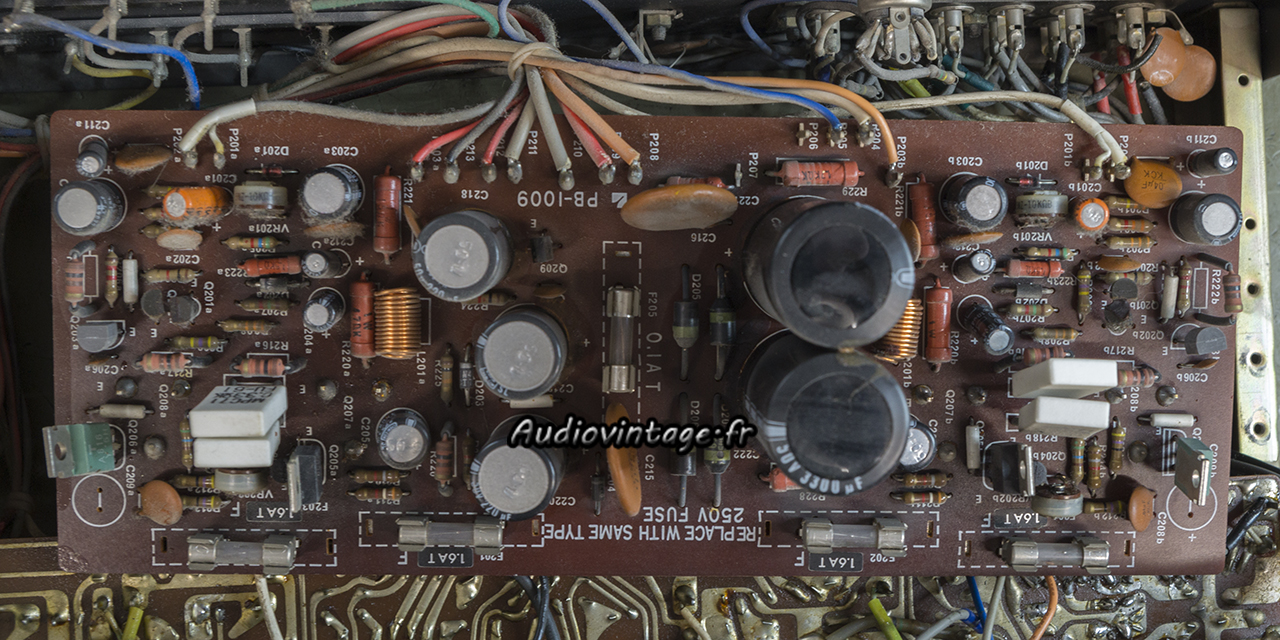

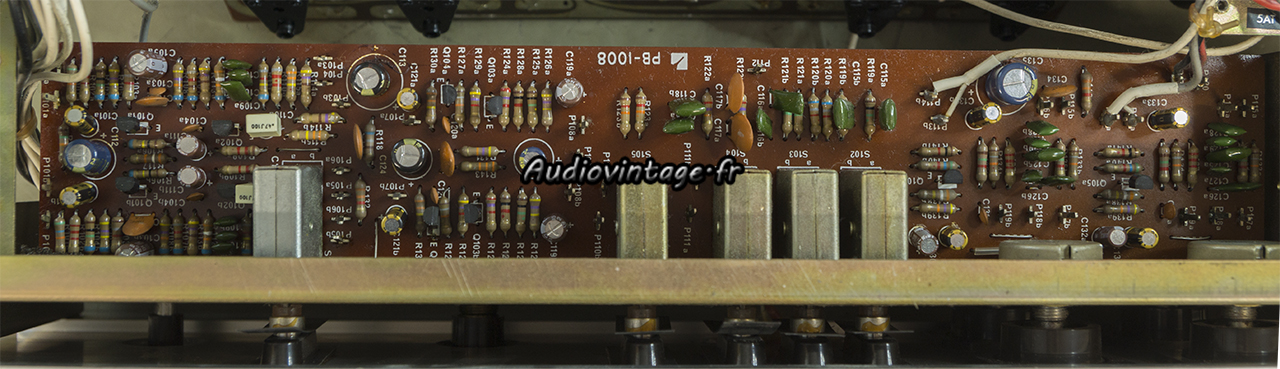

Le circuit principal regroupant alimentation et amplification finale.

Luxman L-30 : circuit principal révisé.
Tous les condensateurs chimiques sont remplacés ainsi que certains transistors.

Luxman L-30 : circuit secondaire à réviser.

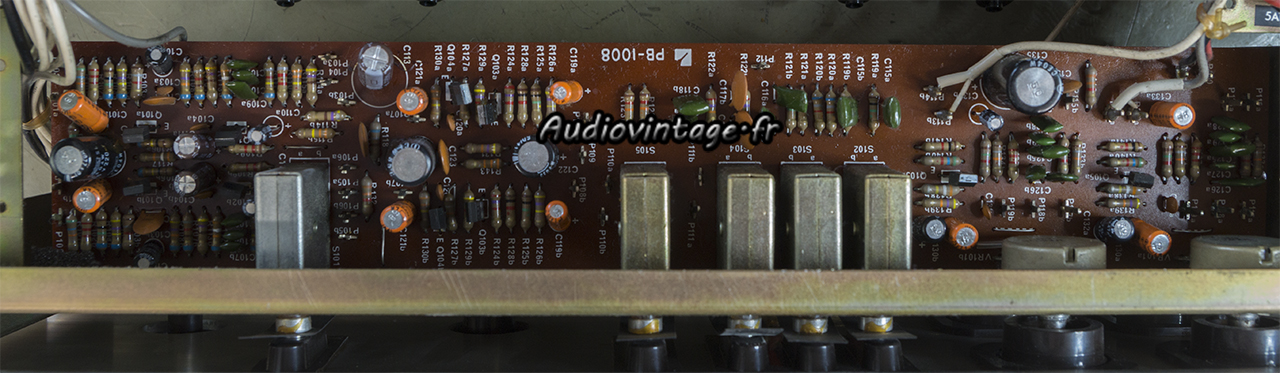

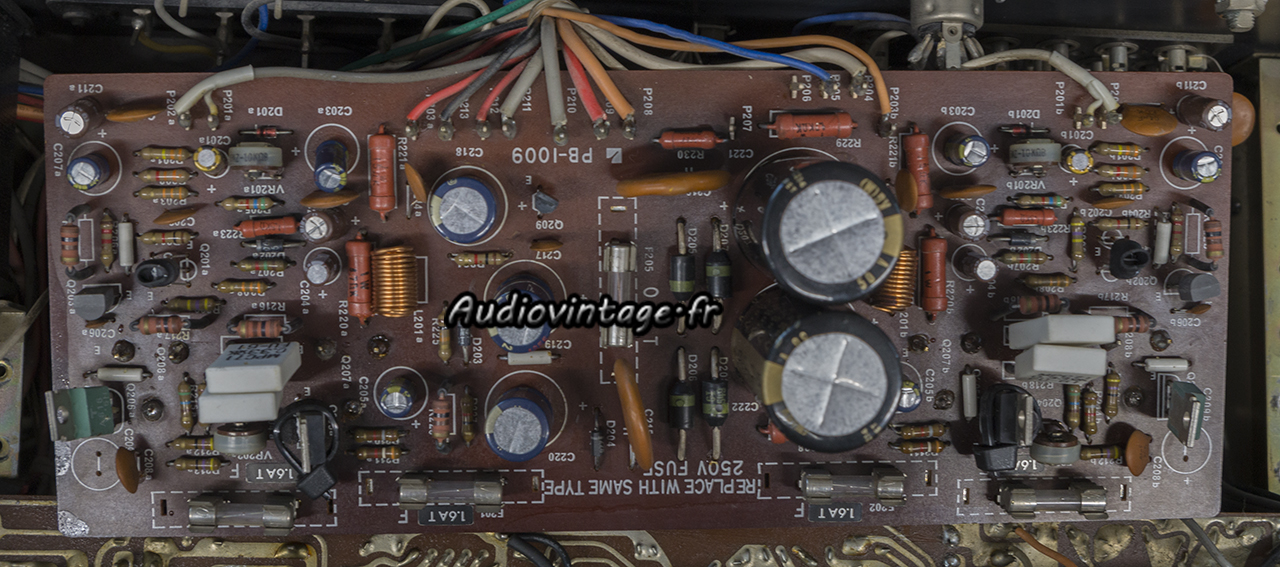

Le second circuit, buffer, étage de tonalité et étage phono.

Luxman L-30 : circuit secondaire révisé.
Tous les condensateurs chimiques et les transistors sont remplacés.

Luxman L-30 : micas neufs, graisse fraiche.

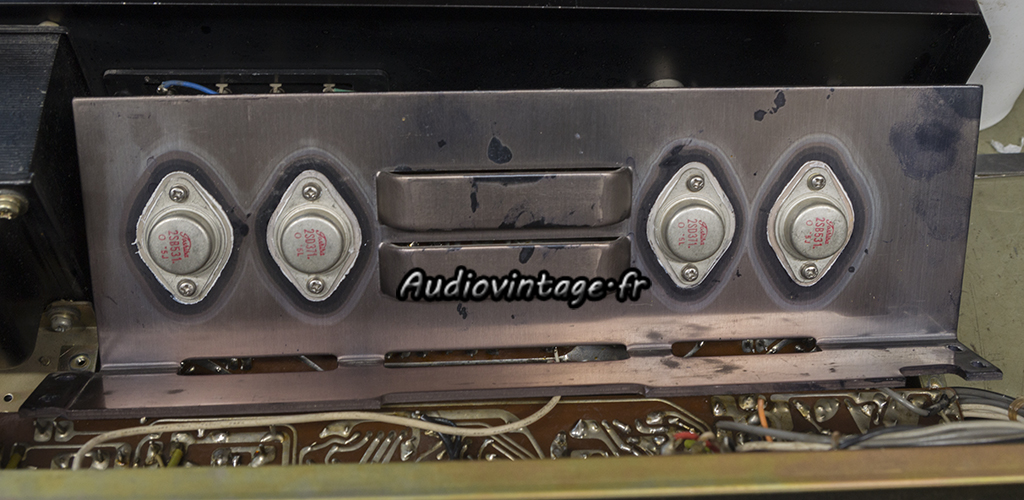

Les transistors de puissances ont été nettoyés, testés puis remontés sur des micas neufs et de la graisse fraiche.

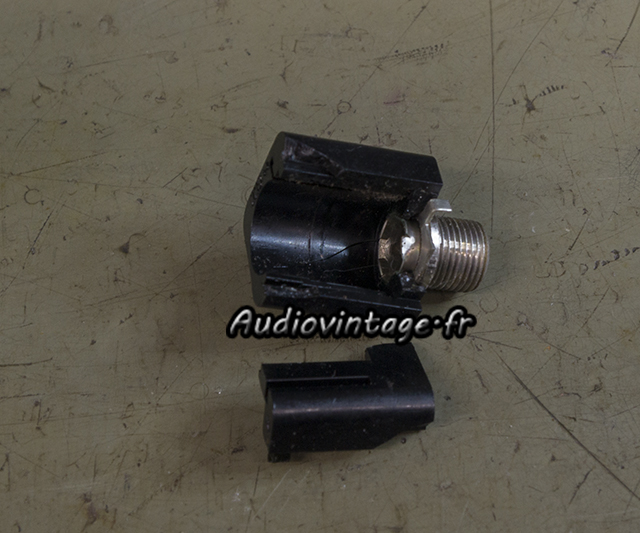

Luxman L-30 : prise casque détruite.
Petite surprise imprévue, la prise casque est brisée.

Luxman L-30 : nouvelle prise casque montée.
Remplacée.

Luxman L-30 : terminé.
Luxman L-30 : terminé.
Tout est remonté. L’appareil est passé en 240v, les commandes nettoyées, courants de repos et offsets ajustés. Terminé.

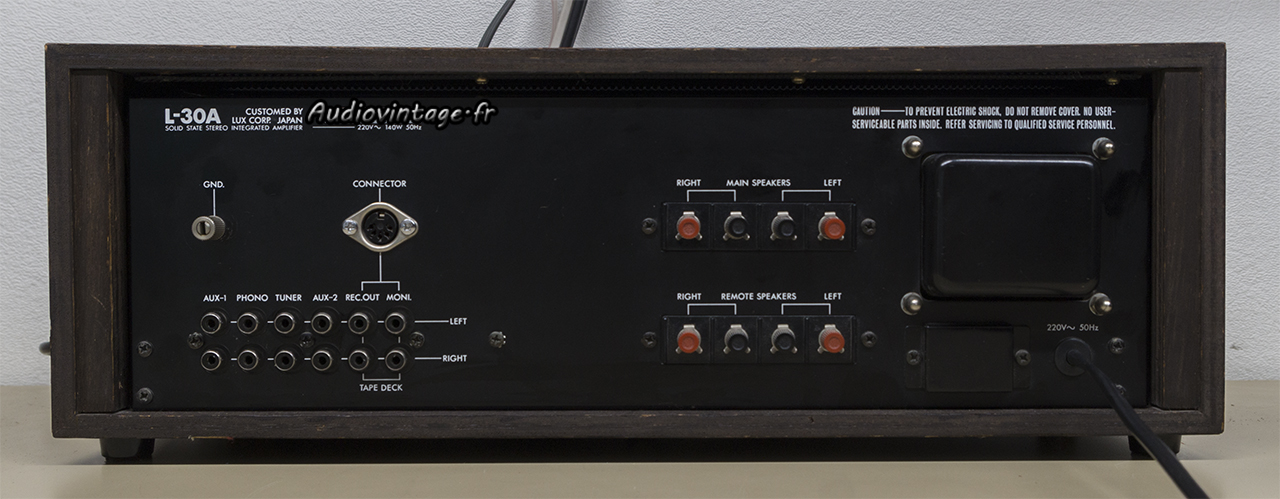

Luxman L-30 : connectique.
Connectique.

Les mesures sur entrée Aux :

Luxman L-30 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : distorsion-a-2x32w-sous-8-ohms-entree-aux
Distorsion à 2x32w sous 8 ohms, entrée aux.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-30 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : rapport-signal-bruit-a-2x32w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x32w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-30 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono

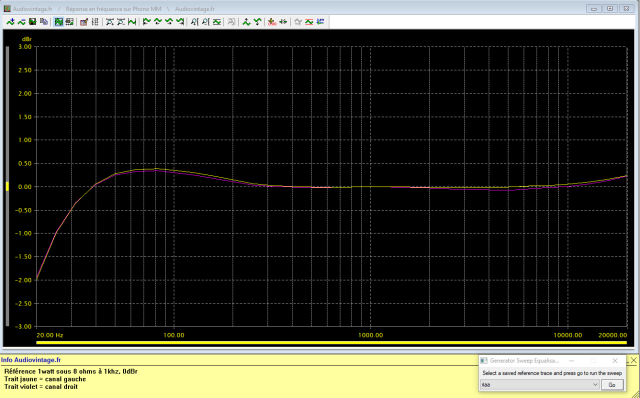

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Luxman L-30 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono

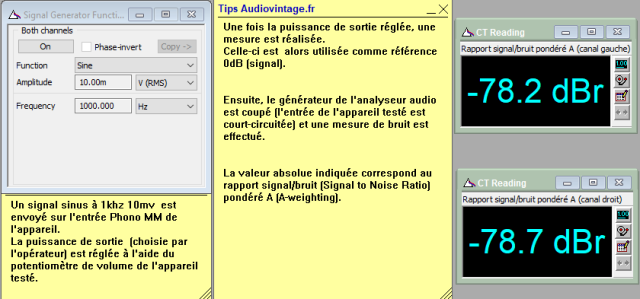

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Luxman L-30 : rapport-signal-bruit-a-2x32w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x32w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Luxman L-30 : signal-carre-a-100hz
Luxman L-30 : signal-carre-a-1khz
Luxman L-30 : signal-carre-a-10khz

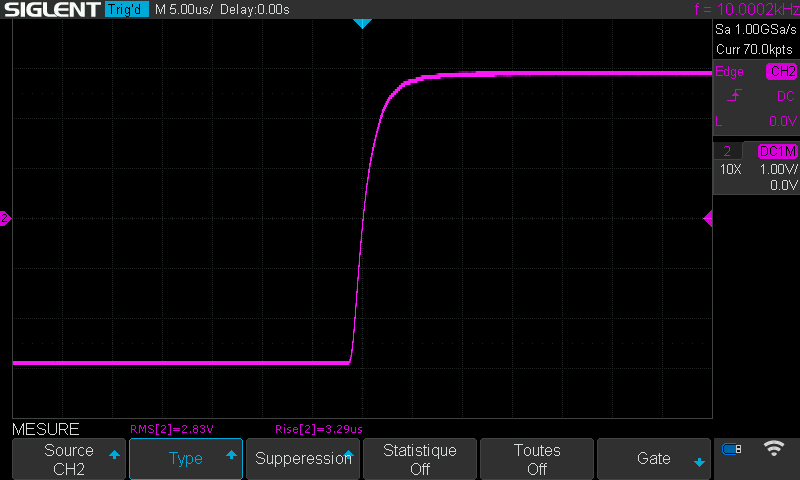

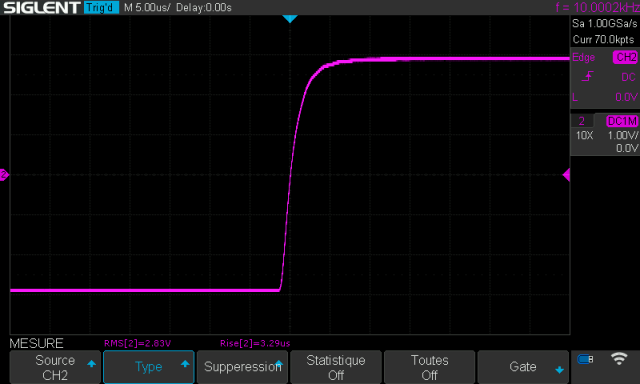

Luxman L-30 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
