Luxman M-03 : quelques accidents de la vie sont visibles….
Ce gros bloc de puissance Luxman M-03 accompagnera un autre bloc identique déjà présenté ici (mais en version « black ») pour un usage en double mono. Mais avant tout, révision générale.

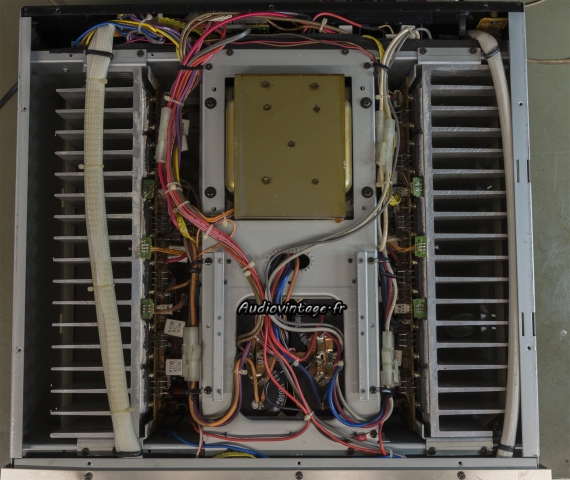

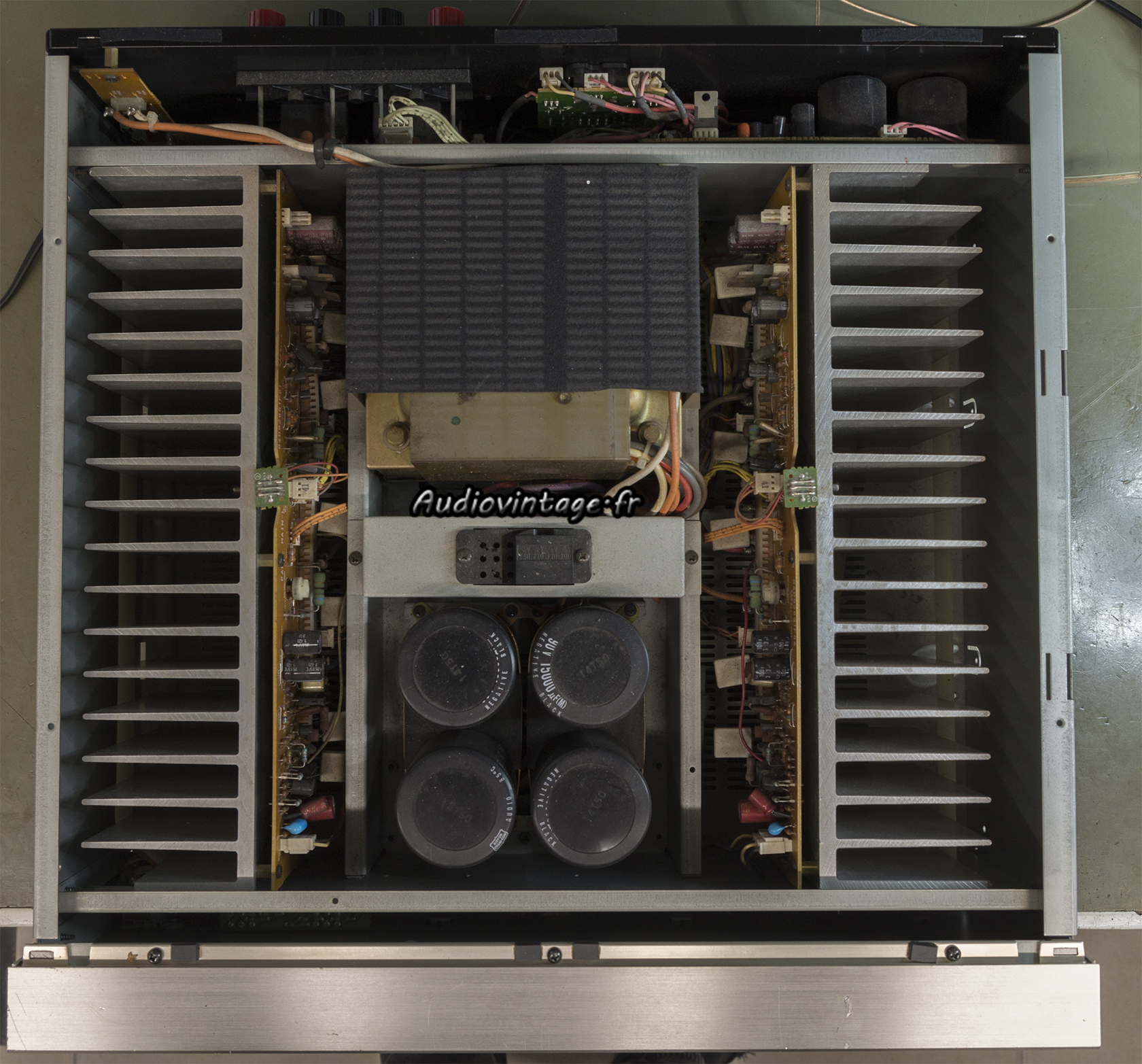

Luxman M-03 : à son arrivée.
Luxman M-03 : à son arrivée.
Esthétiquement, on a vu mieux, mais ce M-03 fonctionne encore correctement. Il est temps d’intervenir.
Le célèbre adage « if it ain’t broke, don’t fix it » n’a pas lieu d’être sur ce type de matériel. Les défauts récurrents de soudures en mauvais état pouvant se transformer en grosse panne…

Luxman M-03 : circuit droit à revoir.
Retrait du canal droit.

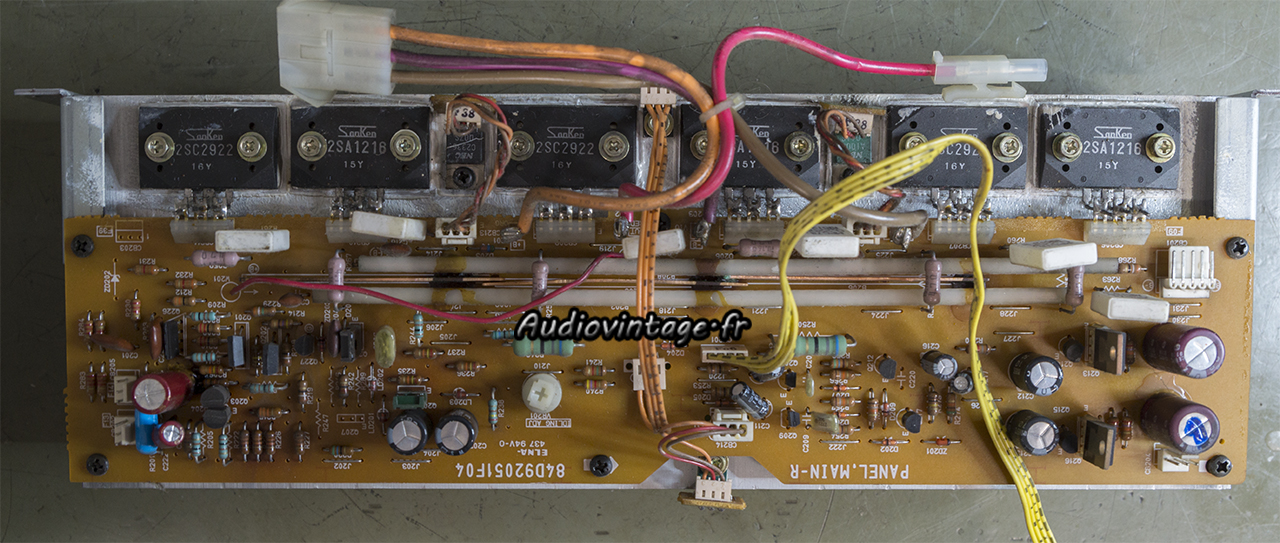

Luxman M-03 : circuit droit révisé.
La plupart des condensateurs chimiques sont remplacés. Reste en place les excellents Elna « Audio » parfaits à la mesure.
La résistance ajustable de courant de repos est remplacée. Un peu de « grattage » de colle mal placée et surtout, la réfection de toutes les soudures sous le circuit, problème number one dans ces machines.
Le canal gauche reçoit des soins identiques.

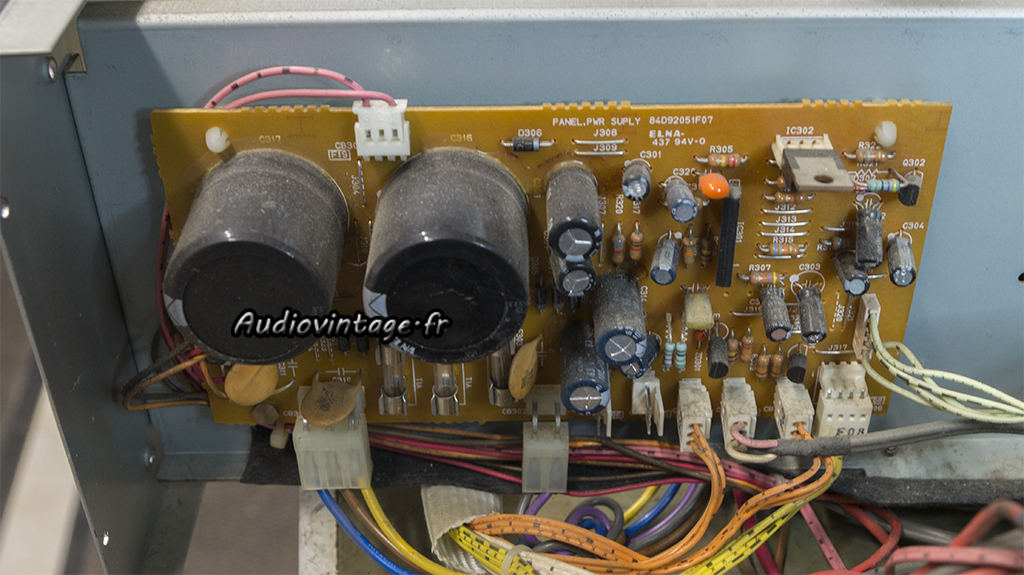

Luxman M-03 : circuit alimentation/protection à revoir.
A l’arrière, le circuit de protection et d’alimentation.

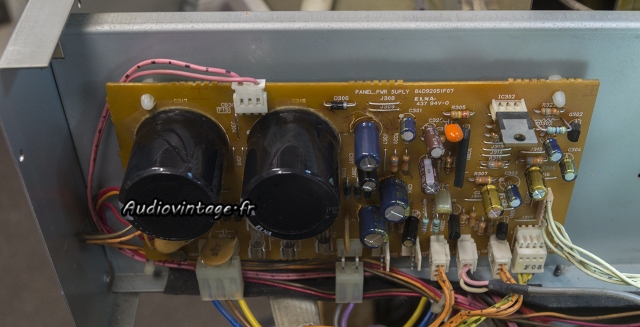

Luxman M-03 : circuit alimentation/protection révisé.
Ici, la plupart des condensateurs chimiques sont remplacés et de nombreuses soudures refaites par sécurité.

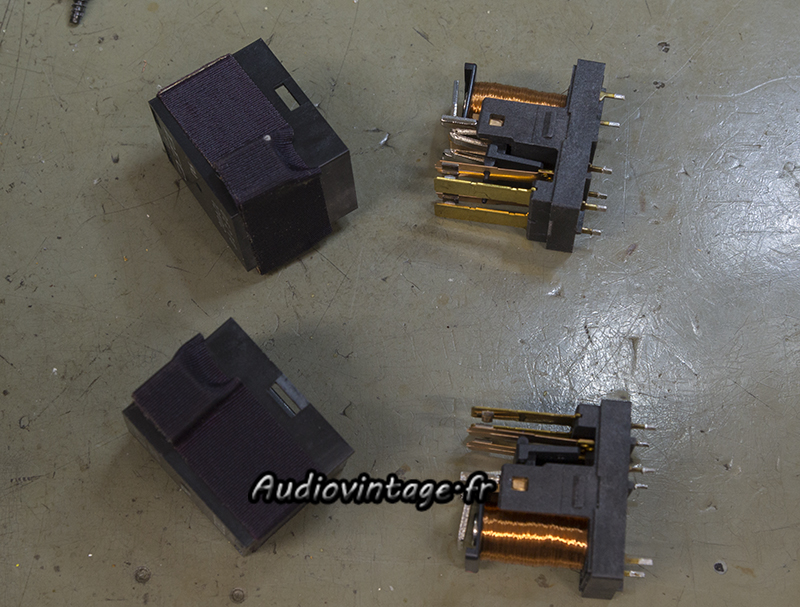

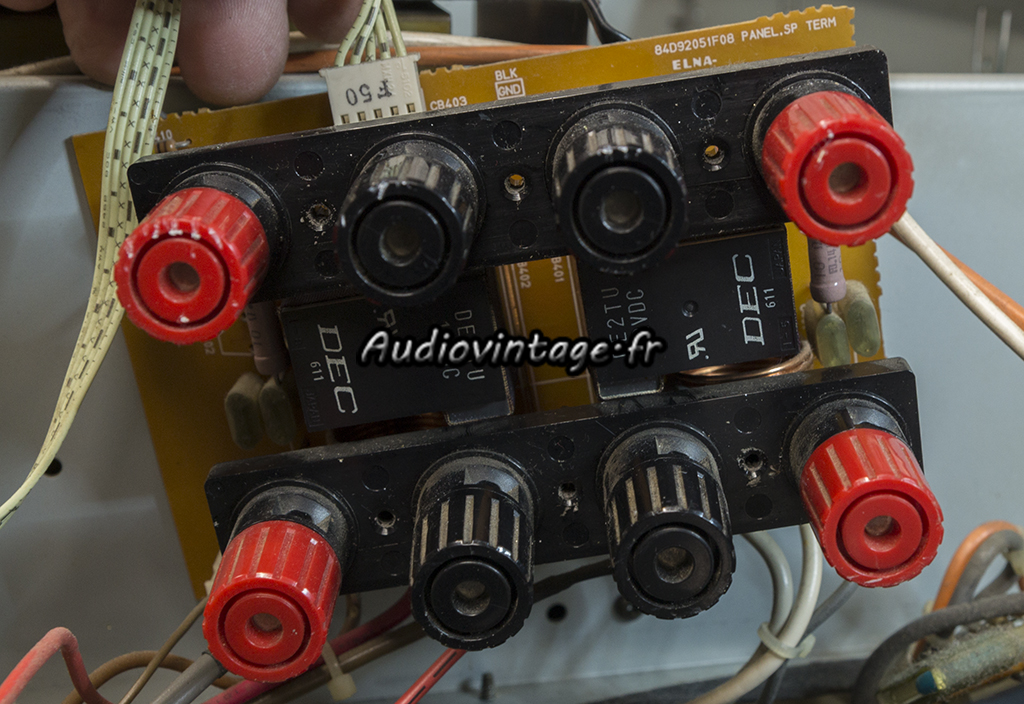

Luxman M-03 : relais à nettoyer.
Les deux relais de protection HP ont leurs contacts oxydés ce qui entraine au mieux une distorsion audible à faible niveau, au pire l’absence de son.

Luxman M-03 : relais remontés.
Ils sont nettoyés, testés (alimentation de labo et ohmmètre de précision entre les contacts), puis remontés.

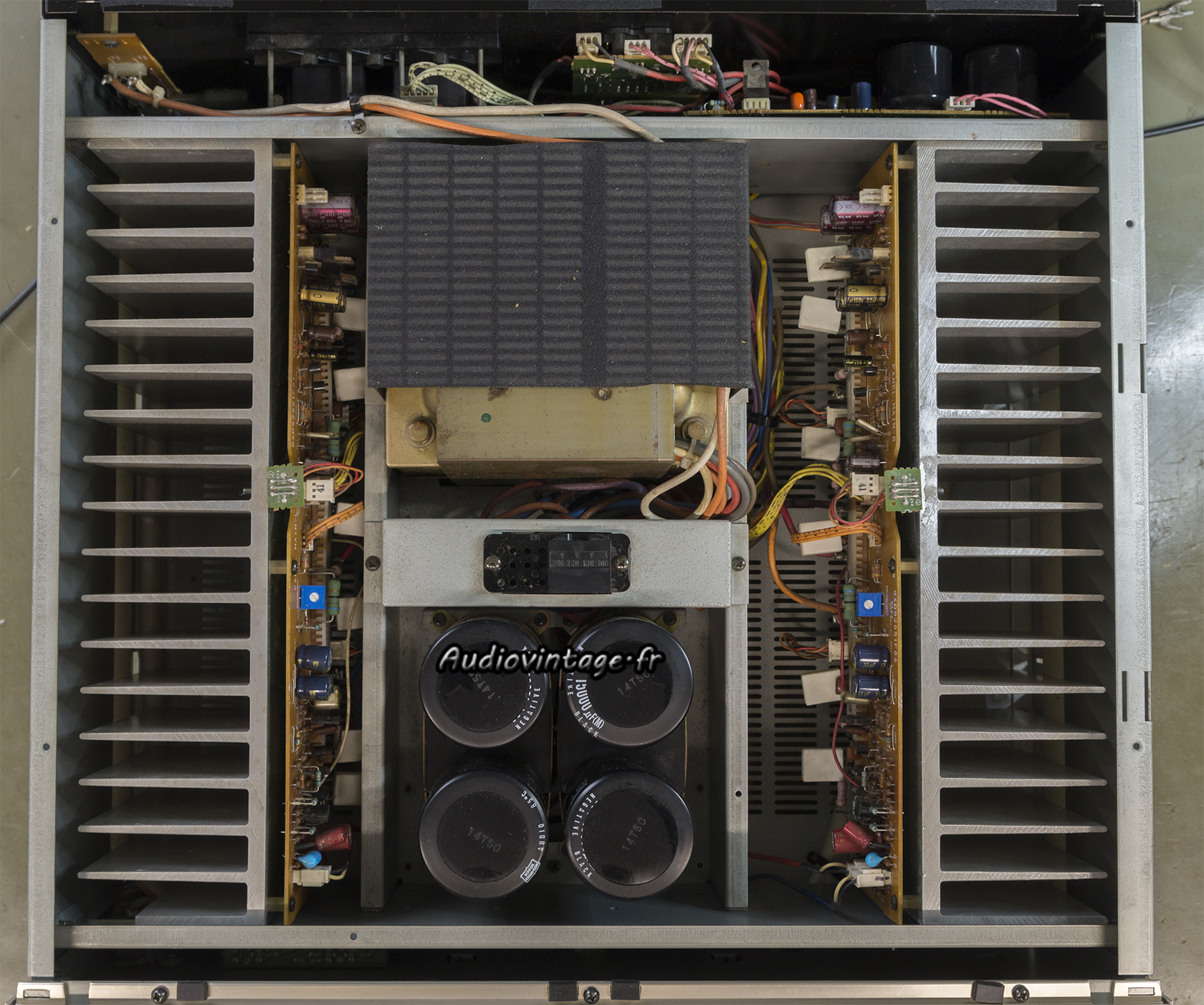

Luxman M-03 : terminé.
Le tout est réassemblé. Les courants de repos sont ajustés. Terminé.

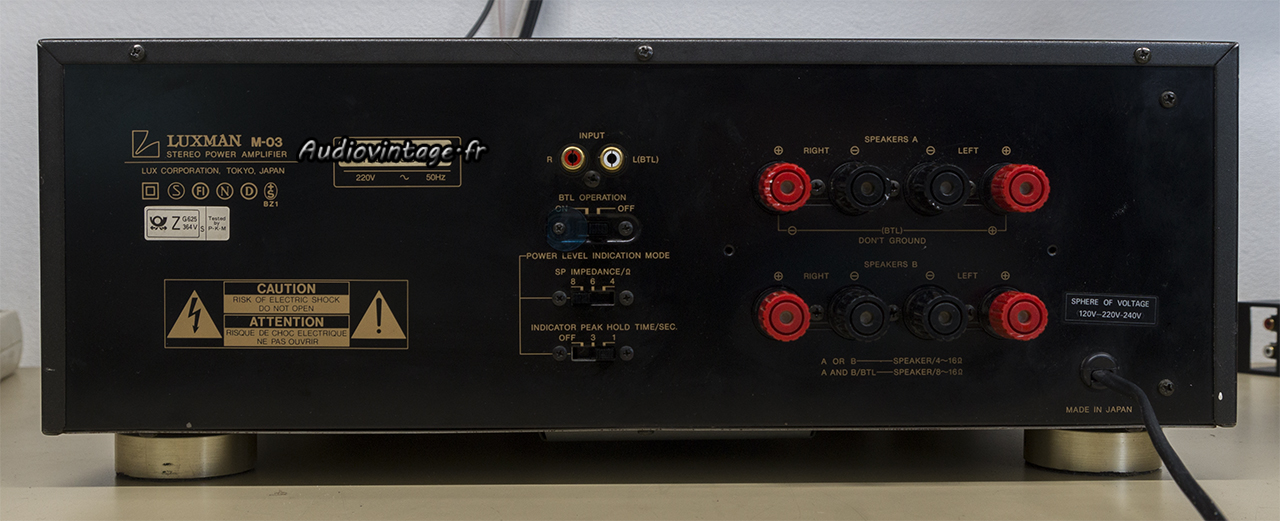

Luxman M-03 : connectique.
Connectique.

Les mesures :

Luxman M-03 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

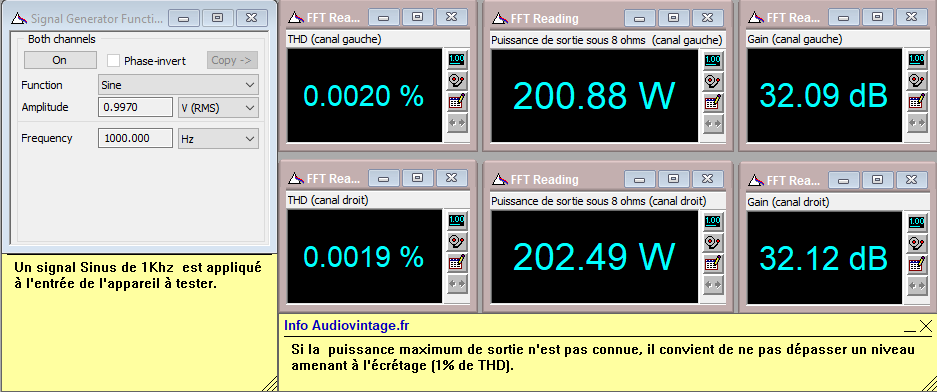

Luxman M-03 : distorsion-a-2x200w-sous-8-ohms
Distorsion à 2x200w sous 8 ohms.

Luxman M-03 : distorsion-a-2x260w-sous-8-ohms
La puissance annoncée par Luxman est très conservatrice pour ces appareil. Jusqu’à 2x260w sous 8 ohms, la distorsion ne bouge pas d’un iota et commence à monter ensuite rapidement comme ici (mais toujours pas à l’écrêtage pour autant).

Luxman M-03 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

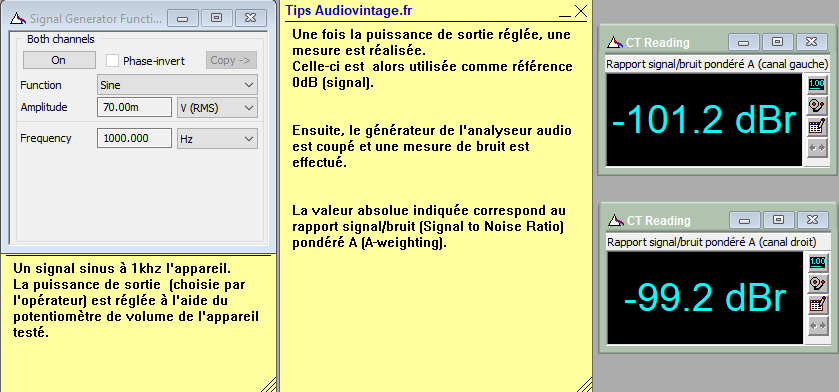

Luxman M-03 : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

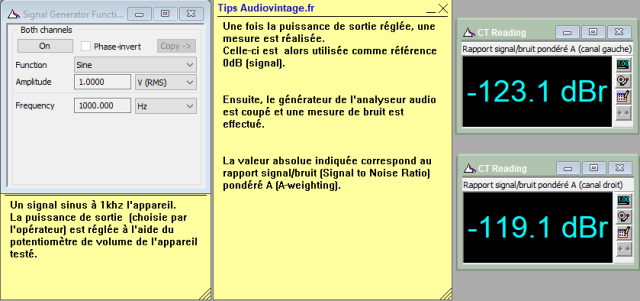

Luxman M-03 : rapport-signal-bruit-a-2x200w-sous-8-ohms
Rapport signal bruit à 2x200w sous 8 ohms.

Les mesures à l’oscilloscope :

Luxman M-03 : signal-carre-a-100hz
Luxman M-03 : signal-carre-a-1khz
Luxman M-03 : signal-carre-a-10khz

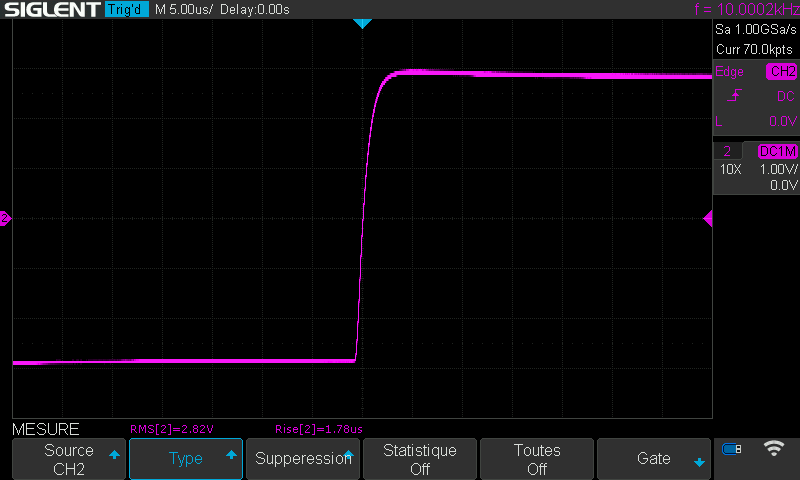

Luxman M-03 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
