SI vous « naviguez » un peu dans la Hi-fi vintage, le Marantz 1060 ne vous est pas inconnu. Ce « petit » intégré a eu un beau succès, il est relativement fiable et se trouve donc encore facilement aujourd’hui.

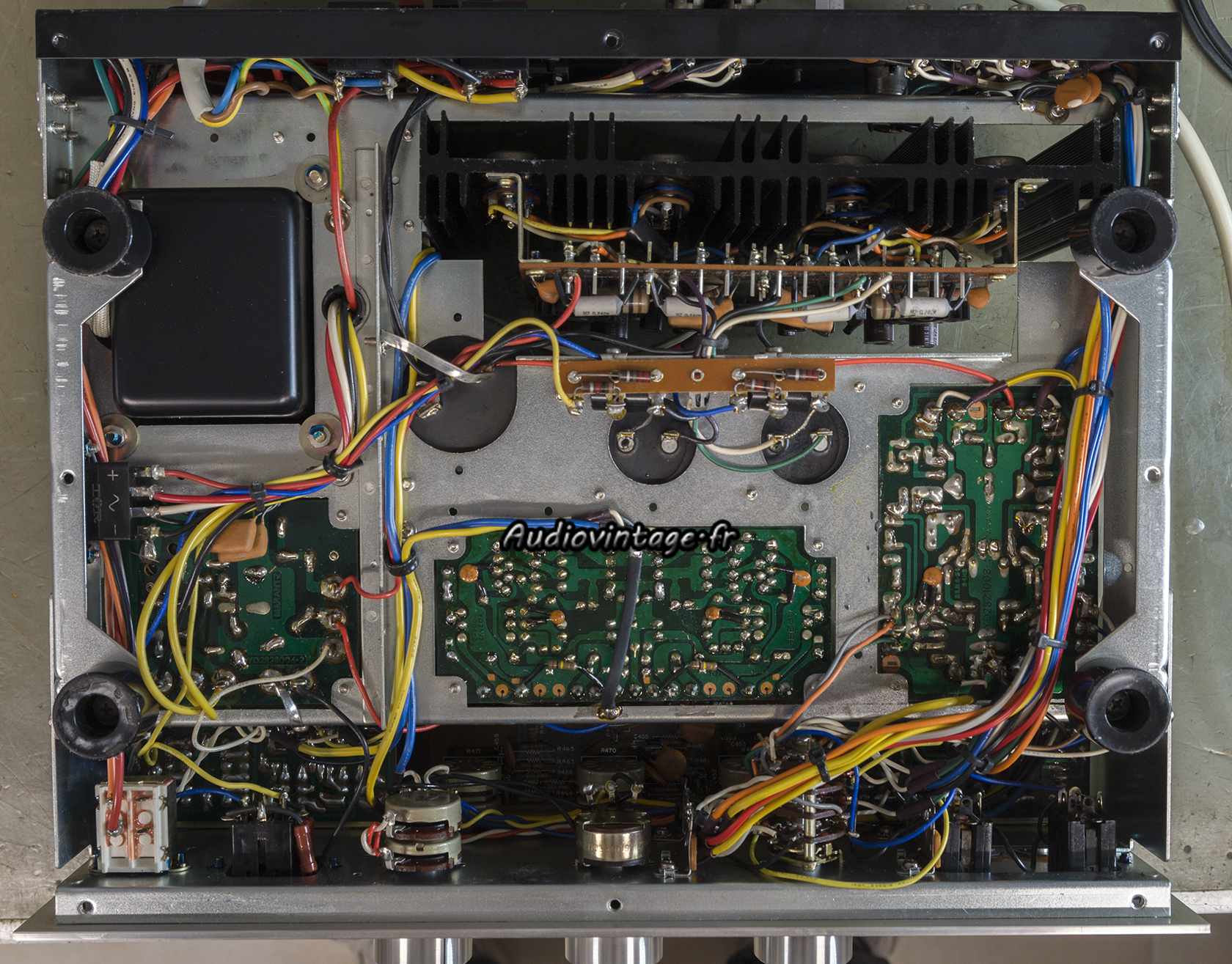

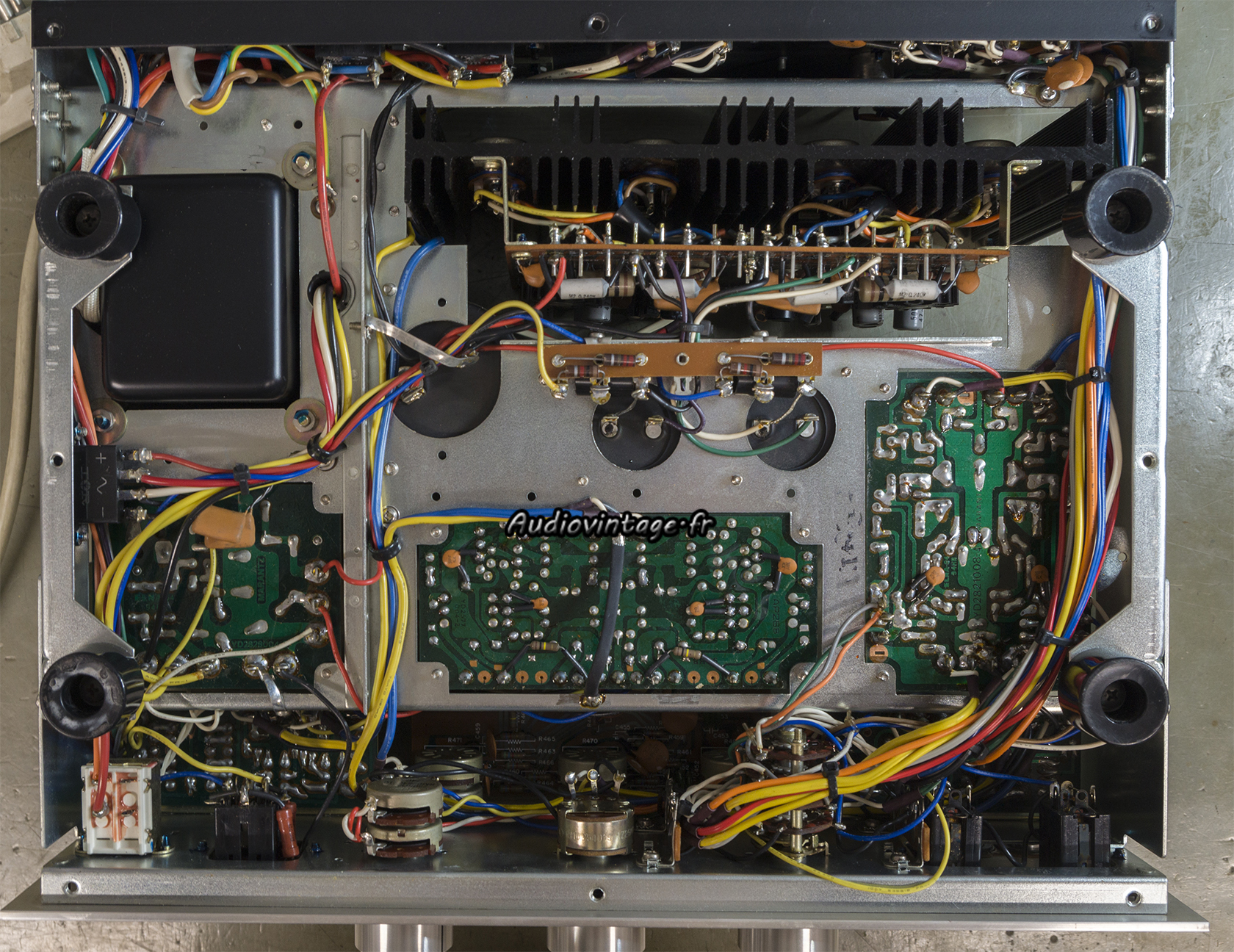

L’exemplaire présenté ici est d’origine, encore fonctionnel. Les commandes sont encrassées et il va avoir droit à une remise à niveau salutaire

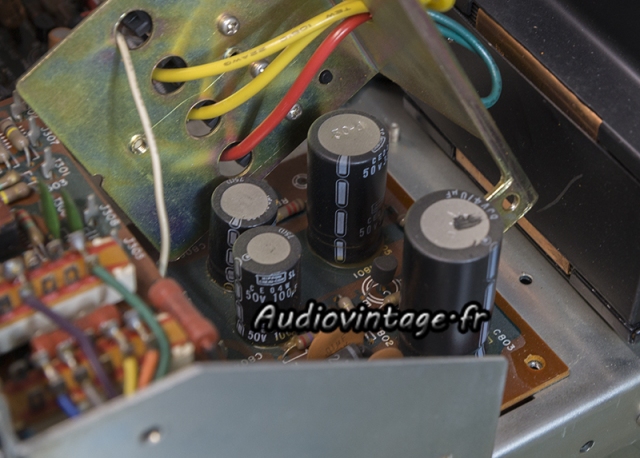

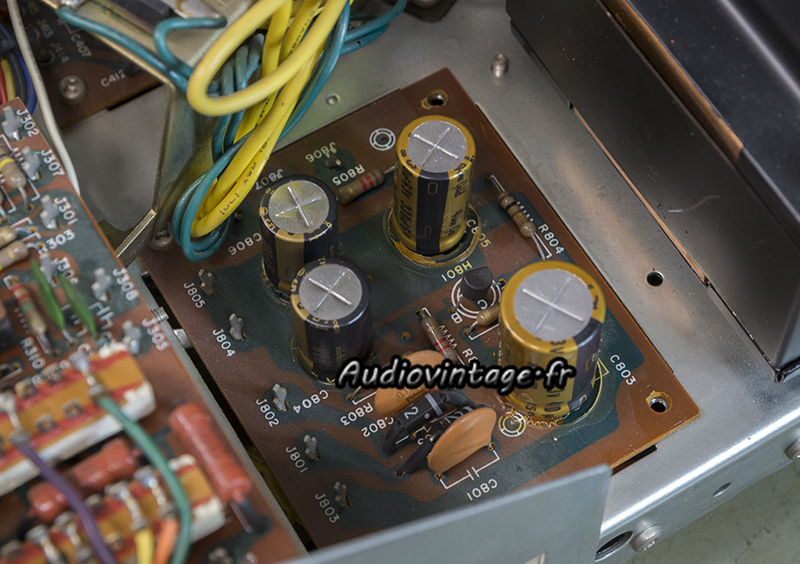

Le circuit d’alimentation.

Reçoit des condensateurs chimiques neufs.

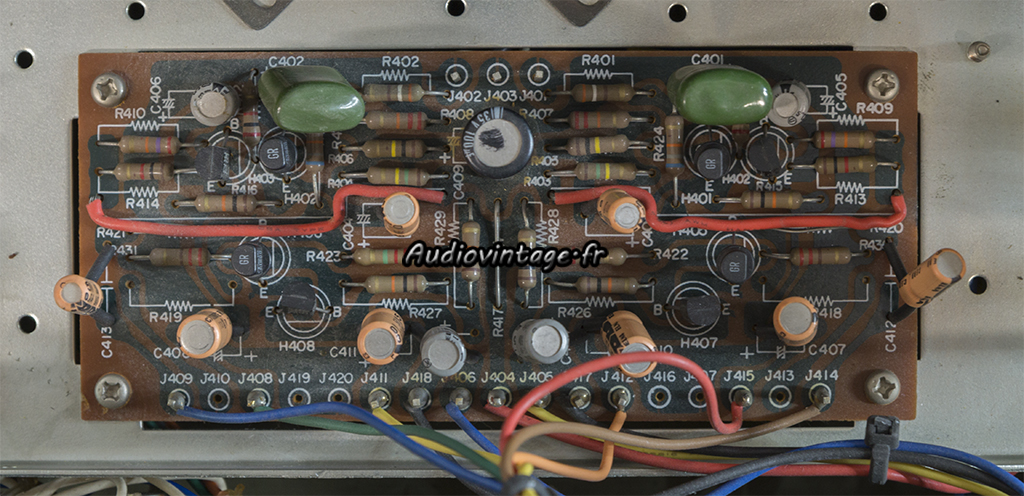

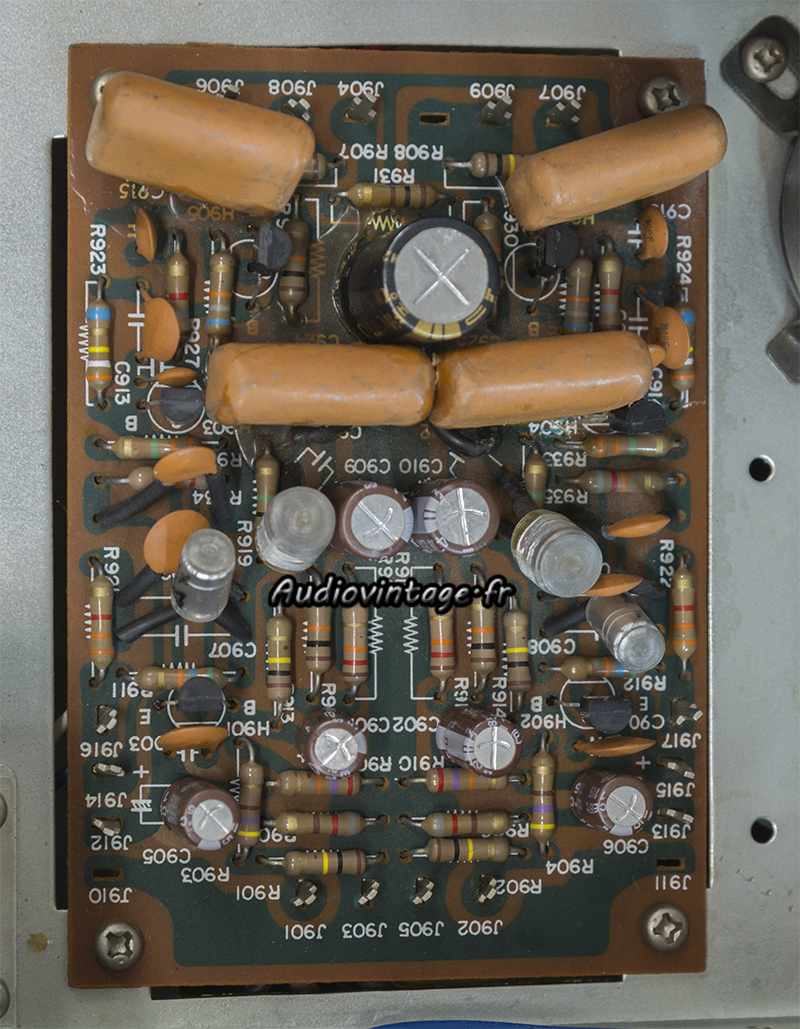

Le circuit de tonalité.

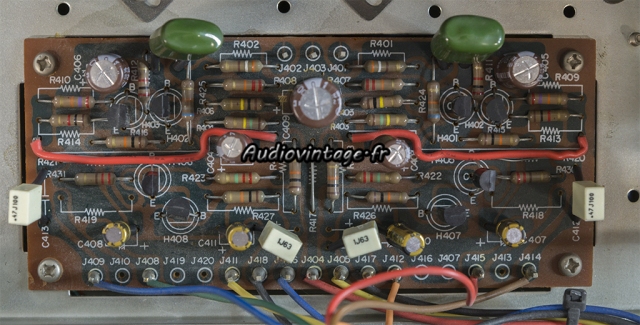

Ici, la totalité des condensateurs chimiques et des transistors sont remplacés.

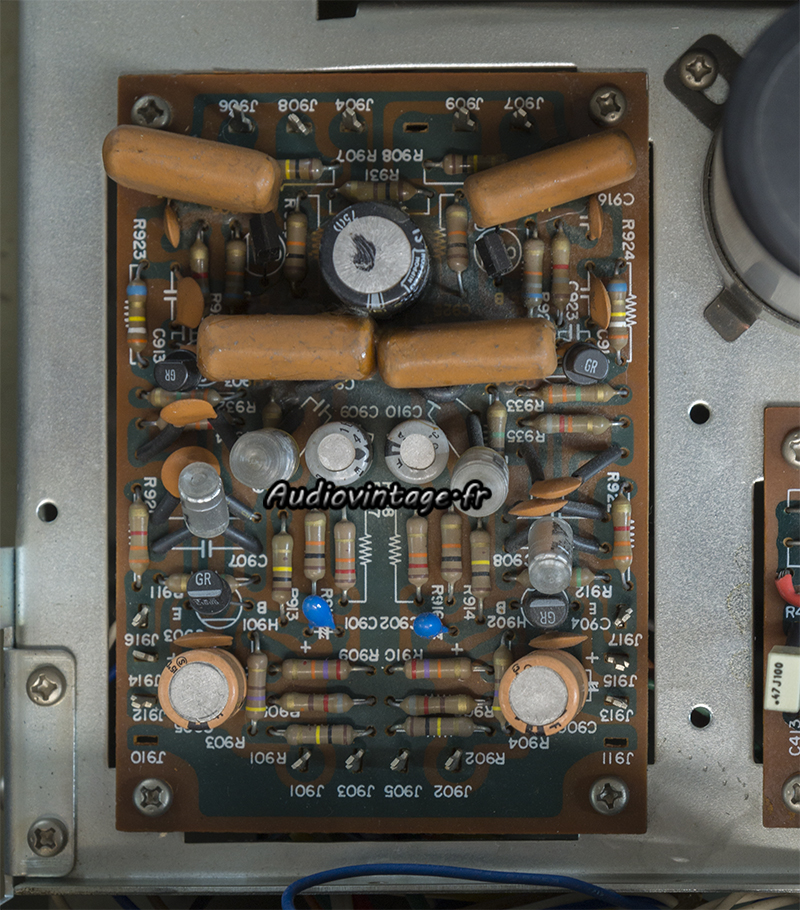

L’étage phono.

Condensateurs chimiques et transistors remplacés ici aussi.

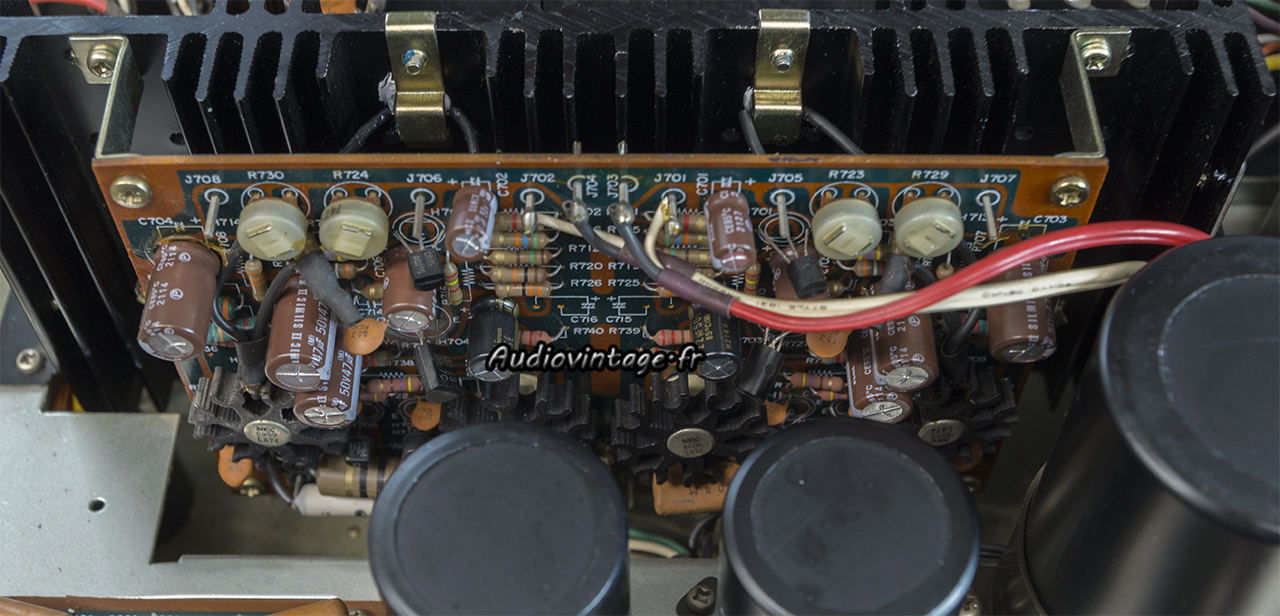

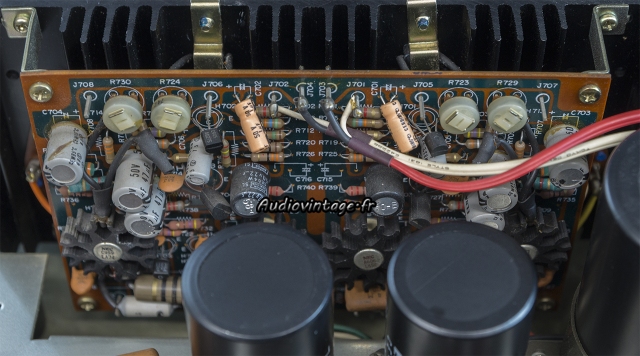

Le circuit driver, planqué derrière les condensateurs de sorties (couplage capacitif).

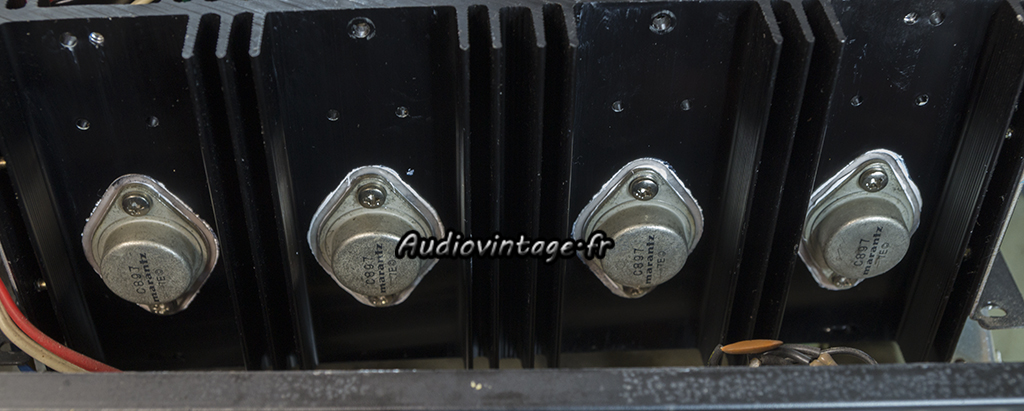

Les transistors de puissance sont démontés, désoxydés, testés puis remontés sur des micas neufs et de la graisse fraiche.

Condensateurs chimiques neufs.

Les commandes sont nettoyées. Les courants de repos réglés. Les symétries d’écrêtage ajustés au distorsiomètre.

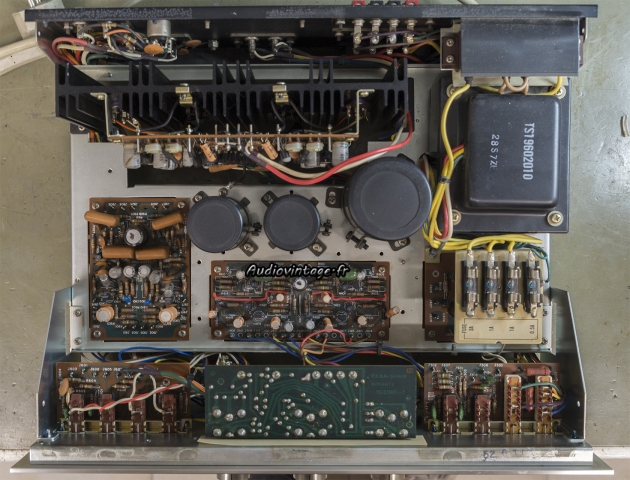

Les trois gros condensateurs chimiques, le plus à droite pour l’alimentation à tension unique, et les deux autres en sorties HP, sont comme très souvent dans les Marantz 1060, en très bon état à la mesure. Ils restent donc en place.

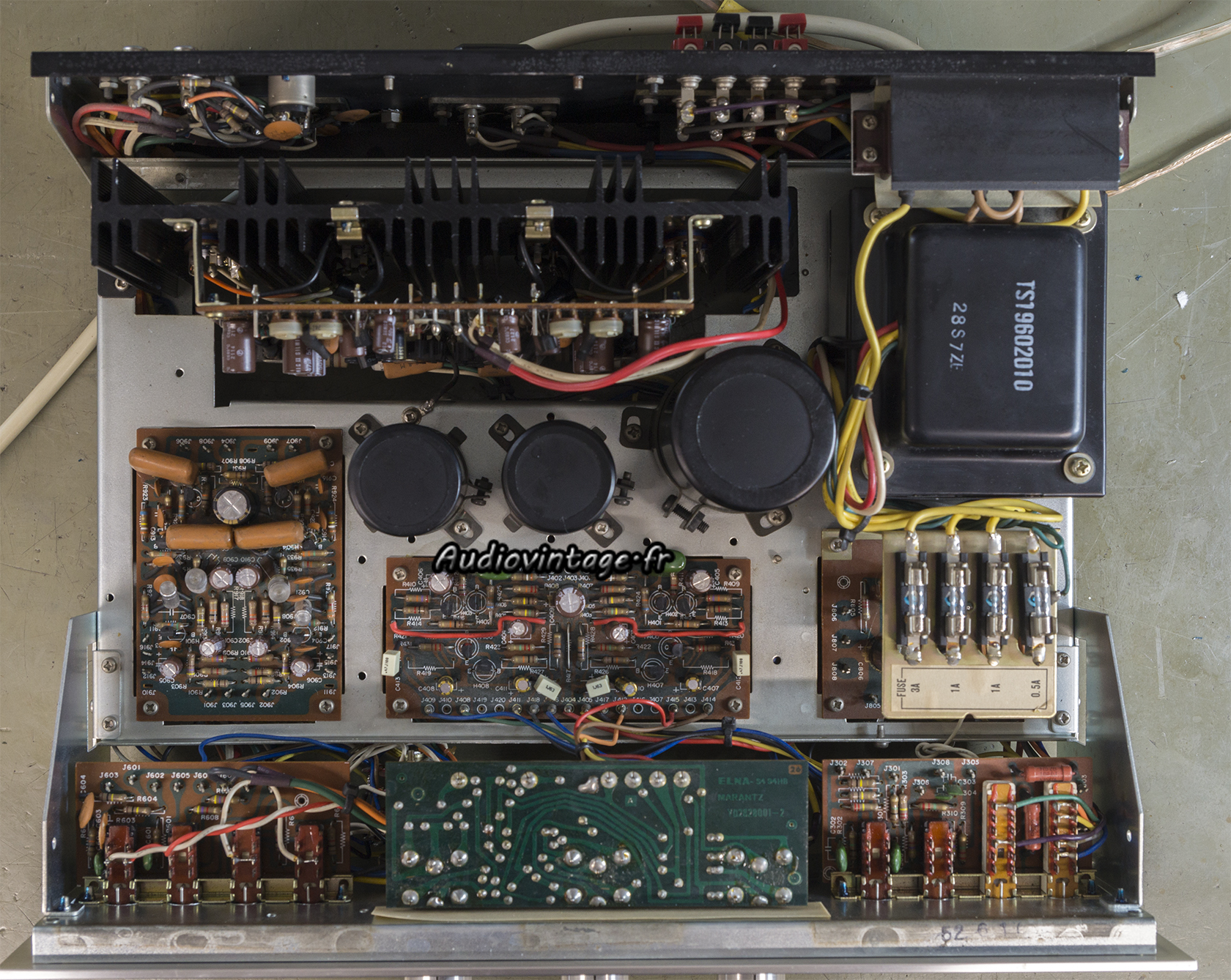

Terminé.

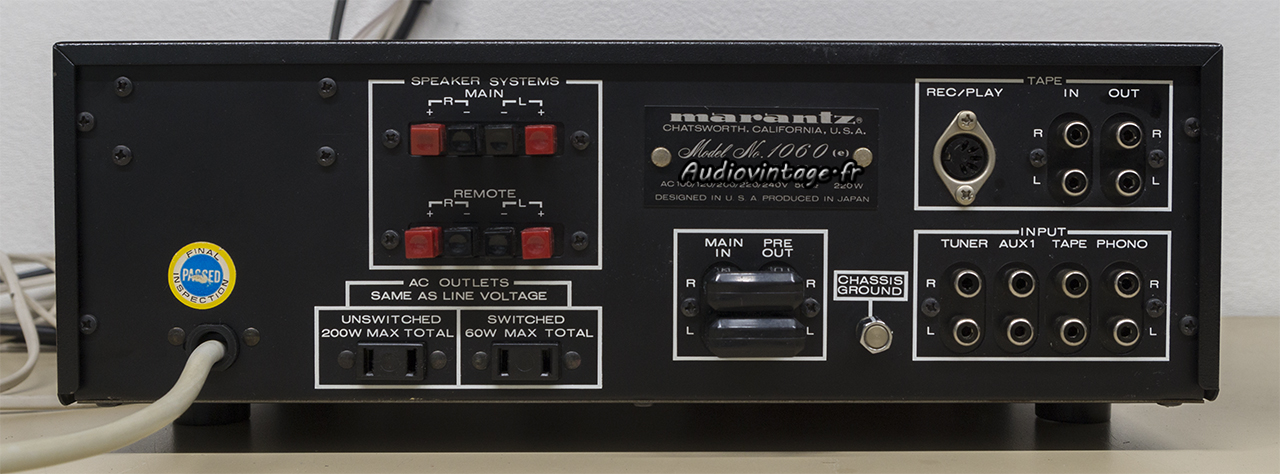

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à puissance nominale sous 8 ohms, entrée aux.

il y a un peu de « rab », 2x40w sous 8 ohms.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

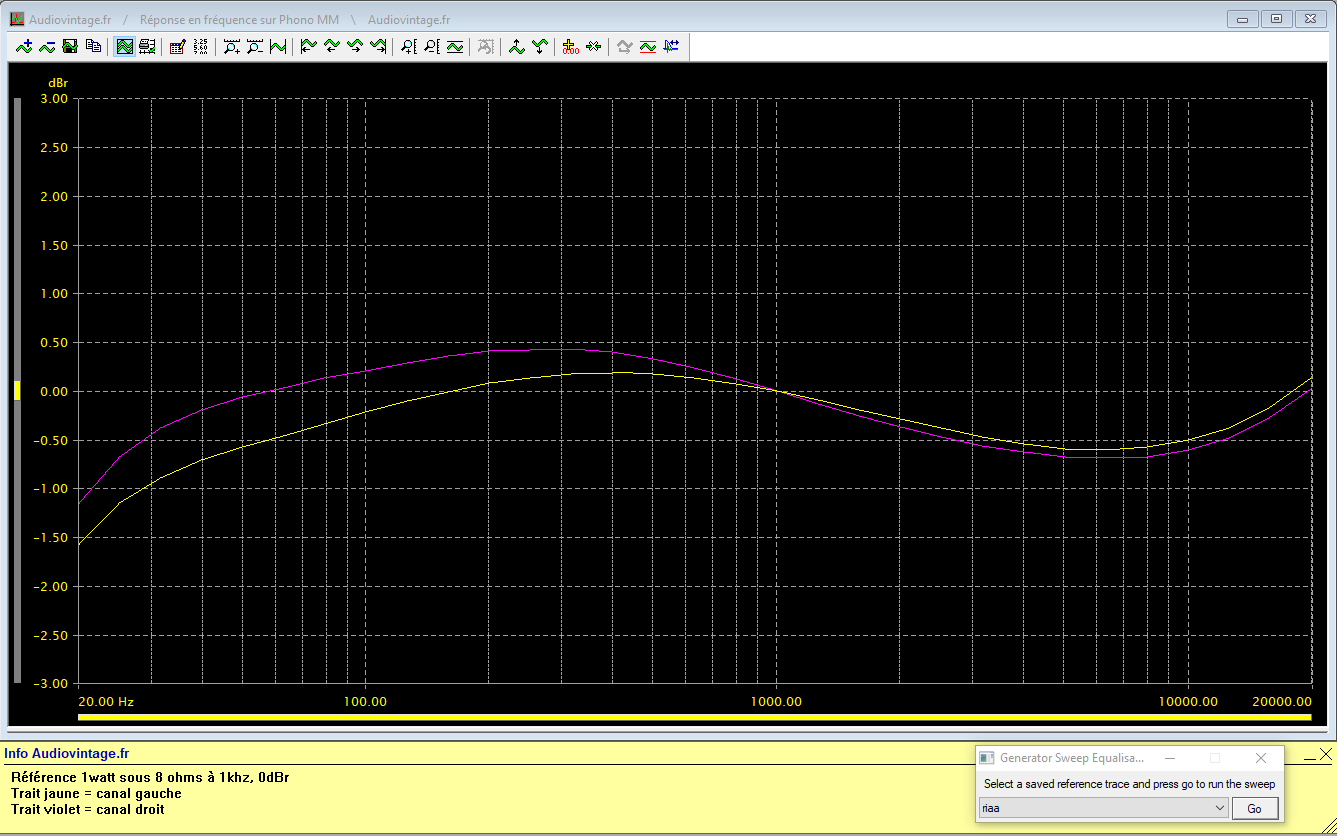

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

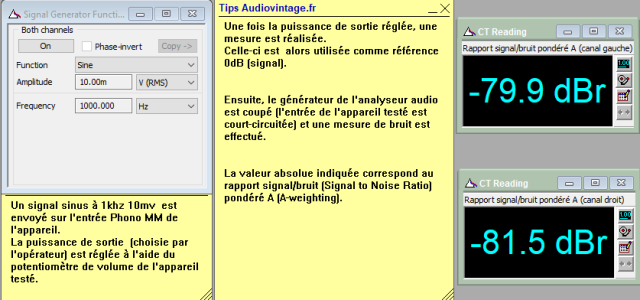

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x30w sous 8 ohms, entrée phono.

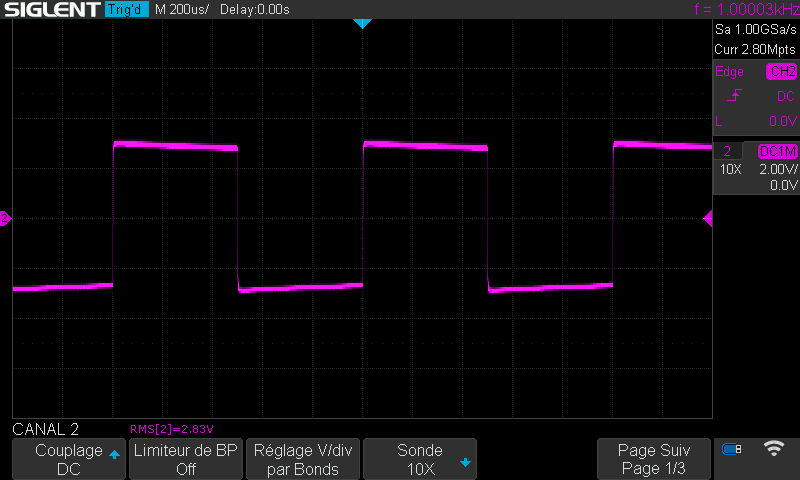

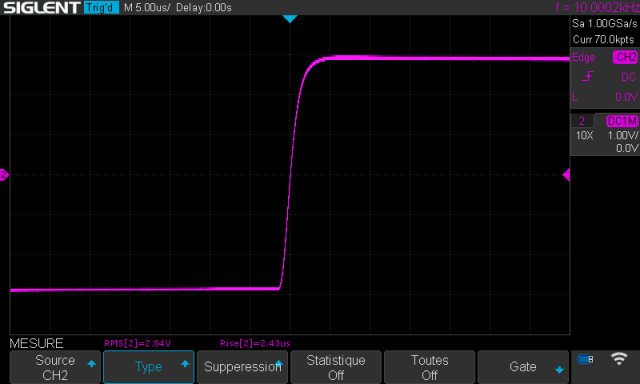

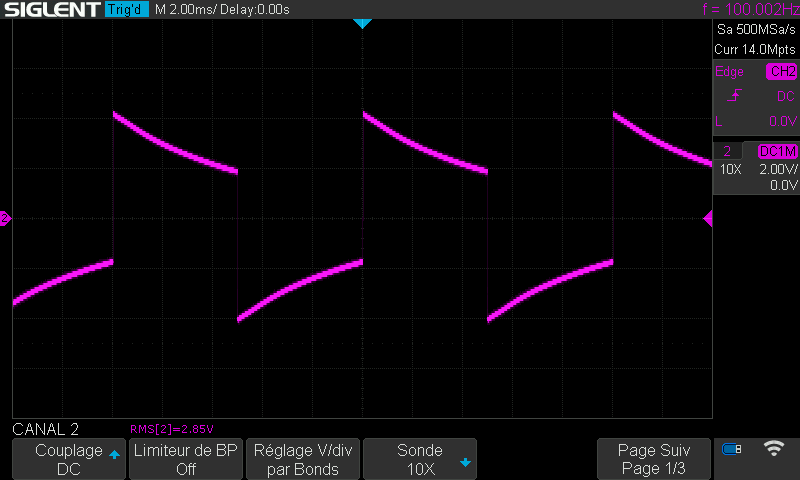

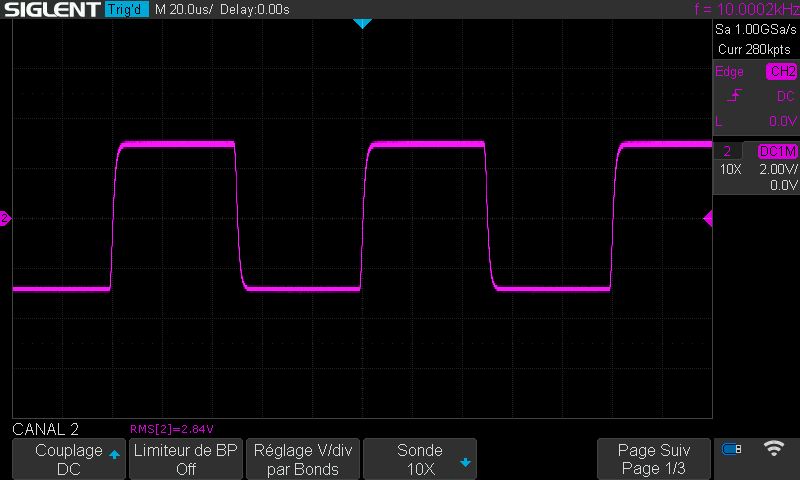

Les mesures à l’oscilloscope :
