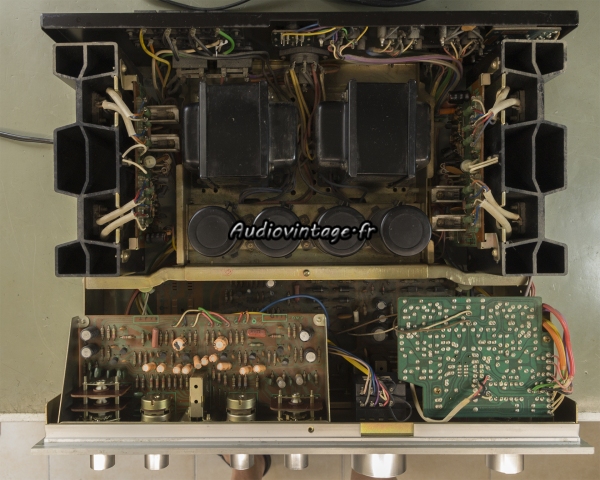

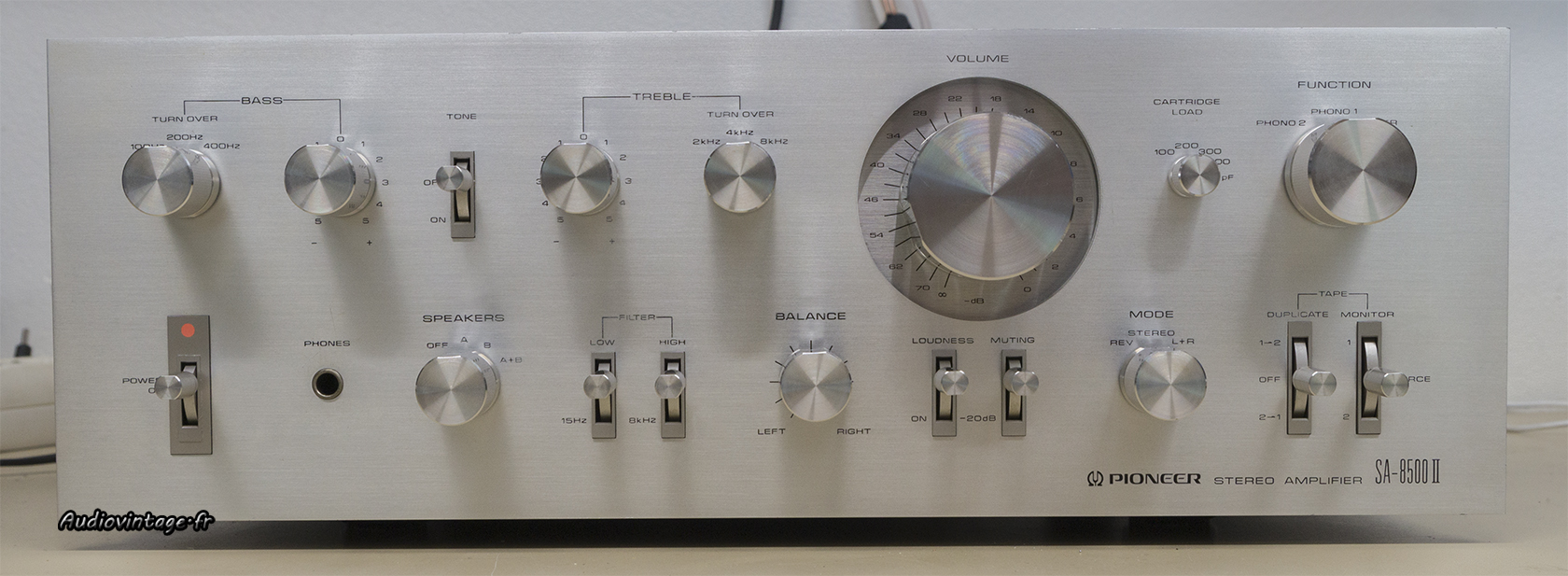

Grosse remise à niveau pour cet intégré Pioneer SA-85000 II.

L’appareil « crachouille », le voyant « on » est HS, le bouton de volume tourne dans le vide.
Il va avoir droit une révision complète.

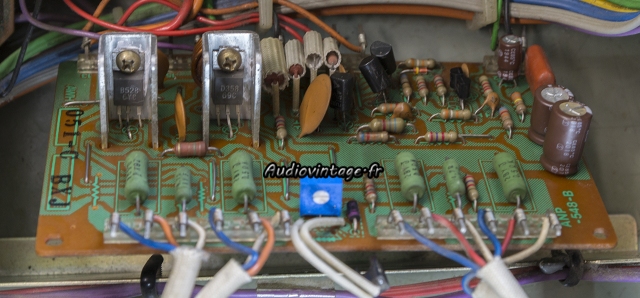

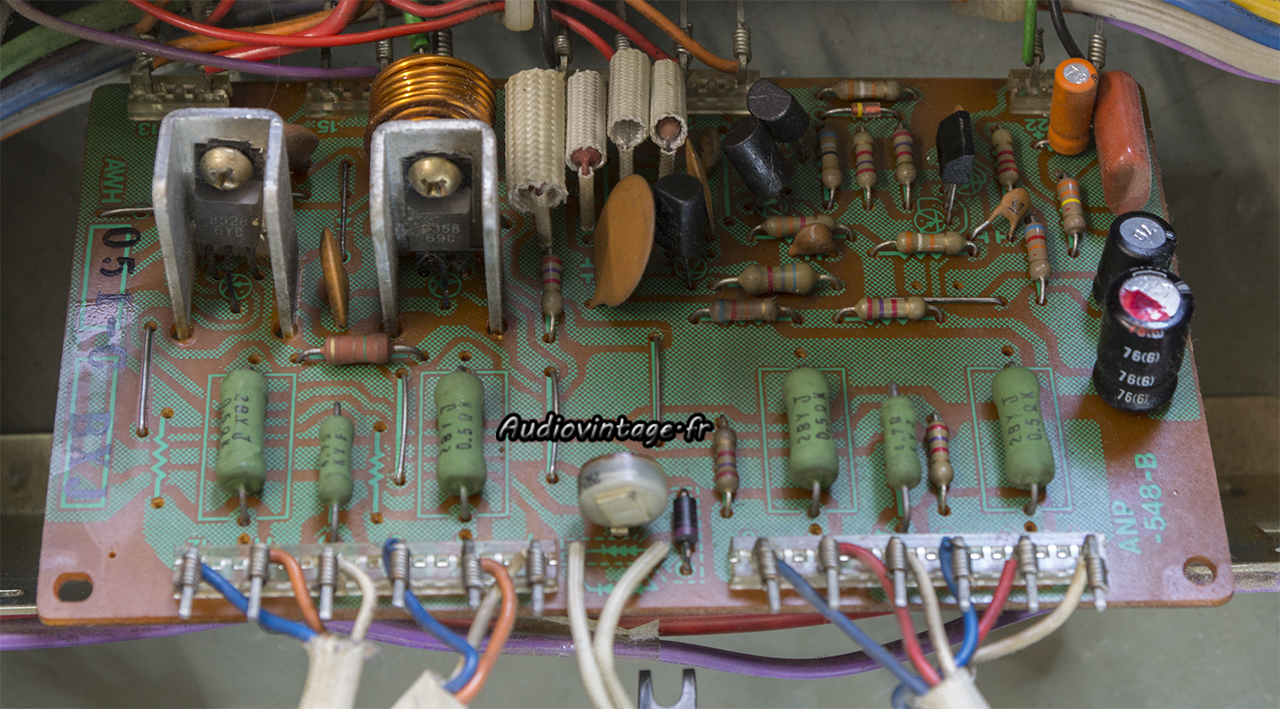

Un des deux circuits drivers

Désoxydation, remplacement de certains transistors, de la résistance ajustable de courant de repos et de l’ensemble des condensateurs.

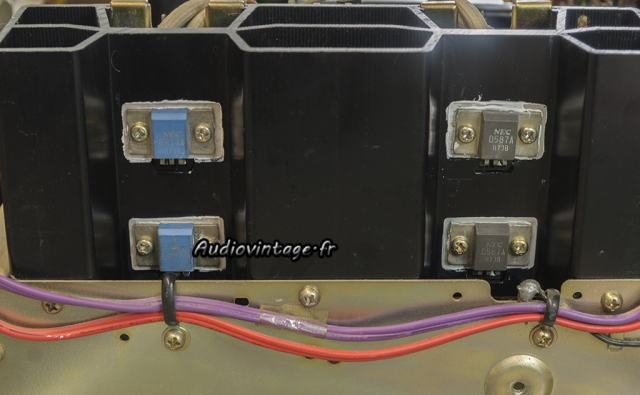

Les transistors de puissance reçoivent de la graisse fraiche.
Le second canal reçoit des soins identiques.

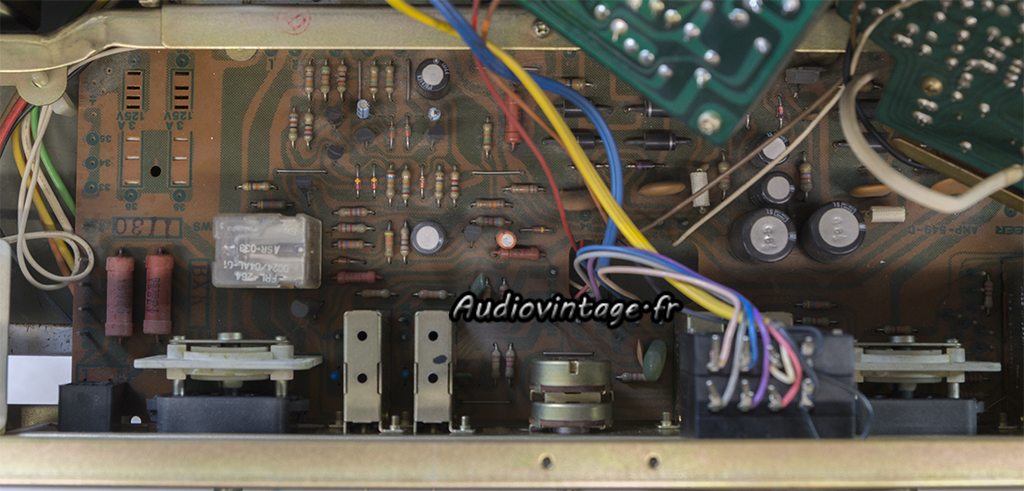

Le circuit principal.

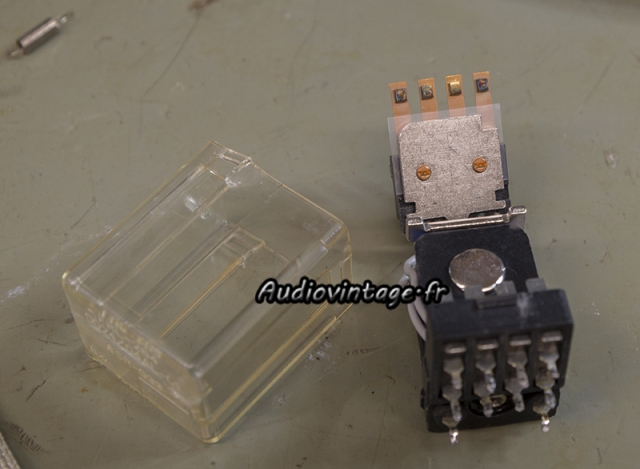

Le relais est retiré. Les contacts sont à nettoyer. Dans leur état actuel, ils entrainent une distorsion importante, particulièrement à faible niveau et cela peut aller jusqu’à la coupure d’un canal.

Nombreux transistors remplacés ainsi que tous les condensateurs chimiques.

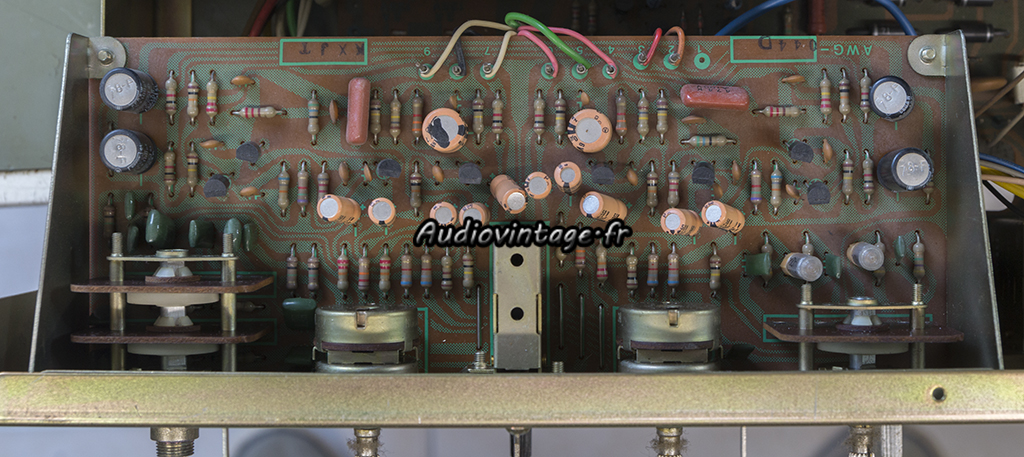

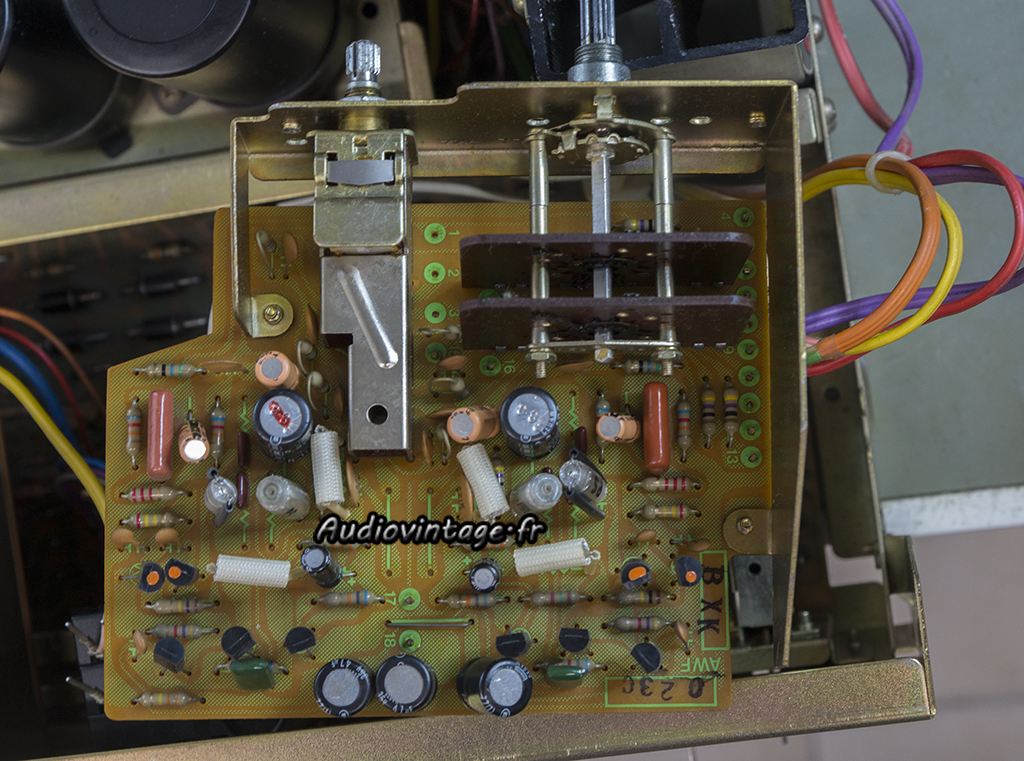

Le circuit de tonalité.

Tous les transistors et condensateurs chimiques ont été remplacés.

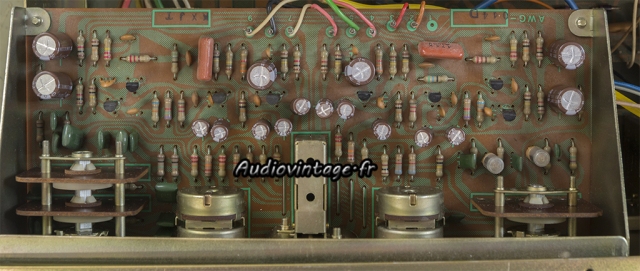

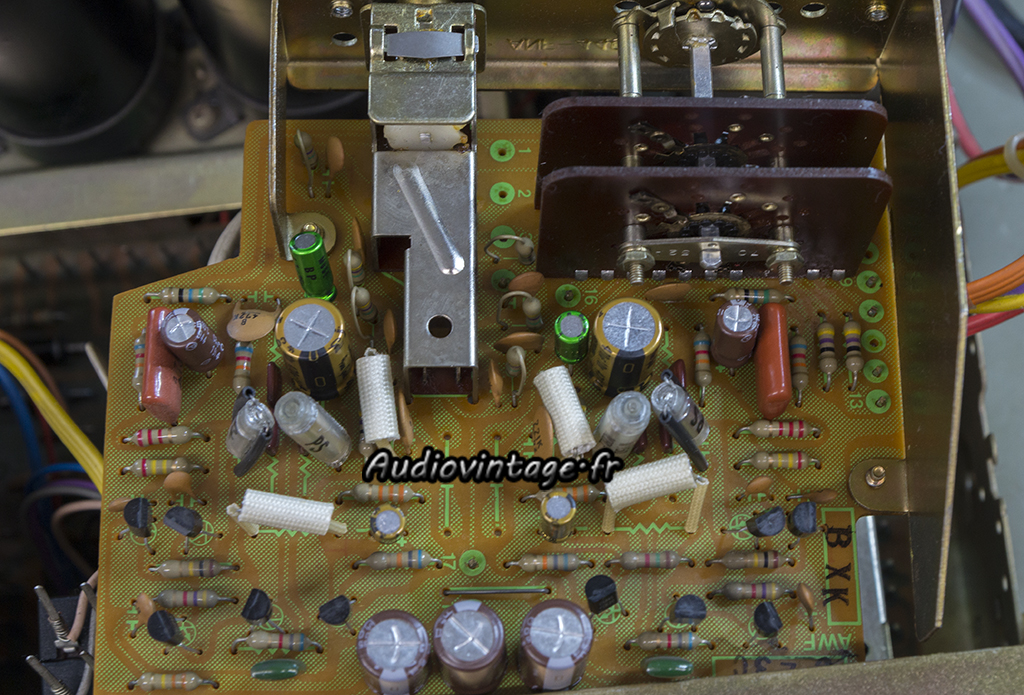

Le circuit phono.

Même chose, transistors et condensateurs chimiques remplacés.

Les quatre condensateurs de filtrage originaux sont bons à la mesure, ils restent en place.
Le voyant « on » est remplacé, les commandes nettoyées, les courants de repos ajustés et les offsets contrôlés.

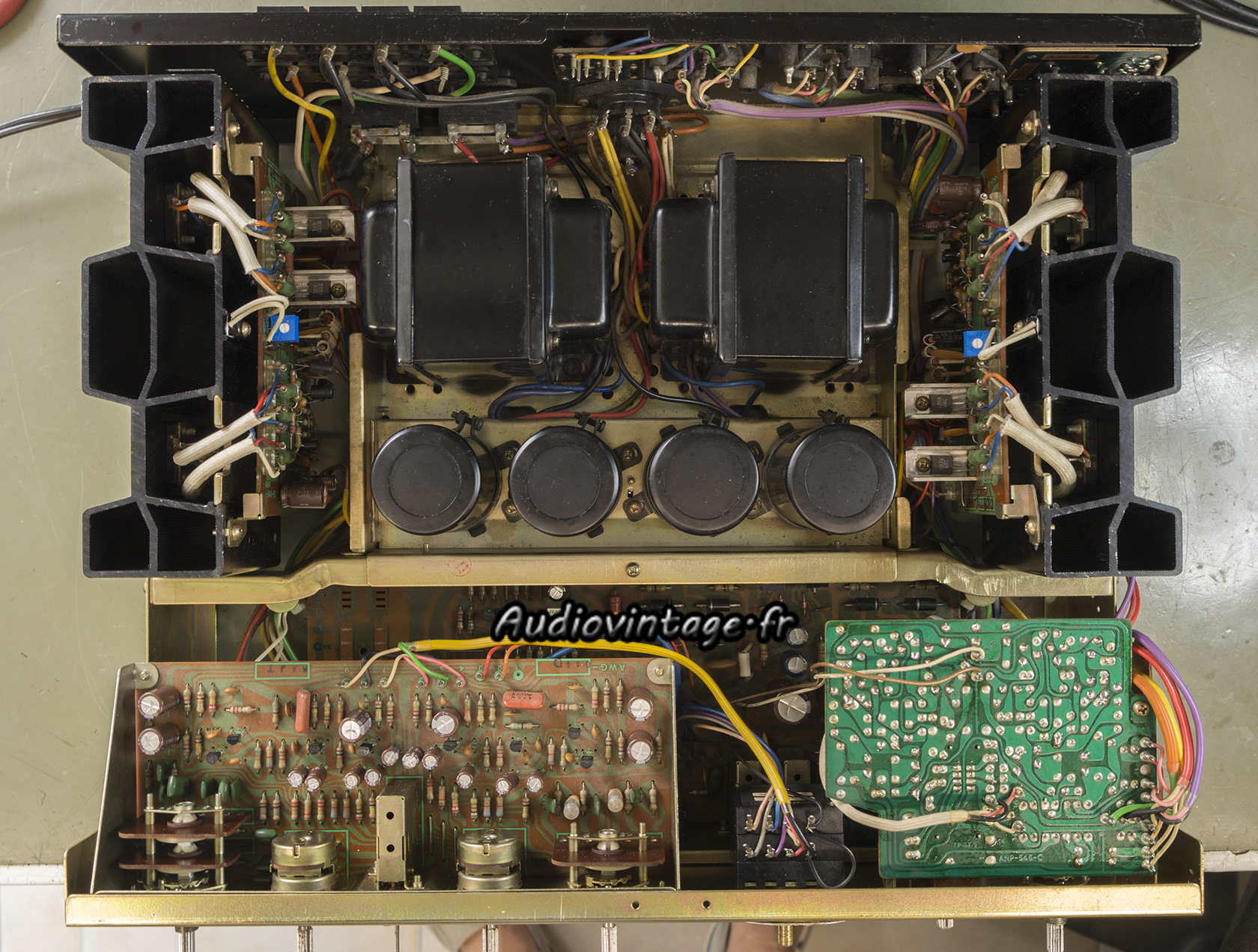

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x60w sous 8 ohms, entrée aux, tone defeat.

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion d’intermodulation à 2x60w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat,loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

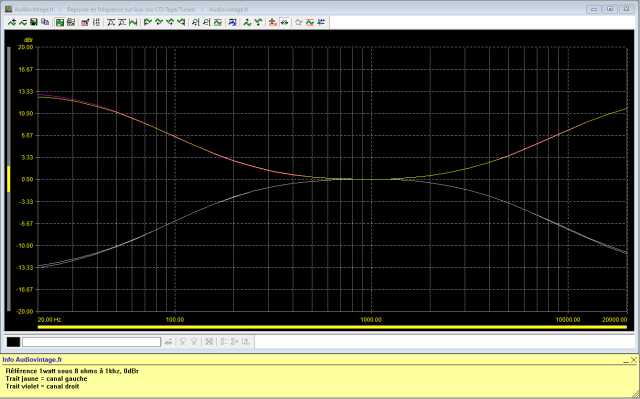

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x60w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x60w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
