En effet, j’ai déjà présenté un A &R Cambridge il y a très peu de temps. Mais on ne se lasse pas de ce petit intégré chantant. Alors allons-y !

Lui aussi est arrivé directement de UK, avant le Brexit. Il y a quelques différences notables avec l’exemplaire précédent mais les soucis sont identiques : potentiomètre de volume très déséquilibré, et nécessité de remplacer tous ses vieux condensateurs chimiques.

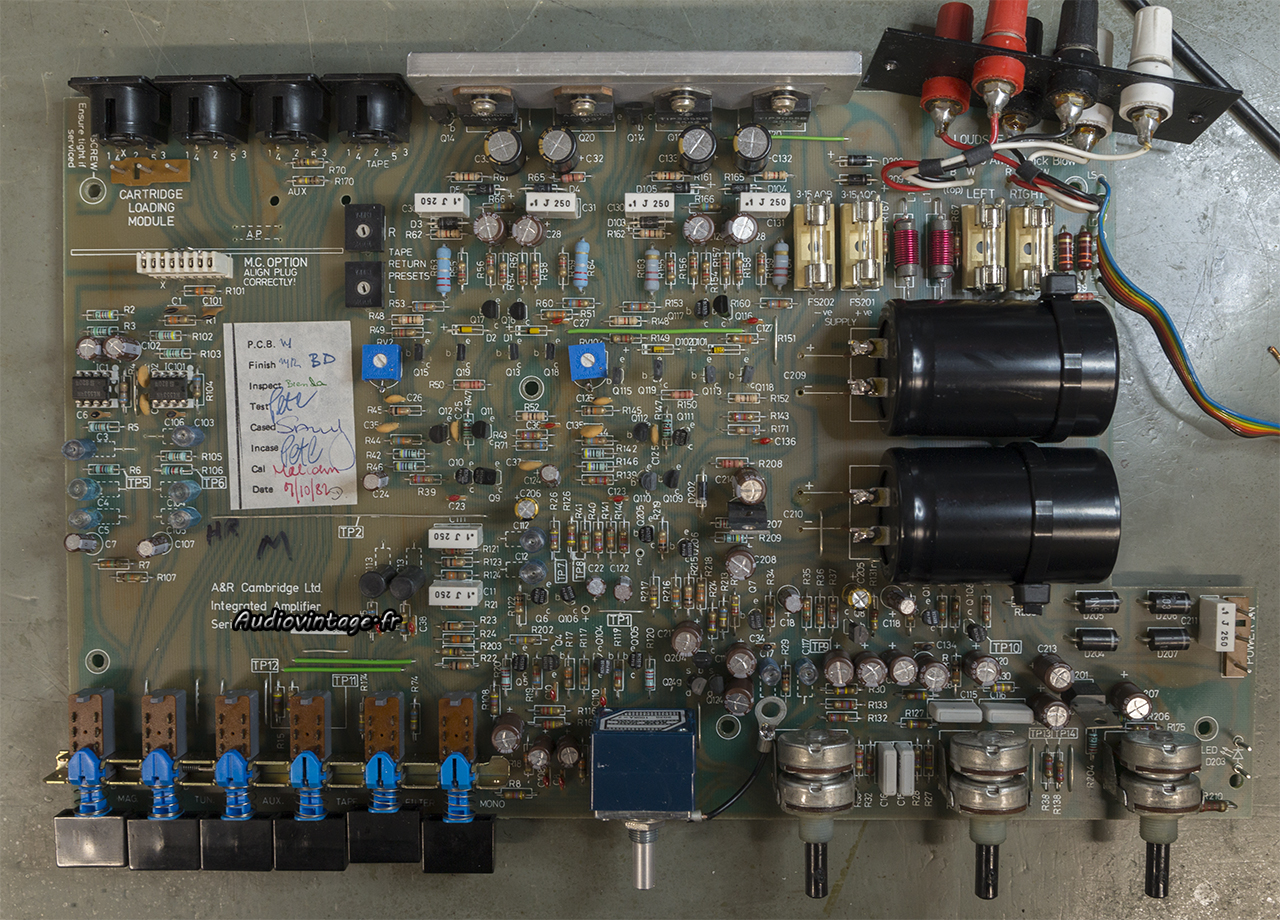

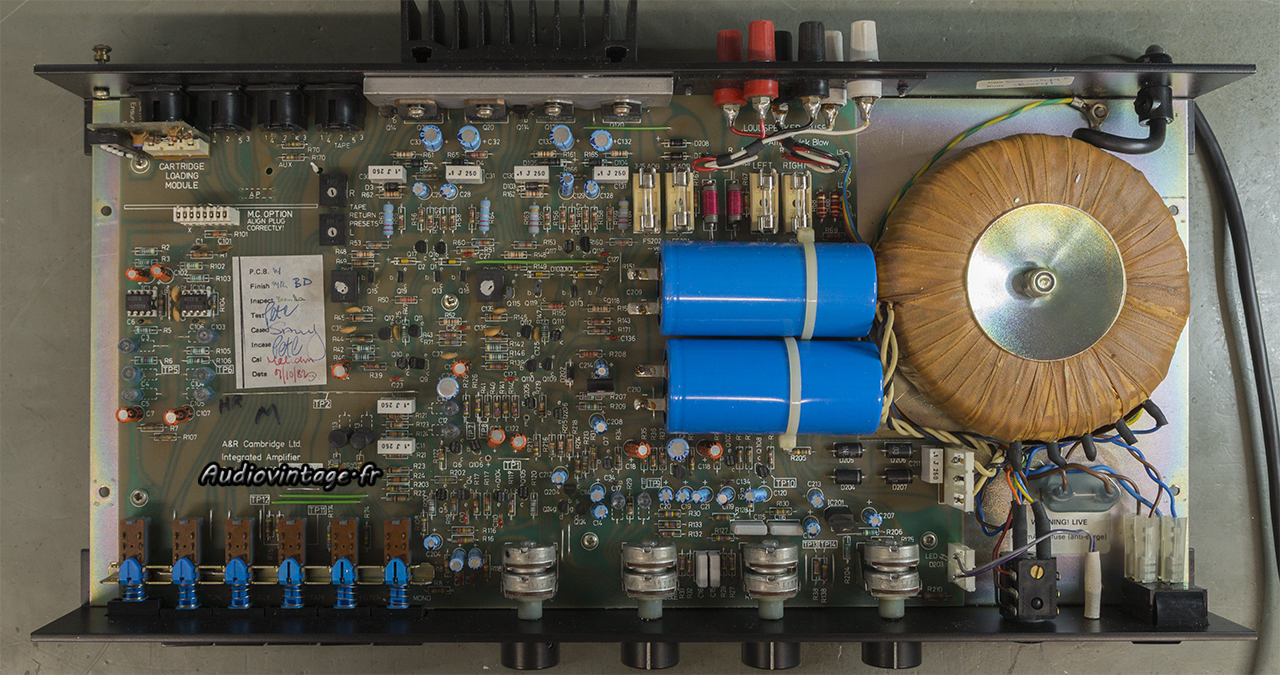

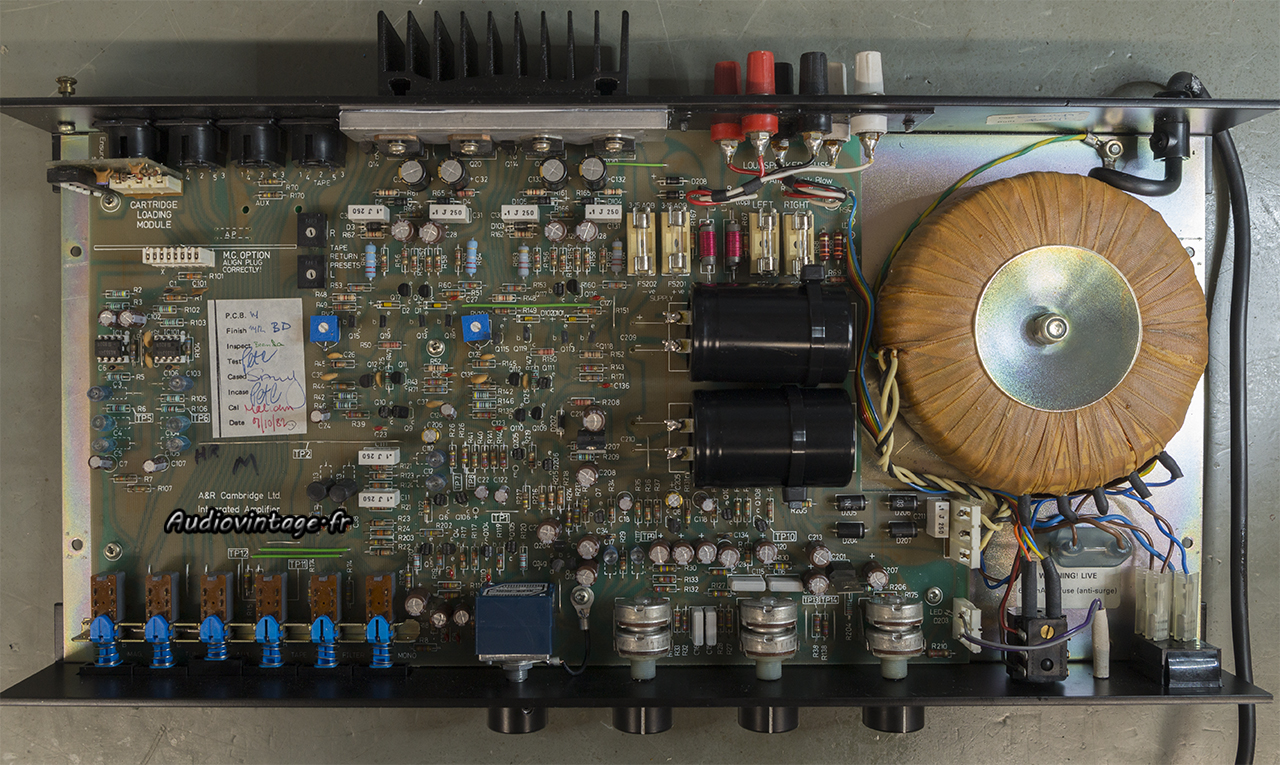

Démontage du circuit et révision. Condensateurs neufs en place. Les résistances ajustables des courants de repos sont remplacées, tout comme le potentiomètre de volume.

Remontage, puis réglages. Terminé.

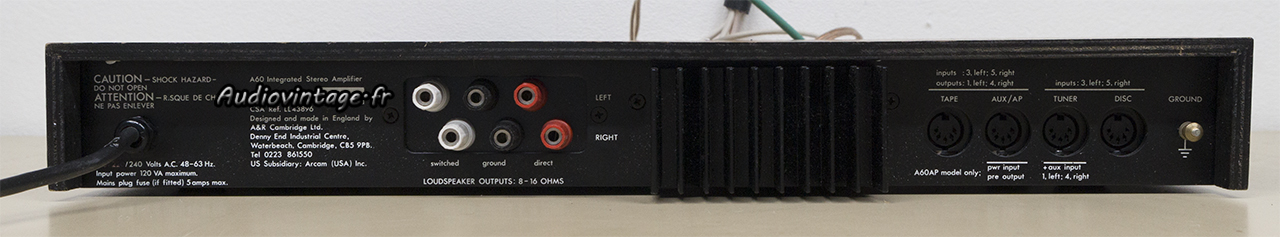

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x40w sous 8 ohms, entrée aux.

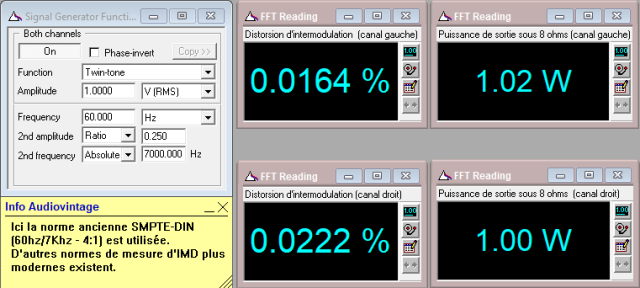

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

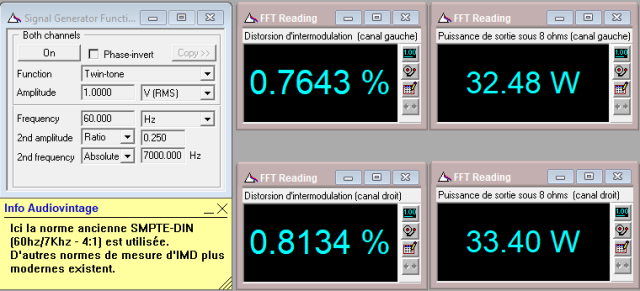

Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

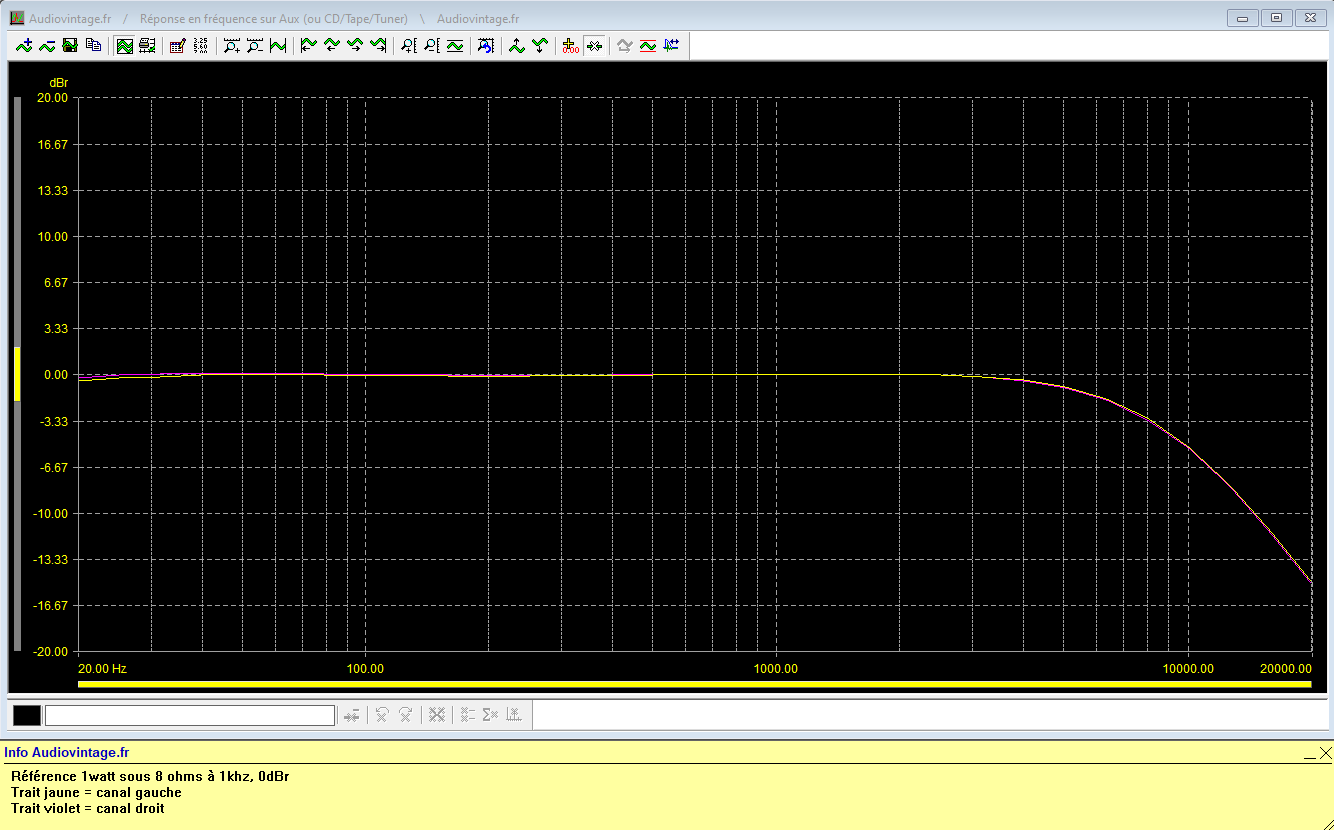

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

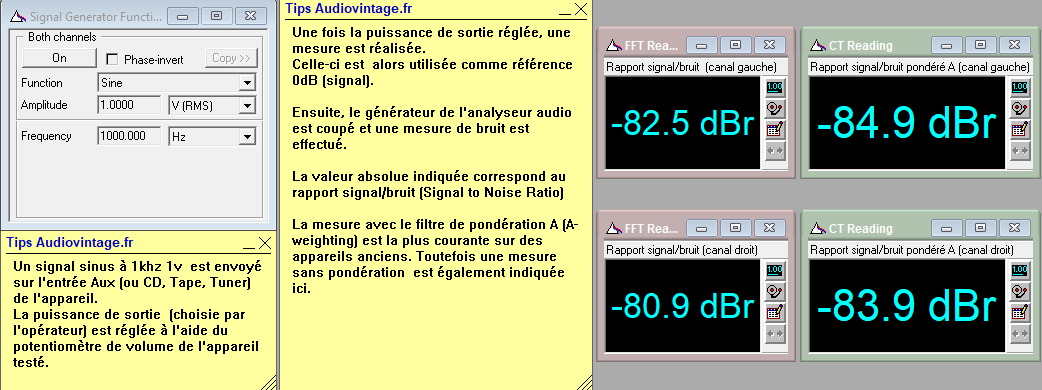

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

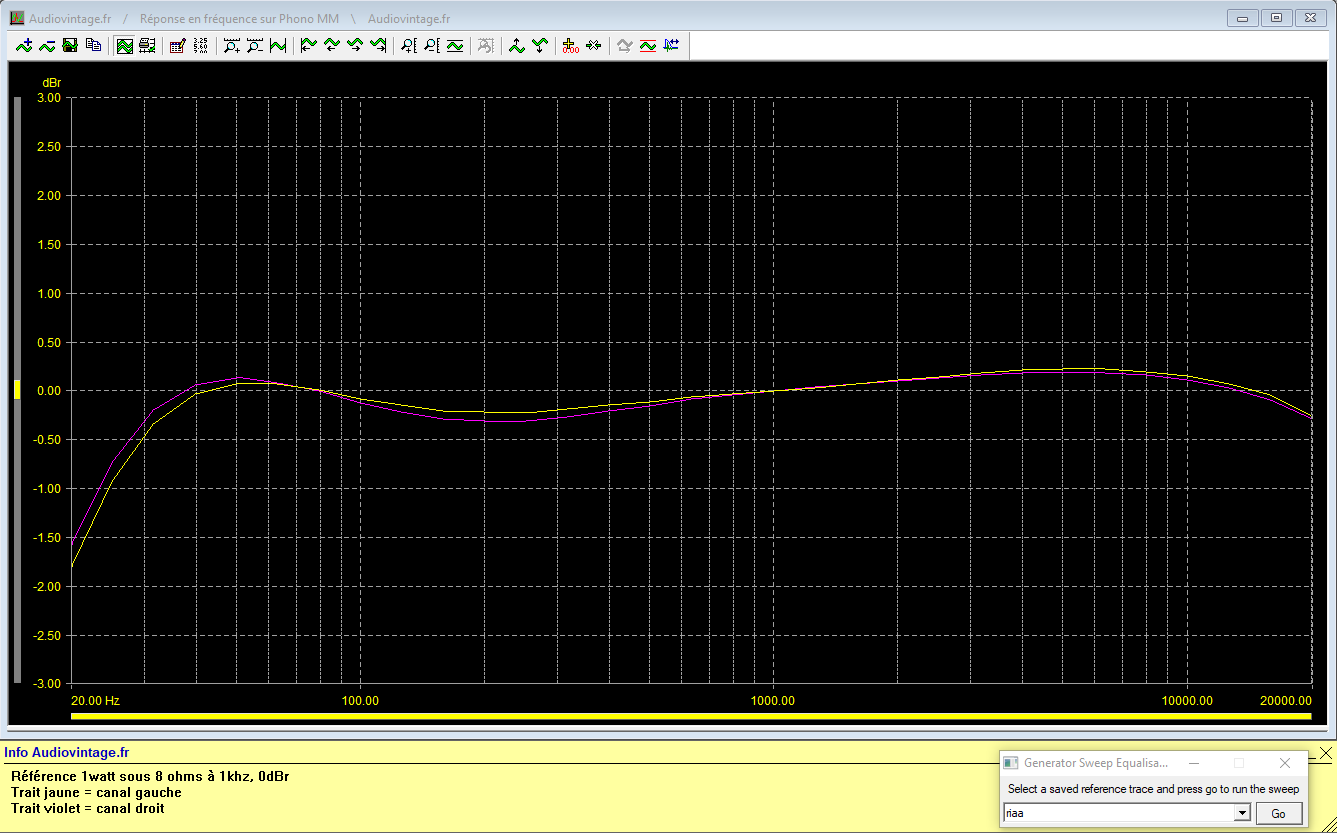

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

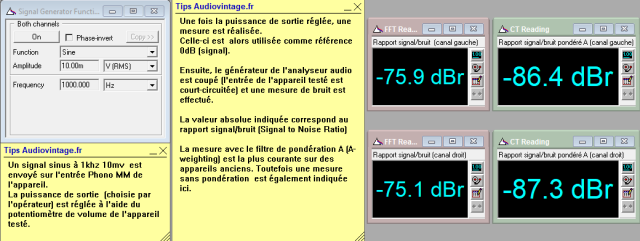

Rapport signal bruit à 2x40w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

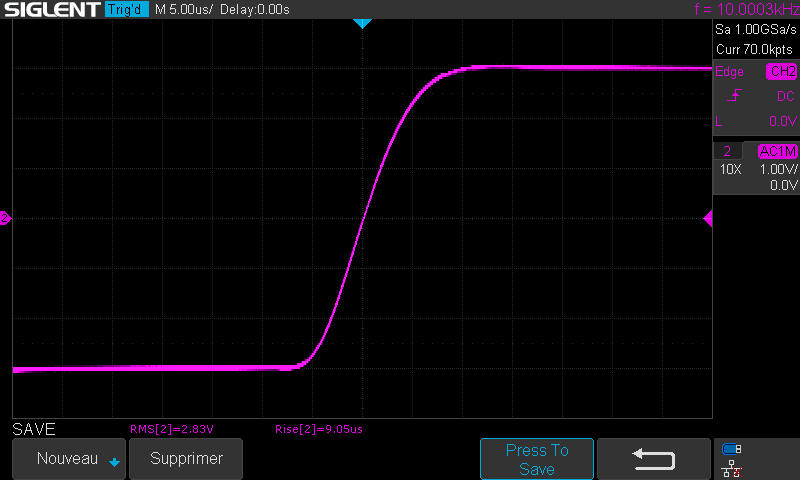

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
