Accompagnant le Marantz 250M, ce préampli Marantz 3800 en a profité pour recevoir une révision salutaire !

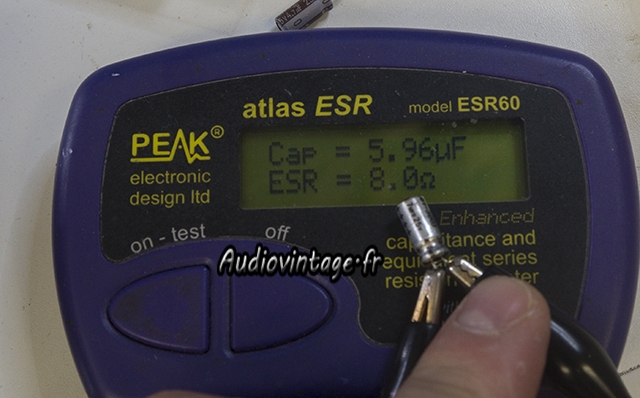

Il fonctionne, mais les mesures des condensateurs chimiques pris au hasard sont exécrables pour la majorité d’entre eux. La luciole « on » est également HS et les commandes « crachent » lors des manipulations.
Il va avoir doit à un « recapage » de la section préampli à proprement parlé. Je laisserais de côté la section « dolby » si ce n’est la réfection des soudures traversantes de ce circuit (double face).

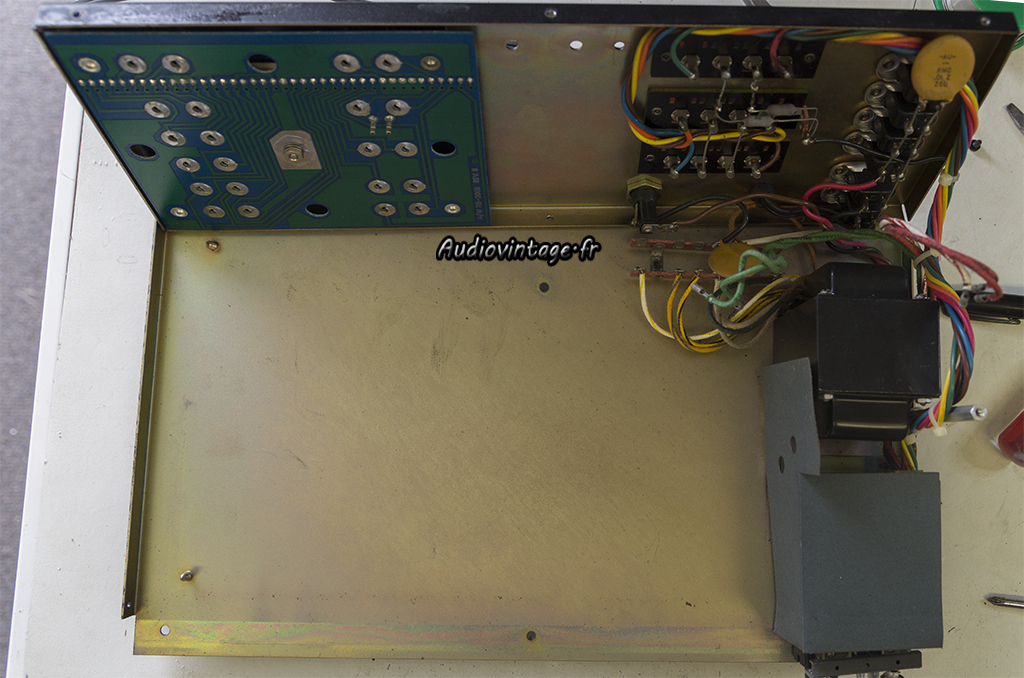

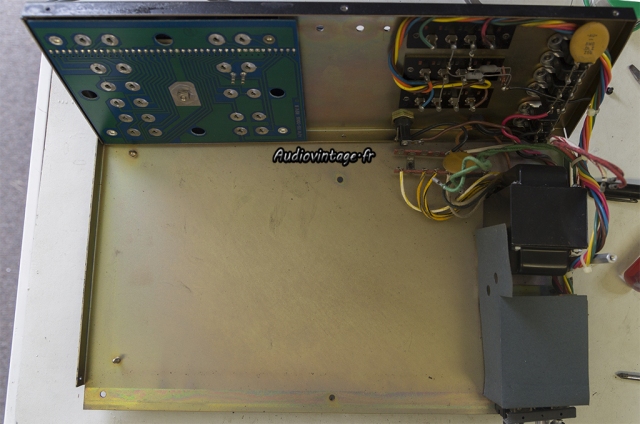

Démontage !

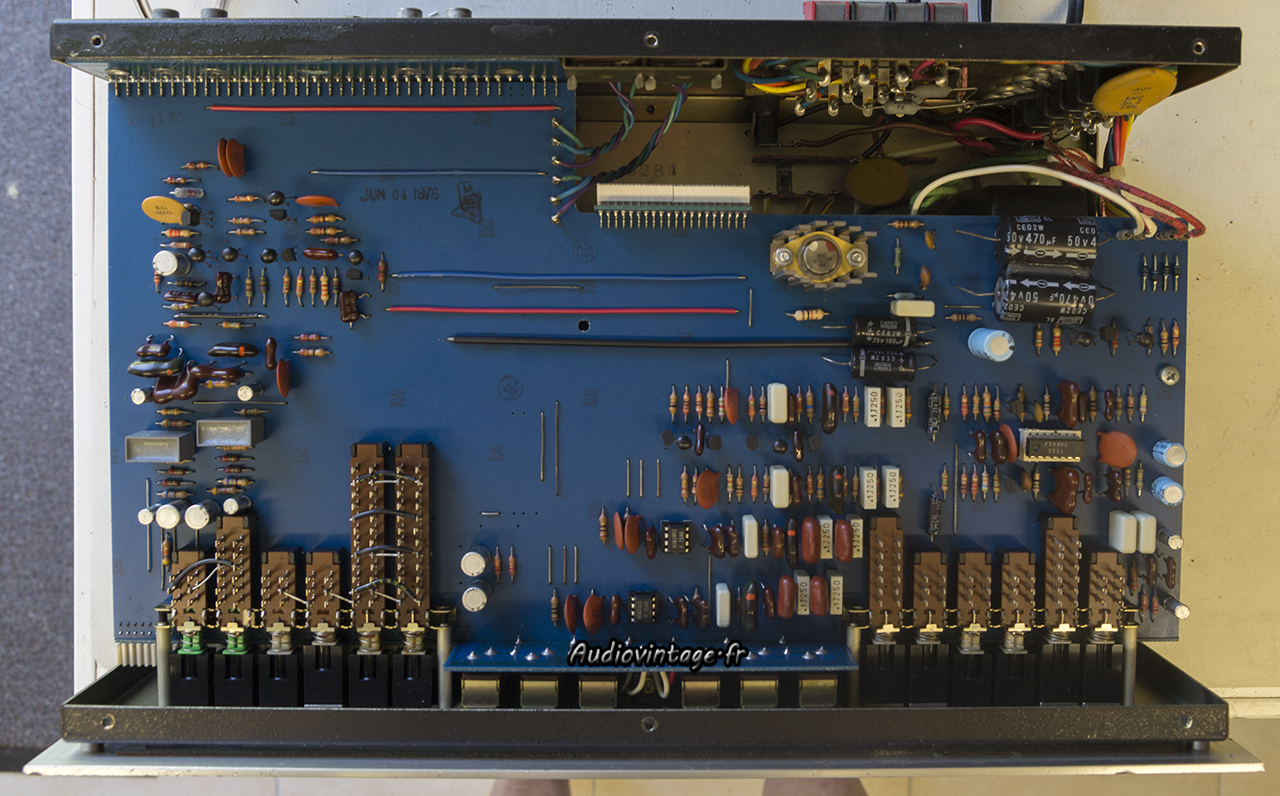

Le circuit préampli à proprement parlé.

Ce n’est pas brillant et il n’est pas le seul dans cet état, loin de la !

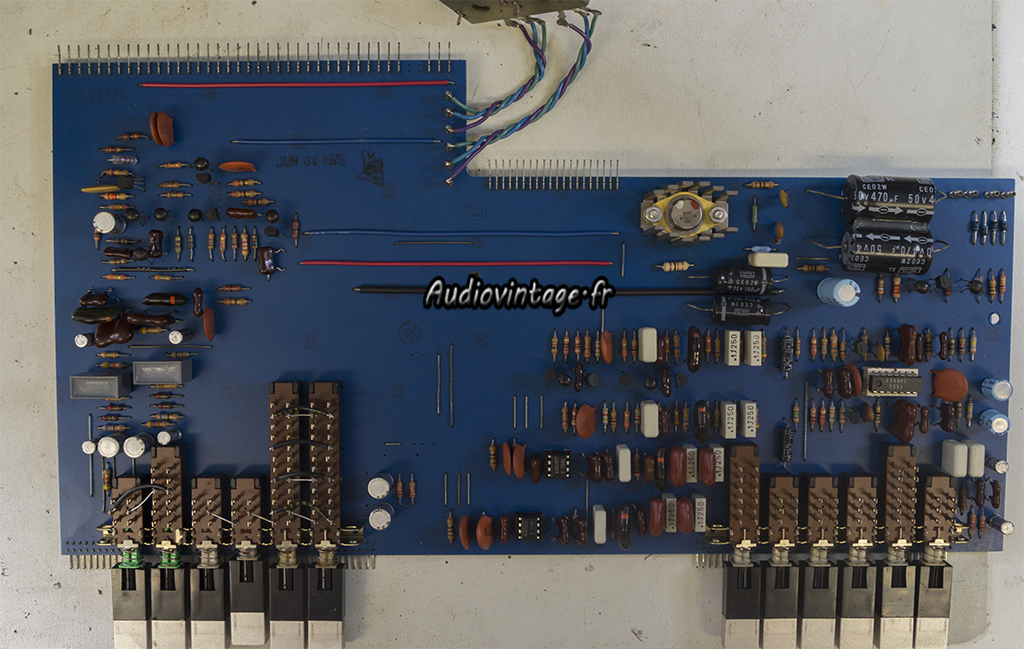

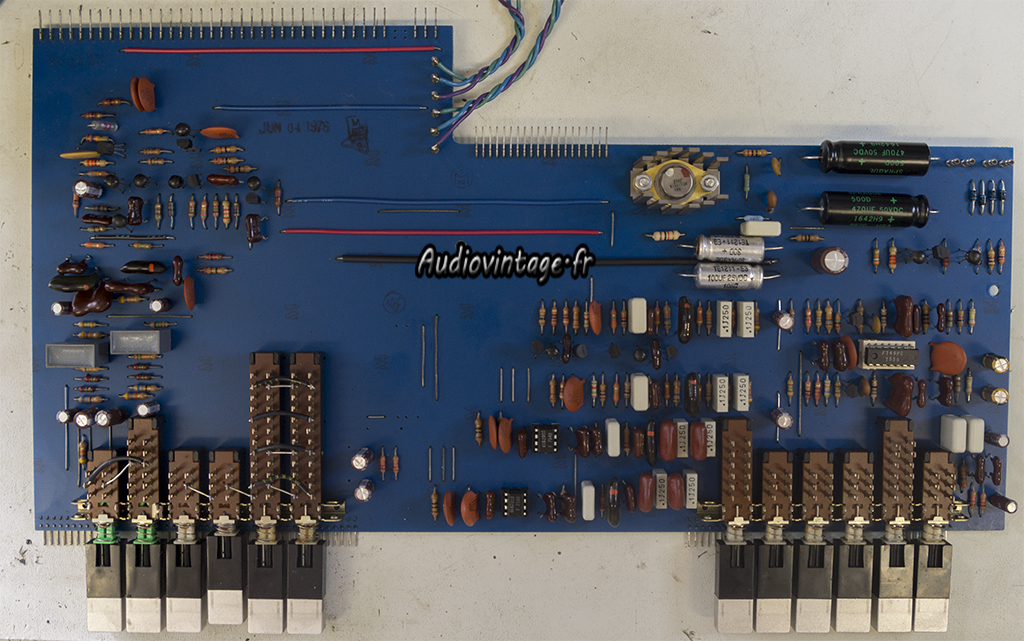

Le circuit révisé. Les commandes sont nettoyées, les picots de connexion inter-cartes sont tous décrassés un par un.

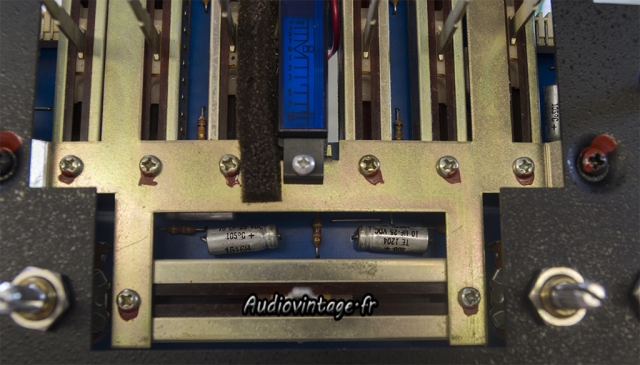

Derrière la façade, les chimiques se cachent pour mourir 🙂

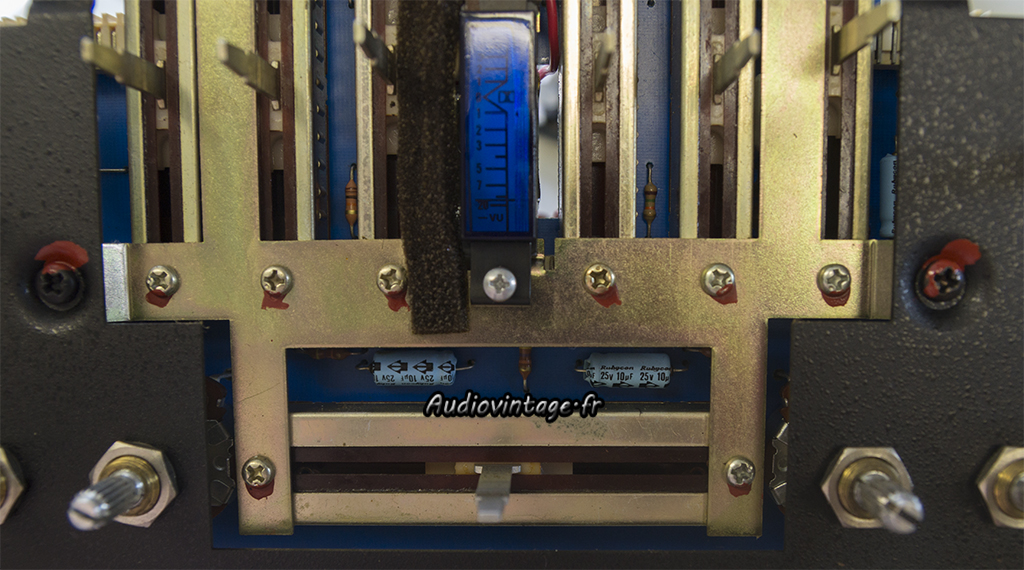

Remplacés !

Passage au banc.

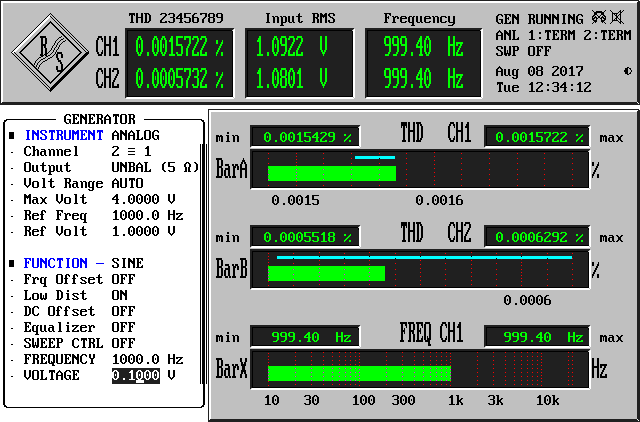

Distorsion à 1volt en sortie, entrée Aux.

Même chose, pour l’entrée phono.

Réponse en fréquence des deux canaux, sortie 1v, entrée Aux.

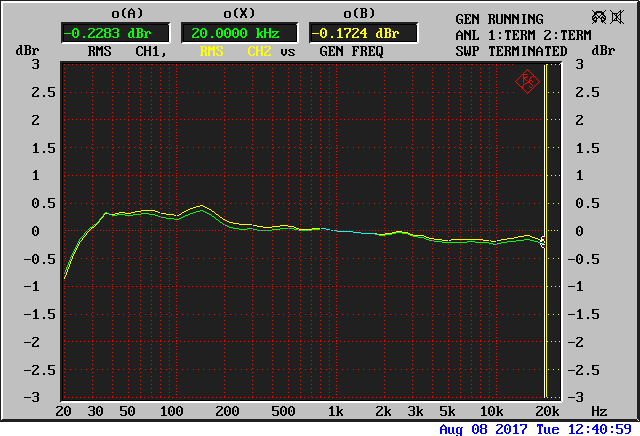

Même mesure, mais pour l’entrée phono.

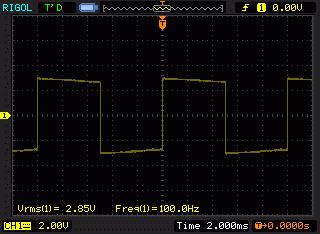

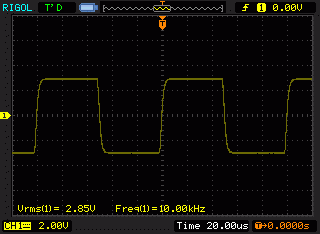

Signal carré à 100hz, 1khz et 10khz.

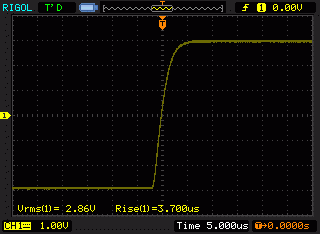

Temps de montée à 10khz.

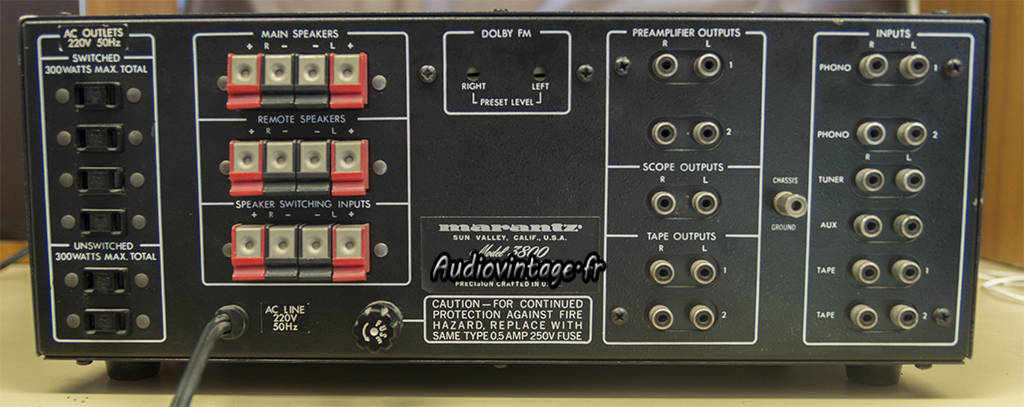

Connectique.
