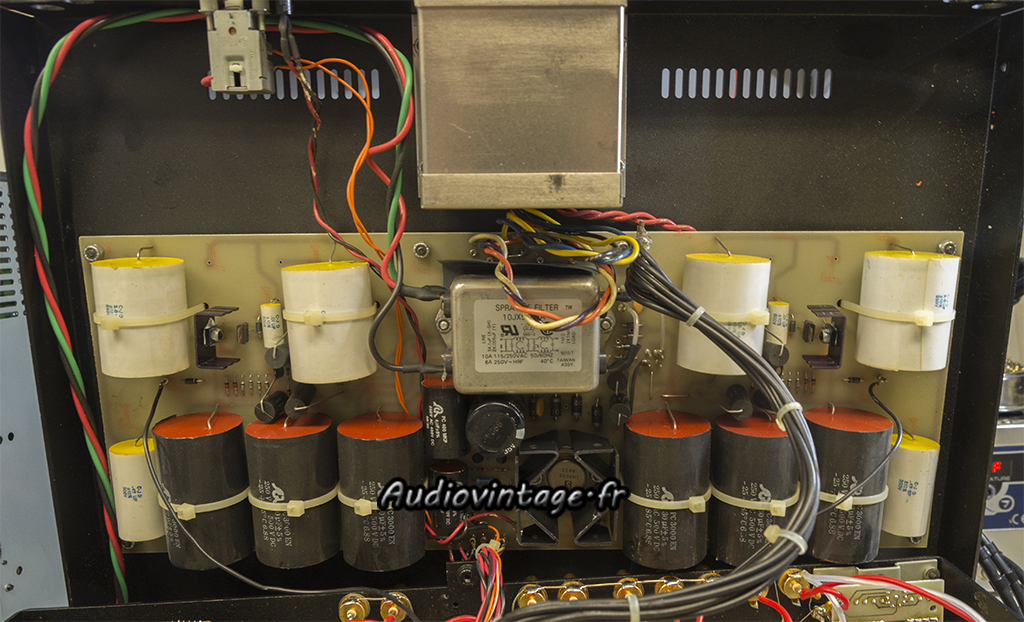

Un beau préampli Conrad-Johnson ayant eu un petit accident de parcours.
En effet, le nouveau propriétaire me l’a confié car il ne fonctionnait pas à sa réception.

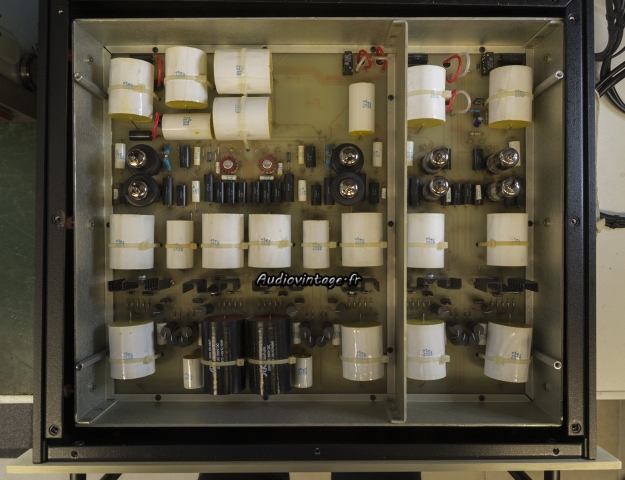

Le circuit principal est suspendu par l’intermédiaire de silentblocs.
Pendant le transport, le tout doit être sécurisé par des vis placées sur le capot supérieur de l’appareil.
Hélas, le vendeur n’a pas mis les vis en place lors de l’envoi et pour couronner le tout, le transport a été très « mouvementé ».
Certains silentblocs se sont cassés.

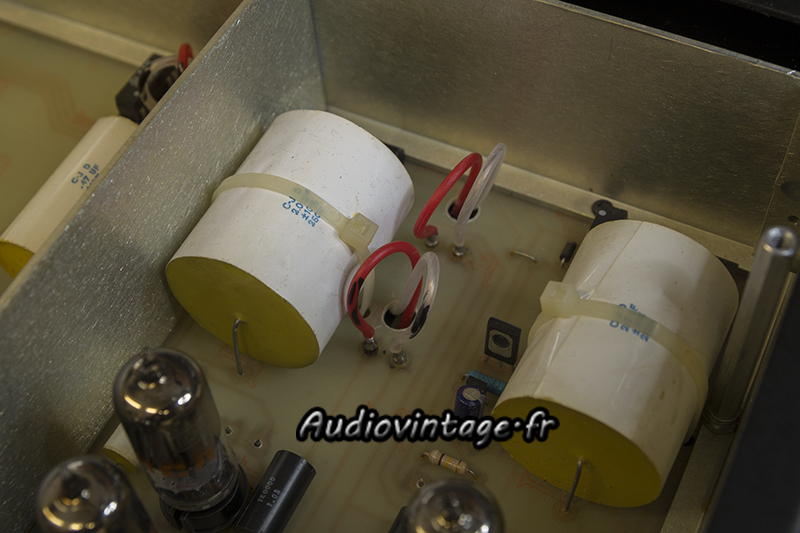

Mais ce n’est pas tout. Des fils passent d’un circuit à un autre par des trous, et certains de ces fils se sont arrachés.
Soudés d’un côté, mais plus de l’autre.
Ici c’est l’atténuateur à résistance. Sous son circuit, là ou pointe les deux flèches, devrait être soudé deux fils rouge.
Vous avez compris, il va falloir démonter quelques « trucs et « machins » et se contorsionner pour ressouder tout ça.

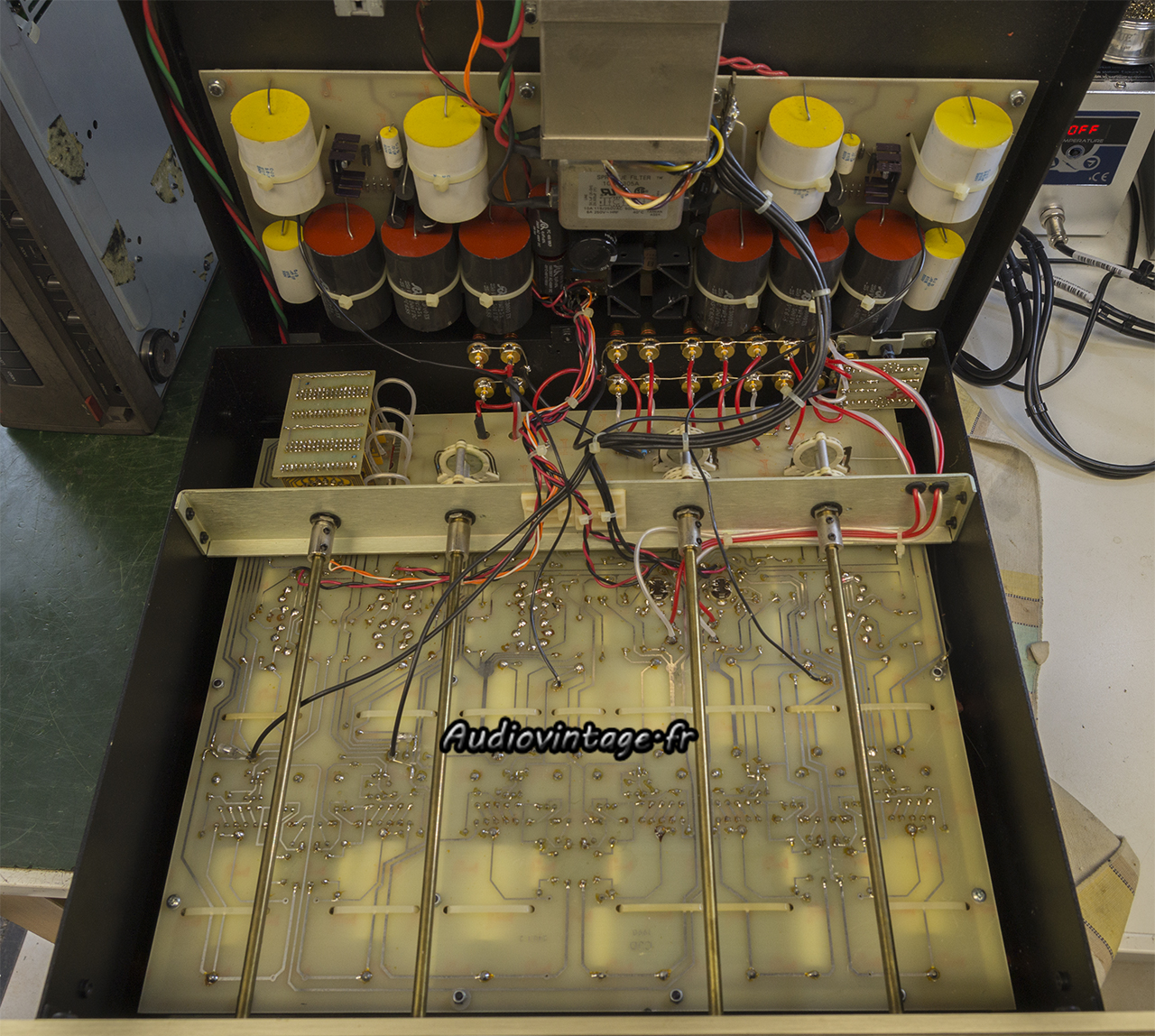

On met l’appareil à l’envers et on bascule.

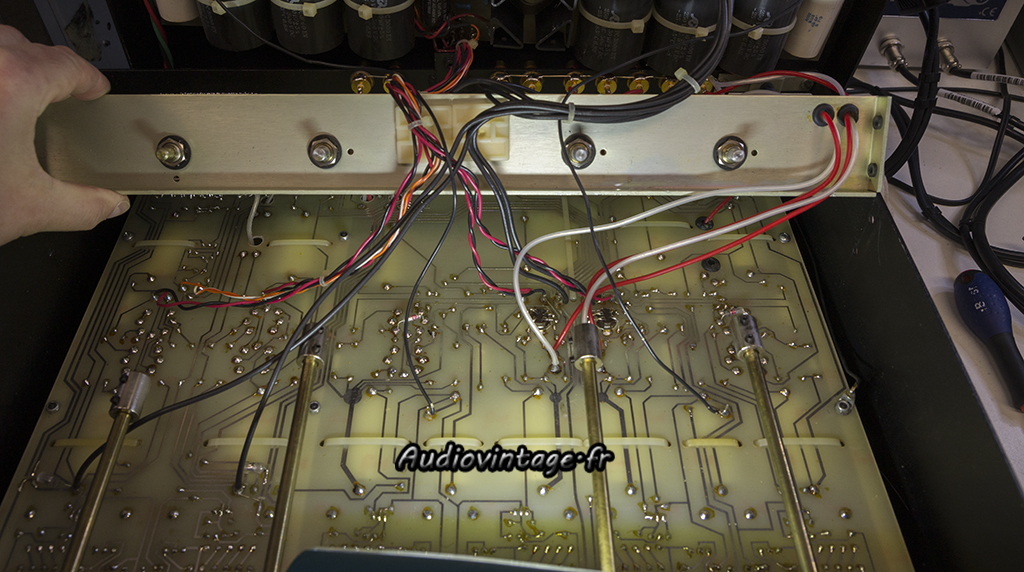

Démontage des cames, et on bascule légèrement le support des sélecteurs.
Bon, il était impossible de prendre des photos sans faire une bêtise, autrement dit, vous n’aurez pas plus de détails.
J’ai réussi à réparer tant bien que mal le silentbloc avant gauche, ce qui permet une suspension correcte de l’ensemble du circuit. J’ai également prévu des vis nylon en lieu et place de celles permettant de bloquer le circuit pendant le transport.

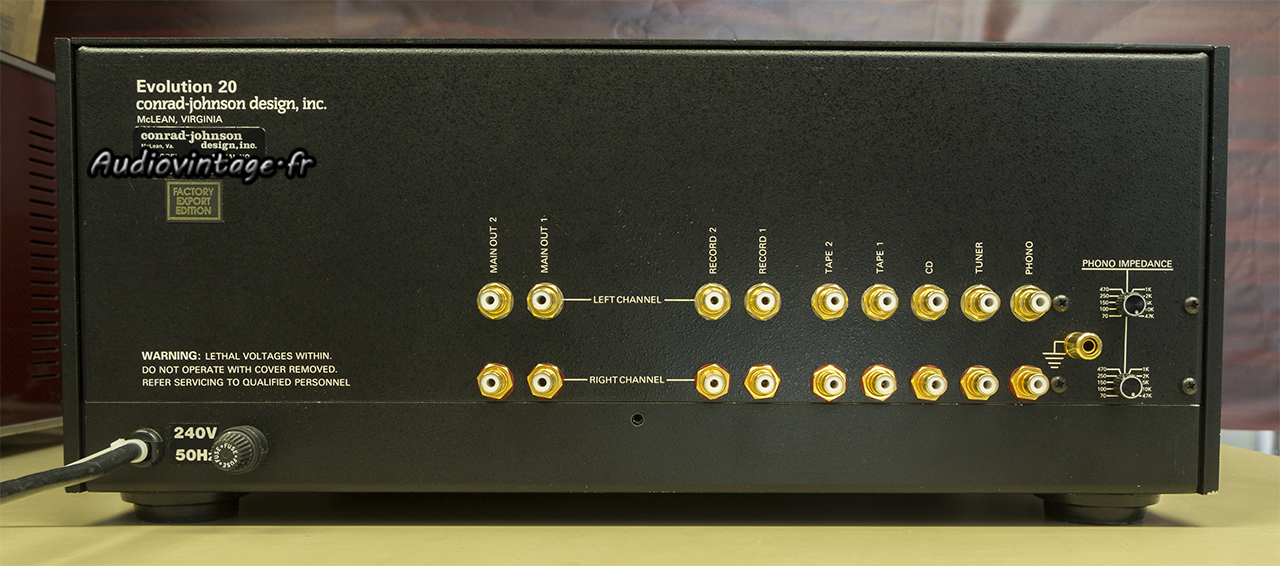

Ce Conrad Johnson evolution 20 SE est équipé de 8 6GK5 et deux nuvistor 6CW4.
Ces deux derniers et quatre 6GK5 sont sur les deux canaux de l’étage phono, et les quatre autres 6GK5 sont sur les deux canaux de l’étage ligne.
Voici les mesures d’un des quatre 6GK5 présents sur l’étage ligne :
Test conditions:
Va : 135 (V) Swing +/- 13,5 V (10%)
Vg : -1 (V) Swing +/- 0,1 V (10%)
Test results:
Ia : 3,27 (mA) 28 % of nominal 11,5 (mA)
Gm : 5,68 (mA/V) 38 % of nominal 15 (mA)
On constate que ce tube est particulièrement bien « rincé. Les trois autres tubes présents sur cet étage ont des mesures aussi mauvaises.
Sur l’étage phono, ils sont en meilleur état.
Les tubes sur l’étage ligne ont été remplacés pour les mesures qui suivent.
Distorsion à 1v en sortie, entrée CD 60mv.
Réponse en fréquence à 1v en sortie, entrée CD 0.9v.
Même mesure mais cette fois-ci réalisée de 20hz à 185khz.
Rapport signal/bruit à 1v en sortie, entrée CD 0.9v, pondération A.

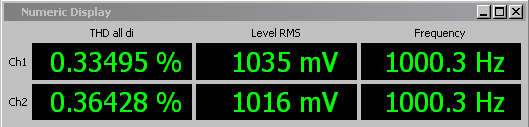

Distorsion relevée à 1v en sortie, entrée phono 0.5mv.

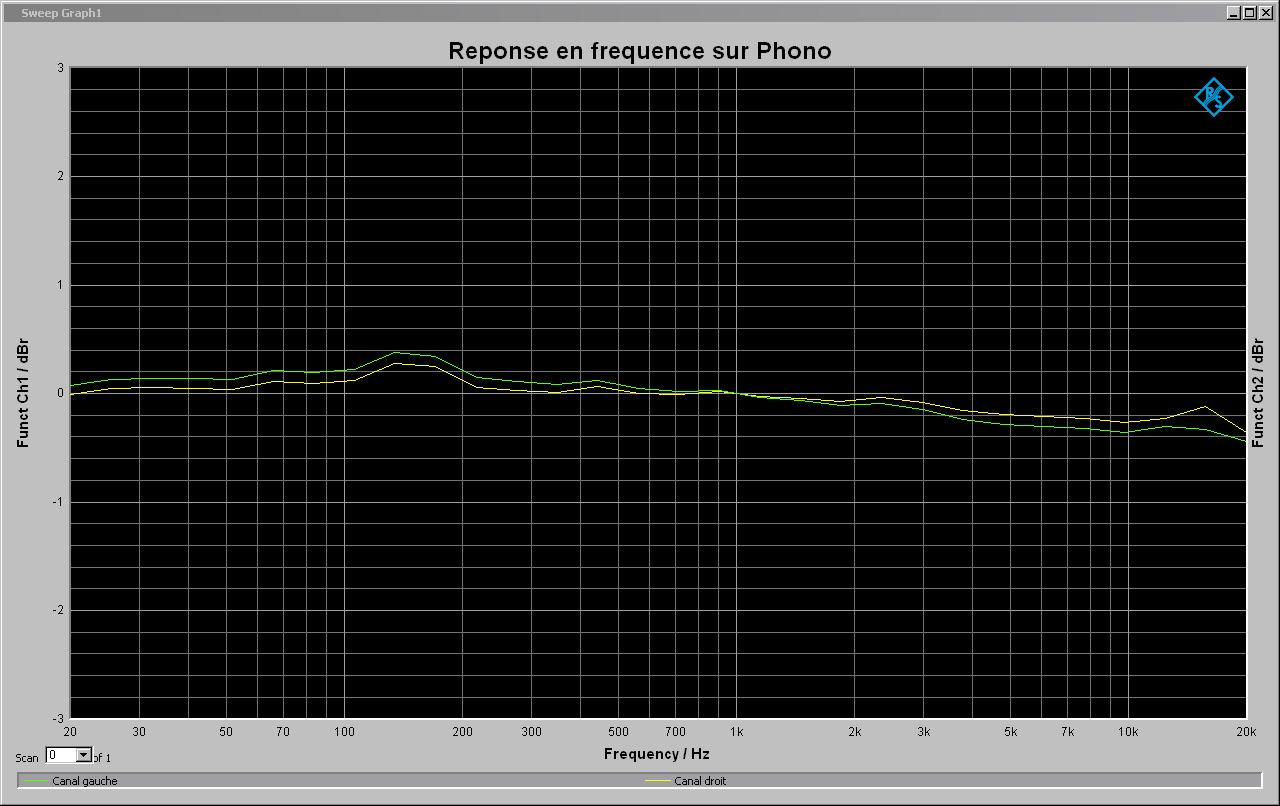

Réponse en fréquence à 1v en sortie, entrée phono 15mv.
Rapport signal/bruit à 1v en sortie, entrée phono 15mv, pondération A.

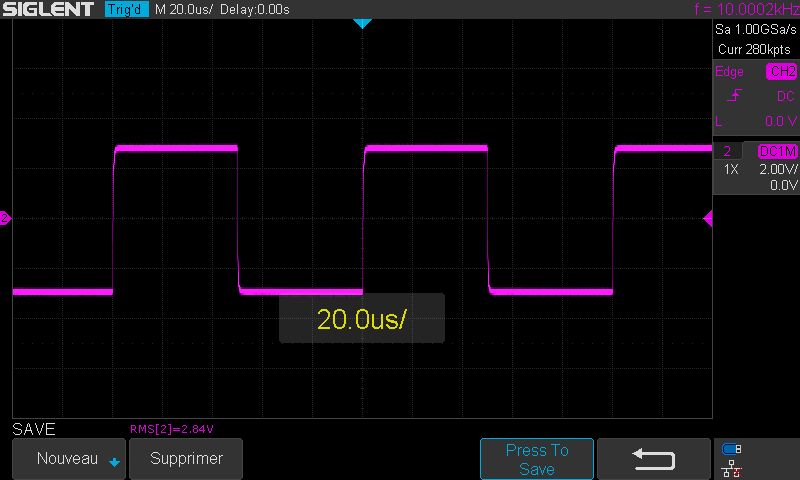

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à presque 3v en sortie.
