Acheté en panne par son propriétaire actuel qui cherchait ce modèle depuis bien longtemps, il m’a donc été confié pour sa remise en état.

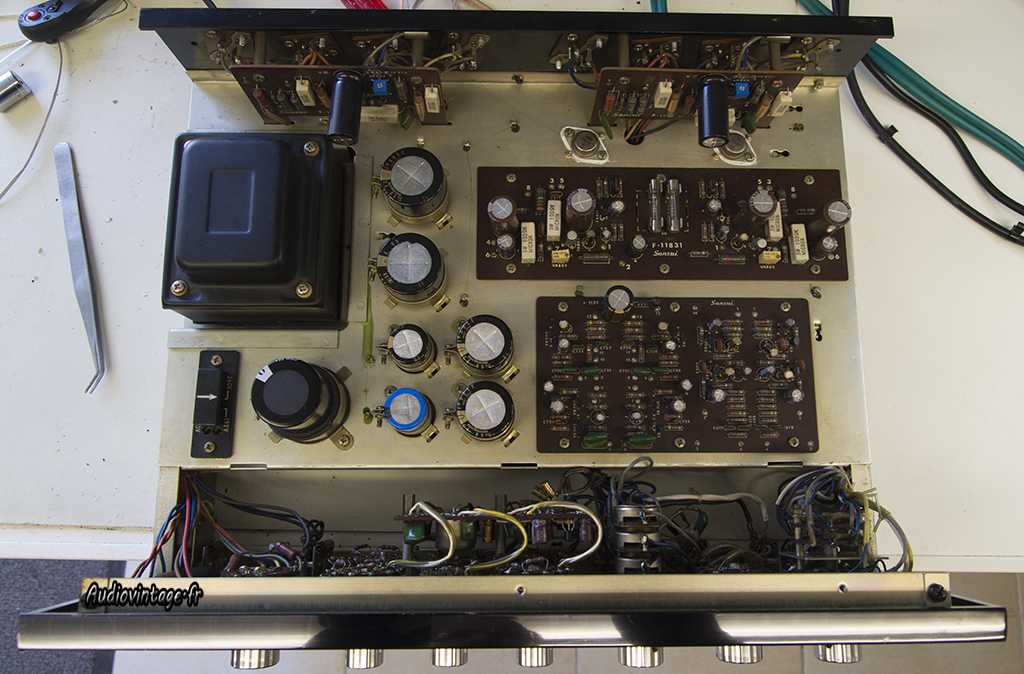

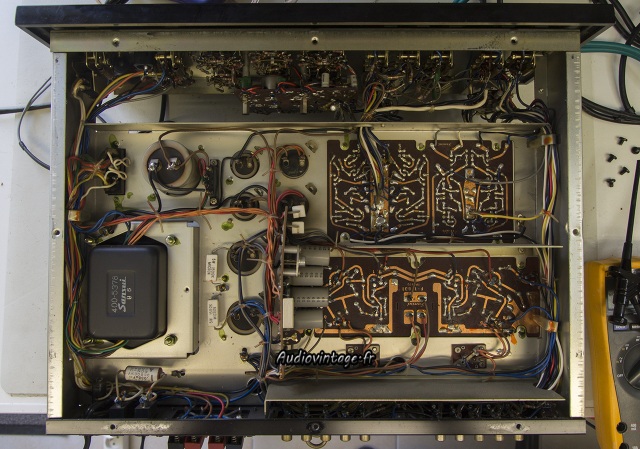

L’appareil est « dans son jus », dans un bel état esthétique.
Un des deux fusibles interne est HS, et son remplacement se solde par la mort immédiate du nouveau à la mise en route.
Avant tout, il faut réparer l’appareil et ensuite seulement procéder à sa révision complète.

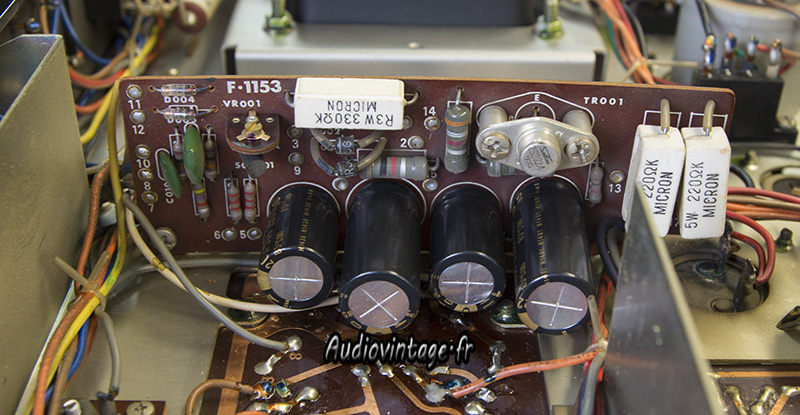

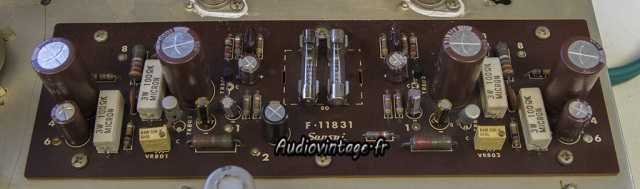

Après quelques recherches, les composants HS sont identifiés : les deux transistors de puissance sont HS sur un canal et un condensateur chimique de 2200uf est en court-circuit. Je reviendrais plus tard sur l’état de délabrement de la plupart des autres condensateurs chimiques présents dans l’appareil.
Après avoir remplacé les composants HS par des composants « d’essais », je constate que l’amplificateur fonctionne à nouveau.
Bon, pour être franc, ce qui sort de cet appareil ne correspond alors pas à ce que l’on peut attendre d’un 777A, c’est mou, sans détails, complètement insipide.

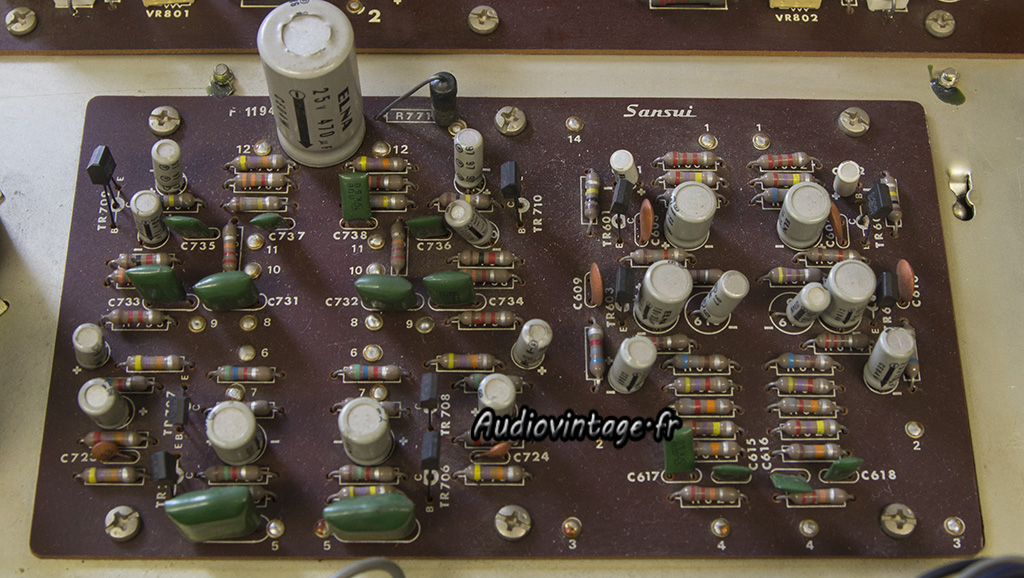

La révision en elle-même consiste au remplacement de la totalité des condensateurs chimiques présents dans l’appareil, ainsi que des trimmers de réglages de bias et de point milieu. Les transistors 2SC458 passent à la trappe, trop de souci avec cette référence.
N’oublions pas les quatre transistors de puissance qui sont également remplacés et de la nouvelle graisse thermique prends place.

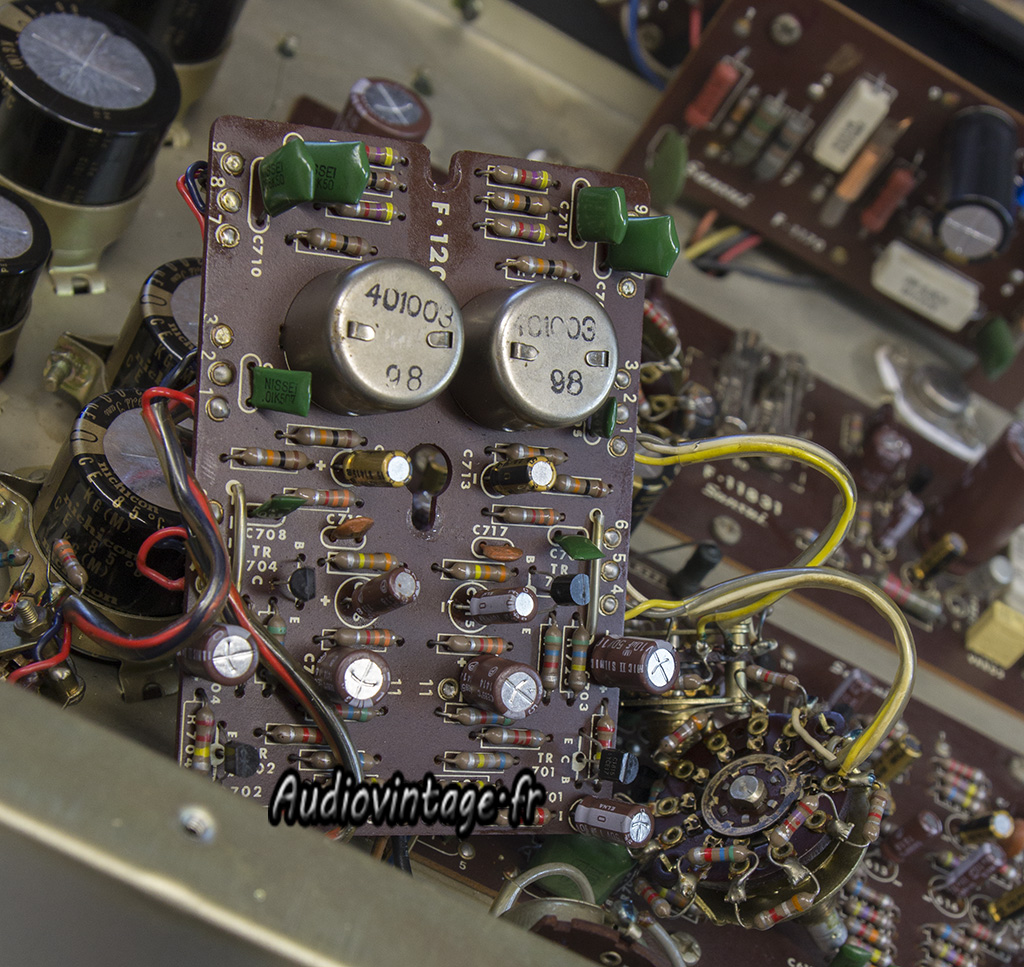

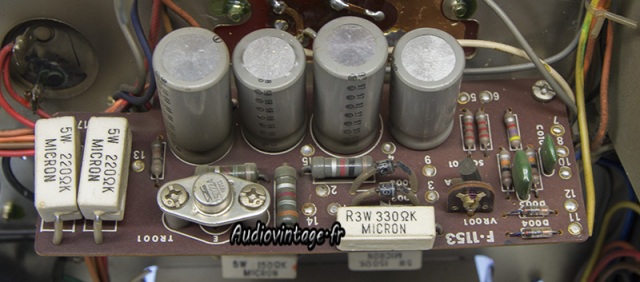

Revenons sur l’état des condensateurs chimiques présents dans cet appareil.
A l’origine, ce sont des Elna gris, qui ont une bonne réputation de viabilité dans le temps qui n’est pas usurpée.

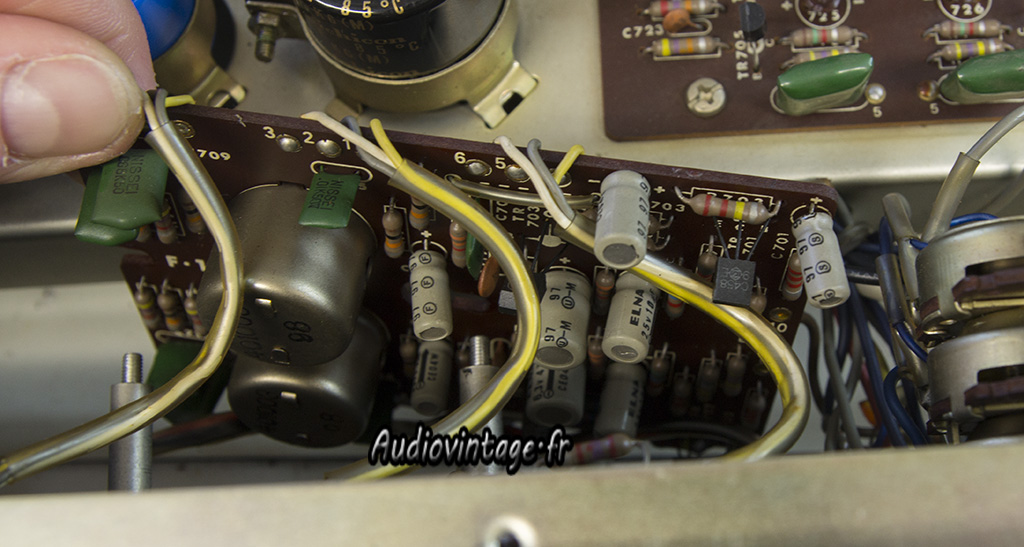

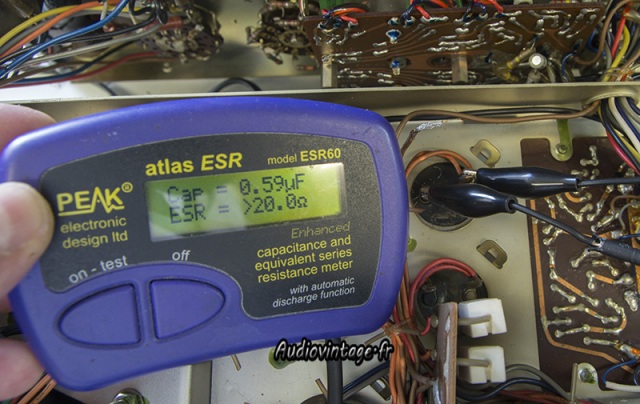

Mais l’usure est bien la : j’estime à 80% le pourcentage de condensateurs originaux qui sont « cuits ». Que ce soit pour cause d’une capacité en chute libre ou très largement supérieure à ce qu’elle devrait être, ou que ce soit pour cause d’un ESR qui grimpe en flèche.

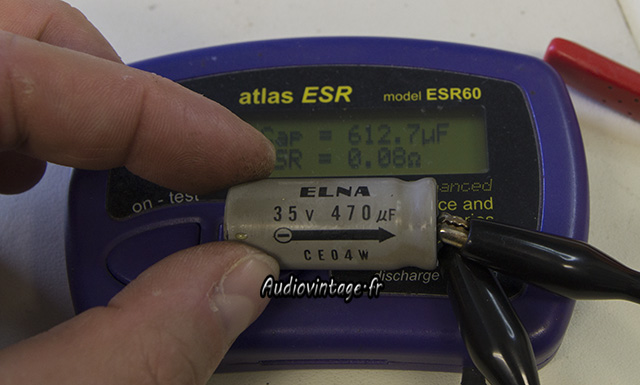

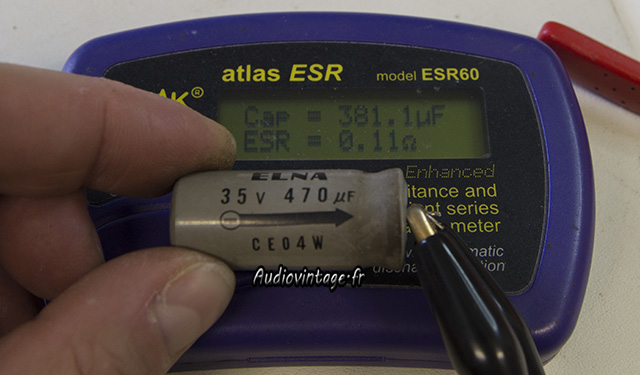

Pour exemple voici deux condensateurs de 470uf 35v.

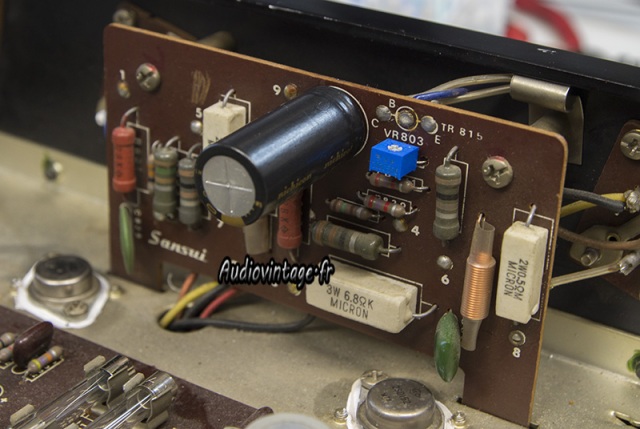

Une fois le Sansui équipé de ses composants neufs, les réglages de point milieu sont effectués à l’oscilloscope et au distorsiomètre.

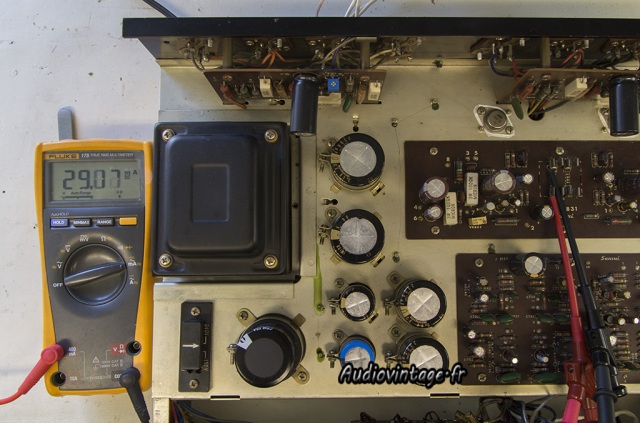

Le bias est réglé selon le manuel technique avec l’insertion d’un ampèremètre dans le circuit.
Passage au banc de test pour validation de l’intervention.

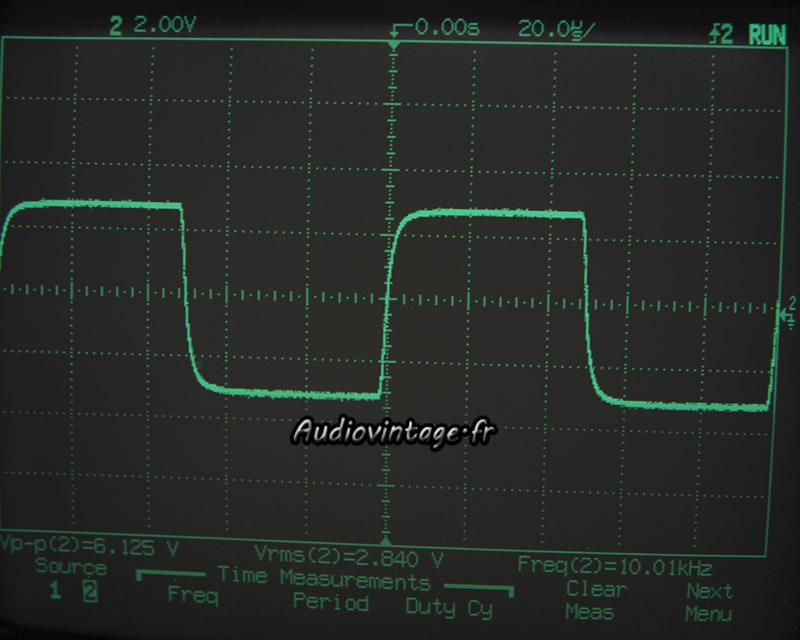

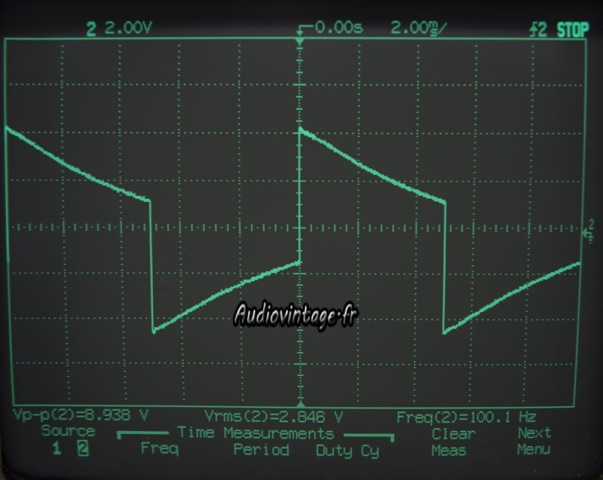

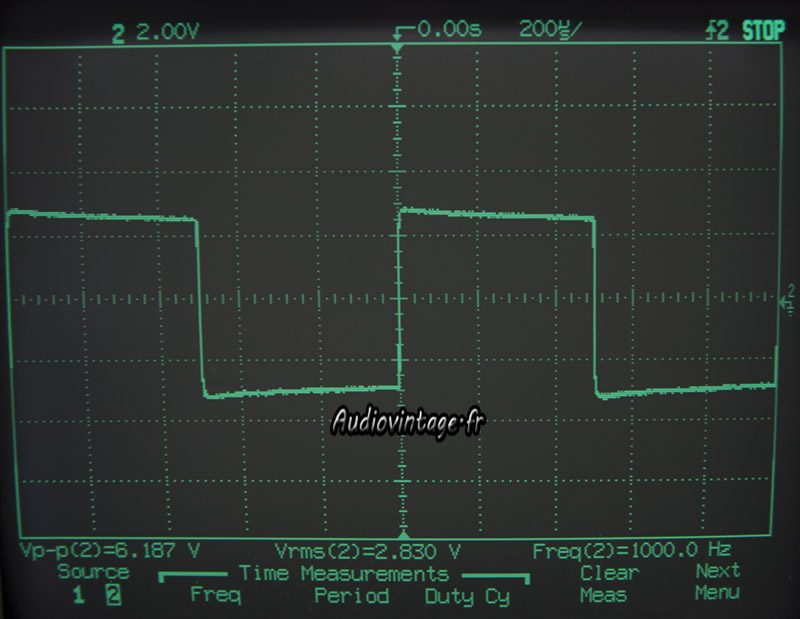

Quelques mesures sur signal carré à 100hz, 1khz et 10khz.

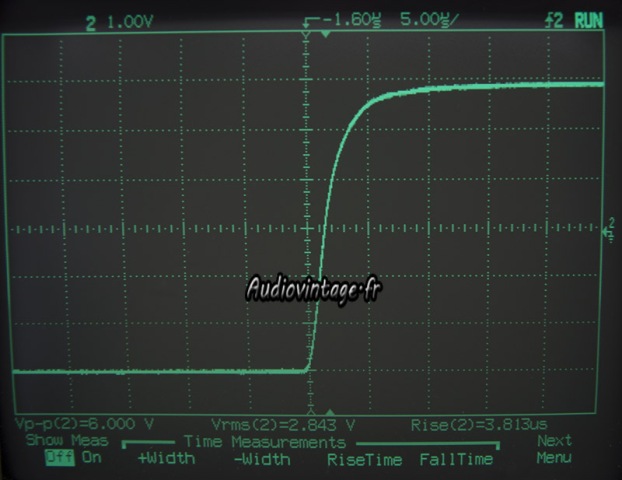

Temps de montée à 10khz.

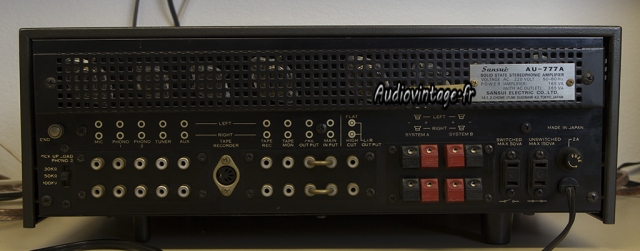

Connectique.

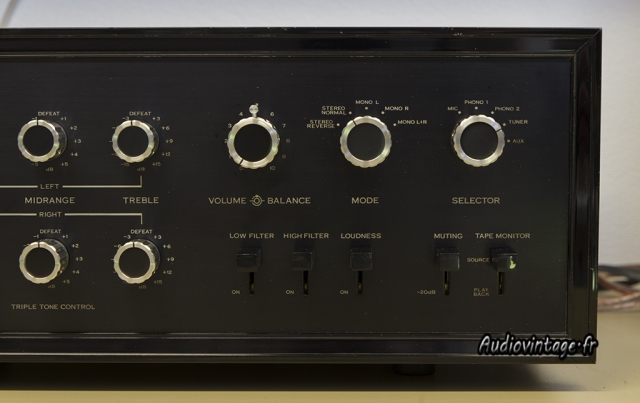

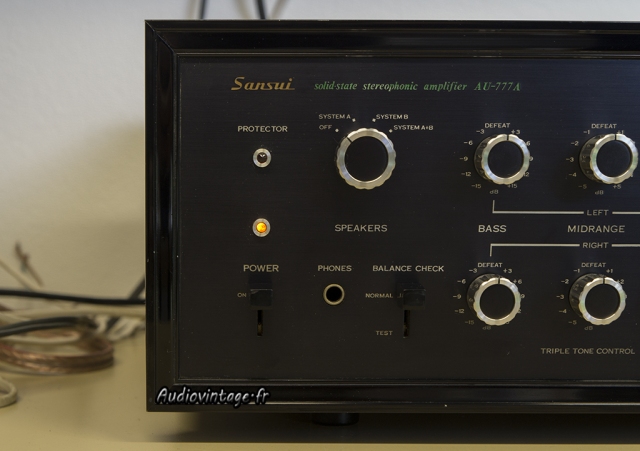

Je termine par un gros nettoyage de la façade et des boutons. Joli non ?
Terminé, et il sonne !
Bonjour,
Apres avoir parcouru vos images et commentaires avec beaucoup d’attention je vois que vous avez remplacé les 4 transistors de puissance , mais vous ne dites pas si c’est par des 2sd218 neufs ou ou une ref equivalente car autant je suis pour changer certains petits transistors comme les 2sc458 autant je pense qu’il faut concerver ceux de puissance . J’ai moi même fait l’expérience avec le sansui 777a et j’ai vraiment trouvé une difference , ceci-dit je n’avais peut-etre pas l’equivalent le plus proche . Cordialement ! PS : Beau travail!
Bonjour Jean-Luc, et merci pour votre commentaire.
Pour tous les transistors To-3, tant qu’ils sont bons, c’est à dire sans courant de fuite et sans gain » bizarre » à la mesure, il faut les laisser en place bien sur. Pour tous les transistors, il faut faire attention aux « équivalents » donnés sur le web. Cela fonctionne très souvent mais pas toujours, croyez moi, j’ai fait des découvertes sur ce point. Il faut également faire attention à la provenance…
En effet je n’ai pas donné les références utilisées ici 🙂
