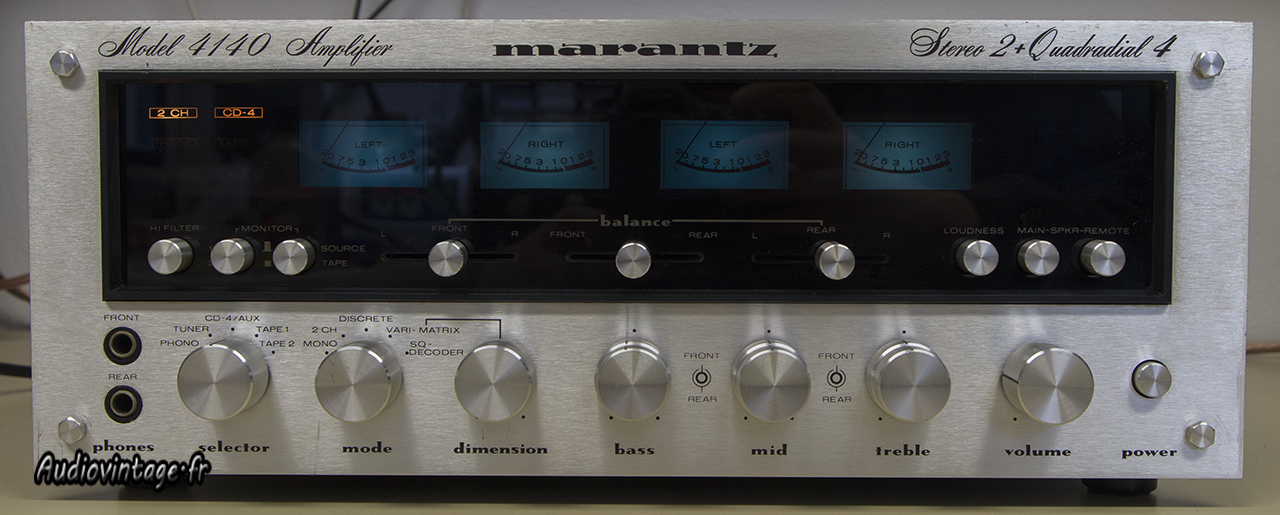

Révision partielle pour ce receiver quadriphonique Marantz.

Petite sueur froide à son arrivée, il devait être fonctionnel sur tous les canaux, mais l’un des quatre ne donne rien. Finalement, ce n’est qu’un souci de contact sur l’interrupteur remote/local à l’arrière.
Il est donc fonctionnel, souffre de mauvais contacts un peu partout dans les commandes, et ne sonne pas particulièrement à son avantage…

Marantz 4140

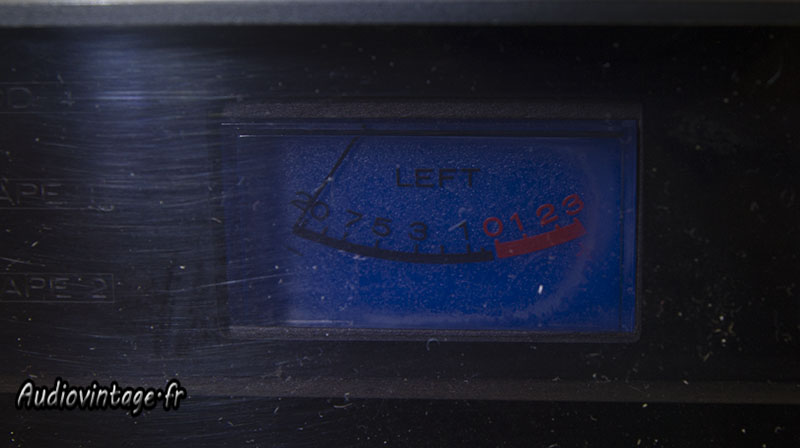

L’intérieur d’un des vu-mètres a des traces blanches disgracieuses…

Marantz 4140
Démontage de la façade.

Marantz 4140

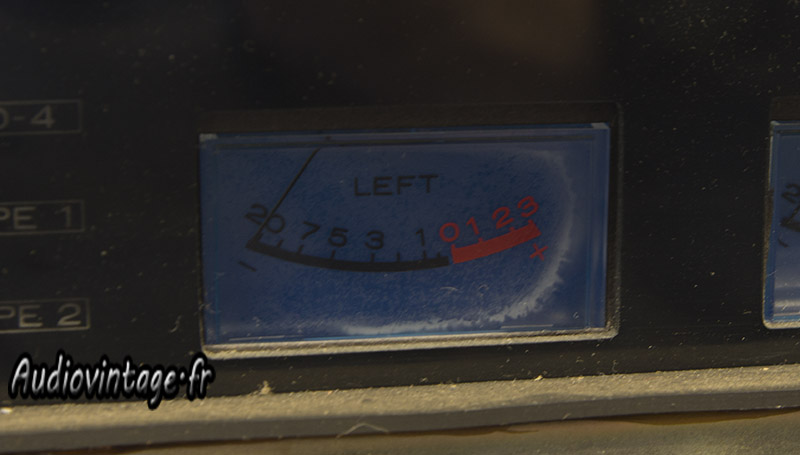

Puis du vumètre. Les traces blanches ne sont pas des poussières mais une « attaque » du plastique certainement due à l’utilisation d’un produit quelconque. Un bon polisssage permet de supprimer ces vilaines traces.

Marantz 4140

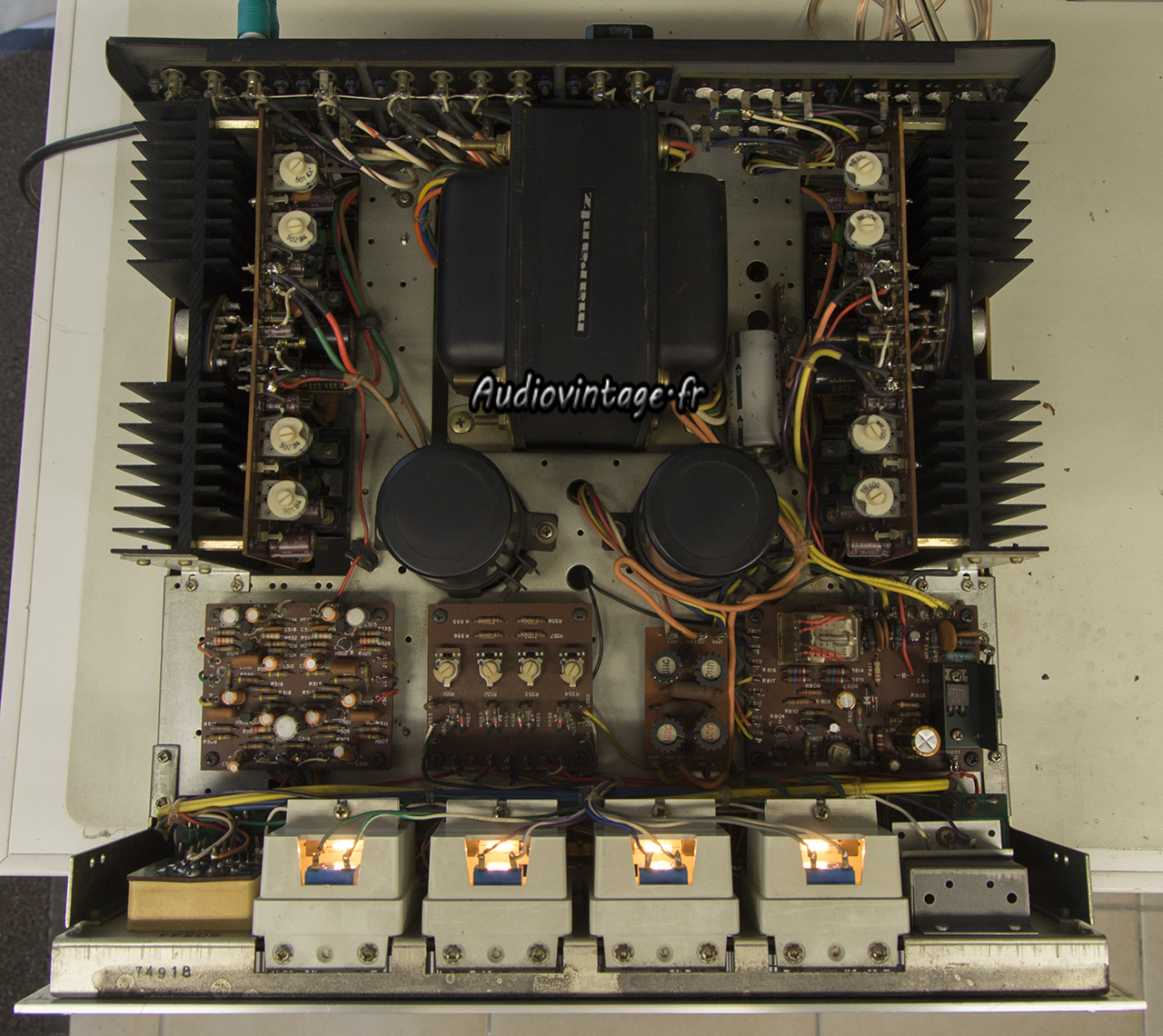

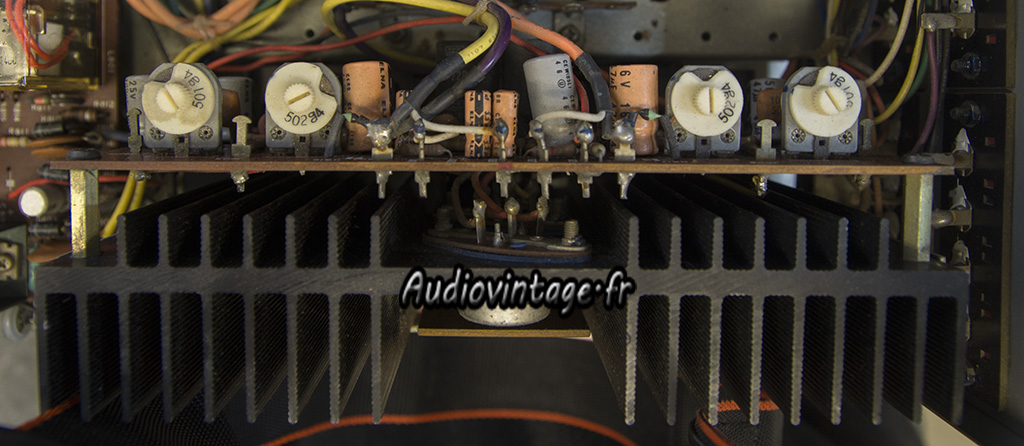

Accessibilité médiocre. Nombreux fils soudés au plus court, pas de connecteurs, intervenir sur cet appareil n’est absolument pas un plaisir.

Marantz 4140
Marantz 4140

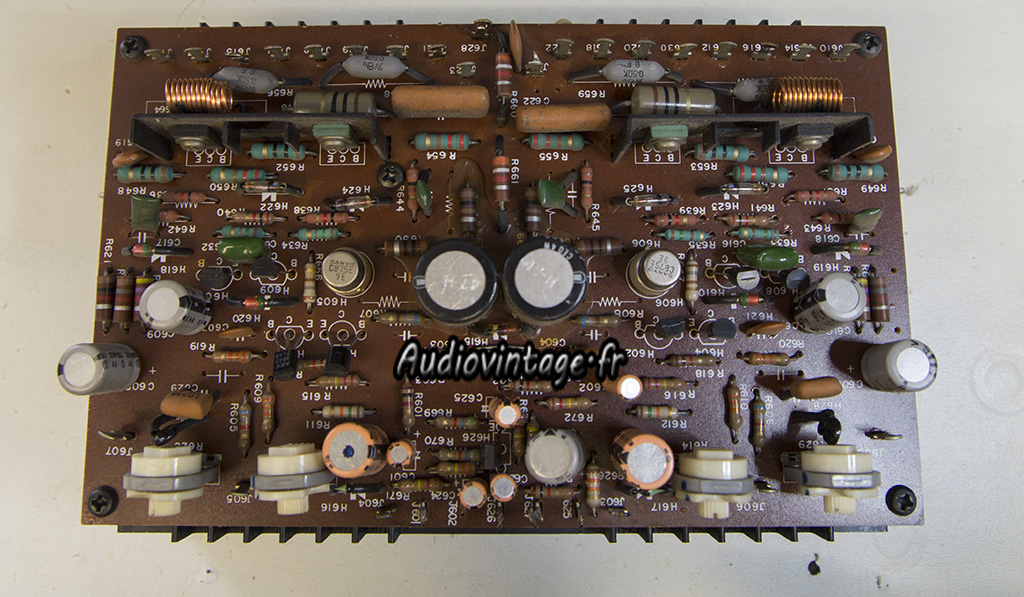

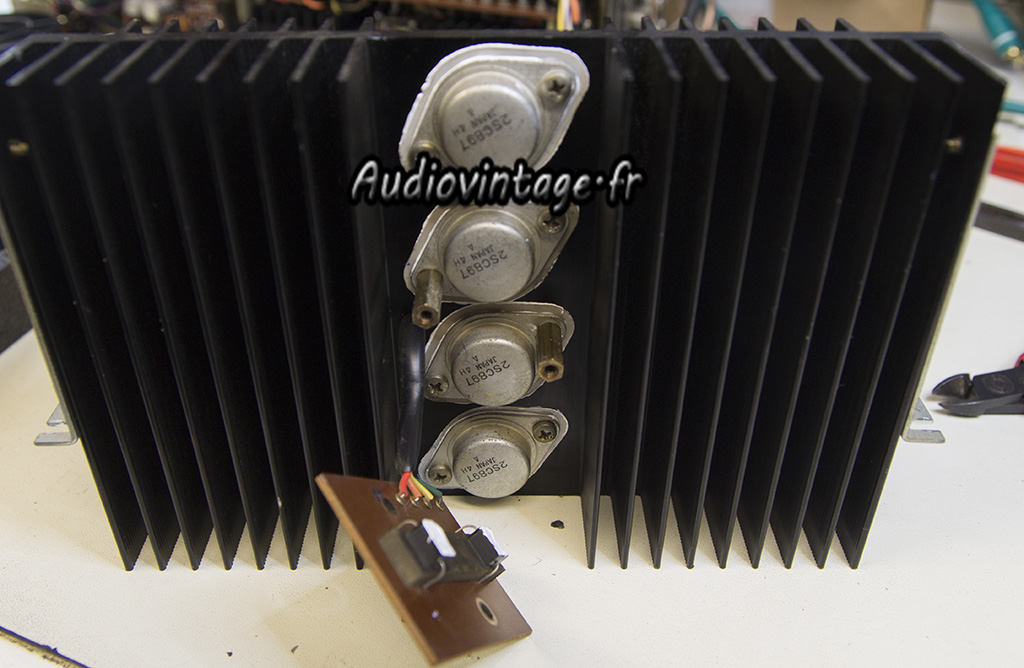

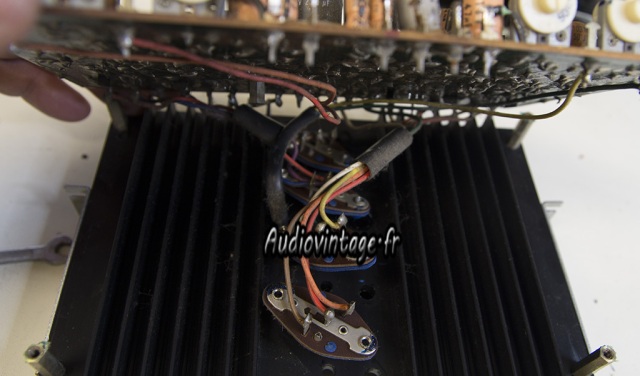

Démontage d’un des circuits d’amplification, qui comporte donc deux canaux, un avant et un arrière.

Marantz 4140
Les condensateurs chimiques sont remplacés, tout comme un transistor sujet à caution.
A noter que certains condensateurs originaux commençaient à fuir.

Marantz 4140
Le reste est contrôlé soigneusement, le tout est remonté, de la graisse fraiche vient prendre place.
La même intervention est réalisée de l’autre côté.

Marantz 4140

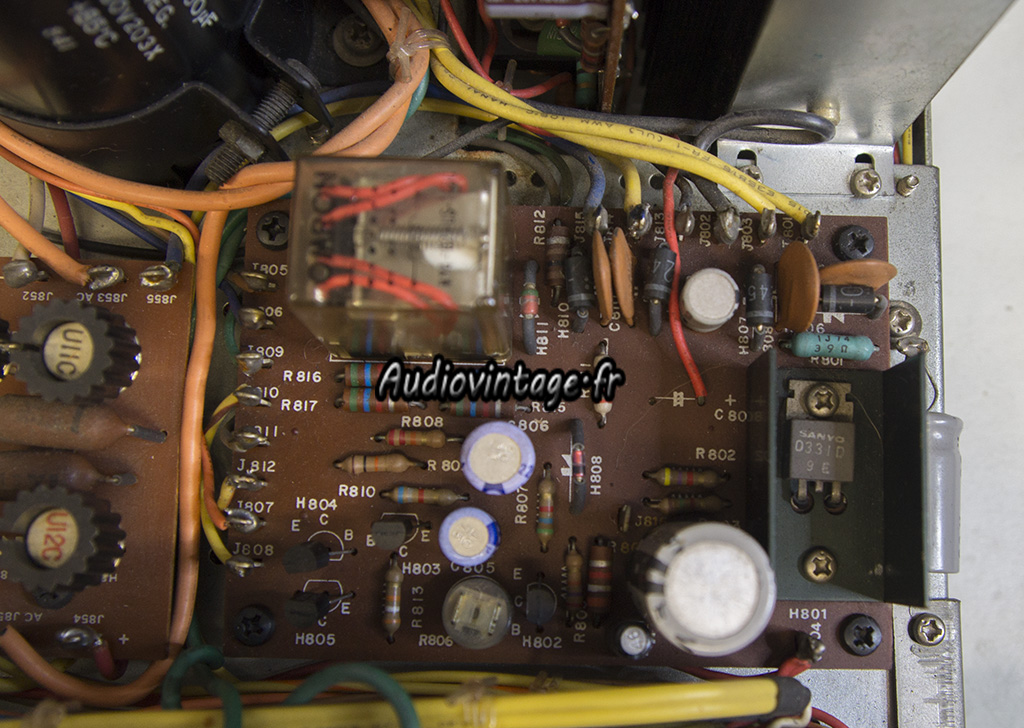

La section alimentation a elle aussi besoin d’une petite révision.

Marantz 4140

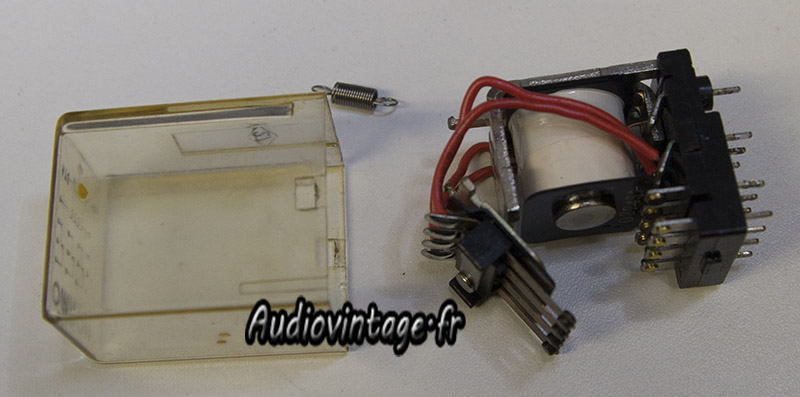

Le relai est démonté et nettoyé, les condensateurs chimiques remplacés (certains avaient des valeurs alarmantes).

Non photographiées, la carte Pe1 (Buffer/pre-amplifier) sous l’appareil voit certains de ses condensateurs chimiques remplacés, l’étage phono reçoit également des capas neuves.

Marantz 4140
L’alimentation est ensuite réglée, bias et offset des quatre canaux sont ajustés.

Marantz 4140

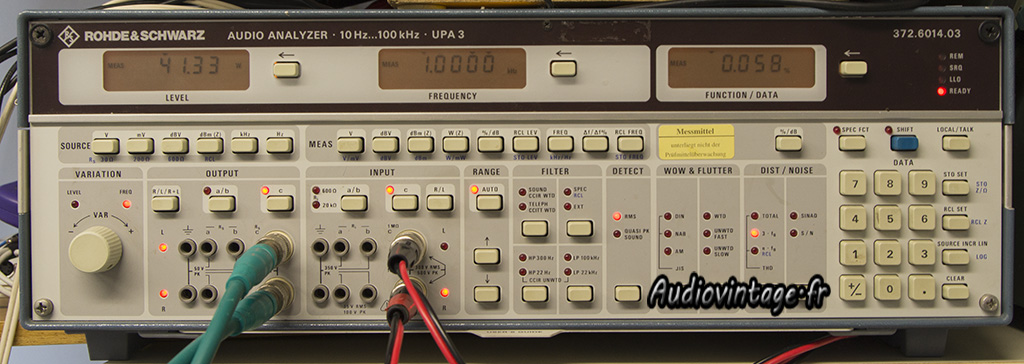

Passage au banc en mode quadri, avec deux canaux utilisés seulement.

Marantz 4140
Marantz 4140
Marantz 4140

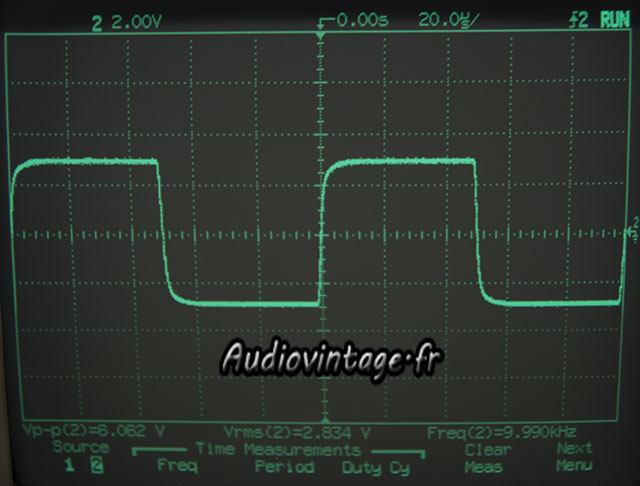

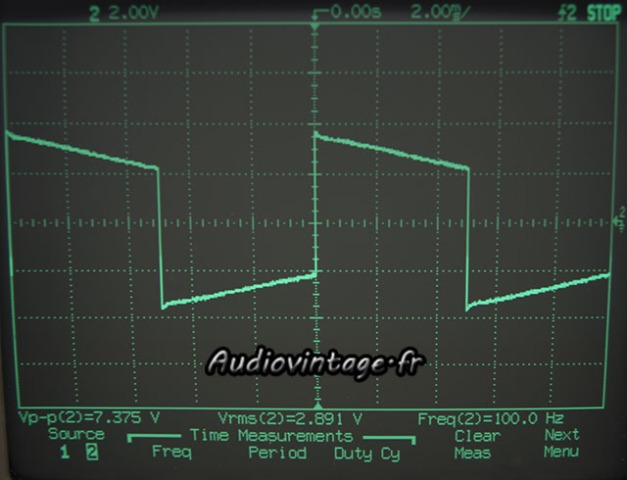

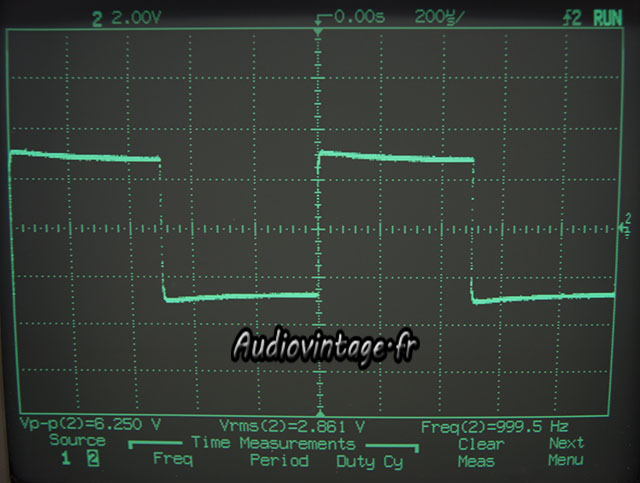

Signal carré à 100hz, 1khz, et 10khz.

Marantz 4140

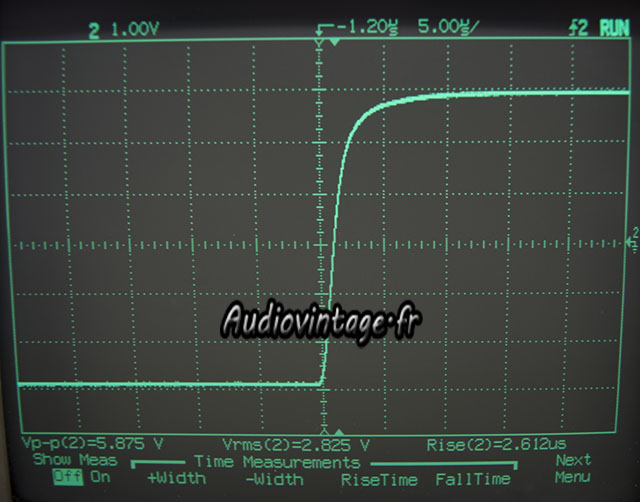

Temps de montée à 10khz.

Marantz 4140

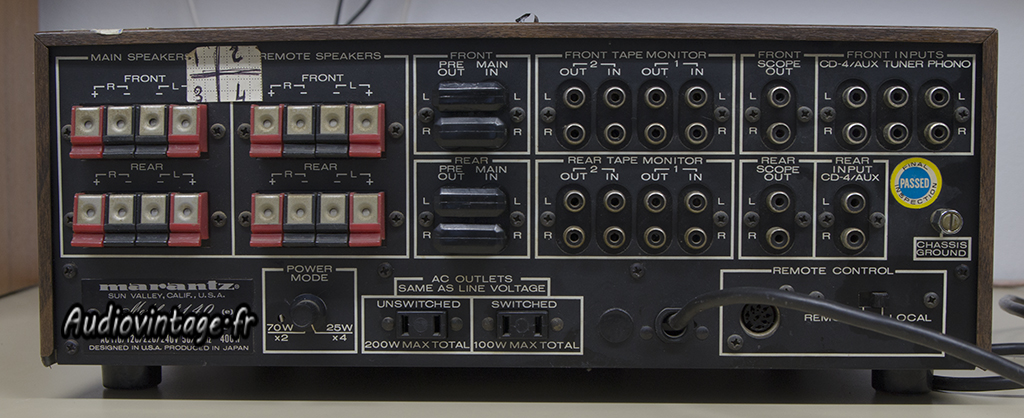

Connectique.
