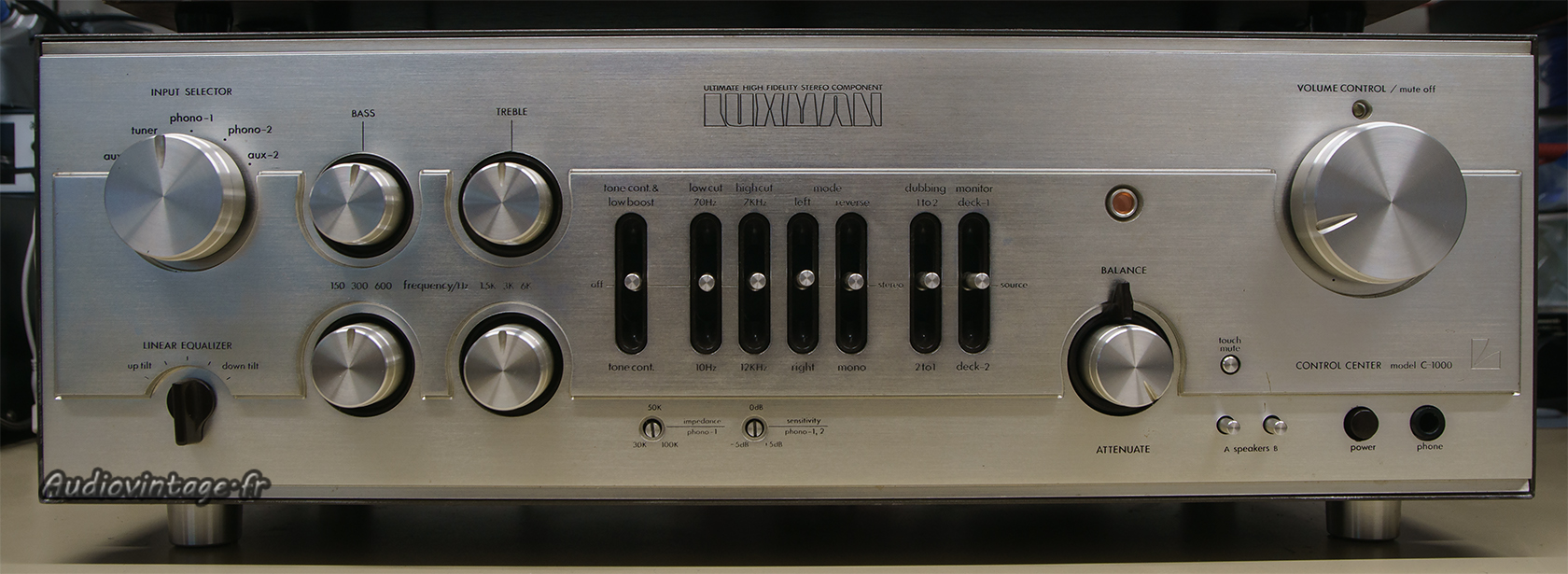

Je termine l’année avec un gros dossier, un préamplificateur Luxman C-1000 en panne et bricolé.
A son arrivée l’appareil ne fonctionne pas. Que du souffle sur un canal et une grosse distorsion sur l’autre.
Je note le remplacement de quelques composants, quelques condensateurs chimiques, et quelques transistors. Une résistance est HS (brulée) mais une de ses pattes n’est pas soudée.
Visiblement, il y a eu quelques visites pas vraiment encourageantes.

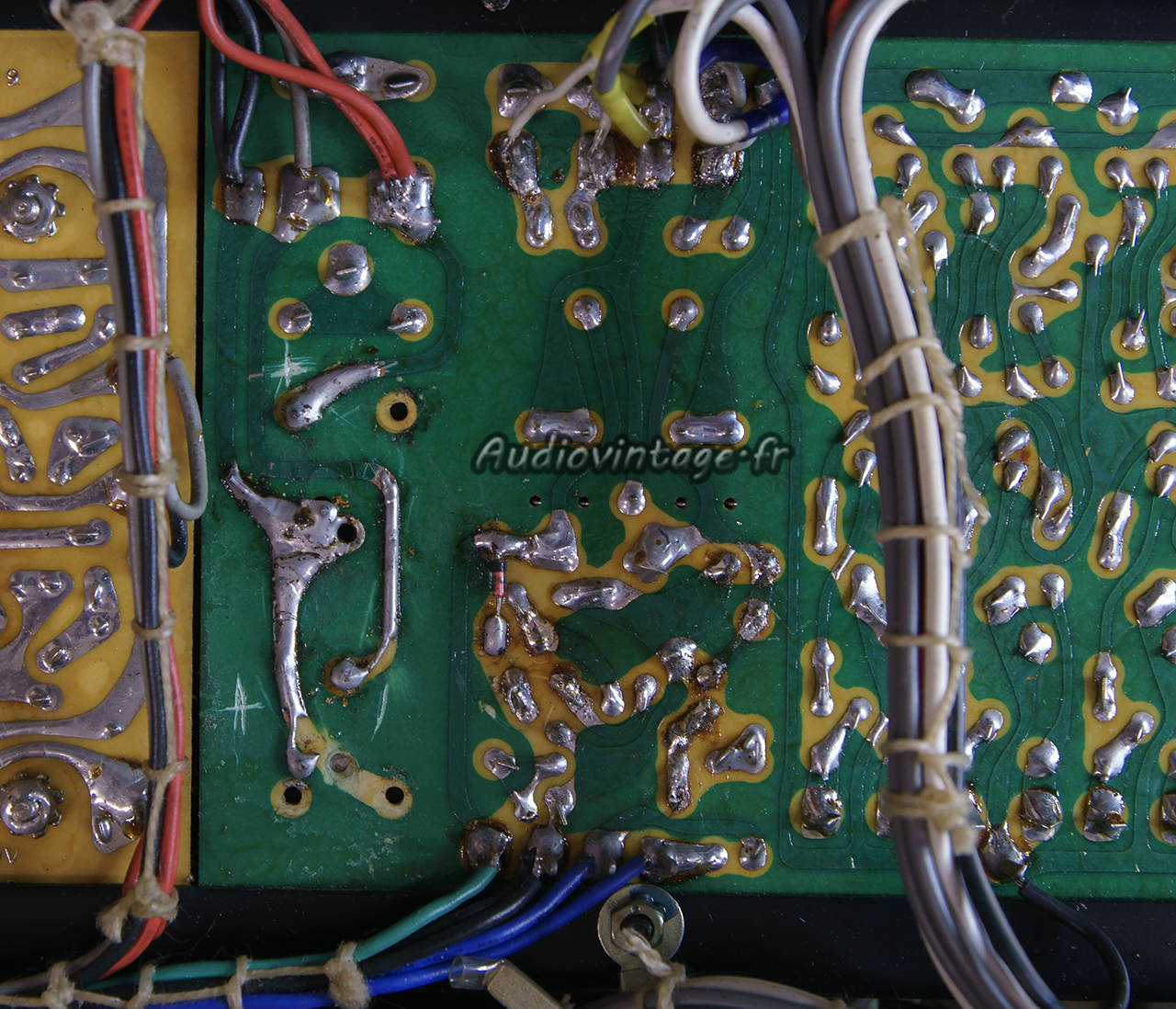

Le « travail » réalisé pour procéder au remplacement de deux condensateurs chimiques se passe de tout commentaire.
Des recherches longues et fastidieuses montrent plusieurs pannes : le circuit d’entrée aux est HS sur un canal (un circuit dédié par entrée), le circuit « flat amp » est en panne sur les deux canaux, le circuit de tonalité est en panne sur le canal gauche.
Cela fait beaucoup pour un seul appareil et avant cet exemplaire, je n’ai jamais eu un C-1000 en aussi mauvais état.
Toutes ces pannes sont dues à la mort de certains transistors et de quelques condensateurs tantales.
Je m’apprête à attaquer le circuit de tonalité.

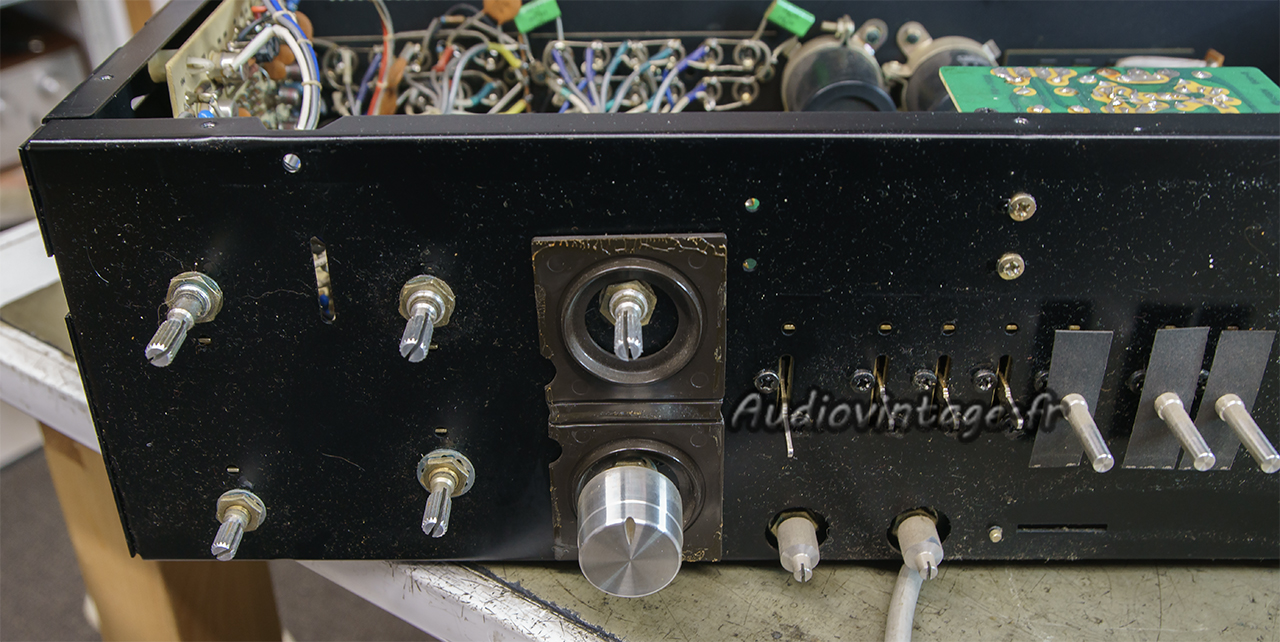

Hélas, un imbécile a eu l’idée lumineuse de coller un bouton sur un axe de potentiomètre.
J’ai tout essayé, la douceur, la force, le chaud, le froid, rien à faire, impossible de le retirer.
J’ai quand même retiré la façade grâce à la présence de l’enjoliveur en plastique que j’ai décollé.
Si le bouton avait été plus large que le trou de la façade, je n’aurai pas pu retirer cette dernière.

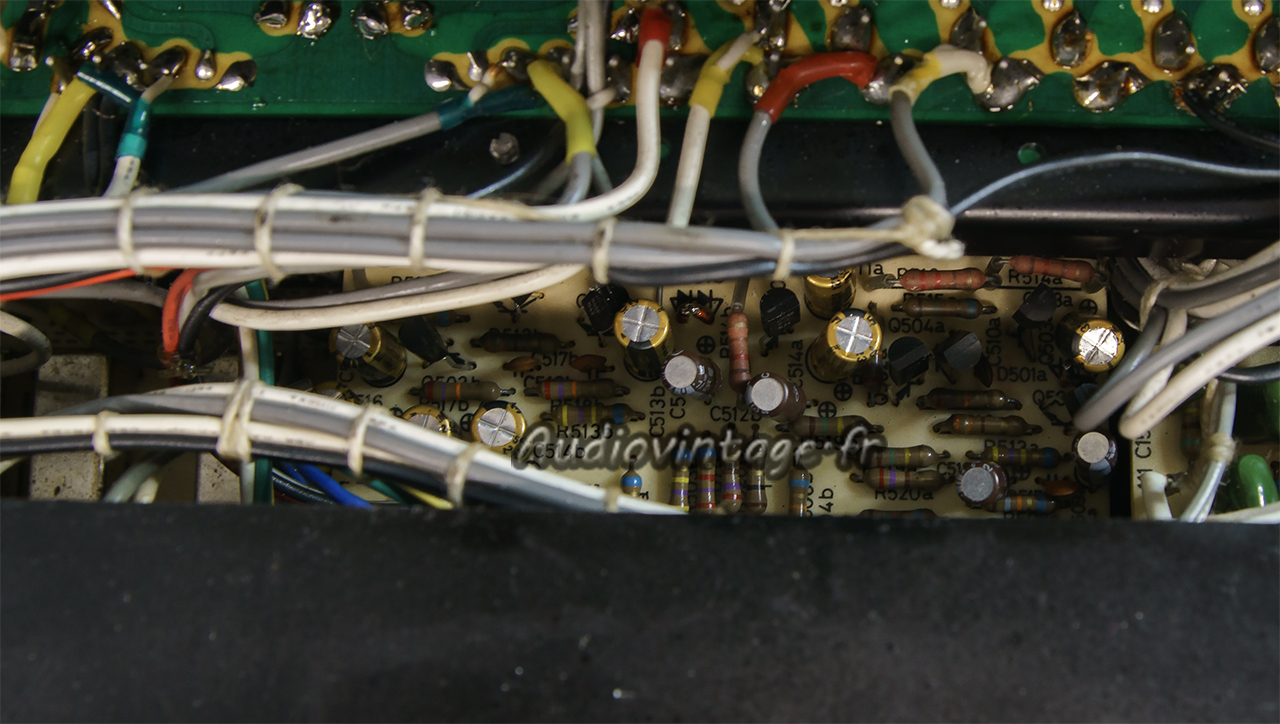

Le circuit de tonalité ne peut donc pas être retiré. Forcément, c’est beaucoup moins pratique pour le réparer et le réviser.

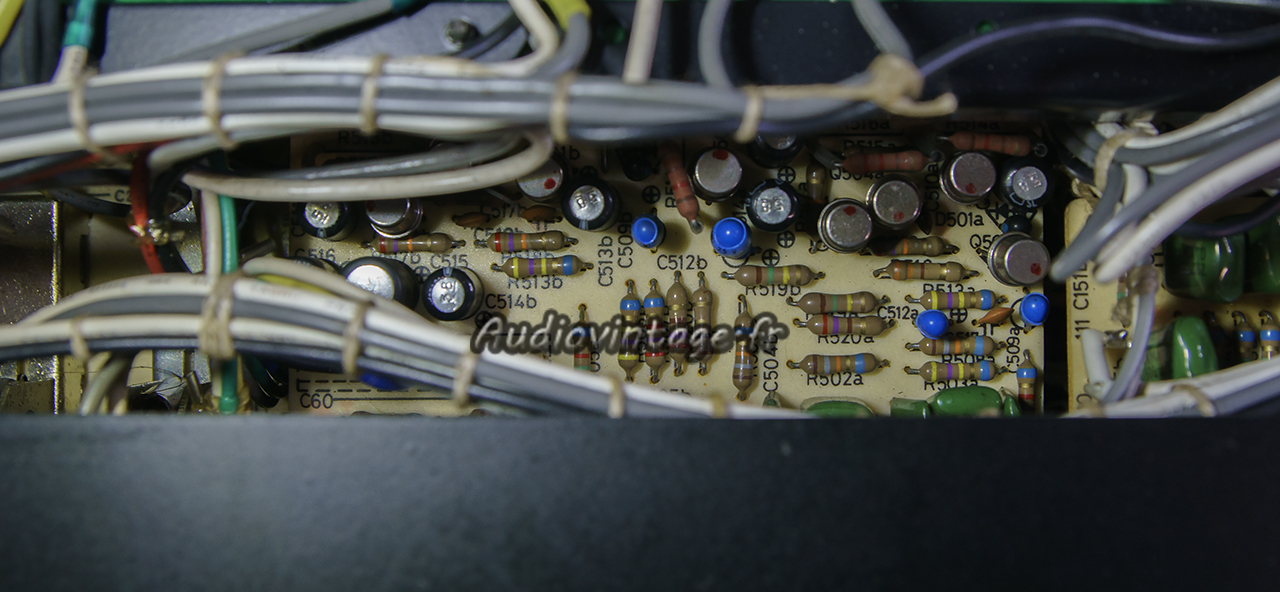

Des contorsions et beaucoup trop de temps, voici ce qui a été nécessaire pour intervenir ici.

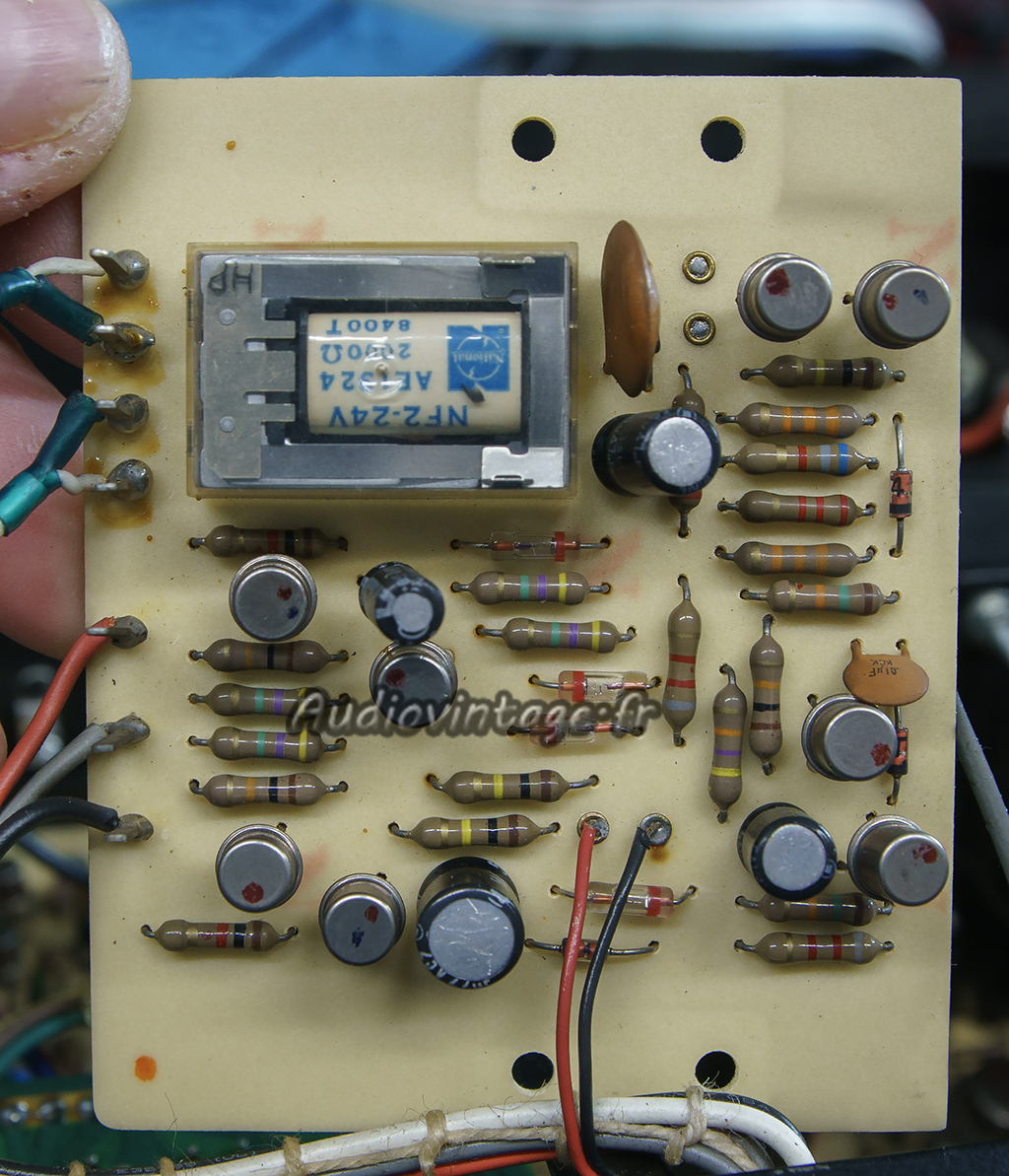

Le circuit « touch mute », particularité du C-1000.
Révisé.

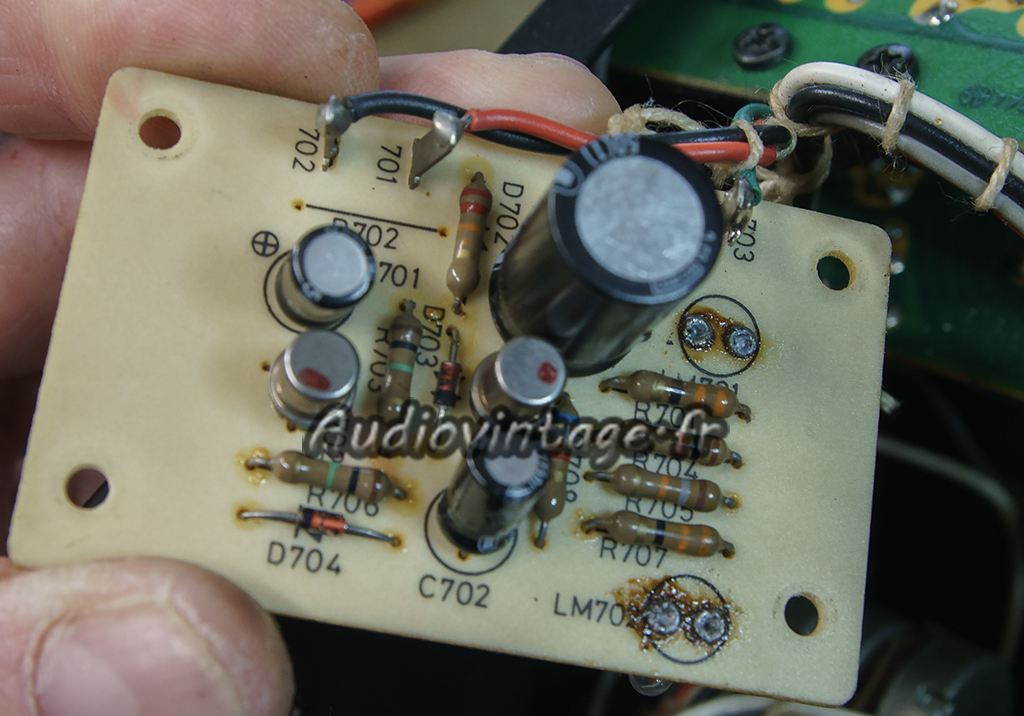

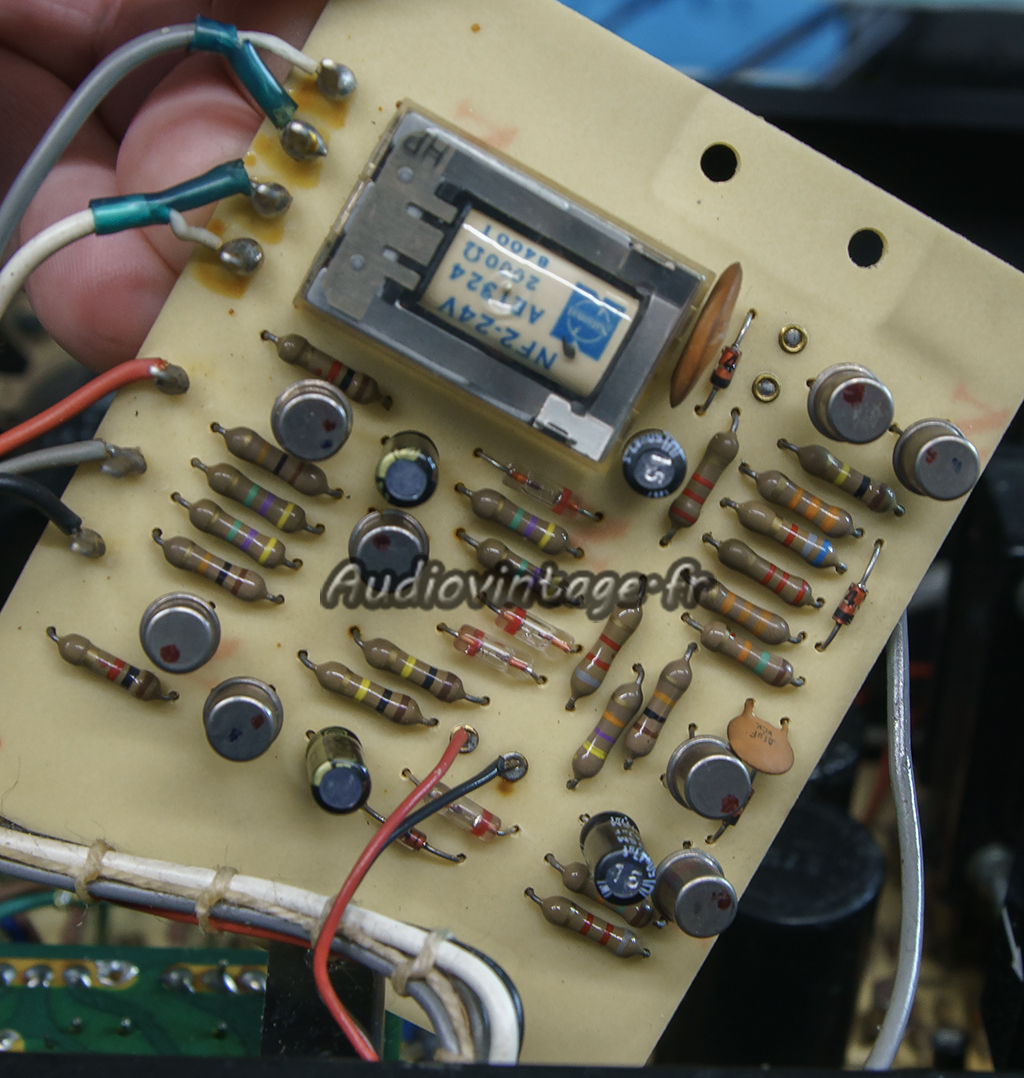

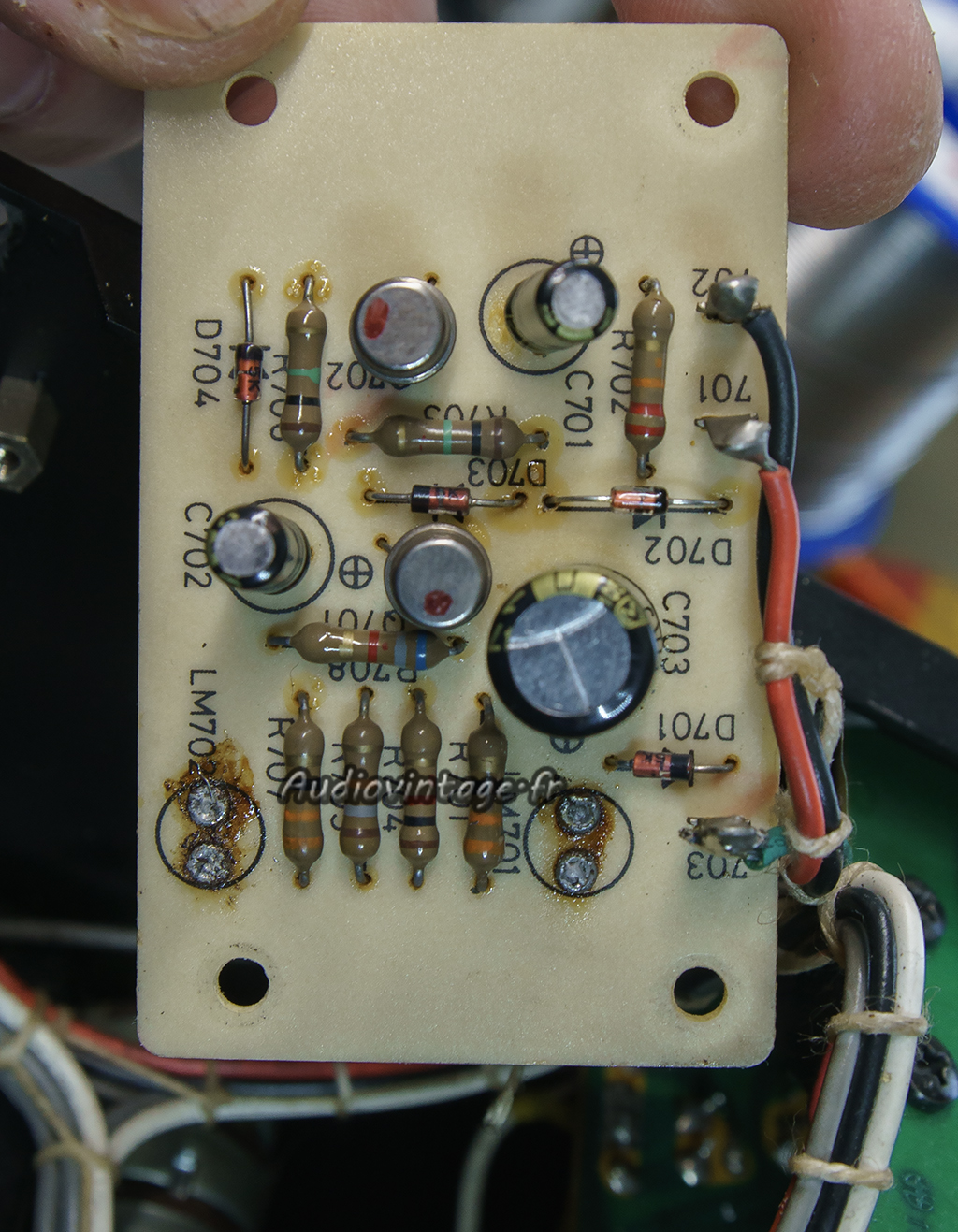

Le circuit « winker », autrement dit clignotant. Il gère les deux ampoules présentes.
Modifié (erreur de montage d’origine) et révisé.
L’étage phono.
Révisé.

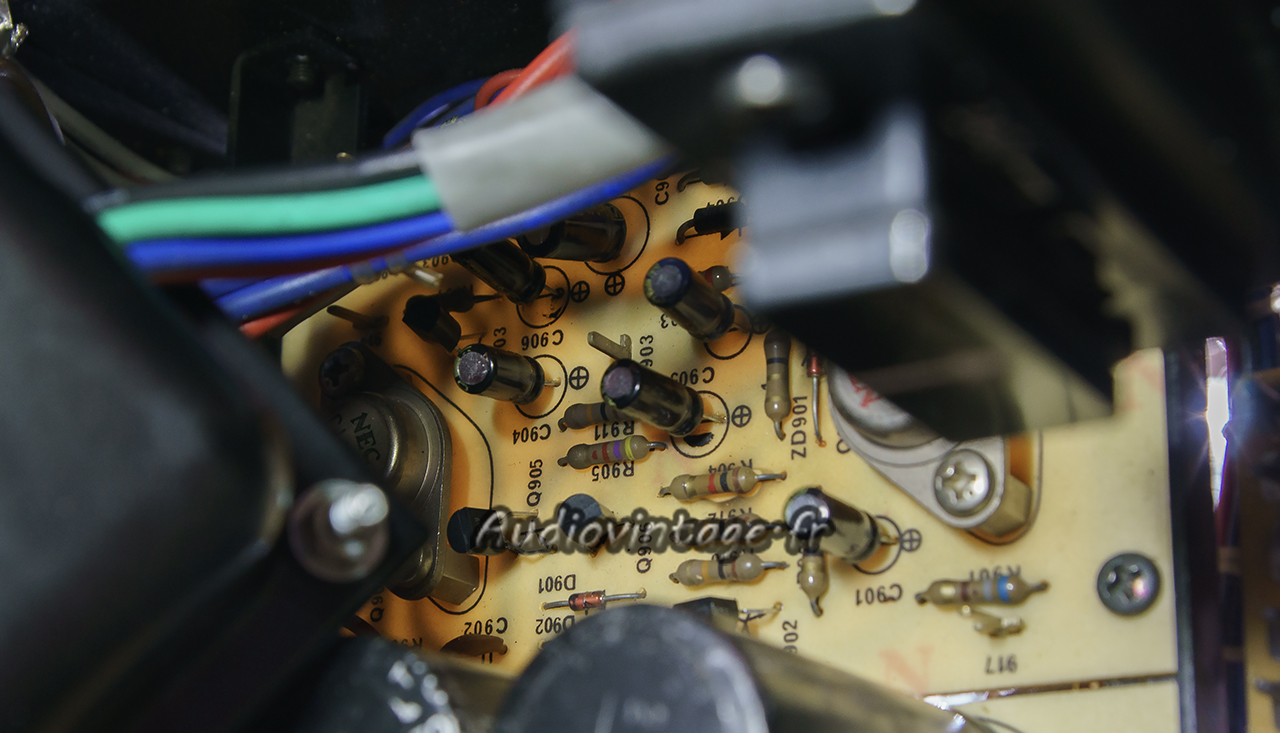

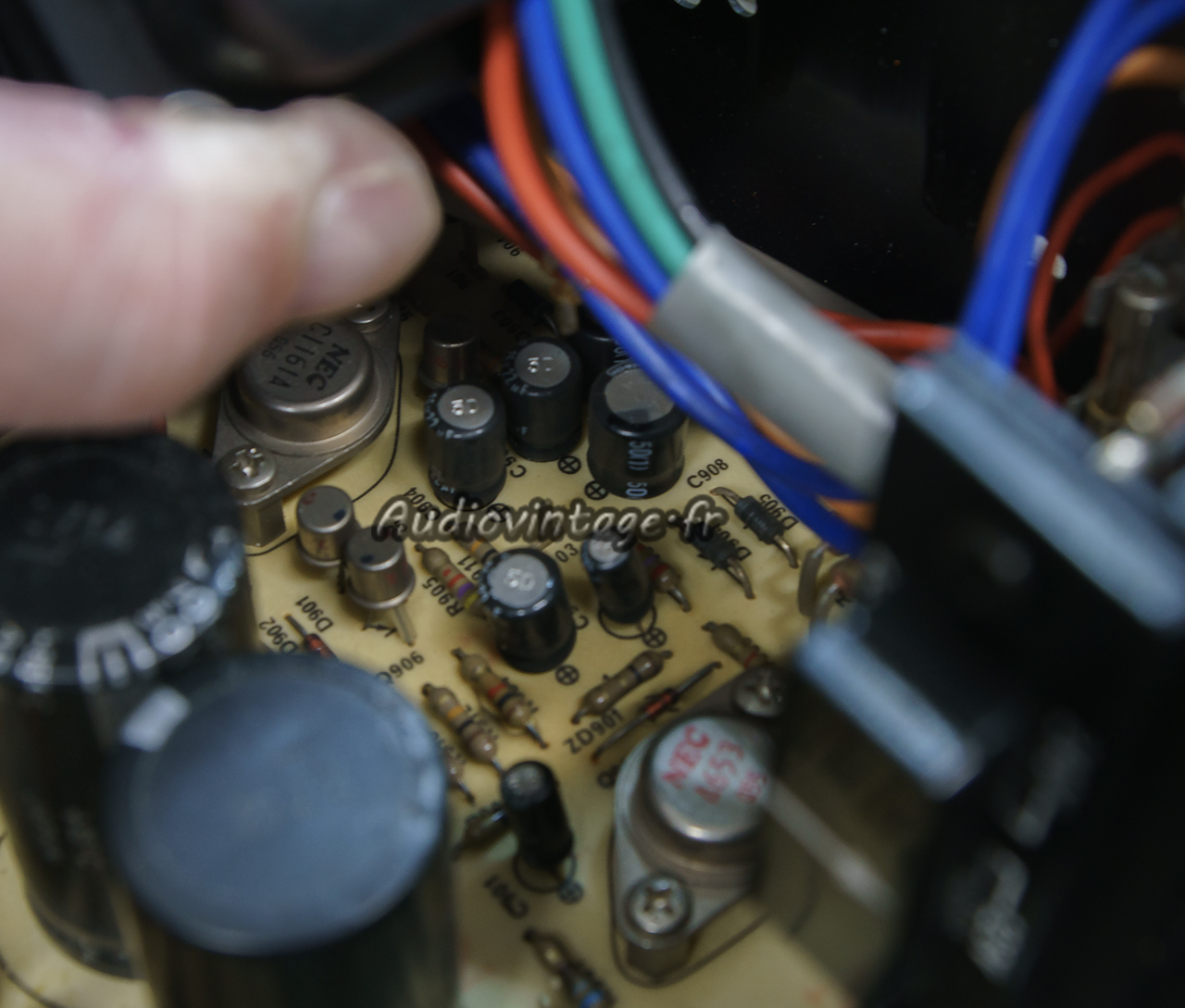

L’alimentation, planquée sous le transformateur.
Condensateurs chimiques et transistors neufs.

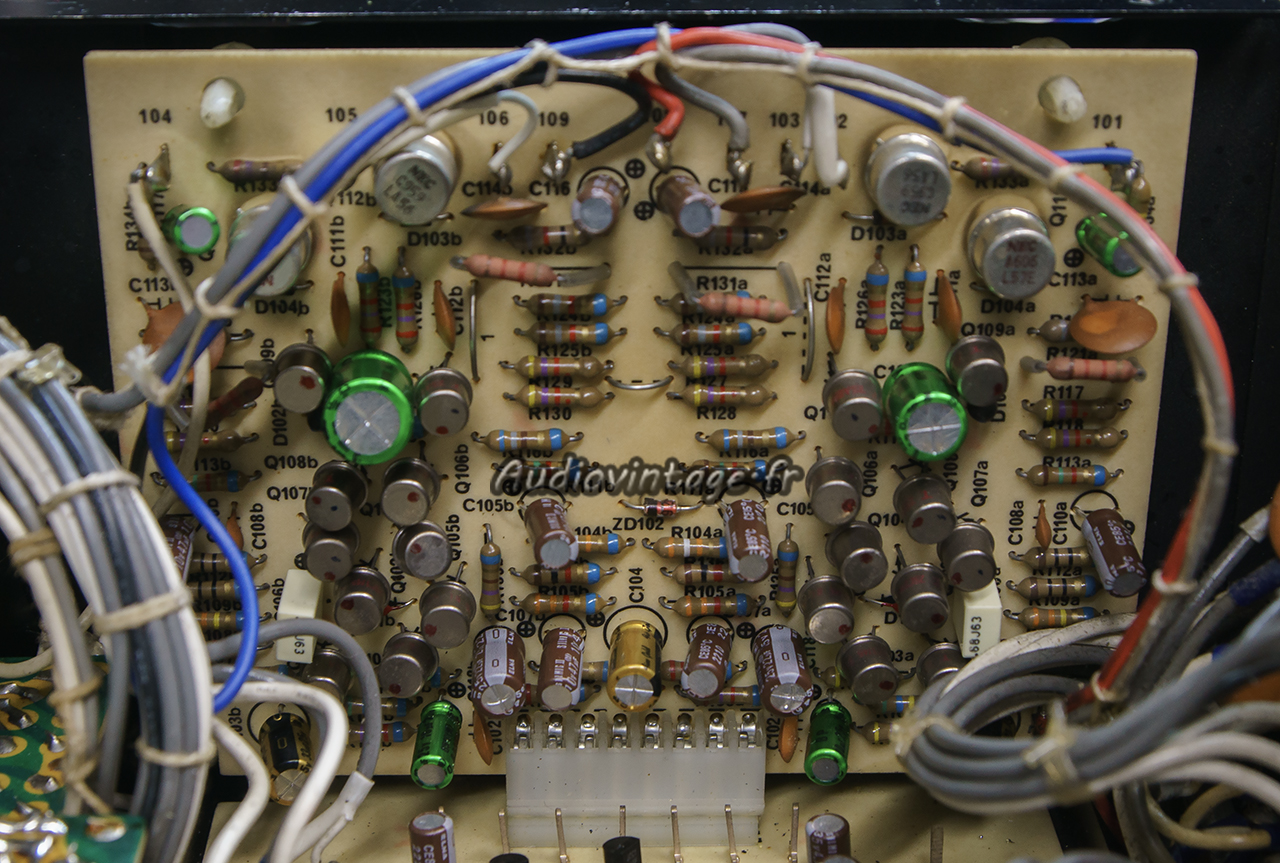

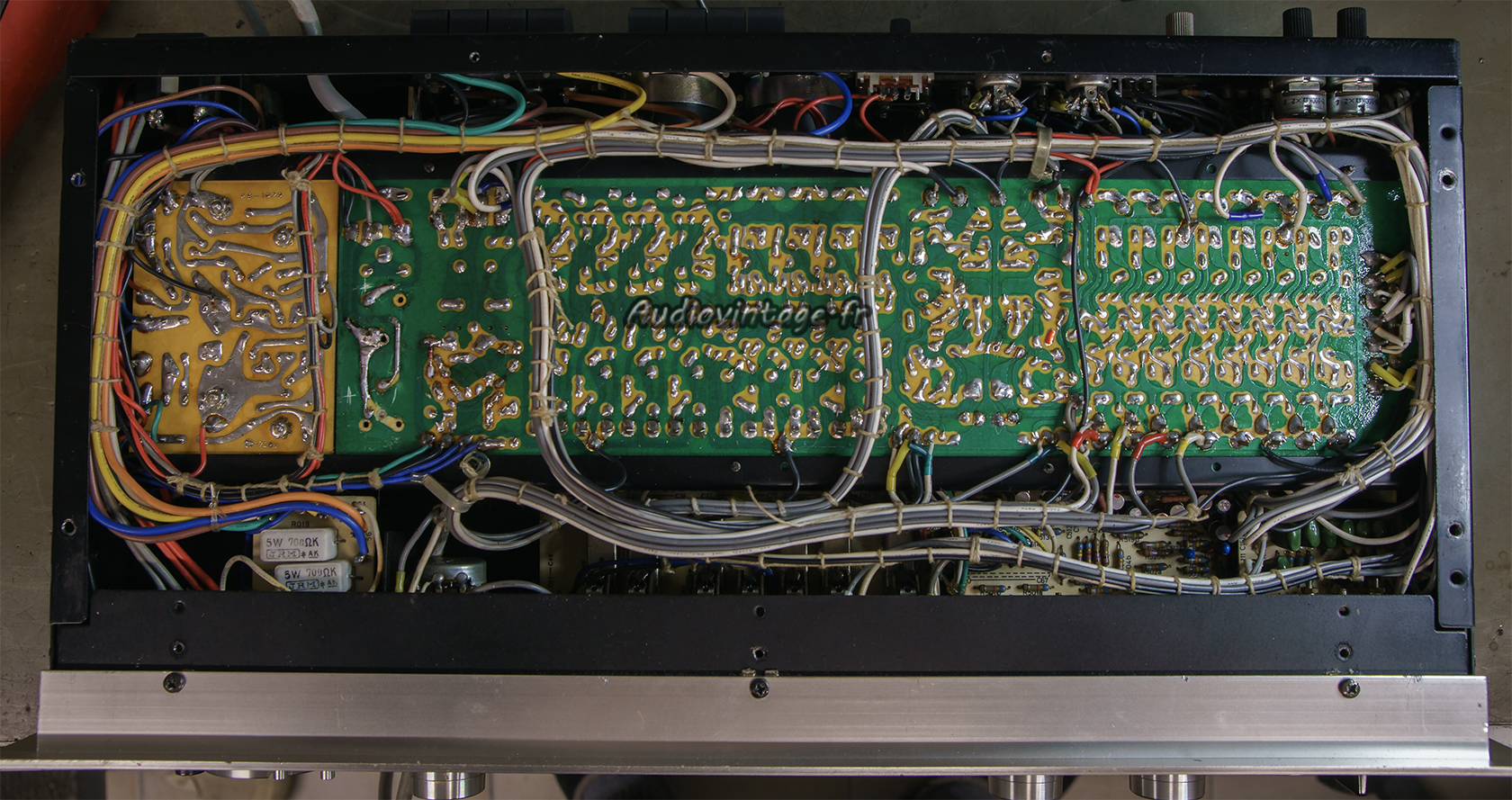

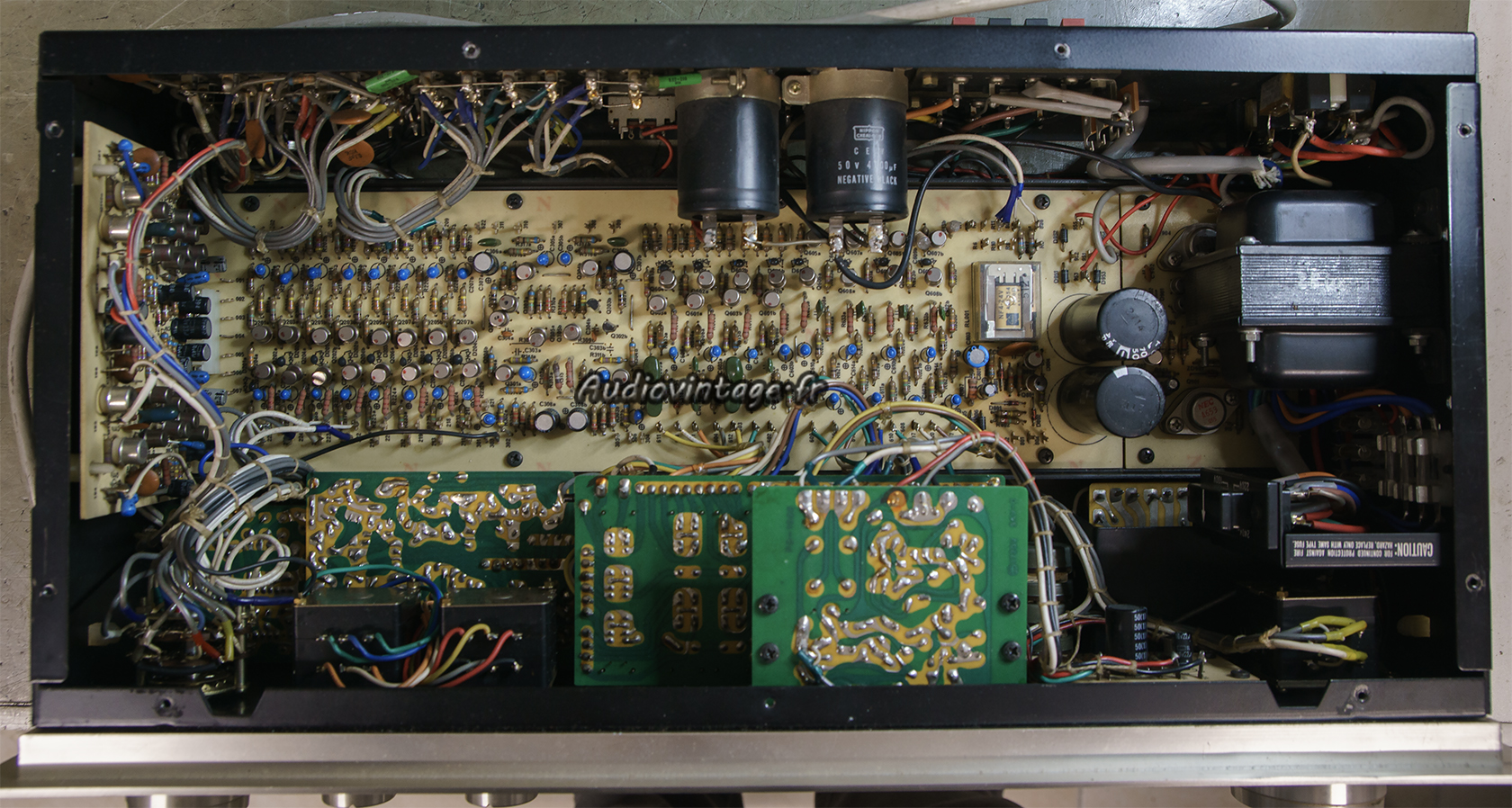

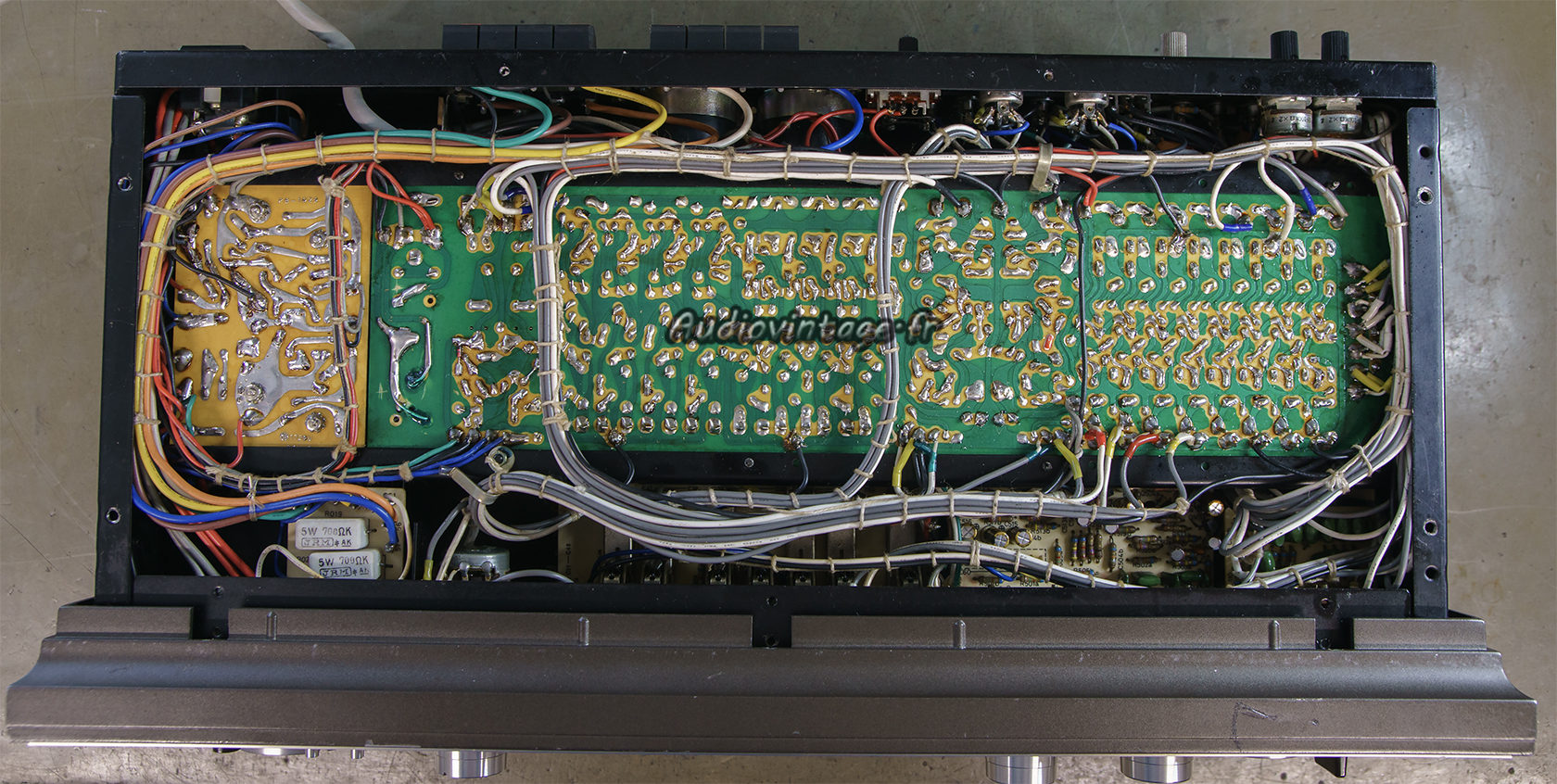

Le circuit principal est réparé et révisé, avec le remplacement d’innombrables composants.
Les commandes sont nettoyées, des mesures de tensions sont réalisées pour vérifier que tout est ok.

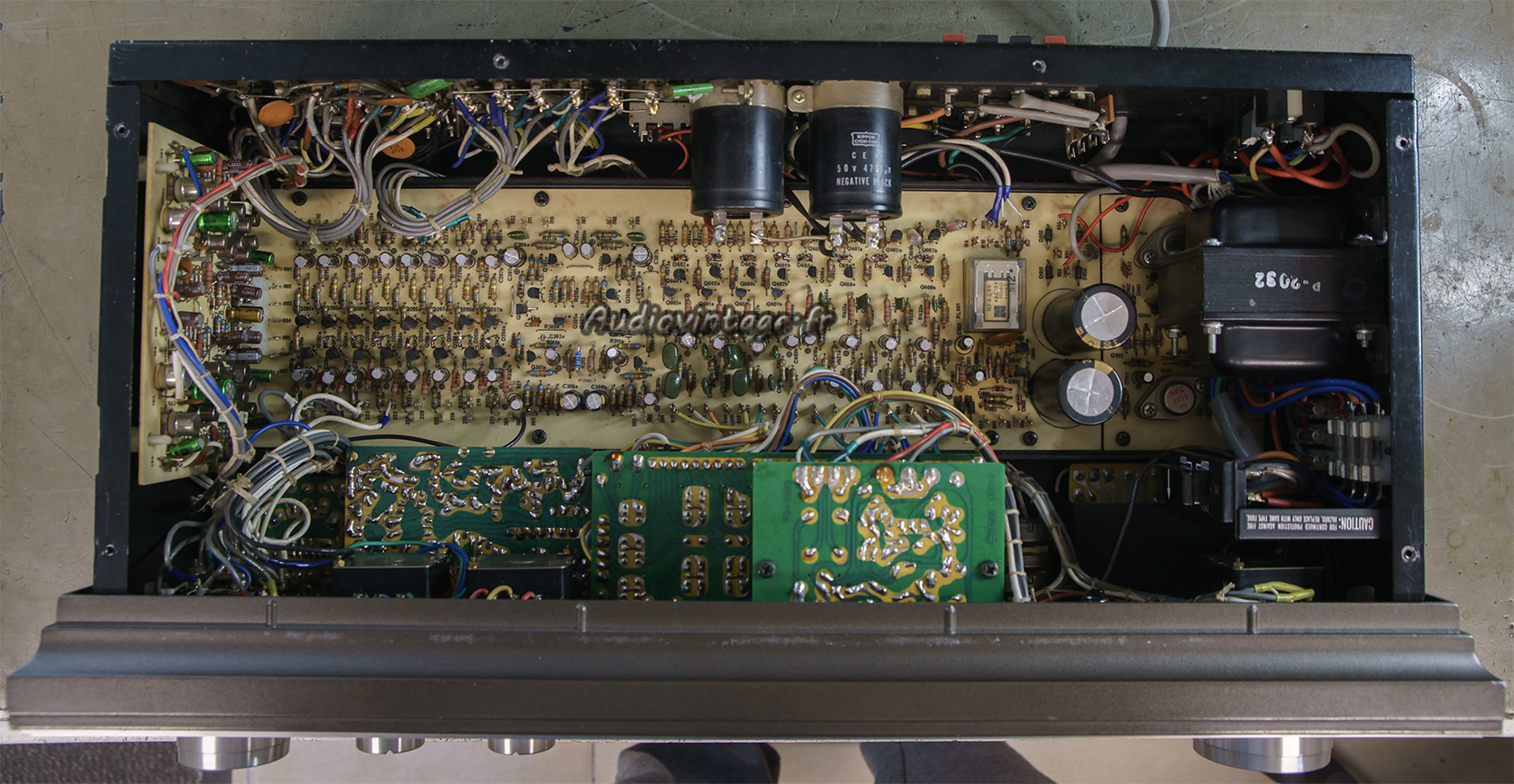

Terminé.

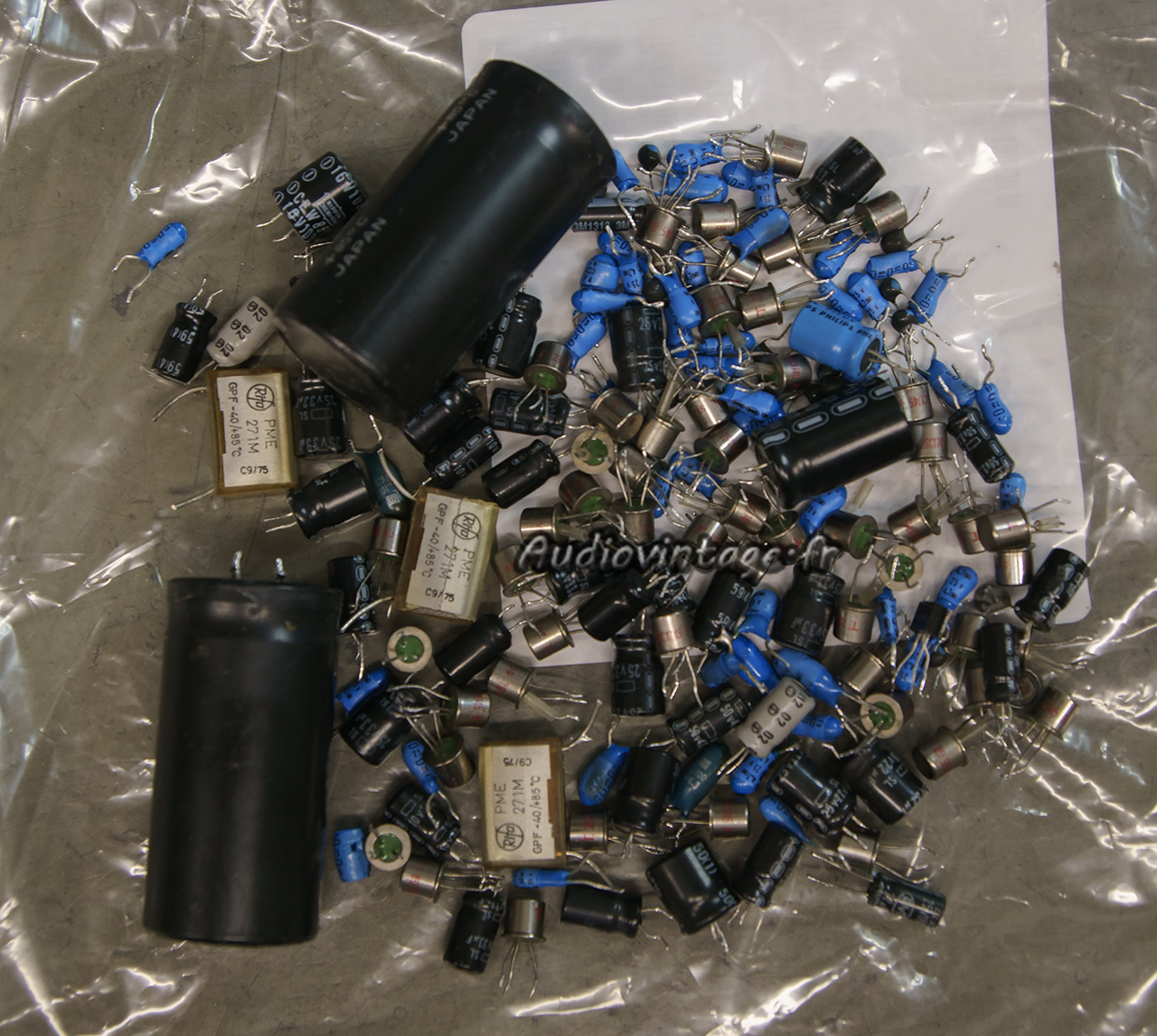

Presque 150 composants remplacés !

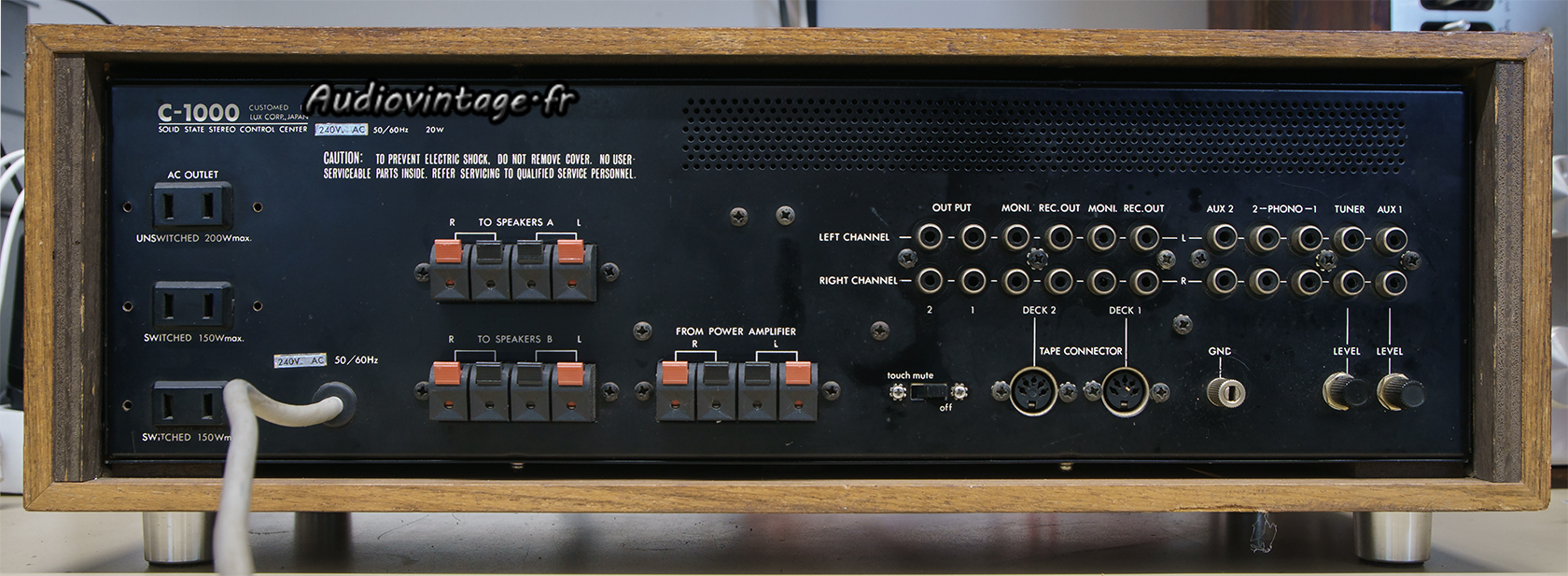

Connectique.
Les mesures :
Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux:
Distorsion à 1v en sortie, entrée aux, tone defeat.

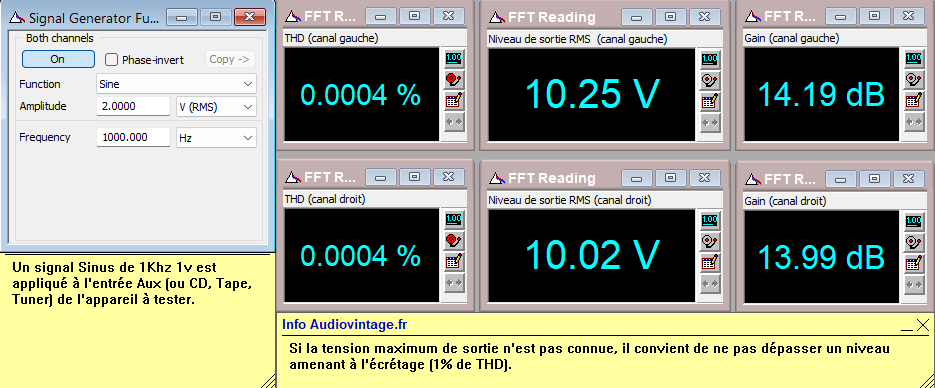

Distorsion à 10v en sortie, entrée aux, tone defeat.

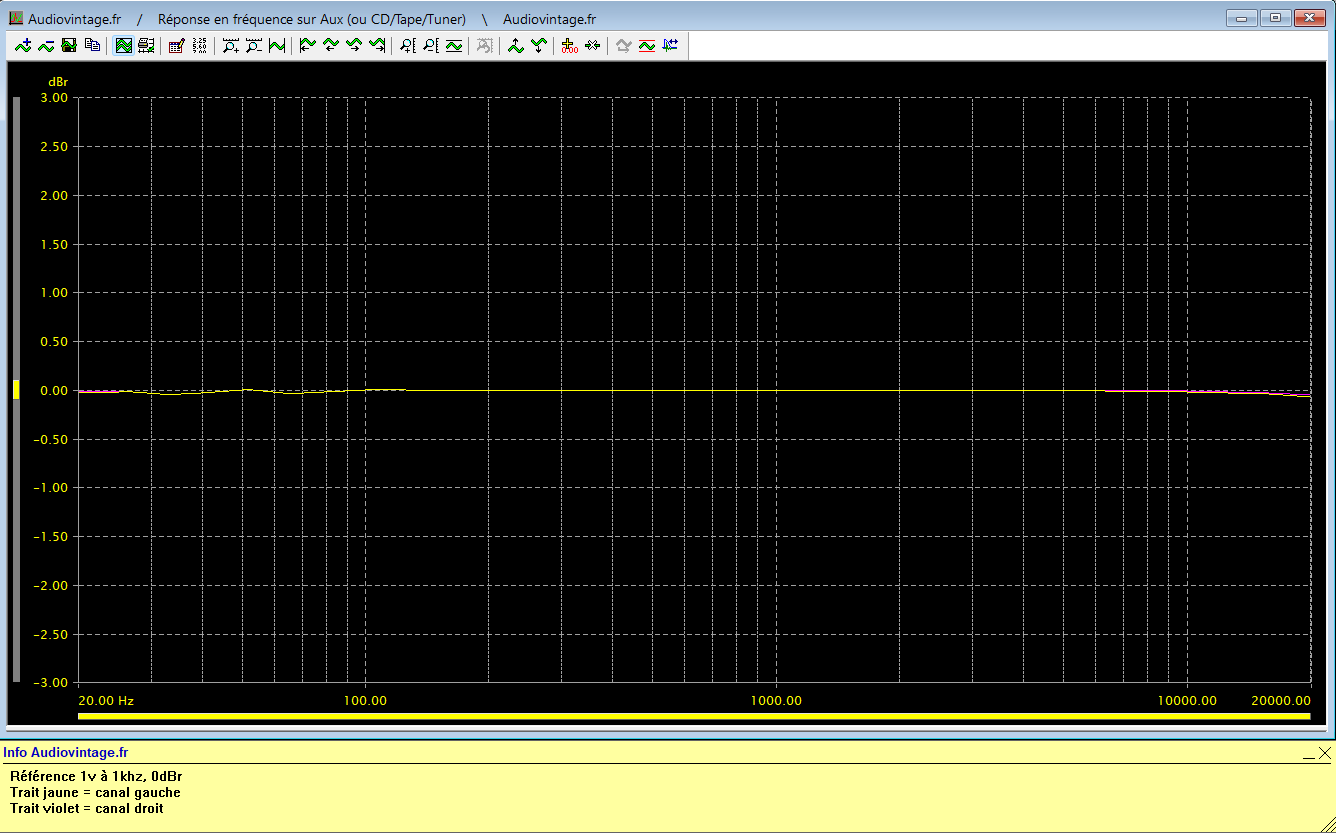

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

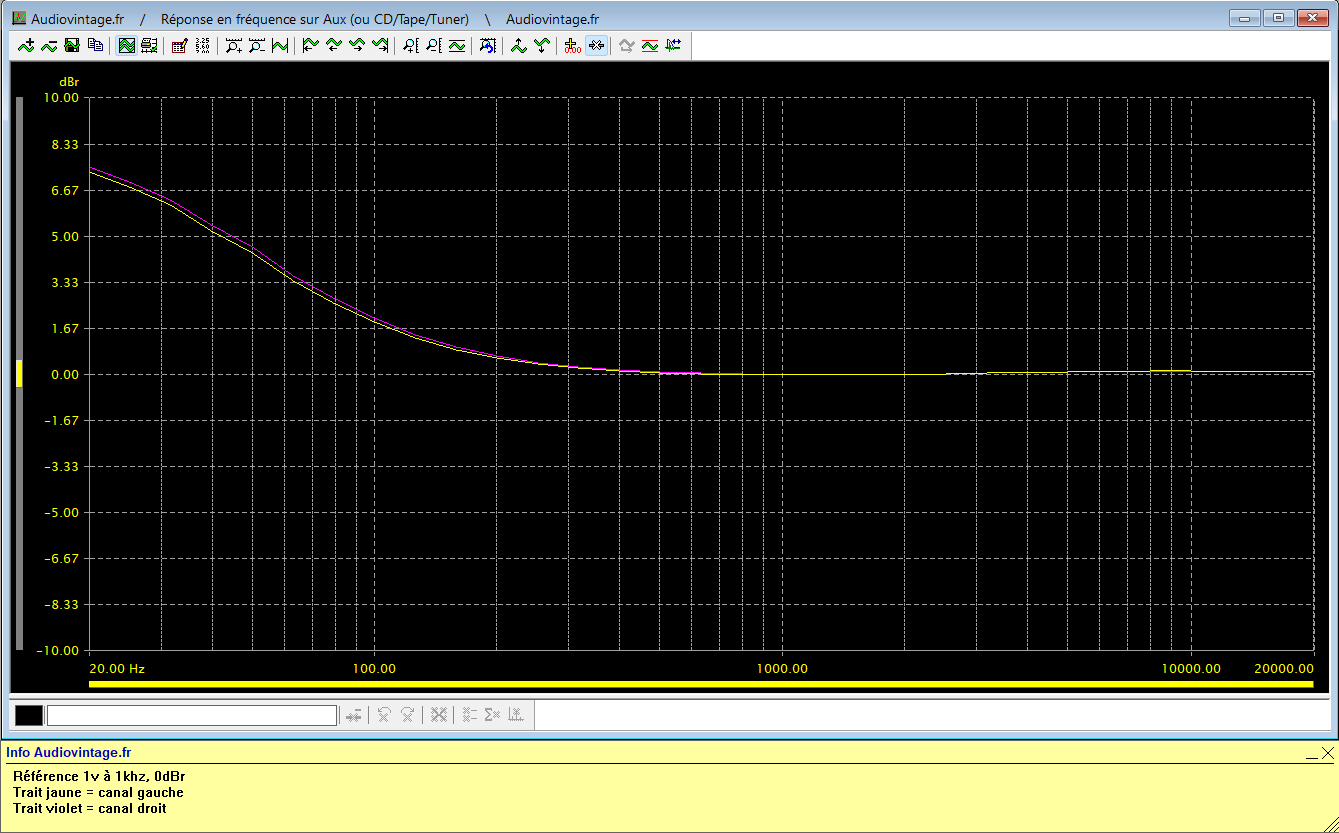

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, low boost.

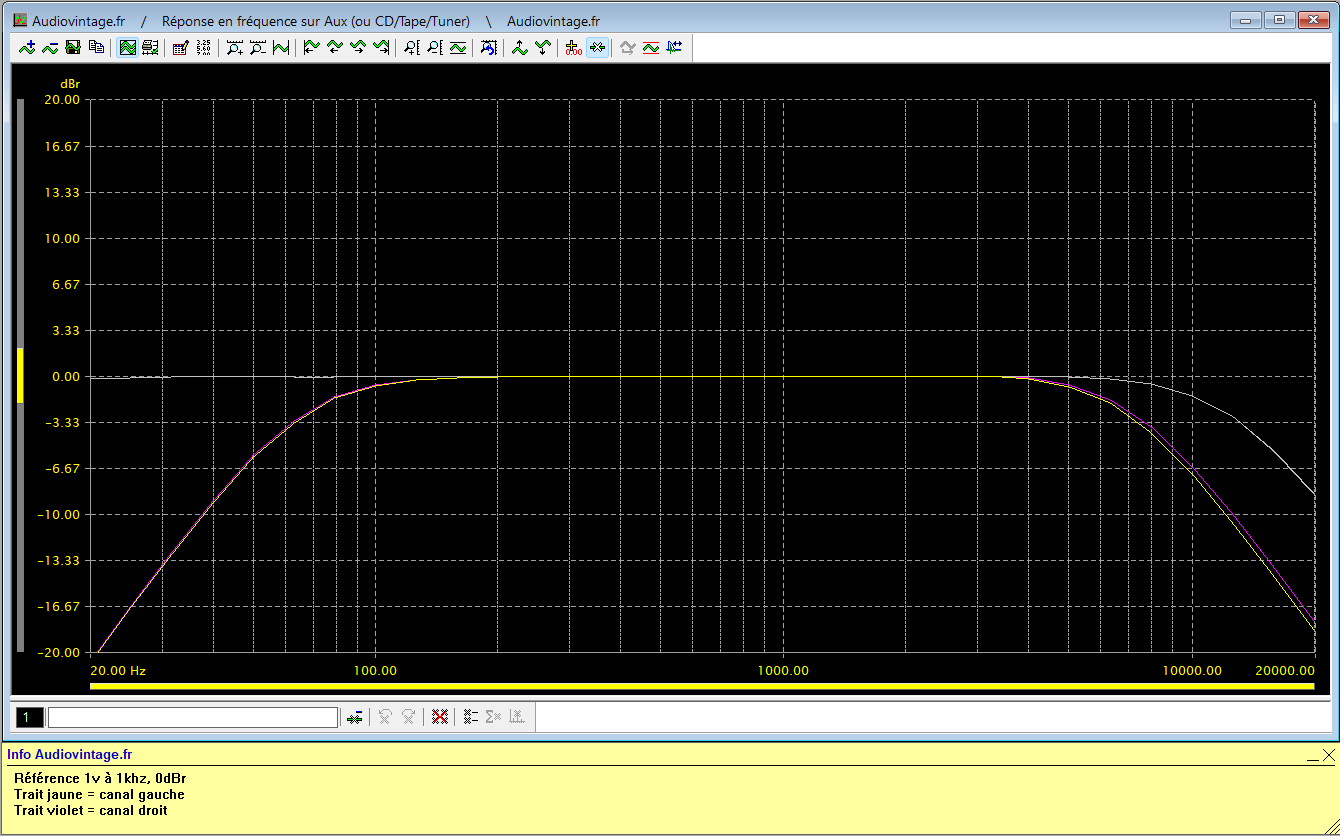

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, action des filtres.

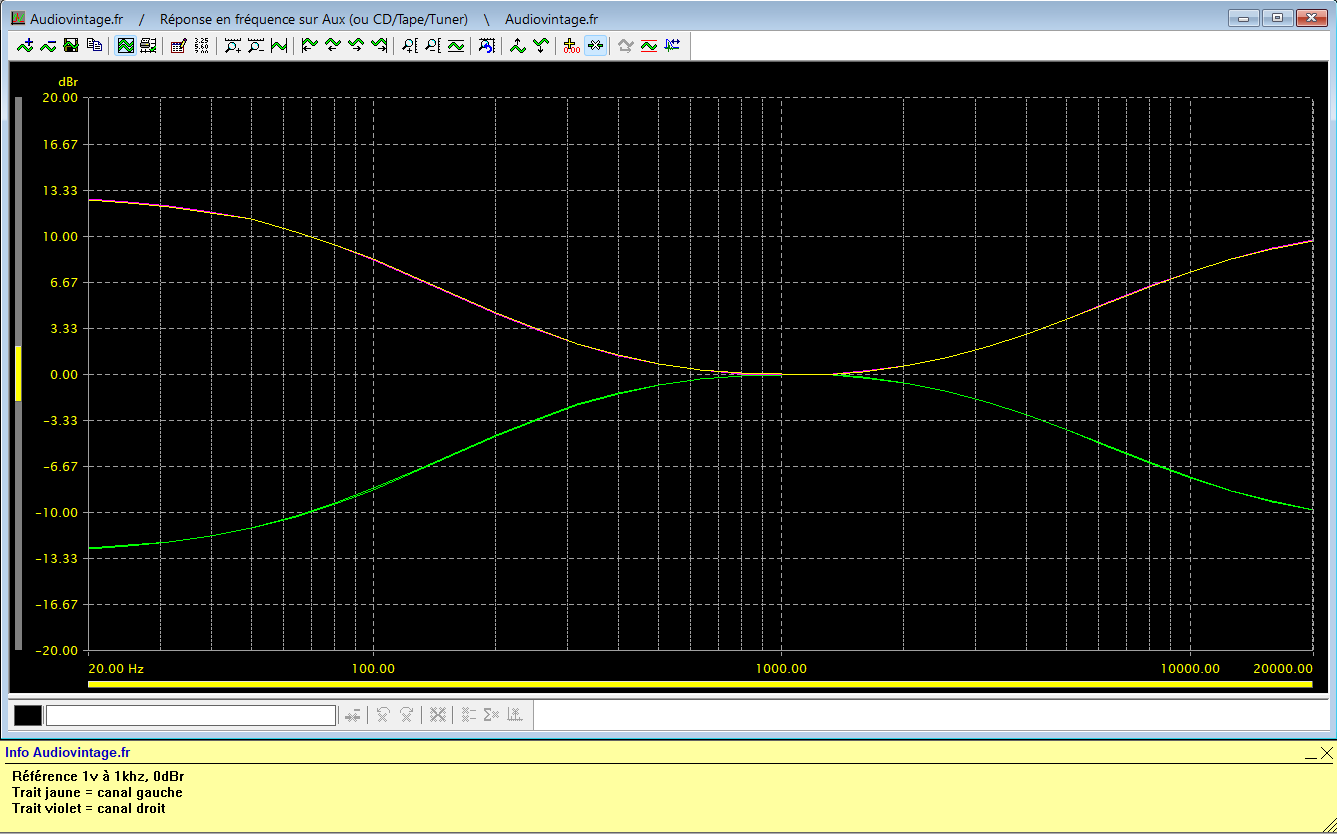

Réponse en fréquence à 1v en sortie, entrée aux, correcteurs au mini puis au maxi.
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

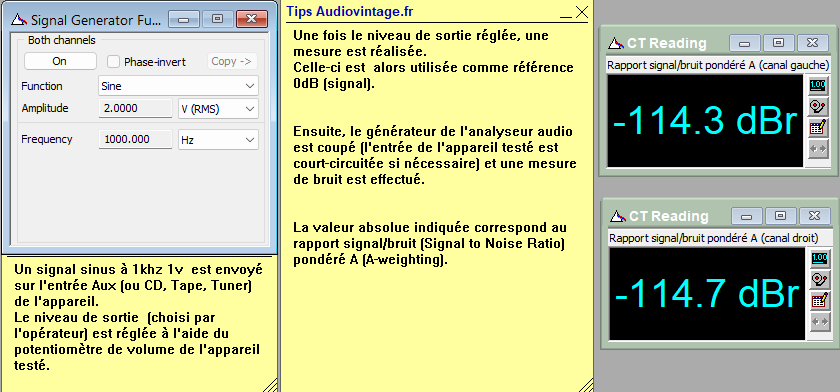

Rapport signal bruit à 10v en sortie, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 1v en sortie, entrée phono, tone defeat.

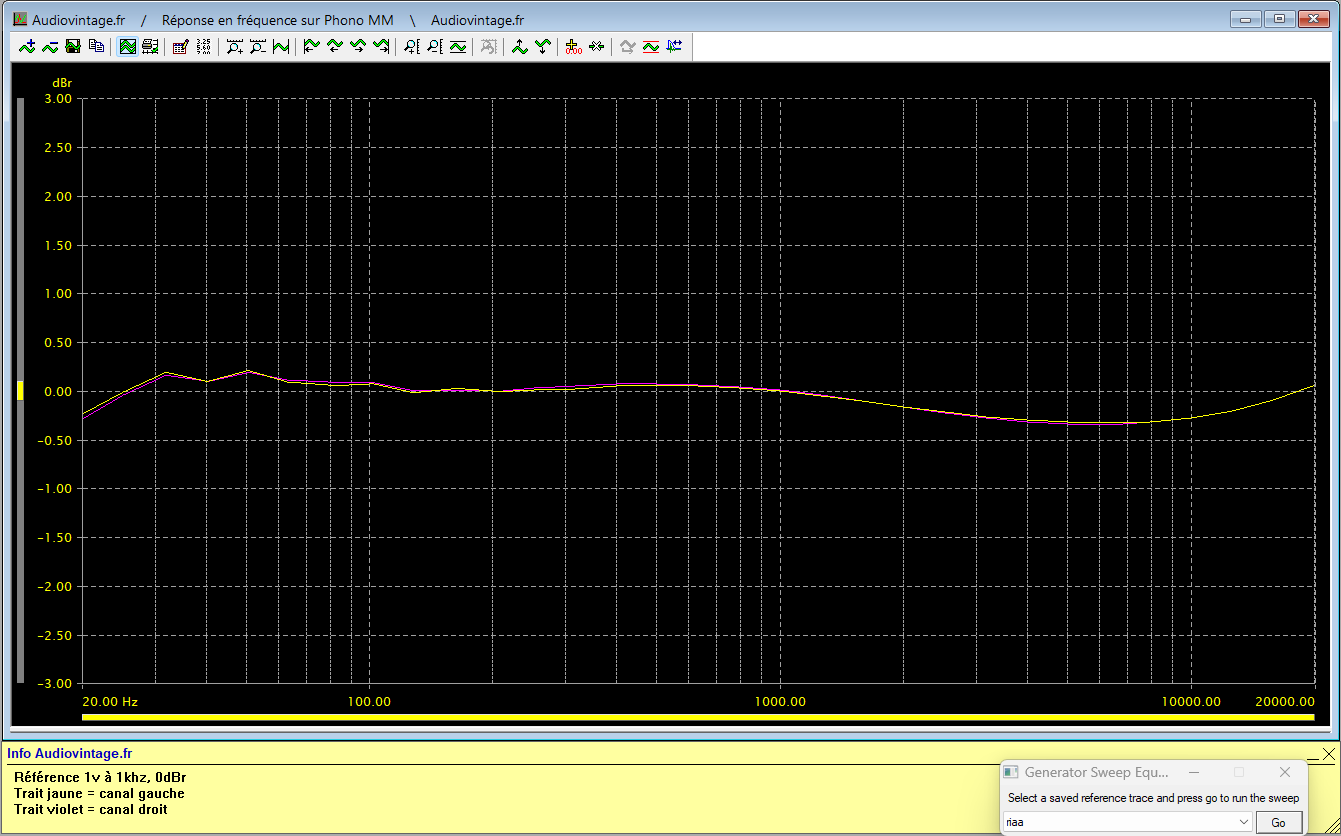

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

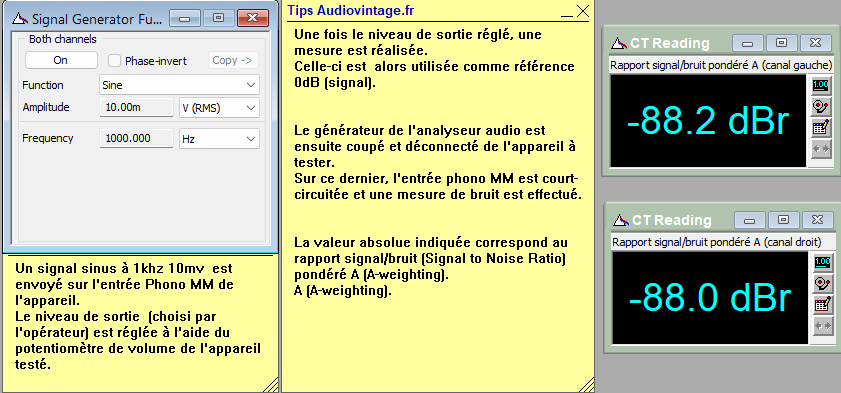

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

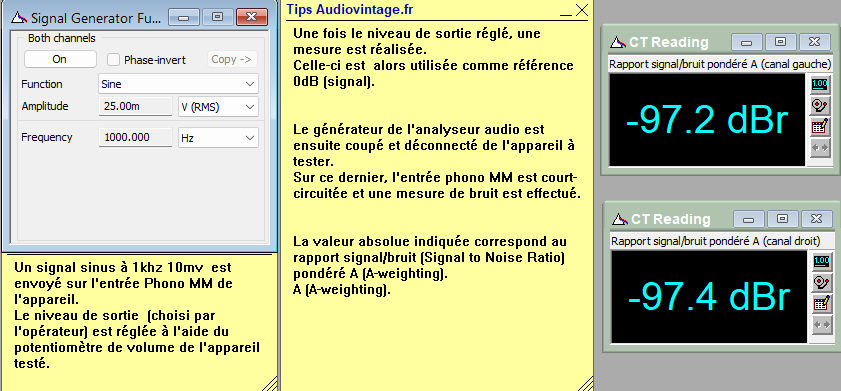

Rapport signal bruit à 10v en sortie, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

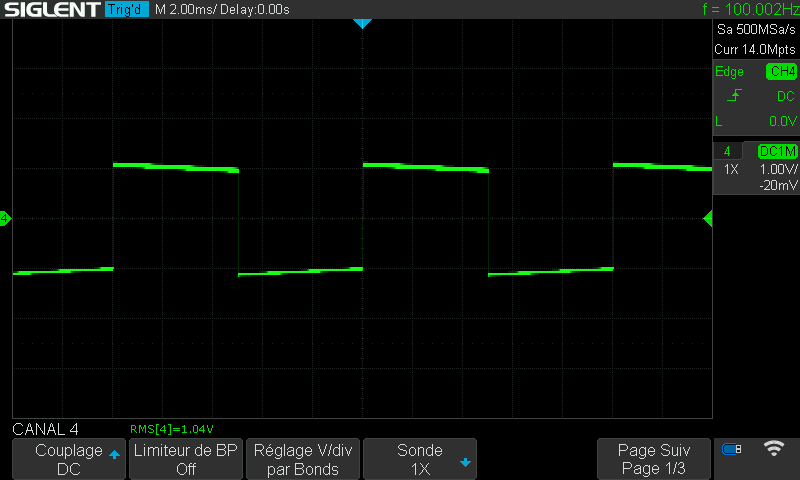

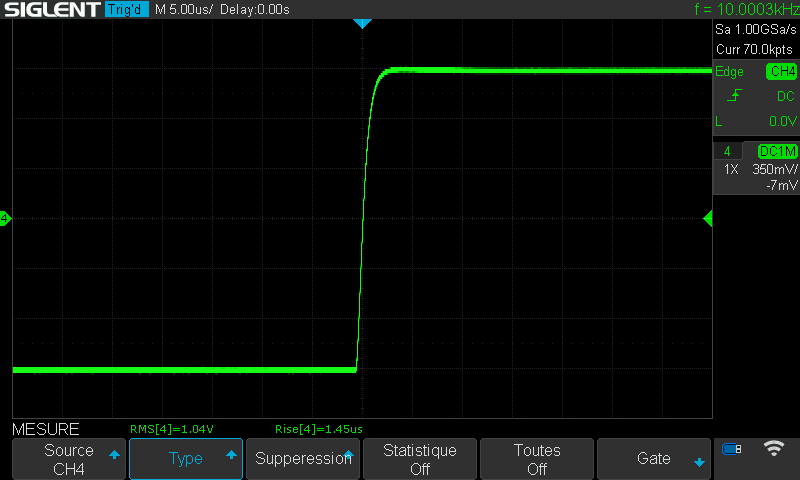

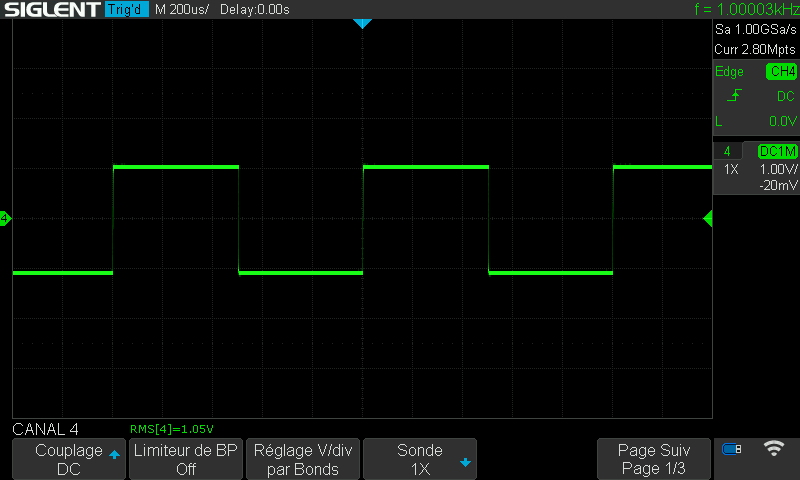

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
