Quad 34

Quad 34 : très bel état de conservation
C’est au tour d’un préamplificateur Quad 34 de passer sur la table d’opération.

Quad 34 : à son arrivée.
Le préamplificateur est en panne avec pour symptôme l’absence totale de son sur un canal.

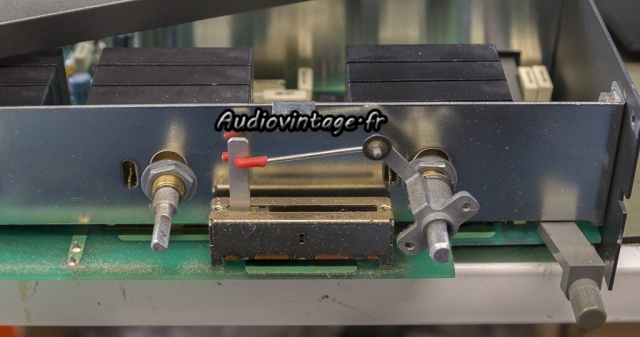

Quad 34 : potentiomètre de balance.
Le coupable est le potentiomètre de balance. Sur cette série de préamplificateur, c’est un point sujet à caution.

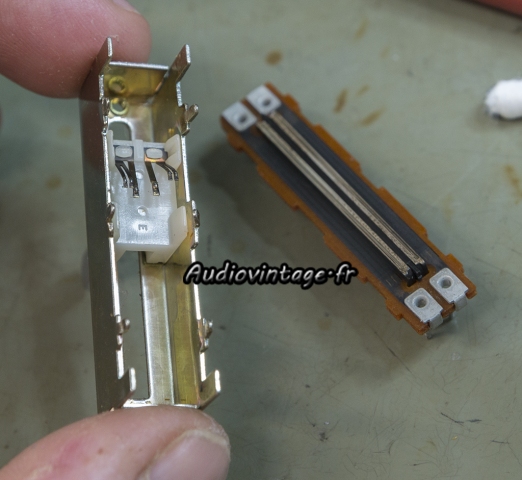

Quad 34 : ouverture du potentiomètre de balance.
Après ouverture, je constate que le balai correspondant au canal en question ne fait plus contact avec la piste en carbone.
Les balais ne sont maintenus en place que par une excroissance de plastique, plutôt fragile, et parfois, ça casse….

Quad 34 : réparation
Ici, la réparation passe par le collage.
Il faut également faire attention à ce que la pression exercée par les balais sur les pistes soit suffisante mais pas trop forte non plus.
Qu’il soit encore en état d’origine ou réparé comme ici, ce potentiomètre doit être manipulé avec douceur, et il ne faut pas exercer d’effort particulier en poussant vers la façade ou en tirant le levier sous peine de transmettre cette torsion à l’axe du potentiomètre en question et donc de forcer sur les balais.

Quad 34 : rifa kaput
Le préamplificateur est également révisé. Le Rifa est comme d’habitude, bien cuit.

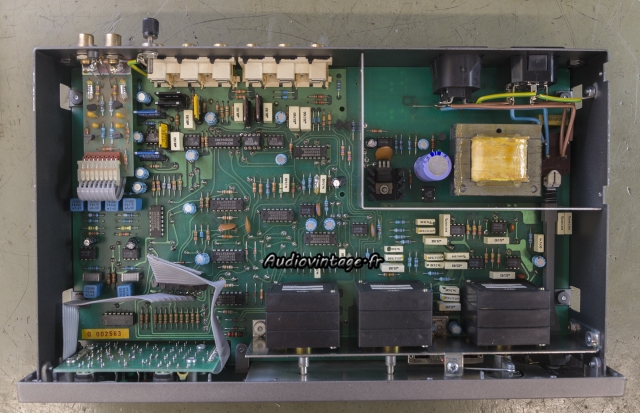

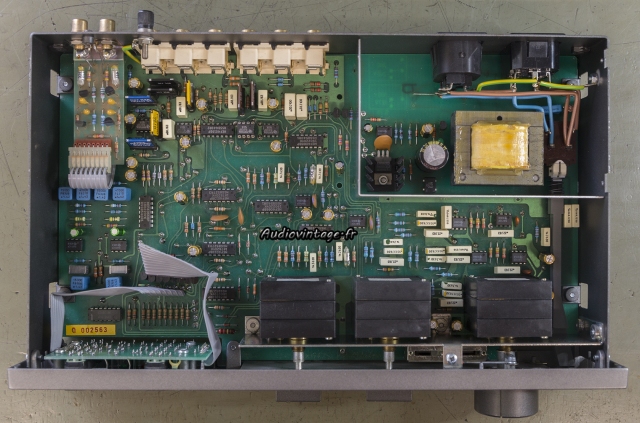

Quad 34 : terminé.
Les condensateurs chimiques sont remplacés, le snubber (rifa) est remplacé par un condensateur X2 plus une résistance.
Terminé.

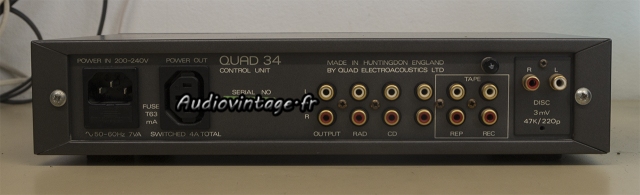

Quad 34 : connectique.
Connectique.

Les mesures sur entrée CD :

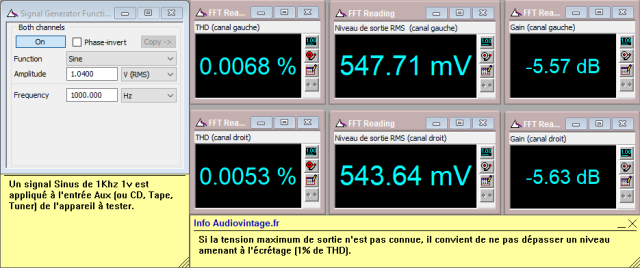

Quad 34 : distorsion-a-0.5v-en-sortie-entree-aux-tone-defeat
Distorsion à 0.5v en sortie, entrée CD, tone defeat.

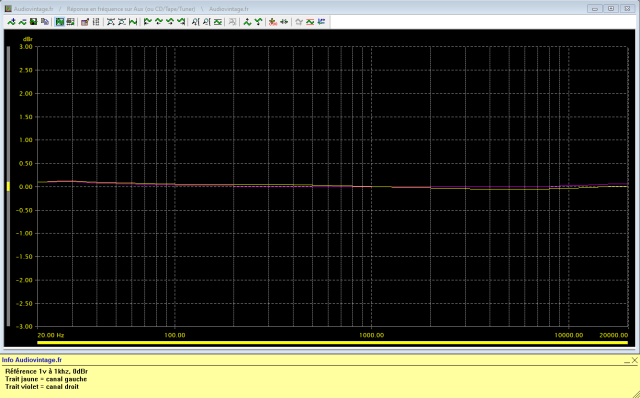

Quad 34 : reponse-en-frequence-a-0.5v-en-sortie-entree-CD-tone-defeat
Réponse en fréquence à 0.5v en sortie, entrée CD, tone defeat.

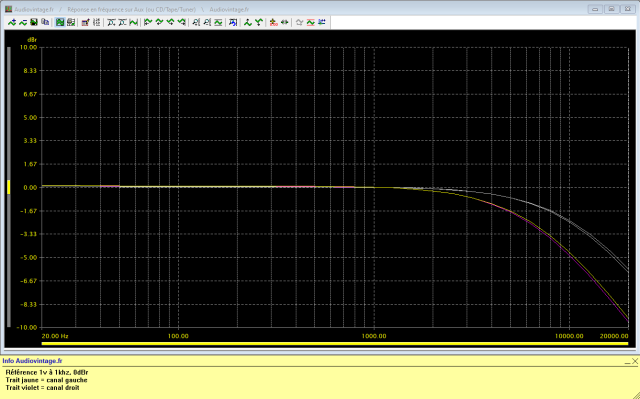

Quad 34 : reponse-en-frequence-a-0.5v-en-sortie-entree-CD-tone-defeat-action-des-filtres
Réponse en fréquence à 0.5v en sortie, entrée CD, tone defeat, action des filtres.

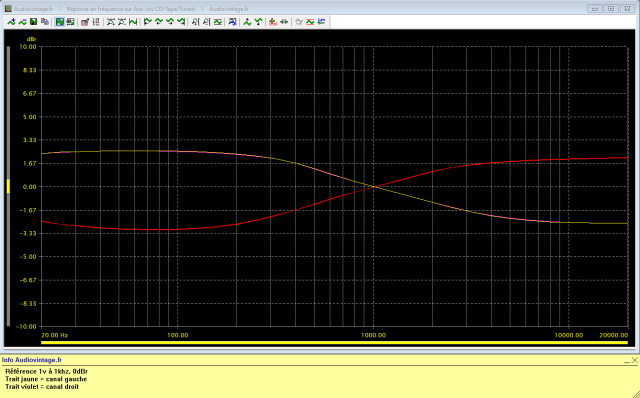

Quad 34 : reponse-en-frequence-a-0.5v-en-sortie-entree-CD-tilt-mini-puis-tilt-maxi
Réponse en fréquence à 0.5v en sortie, entrée CD, tilt mini puis tilt maxi.

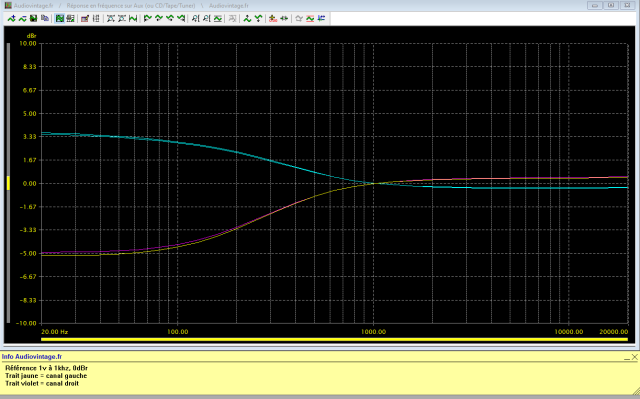

Quad 34 : reponse-en-frequence-a-0.5v-en-sortie-entree-CD-bass-lift-9-puis-bass-step-300hz
Réponse en fréquence à 0.5v en sortie, entrée CD, bass lift 9 puis bass step 300hz.

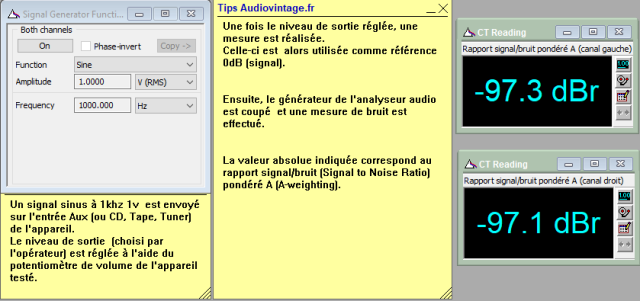

Quad 34 : rapport-signal-bruit-a-0.5v-en-sortie-entree-CD-tone-defeat
Rapport signal bruit à 0.5v en sortie, entrée CD, tone defeat.

Les mesures sur entrée phono :

Quad 34 : distorsion-a-0.5v-en-sortie-entree-phono-tone-defeat
Distorsion à 0.5v en sortie, entrée Phono, tone defeat.

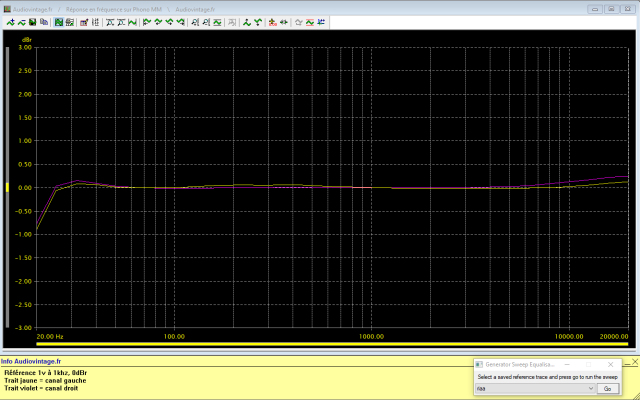

Quad 34 : reponse-en-frequence-a-0.5v-en-sortie-entree-phono-tone-defeat
Réponse en fréquence à 0.5v en sortie, entrée Phono, tone defeat.

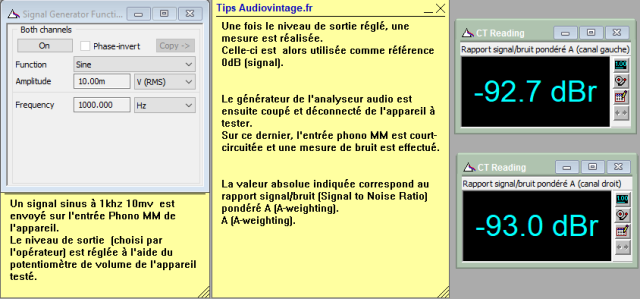

Quad 34 : rapport-signal-bruit-a-0.5v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 0.5v en sortie, entrée Phono, tone defeat.

Les mesures à l’oscilloscope :

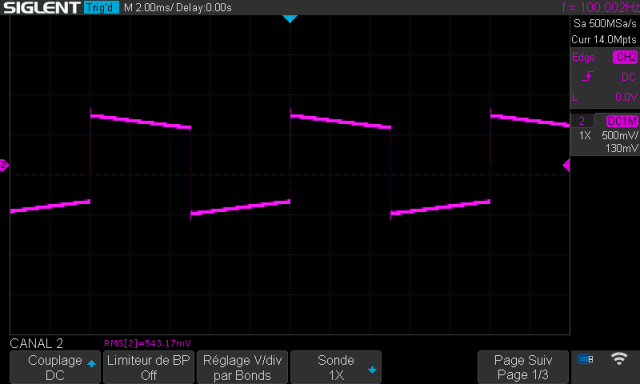

Quad 34 : signal-carre-a-100hz
Quad 34 : signal-carre-a-1khz
Quad 34 : signal-carre-a-10khz

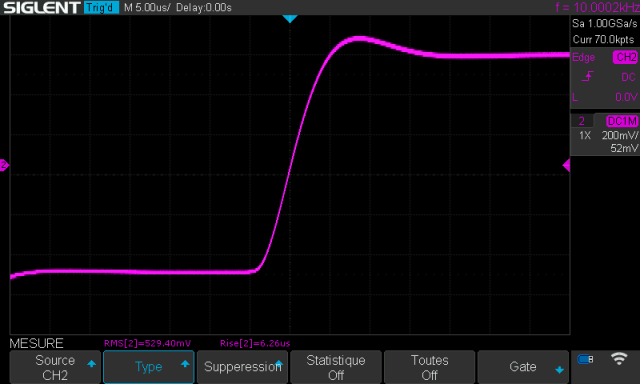

Quad 34 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 0.5v en sortie, entrée CD.
