Bien que courant, le Luxman L-2 n’a pas encore été présenté sur Audiovintage.

Le L-2 reprend plus ou moins les schémas des amplis Luxman précédents (dans la catégorie 30w à 40w par canal) dans un format moins haut et une esthétique plus « actuelle ».
La connectique HP se trouve toujours à l’arrière, mais les entrées se font sous l’appareil au plus près des circuits.
On peut trouver cela chiant au possible et je vous le confirme, la connectique sous l’ampli, c’est bien chiant au possible 😊
L’assemblage est assez moyen avec de possibles problèmes de touches qui restent coincées en façade, soucis liés à la conception même de l’appareil. Si c’est le cas, une fois la façade retirée, n’hésitez pas à supprimer la vis située à droite et qui maintien et le circuit des touches contre le châssis.
Vérifiez également le bon serrage des écrous des potentiomètres de tonalité, au risque de voir des soudures qui lâchent.
A coté de cela, l’appareil propose une sonorité tout à fait convaincante qui n’a pas à rougir de ses concurrents à l’époque.
L’exemplaire accueilli fonctionne encore. Il manque les pieds, certaines vis mais rien ne semble avoir été « touché » à l’intérieur.

Une fois n’est pas coutume, je vous propose de visualiser quelques mesures faites avant intervention, choisies car elles démontrent que s’il parait fonctionner correctement, il est loin d’être bien frais…

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Cette mesure n’est pas bonne pour cet appareil, on devrait dépasser les 80db.

Mesure identique à 2x33w sous 8 ohms.
Ici non plus, ce n’est pas correct. le SNR devrait se situer largement au-dessus des 90db.

Distorsion à 2x1w sous 8 ohms, entrée phono. La distorsion du canal droit n’est pas audible, mais anormale.

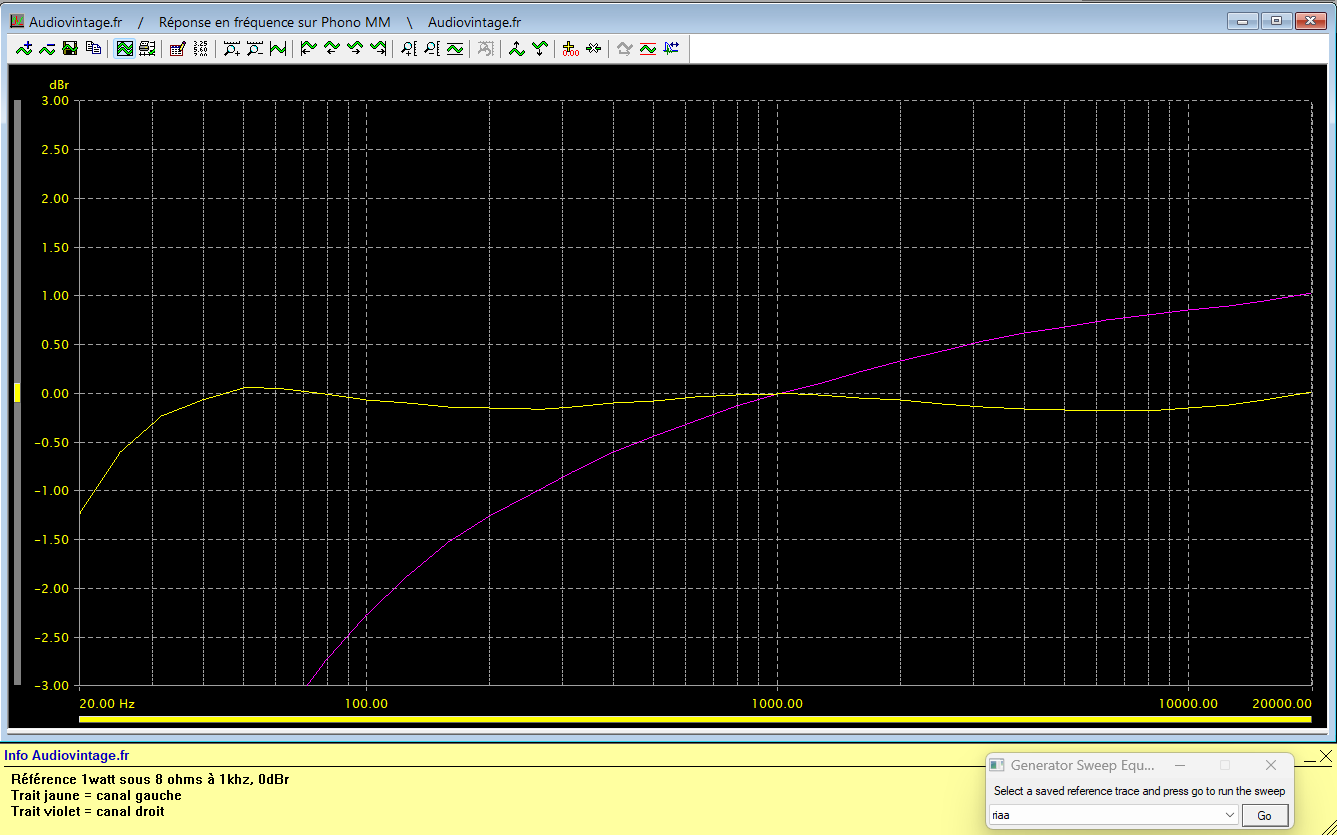

Cela se confirme par une mesure de réponse en fréquence.
Visiblement, le canal droit en phono à un souci, et ce n’est pas un problème d’encrassement de commande de filtre.
Les soucis constatés sont majoritairement liés au fonctionnement dégradé de certains transistors petits signaux.
Le « simple » remplacement des condensateurs chimiques ne corrigerai absolument pas tous les soucis constatés dans cet appareil.
Arrêtez donc de prendre le « recapage » pour la solution à tous les problèmes ! Voir ici.

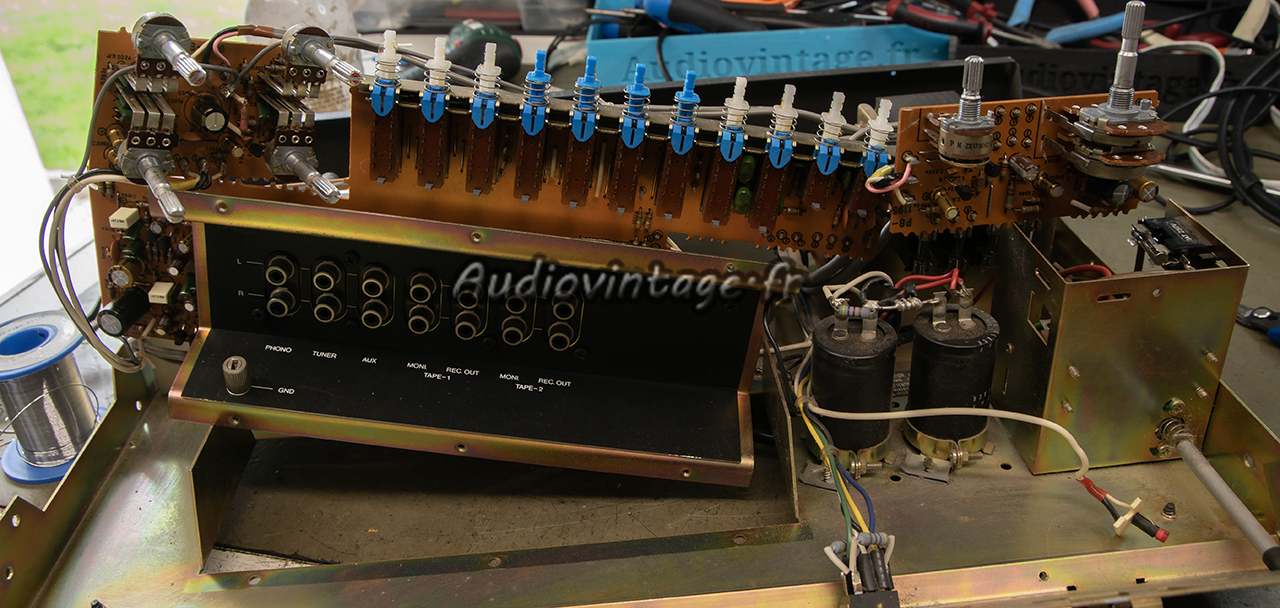

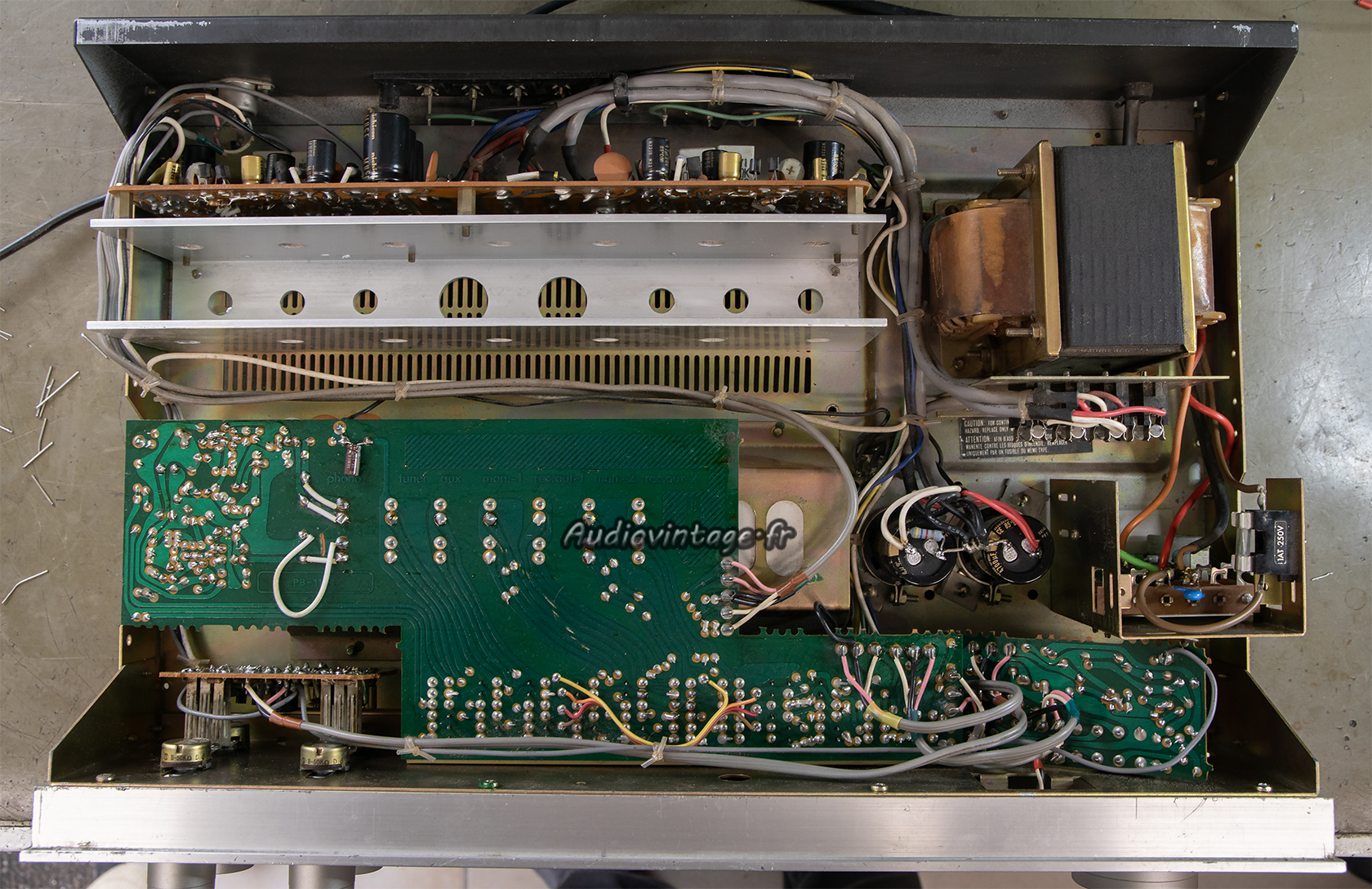

Démontage.

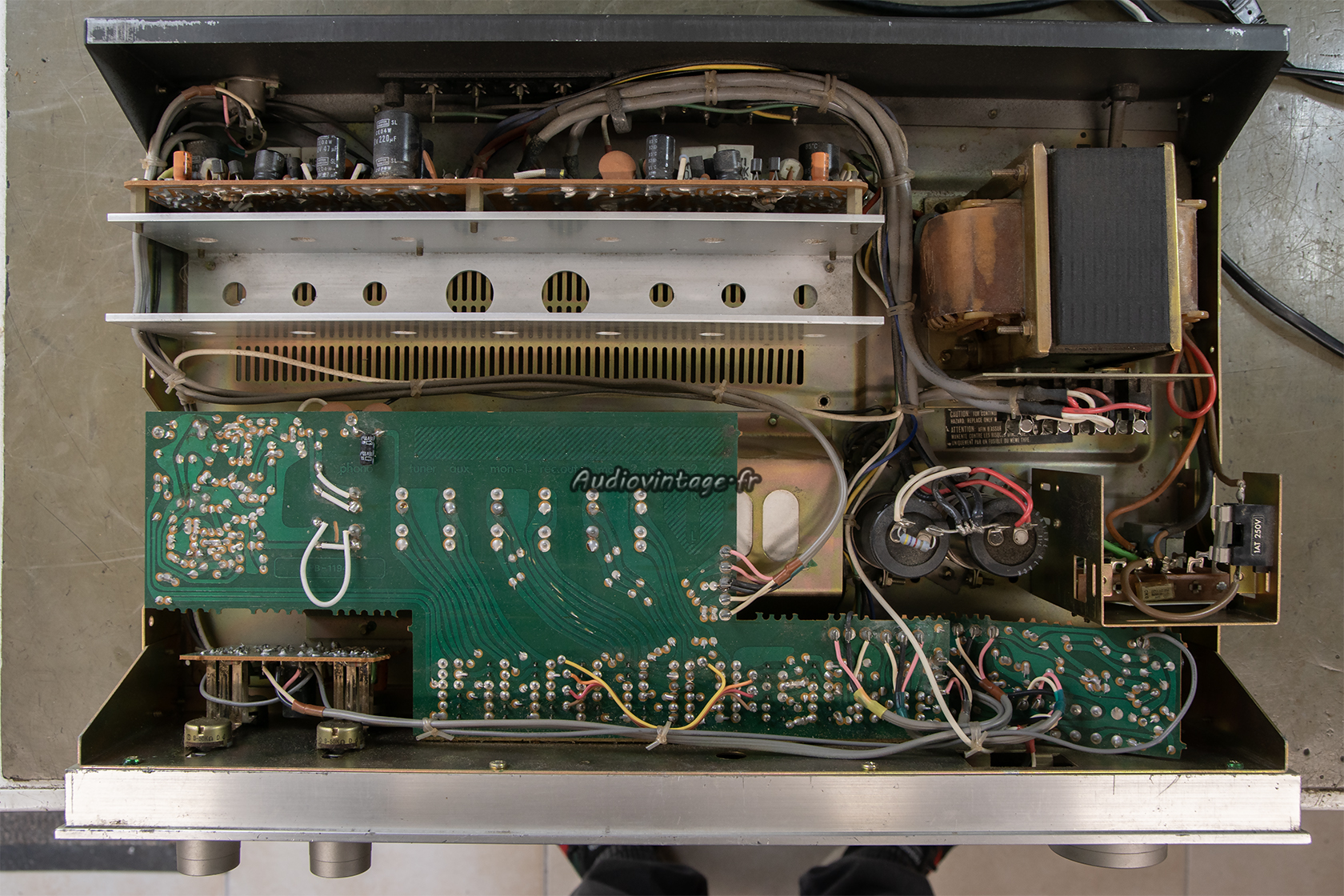

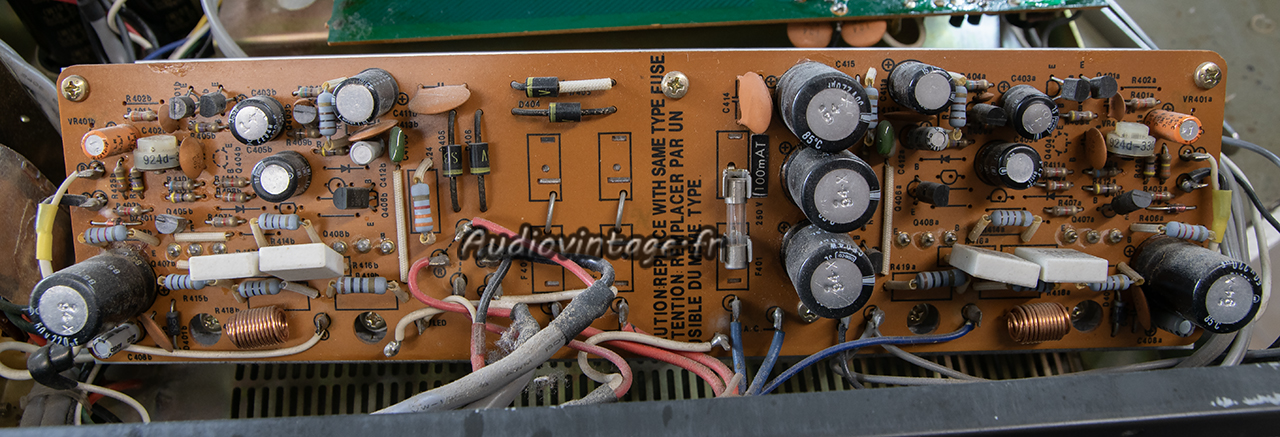

Vue sur le circuit principal à réviser.

Tous les condensateurs chimiques et tous les transistors petits signaux sont remplacés sur les trois circuits.
Les commandes sont nettoyées, les soudures des potentiomètres de tonalité sont refaites.

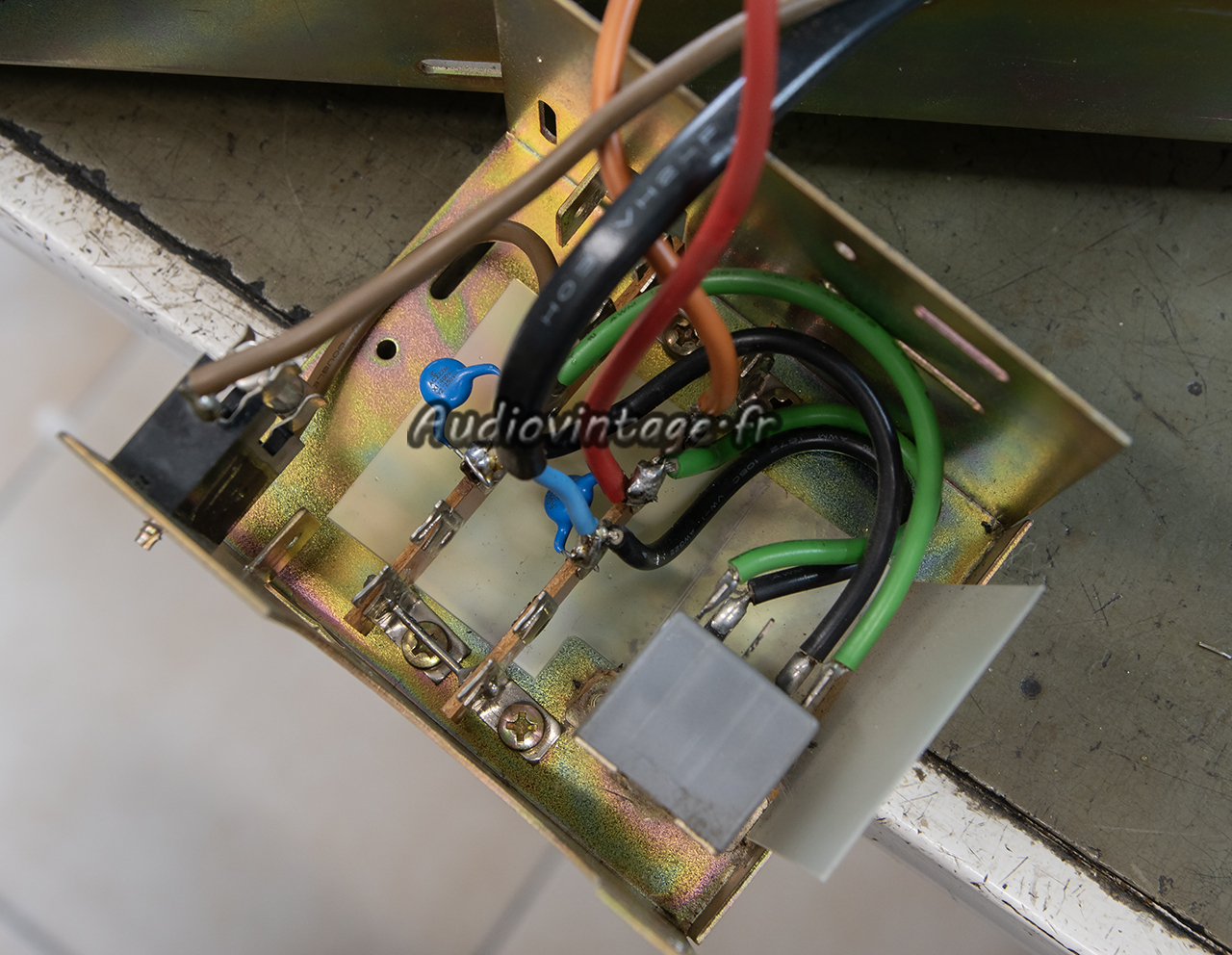

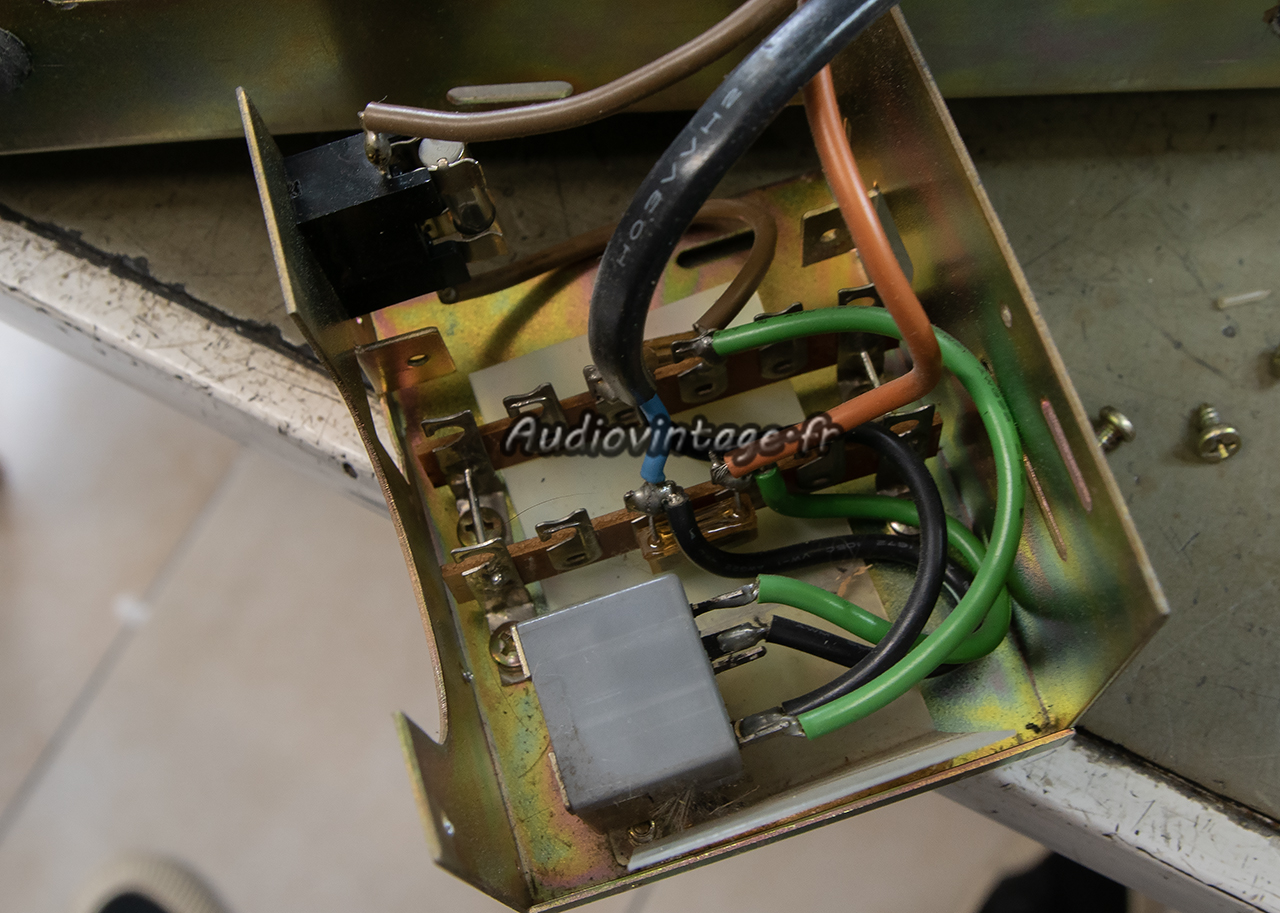

Les deux condensateurs Y Rifa sont remplacés et l’alimentation de l’appareil est modifiée en 240v en lieu et place de 220v.

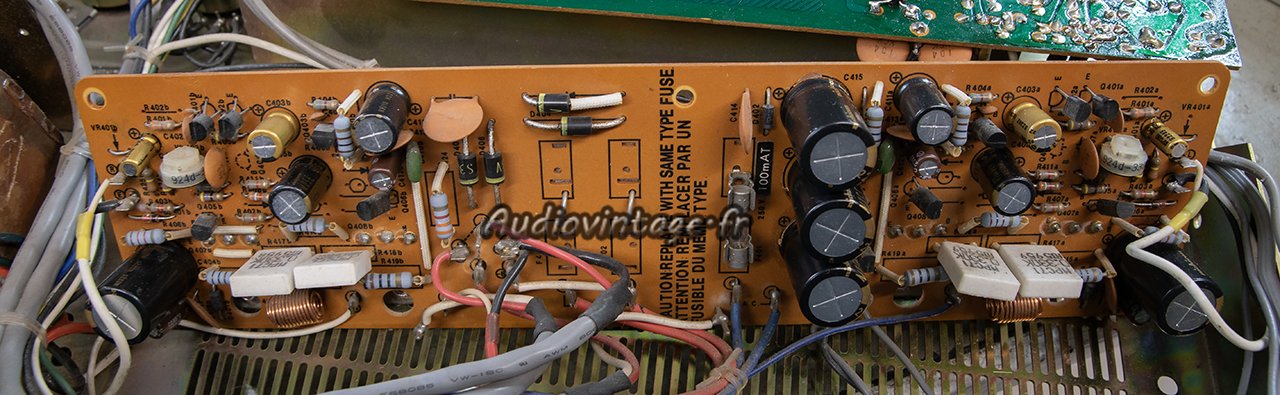

Les circuits sont remontés. Les deux condensateurs de filtrage d’alimentation sont remplacés.
Les réglages de courants de repos effectués, et les offsets contrôlés.
Enfin, 4 pieds de 2cm de hauteur sont positionnés sous l’appareil, la hauteur permettant de positionner des RCA males plus facilement sous l’appareil.

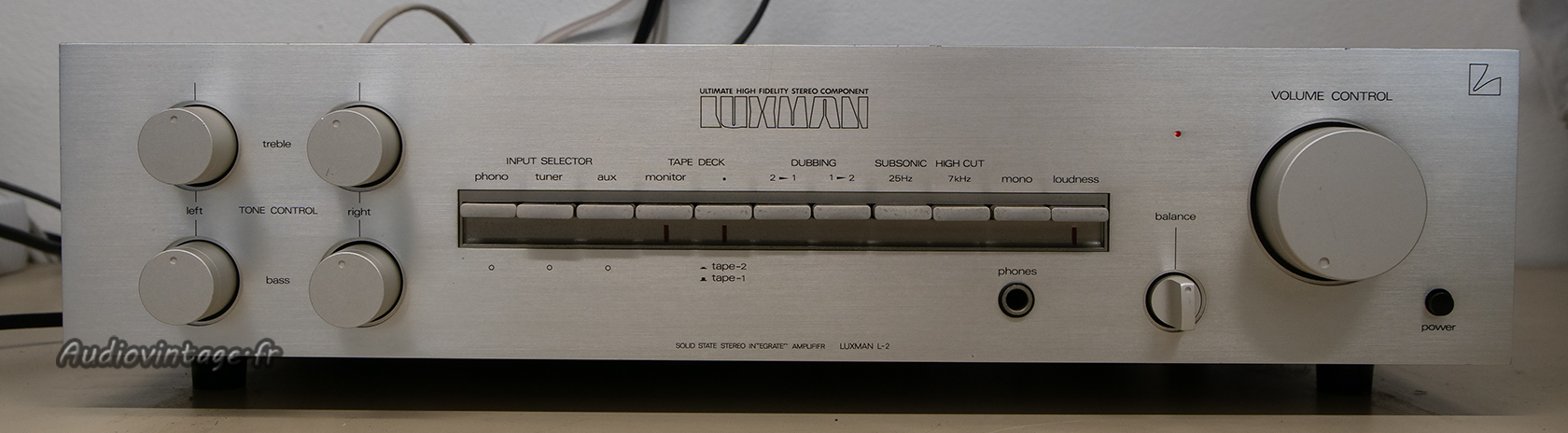

Terminé.

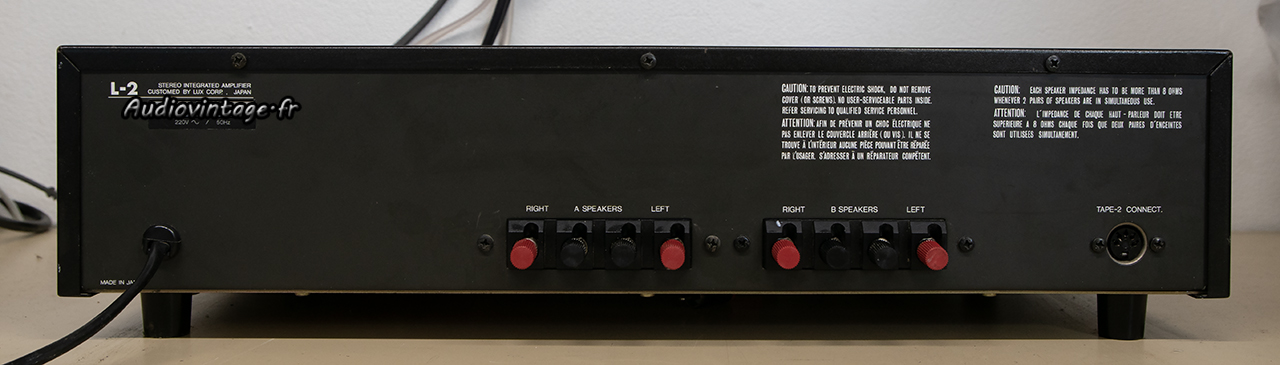

A l’arrière, uniquement la connectique haut-parleurs.

Les mesures :

Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x33w sous 8 ohms, entrée aux.

On atteint l’écrêtage à un peu moins de 2x40w sous 8 ohms à 1khz.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

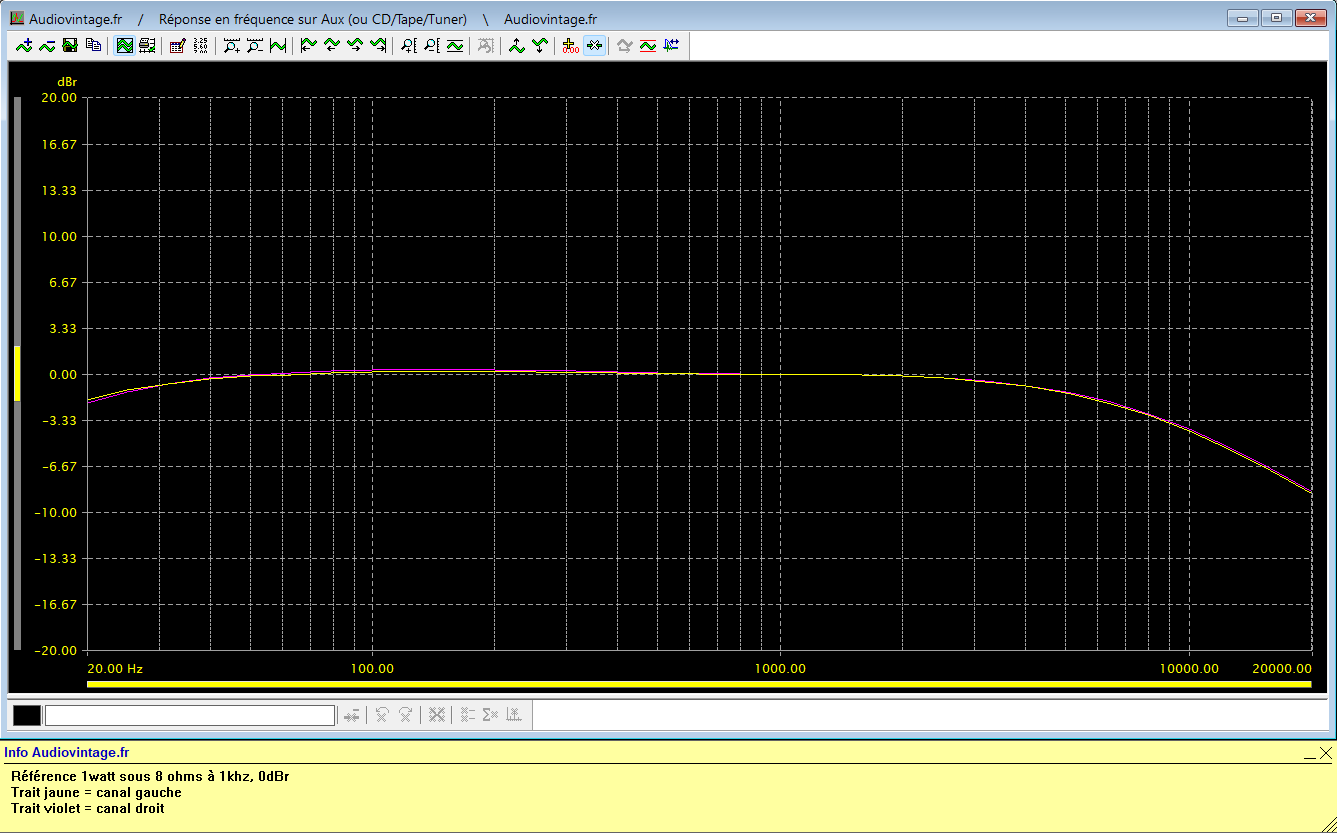

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

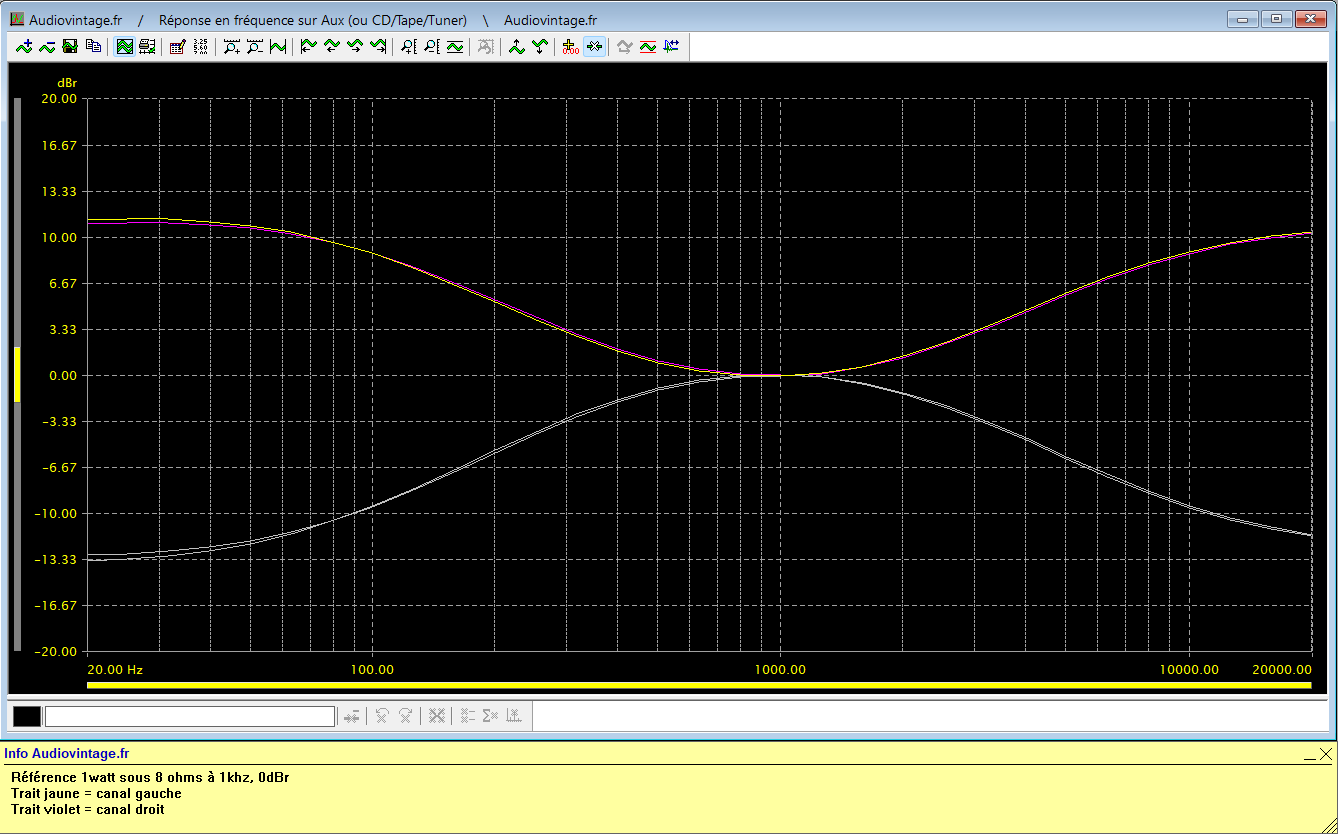

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux. A comparer aux 75db d’avant intervention.

Rapport signal bruit à 2x33w sous 8 ohms, entrée aux. A comparer aux 89db d’avant intervention.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono. A comparer à la mesure faite avant intervention.

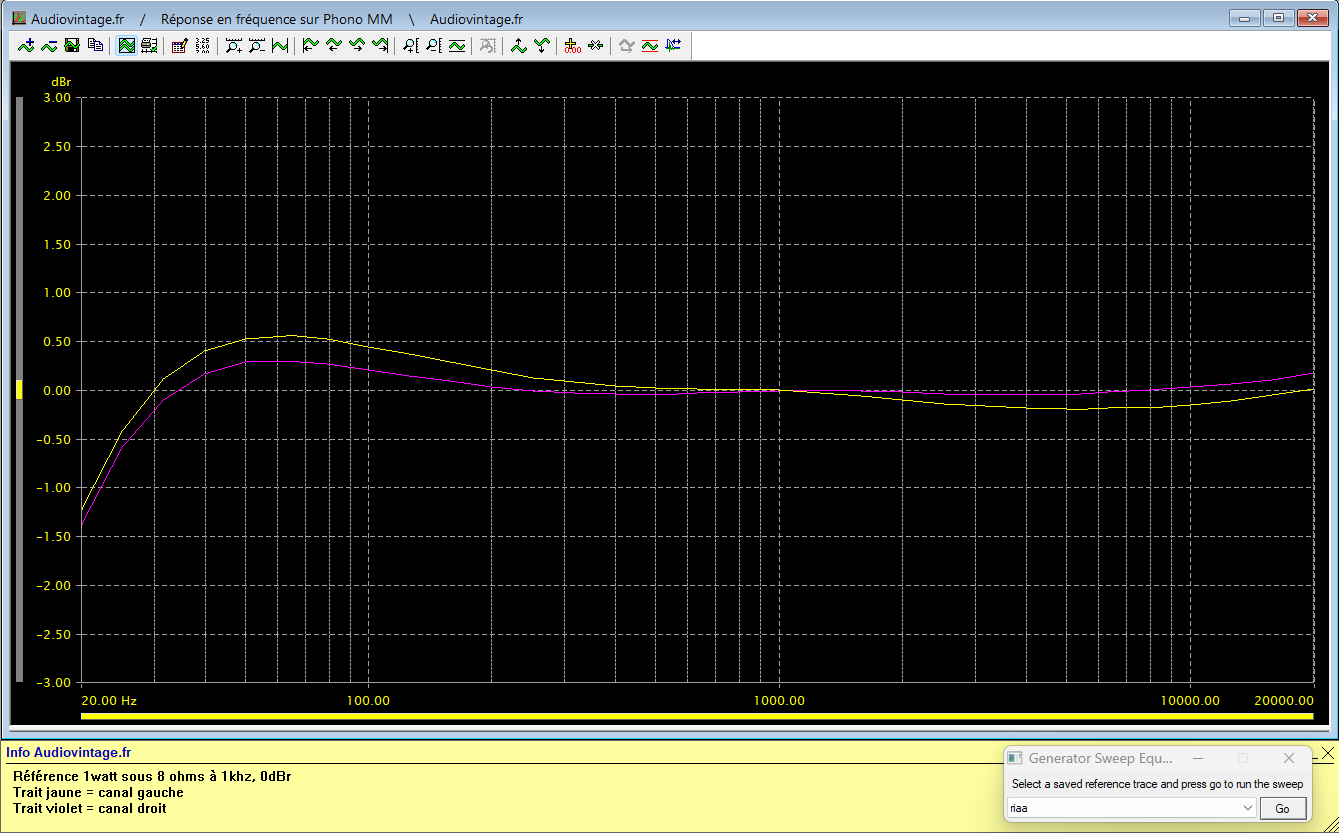

réponse en fréquence à 2x1w sous 8 ohms, entrée phono. A comparer à la mesure faite avant intervention.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

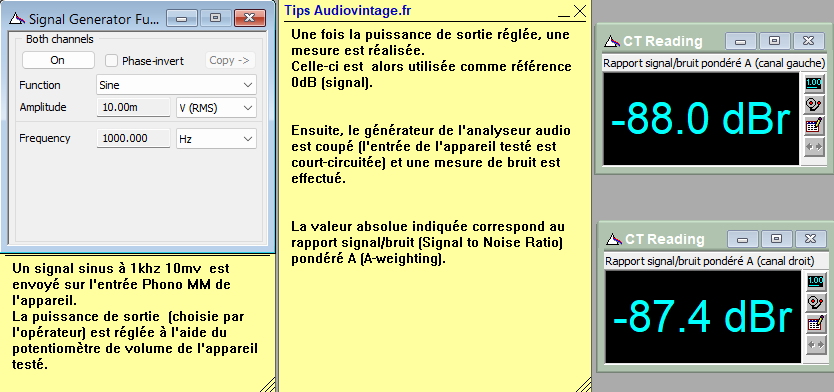

Rapport signal bruit à 2x33w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
