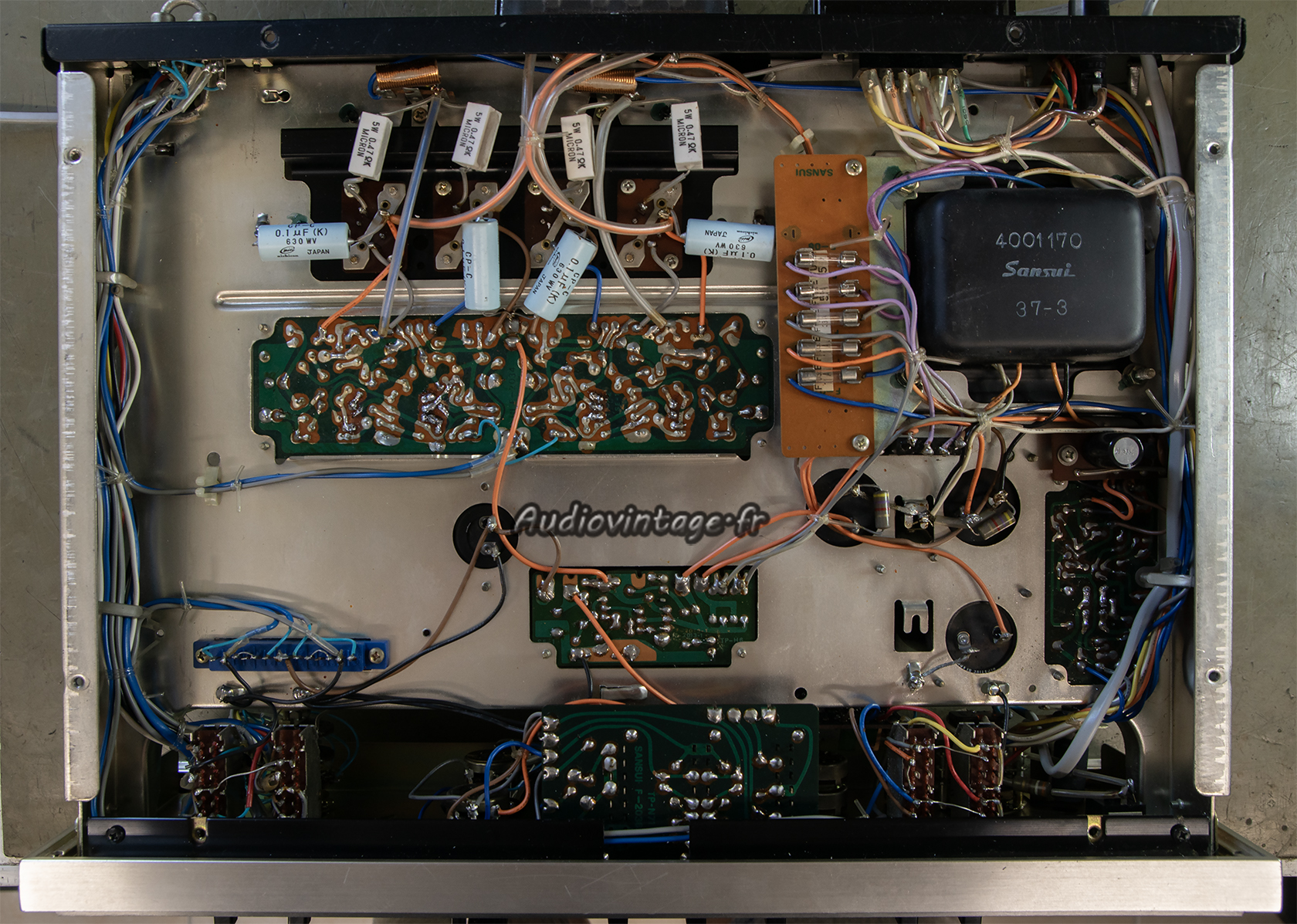

Réception d’un Sansui AU-6500 en panne et bricolé.
L’appareil se met en route mais reste en protection.

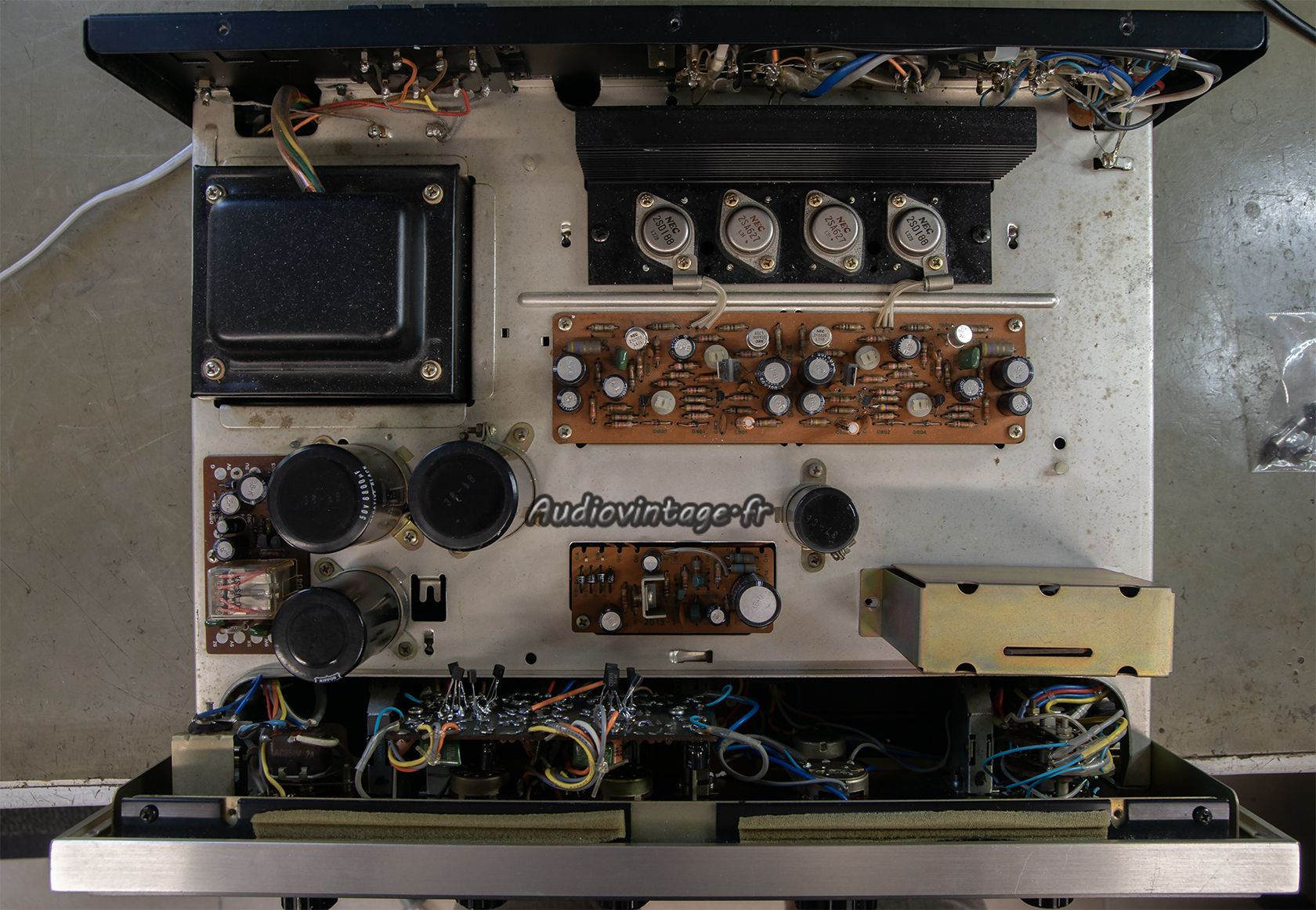

Deux fusibles sont HS et après quelque mesures, découverte d’un transistor de puissance HS.
Et manifestement quelqu’un est déjà passé par ici avec la volonté d’intervenir salement. 100% de réussite pour son challenge.
Cet AU-6500 va donc être réparé et restauré.

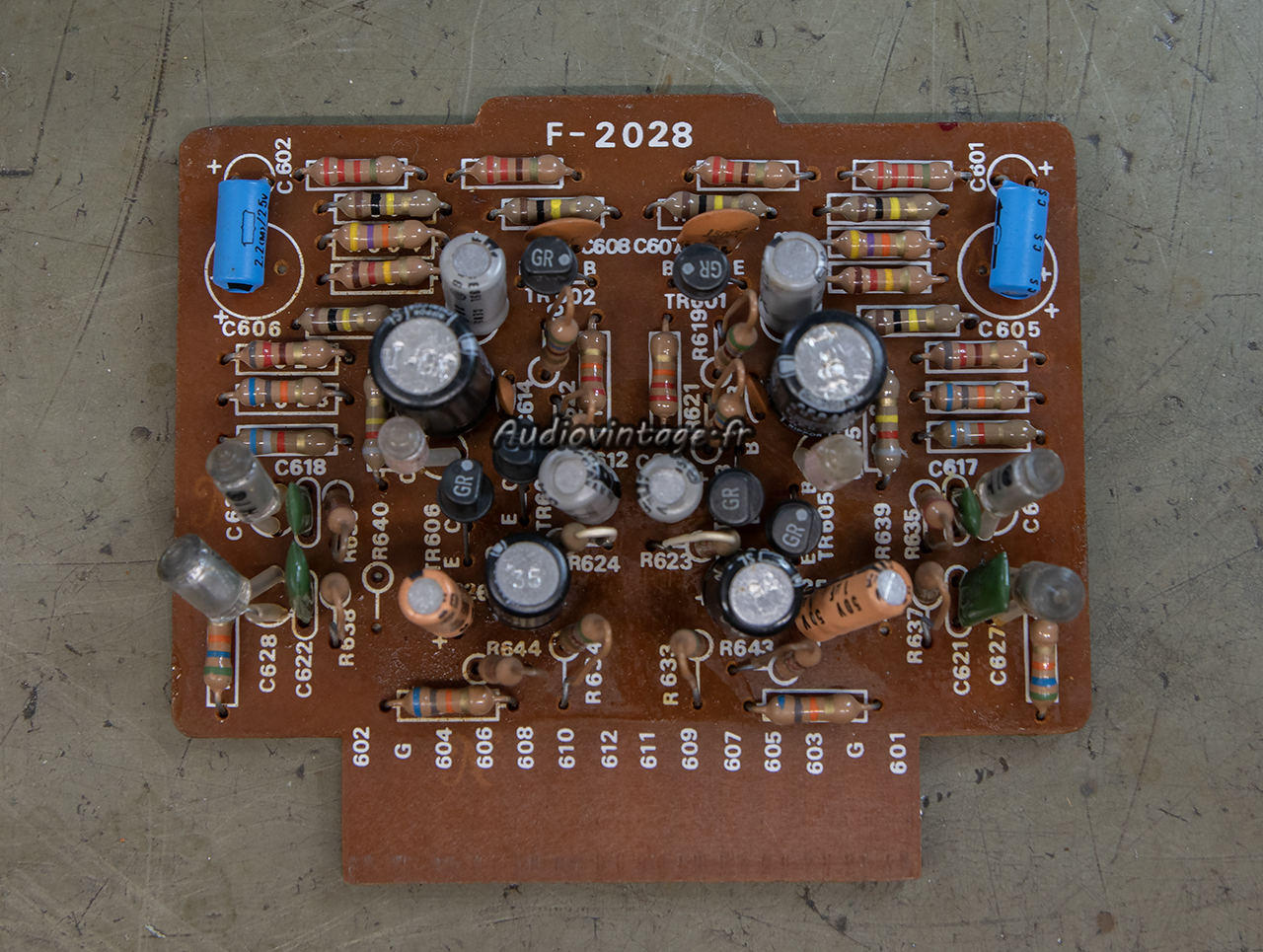

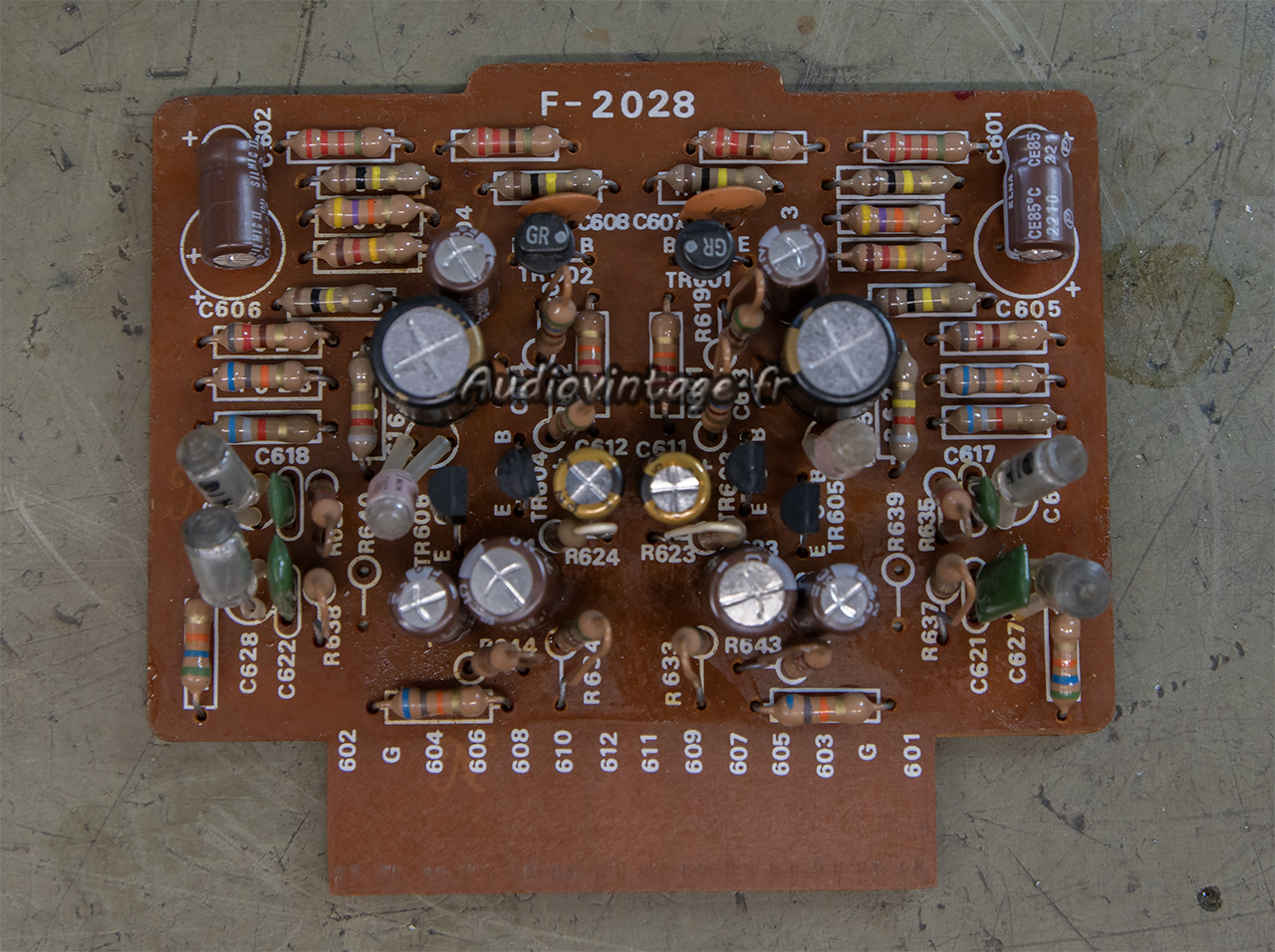

Le bricolage dégueulasse fait sur le circuit de tonalité me sort par les yeux, et même si ce n’est absolument pas la priorité sur cet appareil, je m’y attaque quand même avant le reste.
Transistors neufs montés correctement et di bon côté du circuit. Condensateurs chimiques neufs également.

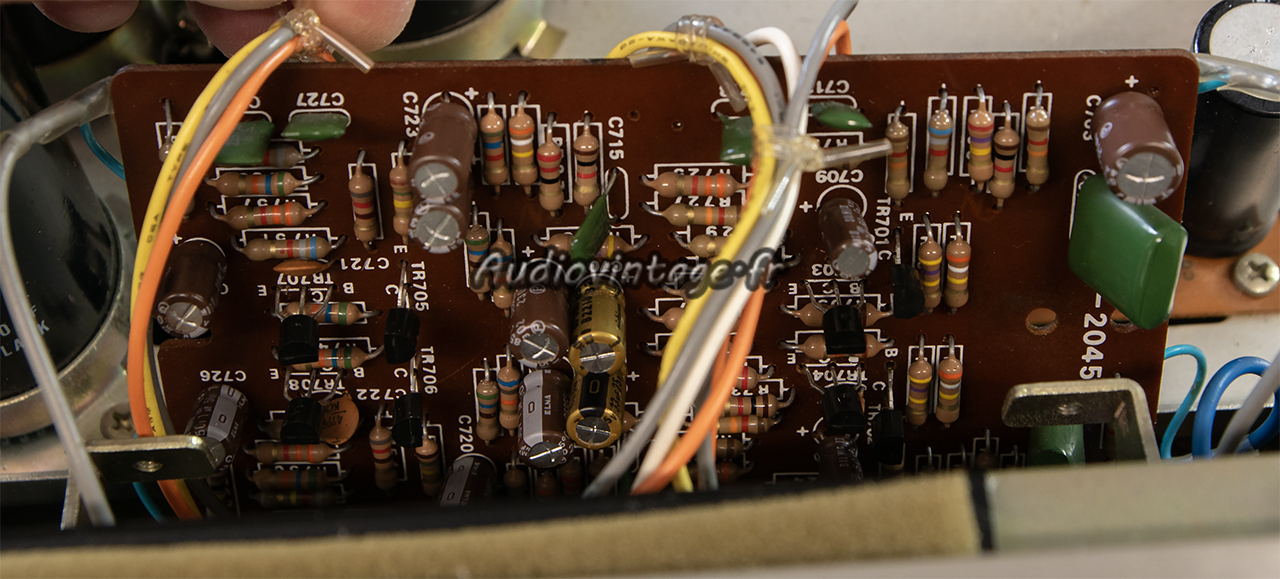

L’étage phono.
Condensateurs chimiques tout comme la majeure partie des transistors.

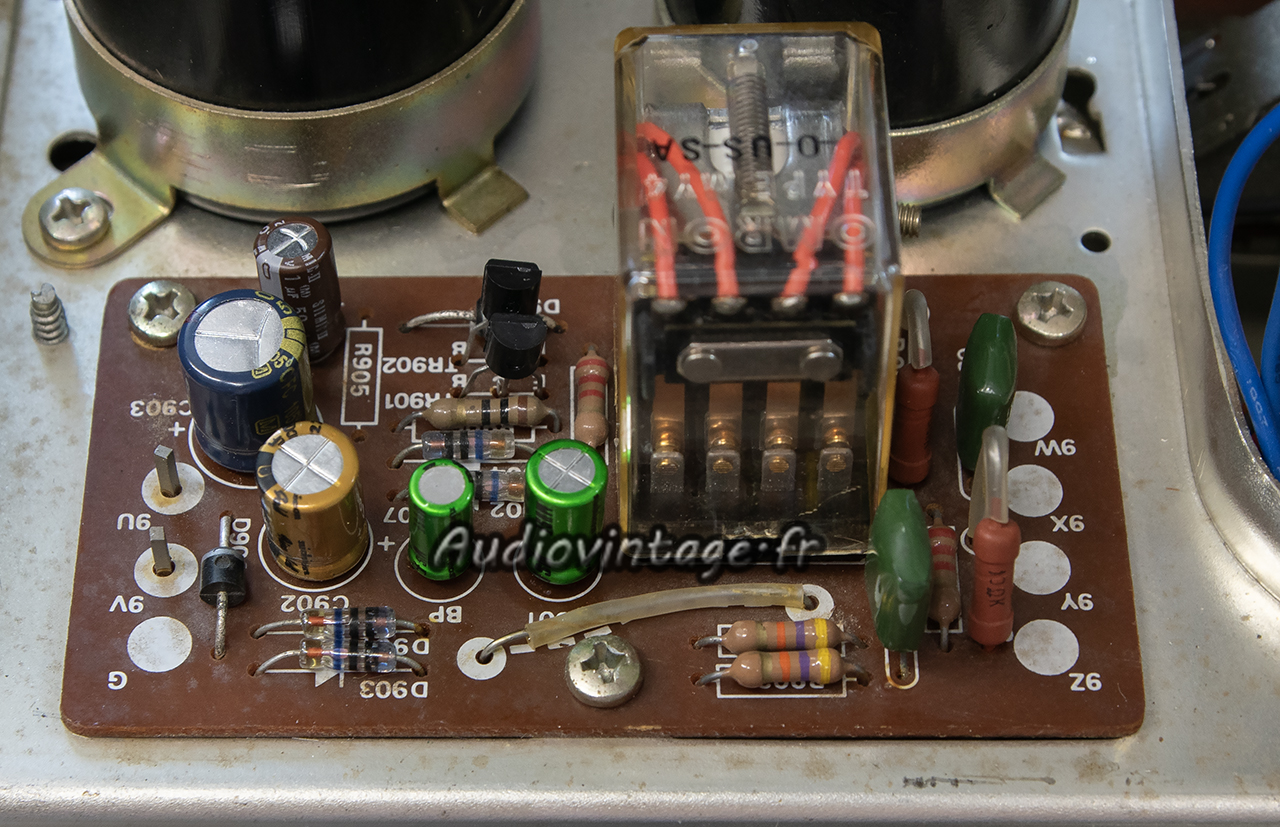

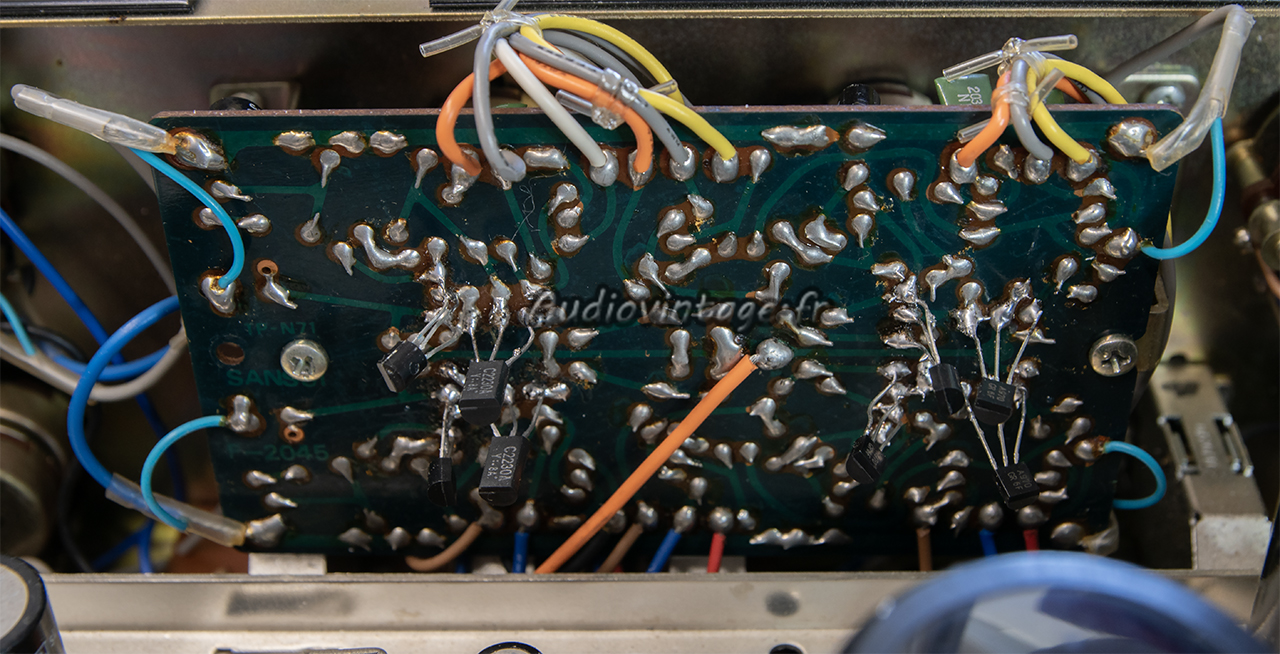

Le circuit de protection.
Le relais est démonté et ses contacts désoxydés. Condensateurs chimiques et transistors neufs.

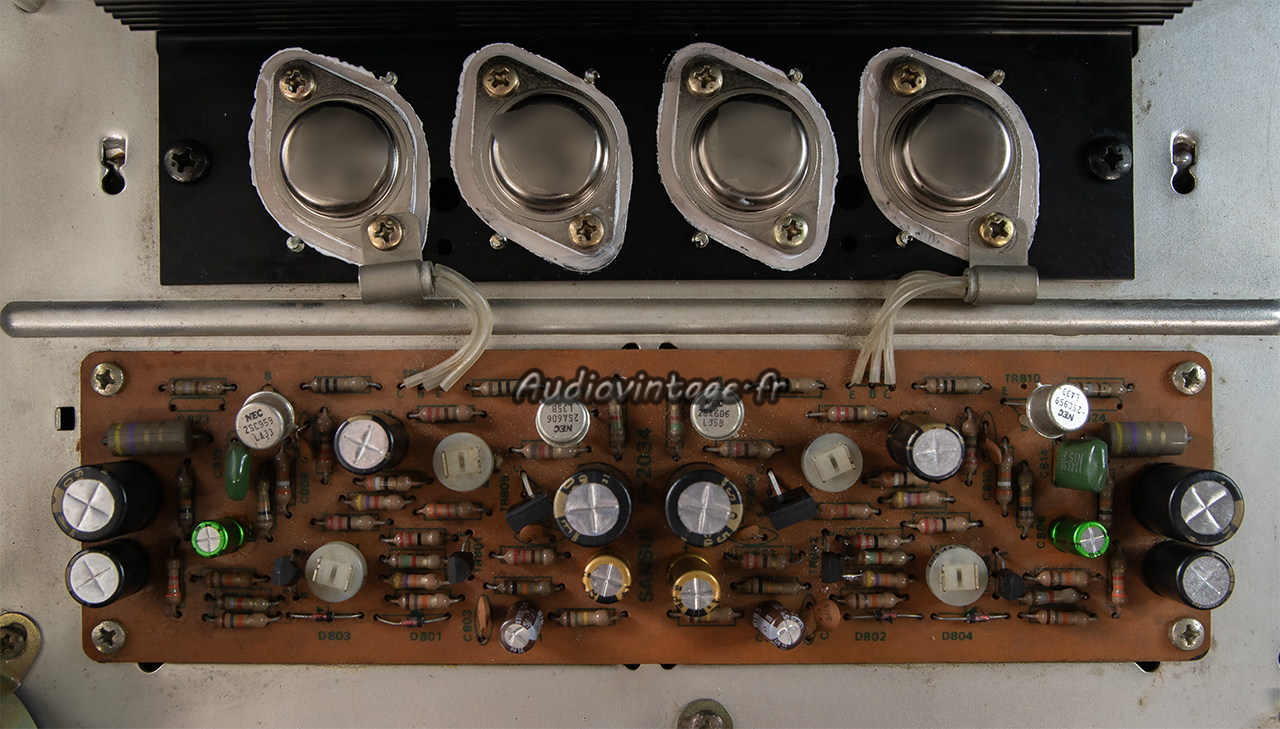

Le circuit driver et les transistors de puissances.
Tous les condensateurs chimiques ainsi que la majorité des transistors sont remplacés sur le circuit.

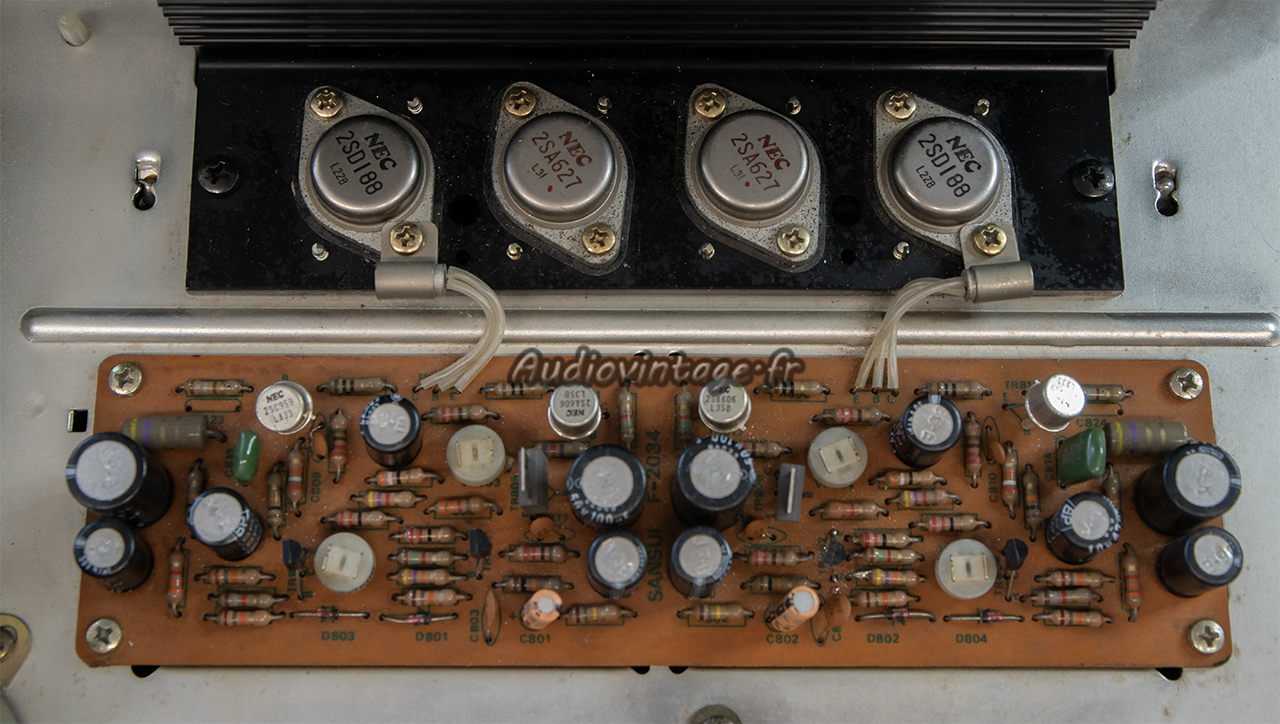

Les 4 transistors de puissances sont remplacés. Un jour, je vous expliquerai pourquoi je cache parfois les références de certains composants, principalement des semi-conducteurs…
Le circuit d’alimentation stabilisée est également révisé (condensateurs chimiques neufs). Les « canettes » ont été testées et comme elles sont parfaites à la mesure, elles restent en place.
Les fusibles HS sont remplacés, les commandes nettoyées, bias et offsets ajustés.

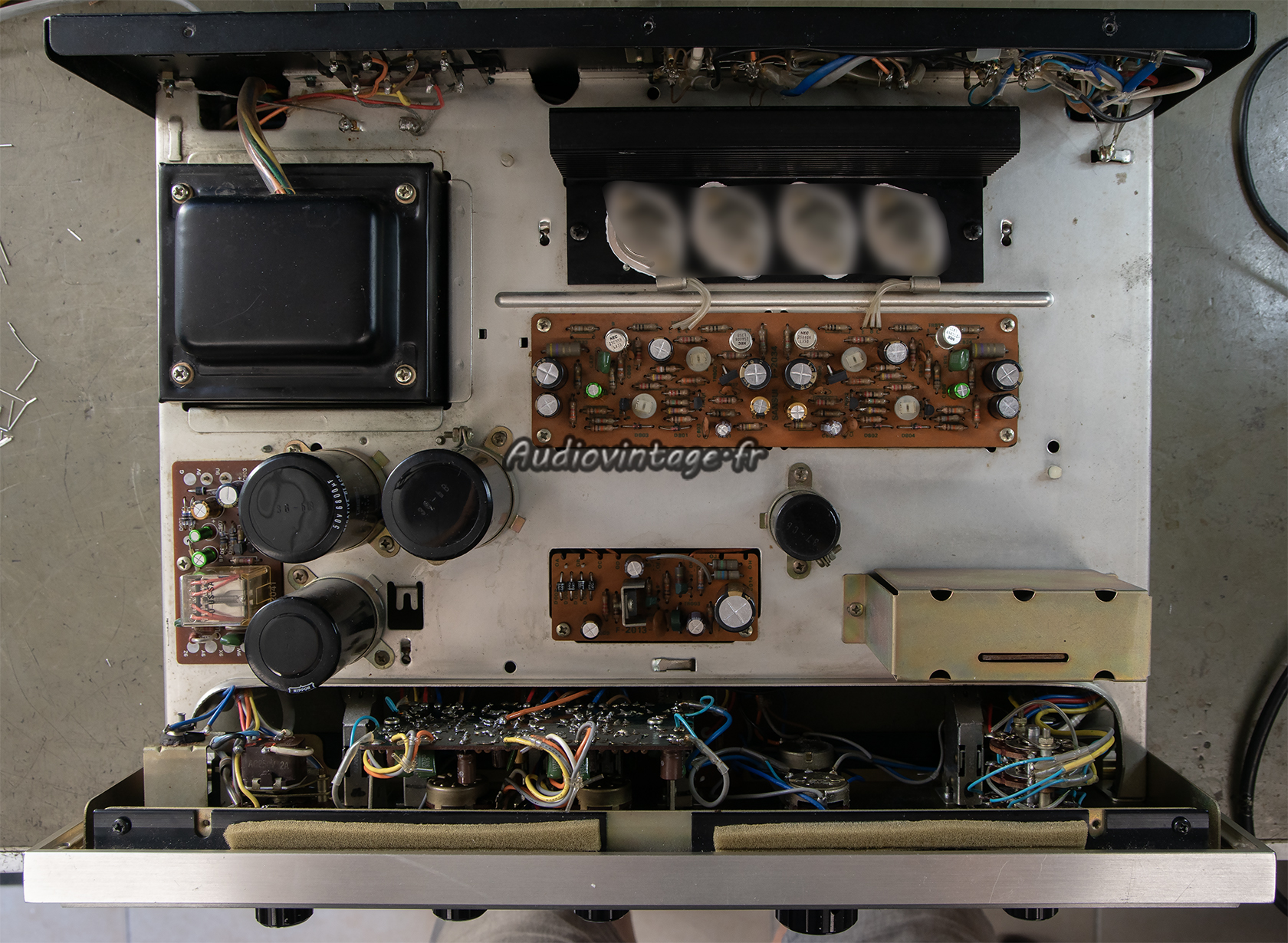

Terminé.
Connectique.
Les mesures :
Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x30w sous 8 ohms, entrée aux.

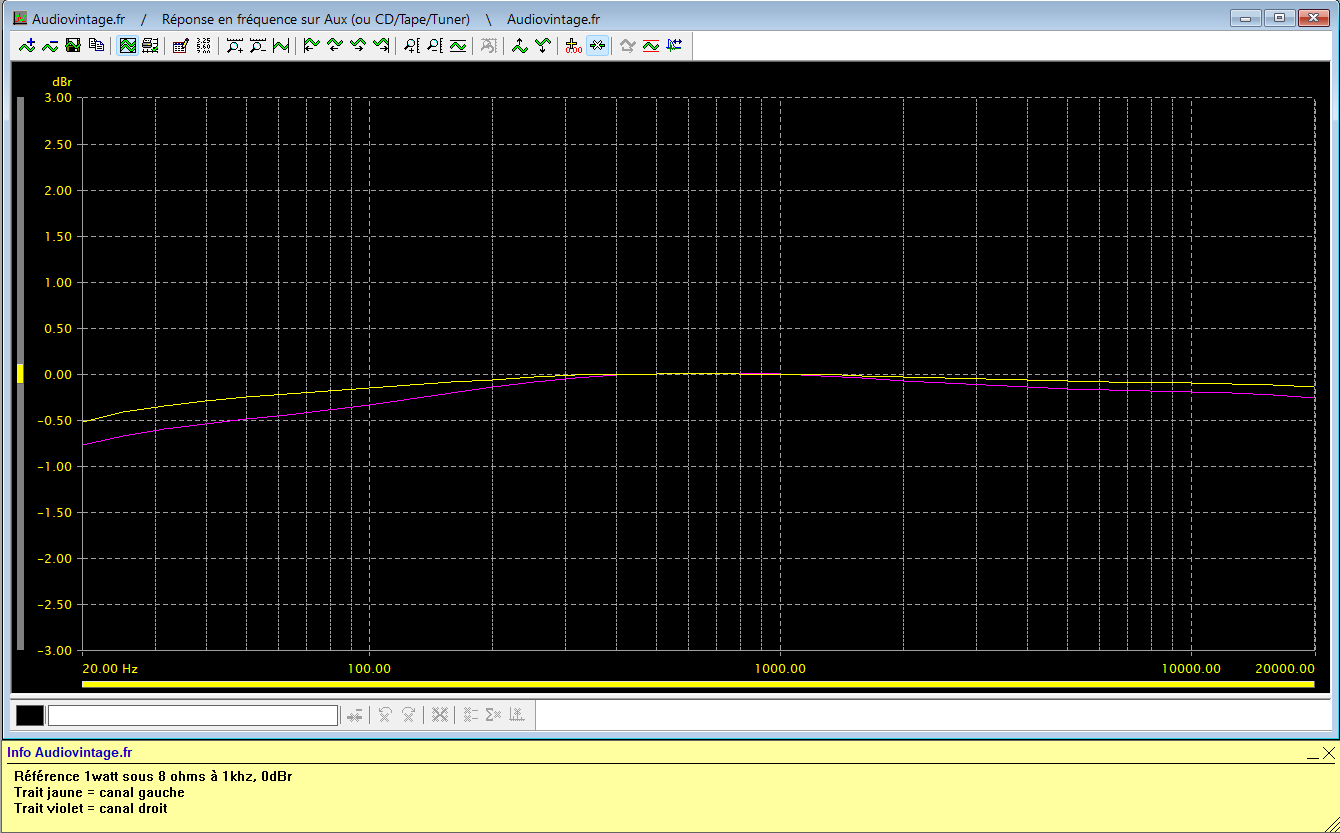

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

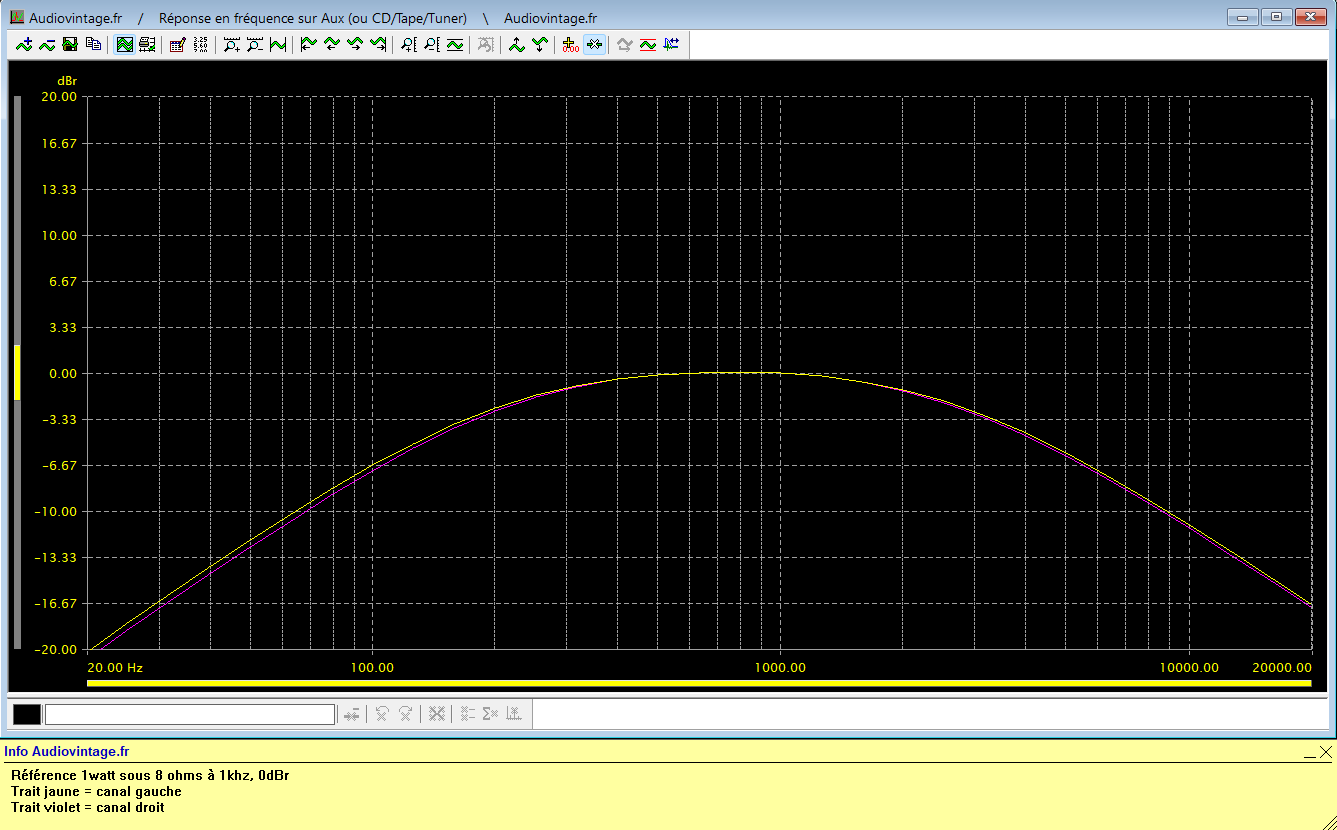

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

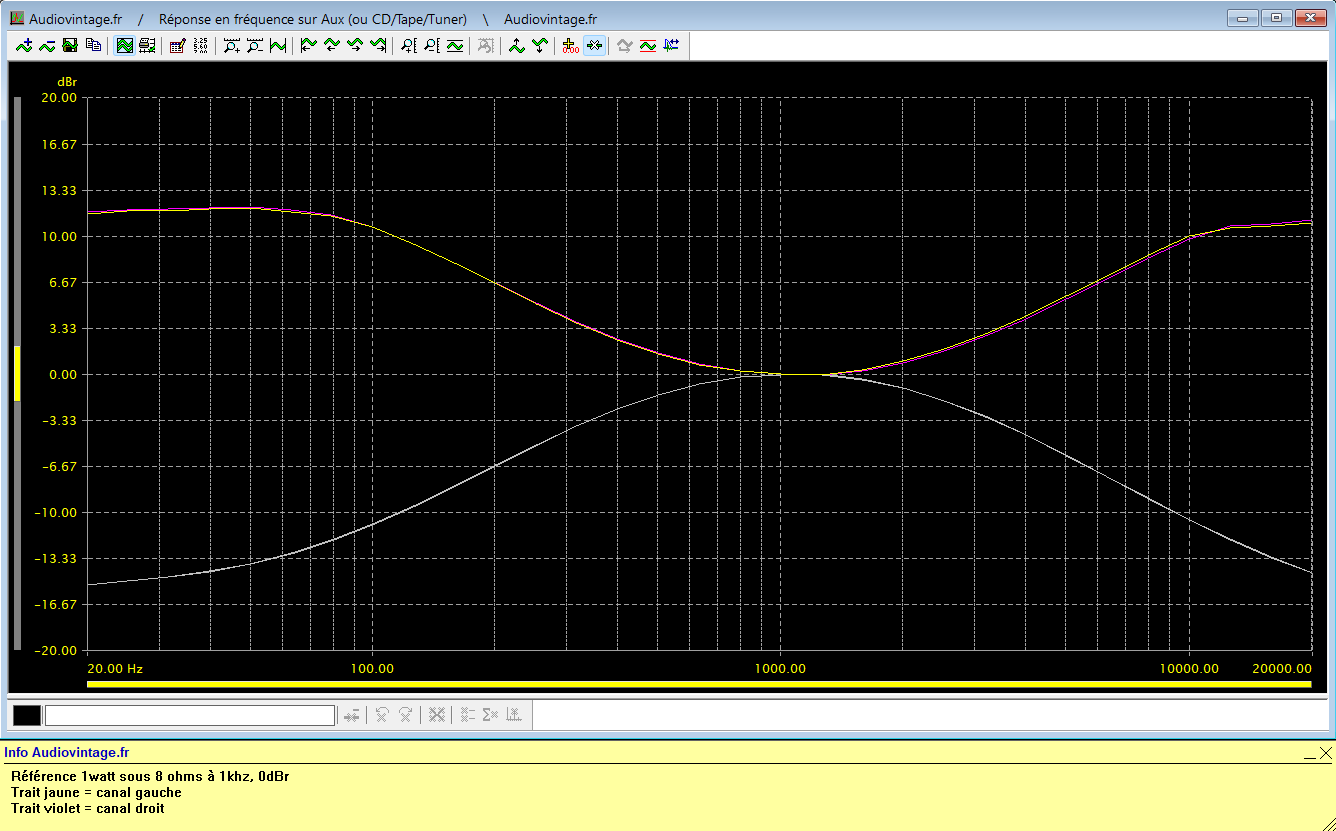

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

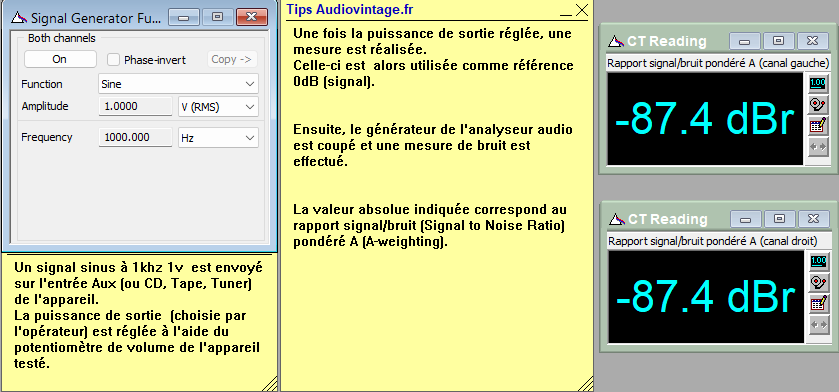

Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

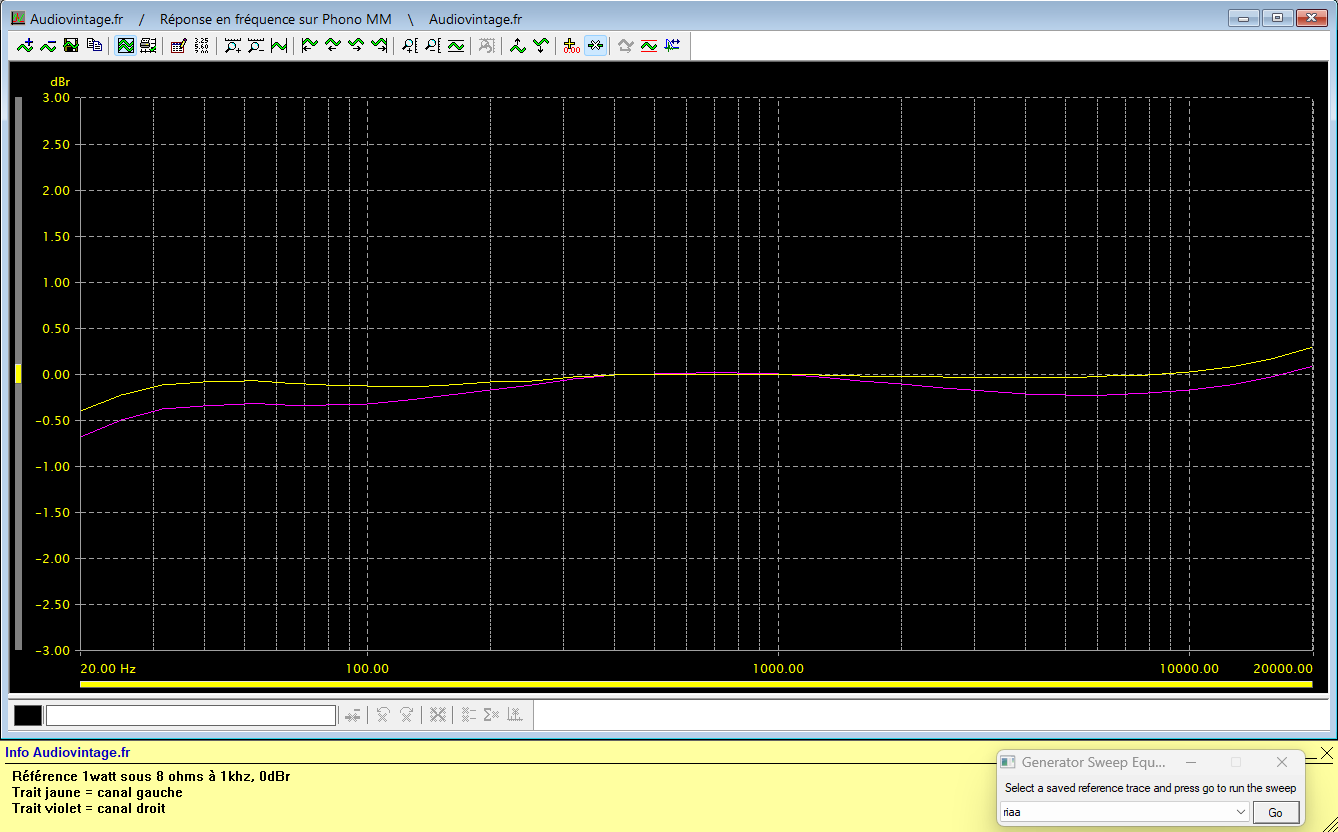

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

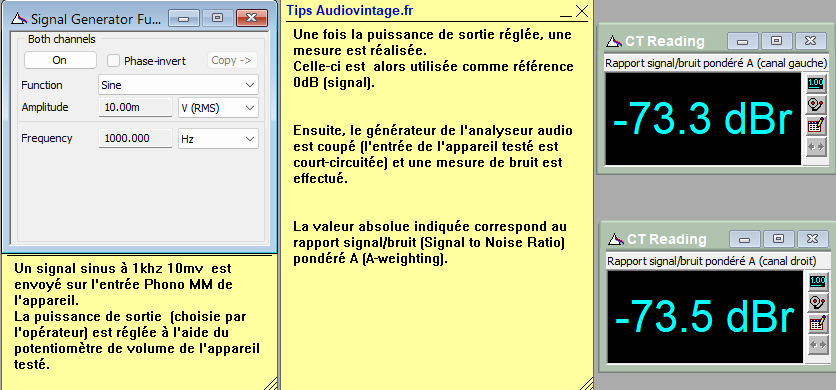

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x30w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

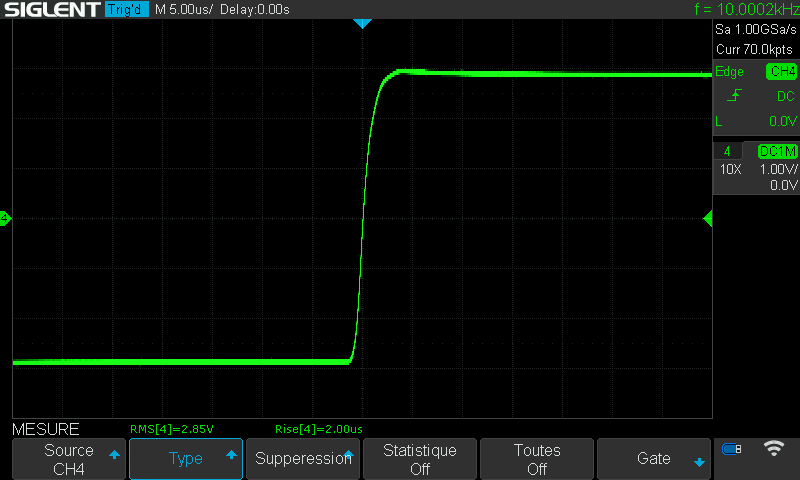

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
