Akai AA-5510

Akai AA-5510 : façade comme neuve ou presque.
Il n’y a pas énormément de matériel Akai présenté sur Audiovintage. Pourtant, il ne faudrait pas oublier que la marque spécialisée à l’époque dans les magnétos, a aussi commercialisé quelques amplificateurs, receiver et tuners dignes d’intérêt.
Aujourd’hui l’amplificateur Akai AA-5510.

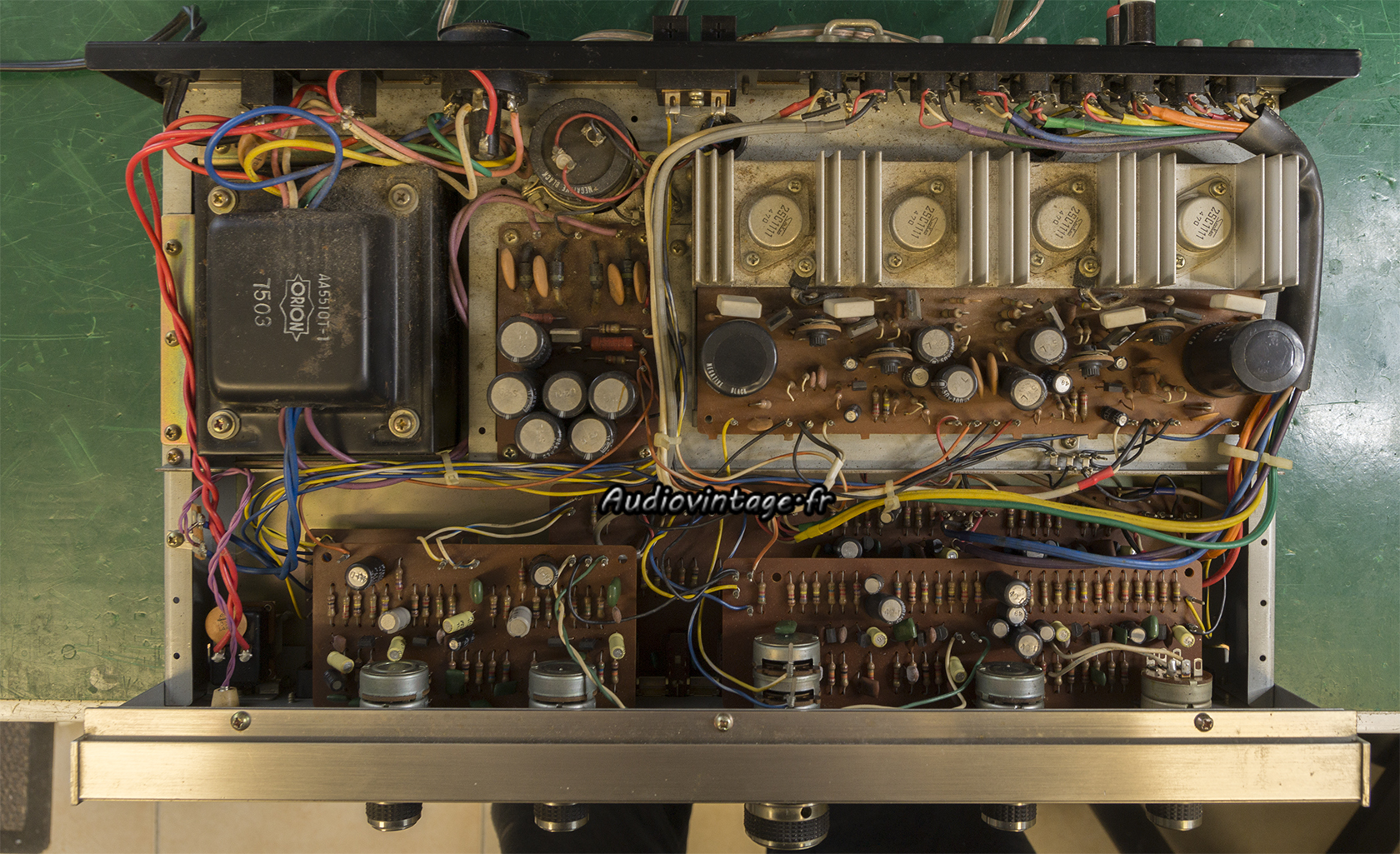

Akai AA-5510 : à son arrivée.
Il a été livré à l’atelier pour une remise à niveau complète. L’appareil est dans son état d’origine, les commandes très encrassées entrainent bruits ou coupure d’un canal lors des manipulations.

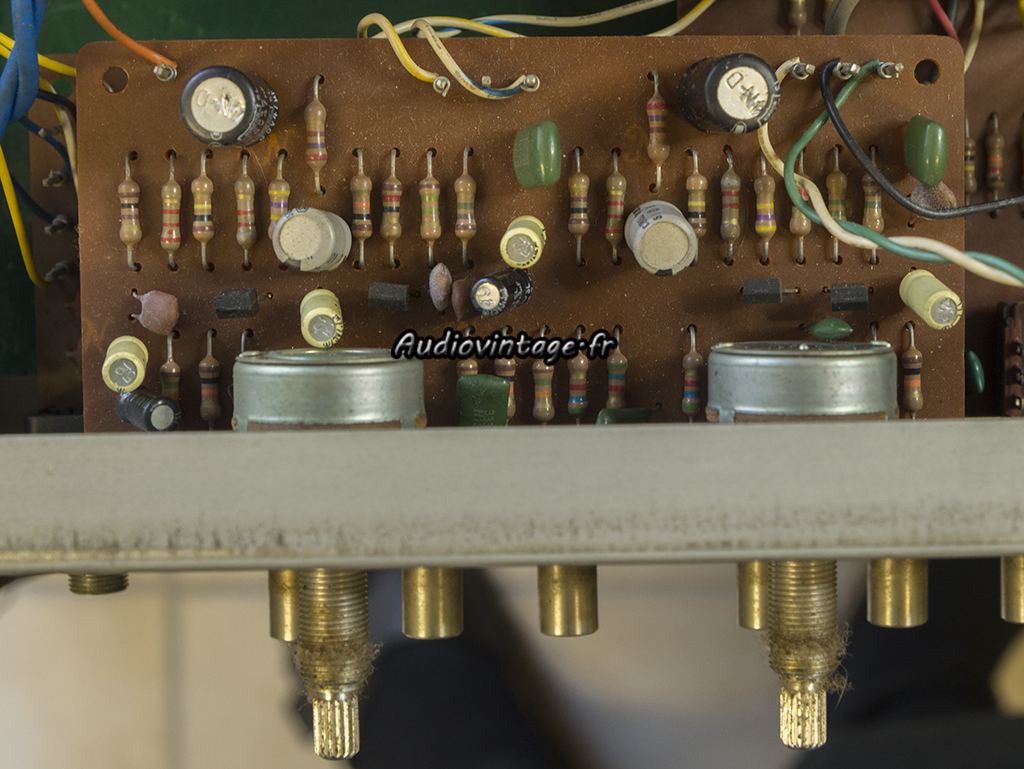

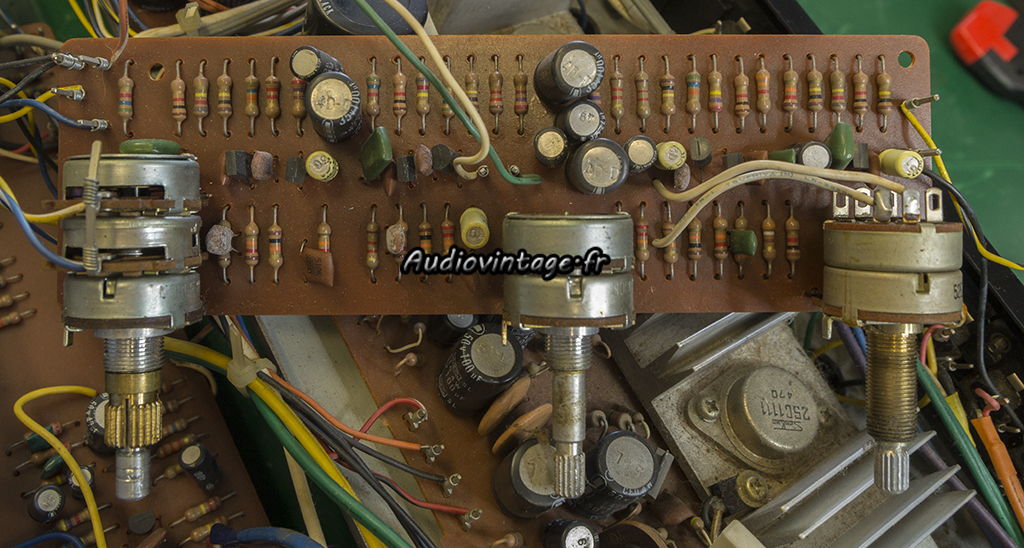

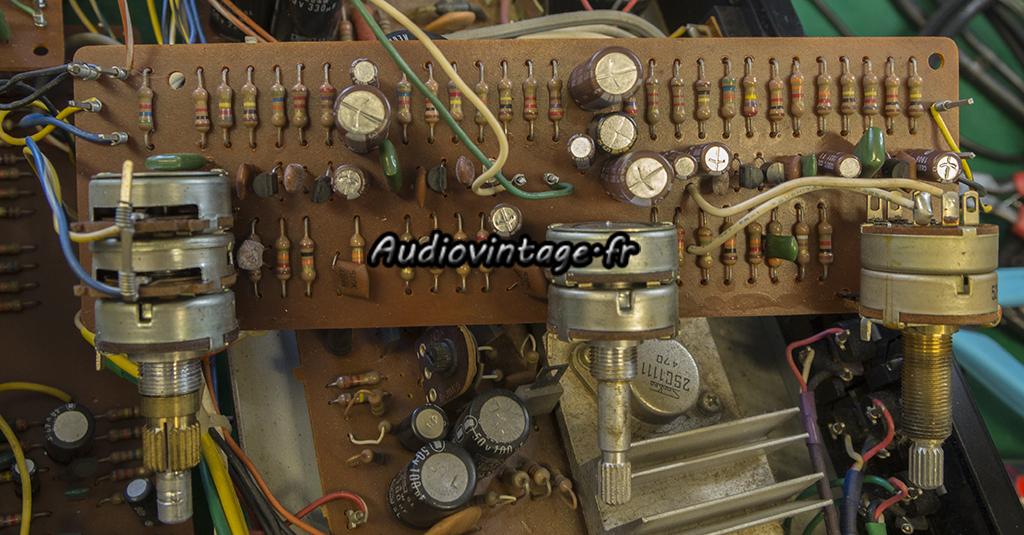

Akai AA-5510 : "volume PC board" à réviser.
Voici le « volume control PC board ».

Akai AA-5510 : "volume PC board" révisé.
Ici, tous les condensateurs chimiques et transistors sont remplacés. Les potentiomètres sont nettoyés.

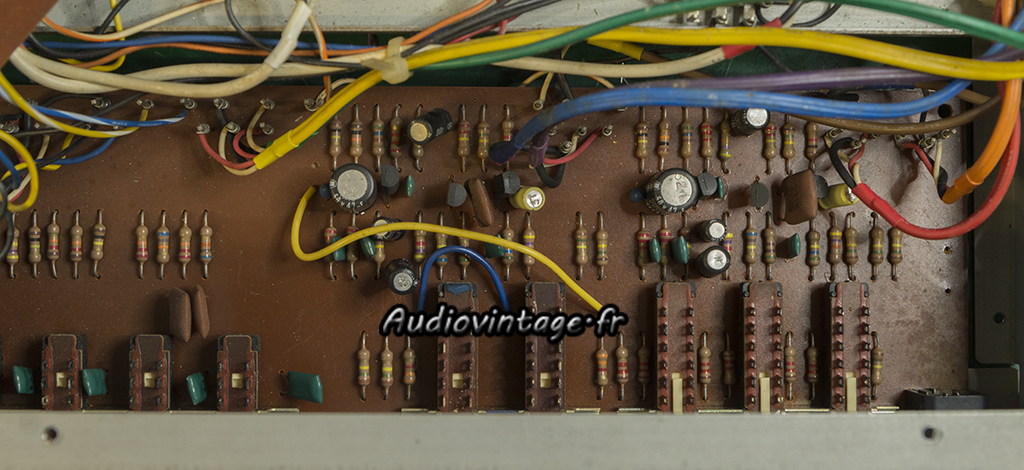

Akai AA-5510 : phono à revoir.
L’étage phono.

Akai AA-5510 : phono révisé.
Ici aussi, tous les condensateurs chimiques et les transistors sont remplacés.

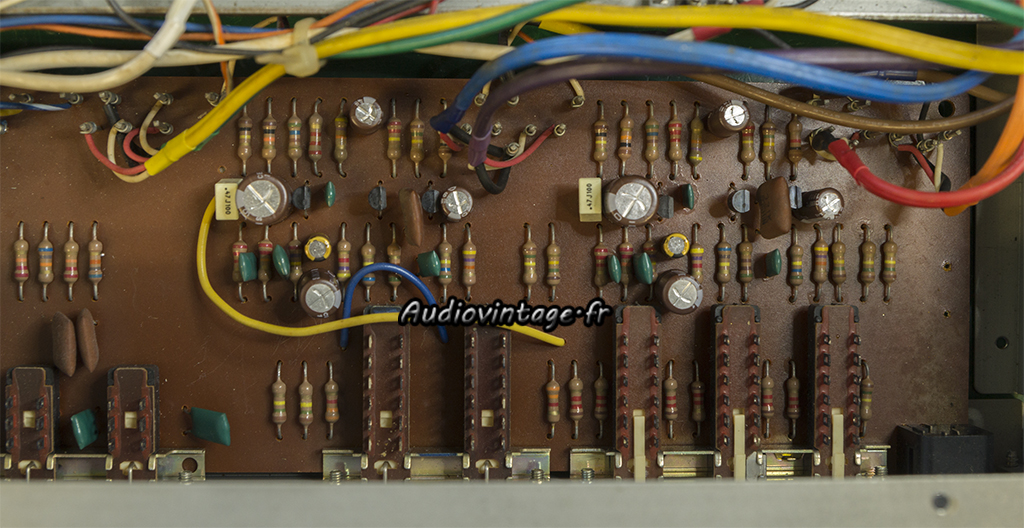

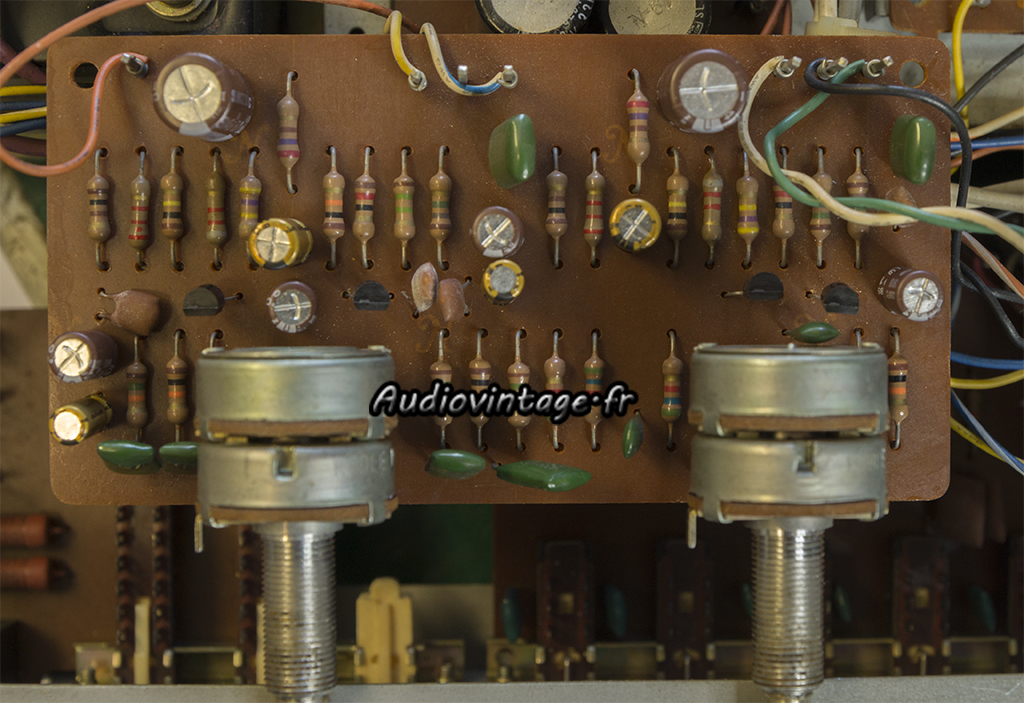

Akai AA-5510 : tonalité à revoir.
La section tonalité.

Akai AA-5510 : tonalité révisée.
Devinez quoi ? Transistors et chimiques remplacés !

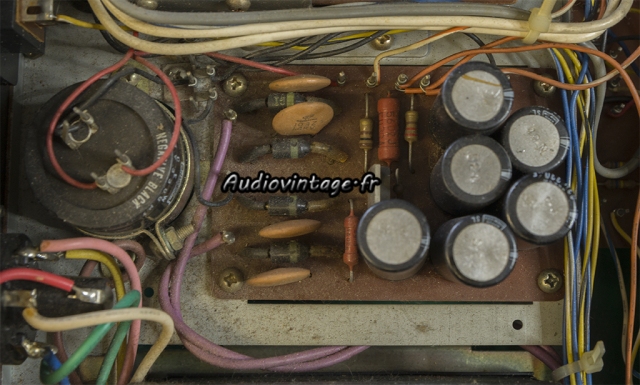

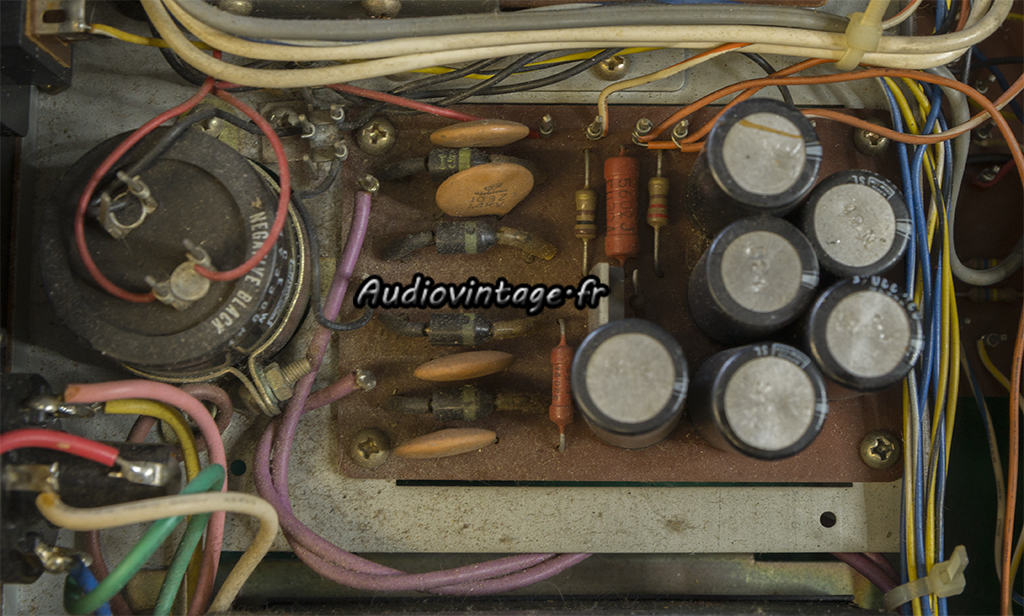

Akai AA-5510 : alimentation à réviser.
L’alimentation.

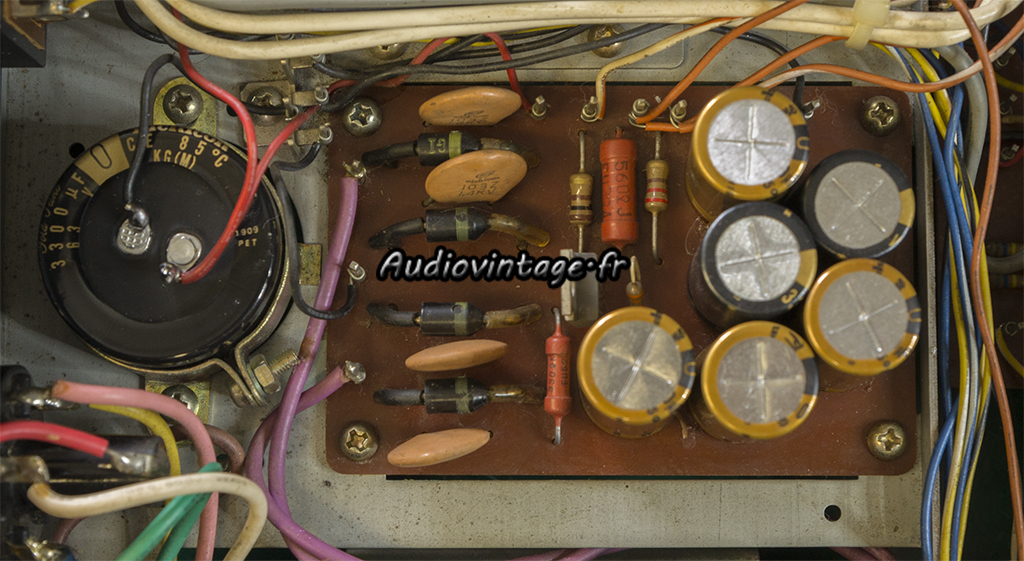

Akai AA-5510 : alimentation révisée.
Les condensateurs chimiques originaux, comme ceux présents sur les autres circuits, étaient bien fatigués.

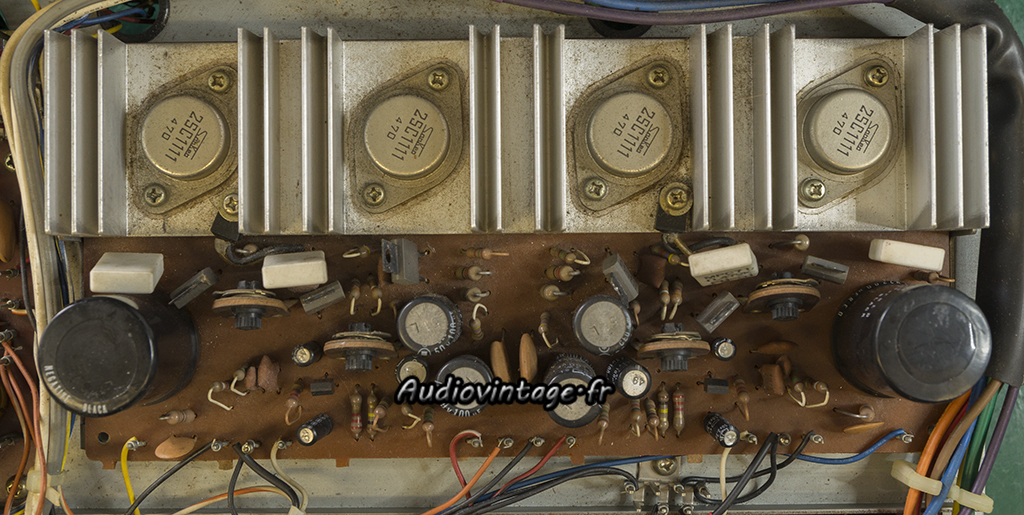

Akai AA-5510 : amplification à réviser.
Le circuit d’amplification.

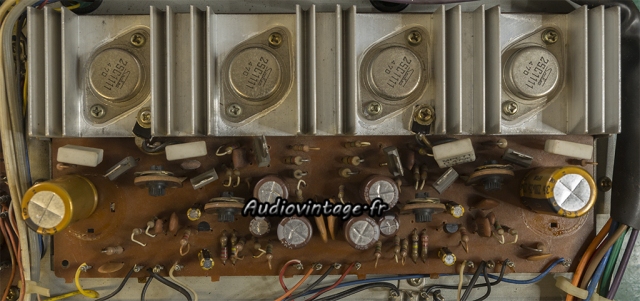

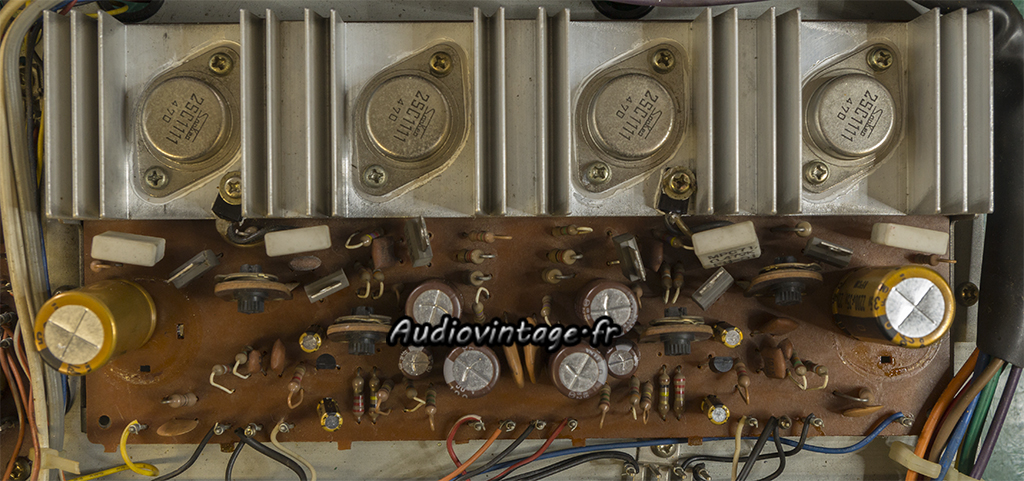

Akai AA-5510 : amplification révisée.
Les transistors de puissances sont retirés, nettoyés, testés puis remontés sur des micas neufs et de la graisse fraiche.
Les condensateurs chimiques prennent une retraite bien méritée tout comme deux transistors.
Les résistances ajustables sont contrôlées : elles sont en bon état et restent donc en place.

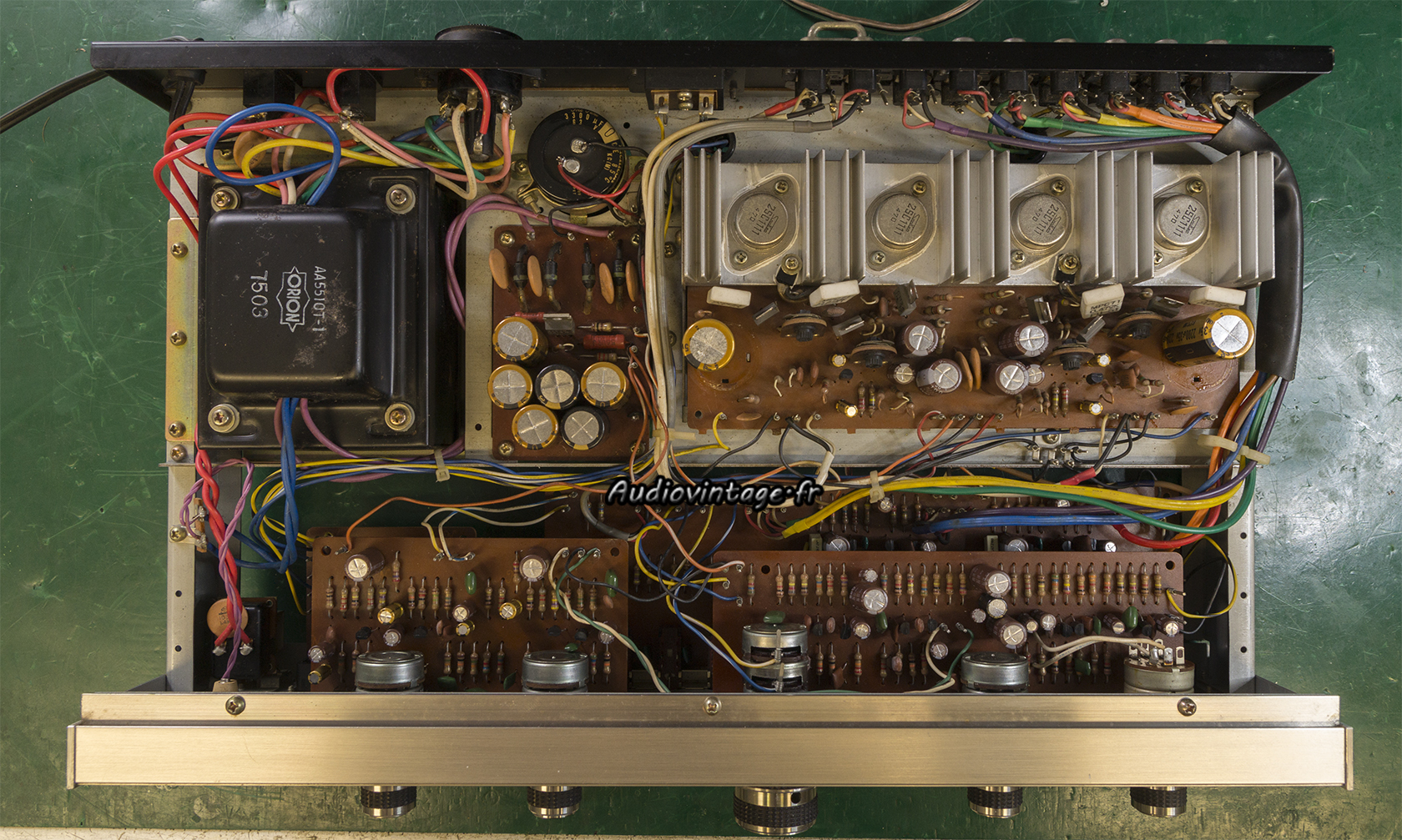

Akai AA-5510 : terminé.
Les commandes sont nettoyées, l’appareil est passé en 240v. Bias et point-milieu sont ajustés à l’oscilloscope et au distorsiomètre.

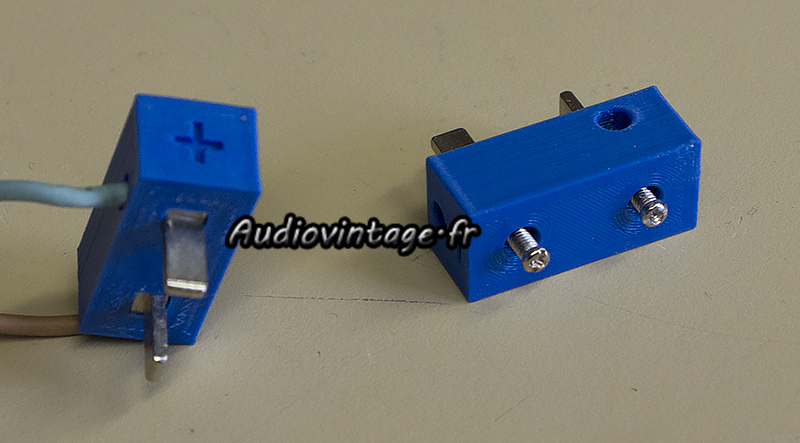

Akai AA-5510 : création d’adaptateurs HP.
La connectique HP étant particulière (identique à certains Pioneer par exemple), j’ai fabriqué des adaptateurs parfaitement fonctionnels aux contacts francs. Le fichier STL pour l’impression 3D est disponible sur thingiverse. Il faut ensuite mettre la main sur les parties métalliques à insérer dans l’adaptateur.

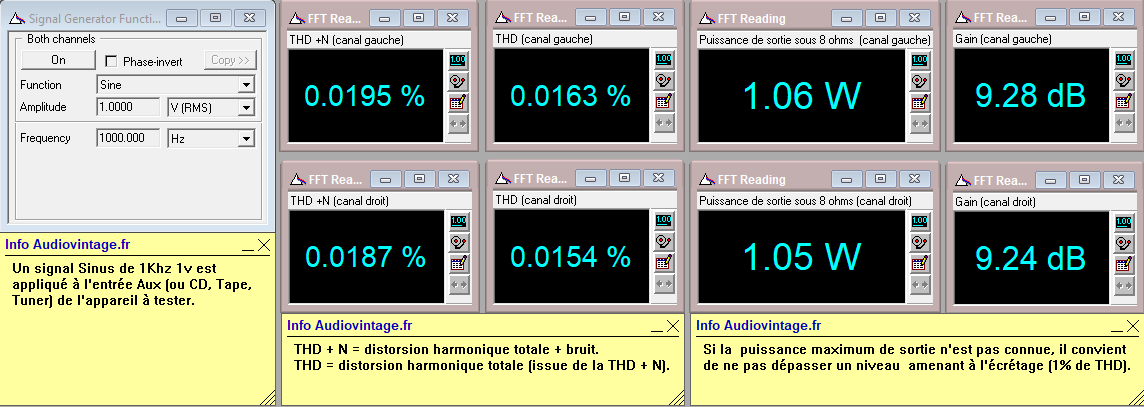

Akai AA-5510 : distorsion-à-2x1w-sous-8-ohms-entrée-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Akai AA-5510 : distorsion-à-2x30w-sous-8-ohms-entrée-aux
Distorsion à 2x30w sous 8 ohms, entrée aux.

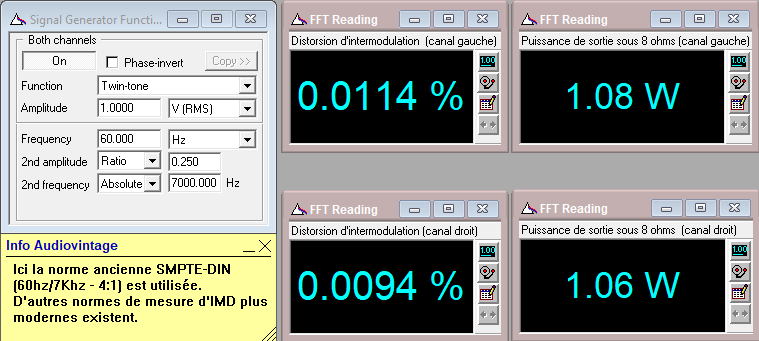

Akai AA-5510 : IMD-à-2x1w-sous-8-ohms-entrée-Aux
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

Akai AA-5510 : IMD-à-lécrêtage-sous-8-ohms-entrée-Aux
Distorsion d’intermodulation à l’écrêtage sous 8 ohms, entrée aux.

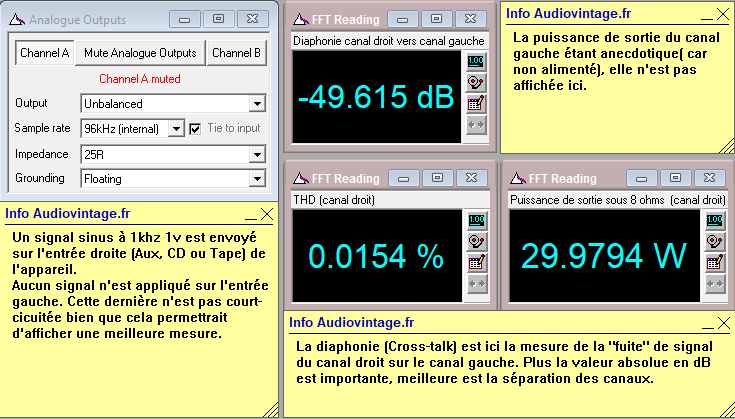

Akai AA-5510 : diaphonie-du-canal-droit-sur-le-canal-gauche-à-puissance-nominale-sous-8-ohms-entrée-aux
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux.

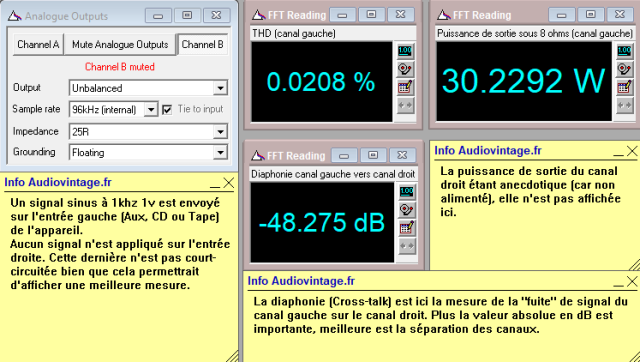

Akai AA-5510 : diaphonie-du-canal-gauche-sur-le-canal-droit-à-puissance-nominale-sous-8-ohms-entrée-aux
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux.

Akai AA-5510 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

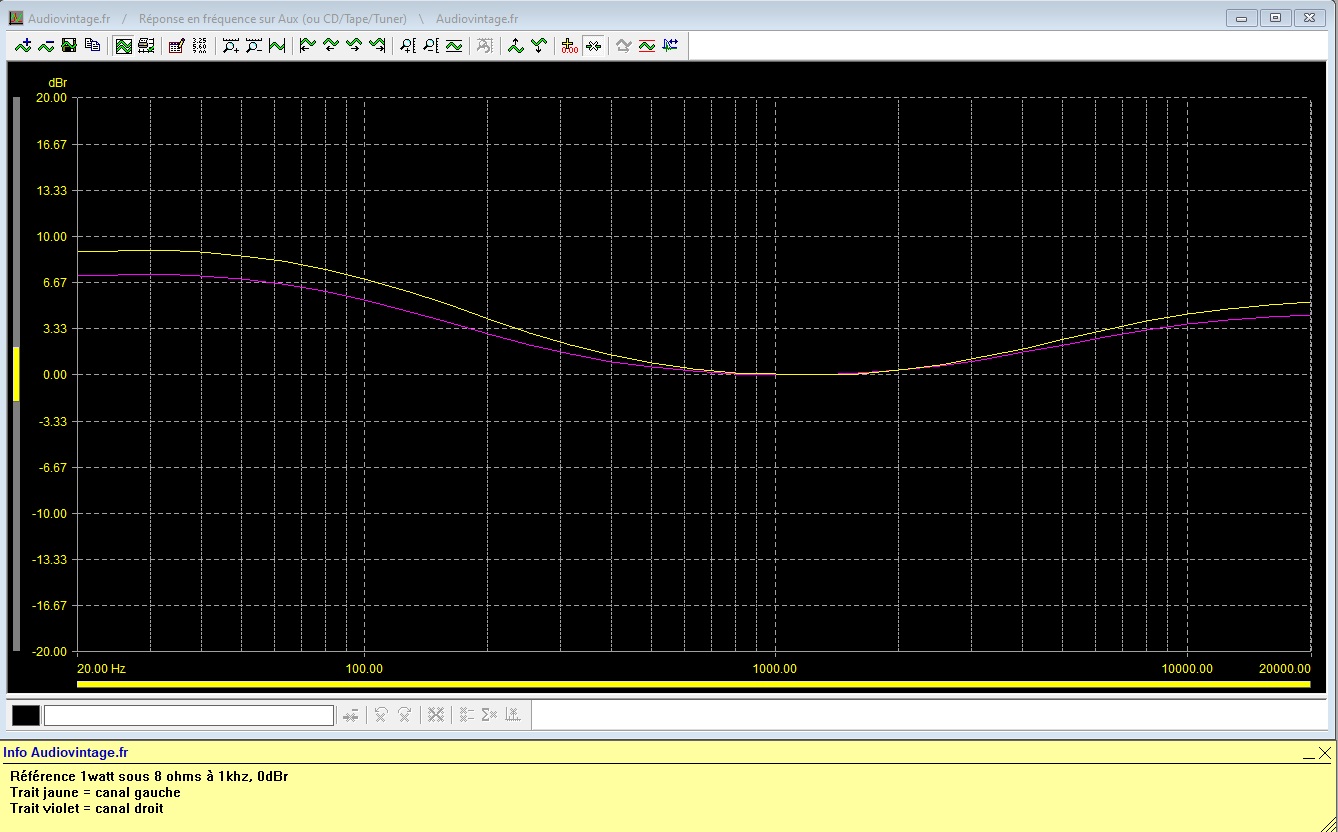

Akai AA-5510 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-loudness-activé
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

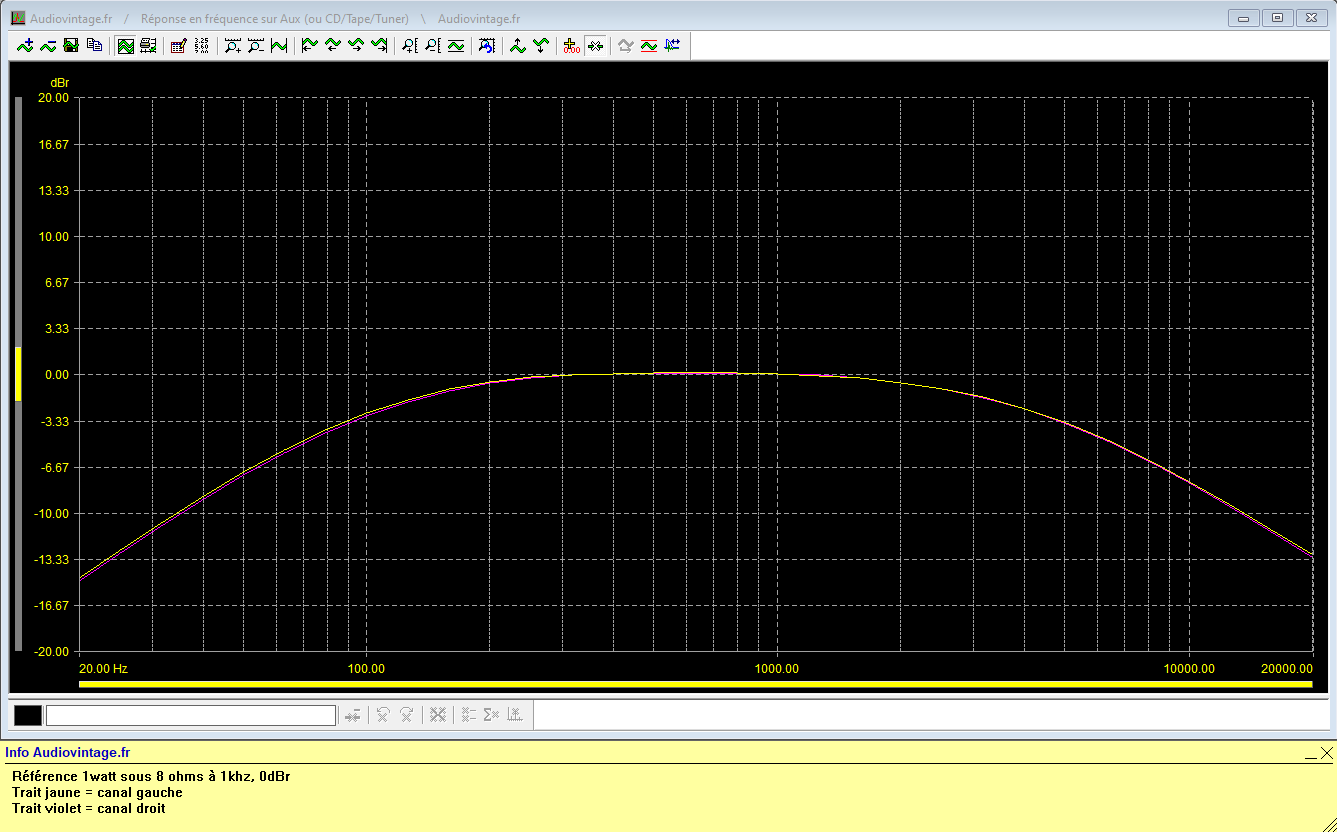

Akai AA-5510 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-filtres-low-et-high-activés
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres “low” et “high” activés.

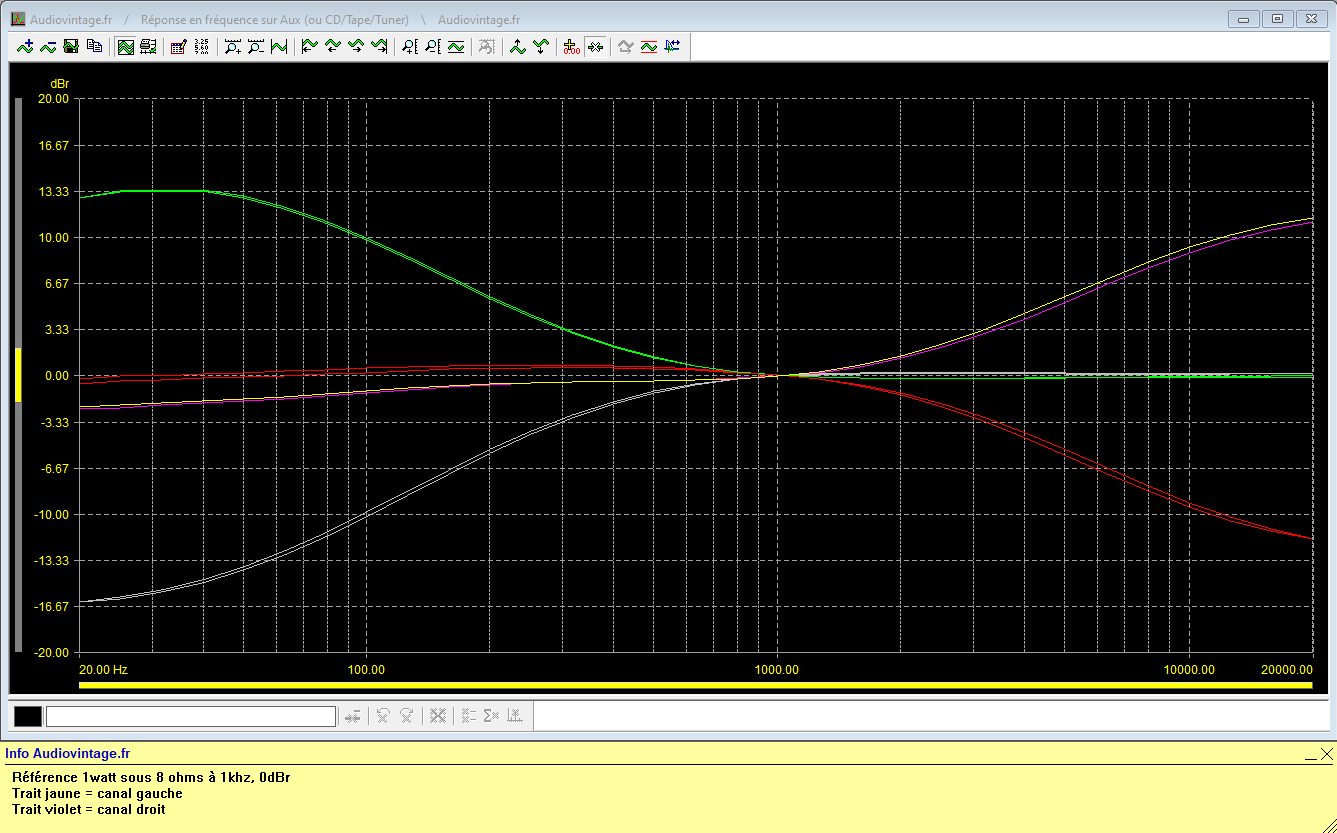

Akai AA-5510 : réponse-en-fréquence-à-2x1w-sous-8-ohms-correcteurs-de-tonalités-graves-et-aigus-au-mini-et-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs graves et aigus au maxi et mini.

Akai AA-5510 : rapport-signal-bruit-à-2x30w-sous-8-ohms-entrée-aux
Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.

Akai AA-5510 : distorsion-à-2x1w-sous-8-ohms-entrée-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

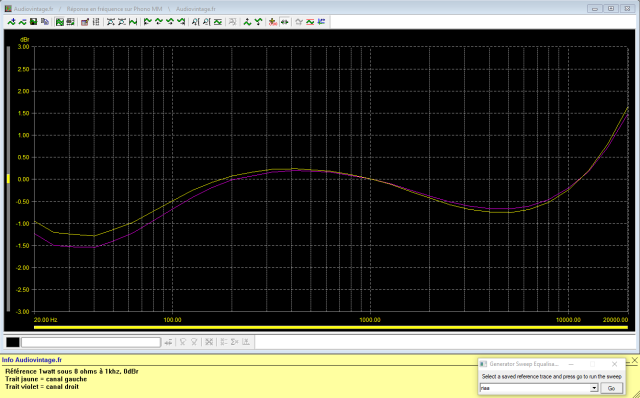

Akai AA-5510 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Akai AA-5510 : rapport-signal-bruit-à-2x30w-sous-8-ohms-entrée-phono
Rapport signal bruit à 2x30w sous 8 ohms, entrée phono.

Akai AA-5510 : signal-carré-à-100hz
Akai AA-5510 : signal-carré-à-1khz

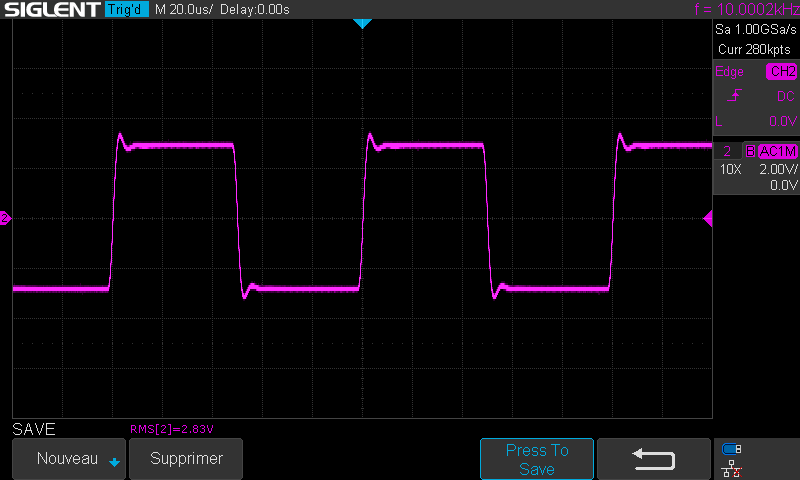

Akai AA-5510 : signal-carré-à-10khz
Akai AA-5510 : temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

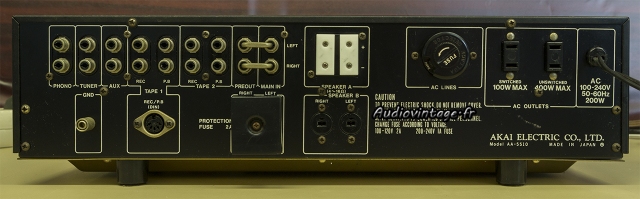

Akai AA-5510 : connectique.
Connectique, adaptateurs HP de fabrication personnelle en place.
