Sauvetage d’un préamplificateur Quad 33, compagnon du Quad 405.

Cela fait environ 3 ans que vous n’avez pas vu un Quad 33 sur le site Audiovintage.
Et pour cause, théoriquement, je ne le prends plus en charge.
95% de ces appareils souffrent de l’état déplorable de leur potentiomètre de volume, que ce soit à cause d’un déséquilibre important entre les canaux ou des bruits qu’il n’est pas possible de supprimer même avec un bon nettoyage.
C’est exactement ce dont souffre l’exemplaire dont il est question ici.

Ce potentiomètre intègre le switch on/off, et sur le marché, il n’y a pas de potentiomètre compatible de qualité correcte.
Je le répète pour ceux du fond qui n’écoutent pas, quel que soit le prix que vous mettrez dans un potentiomètre de remplacement pour Quad 33, même chez Quad directement, vous ferez l’acquisition d’une commande de qualité médiocre qui ne sera peut-être même pas meilleure que la commande que vous voulez remplacer.
Vous l’avez fait et vous n’avez rencontré aucun souci ?
Tant mieux, vous êtes chanceux !
Le technicien que je suis ne peux pas se permettre de jeter des potentiomètres neufs, acheté à un prix relativement élevé, en provenance directe de l’UK (avec les frais qui y sont liés).
C’est du vécu, le denier lot que j’ai acheté est parti directement à la poubelle.

Potentiomètre neuf bon pour la poubelle !

Dans le cas présent, le propriétaire a accepté le montage d’un potentiomètre « standard » et de faire son deuil de la fonction switch on/off.
Tous les appareils de son ensemble Quad (Quad 33 + Quad 303 + Quad FM) seront directement connectés une multiprise disposant d’un interrupteur. C’est donc uniquement par cette multiprise que les appareils seront mis en route et éteints simultanément.

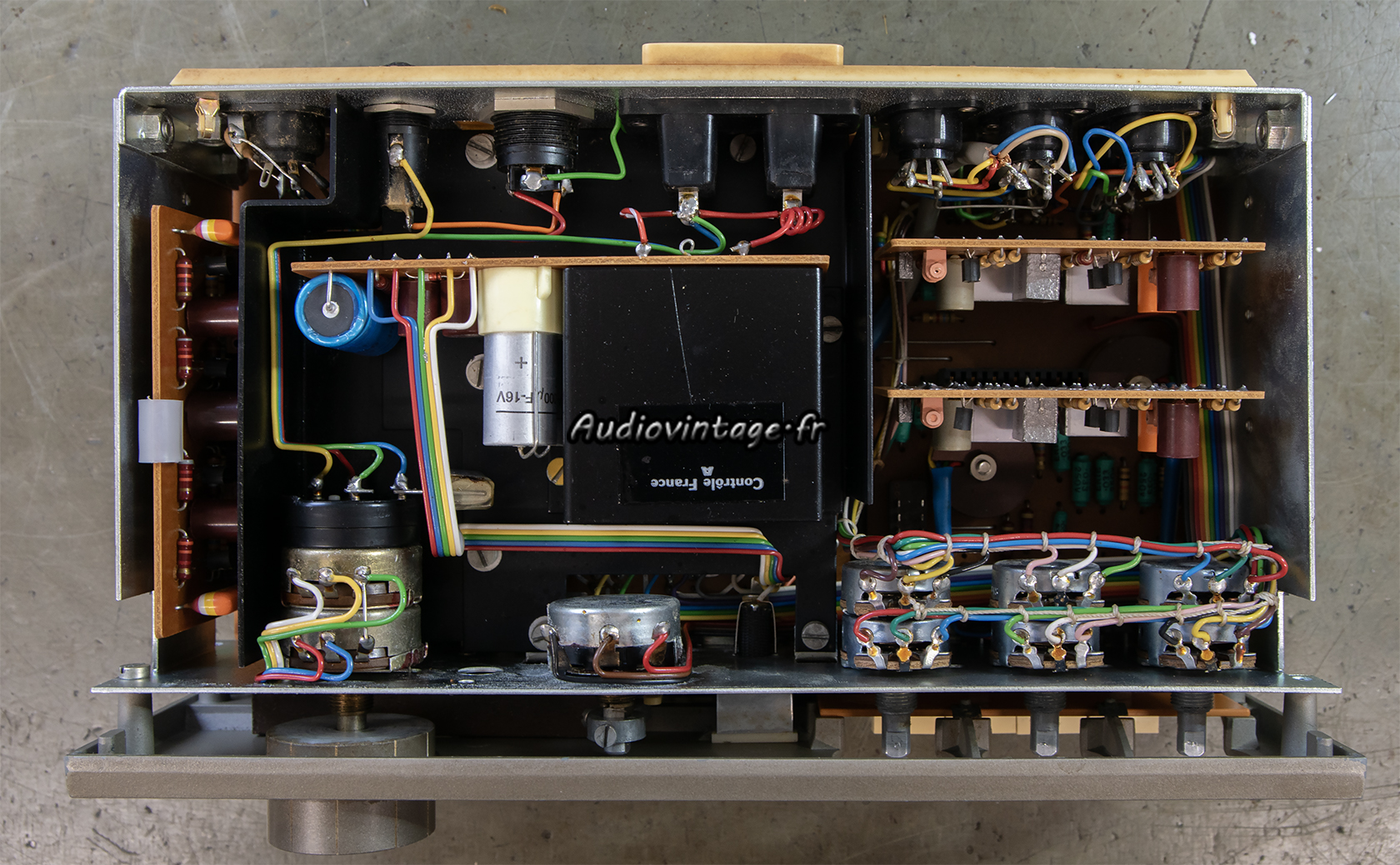

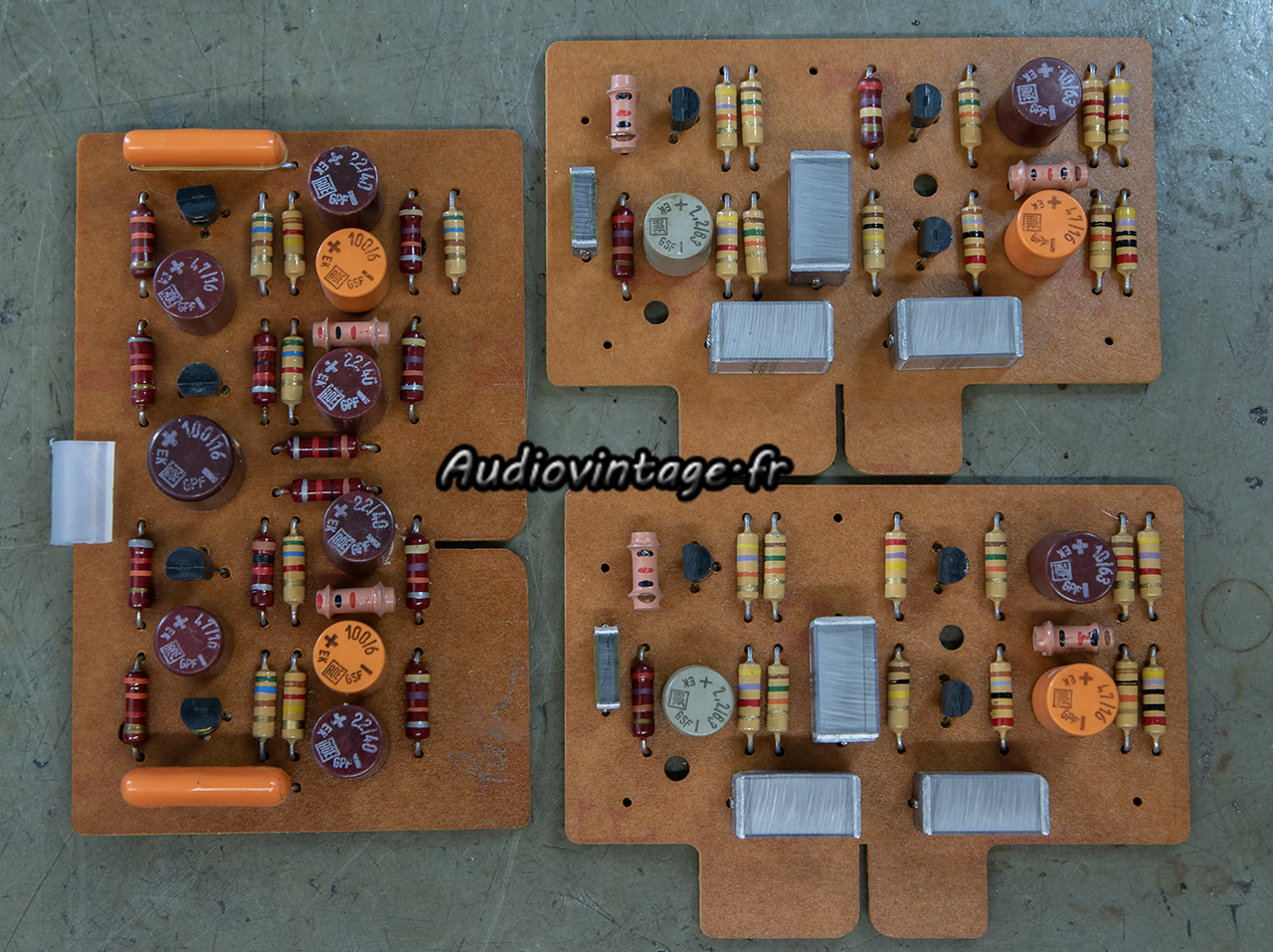

Les circuits enfichables sont retirés.

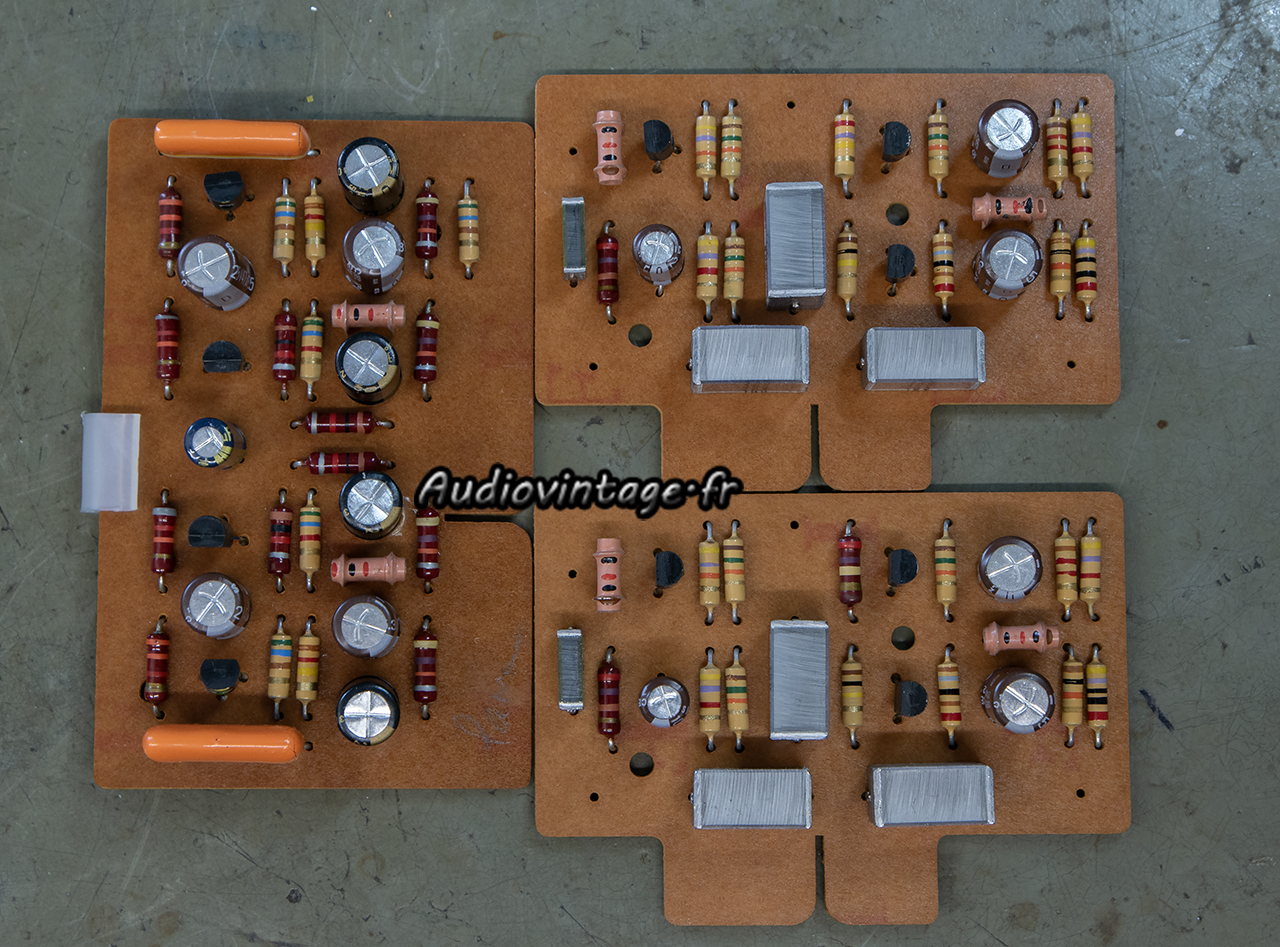

Et les condensateurs chimiques sont remplacés.

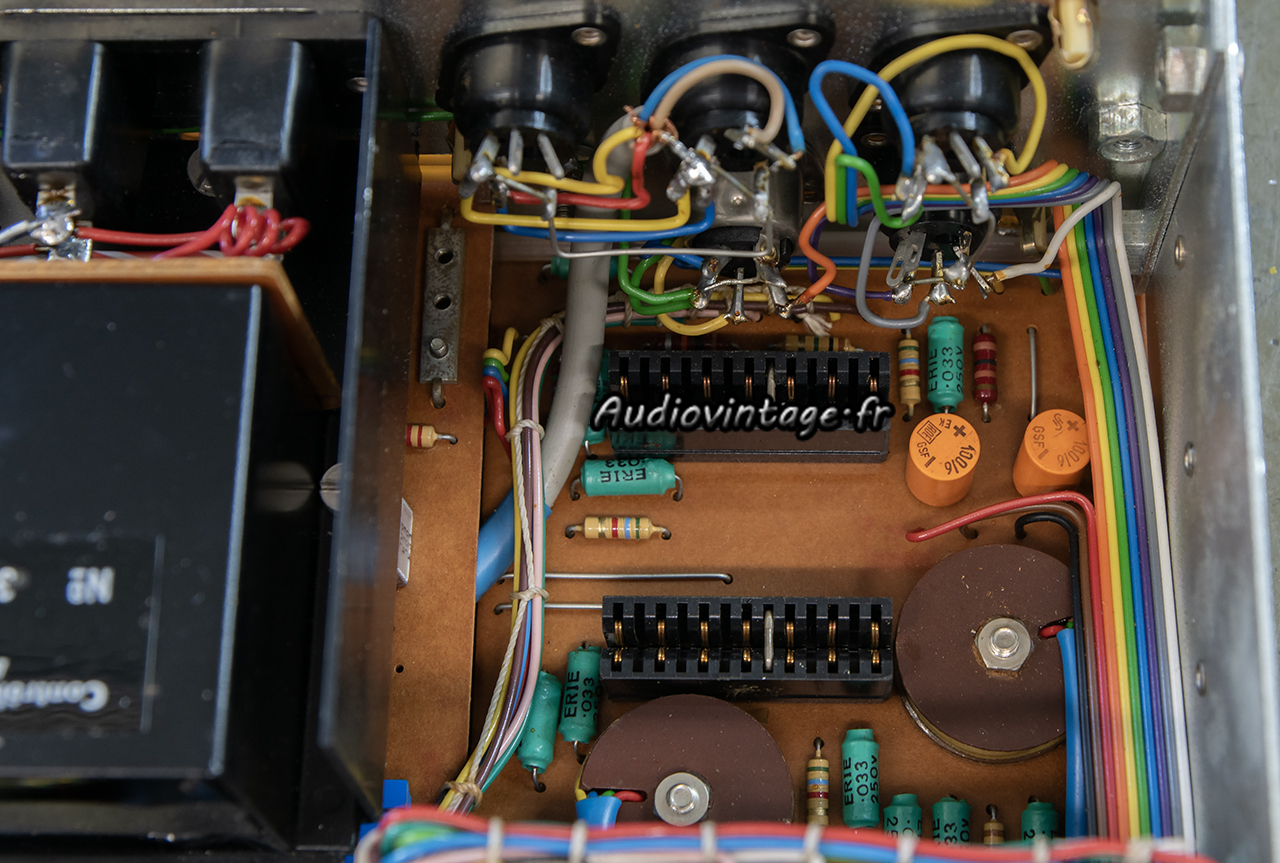

Sur la carte « mère », deux condensateurs chimiques à remplacer.

Fait.

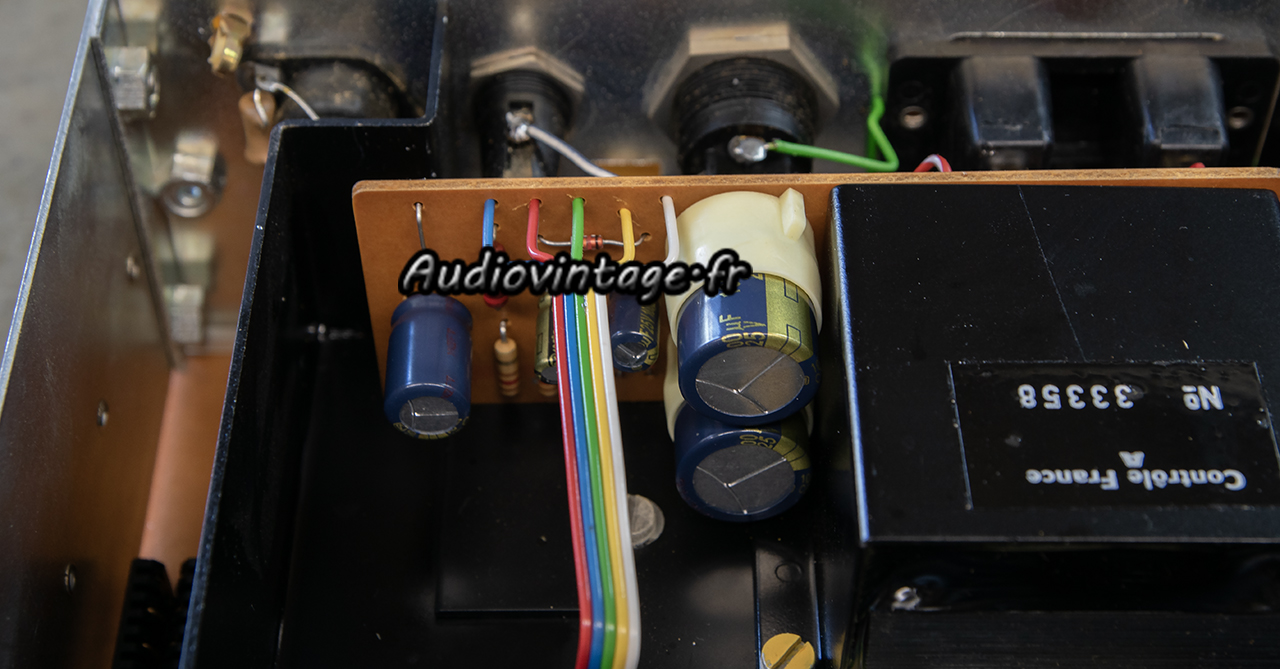

Le circuit d’alimentation.

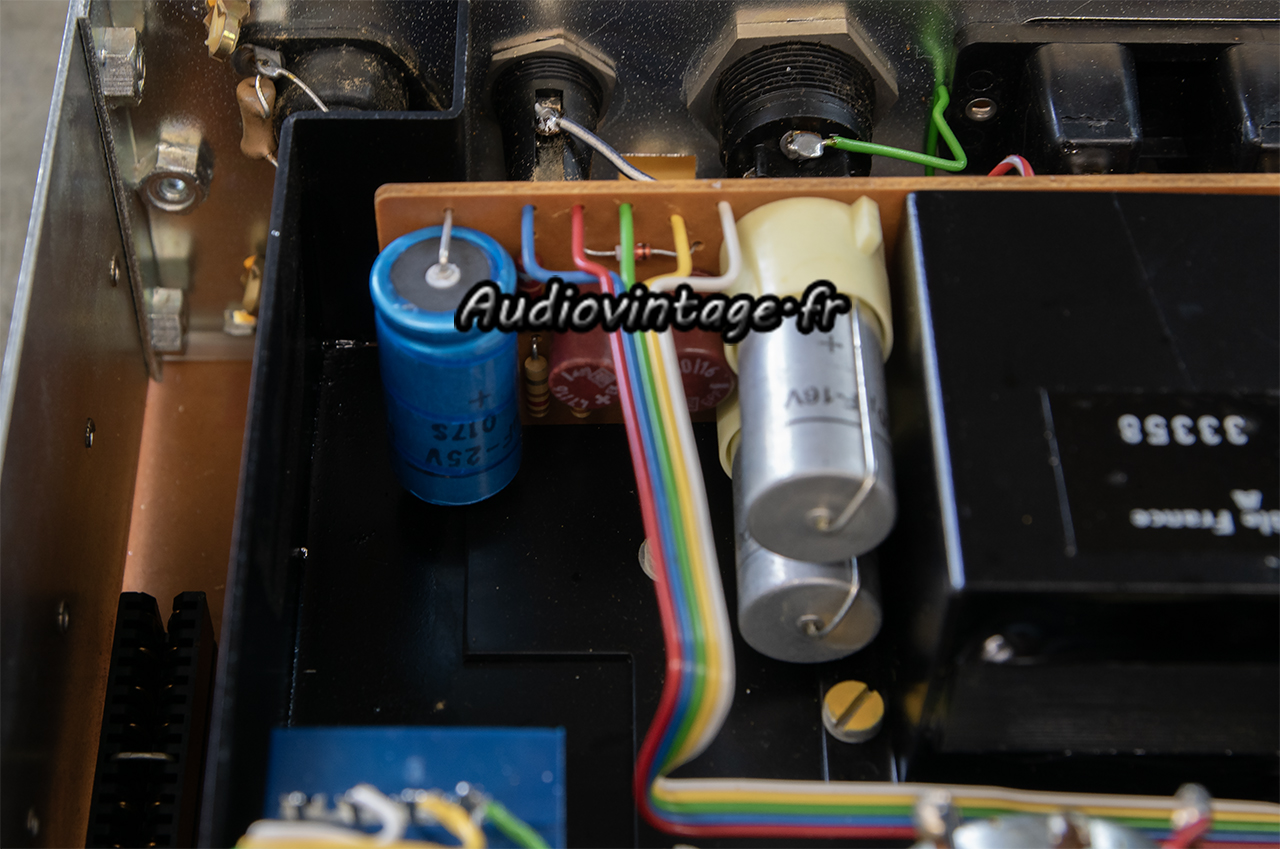

Condensateurs chimiques neufs.

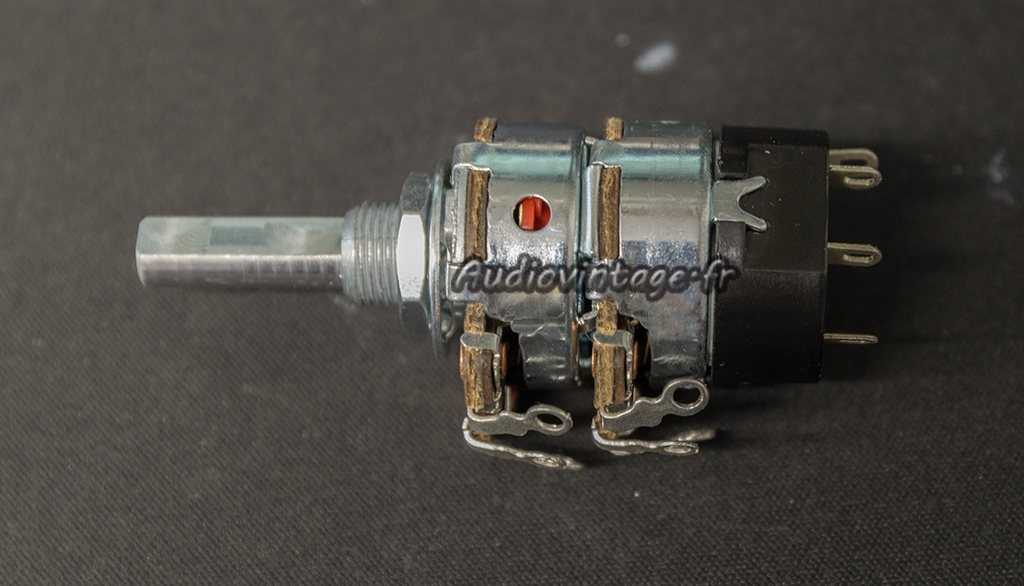

Le nouveau potentiomètre de volume est monté, le câblage devenu inutile est retiré.

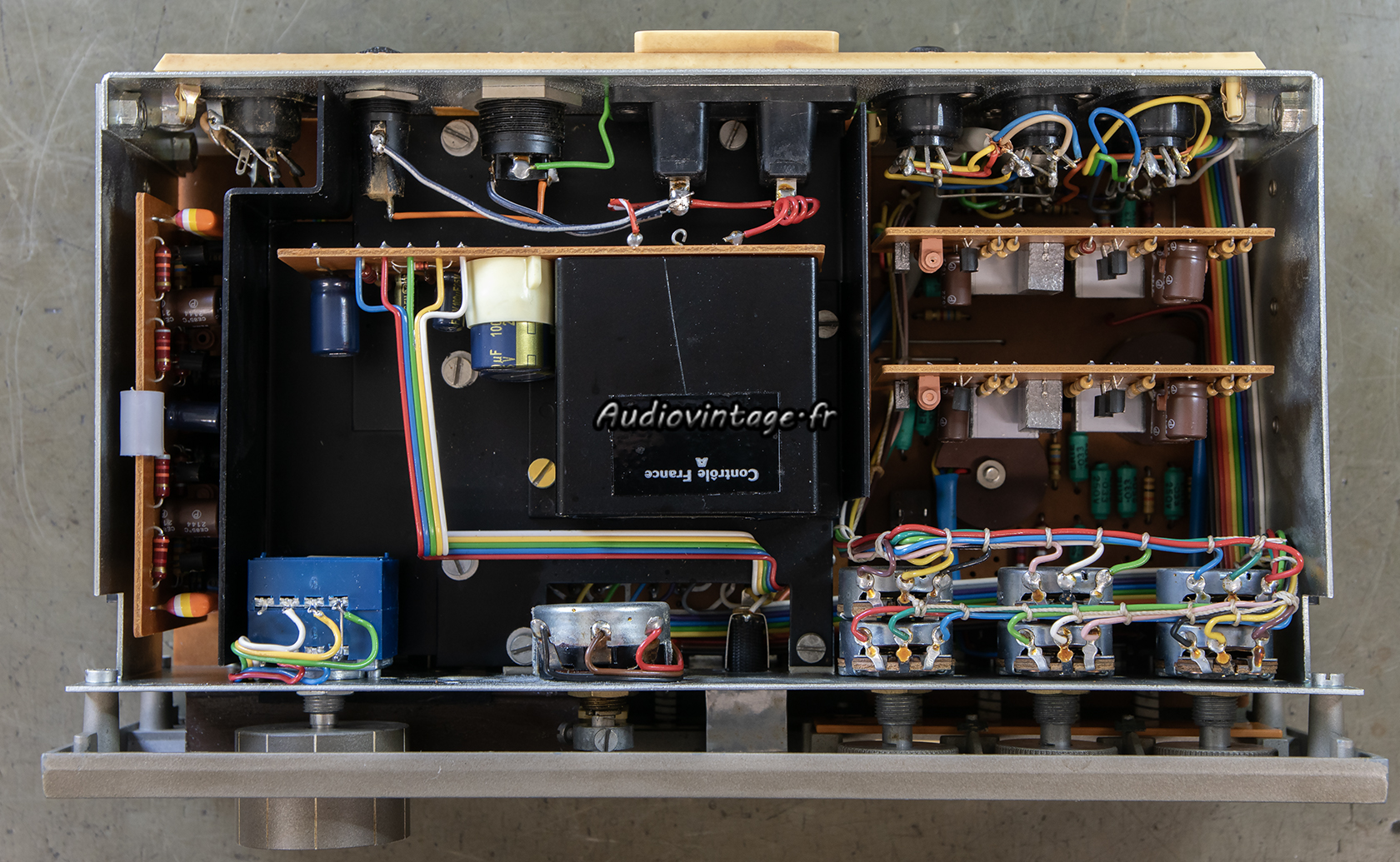

Les commandes sont nettoyées. Terminé.

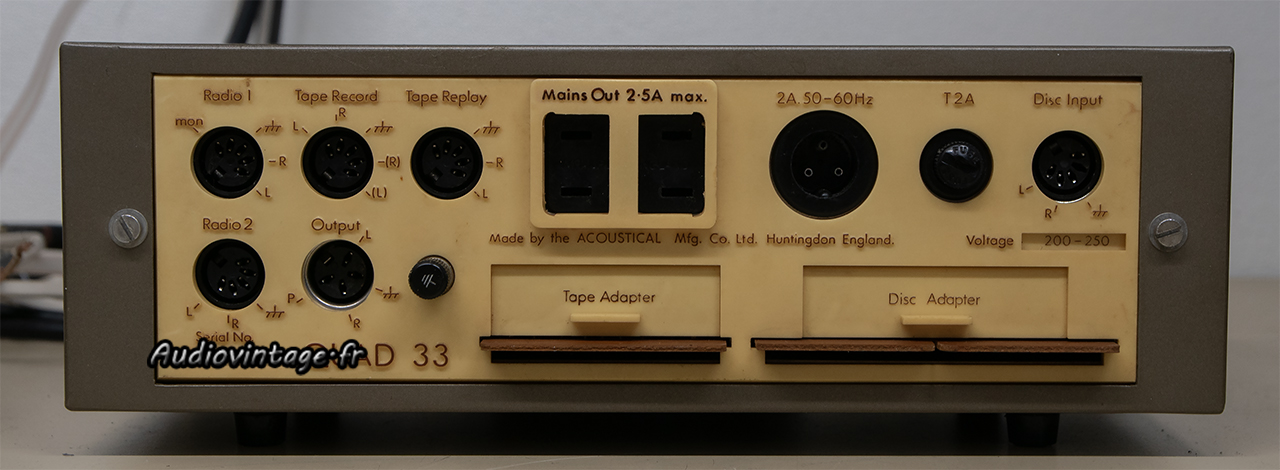

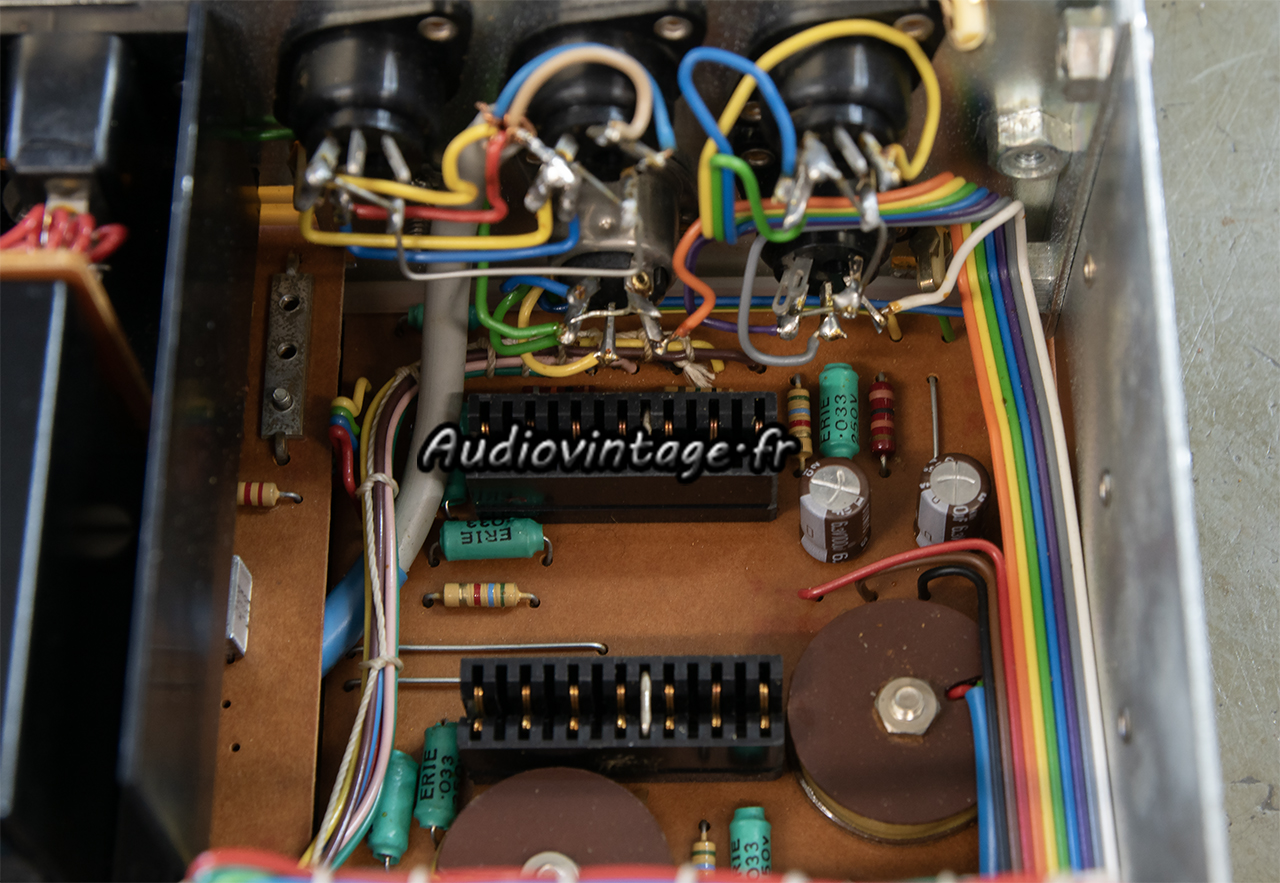

Connectique.

Les mesures :

Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée tuner:

Distorsion à 1v en sortie, entrée tuner.

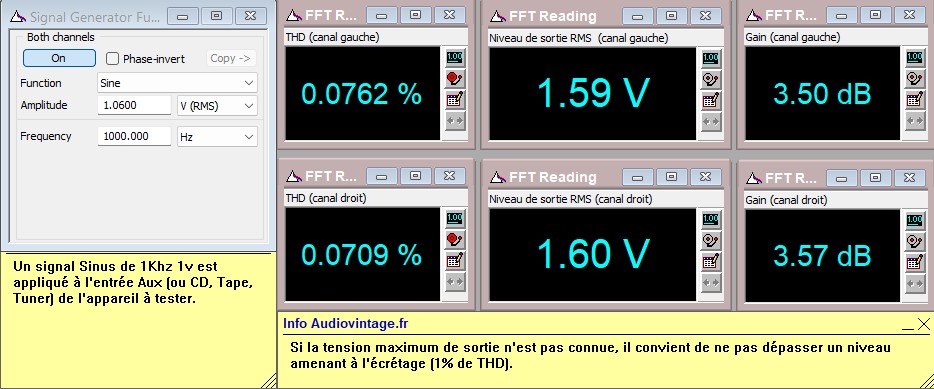

Distorsion à 1.6v en sortie, entrée tuner.

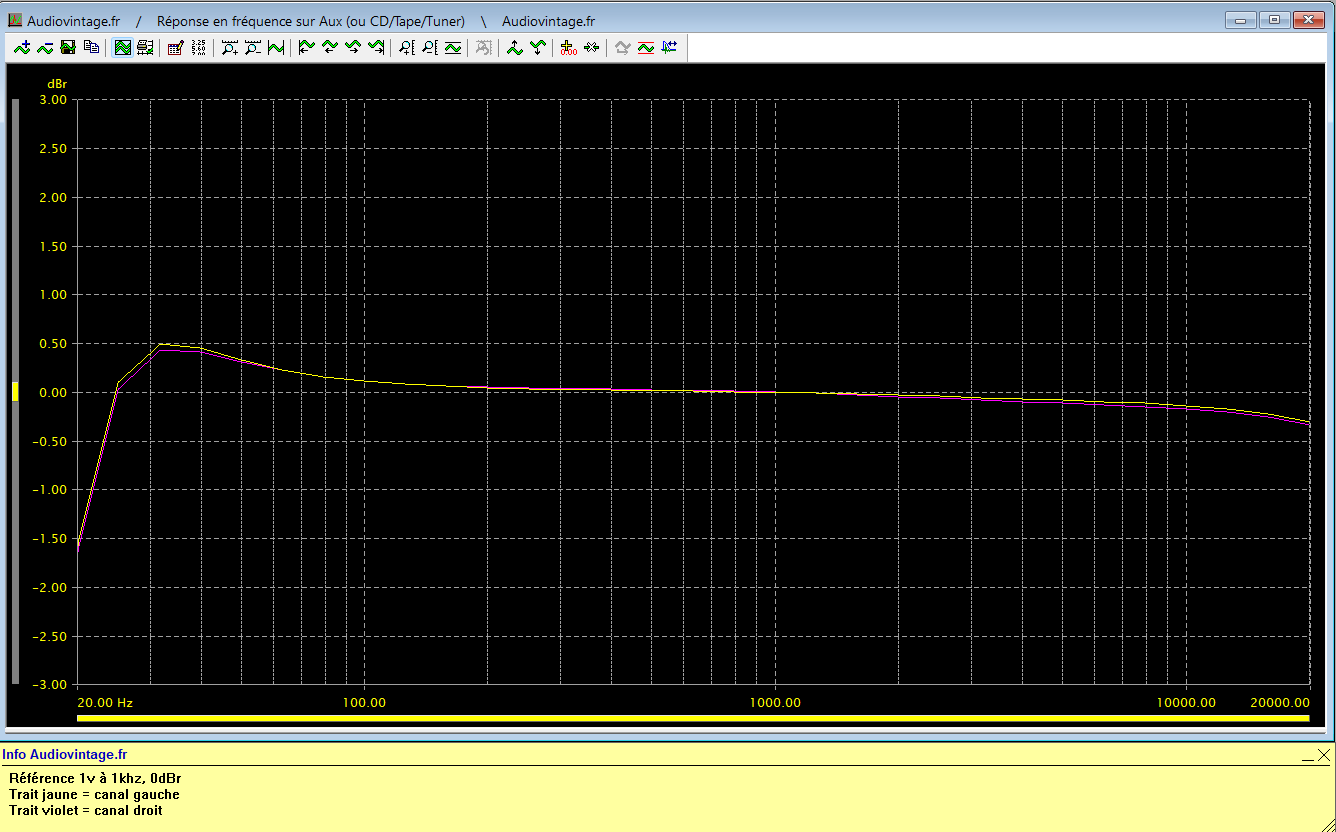

Réponse en fréquence à 1v en sortie, entrée tuner.

Réponse en fréquence à 1v en sortie, entrée tuner, correcteurs au mini puis au maxi.

Rapport signal bruit à 1v en sortie, entrée tuner.

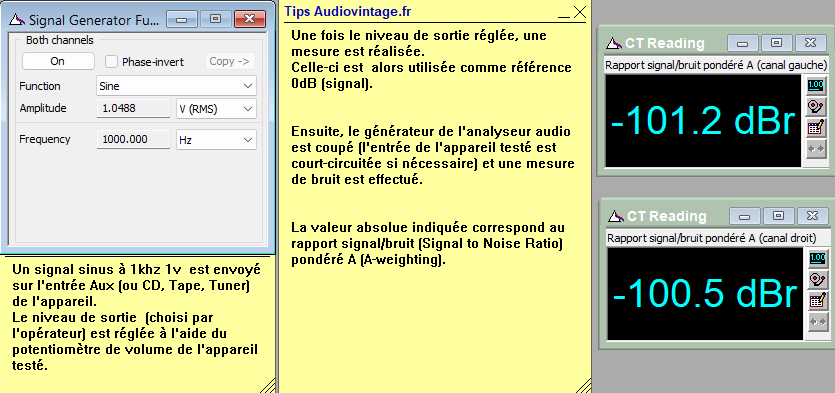

Rapport signal bruit à 1.6v en sortie, entrée tuner.

Les mesures sur entrée phono :

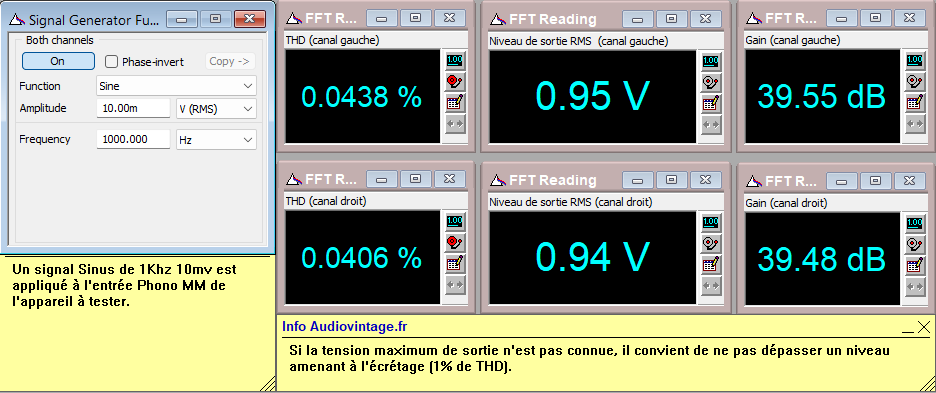

Distorsion à 1v en sortie, entrée phono.

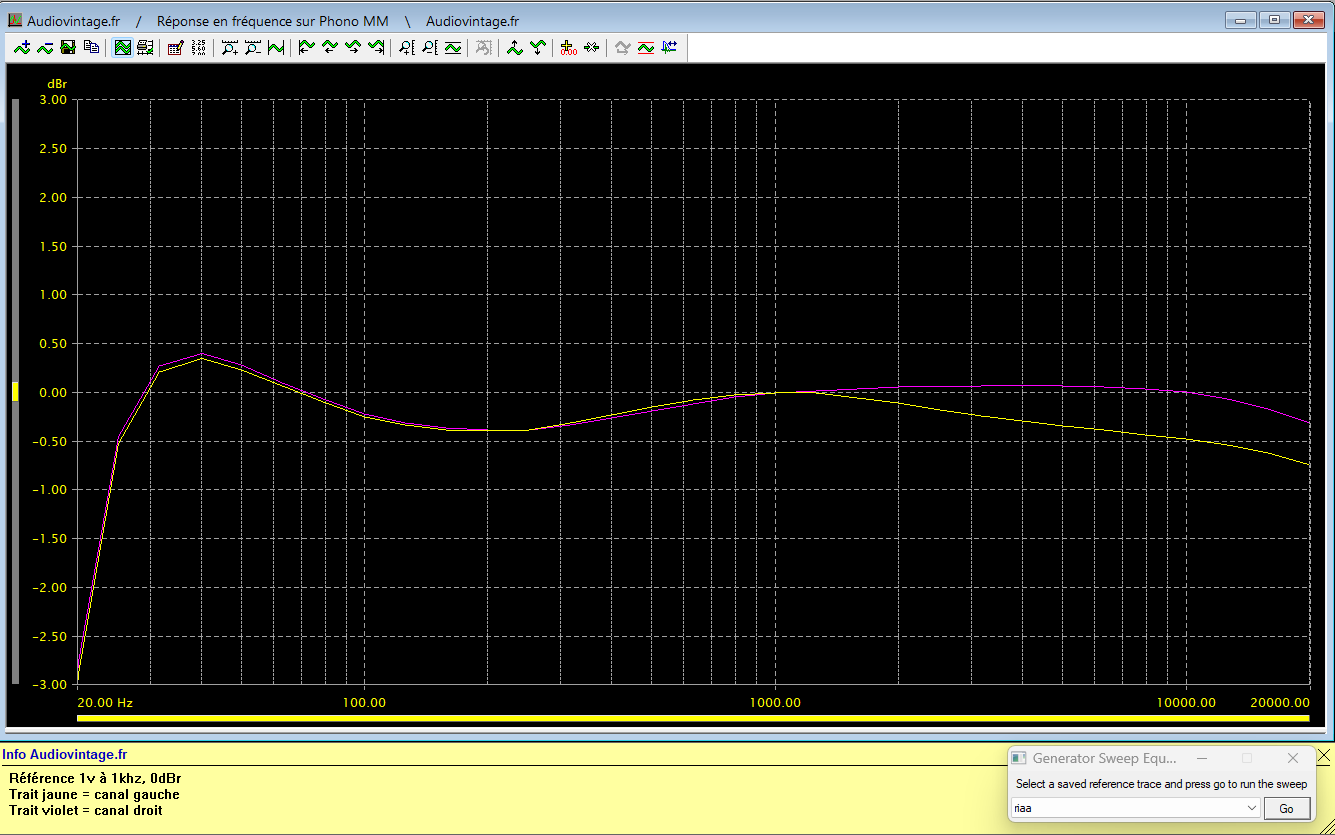

Réponse en fréquence à 1v en sortie, entrée phono.

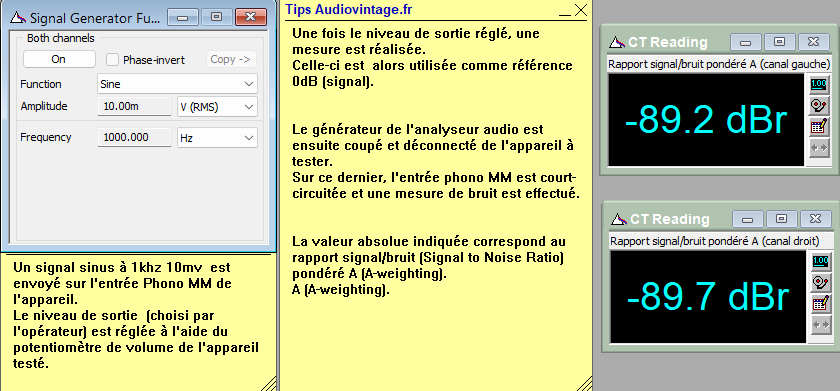

Rapport signal bruit à 1v en sortie, entrée phono.

Rapport signal bruit à 6.5vv en sortie, entrée phono.

Les mesures à l’oscilloscope :

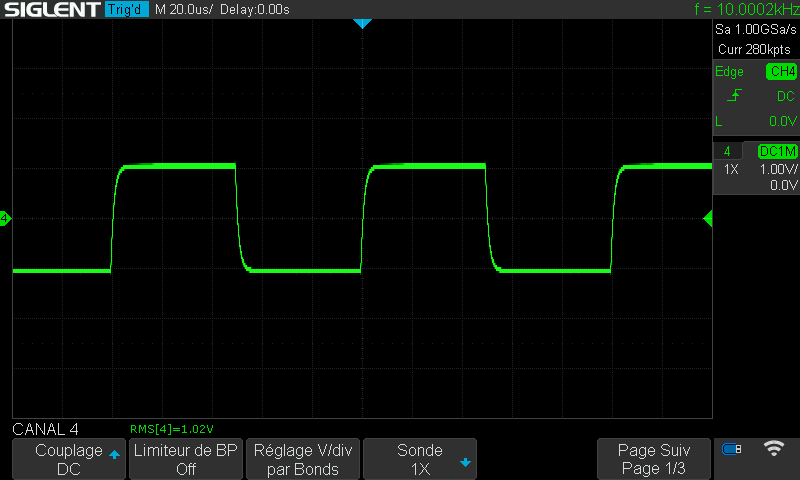

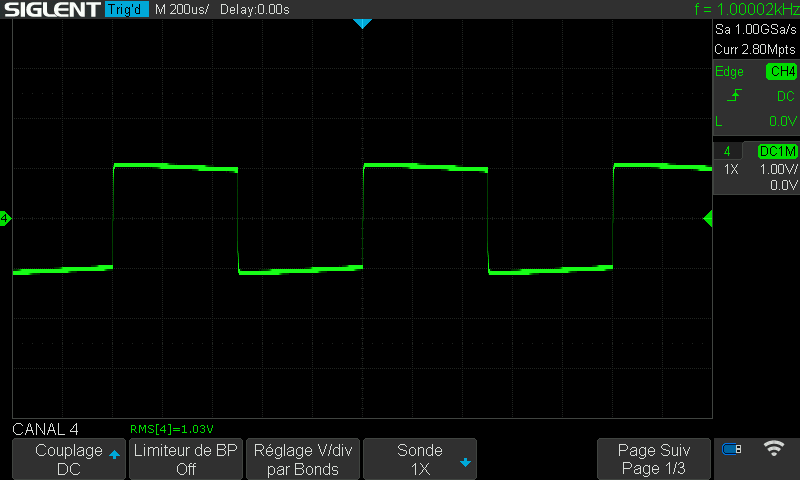

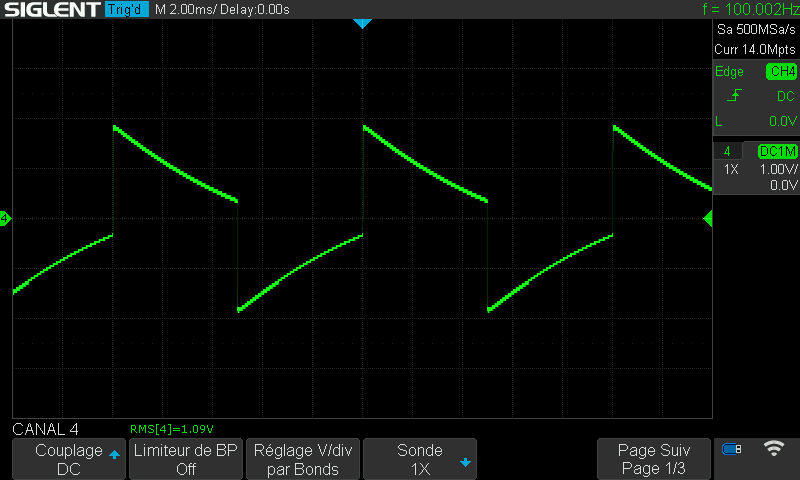

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée tuner.
