Un bloc de puissance Luxman M-1600 qui n’a jamais vraiment fonctionné correctement depuis son achat récent d’occasion. Le propriétaire me l’a confié pour avoir enfin un appareil utilisable. Il accompagne le préamplificateur Luxman CL-350 également pris en charge.
Cette machine a eu droit à une ou plusieurs interventions passées, rien n’est très clair si ce n’est que rien n’est très propre…

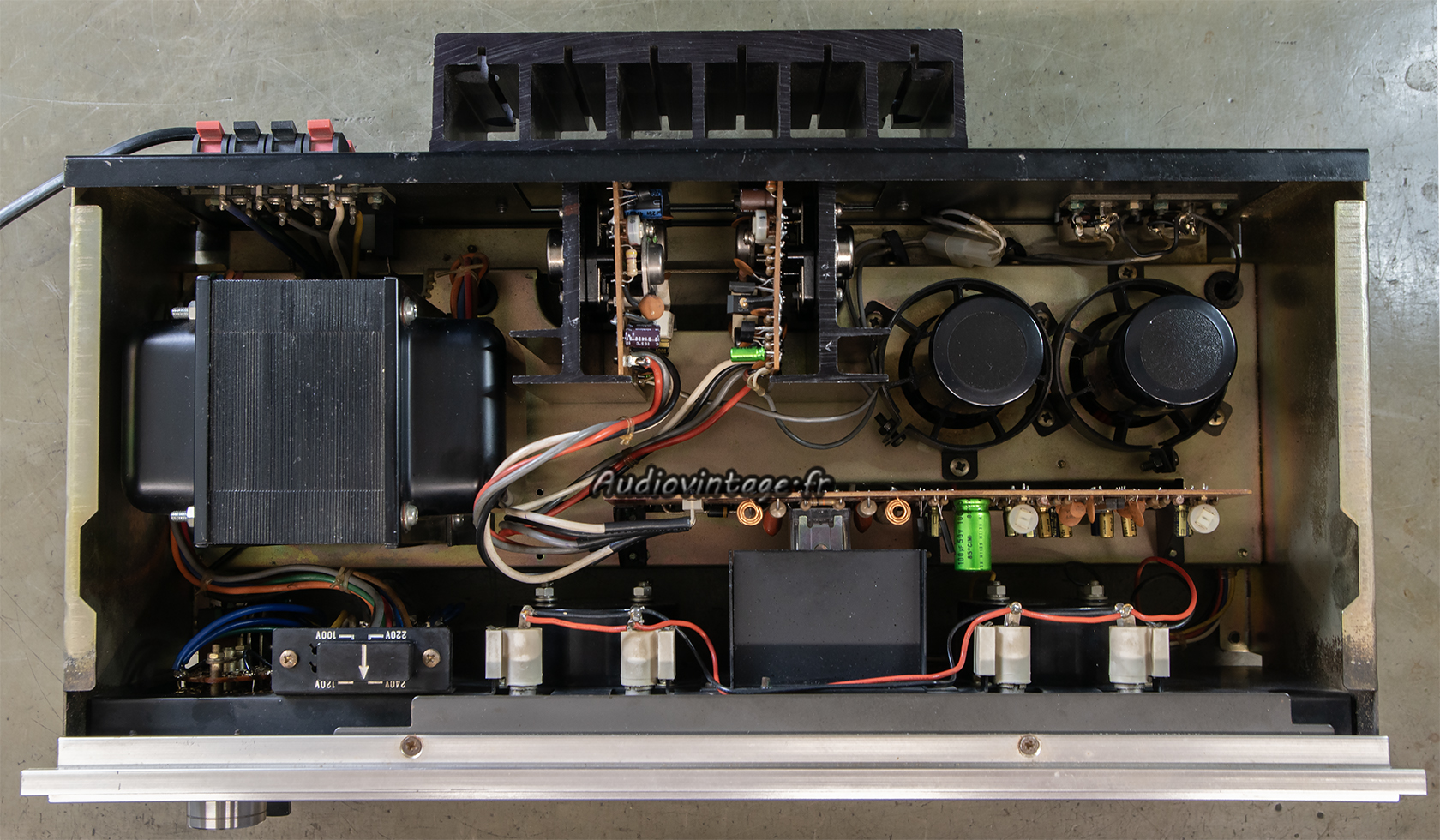

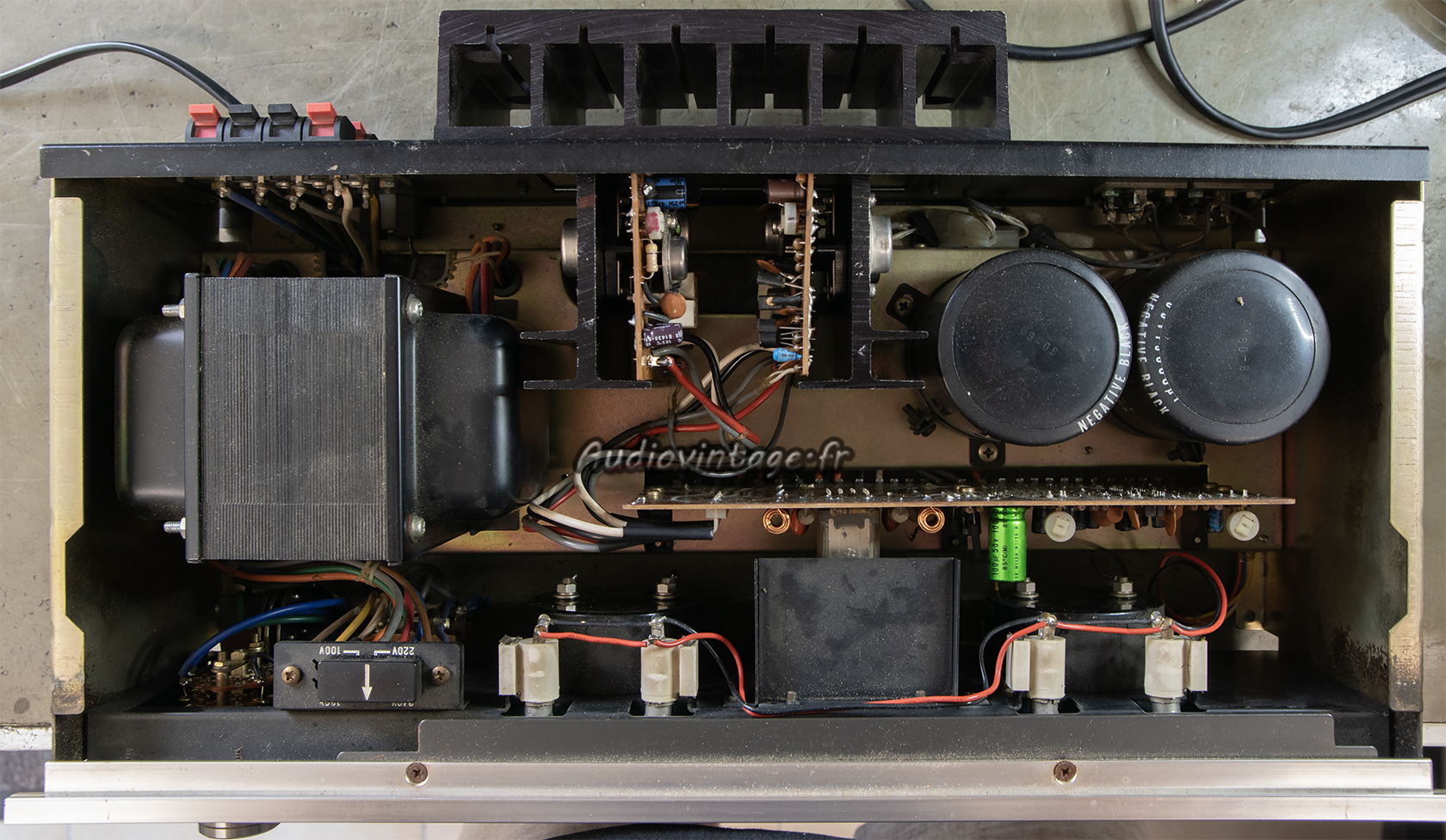

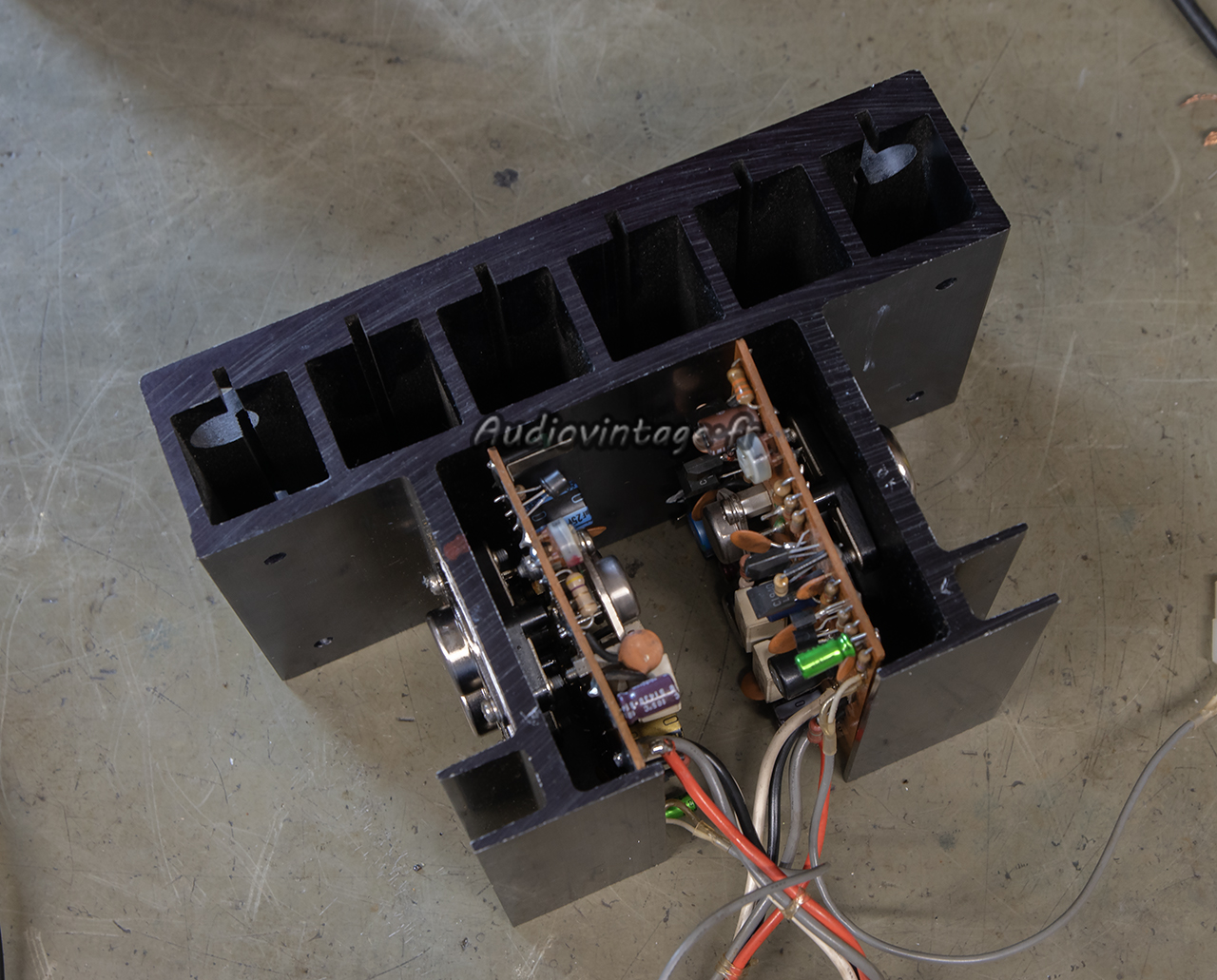

Retrait d’un des circuits d’amplification.

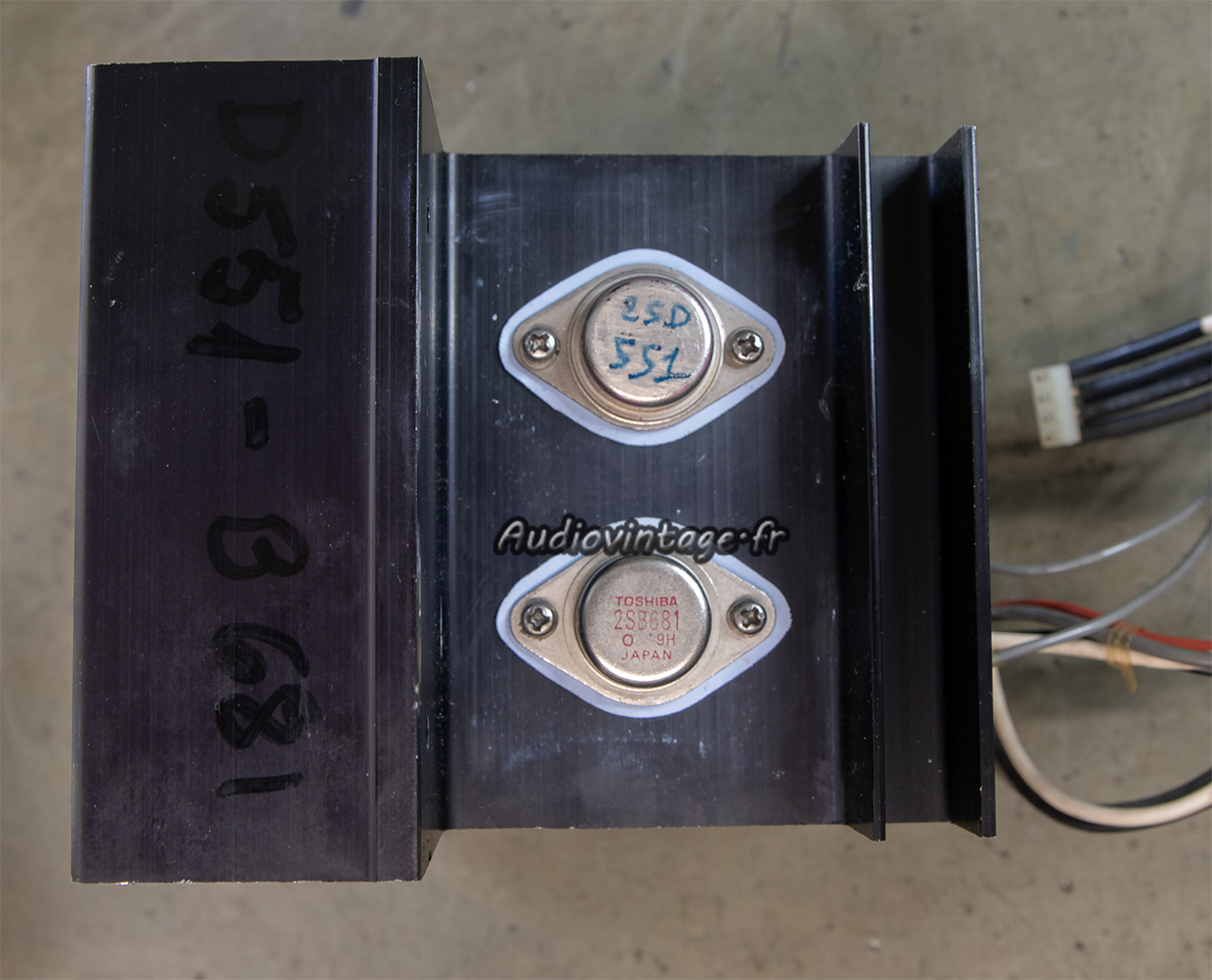

Bon, comment dire… Il est impossible d’être sûr de la référence du transistor du haut, et j’ai également un doute sur le fait que celui du bas soit un vrai Toshiba et non une contrefaçon.
Ce n’est pas une certitude, mais ce dont je suis sûr, c’est mes clients eux, veulent avoir la certitude que leur appareil soit fonctionnel et ne leur claquera pas dans les doigts pour cause d’en composant suspicieux.
Retrait des transistors pour remplacement. Voici pourquoi je déconseille formellement l’utilisation de pads (silpad) en lieu et place des traditionnels micas+ graisse (pour les appareils montés comme cela à l’origine).

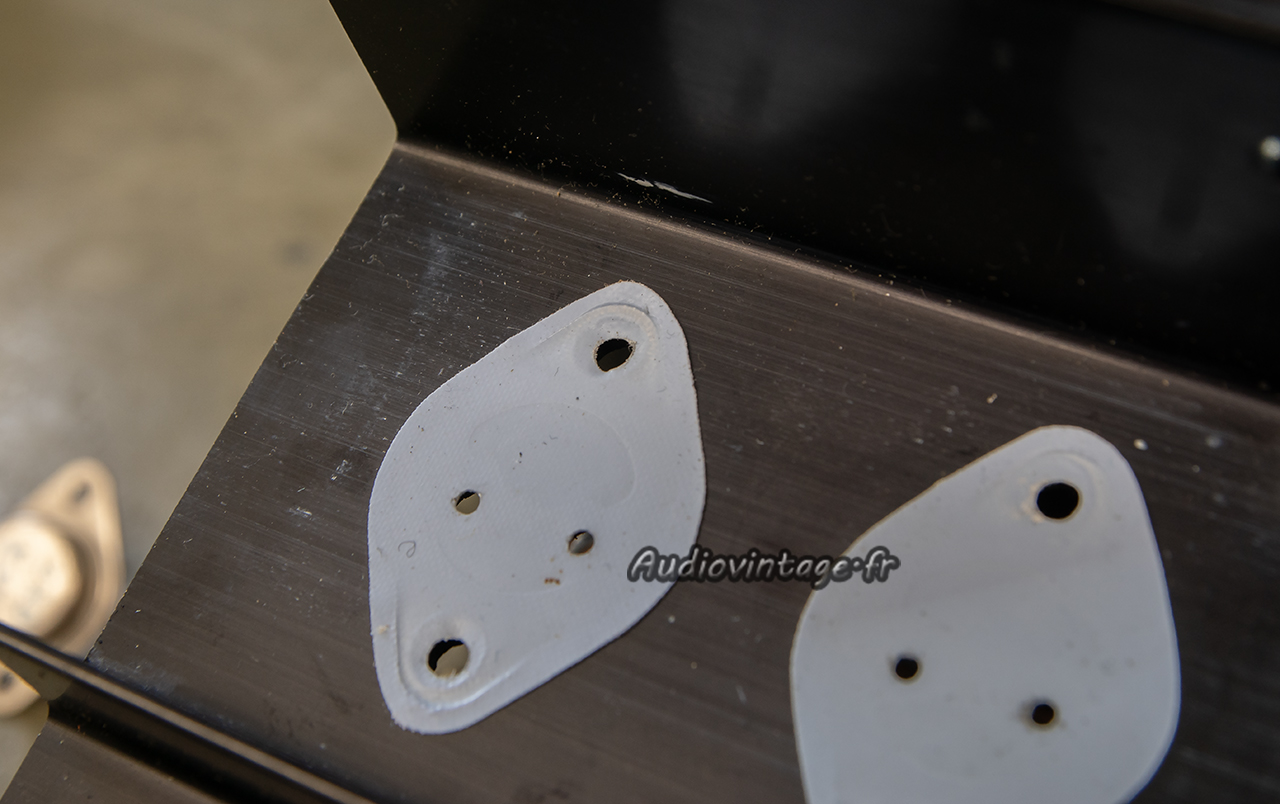

Ces pads To3 doivent être considérés à usage unique (démontage = remplacement) et si on visse trop fort, ils se déchirent.
Ici, on n’était pas loin de voir la semelle du transistor en contact direct avec le dissipateur…
Le circuit driver correspondant. Nombreux composants remplacés, mais en ce qui concerne certains transistors, cela ne va pas du tout.
Le circuit est révisé.
L’autre canal reçoit des soins identiques et le tout est réassemblé.

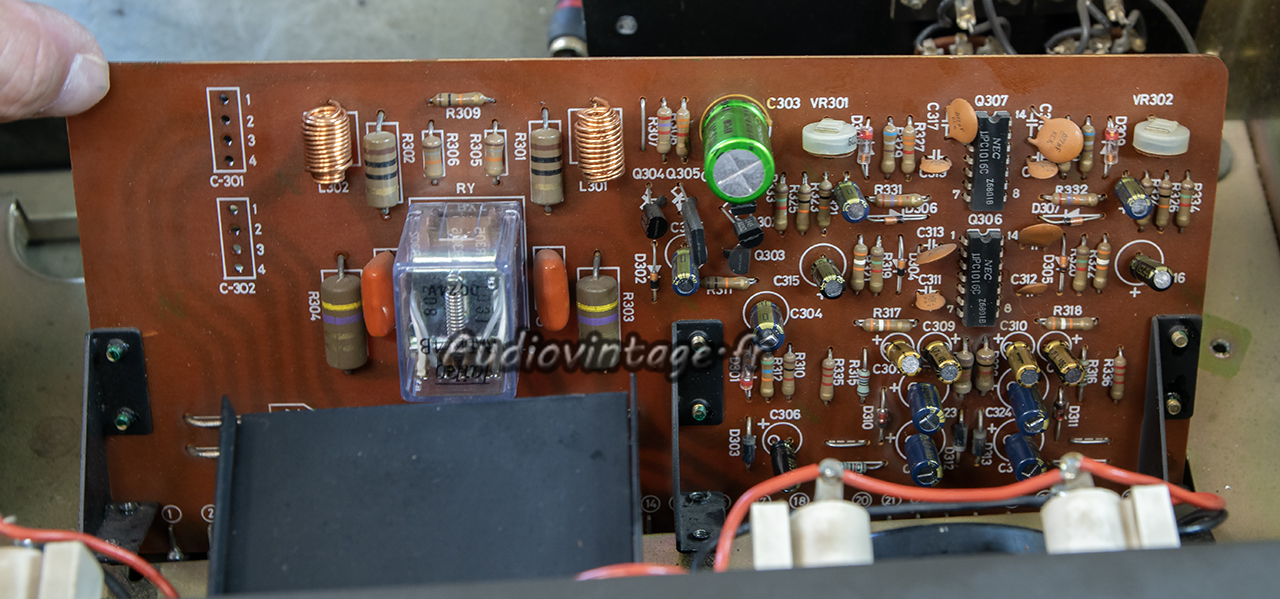

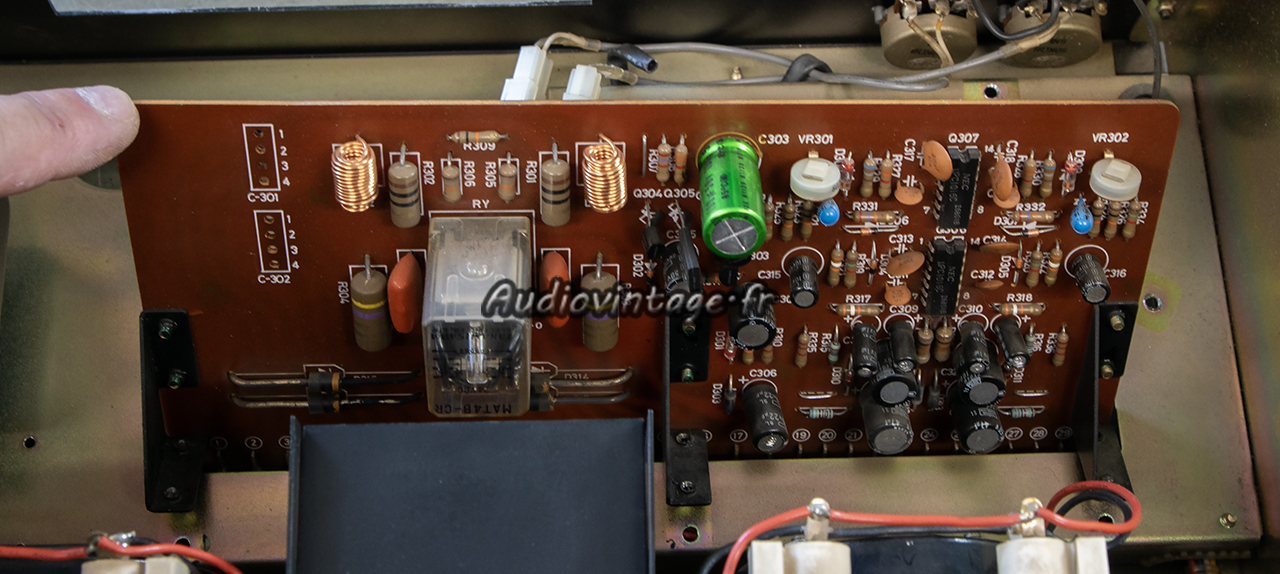

Le circuit de protection et de gestion des vumètres.

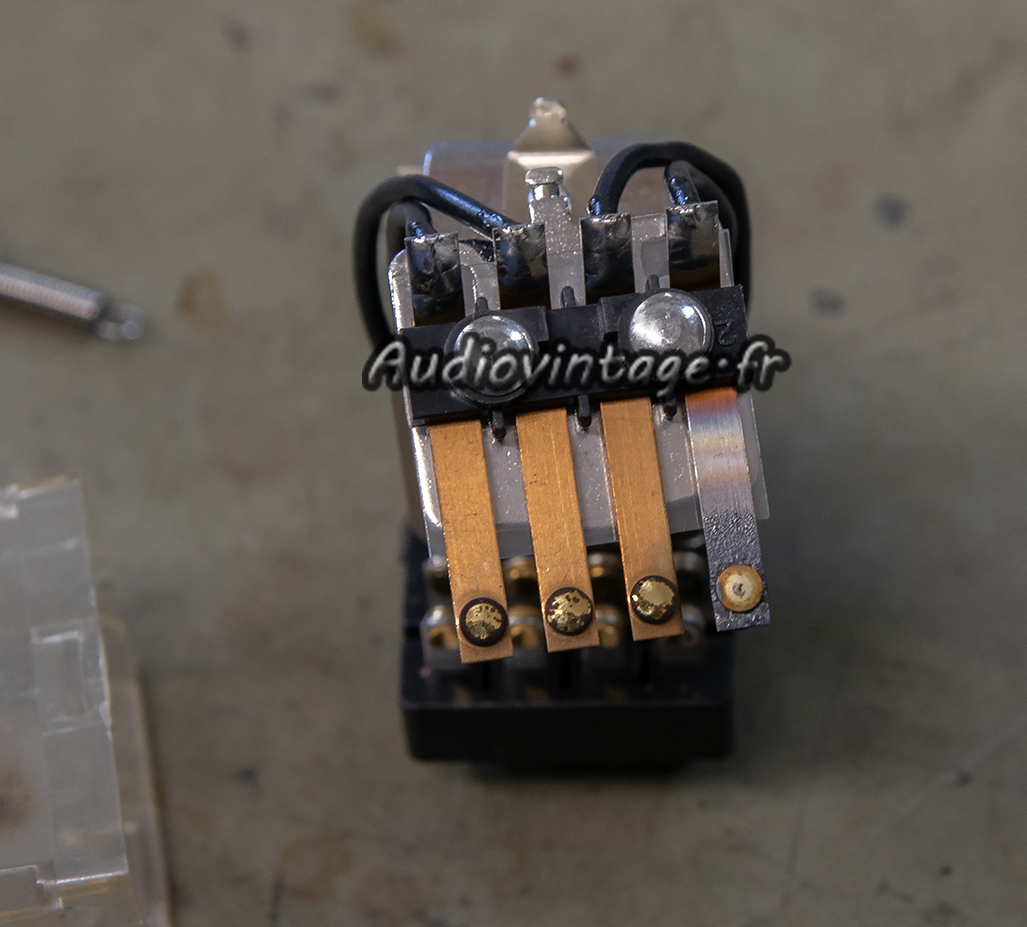

Le relais original est à remplacer. La panne qui a eu raison de l’étage de puissance (et de la réparation suspecte) à aussi eu la peau du contact situé à droite. L’intensité qui est passée sur ce relais a dû être très importante…
Toujours est il que je n’aurais jamais du trouver un relais dans cet état. Un technicien consciencieux vérifie toujours l’état de celui-ci, d’autant plus quand il y a eu une panne importante sur l’étage de puissance.
Relais remplacé tous comme les condensateurs chimiques originaux restants.
Les condensateurs de filtrage sont bien fatigués et doivent être également remplacés.
Condensateurs de filtrage neufs en place, montés sur mes adaptateurs en impression 3D.
Les réglages des courants de repos et d’offsets sont réalisés. Les vumètres sont étalonnés.
Terminé.
Connectique.
Les mesures :
Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures :

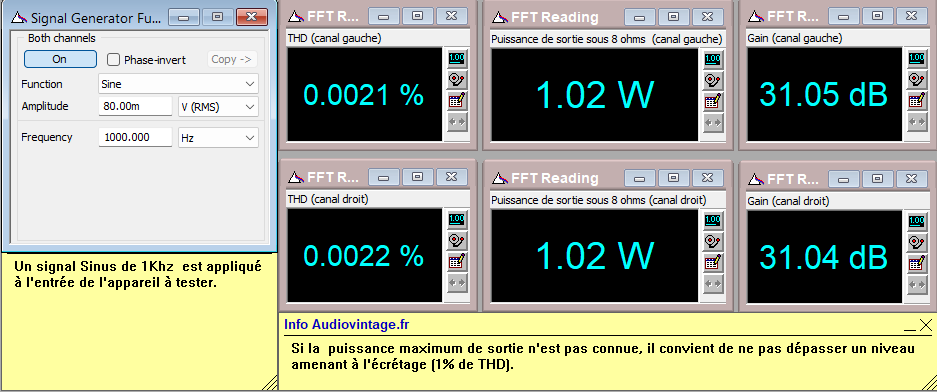

distorsion à 2x1w sous 8 ohms.

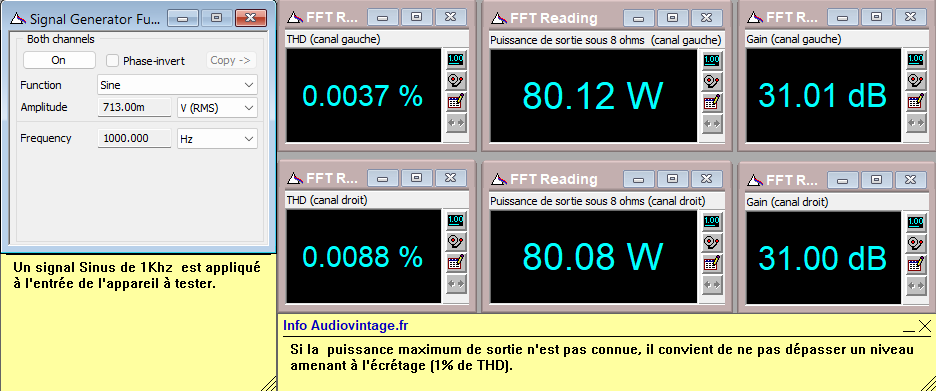

distorsion à 2x80w sous 8 ohms.
réponse en fréquence à 2x1w sous 8 ohms.

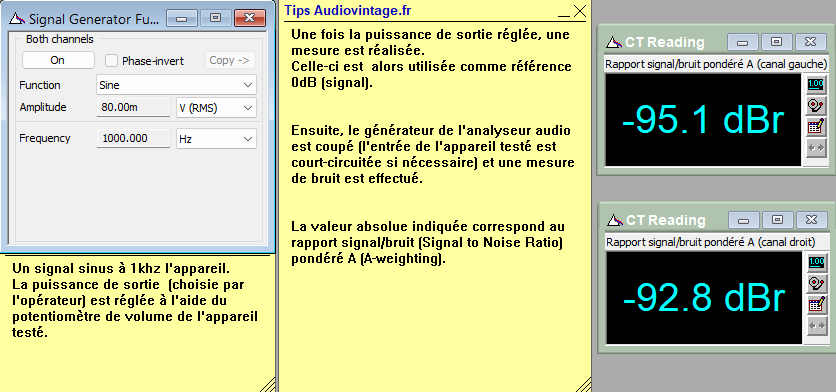

Rapport signal bruit à 2x1w sous 8 ohms.
Rapport signal bruit à 2x80w sous 8 ohms.
Les mesures à l’oscilloscope :

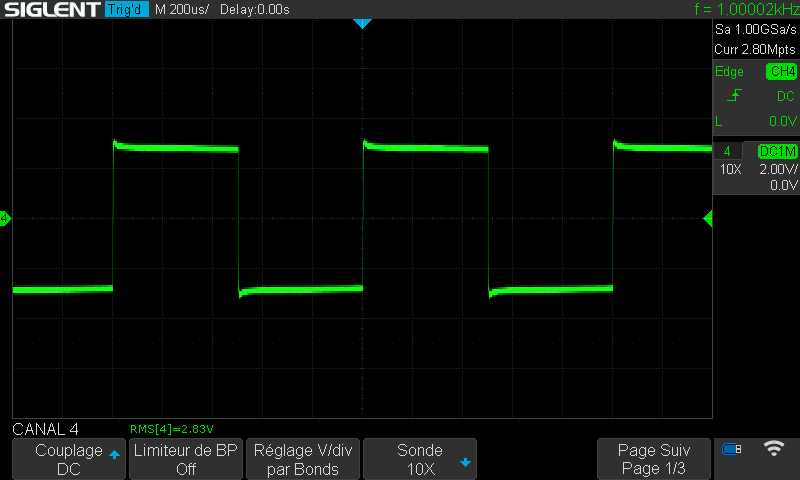

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
