Réparation et révision d’une des déclinaisons du célèbre amplificateur Mission Cyrus One.

L’appareil est en panne, le fusible général a lâché, et ce n’est pas de vieillesse (cela arrive).

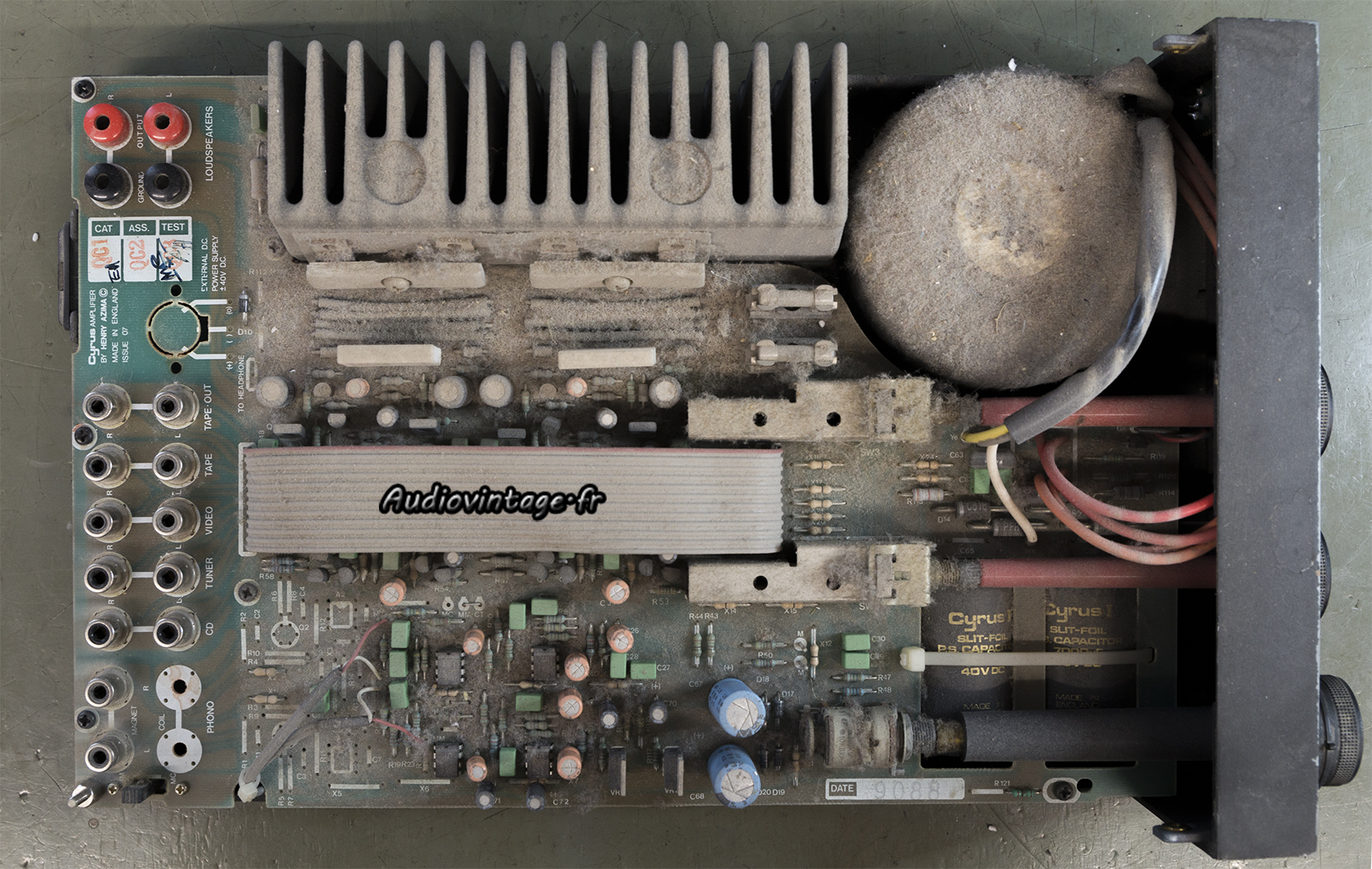

Première chose à faire, un peu de nettoyage pour y voir plus clair.

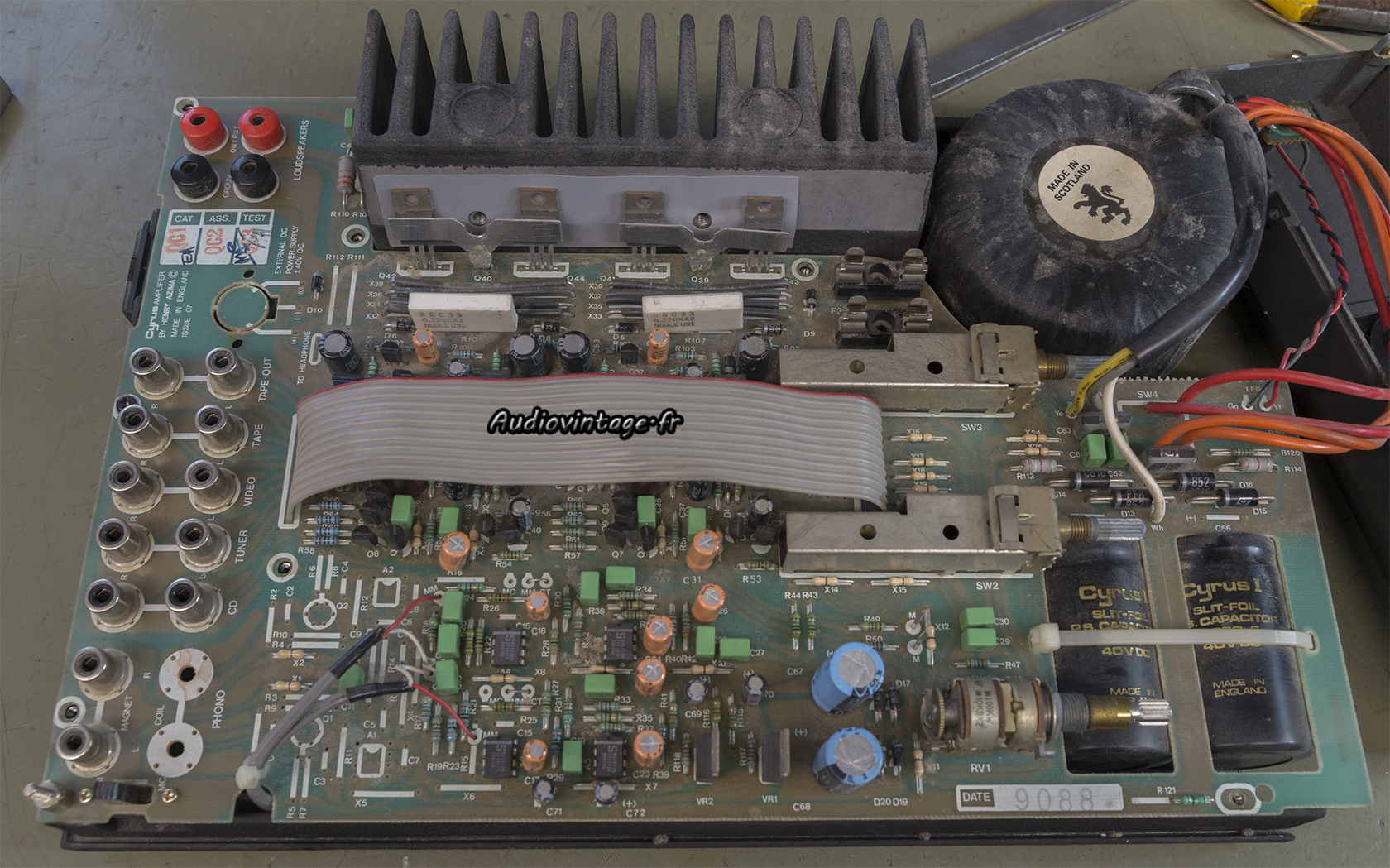

C’est mieux. Quelques mesures suffisent à trouver la responsable, une diode de redressement HS.
L’appareil va avoir droit également à une révision complète, comme toujours dans ces machines, les condensateurs chimiques sont au bord de l’évanouissement (oui c’est possible 🙂 )

Les composants sont remplacés, quelques soudures sont refaites par sécurité.

Circuit remis en place dans le châssis. En plus des diodes de redressement, tous les condensateurs chimiques sont remplacés ; Les commandes sont nettoyées, les courant de repos contrôlés.

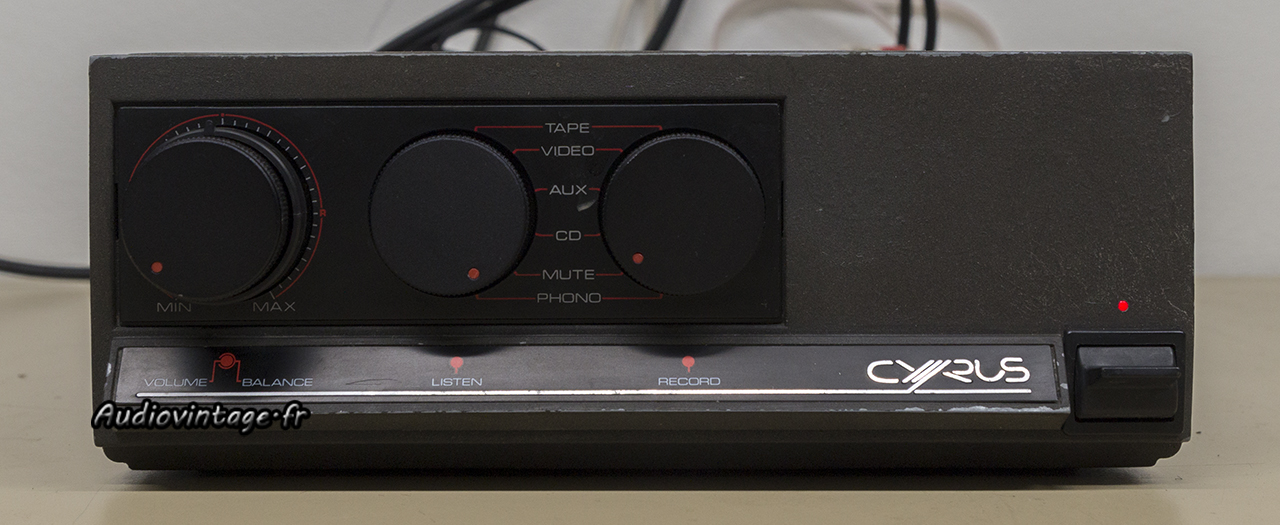

Terminé.

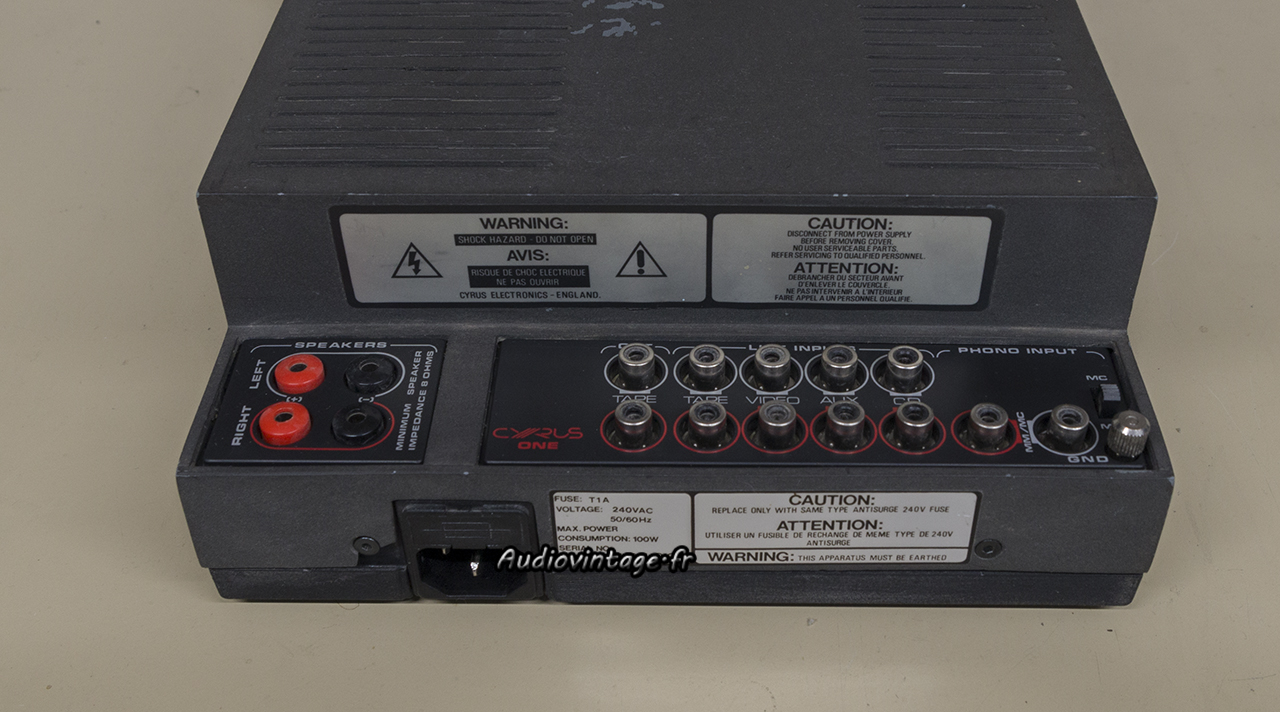

Connectique.

Les mesures sur entrée CD :

Distorsion à 2x1w sous 8 ohms, entrée CD.

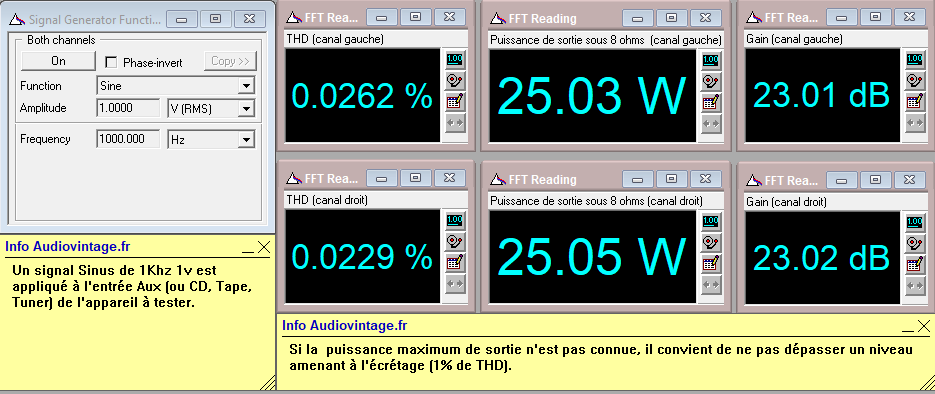

Distorsion à 2x25w sous 8 ohms, entrée CD.

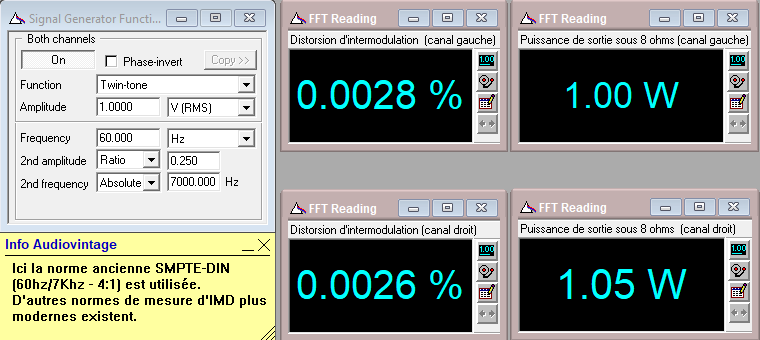

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée CD.

Puissance de sortie sous 8 ohms, à l’écrêtage en IMD, entrée CD.

Réponse en fréquence à 2x1w sous 8 ohms, entrée CD.

Rapport signal bruit à 2x1w sous 8 ohms, entrée CD.

Rapport signal bruit à 2x25w sous 8 ohms, entrée CD.

Les mesures sur entrée phono MM:

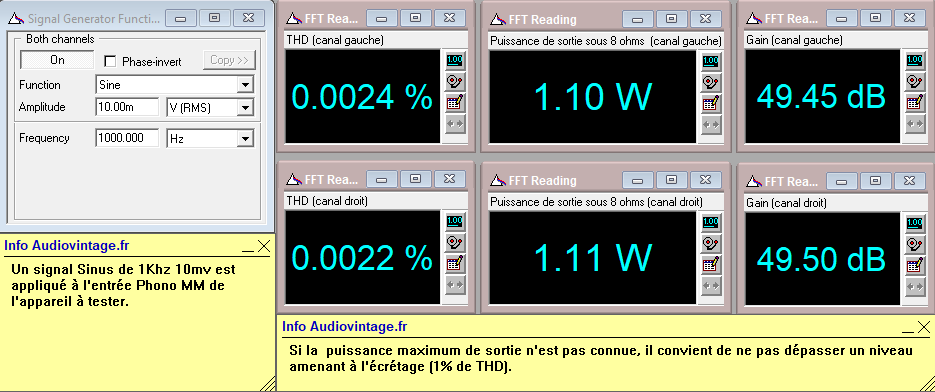

Distorsion à 2x1w sous 8 ohms, entrée phono MM.

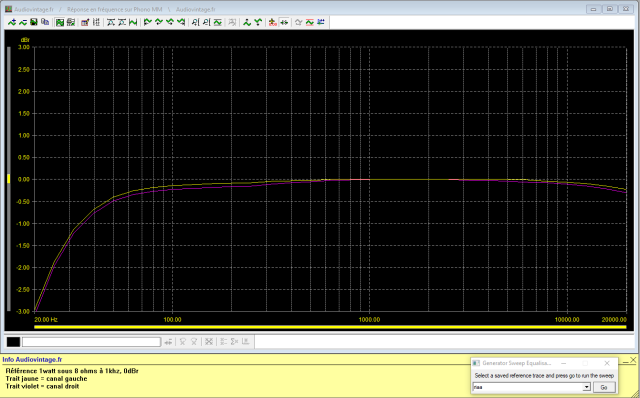

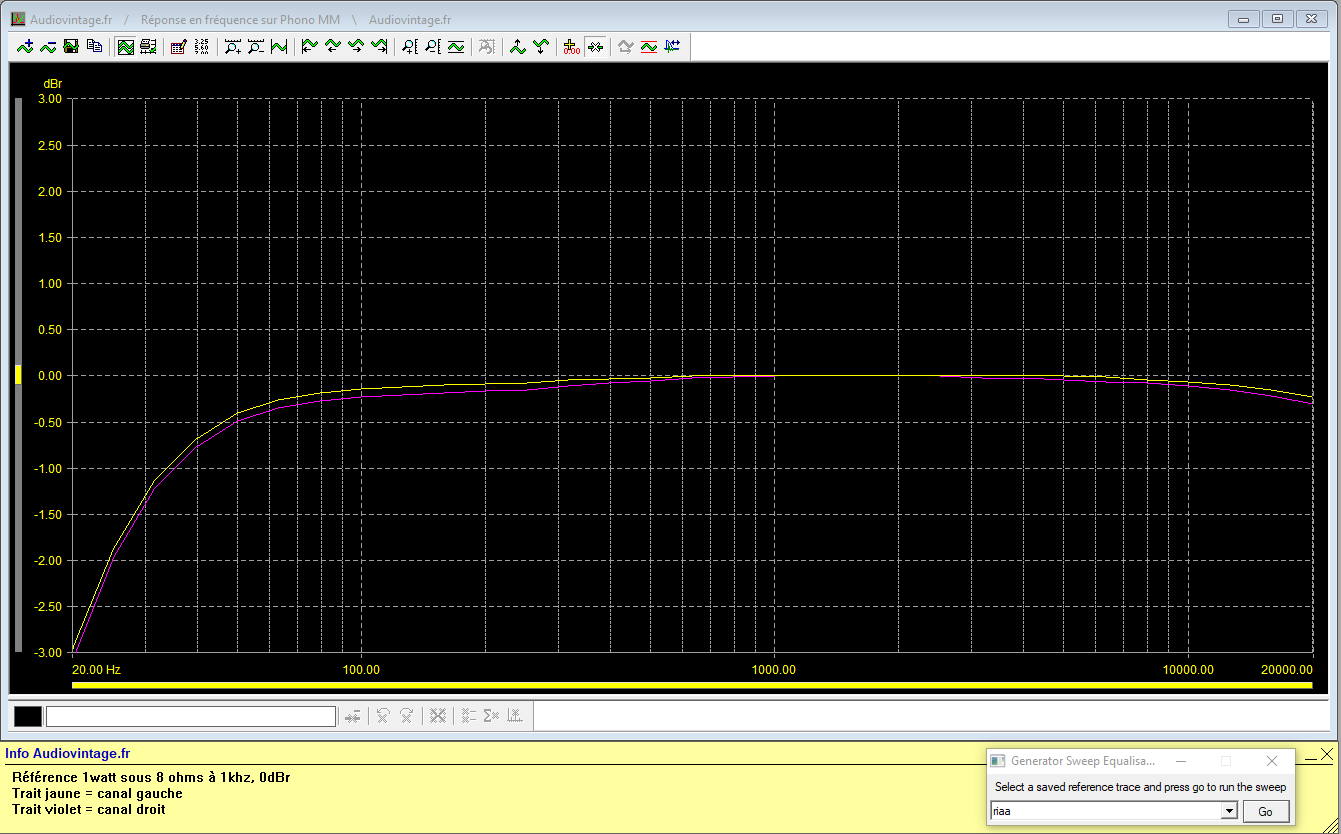

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MM.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MM.

Rapport signal bruit à 2x25w sous 8 ohms, entrée phono MM.

Les mesures sur entrée phono MC:

Distorsion à 2x1w sous 8 ohms, entrée phono MC.

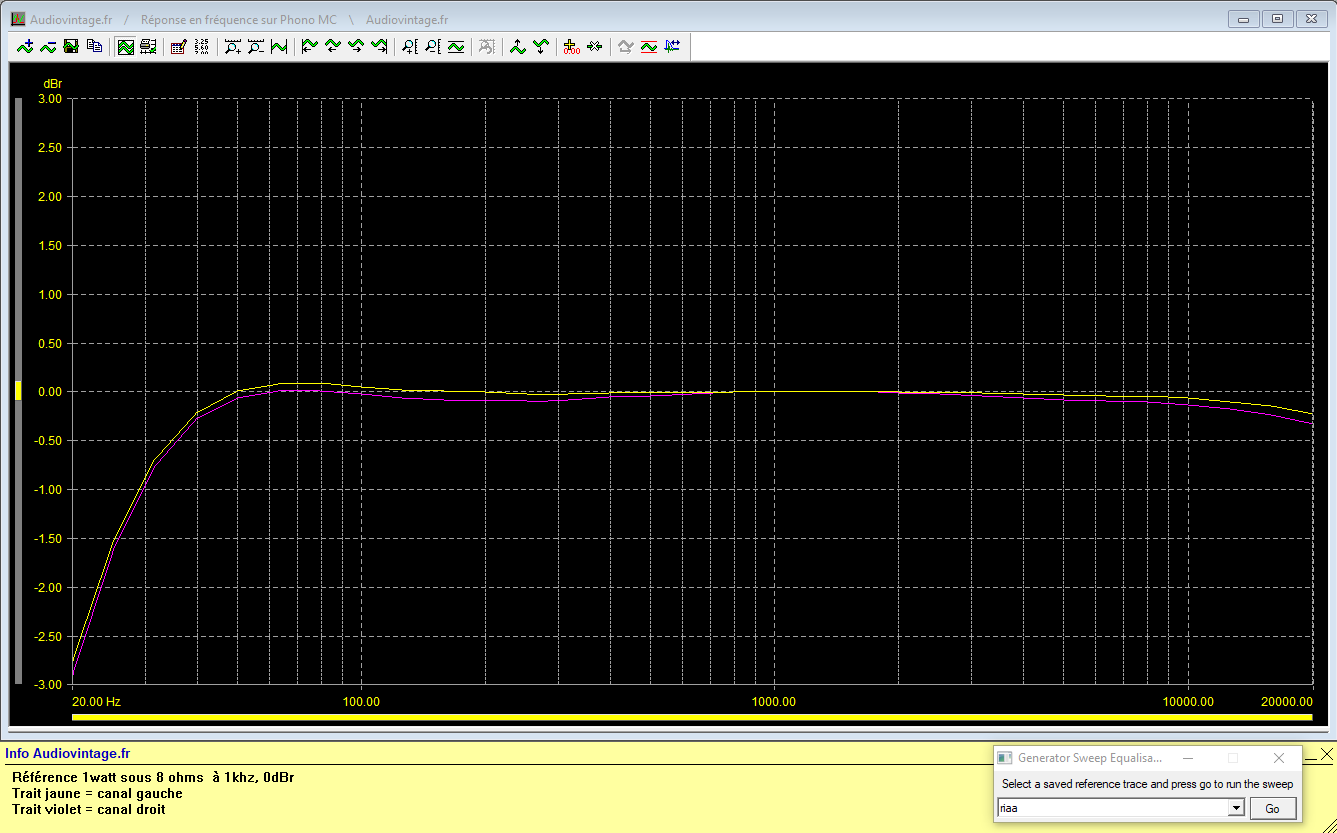

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MC.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MC.

Rapport signal bruit à 2x25w sous 8 ohms, entrée phono MC.

Les mesures à l’oscilloscope :

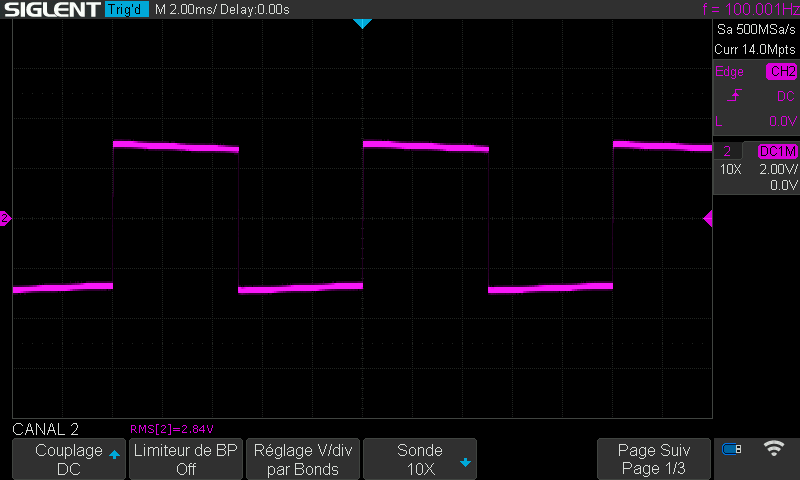

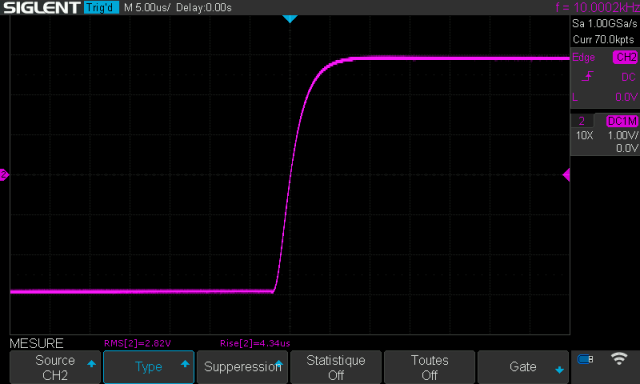

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD.
