Son propriétaire me l’a laissé pour une révision complète. Selon lui, l’appareil « buzz » assez fortement.

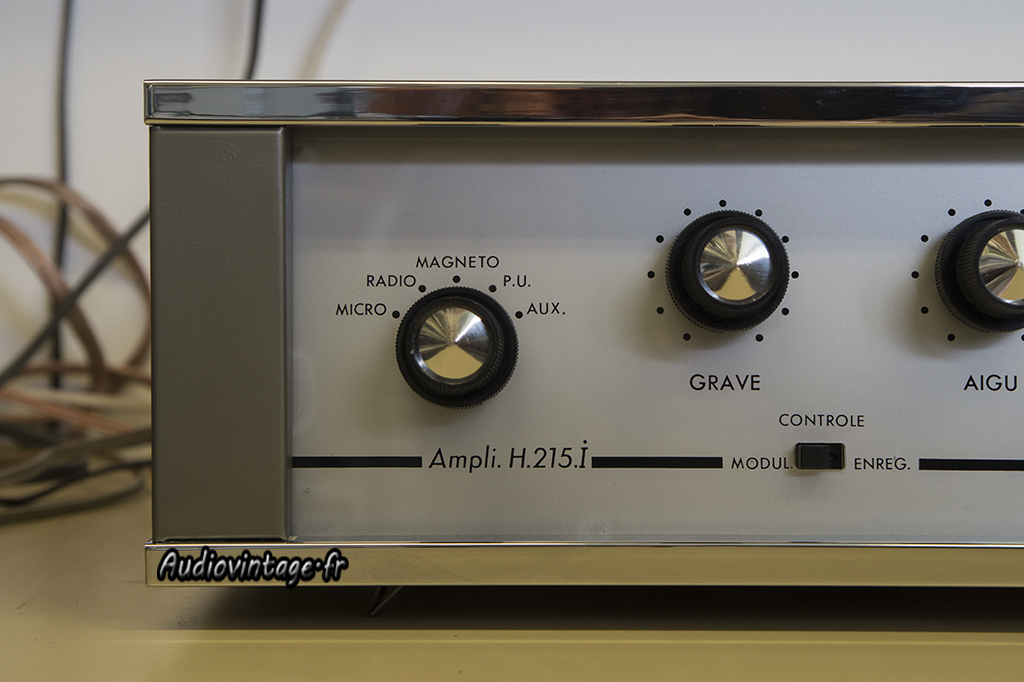

Hitone H215i

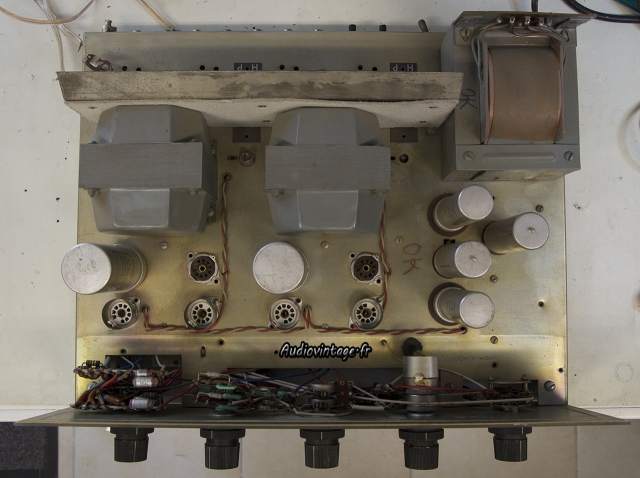

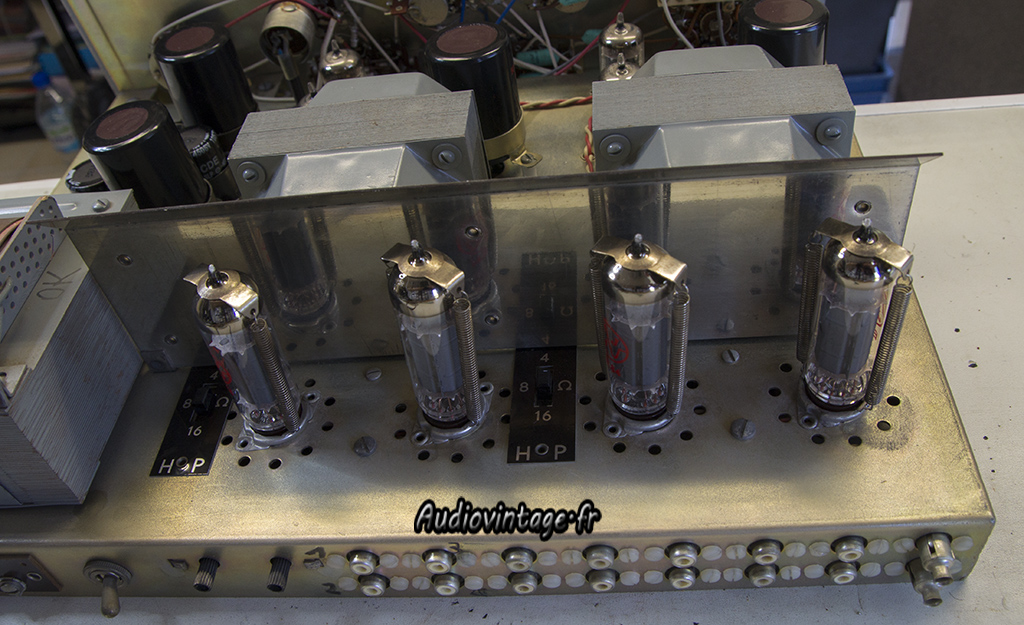

Ouverture de la bête, retrait d’un blindage et des tubes 4x el84 et 6x ecc83.
L’appareil est propre, il a déjà subi au moins une intervention, on peut voir un ajustable remplacé qui se balade un peu.

Hitone H215i

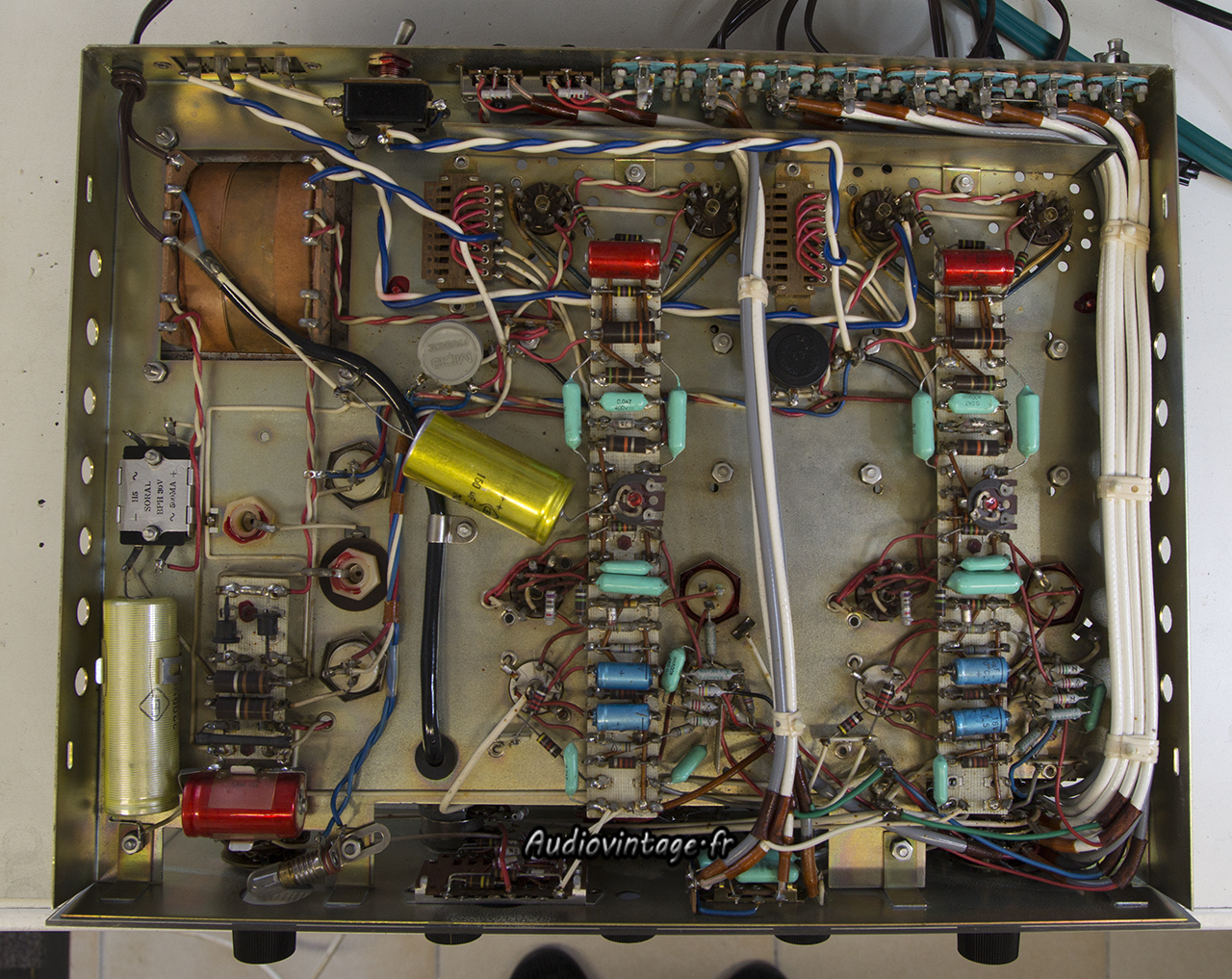

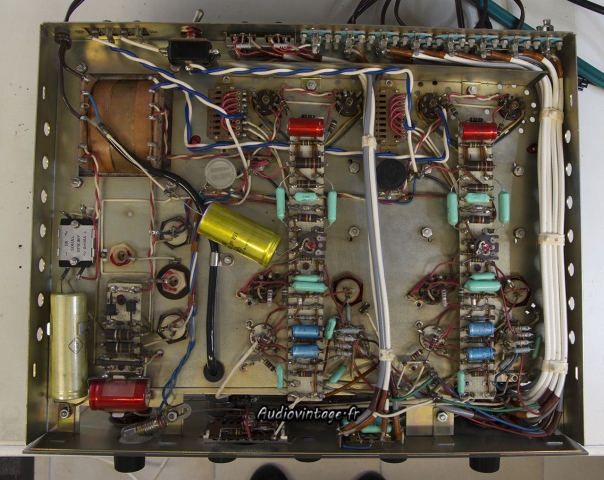

Dessous.
On voit bien l’ajustable remplacé ainsi que le condensateur jaune axial qui n’a rien à faire ici.
Il a été rajouté pour palier à la mort d’une section d’un condensateur haute tension.
D’ailleurs parlons en des condensateurs en question. C’est un champ de ruine.
Sur les deux doubles sections de 32uf+32uf, un seul est encore en vie, sur le second une section ne répond plus.
Les triples sections (50uf + 50uf + 100uf) sont complétement cuits, sur chacun d’entre eux, il ne reste qu’une seule section fonctionelle.
Pour les condensateurs basse tension, ce n’est pas brillant non plus, le gros rouge en bas à gauche est mort. Les quatre bleus sont très fatigués et sur les deux condensateurs de cathode, rouge, un seul est encore mesurable.

Les tubes sont passés au Metrix ; Les ECC83 telefunken sont tous en très bon état, mais les tubes de puissances sont complètement rincés.
Impossible de faire un essai avec un appareil dans cet état.

Hitone H215i
Hitone H215i

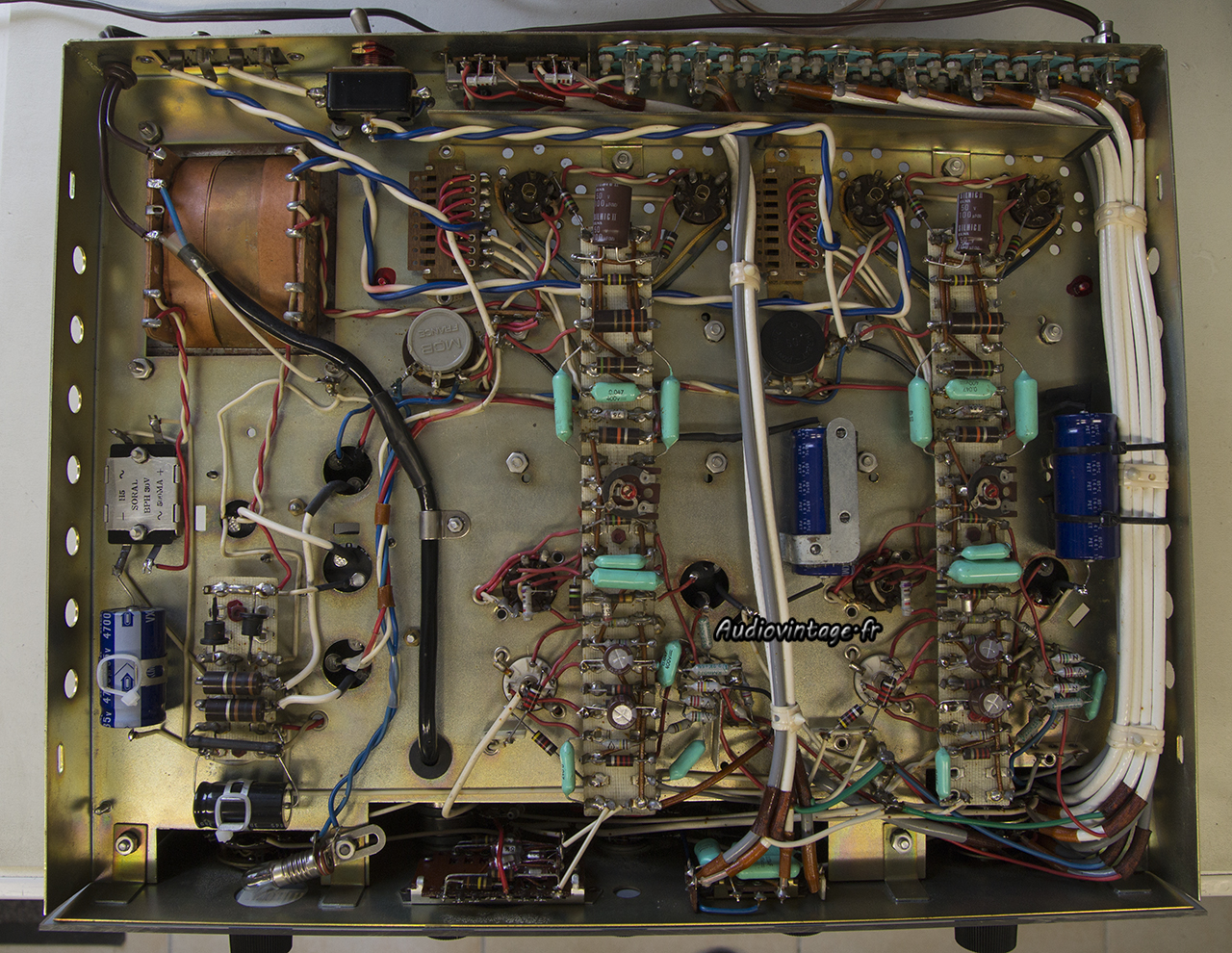

Remplacement de l’ensemble des condensateurs, vérifications de divers composants ;

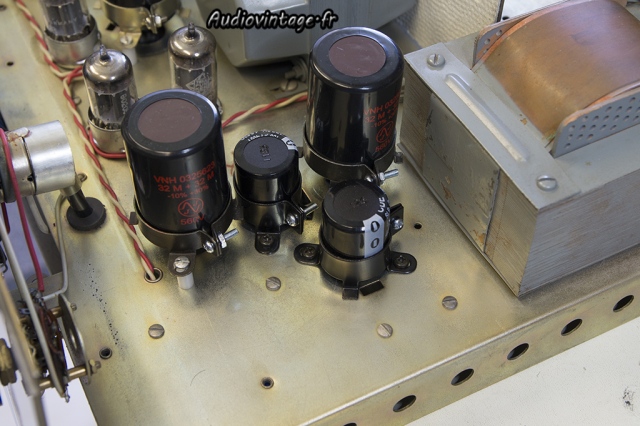

J’ai choisi de monter certains condensateurs sur entretoises pour ne pas avoir à agrandir les trous existants sur le châssis.

Hitone H215i
Premier essai avec des EL84 JJ.
Cela fonctionne très bien mais les tensions sont trop importantes pour de « simples » EL84. Elles ne vont pas durer bien longtemps.
J’ai donc choisi de monter des 6P14P-EV qui sont bien plus à l’aise ici.

Hitone H215i

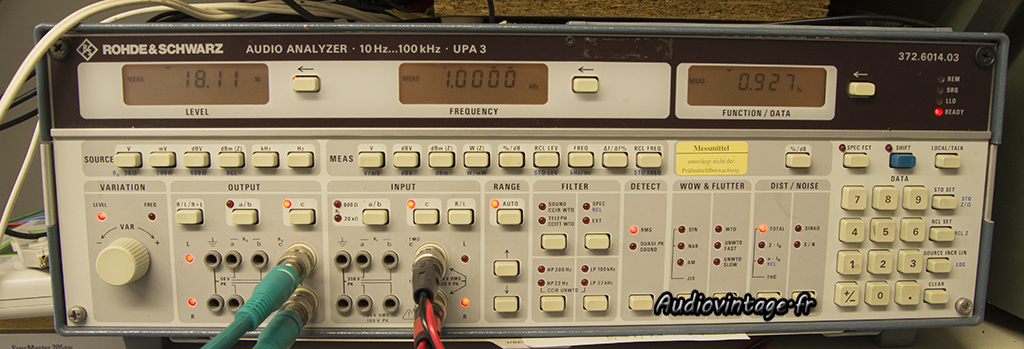

Passage au banc, 2×18 watts sous 8ohms à 1khz à l’écrêtage.

Hitone H215i
Hitone H215i
Hitone H215i

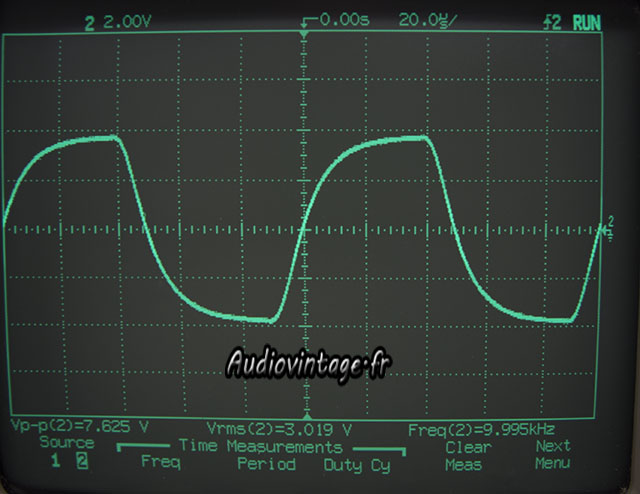

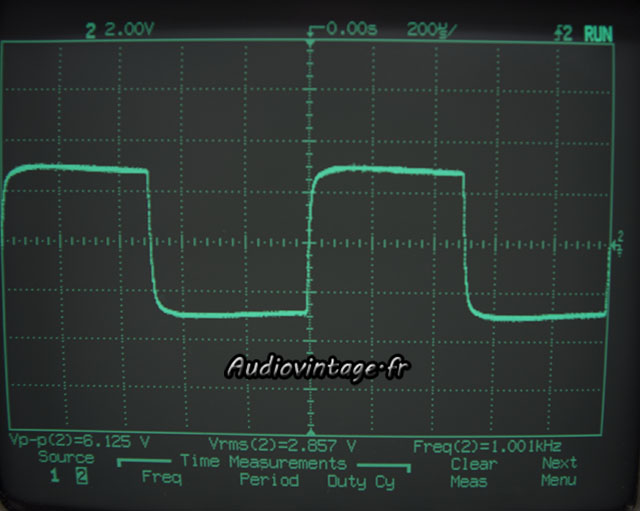

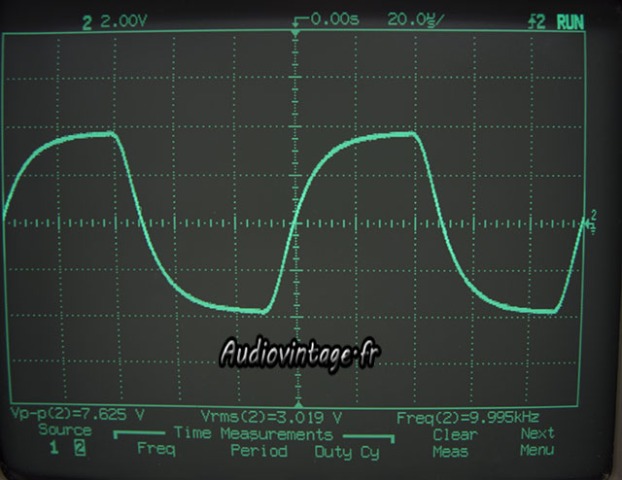

Quelques signaux carrés à 100hz, 1khz et 10khz.

Hitone H215i
Hitone H215i
Hitone H215i

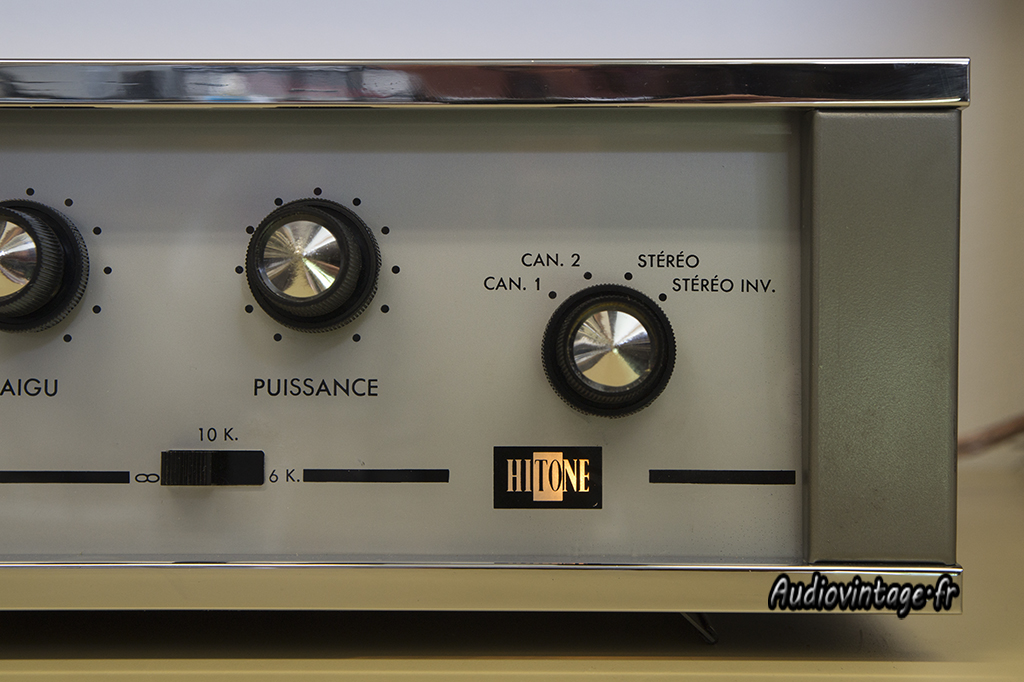

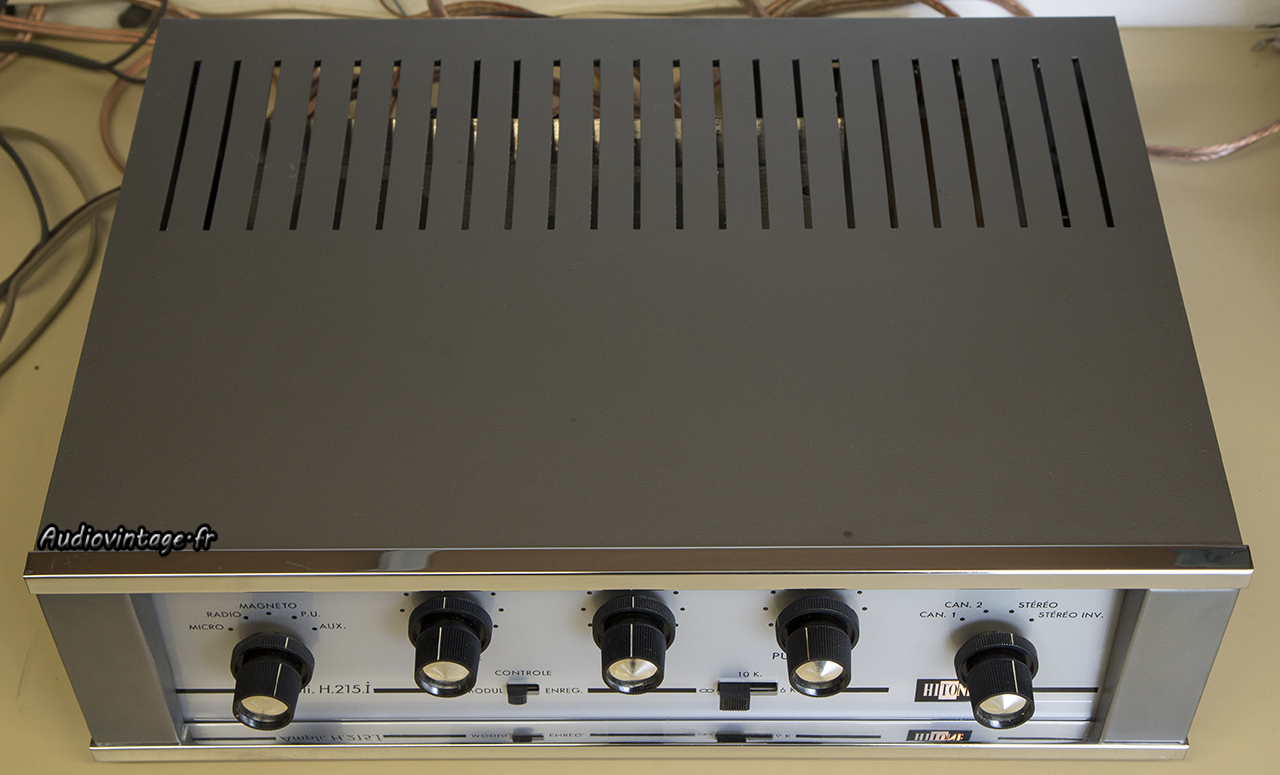

Détails.

Hitone H215i

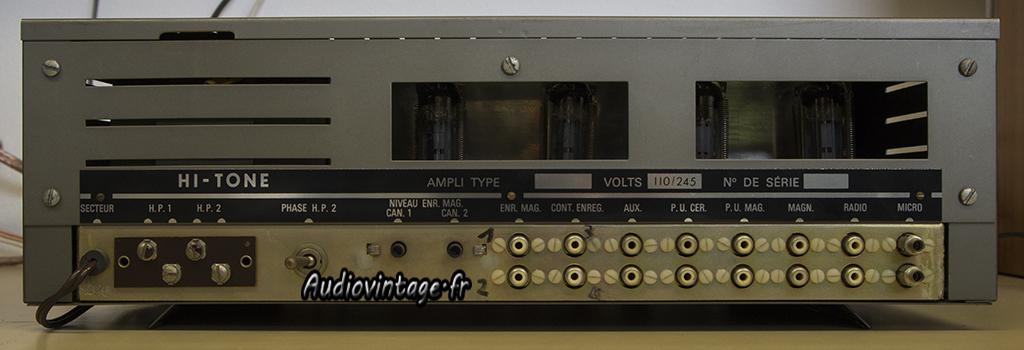

Connectique.
