Harman Kardon citation 12. Un bloc de puissance que j’apprécie beaucoup et que j’ai utilisé il y a quelques années dans mon système multi-amplifié sur les haut-parleurs de grave.
Révision d’un exemplaire en bel état.

Ce HK Citation 12 fonctionne. Il a eu droit à une intervention passée avec le remplacement de nombreux condensateurs chimiques. Pour autant, le choix de certains d’entre eux, la présence des condensateurs de filtrage originaux et quelques mauvais contacts m’amènent à intervenir.

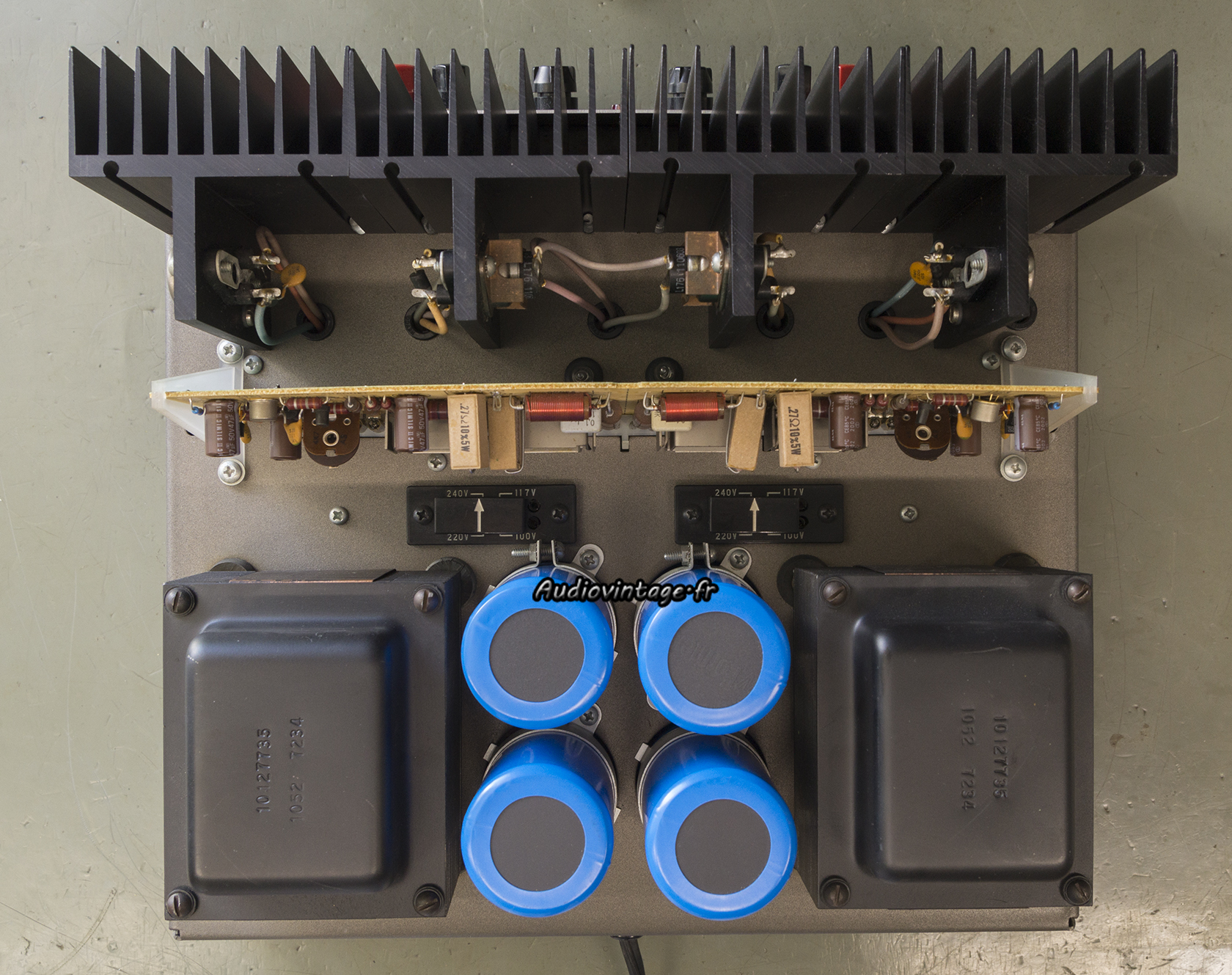

Les condensateurs de filtrage originaux sont remplacés par des neufs de diamètre identique et à connexion par vis.

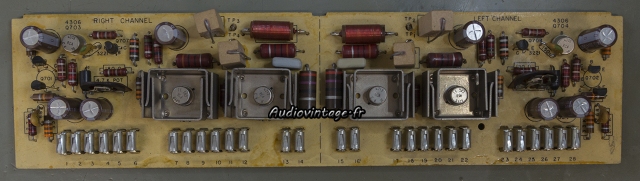

Le long circuit imprimé est retiré.

Les condensateurs chimiques sont remplacés par des modèles de meilleure qualité. Des mesures sont effectuées et entraineront le remplacement de deux résistances (remplacement non présenté sur la photo).
Les résistances ajustables de courant de repos sont nettoyées et leur bon fonctionnement vérifié.
Enfin, les connecteurs sont nettoyés, ils peuvent la source de quelques soucis ennuyeux…

Tout est remonté. Les courants de repos sont ajustés.

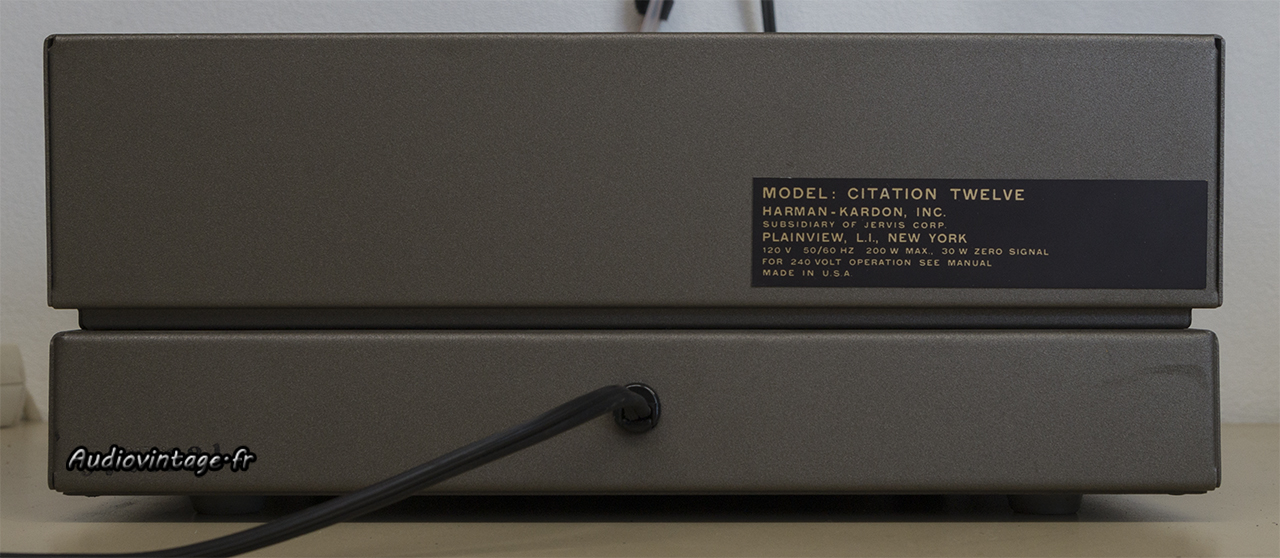

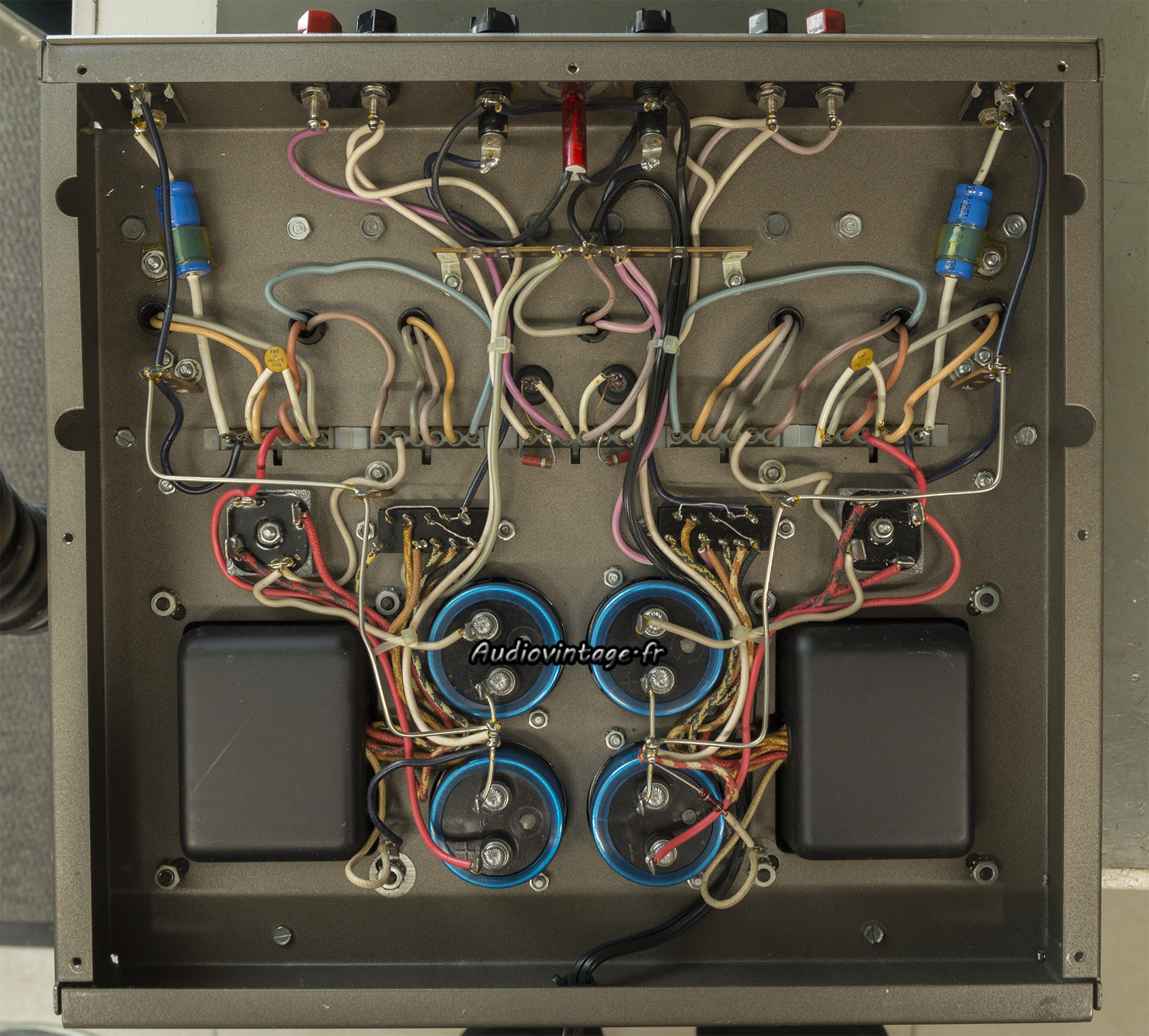

Un agencement particulier avec les connectiques d’entrée et sortie d’un côté et l’alimentation secteur de l’autre.

Les mesures :

Distorsion à 2x1w sous 8 ohms.

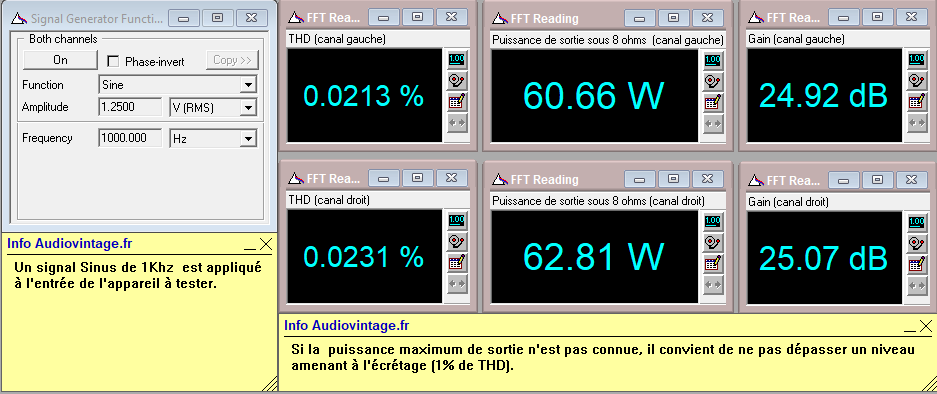

Distorsion à 2x60w sous 8 ohms.

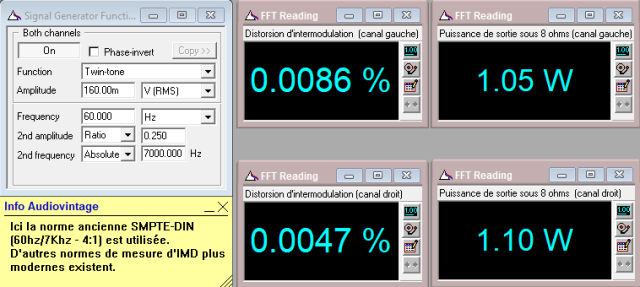

Distorsion d’intermodulation à 2x1w sous 8 ohms.

Puissance de sortie sous 8ohms à l’écrêtage en IMD.

Réponse en fréquence à 2x1w sous 8 ohms.

Rapport signal bruit à 2x1w sous 8 ohms

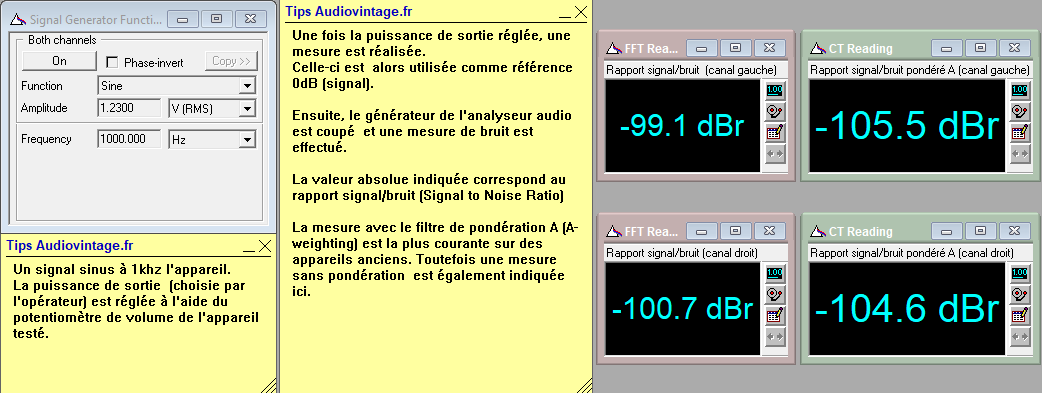

Rapport signal bruit à 2x100w sous 8 ohms.

Les mesures à l’oscilloscope :

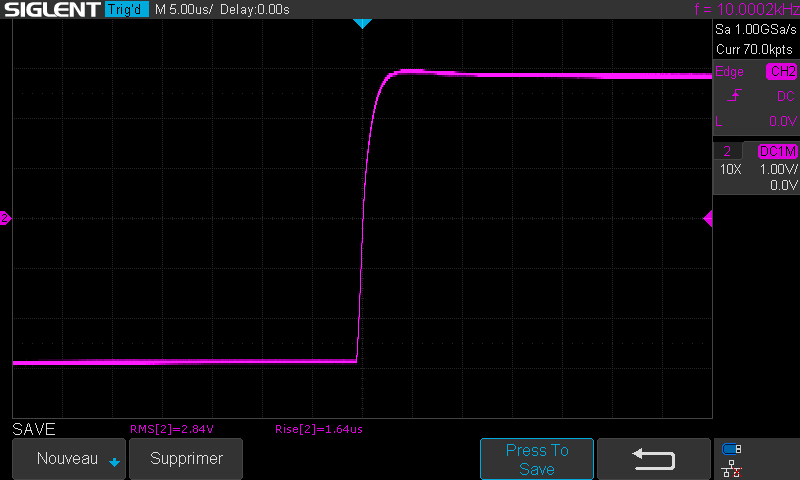

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
