Aujourd’hui, je m’attaque au plus petit intégré Sansui disponible dans la première moitié des années 70, l’AU-101.

Sansui AU-101 : à son arrivée.
Le propriétaire rencontre des soucis de crachotements sur un canal et a remplacé de lui-même un condensateur chimique ce qui n’a bien évidemment pas résolu le problème.
L’AU-101 allant sur ses 50 ans, il va avoir droit à une révision complète en plus de sa réparation.

Sansui AU-101 : alimentation/amplification à réviser.
Le circuit principal.
De mon expérience, les transistors TO-220 utilisés en transistors de sorties dans les amplificateurs anciens, sont souvent problématiques (courant de fuite). Il devient nécessaire aujourd’hui de les retirer pour les tester consciencieusement.

Sansui AU-101 : circuit principal révisé.
Transistors de puissance testés (parfaits) puis remontés sur des micas neufs et graisse fraiche.
Tous les condensateurs chimiques sont remplacés ainsi que deux transistors.

Sansui AU-101 : étage phono/tonalité à revoir.
Ce circuit regroupe l’étage phono et la tonalité.

Sansui AU-101 : circuit secondaire révisé.
Tous les transistors (responsables des crachotements) sont remplacés tout comme la totalité des condensateurs chimiques.

Sansui AU-101 : terminé.
Un gros nettoyage des commandes et commutateurs est réalisé, puis des mesures sont réalisées pour vérification. Il ne restera plus qu’à remettre le blindage sur la section phono et refermer le tout.

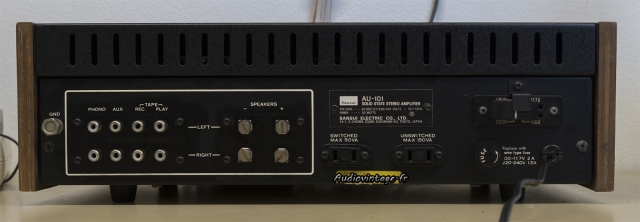

Sansui AU-101 : connectique.
Connectique.

Les mesures sur entrée Aux :

Sansui AU-101 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Sansui AU-101 : distorsion-a-2x11w-sous-8-ohms-entree-aux
Distorsion relevée à 2x11w sous 8 ohms.
Et oui, comme je l’ai déjà précisé dans l’article sur l’AU-222, beaucoup interprètent mal les données présentes dans les manuels techniques des vieux Sansui (et d’autres).
Dans le cas d’un AU-101, le constructeur annonce 15w sous 8 ohms, mais c’est un seul canal à la fois, et à moins d’écouter en mono,…
Donc, avec une tension secteur d’environ 234v, un AU-101 configuré en 240v, développe environ 2x11w sous 8 ohms à 1khz, à 0.8% de dht.

Sansui AU-101 : IMD-a-2x1w-sous-8-ohms-entree-aux
IMD à 2x1w sous 8 ohms, entrée aux.

Sansui AU-101 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux
Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée Aux.

Sansui AU-101 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Sansui AU-101 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Sansui AU-101 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Sansui AU-101 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Sansui AU-101 : rapport-signal-bruit-a-2x11w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x11w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Sansui AU-101 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Sansui AU-101 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Sansui AU-101 : rapport-signal-bruit-a-2x11w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x11w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Sansui AU-101 : signal-carre-a-100hz
Sansui AU-101 : signal-carre-a-1khz
Sansui AU-101 : signal-carre-a-10khz
Sansui AU-101 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
