Et voici un Luxman L-81 envoyé directement du vendeur à l’atelier sans passer par son nouveau propriétaire.

Ce joli amplificateur a été acheté en panne, le nouveau propriétaire en était informé.
A son arrivée, le retrait de son coffret permet de constater quelques interventions passées, et surtout un fusible HS.
Le remplacement de ce dernier permet au Luxman de fonctionner à nouveau.
Bon, il sonne plat, sans dynamique, ennuyeux à mourir, mais je ne suis pas surpris outre mesure, c’est une écoute habituelle pour un appareil tel que celui-ci avant restauration.

Le circuit principal. Deux condensateurs chimiques avaient été remplacés et j’ai aussi constaté de traces de soudures sous divers autres composants mais qui sont toujours les originaux.

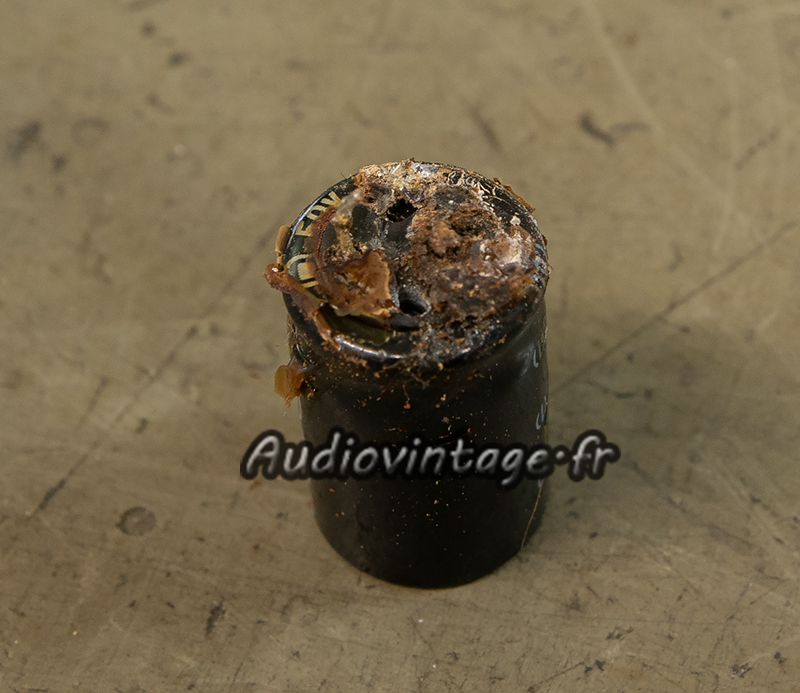

Découverte d’un condensateur chimique complètement mort, ce qui n’empêchait pas au Luxman de fonctionner sans bruit particulier.

Tous les condensateurs chimiques sont remplacés ainsi que certains transistors.
Le relais a été démonté et ses contacts désoxydés, c’est une opération qui pourrait paraitre anodine, voire inutile mais ce n’est pas le cas, et permet ici de diviser par 10 la distorsion relevée au banc de mesure à faible niveau de sortie…

Les condensateurs de filtrage originaux sont très fatigués. A remplacer.

Les transistors de puissances sont retirés, désoxydés, testés puis remontés sur des isolants neufs et de la graisse fraiche.

Le circuit de tonalité.

Condensateurs chimiques et transistors remplacés.

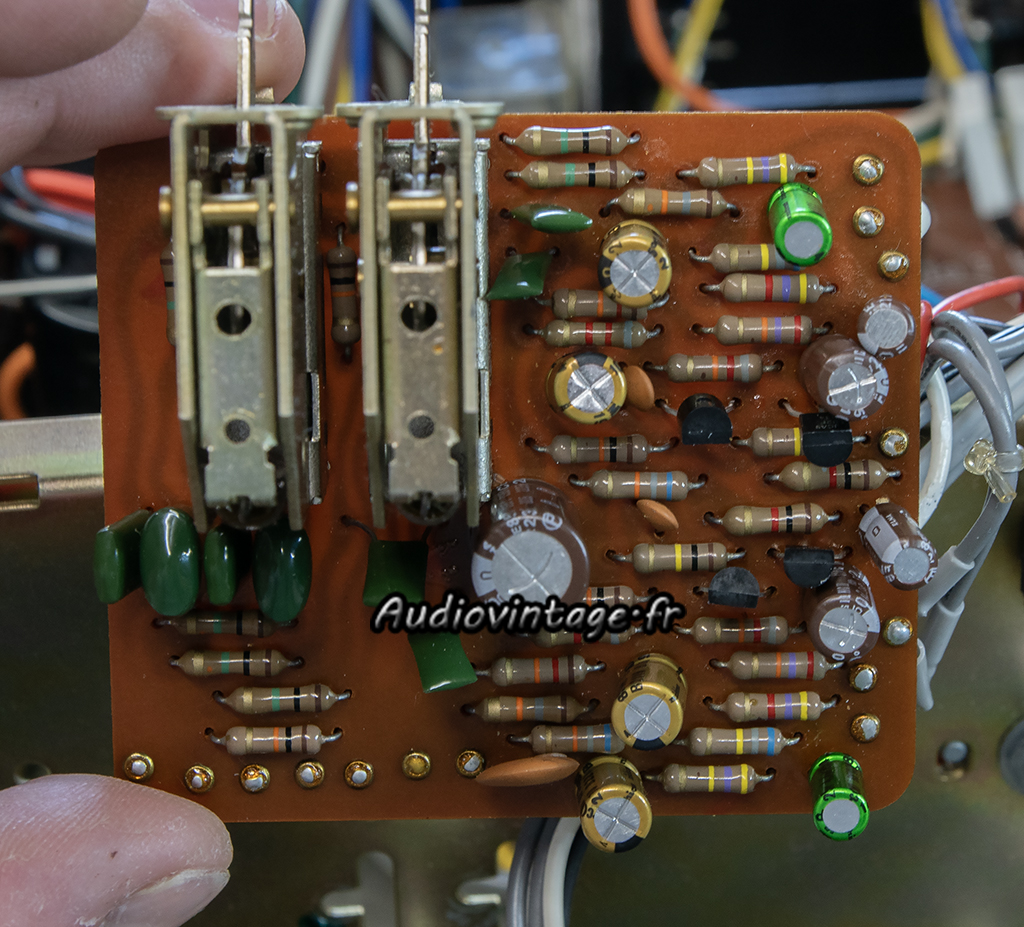

Le circuit des filtres.

Ici aussi, transistors et condensateurs neufs.

Les commandes sont nettoyées, les courants de repos et tensions d’offsets ajustés.

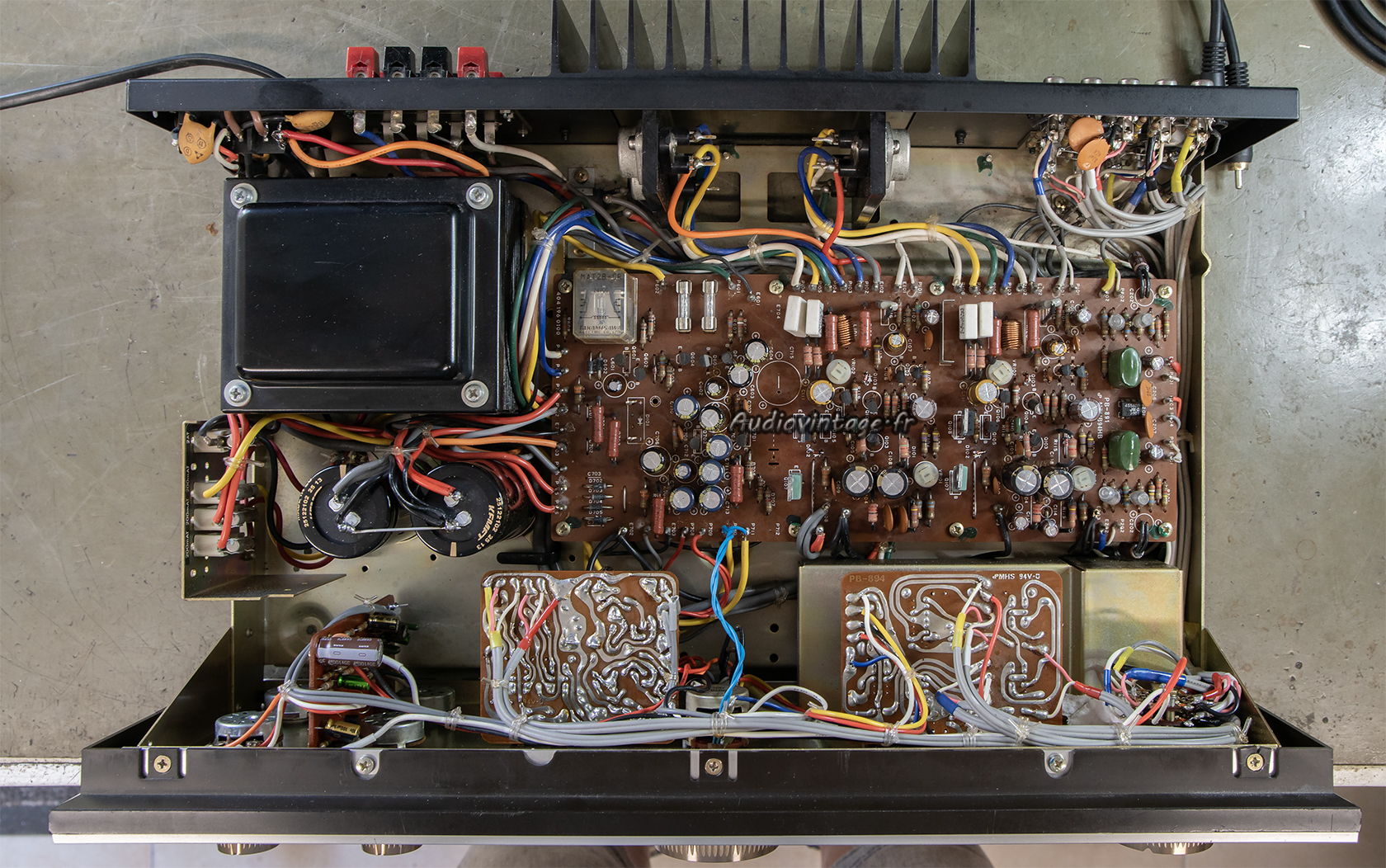

Terminé.

Connectique.

Les mesures :

Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x45w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x45w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x45w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

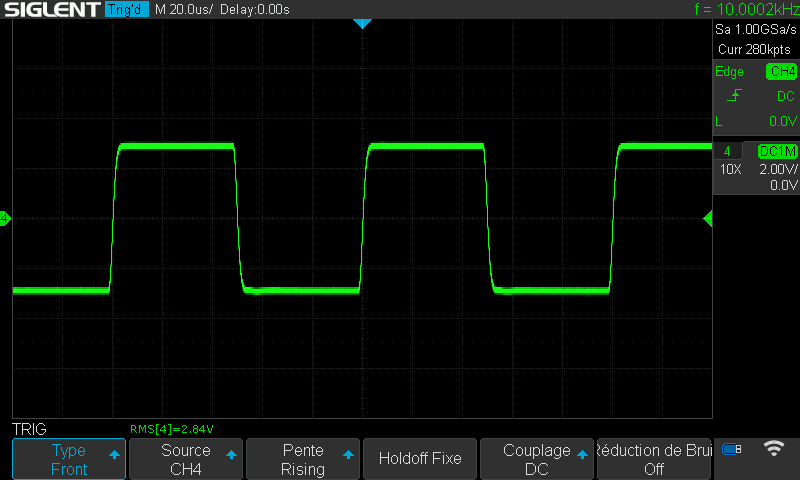

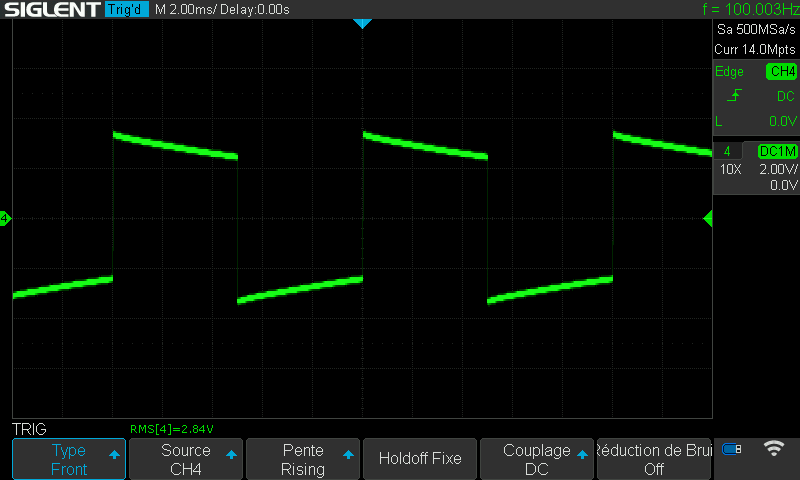

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
