JVC MCA104-Z

JVC MCA-104Z
Ce petit JVC MCA-104Z a besoin d’une révision complète, et c’est moi qui m’y colle avec plaisir !

JVC MCA-104Z

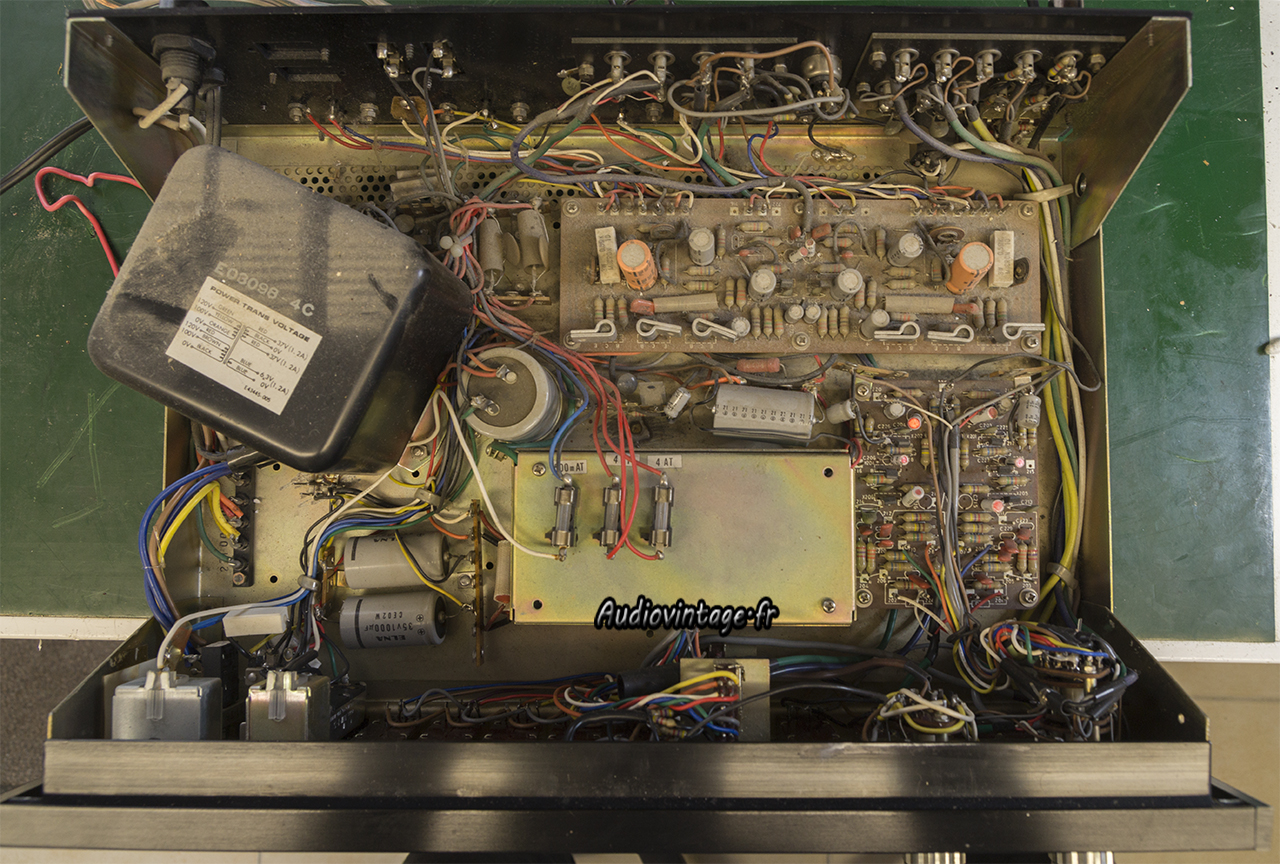

Oui il est poussiéreux, mais il plus de 40 ans ne l’oubliez pas.

JVC MCA-104Z

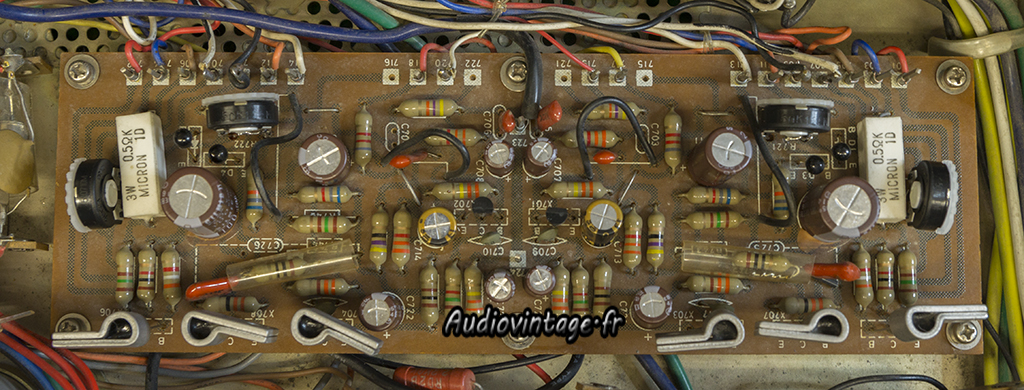

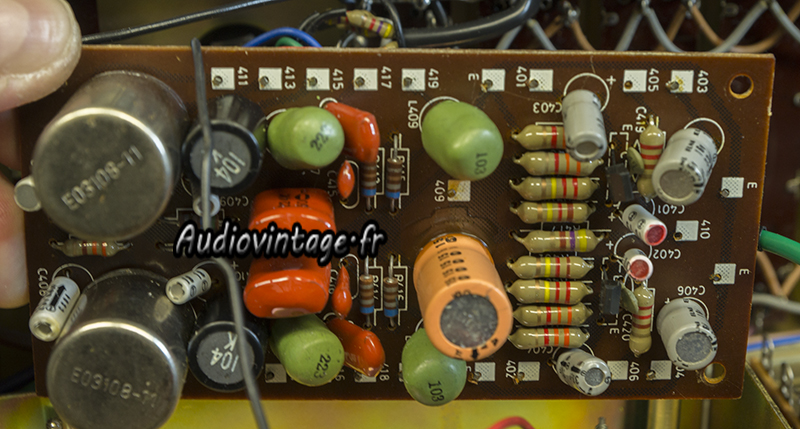

Le circuit d’amplification.

JVC MCA-104Z

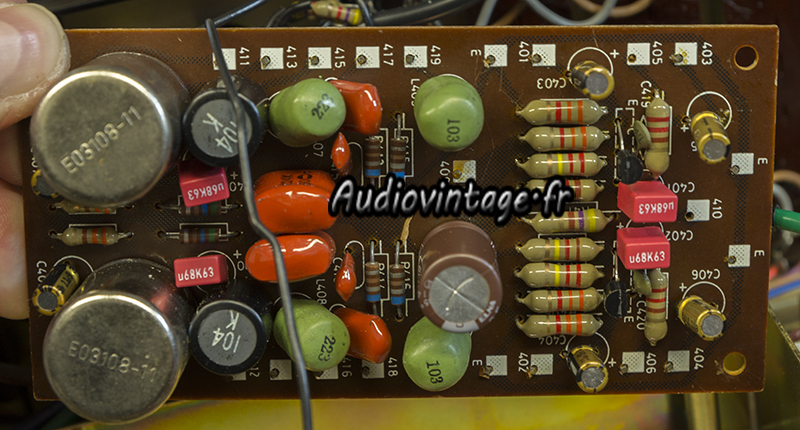

Les résistances ajustables bien fatiguées sont remplacées. Les condensateurs neufs prennent place. Les transistors « crachouilleurs » partent à la retraite.

JVC MCA-104Z

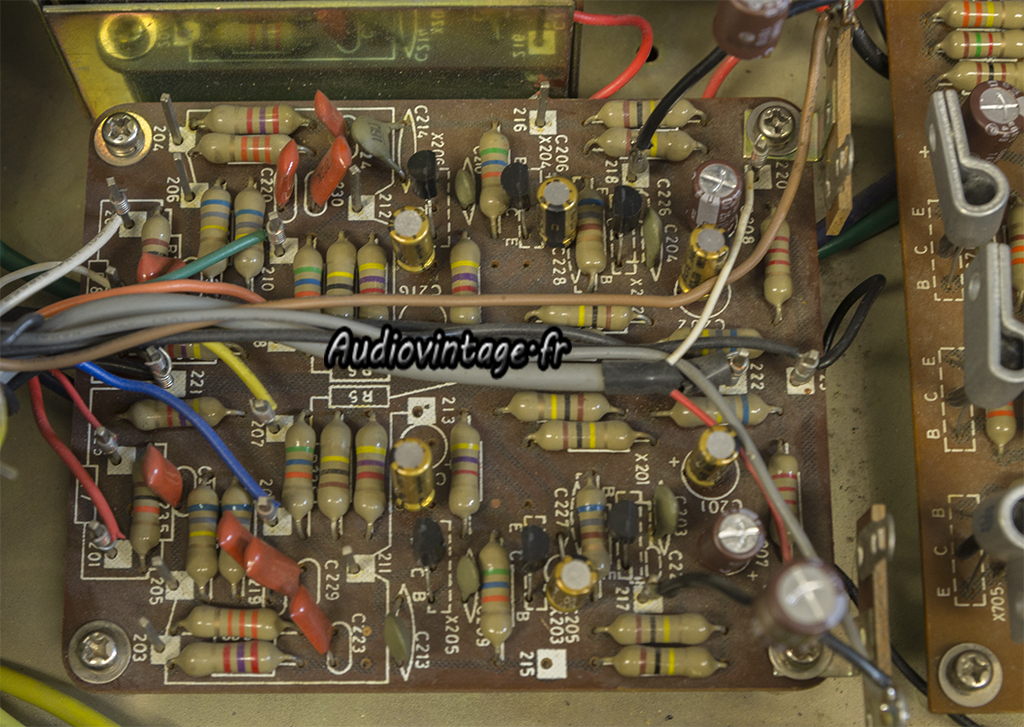

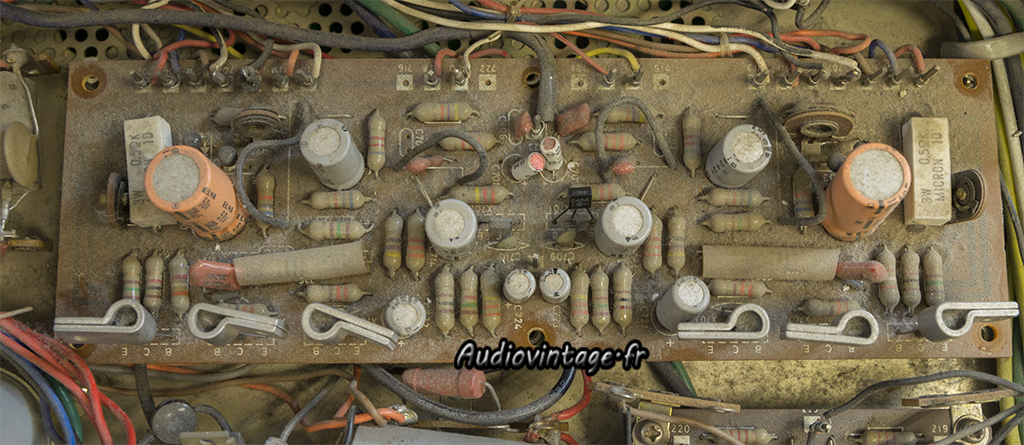

Le circuit phono.

JVC MCA-104Z

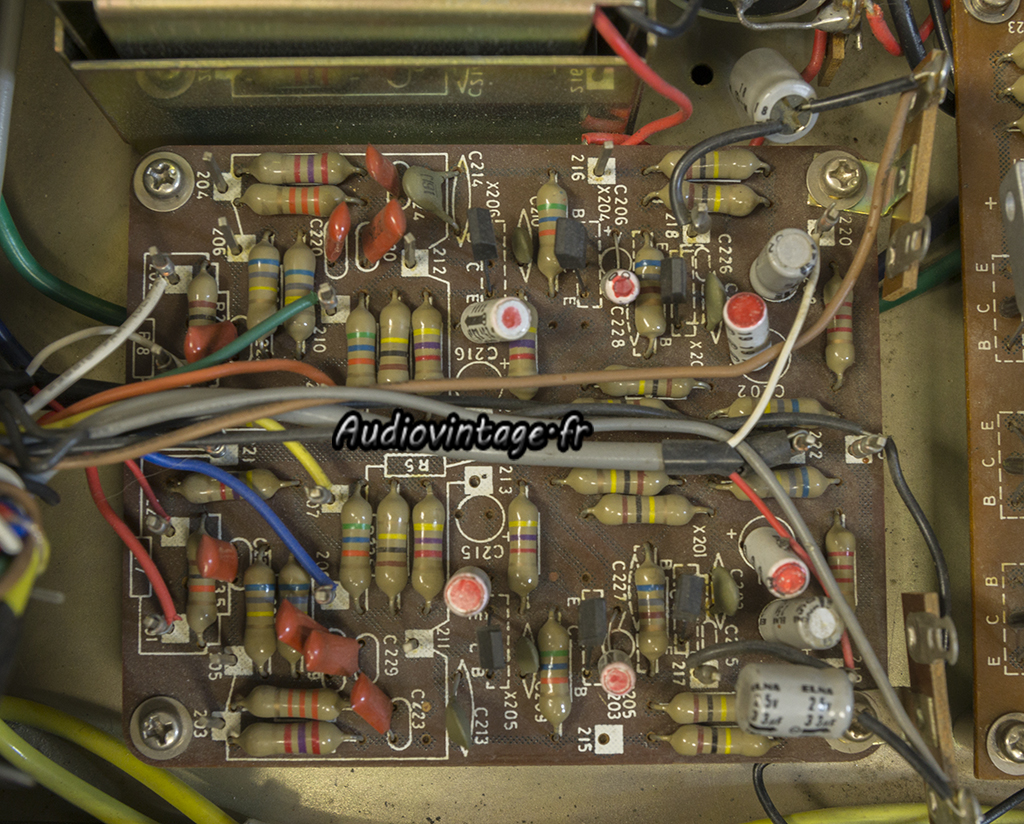

Ici aussi, les transistors et les condensateurs sont remplacés.

JVC MCA-104Z
Sous le blindage sur lequel sont fixés les fusibles se trouve le circuit JVC S.E.A

JVC MCA-104Z
Condensateurs et transistors neufs.

JVC MCA-104Z
Le voici terminé et réglé, tous les chimiques sont remplacés, y compris les gros axiaux.

JVC MCA-104Z

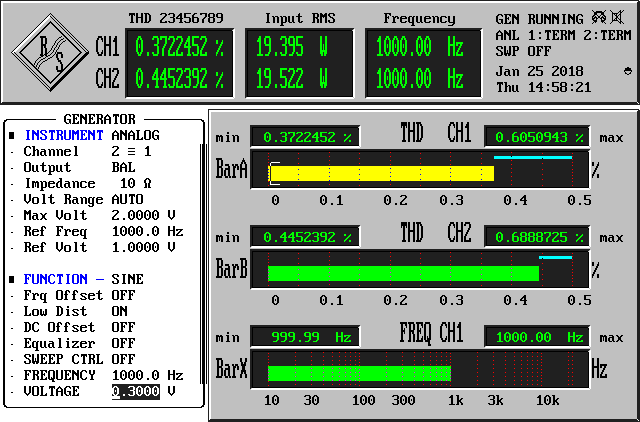

Distorsion à puissance nominale sous 8 ohms, entrée aux.

JVC MCA-104Z

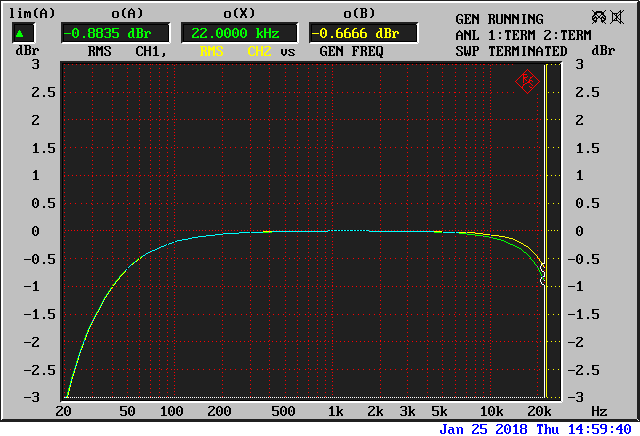

Réponse en fréquence à 1w, entrée aux.

JVC MCA-104Z

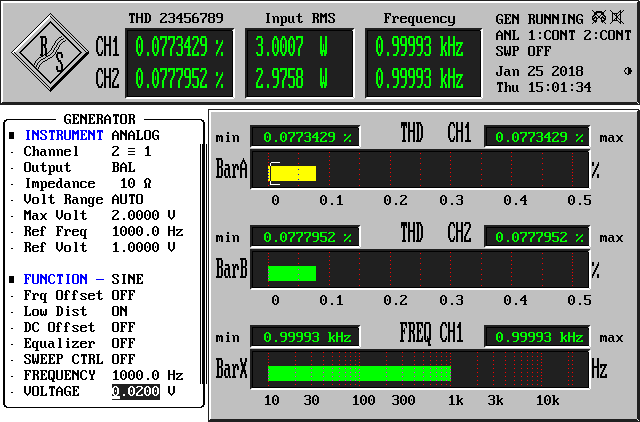

Distorsion relevée à 3w, entrée phono.

JVC MCA-104Z

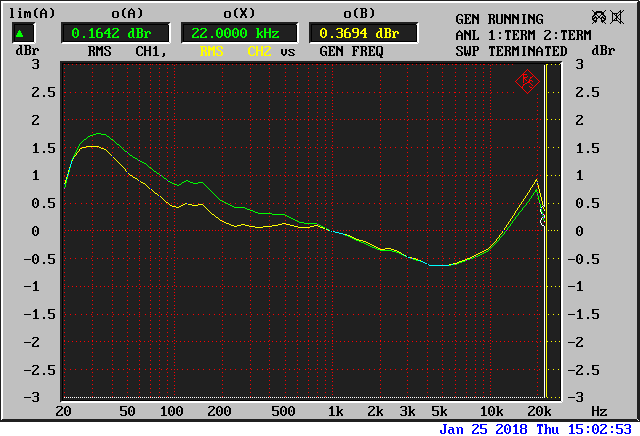

Réponse en fréquence à 1w, entrée phono.

JVC MCA-104Z
JVC MCA-104Z
JVC MCA-104Z

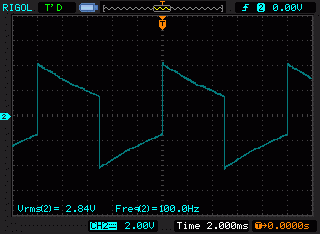

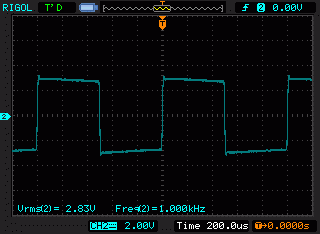

Signal carré à 100hz, 1khz et 10khz.

JVC MCA-104Z

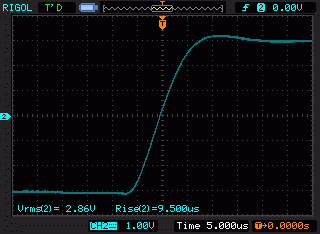

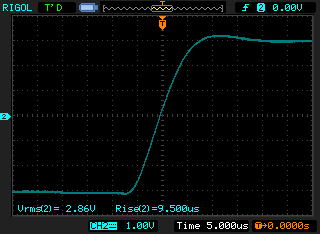

Temps de montée à 10 khz.

JVC MCA-104Z

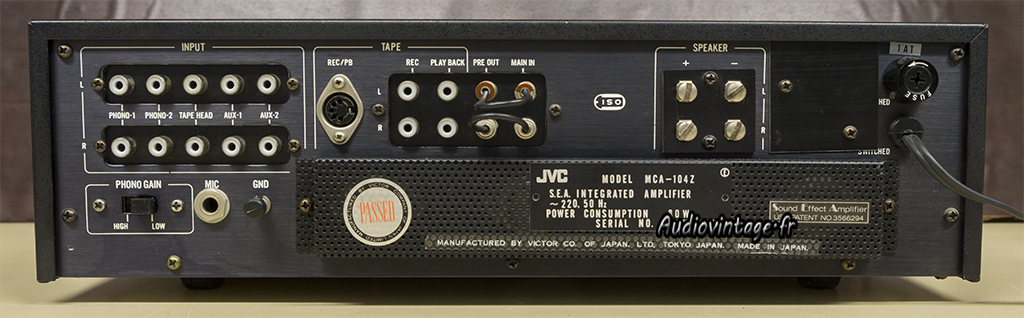

Connectique.
