Restauration complète d’un Sansui AU-7700.

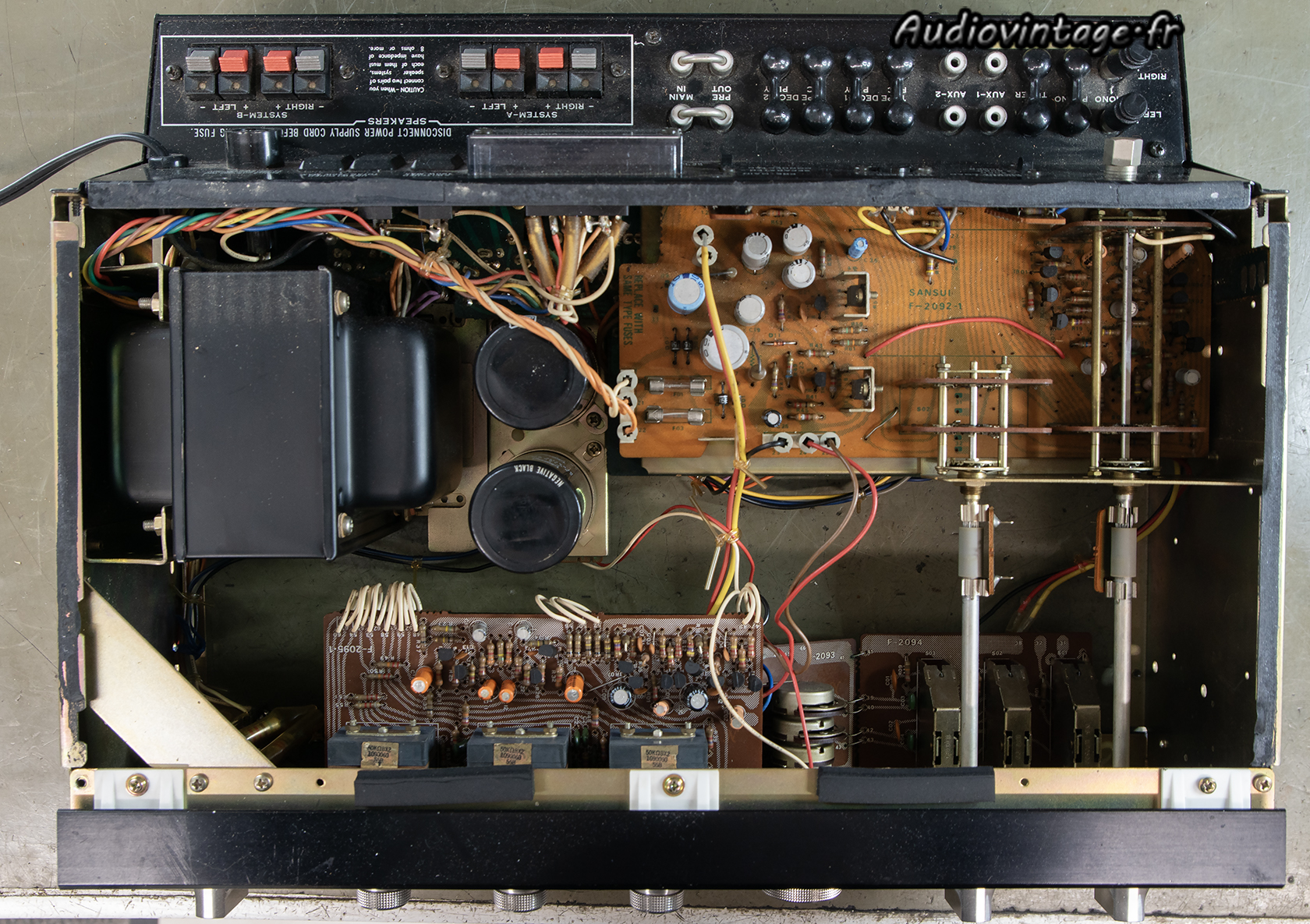

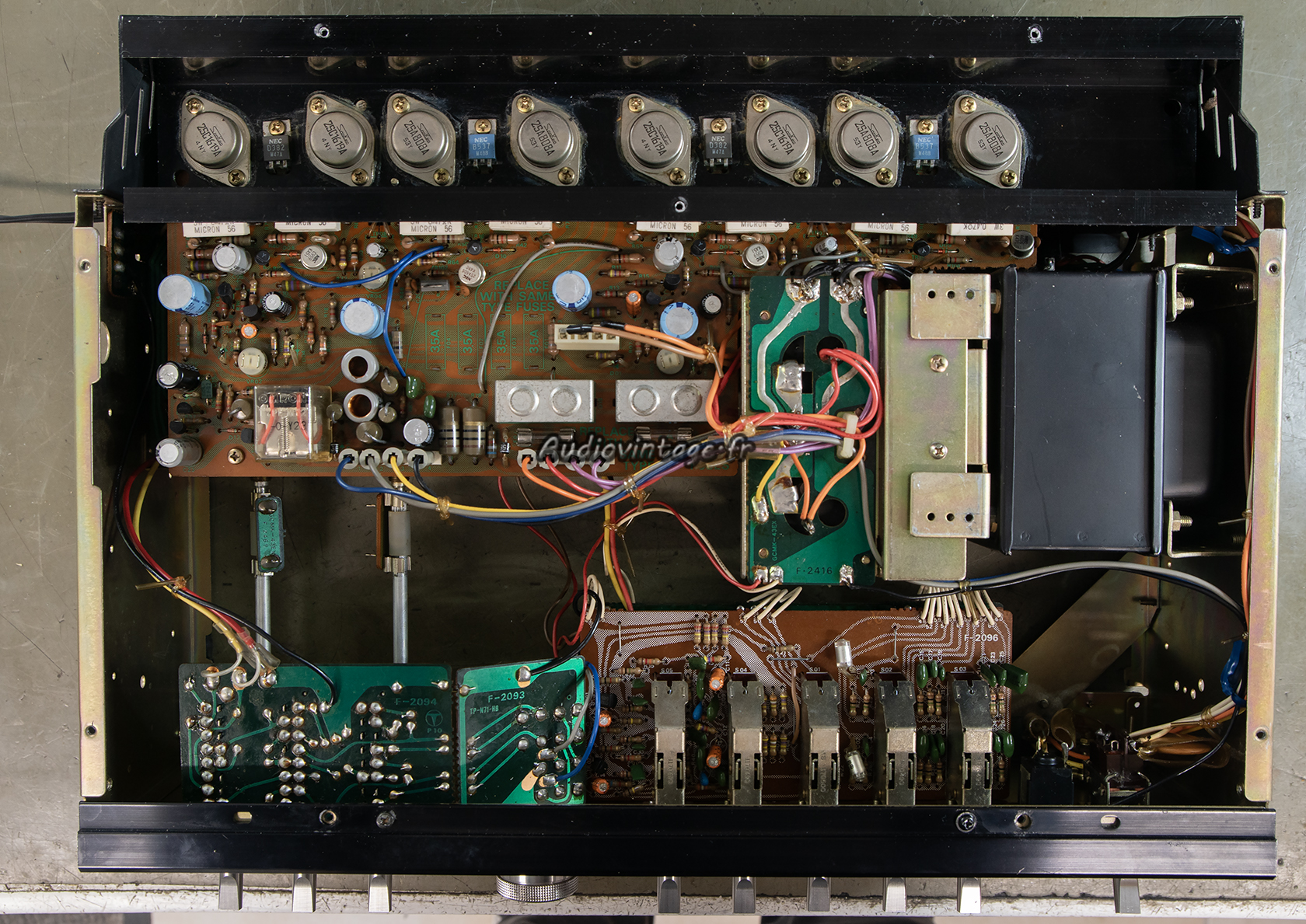

À sa réception, l’amplificateur fonctionne encore. Des traces de démontages sont visibles mais rien ne semble avoir été « touché » ou remplacé.
On a affaire aux traditionnels mauvais contacts dans les commandes, l’appareil grésille aléatoirement et une distorsion importante à bas niveau d’écoute est également le signe ici d’un relais dont les contacts sont oxydés.

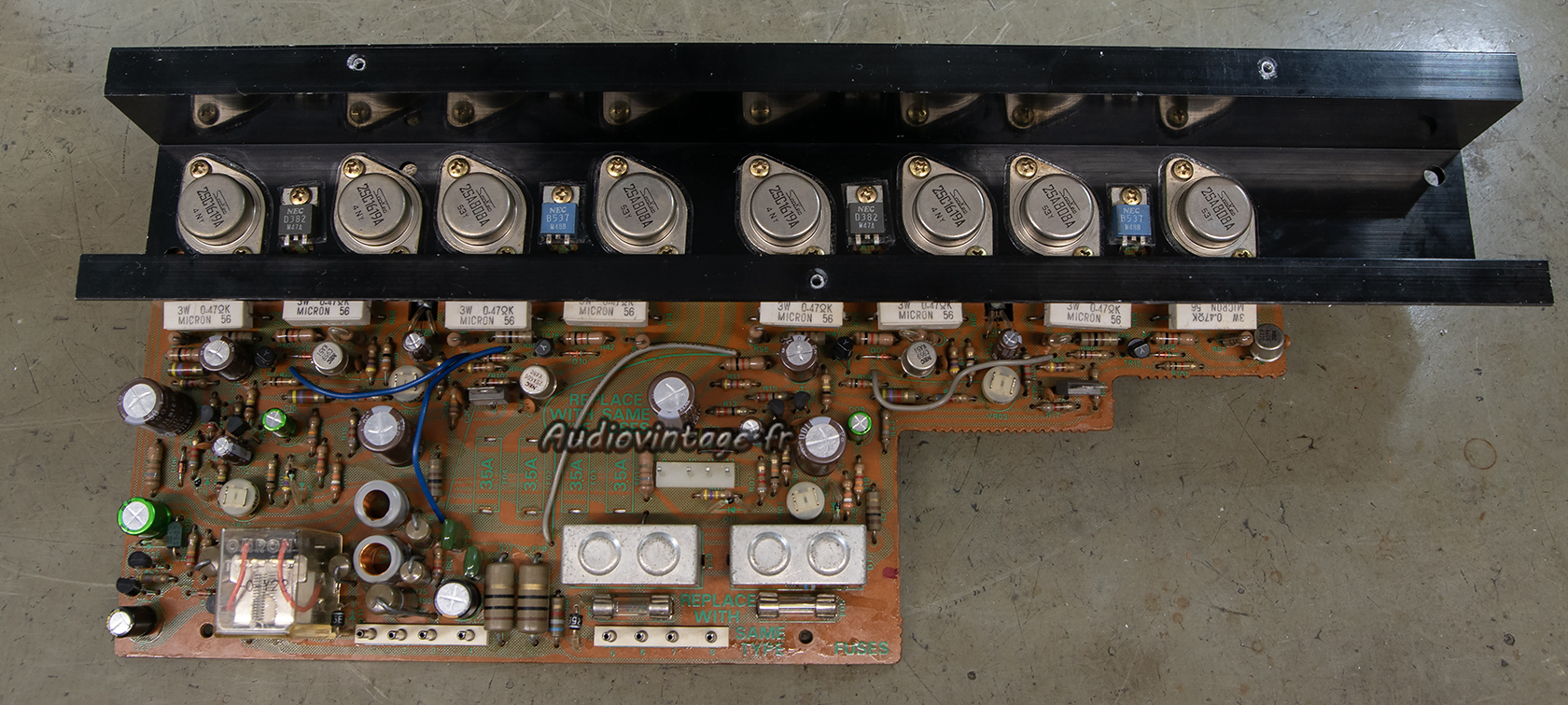

Retrait du circuit principal.

Tous les condensateurs chimiques sont neufs ainsi que certains transistors. Le relais a été retiré et ses contacts désoxydés.
La connectique rca, accessible une fois ce circuit retiré, est ressoudée par sécurité, c’est un souci commun à tous les Sansui ayant des connecteurs verticaux.

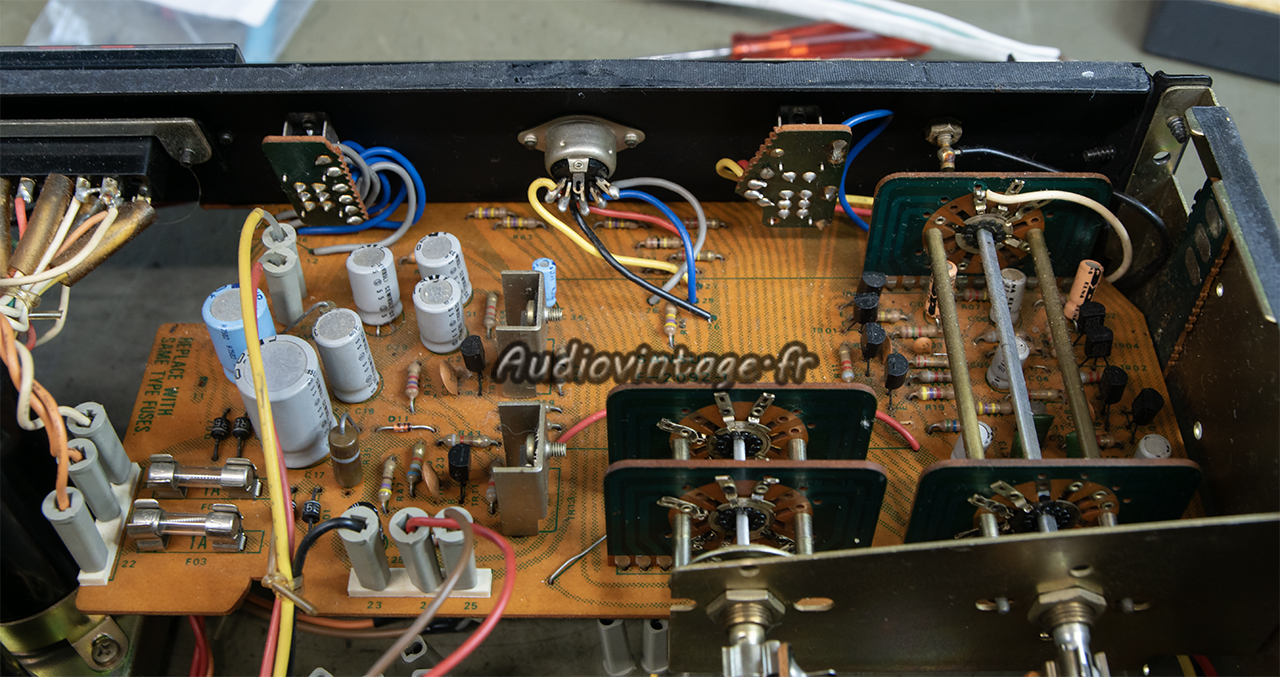

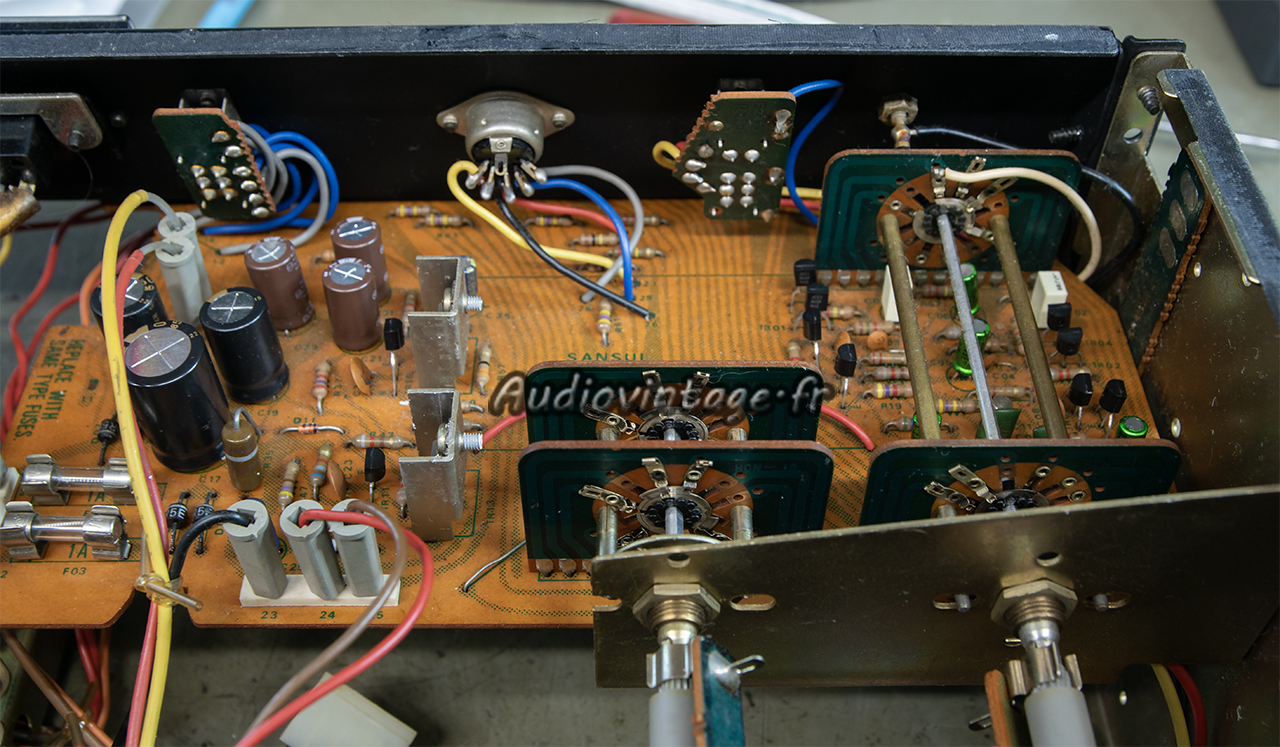

Ce circuit comporte à la fois l’alimentation stabilisée à gauche et l’étage phono à droite.

Tous les condensateurs chimiques sont remplacés ainsi que la grande majorité des transistors.

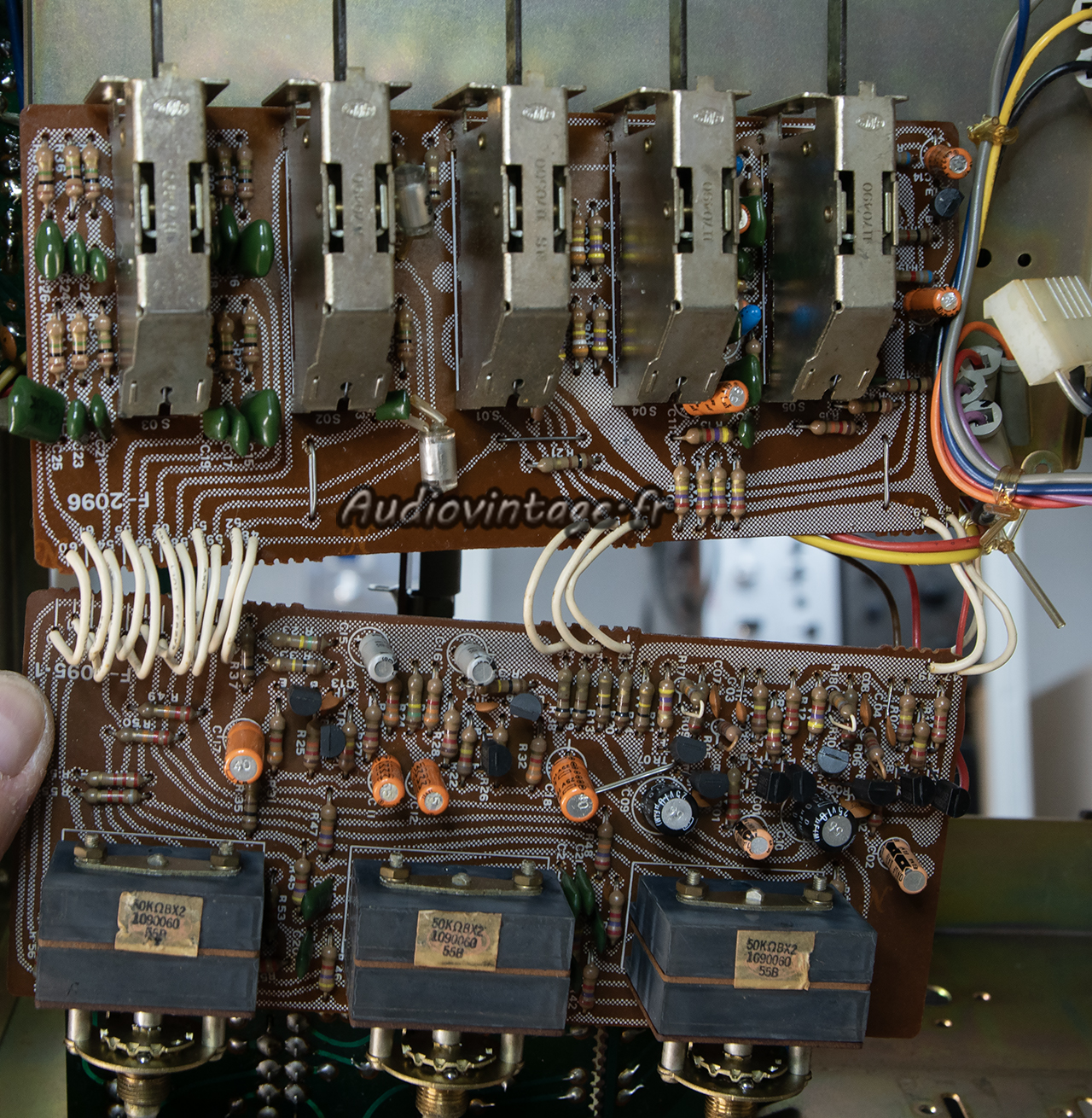

Les circuits de tonalités et filtres.

Condensateurs chimiques et transistors remplacés.

Les condensateurs chimiques de filtrage sont sur la mauvaise pente avec une valeur capacitive qui a beaucoup baissé, à remplacer.

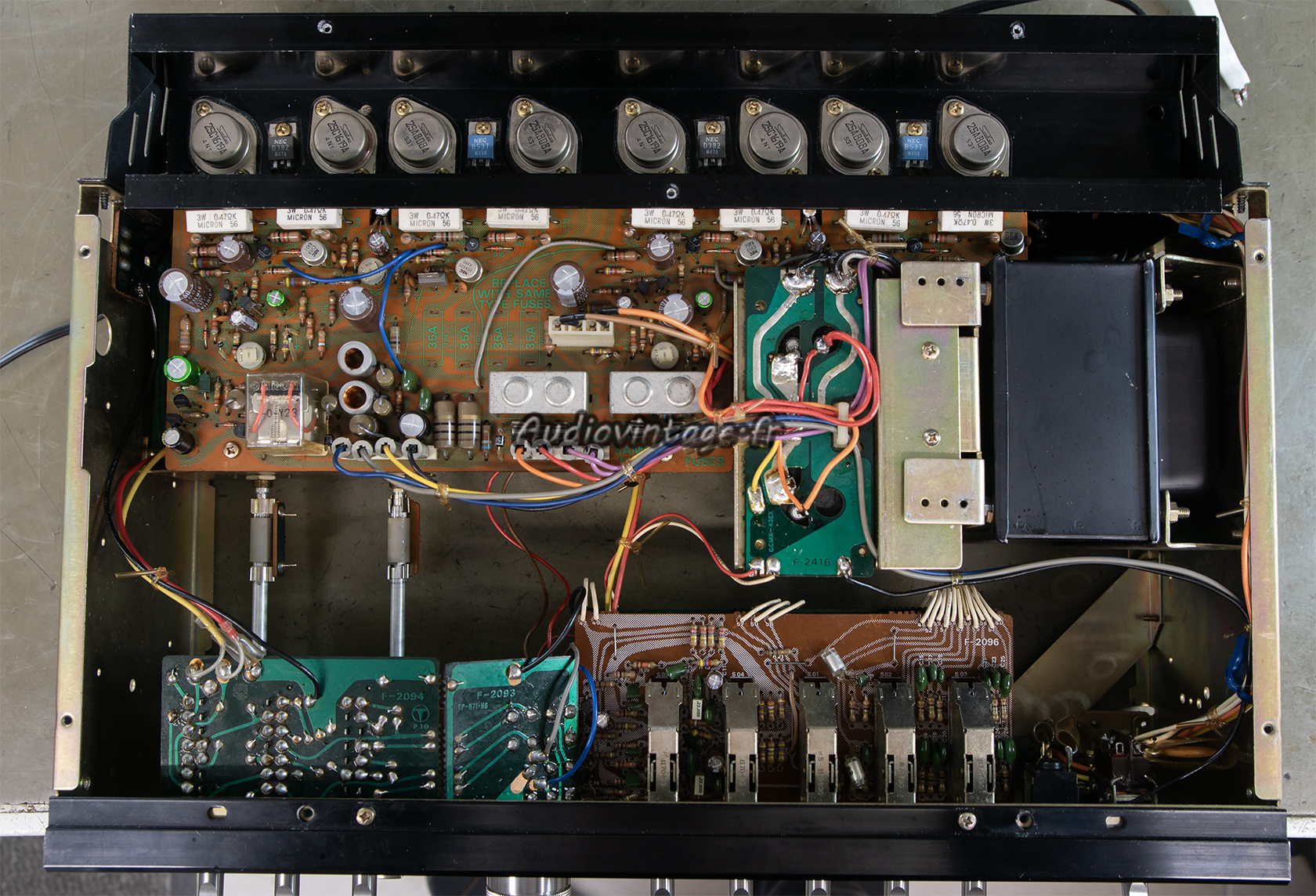

Condensateurs de filtrage neufs en place, tous les circuits sont remontés dans le châssis.
Les commandes son nettoyées, les réglages de courants de repos et d’offsets sont faits.

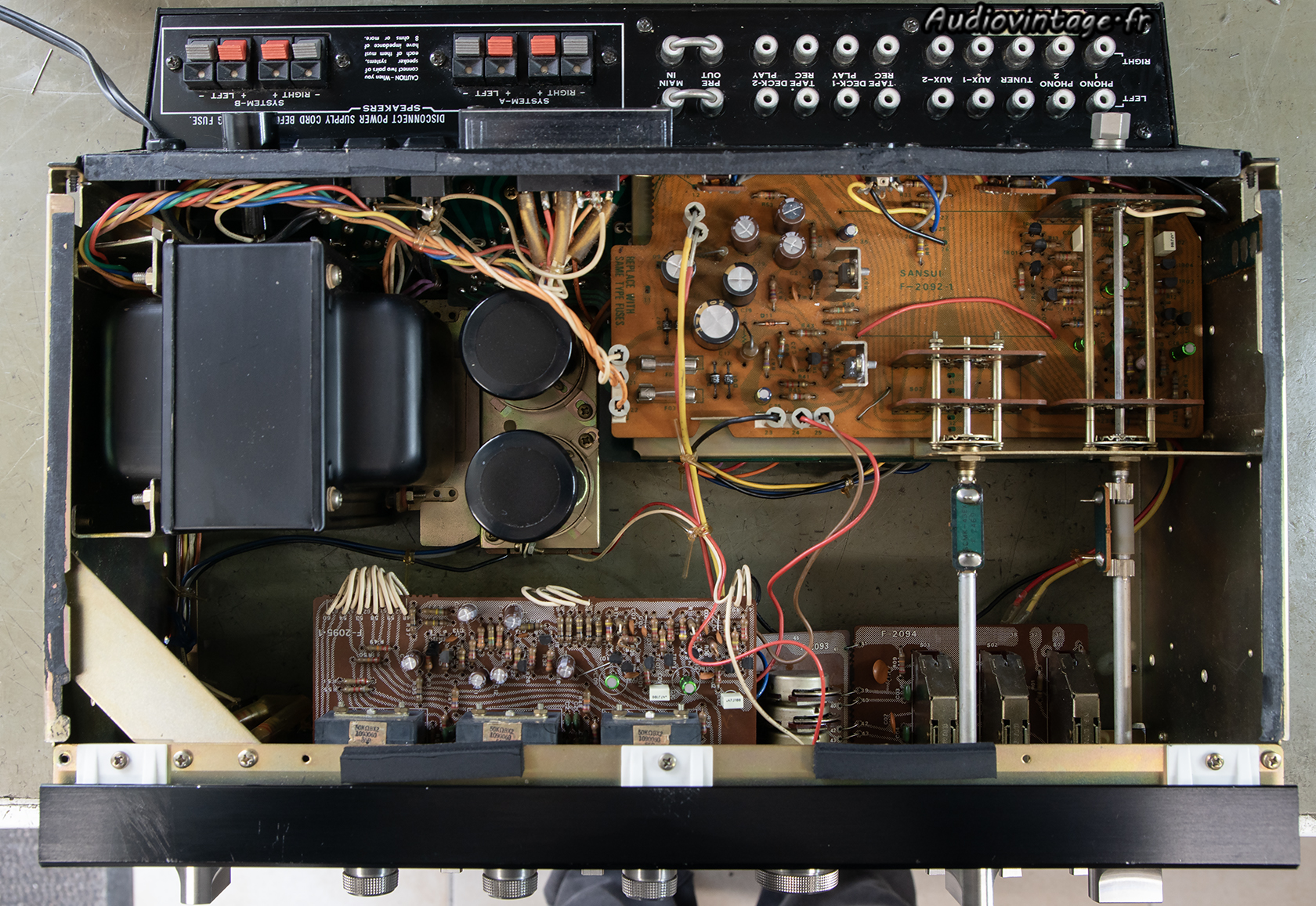

Terminé.

Les mesures :

Les mesures sont nécessaires, il n’est pas concevable de parler de restauration ou de remise en état sans contrôler le résultat par un passage au banc audio professionnel conçu à cet usage.
Ne confiez pas vos précieux appareils à des techniciens qui ne veulent pas faire ces mesures. C’est le seul et unique moyen de vérifier si l’appareil est en bon état de fonctionnement et conforme aux caractéristiques attendues.
L’expérience et les compétences du technicien qui réalise ces mesures lui permettent de visualiser un éventuel problème passé inaperçu à l’oreille, mais qui ne manquera pas de venir jouer les trouble-fête à court terme.
C’est donc l’assurance pour vous d’avoir une machine qui a été correctement remise en état, et pour le technicien, de ne pas vous revoir pour ce même appareil.
Pour autant les mesures affichées ici ne permettent pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x55w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x55w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x50w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
