J’ai déjà présenté sur ces pages un Denon PMA-700Z. C’est toujours un très bon amplificateur, toujours aussi compliqué et avec une maintenance très longue…
Il fonctionne encore, très mal. Le principal souci est qu’il se met en sécurité si on active les correcteurs de tonalité, et pour cause, il y a 19vdc en sortie de ce circuit.
La visserie est incorrecte, un canal d’amplification chauffe beaucoup trop (courant de repos trop fort), le relais est très oxydé, il y a beaucoup trop de souffle, il est très gras, probablement suite l’utilisation d’un nettoyant quelconque partout dans l’appareil, et même en faisant abstraction autant que possible de tout ces soucis, qu’est-ce qu’il sonne mal !

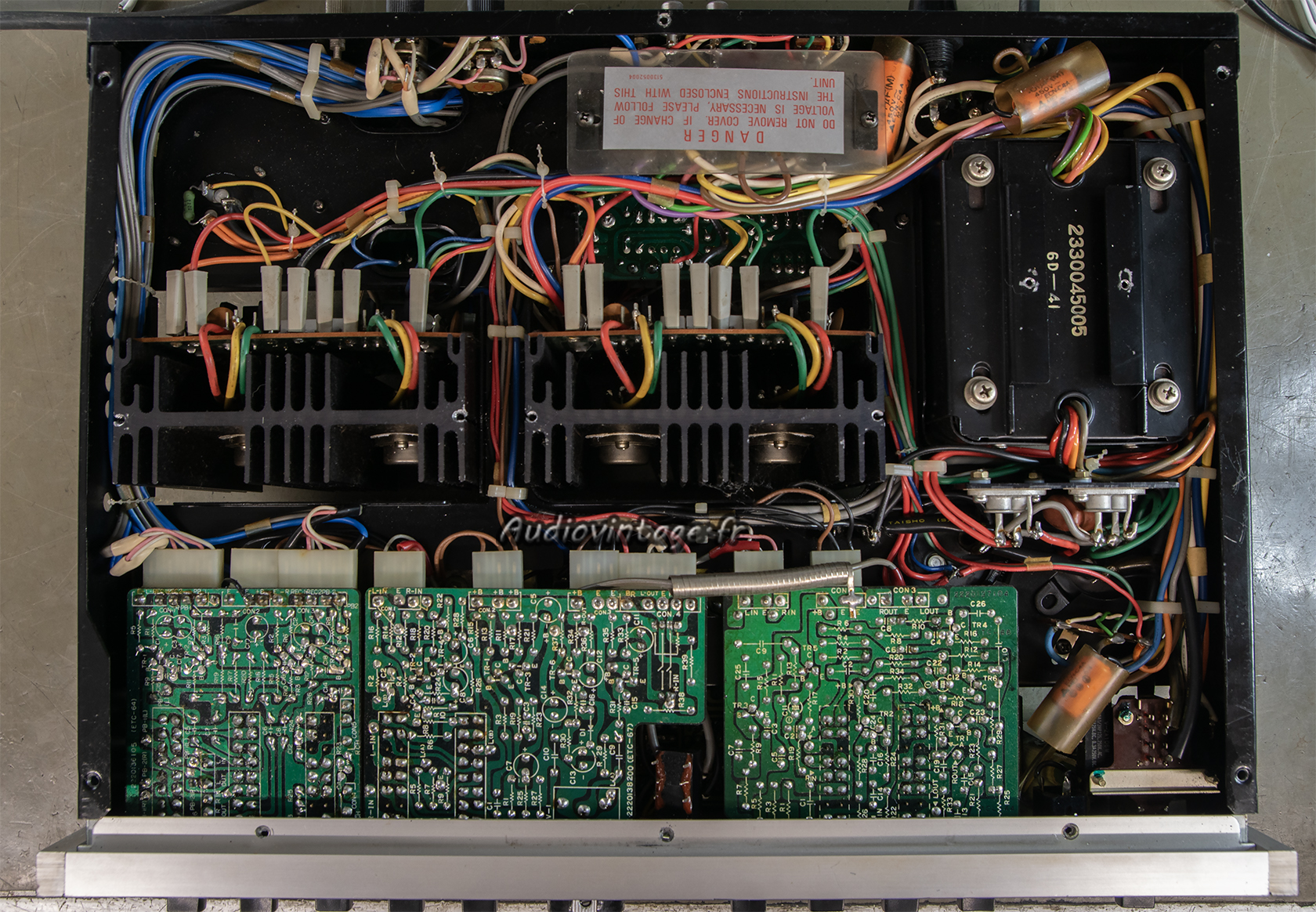

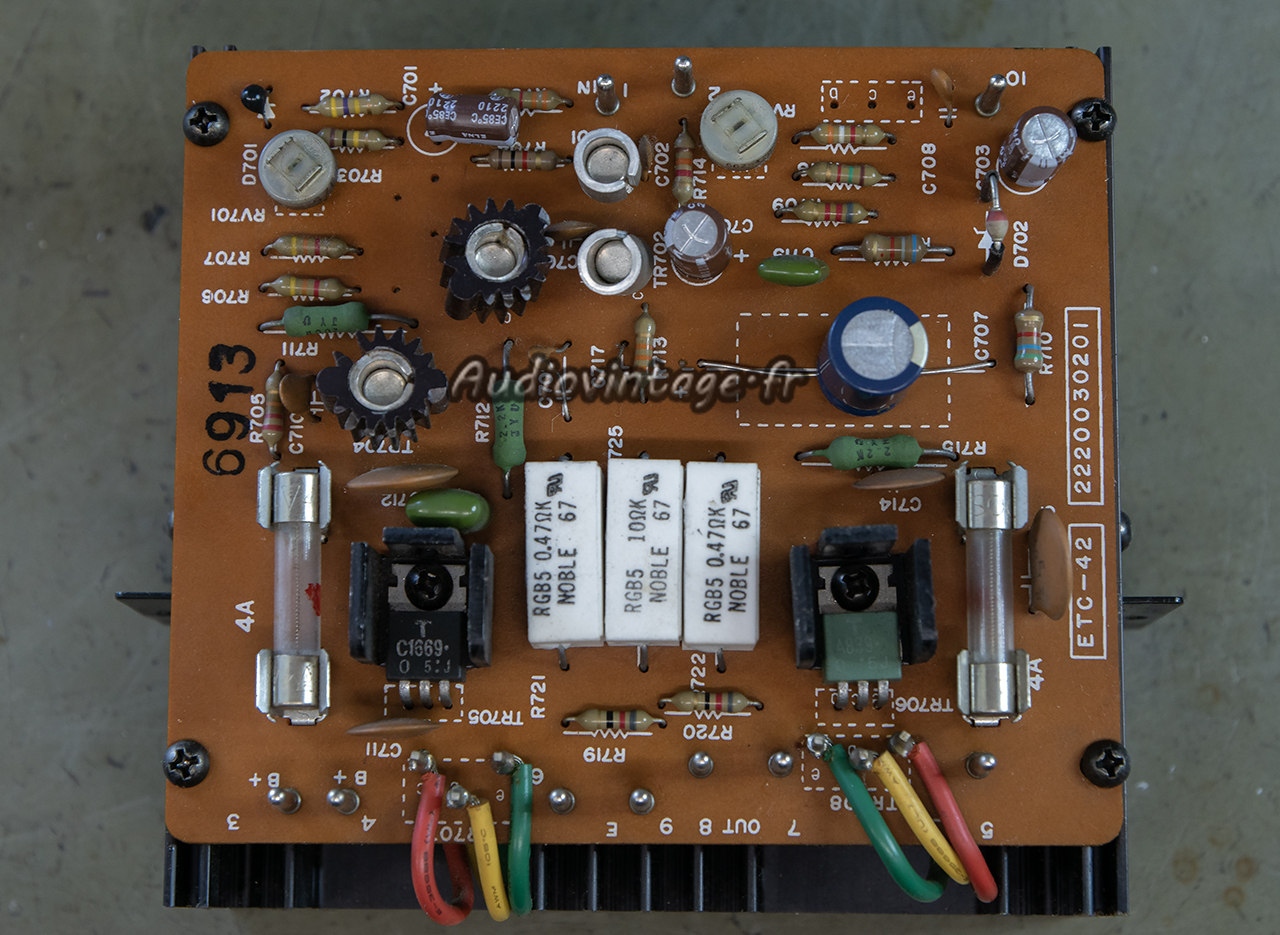

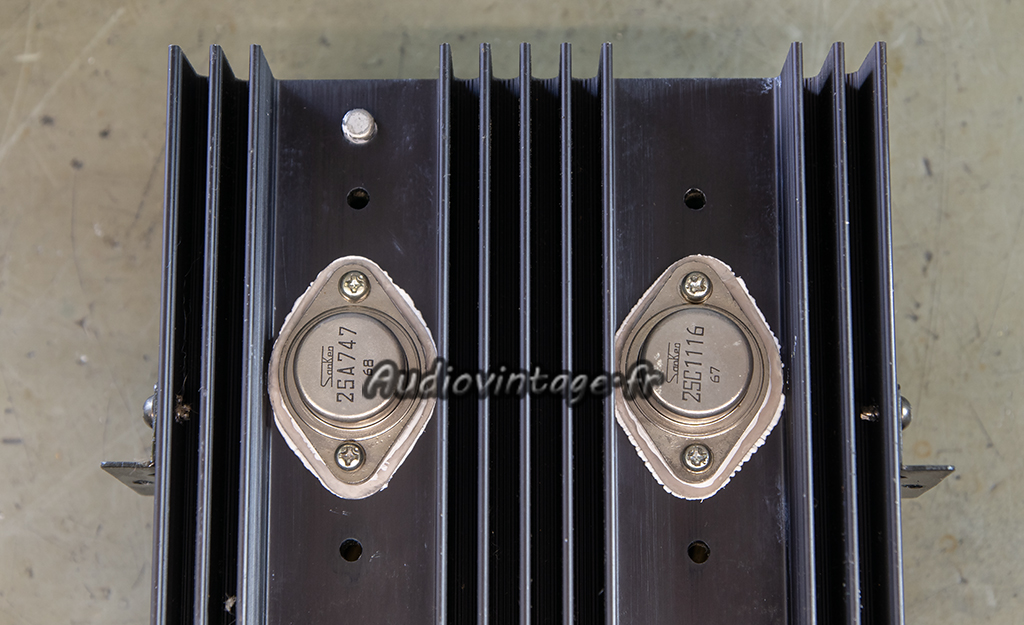

Je commence par le plus simple, les étages de puissances.
Condensateurs chimiques neufs.
Isolants neufs et graisse fraiche.
Le circuit de tonalité, avec ses pistes sur les deux faces du circuit.
Tous les condensateurs chimiques ainsi que les transistors (un était défectueux) sont remplacés.
Les points de soudures présents sur les deux faces sont repris.
Le circuit des filtres.
Condensateurs chimiques et transistors neufs.
Le circuit de gain et de sortie du préampli, équipé d’un relais de muting.
Tous les transistors et les condensateurs chimiques sont remplacés.

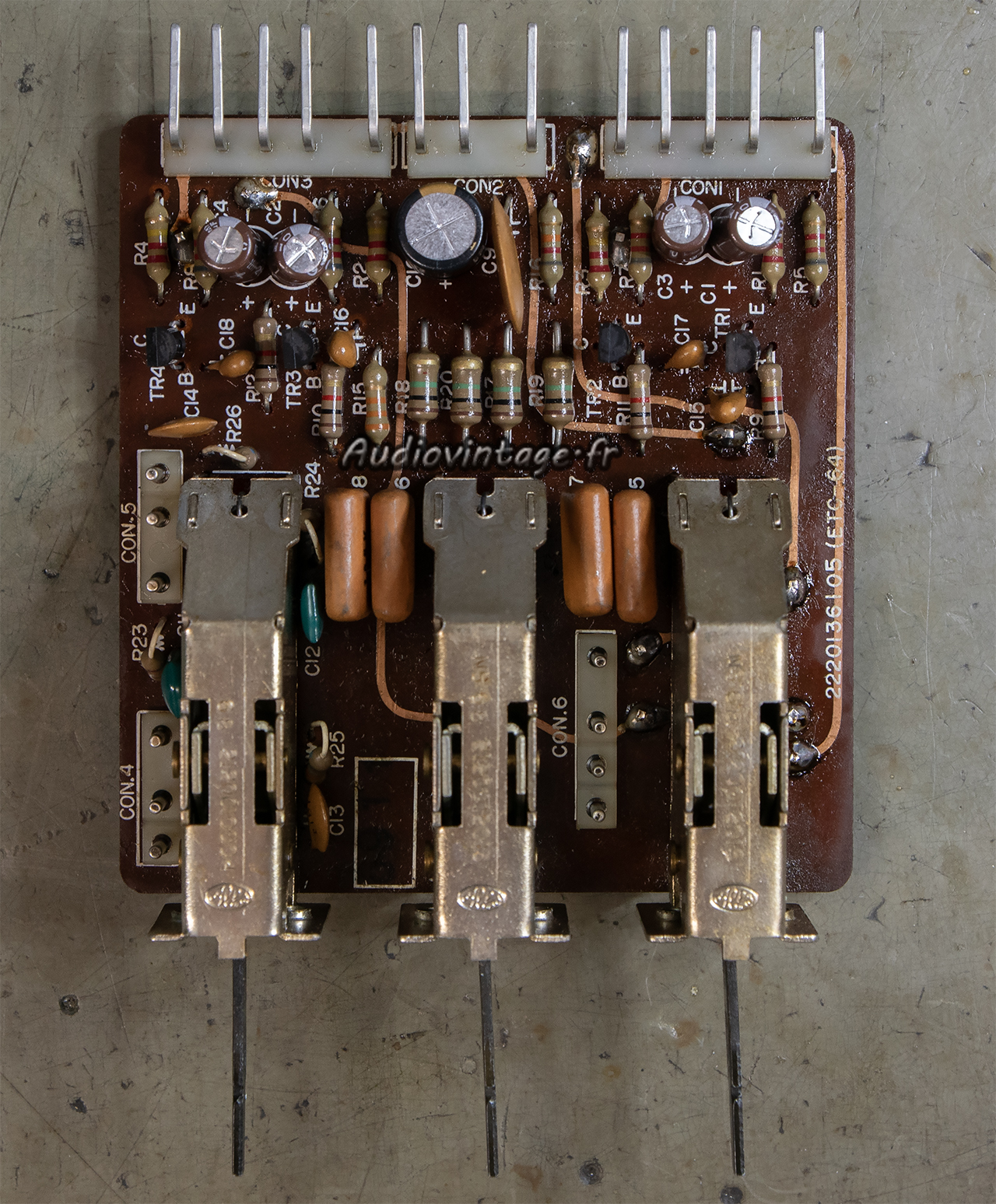

Le circuit tape et copy.
Tous les transistors et les condensateurs chimiques sont remplacés.

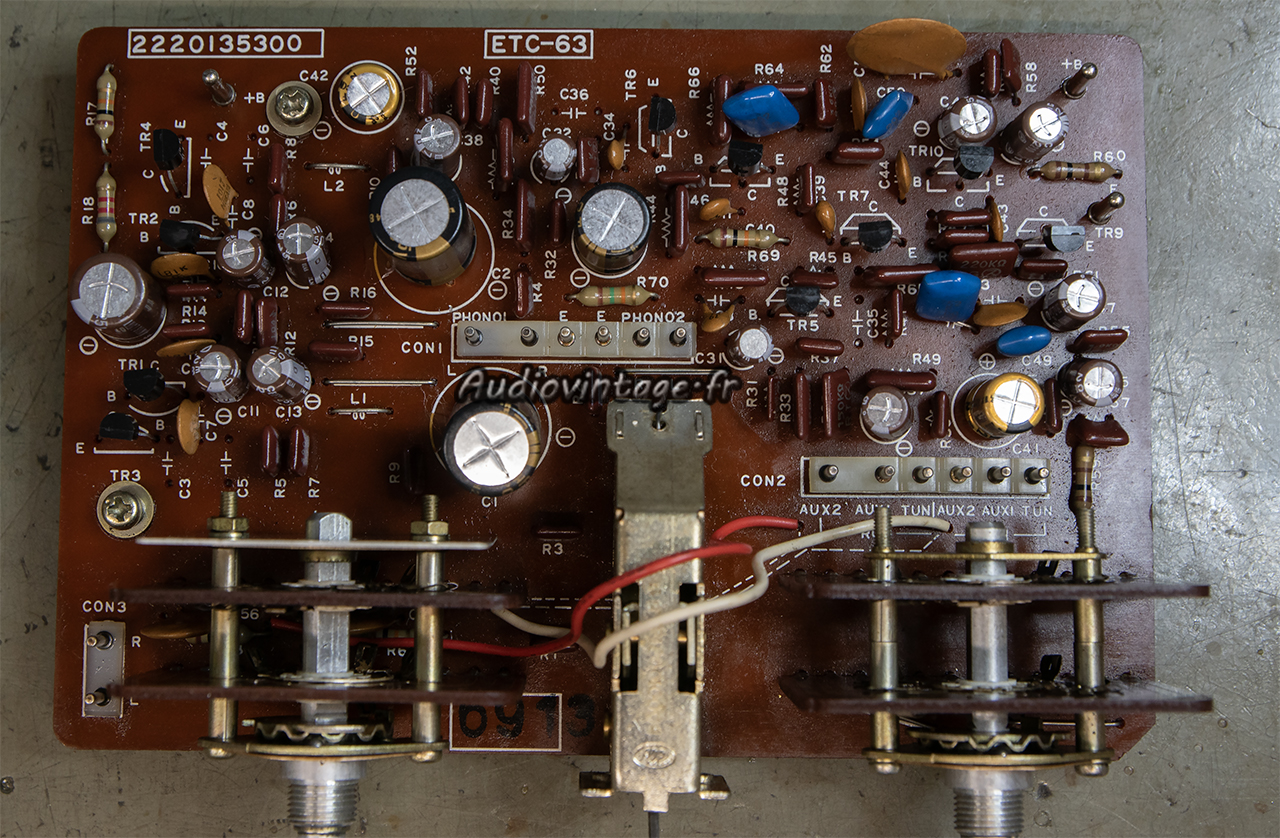

Et voici l’étage phono.
Tous les transistors et les condensateurs chimiques sont remplacés.

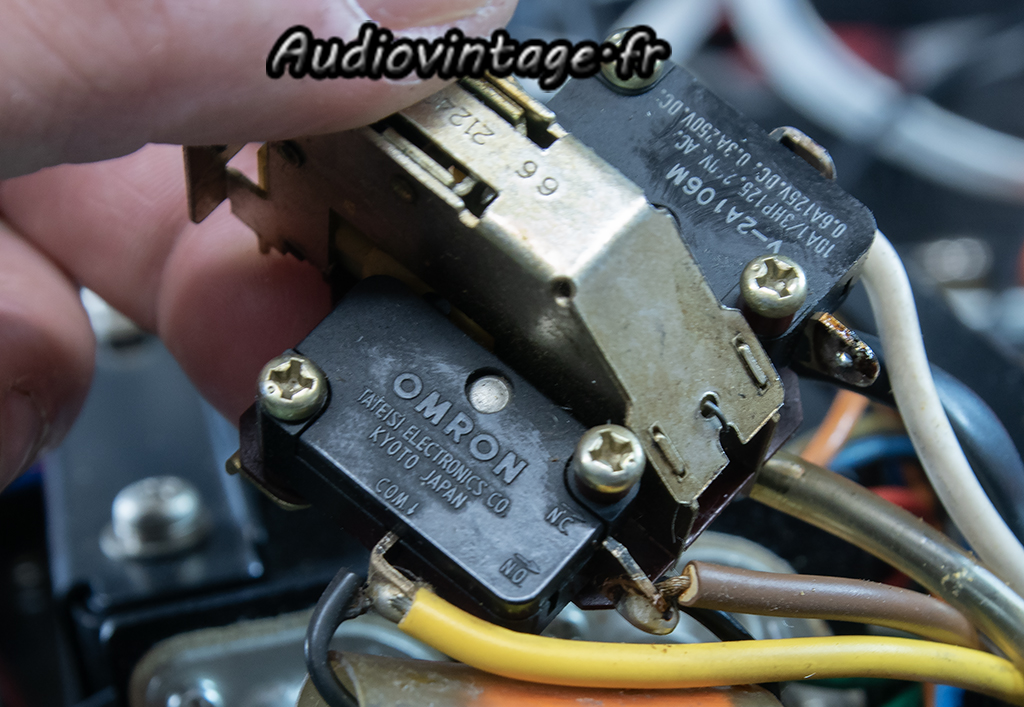

Je vous présente le switch on/off et ses deux interrupteurs « micro switch »
Celui-là, il m’a fait des misères avec des bruits très forts dans les enceintes à l’utilisation.
Les deux micro switches ont été ouverts. Celui-là nécessite visiblement une sérieuse désoxydation, mais les contacts ne sont pas rongés, les deux sont donc réutilisables et seront remis en place après les soins appropriés.

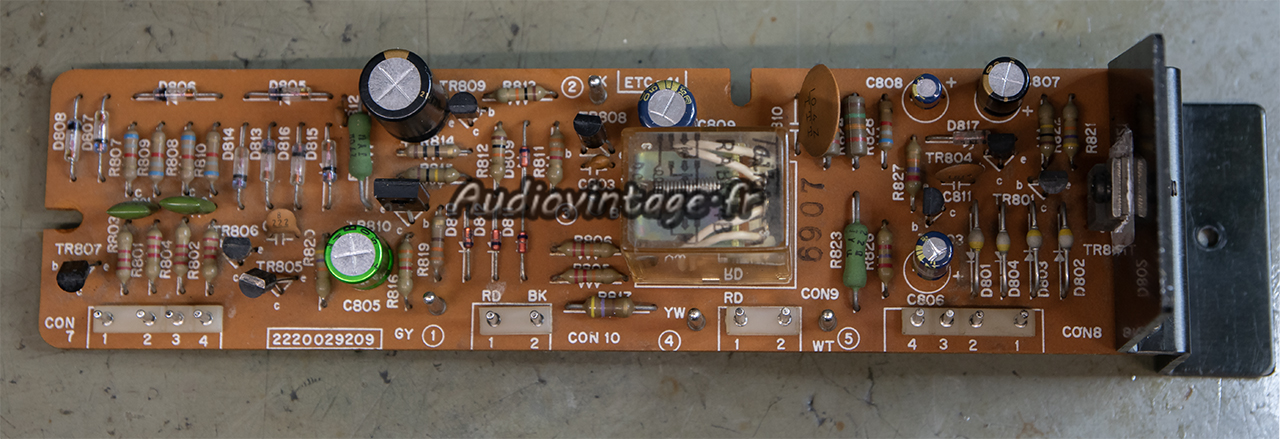

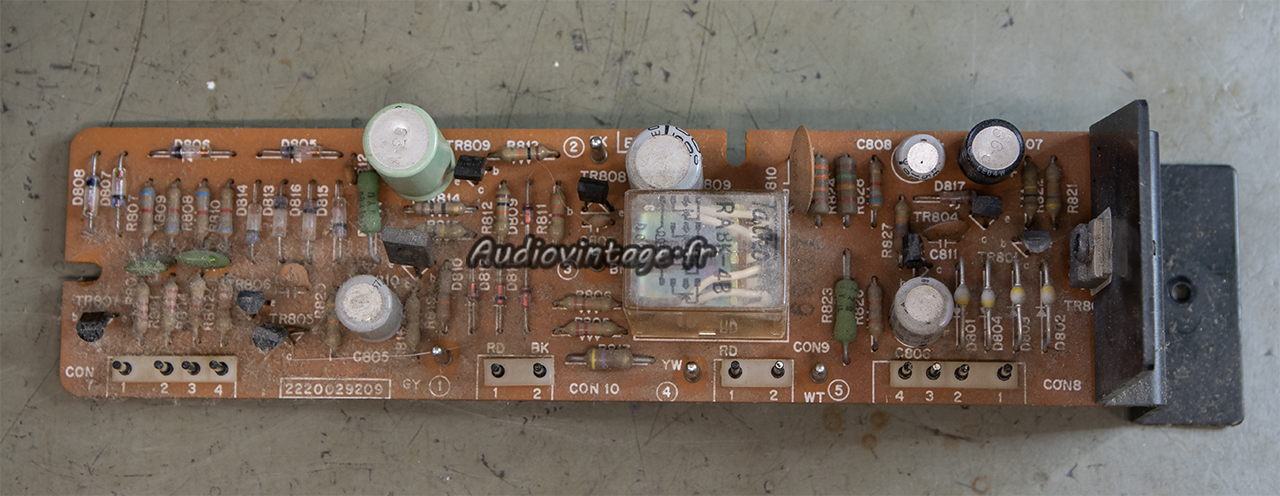

Le circuit de protection et d’alimentation.
Relais désoxydé, condensateurs chimiques neufs ainsi que de nombreux transistors.
Le double condensateur d’alimentation de la section préampli a été remplacé par deux condensateurs chimiques simple montés dans un adaptateur de ma conception, pas mal non ? 😊
Les condensateurs de filtrage d’alimentation de la section ampli sont remplacés. Les commandes nettoyées. L’alimentation passe de 220v à 240v, les réglages habituels de bias et d’offsets sont faits.
Terminé !

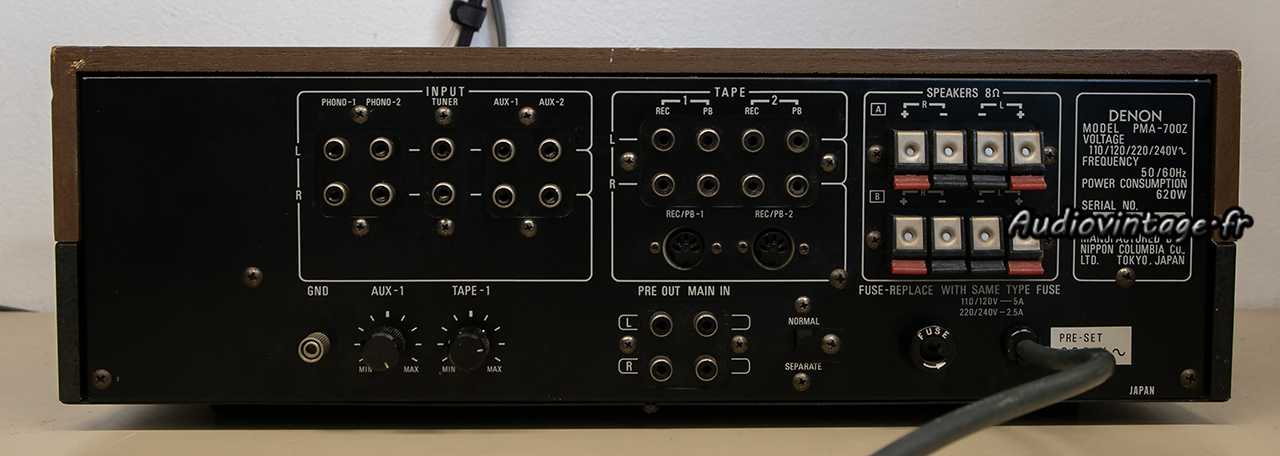

Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x70w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

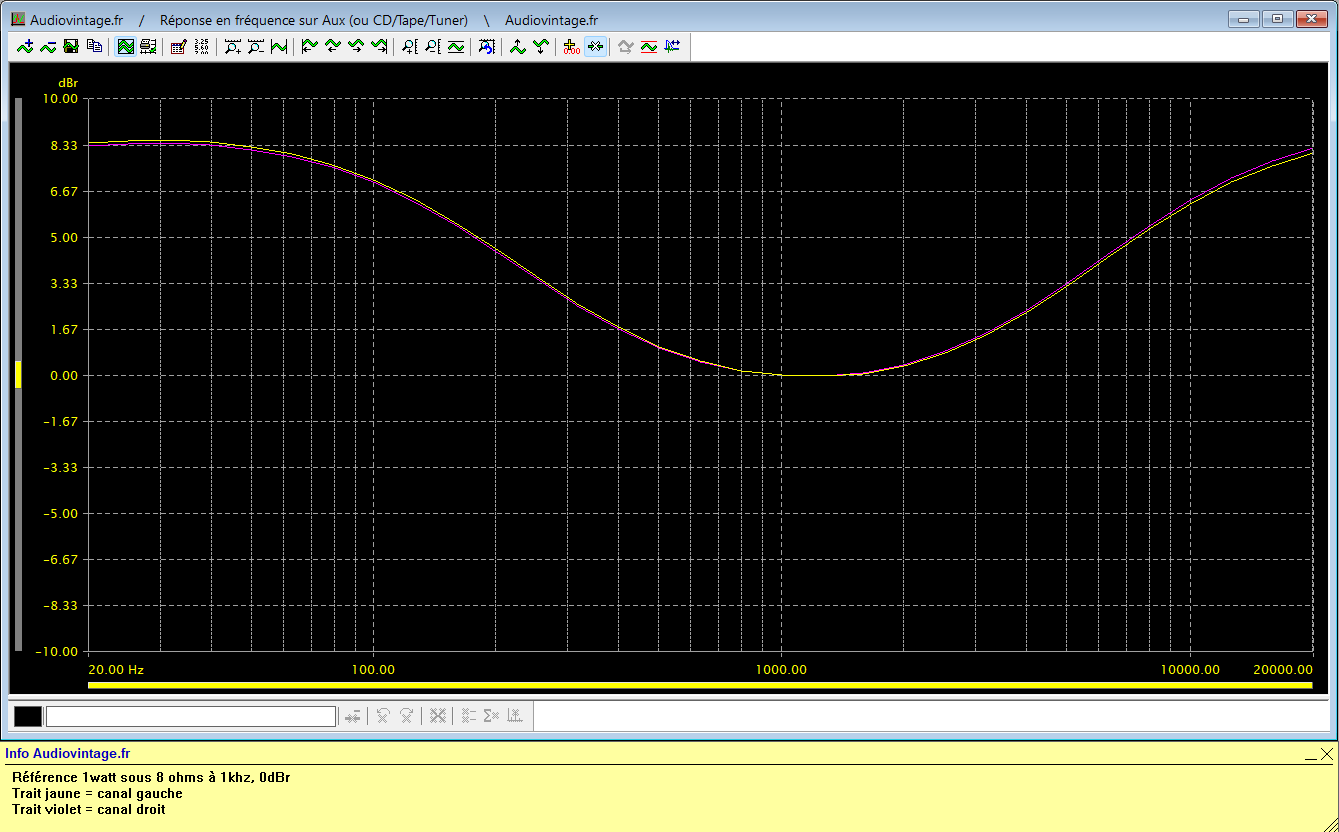

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness actif.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres.

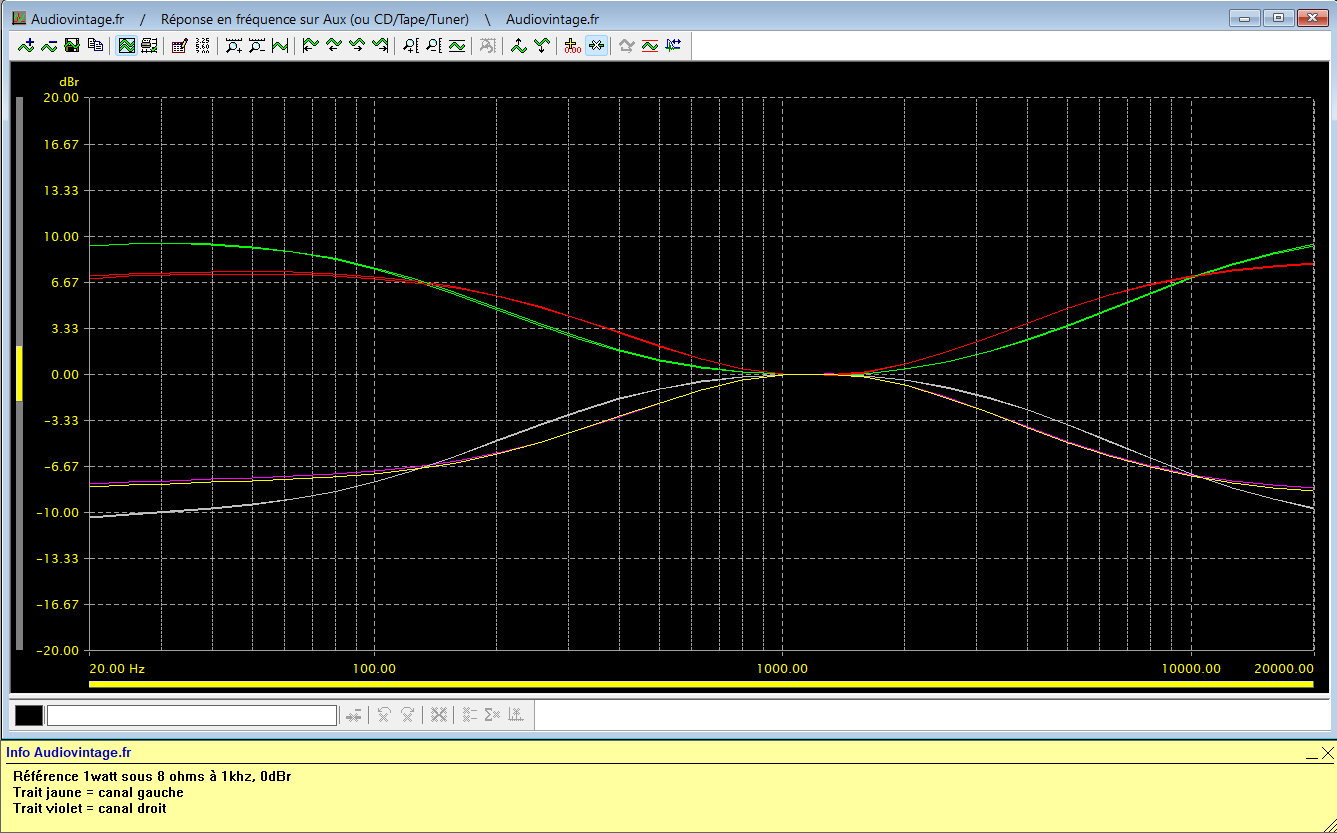

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi, en fonction des fréquences de coupures.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x70w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono MM:
Distorsion à 2x1w sous 8 ohms, entrée phono MM, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MM, tone defeat.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MM, tone defeat.
Rapport signal bruit à 2x70w sous 8 ohms, entrée phono, tone defeat.
Les mesures sur entrée phono MC:
Distorsion à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

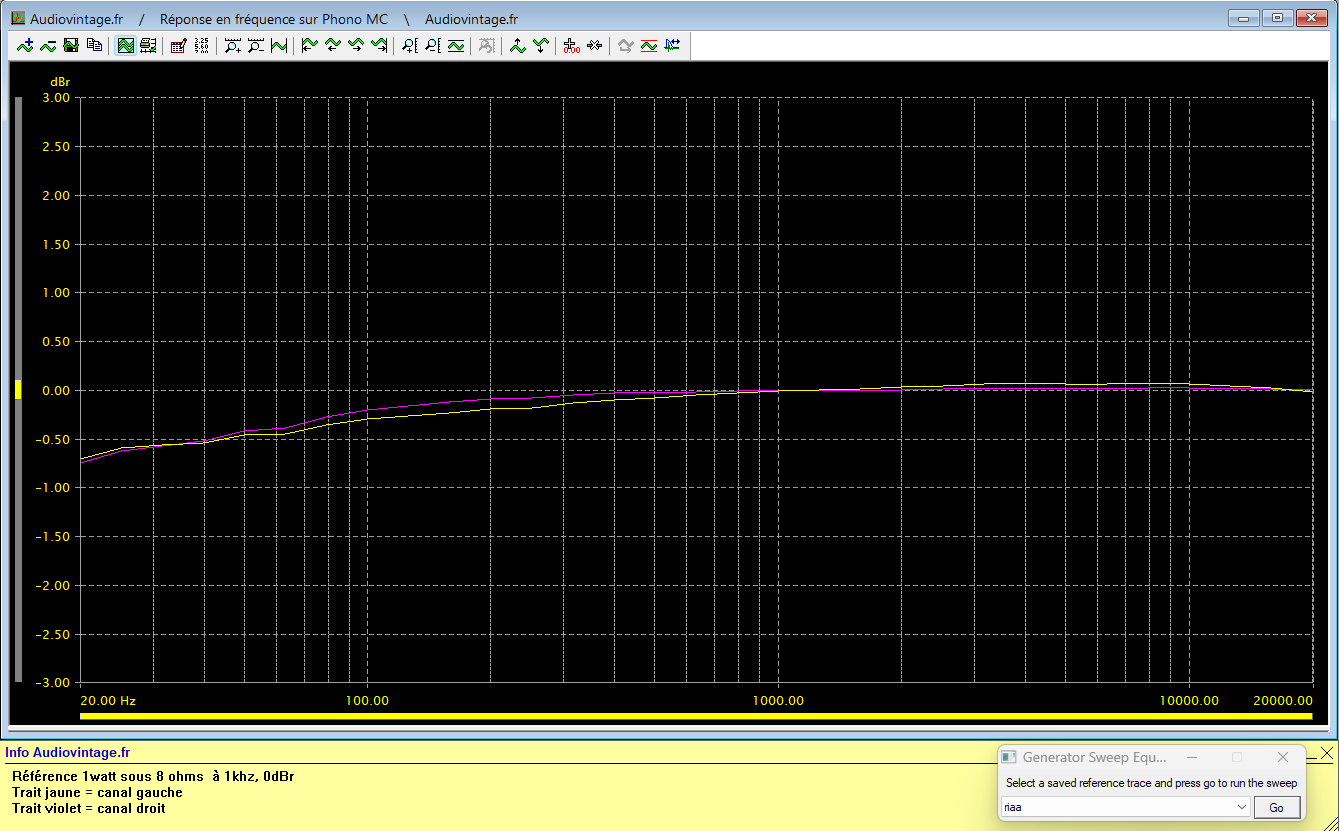

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

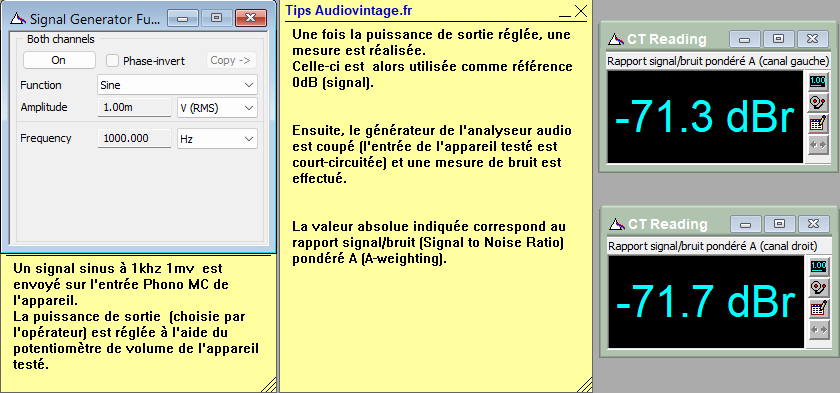

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MC, tone defeat.
Rapport signal bruit à 2x70w sous 8 ohms, entrée phono MC, tone defeat.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
