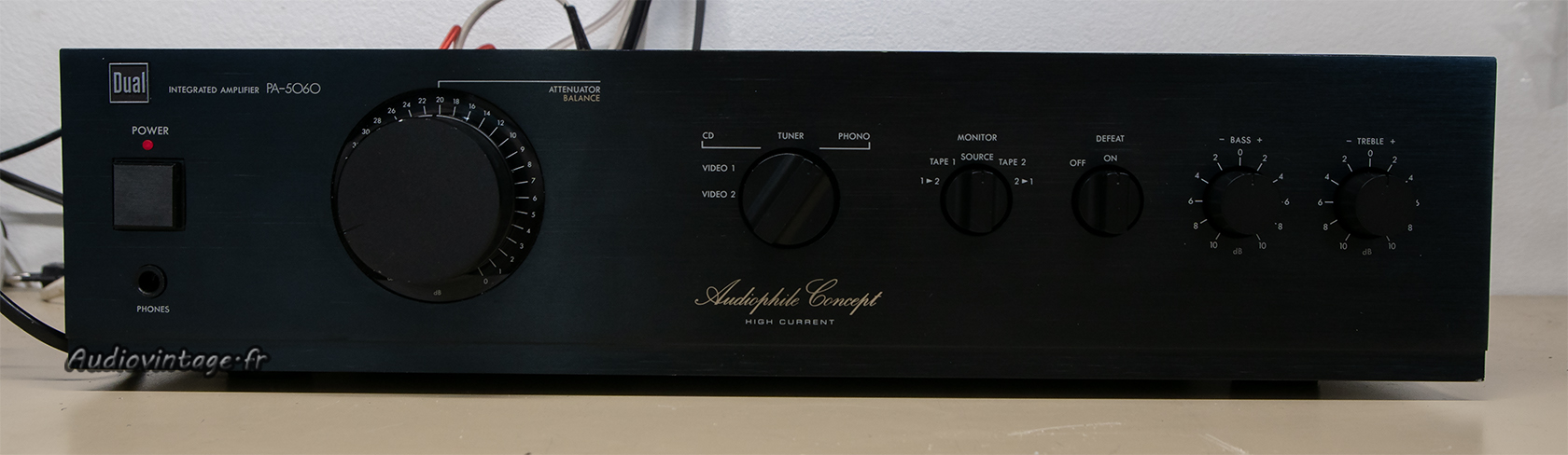

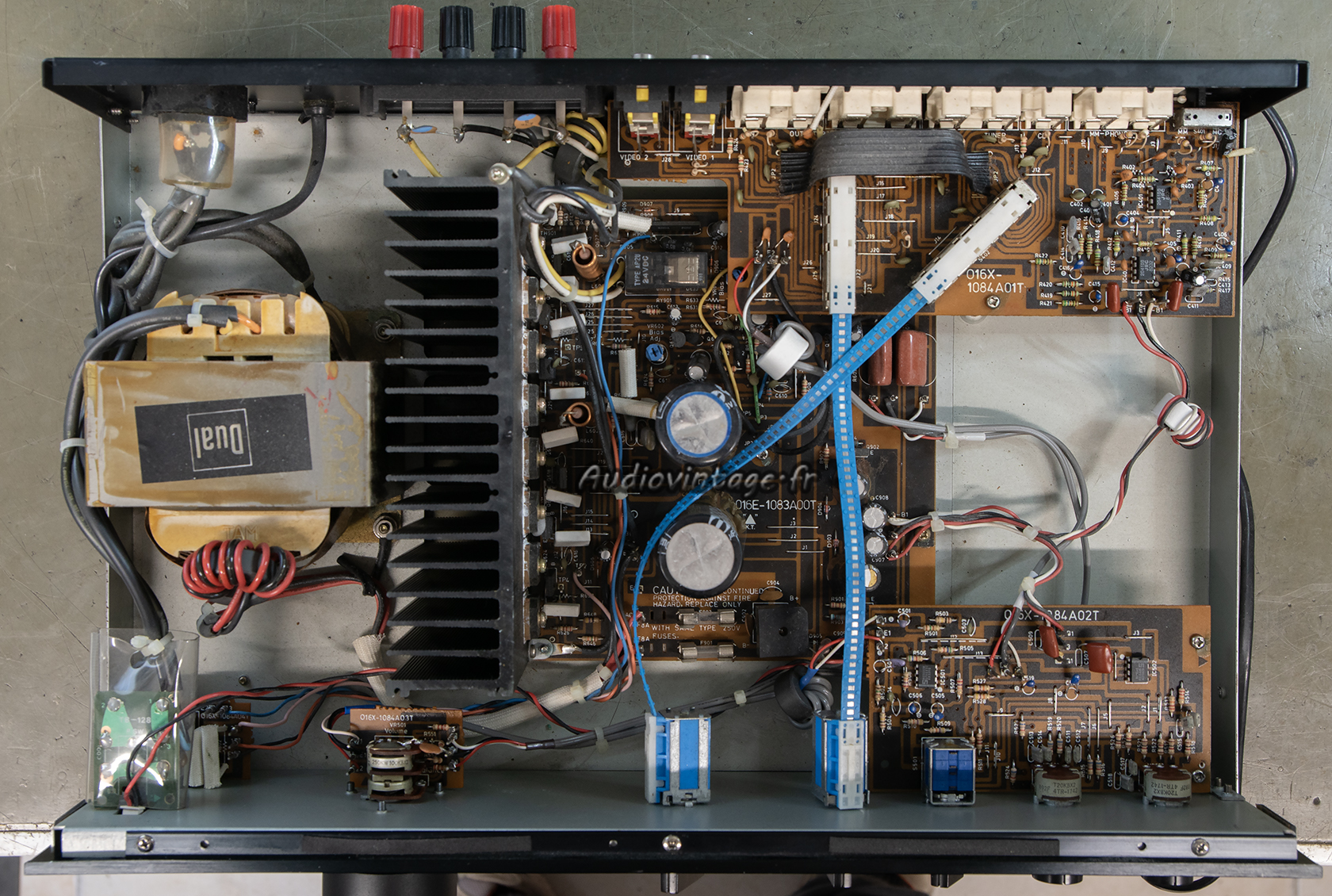

Un amplificateur Dual PA-5060 avec quelques petits soucis.

Des mauvais contacts dans les commandes et un relais dont les contacts sont oxydés n’aident pas à écouter de la musique dans de bonnes conditions.

Le relais est retiré, ouvert et ses contacts vont être désoxydés.

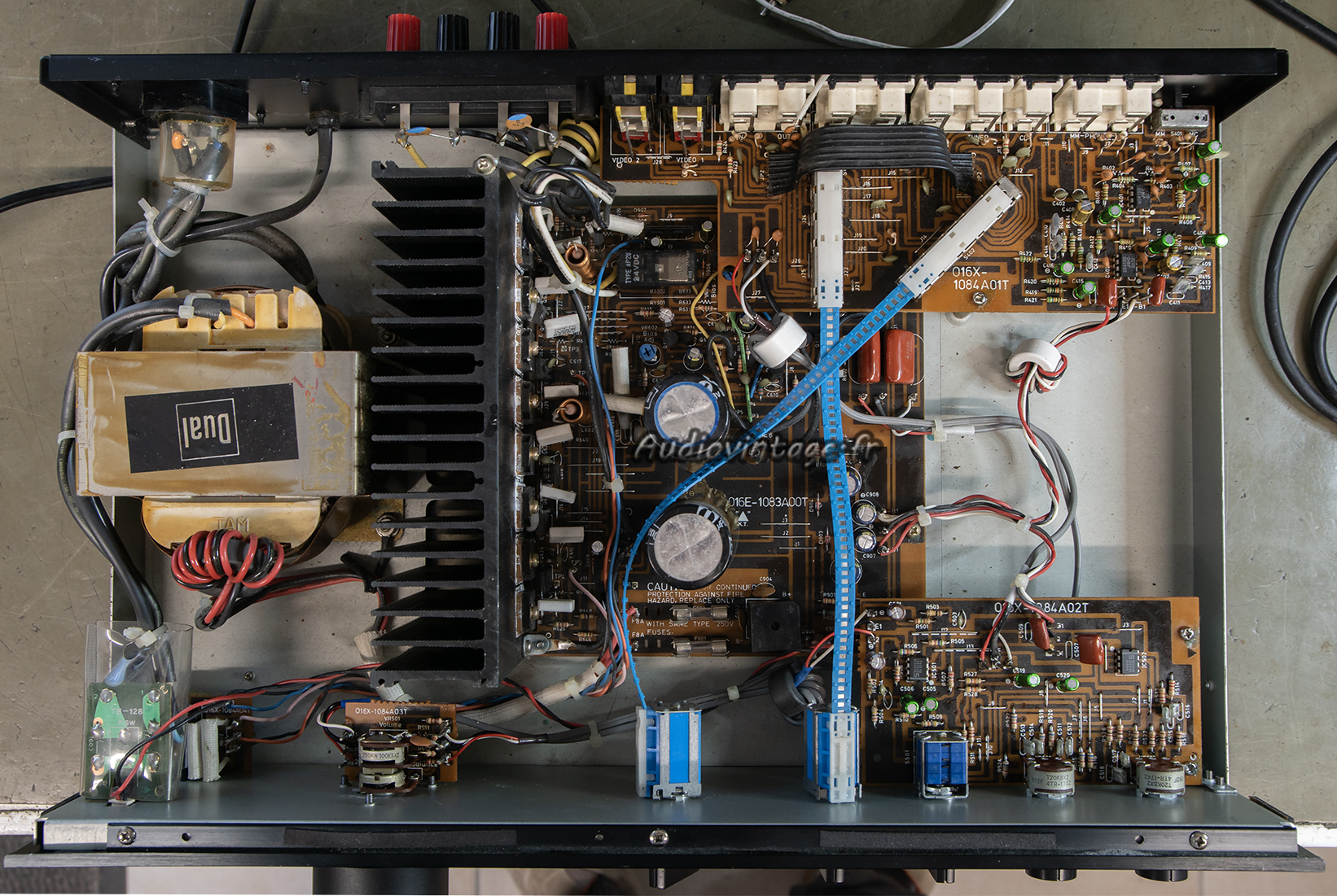

Pour le reste, les petits condensateurs chimiques sont remplacés, y compris les tantales dont certains étaient vraiment en très mauvais état. Les deux capas de filtrage ne présentant aucune usure particulière, elles restent en place.
Les commandes sont nettoyées, les courants de repos ajustés. Terminé.

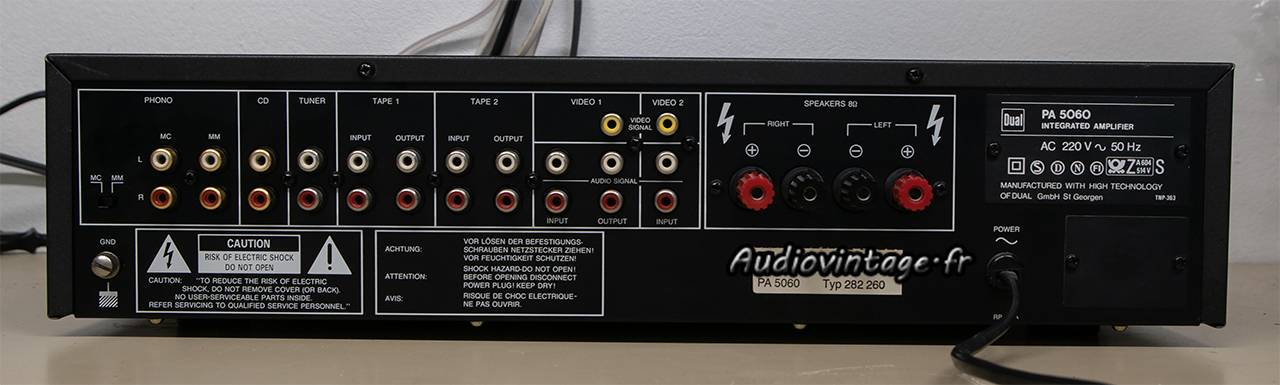

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée CD :

Distorsion à 2x1w sous 8 ohms, entrée CD, tone defeat.

Distorsion à 2x60w sous 8 ohms, entrée CD, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, tone defeat.

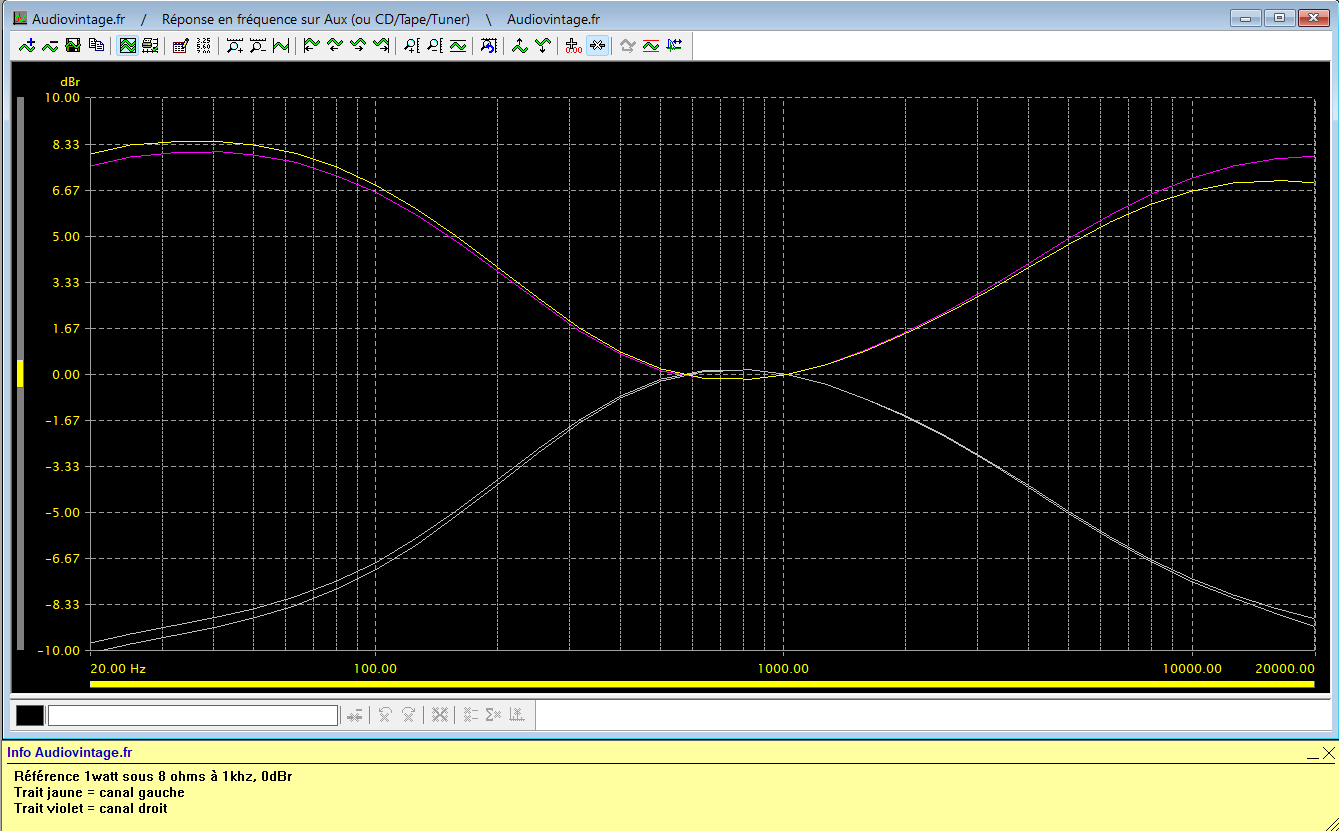

Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, correcteurs au mini puis au maxi.

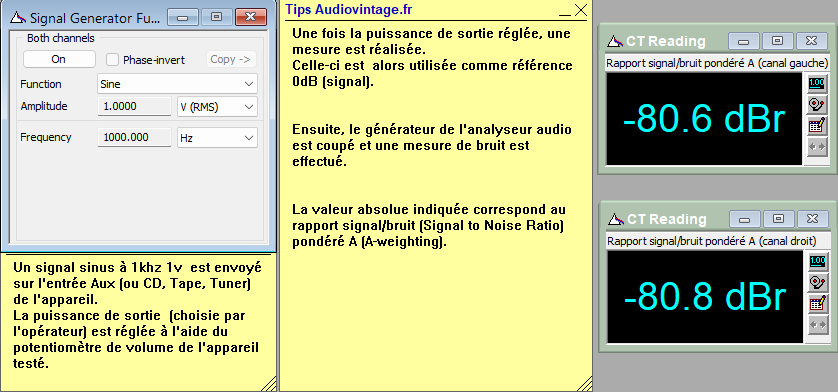

Rapport signal bruit à 2x1w sous 8 ohms, entrée CD, tone defeat.

Rapport signal bruit à 2x100w sous 8 ohms, entrée CD, tone defeat.

Les mesures sur entrée phono MM :

Distorsion à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

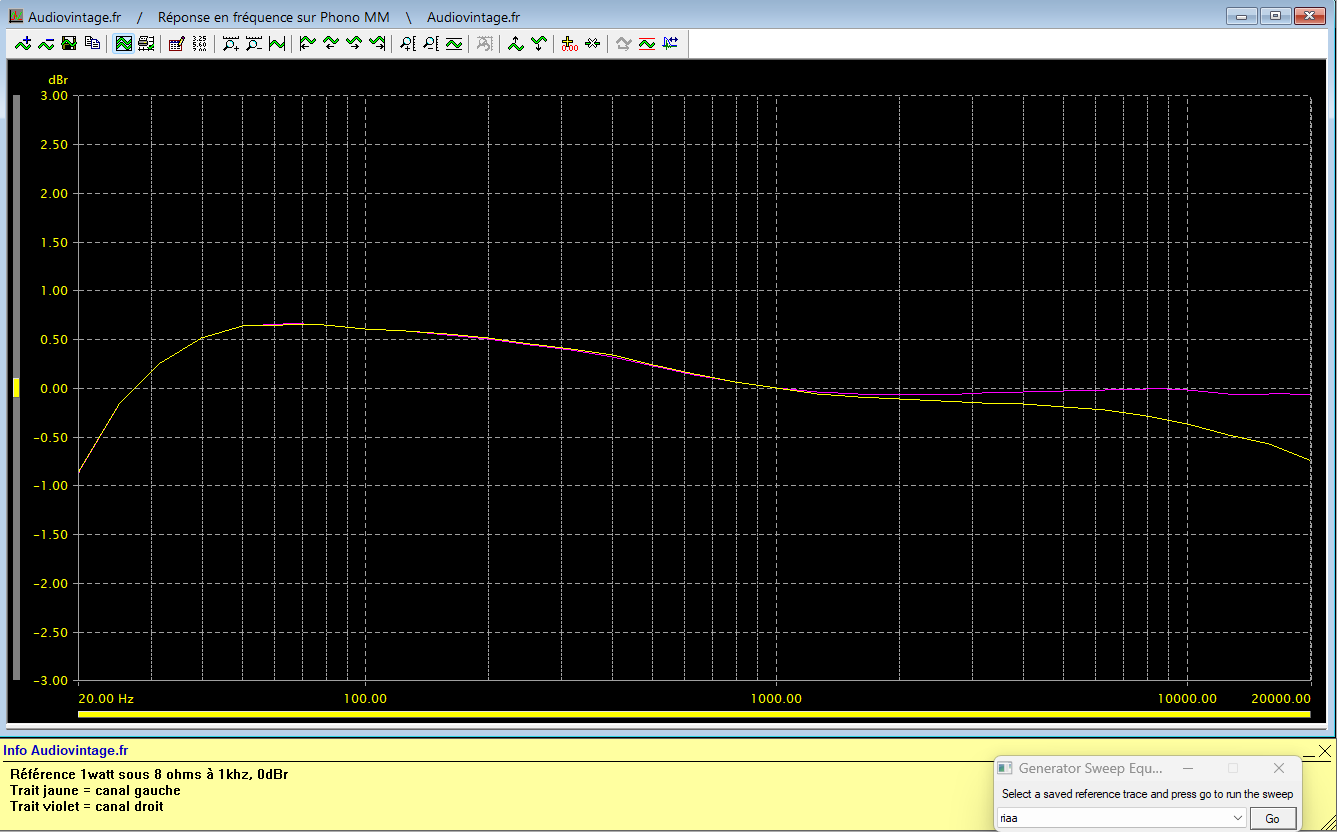

réponse en fréquence à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

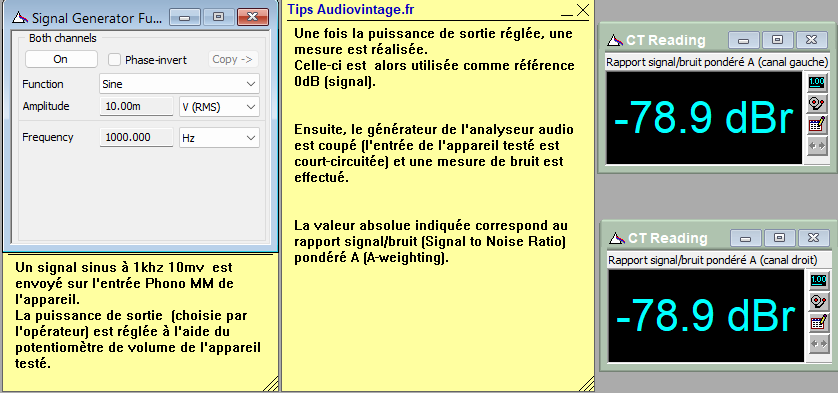

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

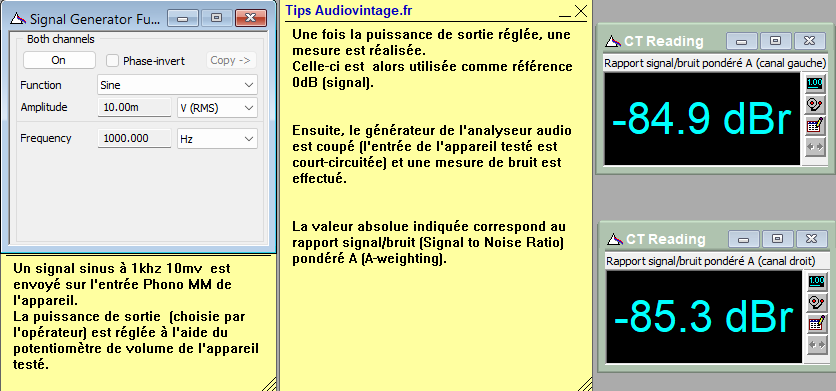

Rapport signal bruit à 2x60w sous 8 ohms, entrée phono MM, tone defeat.

Les mesures sur entrée phono MC :

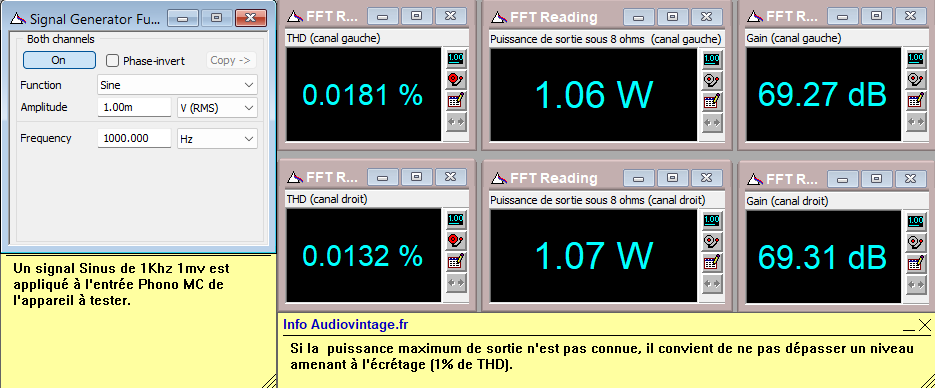

Distorsion à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

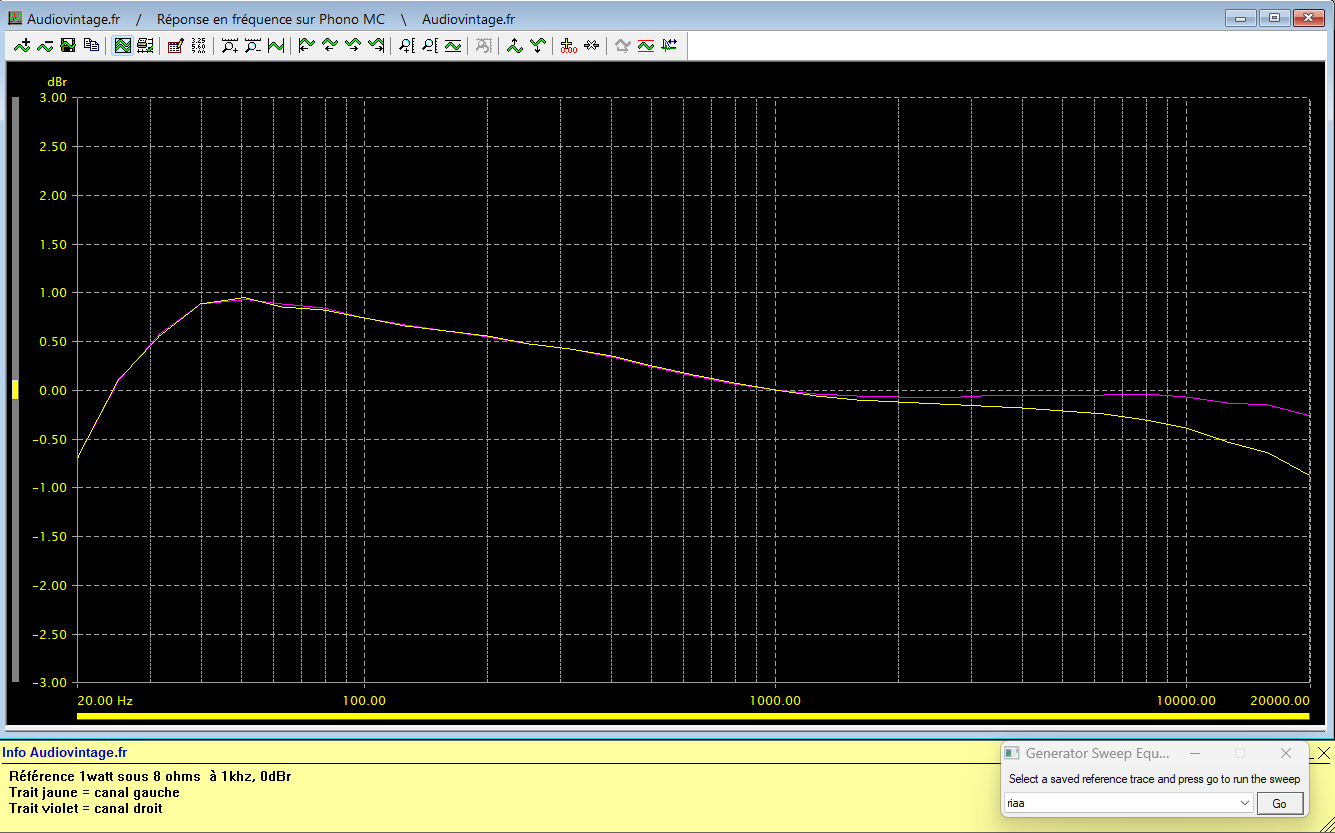

réponse en fréquence à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

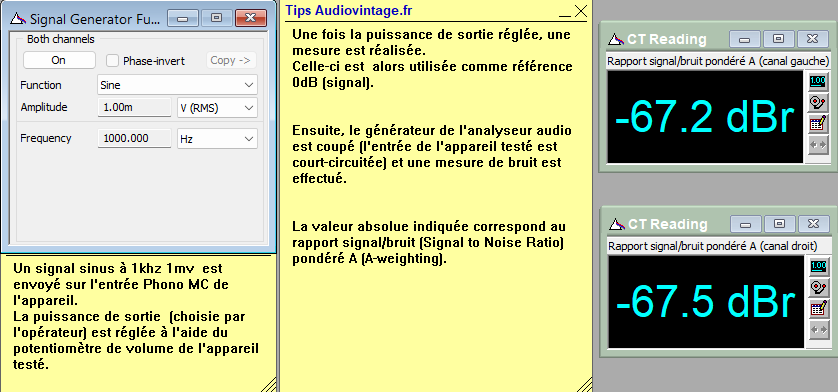

Rapport signal bruit à 2x100w sous 8 ohms, entrée phono MC, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD, tone defeat.
