Un Sugden A28 « de famille », resté bien trop longtemps de côté, et avec une possible panne aléatoire ?
C’est pour moi 🙂

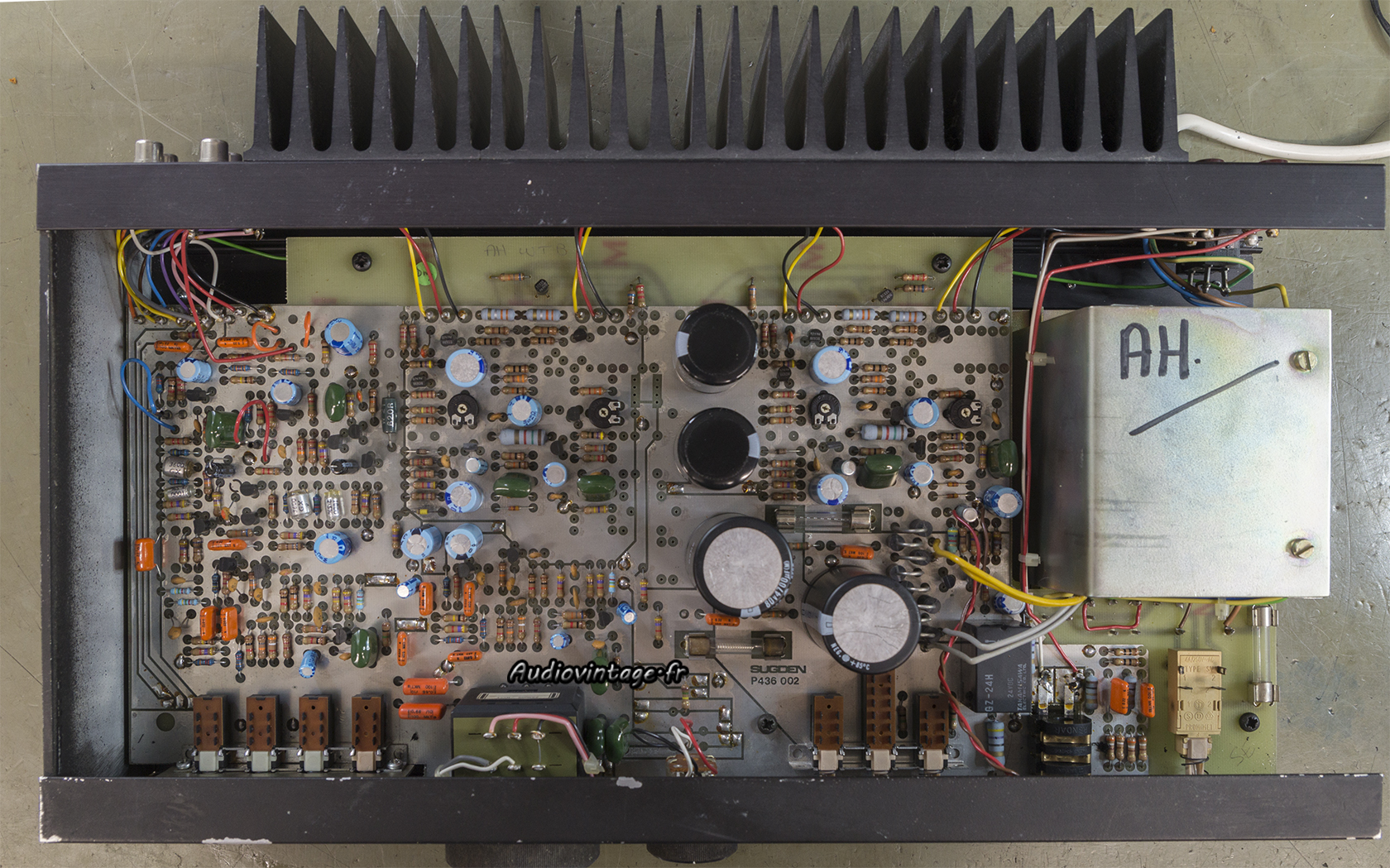

A son arrivée, l’appareil est mis en route et fonctionne. Des traces d’interventions passées sont visibles, avec probablement le remplacement de quelques condensateurs et d’un transistor de puissance (référence correcte, pas besoin d’y revenir).
Un intervenant précédent a jugé bon de baisser les courants de repos des transistors de puissances, ainsi l’amplificateur sonne aussi bien qu’il chauffe, c’est-à-dire pas du tout 🙁

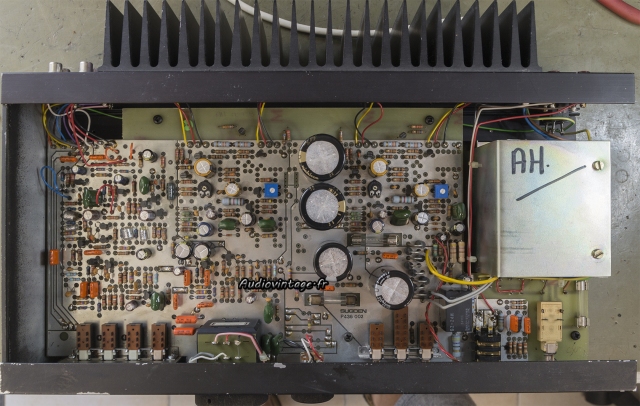

Pour commencer, je remplace l’ensemble des condensateurs chimiques.
Mais ce n’est pas tout, en effet, je vous ai parlé en préambule d’une panne aléatoire. Cet appareil avait mis de côté car il n’y avait plus de son. La faute à la fameuse diode zener bien connue des Sugden de cette série, elle est donc remplacée également.
Enfin, deux résistances qui chauffent un peu trop laissent leur place à des plus costaudes, et les résistances ajustables des courants de repos sont remplacées puis ajustées. Terminé.

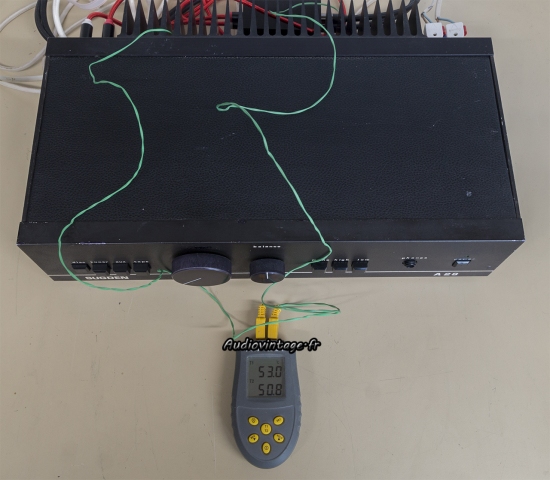

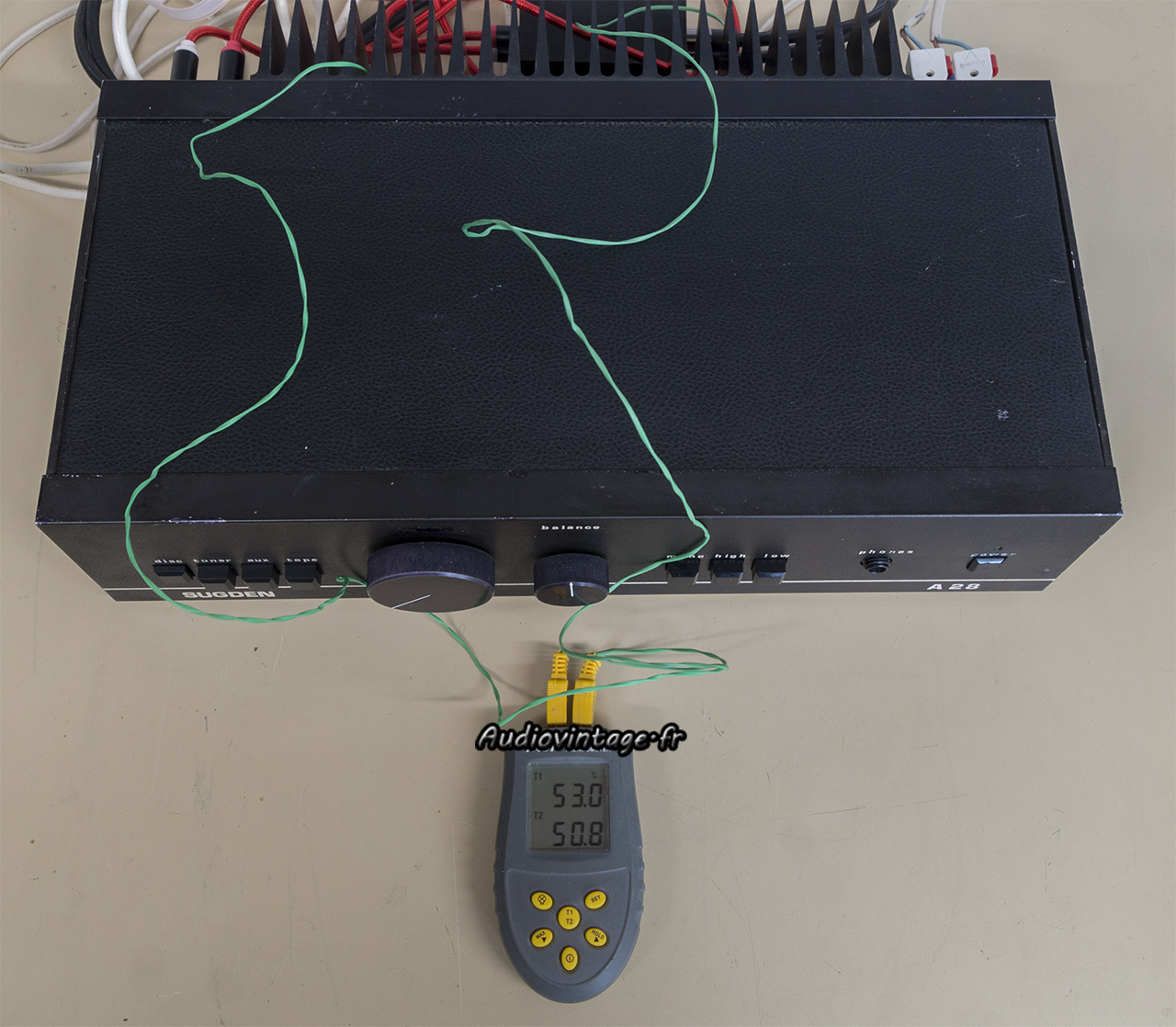

Prise de température sur le radiateur ou sont fixés les transistors de puissances. L’appareil n’était pas encore bien chaud et quelques degrés viendront s’ajouter par la suite.

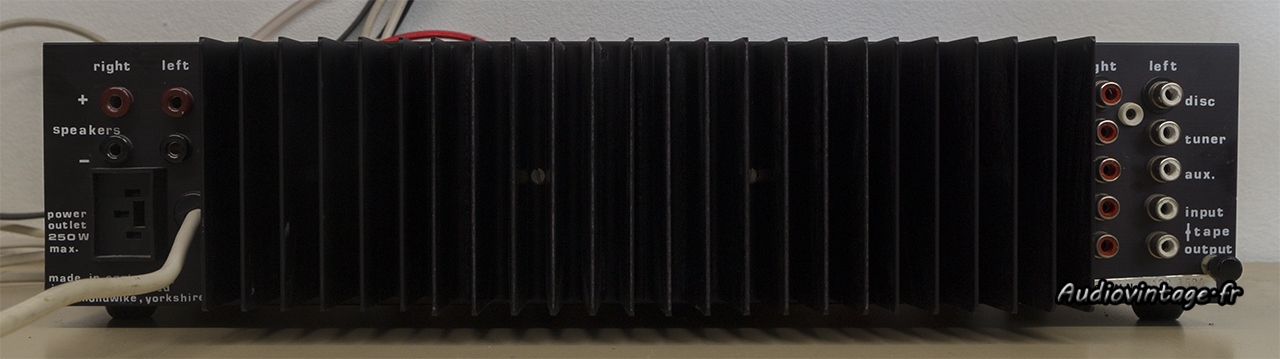

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x35w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

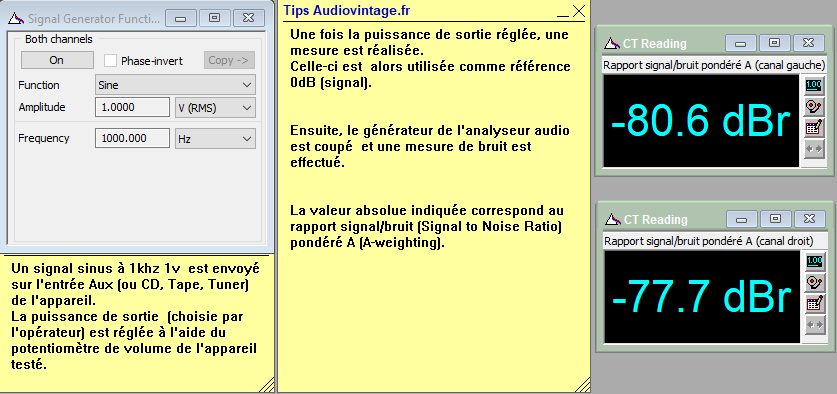

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x35w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

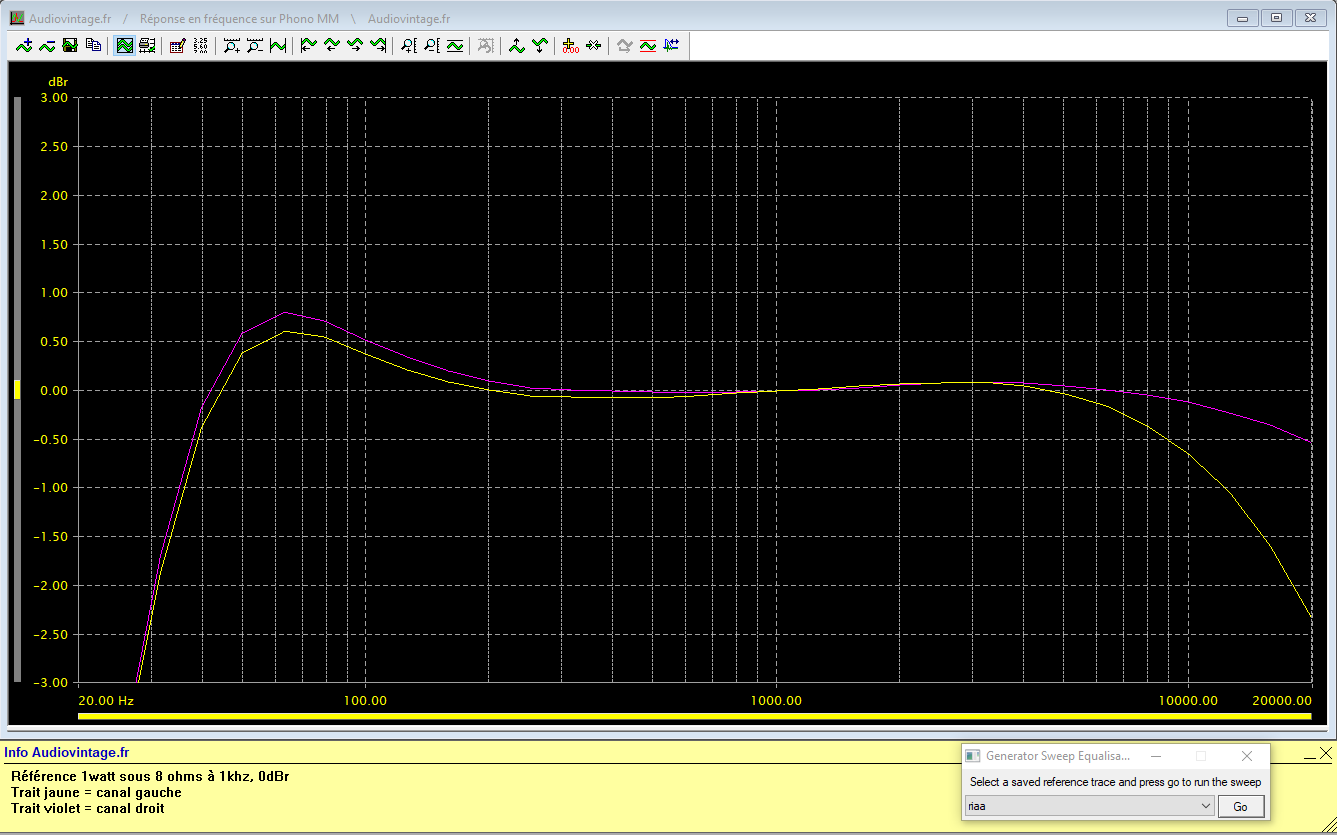

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

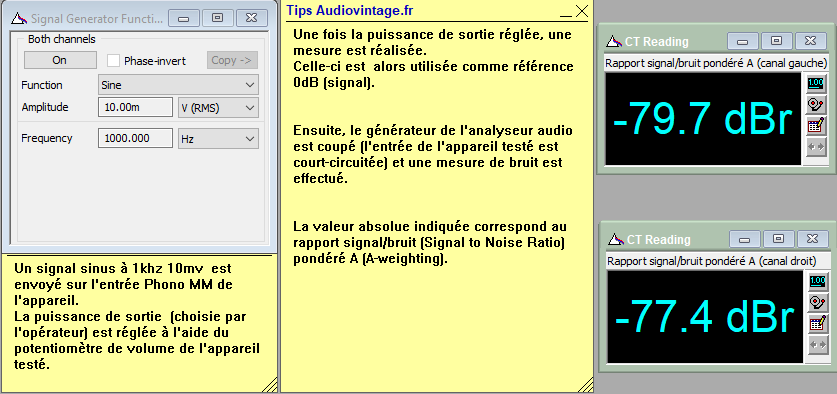

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

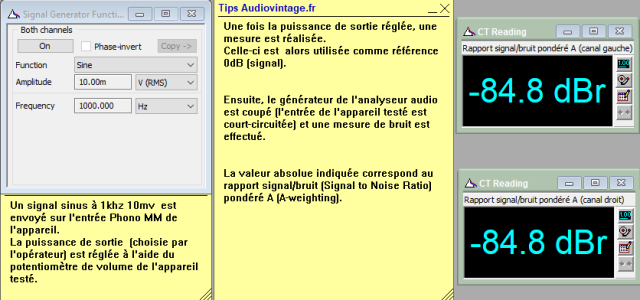

Rapport signal bruit à 2x35w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

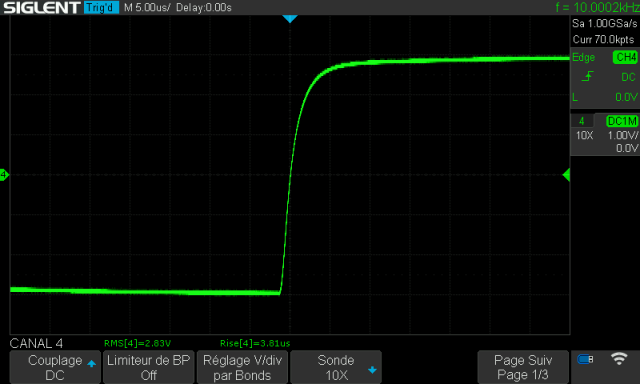

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
